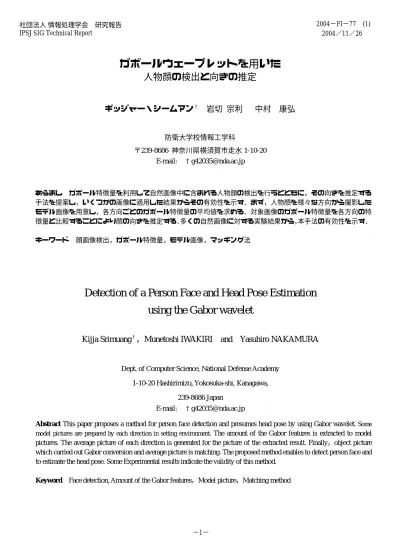

ガボールウェーブレットを用いた人物顔の検出と向きの推定
6
0
0
全文
(2) 1. はじめに 自 然 画 像 中 の 人 物 領 域 の 自 動 検 出 は ，マ シ ン ビ ジ ョ ン 分 野 の 重 要 な テ ー マ の ひ と つ で あ り ，古 く か ら 様 々 な 研 究 が 行 わ れ て き た ．中 で も 人 物 の 顔 位置の検出はマンマシンインターフェースに必 要 不 可 欠 な 技 術 で あ る に も 関 ら ず ，そ の 手 法 が 十 分 に 確 立 さ れ て い な い 現 状 に あ る ．こ れ は ，一 般 に照明や表情などの自由度が検出精度に与える 影 響 が 大 き い た め ，環 境 条 件 に 依 存 し な い ロ バ ス ト な 検 出 結 果 を 得 る こ と が 難 し い た め で あ る ．し か し な が ら 近 年 ，顔 の 濃 淡 特 徴 を 利 用 す る こ と に よ り ，安 定 し た 検 出 を 行 う こ と が で き る 方 法 と し て ，ガ ボ ー ル 変 換 を 用 い た 手 法 が 注 目 さ れ て い る ． これは顔画像の濃淡パターンに類似した基底関 数 を 用 い る こ と に よ り ，人 物 顔 に 特 化 し た 位 置 検 出 を 容 易 か つ 精 度 よ く 実 行 で き る 手 法 で あ り ，画 像 内 の 顔 位 置 の 検 出 に 関 す る 研 究 [1-2]，個 人 識 別 に 関 す る 研 究 [3]な ど ，近 年 ，多 く の 関 連 研 究 が 行 わ れ て い る [4-5]． ガ ボ ー ル 変 換 を 用 い た 顔 位 置 検 出 法 で は ，人 物 顔の見た目の濃淡特徴分布を画像全体から類似 検 索 す る ．こ の た め ，顔 が 多 少 傾 い て い て も ，ほ ぼ 正 面 を 向 い て い れ ば ，そ の 傾 き 方 向 に 依 存 せ ず に画像内の位置を検出することができる．反面， 顔の向きすなわち傾きの方向に関する情報を得 た い 場 合 は ，検 出 さ れ た 顔 位 置 付 近 に つ い て 別 途 ， 詳 細 な 特 徴 抽 出 処 理 な ど を 行 う 必 要 が あ っ た ．し か し な が ら ，傾 き を 伴 う 顔 画 像 に 対 し て も 正 面 顔 画 像 と 同 様 に ，あ る 程 度 の 特 徴 的 な 濃 度 パ タ ー ン 分 布 を 仮 定 す る こ と が で き る ．こ の た め ，傾 き に 応じた基底関数とガボール特徴量をあらかじめ 用 意 す る こ と に よ り ，顔 位 置 の 検 出 と と も に ，そ の傾きを検出することが可能と考えられる． そ こ で 本 研 究 で は ，自 然 画 像 中 の 人 物 顔 の 位 置 とその向きを同時に検出することを目的として， 顔の向きに応じた独自の基底関数によるガボー ルウェーブレット変換を用いる手法を提案する． 基 底 関 数 と な る モ デ ル 画 像 の 生 成 法 ，お よ び 対 象 画像から顔の位置と向きを検出する具体的な手 順 を 示 す ．そ の 後 ，人 物 顔 を 含 む 多 く の 自 然 画 像 に本手法を適用した結果を用いて検出精度につ い て 検 証 す る ．と く に 単 純 な パ タ ー ン マ ッ チ ン グ 法との比較検討を行い，本手法の有効性を示す． 2. ガ ボ ー ル ウ ェ ー ブ レ ッ ト と 顔 検 出 2.1. ガボールウェーブレット ガボール変換はガウス関数を窓関数として用 い る 短 時 間 フ ー リ エ 変 換 で あ り ，式 (1)で 定 義 さ れ. る [6]． す な わ ち ， 入 力 画 像 の 座 標 ( x , y ) に お け る 輝 度 値 を f ( x , y ) と す る と ，ガ ボ ー ル 変 換 GW ( x , y ) は，. GW ( x, y ) = ∫ f ( x − i, y − j ) g (i, j )didj. (1). と 定 義 さ れ る ．こ こ で ガ ボ ー ル 関 数 g は ，短 時 間 フ ー リ エ 変 換 に お け る 窓 関 数 で あ り ，正 弦 波 と ガ ウス関数の積として，. g ( x, y ) =. 1 2πσ 2. exp( −. x 2 + y 2 −i ( uθ x + vθ y ) )e 2σ 2. (2). uθ = u 0 cos θ + v 0 sin θ vθ = −u 0 sin θ + v0 cosθ. で 定 義 さ れ る ． こ の と き ， u, v は 空 間 周 波 数 ， σ は窓関数の幅をあらわすパラメータ， θ は回転 角度である．ガボール関数の概形を図１に示す．. 2.2. 人 物 顔 の検 出 自 然 画 像 中 の 人 物 顔 の 位 置 を 検 出 す る に は ，対 象画像をガボール変換した結果から得られるガ ボ ー ル 特 徴 量 を 正 規 化 し ，事 前 に モ デ ル 画 像 か ら 取得した特長量とのマッチングを行う方法がす で に 提 案 さ れ て い る ．こ こ で は 複 数 の 人 物 顔 を 事 前 に 撮 影 し ，正 規 化 後 に ガ ボ ー ル 特 徴 量 を 求 め る 処 理 を 複 数 の 人 物 顔 に 対 し て 行 い ，そ の 平 均 画 像 を求めて基準画像とした． 2.3. 顔 の向 きの検 出 顔 の 向 き の 検 出 に 関 す る 従 来 手 法 は ，検 出 精 度 の面から顔の幾何学的特徴を利用したものが多 く ，こ の た め 既 定 の 特 徴 部 位 が 画 像 内 に 含 ま れ て い る 必 要 が あ っ た ．こ の た め ，上 下 左 右 の 傾 き が ±45 度 程 度 ま で が 検 出 限 界 と さ れ て い た [6]． 本 研 究 で は さ ら に ，左 右 ±90 度 ま で の 傾 き を 持 っ た モ デ ル 画 像 か ら ガ ボ ー ル 特 徴 量 を 取 得 し ，複 数 の 人 物 顔 画 像 の 平 均 を 求 め ，対 象 画 像 の 特 徴 量 とのマッチングを行って顔の向きを推定する． 3. 提 案 手 法 3.1. 処 理 の流 れ 提案手法のおおまかな処理の流れを図２に示す． 対象画像の顔検出および顔の向きの推定を行う 前 に ，モ デ ル 画 像 か ら ガ ボ ー ル 特 徴 量 を 抽 出 す る 必 要 が あ る ．ま ず ，Ｍ 人 の 人 物 の 顔 を 上 下 左 右 に 傾 け た Ｎ 通 り の 方 向 か ら 撮 影 し ，得 ら れ た 画 像 の. −2−.
(3) (a) 実 数. (b) 虚 数. 図１: ガボール関数の概形. 図２: 処理の流れ. 輝 度 を 正 規 化 す る ．輝 度 の 正 規 化 は ，画 像 の 階 調 数 を L, 画 像 中 の 各 画 素 値 を f ( x , y ) ，顔 領 域 内 の. い る ．SSDA 法 は ，対 象 画 像 f ( x , y ) と モ デ ル 画 像. 最 大 輝 度 値 を l max ， 最 小 輝 度 値 を l min と す る と ，顔. t (m, n) の各画 素に 対し， 以下 の一致 度を 求める ．. 領域全体について，. f ' ( x, y ) =. l max. L × f ( x, y ) − l min. M. N. s( x, y) = ∑∑| f (m + x − 1, n + y − 1) − t (m, n) |. (4). m=1 n =1. (3). こ の 一 致 度 が 最 大 と な る 方 向 を ，顔 の 向 き の 推 定. と 変 換 す る ．す な わ ち 各 輝 度 値 を 全 階 調 数 の 大 き さ に 正 規 化 す る ．さ ら に 顔 領 域 の 中 心 を 合 わ せ て 大きさを正規化したものを各方向における原画 像 と す る ．次 に こ の 原 画 像 か ら ガ ボ ー ル 特 徴 量 を 算 出 し ，Ｎ 種 類 の 顔 の 傾 き 方 向 ご と に そ の 平 均 画 像を求める． 対 象 画 像 か ら 顔 の 向 き を 検 出 す る 際 は ，対 象 画 像 の ガ ボ ー ル 特 徴 量 を 求 め ，上 で 準 備 し た 各 方 向 の平均画像とのマッチングを行う．. 結果とする．. 4. 実 験 結 果. 3.2. 窓 幅 の決 定 方 法 対 象 画 像 中 の 顔 領 域 の 大 き さ に 対 し ，ガ ウ ス 関 数 の 窓 幅 を 適 切 に 決 定 す る 必 要 が あ る ．こ こ で は ， 顔 の 向 き ご と に ，窓 幅 を 順 次 変 化 さ せ な が ら ガ ボ ー ル 変 換 を 行 い ，変 換 後 の ガ ボ ー ル 特 徴 量 を 比 較 し て ，と く に 目・鼻・口 の 部 分 に 最 も 大 き な 特 徴 量が現れる窓幅を求める．. 4.1. ガウス関 数 の窓 幅 の決 定 ま ず ，実 験 に 用 い た 対 象 画 像 の サ イ ズ に 適 合 さ せ る た め の 適 切 な 窓 関 数 の 幅 を 求 め た ．こ の 実 験 で 用 い た 顔 画 像 の 大 き さ は ， 縦 横 30 × 30 お よ び 300 × 300 画 素 で あ る ．そ れ ぞ れ の 画 像 に 対 し ，ガ ウ ス 関 数 の 窓 幅 σ を 順 次 変 化 さ せ ，ガ ボ ー ル 特 徴 量 を 求 め た 結 果 を 図 ３ に 示 す ． 図 ３ (a) は 30 × 30 画 素 の 画 像 に 対 し ，σ =0.2∼ 4.0（ 0.2 間 隔 )と 変 化 さ せ た 結 果 ， 図 ３ (b)は 300 × 300 画 素 の 画 像 に 対 し ， σ =0.1∼ 20.0（ 1.0 間 隔 )と 変 化 さ せ た 結 果 で あ る ． 30 × 30 画 素 の 画 像 の 場 合 は 窓 幅 σ =0.9∼ 3.0 の 範 囲 で 特 徴 点 が 明 瞭 で あ る ． 300 × 300 画 素 の 画 像 の 場 合 は 窓 幅 σ =6.0∼ 15.0 の 範 囲 で 特 徴 点 が 明 瞭 で あ る ．こ の 結 果 か ら ，ガ ウ ス 関 数 の 窓 幅 と し て ， σ =1.0∼ 10.0 を 採 用 し た ．. 3.3. 特 徴 量 のマッチング方 法 対象画像から得られたガボール特徴量を各方. 4.2. モデル画 像 の取 得. 向 成 分 の 特 徴 量 と 比 較 す る た め に ， SSDA 法. 各 顔 向 き ご と の ガ ボ ー ル 特 徴 量 を 求 め る た め に ， 20. （ sequential similarity detection algorithm） [8]を 用. 人 の 人 物 顔 に つ い て ，図 ４ の 15 方 向 の 画 像 を 撮 影 し た ．. −3−.
(4) （ a） 4 方 向 の ガ ボ ー ル 変 換 (a) 30 × 30 画 素 の ガ ボ ー ル 特 徴 量. (b) 300 × 300 画 素 の ガ ボ ー ル 特 徴 量 図３：ガウスの窓幅による特徴量の変化. （ b） 15 方 向 の 顔 θ ＝ 90 ο 図 ５: ガボール特徴量の一例. 図６：マッチングの処理 図４：撮影画像. 撮 影 の 際 は ，顔 以 外 の 写 り 込 み を 避 け る た め ，十 分 明 る い 室 内 で 白 い 壁 を 背 景 に し て 撮 影 し た ．照 明 は 室 内 灯 お よ び 昼 間 の 太 陽 光 で あ る ． 15 種 類 の 顔 の 向 き は ，上 下 方 向 0 度 お よ び ±45 度 の 3 方 向 に つ き ，左 右 方 向 0 度 ，±45 度 , ±90 度 の 5 通 りを用いた．. 4.3. ガボール特 徴 量 の算 出 図 ４ の よ う な 撮 影 画 像 20 枚 に 対 し て ， 先 に 求 め た 窓 幅 を 用 い て 式 (1)の ガ ボ ー ル 変 換 を 行 い ， その特徴量を求めた．一例を図５に示す． 図 ５ （ a） は 正 面 顔 画 像 １ 枚 の み に 対 す る 4 方 向 の ガ ボ ー ル 特 徴 量 で あ る ． 図 ５ （ b） は 図 ４ の 15 方 向 の 顔 画 像 か ら 求 め た ガ ボ ー ル 特 徴 量 で あ る 。正 面 画 像 か ら の 傾 き が 大 き く な る ほ ど に 顔 部 位の特徴量が減少することがわかる．. 4.4. マッチング処 理 の検 証 図 ６ に 示 す テ ス ト 画 像 を 用 い て ，顔 の 向 き の 推 定 を 行 っ た 結 果 を 表 １ に 示 す ．テ ス ト 画 像 の ガ ボ ー ル 特 徴 量 を ，モ デ ル 画 像 の θ 方 向 の ガ ボ ー ル 特 徴 量 を SSDA 法 に よ り 一 致 度 を 調 べ た ． 以 上 の 実 験 に よ り ，人 物 顔 の 検 出 と そ の 向 き の 推定が可能なガボール特徴量が得られたことを 確認した． 4.5. 自 然 画 像 による検 証 最 後 に ，様 々 な 自 然 画 像 に 含 ま れ る 人 物 顔 に 対 す る 効 果 を 検 証 す る た め ，複 数 の 自 然 画 像 を 連 結 し た 対 象 画 像 を 作 成 し ，顔 領 域 の 検 出 お よ び 顔 の 向 き の 推 定 を 行 っ た ．対 象 画 像 の 一 例 を 図 ７ に 示 す ．ま ず ，画 像 に 含 ま れ る 人 物 顔 の 数 と そ の 向 き を 目 視 に よ り 計 測 し た （ 表 ２ ）． −4−.
(5) 表１：マッチング処理の検証結果. -90(上 ) -45(上 ) 0 (上 ) +45(上 ) +90 (上 ) -90(中 ) -45(上 ) 0 (上 ) +45(上 ) +90 (上 ) -90(上 ) -45(上 ) 0 (上 ) +45(上 ) +90 (上 ). θ =0 72.52% 80.22% 89.75% 75.13% 64.43% 55.76% 89.51% 92.74% 91.55% 86.12% 76.89% 89.67% 87.56% 79.33% 77.41%. θ =45. θ =90. 50.26% 42.56% 60.37% 43.89% 39.23% 41.28% 48.67% 70.50% 54.21% 46.67% 34.23% 43.51% 50.66% 50.22% 36.29%. 15.28% 41.62% 75.63% 55.41% 18.73% 30.82% 32.55% 81.33% 42.19% 12.46% 20.12% 51.32% 72.14% 61.04% 25.33%. θ =135 49.89% 44.56% 48.23% 37.33% 45.48% 45.64% 54.33% 66.93% 48.11% 43.63% 37.44% 45.66% 46.12% 39.87% 37.77%. 図７: 直接パターンマッチング. 図８: エッジ抽出後パターンマッチング. 図 7： 対 象 画 像 の 一 例. 表２：対象画像に含まれる顔の数と向き. 上向き 平面 下向き. − 90 40 46 42. − 45 45 56 50. 横の方向 ０ 55 62 56. ＋ 45 46 70 52. ＋ 90 40 52 47. 図９: 本手法. −5−.
(6) 5. 比 較 検 討 本 手 法 有 効 性 を 検 証 す る た め ，同 一 の モ デ ル 画 像 お よ び 対 象 画 像 に つ い て ，以 下 の ３ 通 り の 方 向 推定を行って結果を比較した． 方 法 １：全 モ デ ル 画 像 の 平 均 画 像 を 求 め ，こ れ を テンプレートとして対象画像と直接パターンマ ッチングを行う方法 方 法 ２：モ デ ル 画 像 と 対 象 画 像 を そ れ ぞ れ エ ッ ジ 検出処理してからパターンマッチングを行う方 法 方法３：本提案手法 方 法 １ に よ る 結 果 を 図 ７ に 示 す ． 0 度 と ＋ 90 度 の 向 き に お け る 検 出 率 が 80%以 上 と な っ た が ， そ の 以 外 の 方 向 で は 80%に 満 た な か っ た ．と く に 左 右 斜 め 方 向 の 検 出 率 が 低 い ．こ の 原 因 と し て は ， 斜め方向の顔パターンが背景の一部とご認識さ れ る 場 合 が あ る 点 が あ げ ら れ る ．ま た ，画 像 の 輝 度 値 を そ の ま ま 用 い て い る た め ，顔 部 分 の ハ イ ラ イトなどが大きく影響してしまうという問題も あ る ．ま た ，上 下 方 向 で は と く に 下 の 向 き の 推 定 結果が著しく低い結果となった． 方 法 ２ に よ る 結 果 を 図 ８ に 示 す ．方 法 １ よ り も 推 定 精 度 が 向 上 し ， 6 割 以 上 の 検 出 率 が 80%以 上 と な っ た ．エ ッ ジ 抽 出 を 行 う た め ，輝 度 の 絶 対 値 に 依 存 せ ず ，形 状 特 徴 が 強 く 反 映 さ れ た マ ッ チ ン グ が 行 わ れ た こ と が わ か る ．し か し な が ら ，輝 度 値 の 分 布 状 態 を 反 映 せ ず ，エ ッ ジ 形 状 の み に 依 存 し て い る た め ，依 然 と し て あ る 程 度 の 推 定 誤 り が 生起している． 本稿の提案手法である方法３の結果を図９に示す． ほぼすべての顔の向きに対して，前の２つの方法より も高い精度を得ることができている．推定誤りについ ては，自然画像中の人物顔の濃淡分布がモデル画像の. わかった． そ の 後 ， 20 人・15 方 向 の モ デ ル 画 像 を 使 っ て ， 対 象 画 像 中 の 顔 の 向 き の 検 出 結 果 を 示 し た ．最 後 に ，輝 度 情 報 を 直 接 マ ッ チ ン グ す る 方 法 お よ び エ ッジ検出処理を行ってからマッチングする方法 の２通りと本手法との比較を行った．この結果， 本 手 法 は ７ 割 以 上 の 顔 の 向 き の 検 出 率 が 80%以 上となり，高い精度が得られることを確認した．. 文. 献. [1] 栗 田 多 喜 夫 ， 田 中 勝 ， 堀 田 一 弘 ， 島 井 博 行 ， 三島健稔， 顔の位置に関する事前確率の適 応 的 な 推 定 と Ising 検 索 を 用 い た ニ ュ ー ス 映 像 か ら の 顔 検 出 の 高 速 化 ，信 学 技 術 ，Vol.100, No.312, PRMU200-81, pp.43-50,2000. [2] 栗 田 多 喜 夫 ， 堀 田 一 弘 ， 三 島 健 稔 ， Cross Validation を 用 い た 顔 検 出 の た め の 特 徴 点 の 選 択 ， 信 学 技 術 ， Vol.100, No.312, PRMU2000-82, pp.51-58,2000. [3] 吉 田 幸 生 ，呉 海 元 , 塩 山 忠 義 ， 特 徴 点 自 動 検 出を用いたガボール変換による顔識別 ，信 学 技 術 ， Vol.101, No.568, PRMU 2001-202, pp.63-68,2002. [4] 徐 明 , 長 谷 川 修 ， 栗 田 多 喜 夫 ， 赤 穂 昭 太 郎 ， 坂上勝彦， 学習による不特定環境下の顔の 追 跡 と 向 き の 推 定 ， 信 学 技 術 ， Vol.100, No.442, PRMU2000-100, pp.1-6,2000. [5] 渡 辺 彰 裕 ， 斎 藤 英 雄 ， 固 有 空 間 法 を 用 い た 濃淡画像からの顔の向きの推定法 ，信学技 術 ， Vol.97, No.204, PRMU97-56,1997. [6] 山 田 貢 己 ， 中 島 朗 子 ， 福 井 和 広 ， 因 子 分 解 法と部分空間法による顔向き推定 ，信学技 術 ， Vol.101， No.568, PRMU2001-194,2001. [7] 中 野 宏 毅 ， 山 本 鎮 男 ， 吉 田 靖 夫 ： ウ ェ ー ブ レ ッ ト に よ る 信 号 処 理 と 画 像 処 理 ,共 立 出 版 ， 1999. [8] 田 村 秀 行 ， コ ン ピ ュ ー タ 画 像 処 理 入 門 ，総 研 出 版 ， 1985.. 分布と大きく異なる場合があることなどが考えられる．. 6. ま と め 本 報 告 で は ，自 然 画 像 中 の 人 物 顔 の 位 置 と そ の 向 き を 同 時 に 検 出 す る こ と を 目 的 と し て ，モ デ ル 画像から顔の向きに依存したガボール特徴量を 事 前 に 作 成 し ，対 象 画 像 か ら 得 ら れ た ガ ボ ー ル 特 徴 量 と の マ ッ チ ン グ を 行 う 手 法 を 提 案 し た ．モ デ ル画像および対象画像から顔の向きに応じたガ ボール特徴量を求める手順および得られたガボ ール特徴量を比較して顔の向きを推定する手順 を 示 し た ．実 験 に 使 用 し た 画 像 の 大 き さ か ら ，顔 特徴を検出し得るガウス関数の窓幅を決定した． そ の 結 果 ，顔 全 体 の サ イ ズ が 30 × 30 か ら 300 × 300 の 場 合 ， σ =3.0∼ 10.0 の 範 囲 が 適 切 で あ る こ と が −6−.
(7)
図
