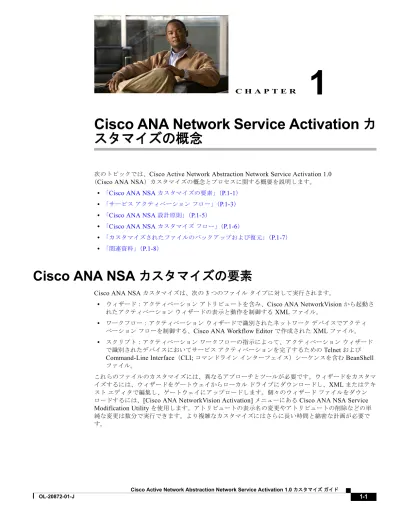

Cisco ANA Network Service Activation カスタマイズの概念

(1)

C H A P T E R

1

Cisco ANA Network Service Activation

カ

スタマイズの概念

次のトピックでは、Cisco Active Network Abstraction Network Service Activation 1.0

（Cisco ANA NSA）カスタマイズの概念とプロセスに関する概要を説明します。

• 「Cisco ANA NSA カスタマイズの要素」（P.1-1）

• 「サービスアクティベーションフロー」（P.1-3）

• 「Cisco ANA NSA 設計原則」（P.1-5）

• 「Cisco ANA NSA カスタマイズフロー」（P.1-6）

• 「カスタマイズされたファイルのバックアップおよび復元」（P.1-7）

• 「関連資料」（P.1-8）

Cisco ANA NSA

カスタマイズの要素

Cisco ANA NSA カスタマイズは、次の 3 つのファイルタイプに対して実行されます。

• ウィザード：アクティベーションアトリビュートを含み、Cisco ANA NetworkVision から起動さ

れたアクティベーションウィザードの表示と動作を制御する XML ファイル。

• ワークフロー：アクティベーションウィザードで識別されたネットワークデバイスでアクティ

ベーションフローを制御する、Cisco ANA Workflow Editor で作成された XML ファイル。

• スクリプト：アクティベーションワークフローの指示によって、アクティベーションウィザード

で識別されたデバイスにおいてサービスアクティベーションを完了するための Telnet および

Command-Line Interface（CLI; コマンドラインインターフェイス）シーケンスを含む BeanShell

ファイル。

これらのファイルのカスタマイズには、異なるアプローチとツールが必要です。ウィザードをカスタマ

イズするには、ウィザードをゲートウェイからローカルドライブにダウンロードし、XML またはテキ

ストエディタで編集し、ゲートウェイにアップロードします。個々のウィザードファイルをダウン

ロードするには、[Cisco ANA NetworkVision Activation] メニューにある Cisco ANA NSA Service Modification Utility を使用します。アトリビュートの表示名の変更やアトリビュートの削除などの単純な変更は数分で実行できます。より複雑なカスタマイズにはさらに長い時間と綿密な計画が必要です。

(2)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念 Cisco ANA NSA カスタマイズの要素

ワークフローをカスタマイズするには、Cisco ANA Workflow Editor を開き、Workflow Editor のダウ

ンロード機能を使用してファイルをダウンロードします。すべてのアクティベーションワークフロー

カスタマイズを実行するには Workflow Editor を使用します。完了したら、Workflow Editor のアップロード機能を使用してワークフローをアップロードします。ワークフローをカスタマイズするには、

Workflow Editor とプログラミングロジックの使用経験があり、ワークフローアクティベーション目標について十分に理解している必要があります。

スクリプトをカスタマイズするには、BeanShell およびスクリプトの知識とデバイスレベルでの CLI

シーケンスの知識が必要です。スクリプトのカスタマイズには、Cisco ANA Command Builder を使用

します。Command Builderについては、『Cisco Active Network Abstraction 3.7 Customization User

Guide』を参照してください。ただし、これらの領域の知識と経験がない場合は、スクリプトをカスタ

マイズすることはお勧めできません。

アクティベーション

ウィザード

ファイル

サービスアクティベーションウィザードには、次のファイルとファイルタイプが含まれます。

• Service.xml：オペレータが Cisco ANA NetworkVision の [Activations] メニュー項目を起動した

後に表示される [Activation] ウィンドウサービスアクティベーションツリーを定義します。この

ファイルはツリーのシーケンスと表示名を定義します。また、ツリー項目は、適切なページと、オ

ペレータが Activation ツリーから項目を選択したときに呼び出されるアクティベーションファイ

ルにリンクされます。有効になる Service.xml ファイルは常に 1 つだけです。

• ページファイル：Cisco ANA NetworkVision GUI のウィザードページの表示と動作を定義します。 • アクティベーションファイル：ページファイルにより収集されたアトリビュート値を含みます。アクティベーションファイルは、オペレータが入力したアトリビュートをアクティベーションワークフローに提供します。 • マクロファイル：Device アトリビュートに値を入力するためのデバイスリストの取得やデバイスインターフェイスのリストの取得などの指定された短いアクションを実行するためにページファイルが呼び出すサブルーチンを含みます。ページとアクティベーションファイルはペアで機能します。一方がウィザードの内容と動作を制御し、もう一方が収集されたウィザード入力内容をワークフロー入力内容に対してマップします。

（注）配布された Cisco ANA NSA パッケージで提供されるページおよびアクティベーションファイルの

ファイル名には、ファイルの追跡を容易にするために「Pages」と「Activation」という単語が含まれます。この慣習は必須ではありませんが、お勧めします。

アクティベーション

ワークフロー

サービスアクティベーションワークフローは、ウィザードにより収集されたアトリビュート値を取得し、アクティベーションおよびデバイスプロビジョニングシーケンスを実行します。ワークフローは、階層形式または他の論理シーケンスのタスクから構成されます。ワークフローは、ロールバックシナリオを含むアクティベーションコマンドの論理フローを実行します。ワークフローの作成者は、シーケンス、ブランチ、失敗手順、Cisco ANA コマンドへのアクセス、および情報モデルを含むタスク間の関係を定義します。アクティベーションワークフローをカスタマイズするには、Cisco ANA

Workflow Editor を使用します（『Cisco Active Network Abstraction 3.7 Customization User Guide』を参照）。

(3)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念 サービスアクティベーションフロー

アクティベーション

スクリプト

サービスアクティベーションスクリプトには、ワークフロータスクの後にデバイスで、アクティベーションウィザードでオペレータが提供するアトリビュート入力値を使用してサービスをアクティブにしたり、要素を作成したりするために Telnet コマンドを含む CLI シーケンスが含まれます。スクリプ

トは変更できますが、カスタマイズには BeanShell または Cisco ANA マクロ言語の知識が必要です。

Cisco ANA マクロ言語については、『Cisco Active Network Abstraction 3.7 Customization Guide』を参

照してください。BeanShell は小型で無料の、組み込み可能な Java ソースインタープリタであり、オ

ブジェクトスクリプト言語の特徴を備えています。BeanShell は Java で記述されています。BeanShell

は標準的な Java 構文を動的に実行し、Perl や JavaScript などで使用されるようなルーズタイプ、コマ

ンド、メソッドクロージャなどの一般的なスクリプト機能で拡張します（BeanShell スクリプト言語の

使用について最も詳細なリソースはhttp://www.beanshell.org/で入手できます）。

スクリプトのカスタマイズは可能ですが、Cisco ANA NSA サービスアクティベーションスクリプト

で提供されるサービスアクティベーションスクリプトは Cisco ANA NSA 1.0 ウィザードおよびワー

クフローに対して設計およびテストされていることに注意してください。

Cisco ANA NSA アクティベーションスクリプトは $ANAHOME/Main/scripts/configuration/cisco/ce

に存在します。Cisco ANA NSA では、130 個を超えるスクリプトが提供されています。スクリプト

は、スクリプトが実行する主要なアクションに基づいてグループに分けられます。 • アクティブ • 追加 • 設定 • 作成 • 変更 • 削除

Cisco ANA NSA アクティベーションワークフローは、ワークフロープロセスの異なる時点で特定の

機能を実行するために 4 ～ 6 個のスクリプトを呼び出します。

サービス

アクティベーション

フロー

Cisco ANA NSA ウィザード、ワークフロー、およびスクリプトは、デバイスプロビジョニングおよ

びサービスアクティベーションを行うために連携して動作します。表 1-1に、一般的なフローを示し

ます。

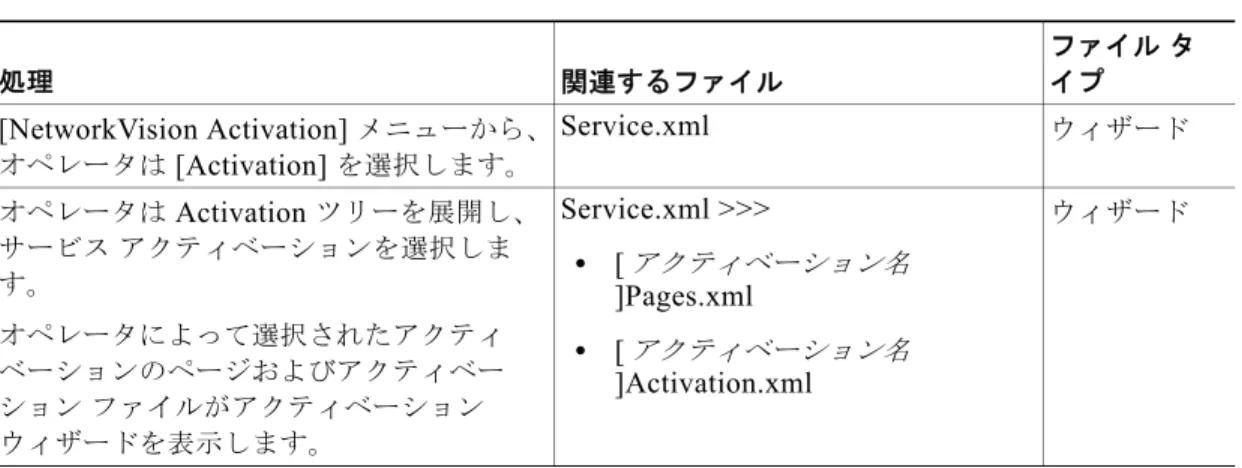

表 1-1 Cisco ANA NSA プロセス

処理関連するファイルファイルタイプ [NetworkVision Activation] メニューから、オペレータは [Activation] を選択します。 Service.xml ウィザードオペレータは Activation ツリーを展開し、サービスアクティベーションを選択します。オペレータによって選択されたアクティベーションのページおよびアクティベーションファイルがアクティベーション Service.xml >>> • [ アクティベーション名 ]Pages.xml • [ アクティベーション名 ]Activation.xml ウィザード

(4)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念 サービスアクティベーションフロー

アクティベーションプロセスの完了時に、オペレータは [Service Activation List] ウィンドウで結果を参照します。結果に応じて、オペレータは再び開始したり、新しいアクティベーションを開始したりできます。

図 1-1 [Service Activation List] ウィンドウ

オペレータはサービスアクティベーションデータを入力します。 [ アクティベーション名 ]Pages.xml ウィザードオペレータはウィザードを完了します。 [ アクティベーション名 ]Pages.xml [ アクティベーション名 ]Activation.xml ウィザードすべてのアトリビュートを完了したら、オペレータは [Finish] をクリックします。 [ アクティベーション名 ]Activation.xml [ アクティベーション名 ] ワークフローウィザードワークフローアクティベーションワークフローはそのタスクを完了します。特定の機能を実行するアクティベーションスクリプトが呼び出されます。 [ アクティベーション名 ] ワークフロー [機能] スクリプトワークフロースクリプトワークフローはデバイスから成功または失敗の入力値を受け取ります。その入力値に基づいて、ワークフローは完了またはロールバックタスクを実行します。 [ アクティベーション名 ] ワークフロー [機能] スクリプトワークフロースクリプト

ワークフロー出力は、Cisco ANA NSA Service Activation List に送信されます。オペレータは、結果とワークフロー出力（図 1-1）を参照できます。

[ アクティベーション名 ] ワークフロー

ワークフロー

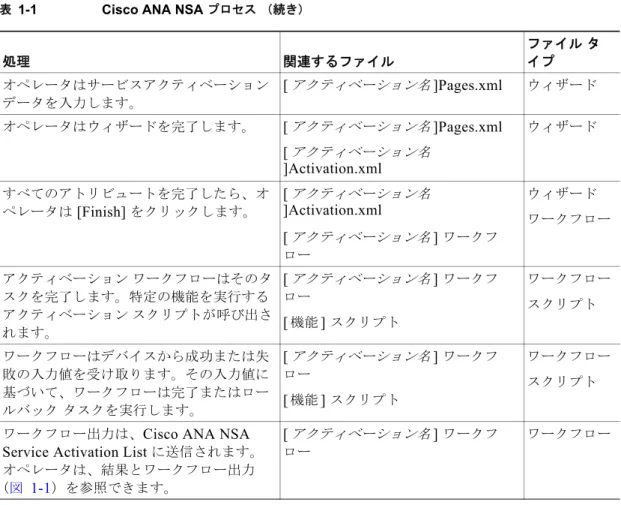

表 1-1 Cisco ANA NSA プロセス（続き）

処理関連するファイル

ファイルタ

(5)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念

Cisco ANA NSA 設計原則

[Service Activation List] ウィンドウに表示されるアクティベーションの数は、Cisco ANA レジストリ

cvm.xml で key="service-activation-list" および entry="retrieval-block-size" のように設定されます。

現在のデフォルト値は 1500 です。この設定値を変更するには、ANAHOME/Main に存在する

runRegTool コマンドを使用します。

注意 Cisco ANA レジストリを変更する前に、『Cisco Active Network Abstraction Administrator Guide 3.7』の「Working with the Registry」を参照してください。

表示できるアクティベーションの最大数は 15000 です。表示されるアクティベーションの数とパ

フォーマンスの間にはトレードオフの関係が存在することに注意してください。表示されるアクティ

ベーションの数が多くなると、[Service Activation List] ウィンドウに値を入力する時間が長くなります。

Service Activation List のアクティベーション表示を変更するには、次の手順に従ってください。

ステップ 1 Main ディレクトリに変更します。 % cd Main ステップ 2 runRegTools コマンドを使用して、新しいアクティベーション表示を設定します。 % ./runRegTool.sh -gs 127.0.0.1 set 0.0.0.0 cvm/service-activation-list/retrieval-block-size "new-number" たとえば、次のようになります。

./runRegTool.sh -gs 127.0.0.1 set 0.0.0.0 cvm/service-activation-list/retrieval-block-size 10000

ステップ 3 Cisco ANA NetworkVision を再起動します。

サービスアクティベーション結果の参照の詳細については、『Cisco Active Network Abstraction Network Service Activation 1.0 User Guide』を参照してください。

Cisco ANA NSA

設計原則

Cisco ANA NSA ウィザード、ワークフロー、およびスクリプトは、Cisco ANA NSA のカスタマイズ時に考慮すべき設計原則に従って開発されています。カスタマイズでこれらの原則に従わないと、アクティベーションが非効率または不完全になることがあります。

Cisco ANA NSA スクリプトは、次の 2 つの主要な原則に従います。

• エラー処理：スクリプトは、エラーを予測し、すべてのスクリプトレベルで適切な復元シーケン

スを提供する必要があります。

• アトミック設計：スクリプトの開発またはカスタマイズはできるだけアトミックである必要があり

ます。つまり、スクリプトシーケンスが失敗した場合は、操作全体が失敗する必要があります。

すべてのデバイスは、スクリプト操作の開始前の状態に復元される必要があります。

同様の設計原則が Cisco ANA NSA ワークフローに適用されます。

(6)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念 Cisco ANA NSA カスタマイズツール

• ロールバック（ベストエフォート）：例外が発生した場合、ワークフローは、ワークフロー全体が完了する前に、完了したすべての操作をロールバックする必要があります。たとえば、ワークフローが複数のデバイスでアクティベーションを完了し、最後のデバイスで例外が発生した場合は、デバイスの整合性を確保するために、完了したすべてのデバイスアクティベーションをロールバックする必要があります。 • サービスの削除（ベストエフォート）：組み込みロールバック機能が拡張され、オペレータは

Cisco ANA NSA Service Activation List を使用してアクティベーションを削除（非アクティブ）できます。

• マルチプラットフォームおよびインタープラットフォーム機能：すべてのワークフローは複数のプ

ラットフォームで動作するよう設計する必要があります。

Cisco ANA NSA

カスタマイズ

ツール

Cisco ANA NSA をカスタマイズするには、次のツールが必要です。

• ウィザード：Byte Order Mark（BOM; バイトオーダーマーク）を UTF-8 XML に追加しない任意のテキストまたは XML エディタを使用できます。Cisco ANA NSA は BOM がある XML を認識しません。Cisco ANA NSA で使用された XML エディタには、NotePad++、XMLPad、

XMLSpyR_{などがあります。}

• ワークフロー：Cisco ANA Workflow Editor を使用する必要があります。詳細については、『Cisco Active Network Abstraction 3.7 Customization User Guide』を参照してください。

• スクリプト：Cisco ANA Command Builder を使用できます。詳細については、

『Cisco Active Network Abstraction 3.7 Customization User Guide』を参照してください。

Cisco ANA NSA

カスタマイズ

フロー

次の手順は、新しい Cisco ANA NSA サービスアクティベーションの作成時に従う必要がある一般的

なフローを示します。

1. スクリプトを作成します。第 4 章「Cisco ANA Network Service Activation スクリプトのカスタマ

イズ」を参照してください。

2. ワークフローを作成します。第 3 章「Cisco ANA Network Service Activation ワークフローのカスタマイズ」を参照してください。

3. Service Activation Wizard を作成します。第 2 章「Cisco ANA Network Service Activation ウィザードのカスタマイズ」を参照してください。

– ページファイルを作成します。

– アクティベーションファイルを作成します。

(7)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念

カスタマイズされたファイルのバックアップおよび復元

カスタマイズされたファイルのバックアップおよび復元

Cisco ANA バックアップおよび復元機能は、$ANAHOME/Main/to_backup ディレクトリに保管されたデータと Cisco ANA レジストリデータをバックアップします。Cisco ANA Release 3.7 では、

Cisco ANA のバックアップから Oracle データベースが削除されました。データベースは、Oracle デー

タベースバックアップ手順に従ってバックアップする必要があります。

新しい Cisco ANA バージョンのインストール前の一般的な Cisco ANA NSA のバックアップおよび復元プロセスは次のとおりです。

1. ユーザデータをバックアップします。『Cisco Active Network Abstraction Administrator Guide 3.7』の「Backing Up and Restoring the Registry」を参照してください。

2. Cisco ANA をアンインストールします。『Cisco Active Network Abstraction Installation Guide 3.7』を参照してください。

3. Cisco ANA をインストールします。『Cisco Active Network Abstraction Installation Guide 3.7』を参照してください。

4. Cisco ANA NSA をインストールします。『Cisco Active Network Abstraction Network Service Activation 1.0 Installation Guide』を参照してください。

5. ユーザデータを復元します。『Cisco Active Network Abstraction Administrator Guide 3.7』の「Backing Up and Restoring the Registry」を参照してください。

Cisco ANA NSA ウィザード、ワークフロー、およびスクリプトをカスタマイズする場合は、カスタマイズされたファイルが適切にバックアップされるよう次のことに注意してください。

• カスタマイズされたウィザード：Service Modification Utility（「ウィザードファイルのダウンロードおよびアップロード」（P.2-22）を参照）を使用して Cisco ANA NSA ウィザードをカスタマイズする場合、カスタマイズされたウィザードは

$ANAHOME/Main/to_backup/MetadataDirectory/Custom にアップロードされます。これらの

ファイルは、次回の Cisco ANA レジストリのバックアップ時に自動的にバックアップされます。

• カスタマイズされたスクリプト：Cisco ANA NSA スクリプトをカスタマイズする場合は、次回の

Cisco ANA レジストリのバックアップ時にバックアップされるようスクリプトを手動で

$ANAHOME/Main/to_backup に配置する必要があります。

• カスタマイズされたワークフロー：Cisco ANA NSA ワークフローを含むすべての Cisco ANA

ワークフローは Cisco ANA Oracle データベースに保持されます。カスタマイズされた

Cisco ANA NSA ワークフローをバックアップおよび復元する場合は、現場で確立された、Oracle

データベースのバックアップおよび復元手順に従う必要があります。詳細については、『Cisco

Active Network Abstraction Administrator Guide 3.7』の「Workflow Administration Tasks」を参照してください。

（注）カスタマイズされたワークフローの名前を常に変更します。ワークフローの名前を変更しない

と、Oracle ユーティリティによる次回のデータベース復元でワークフローが上書きされることがあります。

(8)

第 1 章 Cisco ANA Network Service Activation カスタマイズの概念 関連資料
