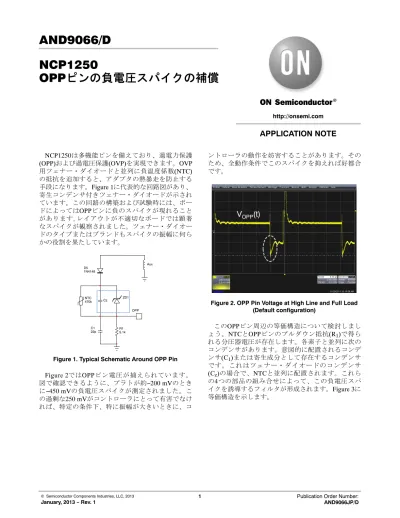

AND9066/D NCP1250 OPPピンの負電圧スパイクの補償

(1)

 Semiconductor Components Industries, LLC, 2013

January, 2013 − Rev. 1 1 Publication Order Number:

AND9066JP/D

AND9066/D NCP1250

OPPピンの負電圧スパイクの補償

NCP1250は多機能ピンを備えており、過電力保護 (OPP)および過電圧保護(OVP)を実現できます。OVP

用ツェナー・ダイオードと並列に負温度係数(NTC) の抵抗を追加すると、アダプタの熱暴走を防止する手段になります。

Figure 1

に代表的な回路図があり、

寄生コンデンサ付きツェナー・ダイオードが示されています。この回路の構築および試験時には、ボードによっては

OPP

ピンに負のスパイクが現れることがあります｡レイアウトが不適切なボードでは顕著なスパイクが観察されました。ツェナー・ダイオードのタイプまたはブランドもスパイクの振幅に何らかの役割を果たしています。

Aux

R15.1k C122p

ZD1 D51N4148

OPP NTC470k Cz

Figure 1. Typical Schematic Around OPP Pin Figure 2ではOPPピン電圧が捕えられています。

図で確認できるように、プラトが約−200 mVのとき

に

−450 mV

の負電圧スパイクが測定されました。こ

の過剰な

250 mV

がコントローラにとって有害でなけ

れば、特定の条件下、特に振幅が大きいときに、コ

ントローラの動作を妨害することがあります。そのため、全動作条件でこのスパイクを抑えれば好都合です。

V _OPP (t)

Figure 2. OPP Pin Voltage at High Line and Full Load (Default configuration)

この

OPP

ピン周辺の等価構造について検討しましょう。

NTC

と

OPP

ピンのプルダウン抵抗

(R ₁ )

で得られる分圧器電圧が存在します。各素子と並列に次のコンデンサがあります。意図的に配置されるコンデンサ

(C ₁ )

または寄生成分として存在するコンデンサです。これはツェナー・ダイオードのコンデンサ

(C _z )

の場合で、

NTC

と並列に配置されます。これらの

4

つの部品の組み合せによって、この負電圧スパイクを誘導するフィルタが形成されます。

Figure 3

に等価構造を示します。

http://onsemi.com

APPLICATION NOTE

(2)

AND9066/D

http://onsemi.com 2

R1 5.1k C122p

NTC470k

Cz Vin Vout

Figure 3. Equivalent Structure Around OPP Pin

この構造は、実際のところ

10

対

1

のアッテネータを使用するオシロスコープのプローブに類似しています。ここでは、

R ₁ /C ₁

がオシロスコープの入力インピーダンスに、また

NTC/C _z

がオシロスコープのプローブに相当します。このブロックの伝達関数を導出してみましょう。ここで、並列する

R ₁

と

C ₁

を

Z ₁

、

R _NTC || C _z

を

Z ₂

とします。

Z

₁

+ R

₁ ¹

sC1

R

₁

)

_sC1¹

+ R

₁

1 ) sR

₁

C

₁

^{(eq. 1)}

Z

₂

+

R

_NTC ¹

sCz

R

_NTC

)

_sCz¹

+ R

_NTC

1 ) sR

_NTC

C

_z

^{(eq. 2)}

伝達関数は次式のようになります。

T(s) + Z

₁

Z

₁

) Z

₂

+

R1 1)sR1C1 R1

1)sR1C1

)

₁₎^RNTC

sRNTCCz

(eq. 3)

これを整理すると、次のようになります。

T(s) + R

₁

R

₁

) R

_NTC

@ 1 ) sR

_NTC

C

_z

1 ) s ǒ R

₁

ø R

_NTC

Ǔǒ C

₁

) C

z

Ǔ ⁺

(eq. 4) + T

₀

1 ) s ńw

z

1 ) s ńw

p

ここで、

T

₀

+ R

₁

R

₁

) R

_NTC

^{(eq. 5)}

w

z

+ 1

R

_NTC

C

_z

^{(eq. 6)}

w

p

+ 1

ǒ R

₁

ø R

_NTC

Ǔǒ C

₁

) C

₂

Ǔ ^{(eq. 7)}

目標は減衰またはオーバシュートと併せて補助情報を伝達することです。この目標を達成するには、

ポールとゼロを一致させる必要があります。

R

_NTC

C

z

+ ǒ R

₁

ø R

_NTC

Ǔǒ C

₁

) C

z

Ǔ (eq. 8)

この式を変形すると、次式が得られます。

R

_NTC

C

_z

+ R

₁

C

₁

(eq. 9)

式

9

の条件を遵守すると、

Figure 4

に示すようなボード線図が得られます。ポールとゼロが一致するので、減衰は一定です。

10 100 1 10 ³ 1 10 ⁴ 1 10 ⁵ 41

 40

 39

 38



20logTi2‧pf‧()10()‧

f

Figure 4. Bode Plot Where Pole and Zero are Coincident

減衰レベルはR

1

とR

NTC

の両方の抵抗によって定義されます。

T 0

は式

5

から次のように計算できます。

T

₀

+ R

₁

R

₁

) R

_NTC

+ 5.1 k

5.1 k ) 470 k + 0.011 (eq. 10) T

₀

+ 20 log(T

₀

) + −39.4 dB (eq. 11)

ツェナー・ダイオードの寄生容量が分からなければ、OPPピンの波形を観測して、そのピンとグランド間のコンデンサを調整する必要があります。ピグ

・テールを取り外したオシロスコープのプローブを使用して、プローブの各ピンを可能な限り近くのコントローラ・パッドに接続します。OPPコンデンサを適正な値に増やすと、Figure 5に示すのと同様な信号が観測されます。負のプラトは平坦でアンダシュートが除去されています。

(3)

AND9066/D

http://onsemi.com 3

Figure 5. OPP Pin Voltage at High Line and Full Load (Filter effect compensated)

V _OPP (t)

ある値を超えてC

1

を増加させると、減衰が生じやすく、

OPP

信号が湾曲します。過電力保護情報は

Figure 6

に示すように歪みます。

Figure 6. OPP Pin Voltage at High Line and Full Load (Filter effect over compensated)

V _OPP (t)

プラト・レベルは通常は

200 mV

前後にする必要が

ありますが、コンデンサC

1

が大き過ぎると、負の振幅が切り取られ、

OPP

が機能しなくなります。これが確認を必要とするポイントです。

(4)

AND9066/D

http://onsemi.com 4

OPP

プルダウン抵抗

上記のコンデンサと並列に、OPPピンとグランド間に接続する抵抗

R OPPL

はコントローラの非常に近い場所に配置する必要があります。補助巻線信号を伝達する

2

番目の抵抗

(R OPPH )

にも同じことが言えます。両方の部品ともコントローラの近くに配置する必要があります。この推奨事項を順守しない場合、

このピンがノイズをピックアップして負の振幅信号が大きくなる可能性があります。

OPPピンは高インピーダンスのピンなので、R OPPL

でインピーダンスを低くすることが重要です。抵抗が小さいほど、最良のノイズ耐性が得られます。

R _OPPL

に、

3 k Wを上回る値を選択することは推奨さ

れません。ノイズ耐性が限界になるばかりでなく、

注入される

OPP

電流が高温時に内部

ESD

ダイオード

のリーク電流と競合する可能性があります。これらすべての理由から、

1~2 k Wのプルダウン抵抗を選択

することが賢明な選択です。

結論このアプリケーション・ノートは

NCP1250 OPP

ピンの負電圧スパイクを補償する方法を提供しています。

OPP

ピン回路内のツェナー・ダイオードの寄生コンデンサによってフィルタが形成され、大きなアンダシュートが生じますが、これは10対1のオシロスコープ・プローブを補償する場合とまったく同じです。プルダウン・コンデンサを調整してポールとゼロを一致させると、負のスパイク電圧が除去されます。
