電気電子情報通信工学専攻 山﨑 泉樹 Senju YAMAZAKI

修士論文要旨（2015年度）

長期保存/エンタープライズソリッド・ステート・ドライブ向け高信頼変調技術と 温度加速による信頼性評価の研究

Research on Highly Reliable Modulation Method and Reliability Evaluation by Temperature Acceleration for Long-Term/Enterprise Solid-State Drives

電気電子情報通信工学専攻 山﨑 泉樹 Senju YAMAZAKI

1.

研究の背景と目的

近年、インターネットの発達に伴い歴史、科学情報、

文化などのデジタルデータが急増している。これらの データを記憶する媒体として、

NAND

型フラッシュメ モリを用いたソリッド・ステート・ドライブ（SSD）

への需要が高まっている。しかし、

NAND

型フラッシ ュメモリは構造上、データ保持時間の増加に伴いエラ ーが大きくなり、信頼性の劣化を引き起こす。そのた め、現在、データを後世に残す技術は確立されておら ず、データの継承が危ぶまれている。

本論文では、

1000

年を超えるデータ保持が求められ るデジタルアーカイブ、

100

回程度の書き換えに加え、

20

年間のデータ保持が必要なコールドフラッシュと いったアプリケーションの要件を満たすことを目的 に、10nm世代（1Xnm）の

TLC（3bit/cell）NAND

型 フラッシュメモリ向けの高信頼手法である、

flexible-nLC（flex-nLC）[1]を提案する（図 1）

。

2. NAND

型フラッシュメモリ

NAND

型フラッシュメモリは、

NMOS

トランジスタ の

P

型シリコン基板と制御ゲートの間に浮遊ゲートと 呼ばれる電極を加えた

2

重ゲート構造となっており、

浮遊ゲート内の電子の有無によって生じるしきい値 電圧の違いをデータとして記憶している。浮遊ゲート は上下を絶縁膜で囲われており、電気的に浮遊状態で あるため、電源を切ってもデータが消えない不揮発性 メモリとして動作する。しかし、その構造上、NAND 型フラッシュメモリは信頼性の劣化を引き起こすエ ラーが存在する。主なエラーとしては、書き込みディ スターブ（PD）エラー、読み出しディスターブ（RD）

エラー、データ保持（DR）エラーが挙げられる。

PD/RD

エラーは、書き込み/読み出し時に浮遊ゲートに電子が 誤って注入されることによって書き込んだデータに 対して、しきい値電圧が上がるエラーである[2]。一方、

DR

エラーは、トンネル酸化膜の劣化により浮遊ゲー トから電子が抜け落ち、書き込んだデータに対して、

しきい値電圧が下がるエラーである（図

2） [3][4]。 DR

エラーはデータ保持時間の増加に伴い大きくなり、

PD

エラーの

100

倍以上のエラーが生じる[5]。また、長期 保存メモリに記憶されるデータは頻繁には読み出さ れない[6]。そのため、RDエラーによる信頼性劣化の 影響は非常に小さいものと考えられる。以上より、支 配的なエラーである、DRエラーを削減することが、

NAND

型フラッシュメモリの信頼性を向上させ、長期 保存を実現するために重要であると考えられる。

NAND

型フラッシュメモリはしきい値電圧ごとの 電子量を調節することで、1つのメモリセルに

2

ビッ ト以上のデータを記憶することができる。多値化が進 むことで一定面積あたりに、多くのデータ量を記憶す ることができるため、大容量化・低コスト化につなが る。しかし、しきい値電圧間の読み出しマージンが狭 くなるため、上記エラーが起きやすくなり、信頼性の 劣化につながる（図

3）[7]。

3. 1Xnm TLC NAND

の信頼性評価

1Xnm TLC NAND

型フラッシュメモリのデータ保持

時間に対するビットエラー率（BER）を示す（図

4）。

両対数グラフにおける線形傾向は

BER

を

p

、データ保 持時間を

t

とすると（1）のように表される[8]。

図

1 SSD

アプリケーション

This work Flexible nLC

Write/erase cycle

0 1 10 100

1000

100

1 10

Data-retention time (Year)

Social Networking Service Cold flash Only 1 time write applications

A few times updated applications Millennium

memory Archive

・Facebook

・Twitter

・Instagram

Consumer SSD 3000

図

2 NAND

型フラッシュメモリのエラー

Control gate Inter poly dielectric firm Floating gate Tunnel oxide

Data-retention error (V_THdown error) Program disturb / Read disturb error

(V_THup error)

V_TH V_TH

V_THup V_THdown

図

3 NAND

型フラッシュメモリの多値化技術

V_TH V_TH Single-level cell (SLC, 1bit/cell)

Multi-level cell (MLC, 2bit/cell)

Triple-level cell (MLC, 3bit/cell)

High reliability

High density, Low cost

V_TH Read margin

# of cells

p = αt

^β

（1）

100

年後、1000年後の

BER

を実測することはできな いため、本論文では（1）式を用いて将来の

BER

を予 測している。2Xnm、1Xnm TLC NAND型フラッシュ メモリのエラーをメモリステート毎に調査した（図

5）

。 図

5

より、

BER

の大きさはメモリステートごとに異な り、約

1

ヶ月後からは、

’’P7’’ステートから生じるエラ

ーが最も支配的であることが確認できる。また、

2Xnm TLC

では最も支配的なエラー（’’P7’’エラー）は、最も 小さいエラー（’’P1’’）の

4

倍であるのに対し、1Xnm

TLC

では

21

倍となり、1Xnm TLC NAND型フラッシ ュメモリの方がエラーの非対称性が大きいことが判 明した。書き換えを

100

回（図

6（a）

）、200回（図

6

（b））としたとき、BERは

LDPC ECC

の訂正可能限 界（BER: 1%）を

1

年以内で超えてしまっている。

1Xnm

TLC NAND

型フラッシュメモリでアーカイブやコー

ルドフラッシュの要件を満たす長期保存メモリを実 現させるためには、信頼性を高める新たな技術が必要 である。

4. n-out-of 8 level cell

（nLC）

/Asymmetric coding

（AC）

DR

エラーを削減し

NAND

型フラッシュメモリの信 頼性を高める手法として、n-out-of 8 level cell（nLC）

[8]

、

asymmetric coding

（

AC

）

[5]

が提案された。

nLC

の概念図を図

7

に示す。

nLC

は

TLC NAND

型 フラッシュメモリのメモリステートを減らし、読み出 し電圧を選択することで

8

値（

TLC

）セルのうち

7

値

～

4

値（

7LC~4LC

）の状態へデータを記憶させる手法

である。

NAND

型フラッシュメモリは、

’’P7’’

エラーが 最も支配的なエラーである（図

5

、

6

）。

7LC

では、

’’P6’’

ステートを取り除き、最も信頼性の悪い

’’P7’’

ステート の読み出しマージンを拡大することで、信頼性を高め ることができる。図

8

に

7LC

を例としたときの、デー タ変換の流れを示す。

7LC

の場合、使用する

7

つのメ モリステートは

0-6

と表される。また、14ビットの

2

進データを、5つのメモリセルに記憶する組み合わせ が最も効率が良い[8]。始めに、2進で表される

14

ビ ットのデータを

5

桁の

7

進データに変換する。その後、

変換された

7

進のデータを、対応するメモリステート に書き込む。

6-4LC

でも同様にすることで、

n LC

への データ変換が実現できる。

図

9

に

AC

の概念図を示す。

AC

は、

NAND

型フラ ッシュメモリへ書き込む

’’1’’

または

’’0’’

の割合を意図 的に変える手法である。

AC

を用いることで、エラー の起きやすいメモリステートへの書き込みを減らし、

信頼性を高めることができる。例えば、

’’010’’

のデー タを記憶しているメモリステートから生じるエラー

図

10 AC

のデータ変換

Flag bit AC

0 1 0 1 1 ^{Bit flip} Do not flip

0 1 0 1 1 1 0 0 1 0 1 1

1 0 1 0 0

‘1’s are increased

‘0’s are increased

AC increases the population of ‘1’s or ‘0’s in programming data.

Data unit (e.g. Code length : 5)

図

9 AC

の概念図

Asymmetric data Random

data 110 111 011 001 101 100 000 010

If the ‘010’ state has higher BER, the population of the ‘010’ state is reduced. (‘101’ state is increased)

101 100 000 010 110 111 011 001

V_TH

V_TH

図

5

（a）2Xnm（b）1Xnm TLC NANDのエラー傾向

BER (%)

0.001 0.01 0.1 1

85°C, W/E=1

Measurement 2Xnm, TLC

10^-3 10^-2 10^-1 1 10

BER (%)

0.001 0.01 0.1 1

Measurement

‘P1’ Error ‘P2’ Error

‘P3’ Error ‘P4’ Error ‘P5’ Error ‘P6’ Error ‘P7’ Error

small large

10^-3 10^-2 10^-1 1 10

V_TH

E P1 P2 P3 P4 P5 P6 P7

‘P7’ Error

‘P1’ Error ・・・・・・・・

4 21

(b) (a)

Data retention time (Year) Data retention time (Year) 85°C, W/E=1

1Xnm, TLC

VLSI2014 [2]

図

6

エラー傾向（

a

）

W/E=100

（

b

）

W/E=200

10^-3 10^-2 10^-1 1 10 0.01

0.1 1 10

BER (%) 85°C, W/E=1001Xnm, TLC

10^-3 10^-2 10^-1 1 10 0.01

0.1 1 10

BER (%) 85°C, W/E=2001Xnm, TLC

Measurement Measurement

‘P1’ Error ‘P2’ Error ‘P3’ Error

‘P4’ Error ‘P5’ Error ‘P6’ Error ‘P7’ Error

(b) (a)

Data retention time (Year) Data retention time (Year)

図

4 1Xnm TLC NAND

型フラッシュメモリの

BER

0.0001 0.01 1 100

BER (%)

0.01 0.1 10

1

p =αt^β (p is the BER,

t is DR-time.) 1Xnm TLC (85degC) 1Xnm TLC (RT)

W/E=1

Data retention time (year)

図

7 nLC

の概念図

V_TH V_Ref1V_Ref2V_Ref3V_Ref4V_Ref5V_Ref6

V_TH V_Ref1V_Ref2V_Ref3V_Ref4 V_Ref6 7LC (nLC)

Margin n-out-of-8 level cell (nLC)

6LC (nLC)

V_TH V_Ref1V_Ref2V_Ref3V_Ref4V_Ref5V_Ref6V_Ref7 8LC (TLC)

(i) Reduce the number of memory states (ii) Choose V_Ref Margin

Margin

図

8 nLC

のデータ変換

1100010001000014 bit binary ₂ 5 digits (base7) 51422₇

0 1 23 45 6 Ex. 7LC (n= 7)

nLC

‘n’ represents the number of V_THstates remained.

が支配的な場合、’’010’’ステートへの書き込みを減ら す（’’101’’ステートへの書き込みを増やす）。ACの処 理する単位を符号長

n

ビットのデータユニットとする。

図

10

では、符号長

5

ビットのデータ系列’’01011’’を例 に、ACによるデータ変換の様子を示している。デー タ系列’’01011’’には、

’’1’’の数が 3

個あるため、

’’1’’の割

合を増やす場合、ビット反転はしない。それに対し、

’’0’’

の割合を増やす場合は、ビットを反転することでデー タユニット内の’’0’’の割合を増やすことができる。また、

データを読み出す際、ビット反転をしたデータユニッ トを把握するためにフラグビットには’’1’’を付加する。

5. Flexible-nLC（Flex-nLC）

図

5

に示した結果より確認された、

・メモリステートごとにエラーの大きさが異なる。

・1Xnm TLC NANDではエラーの非対称性が大きい。

という

2

点の測定結果から、本論文では

1Xnm TLC NAND

型フラッシュメモリ向けの高信頼手法である、

flexible-nLC

（flex-nLC）を提案する[1]。

Flexi-nLC

は、

7-4

値に変換したデータを非対称に書き込む手法であ り、従来技術である

nLC

と

AC

を組み合わせることで 実現される（図

11）

。

図

12

に

flex-nLC

のデータ変換の流れを示す。図で

は 、

7

番 目 （

’’000’’

） の メ モ リ ス テ ー ト を 取 り 除 く’’Mode-7’’と、8 番目（’’010’’）のメモリステートへ 書き込む割合を増やす’’AC-8’’を組み合わせることに

よる

flex-7LC（Mode-7+AC-8）を例としている。始め

に、’’n-base coder’’により、ホストから送られてきた

14

ビットの

2

進データを

5

桁の

7

進に変換し、

7

番目 のメモリステートを取り除く。その後、’’Program data

encoder’’によって、各メモリステートが記憶している 3

ビットの

2

進データに変換される。図の

51422

₇の場 合、5₇

→100

₂、1₇

→111

₂・・・2₇

→011

₂となる。次に、

8

番目（’’010’’）のメモリステートへ書き込む割合を 増やすように

AC

が適用される。図の場合、1st、3rd ページをビット反転する。その後再び、各データに対 応する

5

桁の

7

進のデータに変換する。しかしこの際、

AC

によるビット反転により

Mode-7

によって取り除 かれたメモリステート（’’000’’）が生じる。そこで、

flex-nLC

では新たに’’vertical-flag’’というフラグビット を用意する。取り除かれたメモリステートが生じた場 合 は 、

AC

が 適 用 さ れ る 以 前 の デ ー タ に 戻 し 、

vertical-flag

を’’1’’とする。（図の場合

3

列目の’’000’’を、

AC

が適用される前の状態である’’101’’に戻し、

3

列目 の

vertical-flag

を’’1’’とする）。その後、

’’TLC allocator’’

によって対応するメモリステートへ書き込みが行わ れる。データの読み出し時には、2 種類のフラグビッ トが’’1’’か’’0’’かを判断しながらデータのデコードを 行う。

6.

結果

図

13

に各データ保持時間に対する

TLC、7LC、

flex-7~4LC

の

BER

予測結果を示す。7LC を適用する

ことで、

TLC

と比較して、

BER

を大きく削減できてい る。それでも

BER

は、

LDPC ECC

の訂正可能限界（BER:

1%）を超えているため、1000

年間のデータ保持を実

現することができない。ここで、提案する

flex-7LC

を 用いることで、従来の

7LC

からさらに

72%のエラーを

削減することができた。結果、

1000

年後の

BER

は

1%

を下回り、高温環境における

1000

年間のデータ保持 実現の可能性を示すことができた。使用するメモリレ ベルの数を減らすことで、さらにエラーを削減するこ とができる。しかし同時に、データを保存するための 容量が減るためコストが増大する。また、最適なコー

ディングはデータ保持時間

173

年を境に

Mode-7+AC-7

から、

Mode-7+AC-8

に変化することが分かった（図

14

）。例えば、

150

年のデータ保持が必要な場合は

Mode-7+AC-7

を、

1000

年間のデータ保持が必要な場

合は

Mode-7+AC-8

を適用するなど、アプリケーショ

ンが求めるデータ保持時間に応じて最適なコーディ ングを用いることで

BER

を最小化することができる。

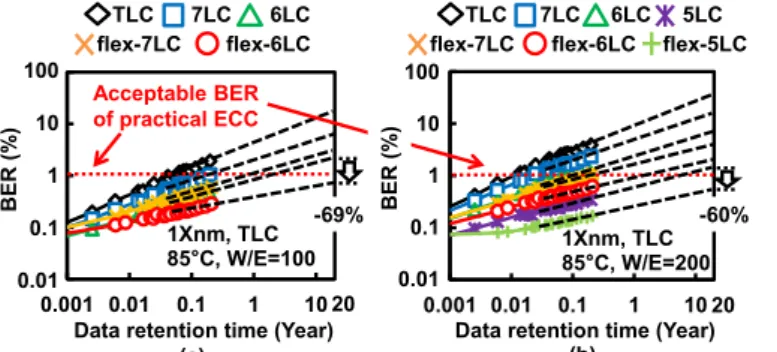

コールドフラッシュの要件に対する結果を図

15

に 図

13

各データ保持時間における

BER

10

0.01 0.1 1

BER (%)

100

1000 100 10 1

85°C, W/E=1 1Xnm, TLC

Data retention time (Year) -72%

flex-7LC flex-6LC flex-5LC flex-4LC Conv. 7LC(nLC) Conv. TLC

図

12 Flex-nLC

のデータ変換

Data unit 110001000100002

514227

14 bit binary

5 digits (Base 7)

1 1 1 0 0

0 1 1 1 1 0 1 0 1 1 3^rd_page

2^nd_page 1^st_page

Example : flex-7LC (Mode-7 + AC-8)

3 6 4 0 0 n-base coder

‘0’

‘1’

‘0’

Increased data Bit flip Do not flip

Bit flip

AC encoder Vertical-flag

0 0 01 1

1 0 00 0 0 1 01 1 Program data

encoder

0 0 1 0 0

NAND TLC flash Unwanted 7^th

level data (Mode-7)

1 0 1

0 0 11 1

1 0 10 0 0 1 01 1 Flag of AC

TLC NAND (3bits/cell)

allocatorTLC

SSD controller 0 1

4

2 3 5 6

1^st_page 2^nd_page 3^rd_page

1 1 0 0 1 1 0 0

1 1 1 0 0 0 0 1

0 1 1 1 1 0 0 0

(n = 7)

Data flip encoder

Data to n-base coder

図

11 Flex-nLC

の概要図

Margin

V_TH V_Ref1V_Ref2V_Ref3V_Ref4V_Ref5V_Ref6

Margin

V_TH V_Ref1V_Ref2V_Ref3 V_Ref5V_Ref6

Margin

Flex-7LC

The nLC distribution is written asymmetrically.

Flexible-nLC (Flex-nLC)

Flex-6LC

図

14

最適な

flex-7LC

0.0001 0.01 1 100

BER (%)

0.01 0.1 10 1

1k Conv. 7LC (nLC) Mode-7 + AC-7

Optimal coding is changed (173 years) Conv. TLC

Data retention time (year) 1Xnm, TLC,

85°C, W/E=1

Mode-7 + AC-7 Mode-7

+ AC-8

Mode-7 + AC-8

示す。書き換えが増えることで、

NAND

型フラッシュ メモリの絶縁膜が劣化し、信頼性が悪化する。そのた め、

flex-7LC

では

LDPC ECC

の訂正可能限界である

1%

を超えてしまい、コールドフラッシュの要件を満た すことができない。そこで、さらにメモリレベルを減

らし、

flex-6LC

を用いることで、

100

回の書き換えを

した場合でも、

20

年間のデータ保持を実現することが できた（図

15

（

a

））。

200

回の書き換えをした場合は、

flex-5LC

を用いることで

20

年後の

BER

を

1%

以下に することができた（図

15

（

b

））。結果として、コール ドフラッシュ向けでは、従来手法と比較して書き換え 回数

100

回のときに

69%

、

200

回のときに

60%

のエラ ーを削減した。

7.

まとめと今後の課題

デジタルアーカイブ、コールドフラッシュといった 長期間のデータ保持が求められるアプリケーション 向けの手法として、

flexible-nLC

（

flex-nLC

）を提案し た。

Flex-nLC

は

8

値メモリである

TLC

のうち、

7-4

値 を用いてデータを非対称に書き込む手法である。これ は、従来技術である

nLC

と

AC

を組み合わせることで 実現される。従来本手法を用いることで、従来の

nLC

と比較して、デジタルアーカイブ向けに

72%

、コール ドフラッシュ向けに

69%

のエラーを削減した。

本論文では、数か月程度の測定から得られた、

BER

の線形傾向を利用して将来の

BER

を予測した。しか し、実際に線形傾向のまま

BER

が増加していくとい う証拠はなく、本論文で提案した手法でデジタルアー カイブやコールドフラッシュの要件を満たすと断言 することはできない。今後、より正確かつ理論的に

NAND

型フラッシュメモリの寿命を予測する手法が 求められる。

参考文献

[1] S. Yamazaki et al, IEEE VLSI Technology, pp.T112-T113, 2015.

[2] N. Mielke et al, IEEE IRPS, pp.9-19, 2008.

[3] H. Kameyama et al, IEEE IRPS, pp.194-199, 2000.

[4] J. Lee et al., IEEE IRPS, pp.497-501. 2003.

[5] S. Tanakamaru et al, IEEE JSSC, vol. 47, no. 1, pp.85-96, 2012.

[6] http://wired.jp/2013/01/21/facebook-cold-storage/

[7] J. H. Yoon et al., Flash memory summit, 2012.

[8] S. Tanakamaru et al, IEEE VLSI Circuits, pp.126-127, 2014.

発表文献 学術雑誌

S. Tanakamaru, Y. Kitamura, S. Yamazaki, T.

Tokutomi, and K. Takeuchi, ‘‘Highly Reliable Coding Methods for Emerging Applications: Archive and Enterprise Solid-State Drives (SSDs),’’ in IEEE Transactions on Circuits and Systems I, vol. 62, no. 3, pp.771-780, March 2015.

S. Yamazaki, T. O. Iwasaki, S. Hachiya, T. Takahashi, and K. Takeuchi, ‘‘A 72% Error Reduction Scheme Based on Temperature Acceleration for Long-Term Data Storage Applications: Cold Flash and

Millennium Memories,’’ Solid-State Electronics, 2016.

(Submitted)

国際会議

S. Tanakamaru, Y. Kitamura, S. Yamazaki, T.

Tokutomi and K. Takeuchi, ‘‘Application-Aware Solid-State Drives (SSDs) with Adaptive Coding,’’ in IEEE Symp. on VLSI Circuits, pp.126-127, June 2014.

S. Yamazaki, S. Tanakamaru, S. Suzuki, T. O. Iwasaki, S. Hachiya and K. Takeuchi, ‘‘Reliability

Enhancement of 1Xnm TLC for Cold Flash and Millennium Memories,’’ in IEEE Symp. on VLSI Technology, pp.T112-T113, June 2015.

T. Takahashi, S. Yamazaki, and K. Takeuchi,

‘‘Data-Retention Time Prediction of Long-term Archive SSD with Flexible-nLC NAND Flash,’’ in IEEE International Reliability Physics Symposium (IRPS), 2015. (Accepted)

国内会議

山﨑泉樹, 上口光

,

江上徹, 吉岡和顕

,

竹内健

‘‘GST-PCM

と

SL-PCM

の高速・低エネルギーの電

気特性評価と書き込み/読み出し回路’’, LSI のシ ステムとワークショップ

2014,

ポスターセッショ ン, 2014年

5

月.

鈴 木 朔弥

,

山 﨑泉 樹

,

竹内 健, ‘‘長 期保 存向 け

NAND

型フラッシュメモリの信頼性評価’’, 集積 回 路 研 究 会

,

進 学 技 法

, vol. 114, no. 345, ICD2014-86, pp. 51, 2014

年

12

月.

山﨑泉樹, 田中丸周平, 北村雄太, 竹内健, ‘‘長期 保存メモリに向けた

SSD

の高信頼手法’’, 第

62

回 応用物理学関係連合講演会, 2015年

3

月.

山﨑泉樹, 田中丸周平, 竹内健, ‘‘エンタープライ ズ向けソリッド・ステート・ドライブの高信頼手 法’’, 第

62

回応用物理学関係連合講演会, 2015年

3

月.

高 橋 知紀

,

山 﨑泉 樹

,

竹内 健, ‘‘長 期保 存向 け

NAND

型フラッシュメモリのエラーパターン解 析’’, 集積回路研究会, 進学技法, vol. 115, no. 373,

ICD2015-95, pp. 53, 2015

年

12

月.

高橋知紀, 山﨑泉樹, 竹内健, ‘‘アーカイブ/コール ドフラッシュ向け長期保存

SSD

の高信頼手法’’, 第

63

回応用物理学関係連合講演会、2016年

3

月

（発表予定）.

賞

ICD

優秀若手研究ポスター賞（2014年）、中央大 学学院会会長賞（2015年）、

IEEE EDS Japan Chapter Student Award（2016

年）

図

15

データ保持時間

vs. BER

（a）

W/E=100

（b）

W/E=200

0.001 0.01 0.1 1 10 10

0.01 0.1 1

BER (%)

100

TLC 7LC 6LC flex-7LC flex-6LC

Data retention time (Year) 85°C, W/E=100 1Xnm, TLC Acceptable BER of practical ECC

-69%

0.001 0.01 0.1 1 10 10

0.01 1 100

TLC 7LC 6LC flex-7LC flex-6LC

85°C, W/E=200 1Xnm, TLC

5LC flex-5LC

Data retention time (Year)

BER (%)

0.1

(a) (b)

-60%

20 20
