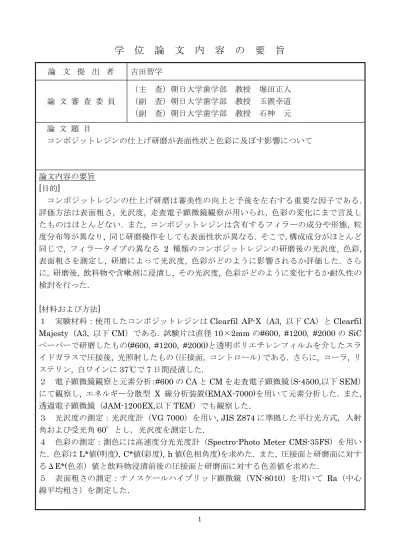

1
学 位 論 文 内 容 の 要 旨
論 文 提 出 者 吉田智学
論 文 審 査 委 員
（主 査）朝日大学歯学部 教授 堀田正人
（副 査）朝日大学歯学部 教授 玉置幸道
（副 査）朝日大学歯学部 教授 石神 元 論 文 題 目
コンポジットレジンの仕上げ研磨が表面性状と色彩に及ぼす影響について
論文内容の要旨
[目的]
コンポジットレジンの仕上げ研磨は審美性の向上と予後を左右する重要な因子である.
評価方法は表面粗さ, 光沢度, 走査電子顕微鏡観察が用いられ, 色彩の変化にまで言及し たものはほとんどない. また, コンポジットレジンは含有するフィラーの成分や形態, 粒 度分布等が異なり, 同じ研磨操作をしても表面性状が異なる. そこで，構成成分がほとんど 同じで, フィラータイプの異なる
2
種類のコンポジットレジンの研磨後の光沢度, 色彩, 表面粗さを測定し, 研磨によって光沢度, 色彩がどのように影響されるか評価した. さら に, 研磨後, 飲料物や含嗽剤に浸漬し, その光沢度, 色彩がどのように変化するか耐久性の 検討を行った.[材料および方法]
１ 実験材料：使用したコンポジットレジンは
Clearfil AP-X（A3,
以下CA）と Clearfil Majesty（A3,
以下CM）である.
試験片は直径10×2mm
の#600, #1200, #2000 のSiC
ペーパーで研磨したもの(#600, #1200, #2000)と透明ポリエチレンフィルムを介したスラ イドガラスで圧接後, 光照射したもの（圧接面, コントロール）である. さらに, コーラ, リ ステリン, 白ワインに37℃で 7
日間浸漬した.２ 電子顕微鏡観察と元素分析：
#600
のCA
とCM
を走査電子顕微鏡（S-4500,以下SEM）
にて観察し, エネルギー分散型
X
線分析装置(EMAX-7000)を用いて元素分析した. また, 透過電子顕微鏡（JAM-1200EX,以下TEM）でも観察した.
３ 光沢度の測定：光沢度計（VG 7000）を用い, JIS Z874に準拠した平行光方式，入射 角および受光角
60°とし，光沢度を測定した.
４ 色彩の測定：測色には高速度分光光度計（Spectro-Photo Meter CMS-35FS）を用い た. 色彩は
L*値(明度), C*値(彩度), h
値(色相角度)を求めた. また, 圧接面と研磨面に対す るΔE*(色差）値と飲料物浸漬前後の圧接面と研磨面に対する色差値を求めた.５ 表面粗さの測定：ナノスケールハイブリッド顕微鏡（VN-8010）を用いて
Ra（中心
線平均粗さ）を測定した.2
６ 統計処理：飲料物や含嗽剤浸漬前の光沢度, 表面粗さの値は
,
一元配置分散分析（ANOVA）と多重比較検定
Scheffe
を用いて有意差検定（α=0.05）した. また飲料物や 含嗽剤浸漬前後の試料をPaired t-test
で有意差検定（α=0.05）した. さらに, 飲料物や含 嗽剤に浸漬前の光沢度と表面粗さ, 光沢度と色彩（明度, 彩度, 色相), 表面粗さと色彩（明 度, 彩度, 色相）の相関関係を検討した.[結 果]
１
SEM,TEM
観察と元素分析結果：CA は大きさの異なる無機質フィラーが高密度に充填され, CMは微粒子無機質フィラーと有機質フィラーが観察された. CAと
CM
の構成元素は
C，O，Al，Si，Co，Ba
と同じで, BaはCA
の方に多く含まれていた.２ 光沢度：研磨面は#2000, #1200, #600の順に有意に低下し, 圧接面に匹敵する光沢は 得られなかった. CAより
CM
は有意に高かった. CAとCM
の圧接面と#2000は各種飲料 物や含嗽剤に浸漬後, 有意に低下した. CA#1200 はコーラ, リステリン, 白ワインに浸漬 後, 有意に低下し, CM#1200 はリステリン浸漬後のみが低下した. さらにCA
とCM
の#600
は白ワイン浸漬後のみが低下した．圧接面は研磨面に比較すると依然, 高い値を示し た.３ 色彩：
CA, CM
とも明度は圧接面より研磨面が高く, 彩度, 色相は変化しなかった. 色差は
3.2〜4.4
と目視で色彩変化を認めた. コーラ, リステリン, 白ワイン浸漬後のCA
圧接面は明度が低下したが, CM圧接面は変化しなかった. 彩度は
CA, CM
とも低下し, 色相はCA
が黄色へ変化した. 色差はCA
が6.9〜8.8, CM
が6.2〜8.0
を示した. 各種飲料物や含 嗽剤浸漬後の#2000, #1200, #600は圧接面と同様の変化を示した.４ 表面粗さ： 圧接面, #2000, #1200の
CA
とCM
は同程度で, #600はCM
よりCA
が 有意に粗かった. CA圧接面はコーラ, リステリン, 白ワインとも浸漬後が有意に粗く, CM 圧接面は白ワインの浸漬後のみ有意に粗かった. #2000 はCA
がリステリンの浸漬後で,CM
はリステリンと白ワインの浸漬後で粗くなった. #1200ではCA
がリステリンで粗くな ったが, CMは浸漬後の変化はなかった. #600ではCA
が白ワイン, CMはリステリンと白 ワインで有意に粗くなった.５ 表面粗さ, 光沢度, 色彩の関係：表面粗さと光沢度に強い逆相関, 表面粗さと明度に弱 い順相関, 光沢度と明度に弱い逆相関を認めた.
[考察と結論]
フィラータイプの異なる
