NEW ARRIVAL BEARING ONLY SIZE SEAT ANGLE WEIGHT 41mm 36x45 Degree 12.8g 41.8mm

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

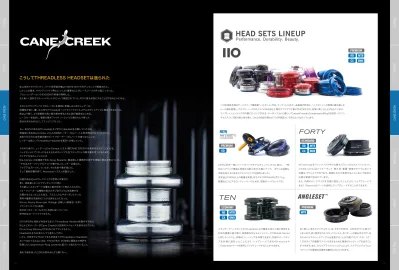

HEAD SETS LINEUP

Performance. Durability. Beauty.

110年保証を誇るケーンクリーク最高級ヘッドセット。今日、マーケットに出ている最高の材料と、ヘッドセットへの使用に最も適した

シール類を使用し、アメリカ･ノースカロライナにある本社工場内で１つづつ丁寧にCNC加工され、非常に美しく仕上げられています。

コンプレッションリングの内側にO-リングが付き、カーボンコラムに優しい"CarbonFriendryCompressionRing"を採用、ベアリン

グもステンレス製で耐久性も高く、これらの自信の表れが110年保証という安心につながっています。

RD

PREMIUM

MTB

CX

BMX

40-seriesは全ラインナップの中でも最もバランスのとれたヘッドセット。

この40-seriesはパフォーマンス･耐久性･重量･価格のすべてにおいて

完璧なバランスでできており、長期にわたり使用することにおいて絶対に

必要な要素が含まれています。

また、内部のパーツサイズを共通に設計したことにより、トップグレードで

ある110seriesのパーツを使用しアップグレードすることができます。 

RD

STANDARD

MTB

CX

BMX

スタンダードヘッドセットの10-seriesは、より簡単な加工工程と使用する

材料を慎重に選ぶ事で、低価格ながらもメインシリーズである40-Series

と同じルックスと、同等のフィーリングを体感できます。内部のパーツサイ

ズを共 通に設 計したことにより、ハイグレードである4 0 - s e r i e sや

110seriesのパーツを使用しアップグレードすることができます。

RD

ECONOMY

MTB

CX

BMX

全く新しい考えのアングルセットは、今までのMTB LIFEをガラリと変えて

しまいます。低く設定されたスタックハイトと、6パターンの組み合わせで、あ

なたのバイクのヘッドアングルを変更することが可能です。0 ･0.5 ･1.0 ･

1.5 のカップの調整でラインを攻めるために最高のセッティングを出すこと

ができます。また、セルフアライメントシステムにより、ステアリングコラムと

ベアリングの最適な位置を自動的に出してくれます。 

MTB

PREMIUM

AERは世界一軽いヘッドセットがモデルチェンジしさらに進化。 一般

的なベアリング構造に変更され耐久性が大幅にアップ。 ボディは過激な

肉抜き加工そのままにアルミベリングを採用しました。

従来品より50%以上の軽量を実現。ISモデルTOPのみはわずか11g。

軽量化にシビアなロードレーサーのための、究極のヘッドセットです。

RD

PREMIUM

NEW

史上初めてのマウンテン・バイク世界選手権は1990年コロラド州デュランゴで開催された。

しかしこの週末、マウンテンバイク界にとってより重要なことがレースコースの外で起こっていた。

ジョン・レィダーという名の20代の若者が発明した、

全く新しく設計されたヘッドセットがピットで検証されていた。のちに誰もが目にすることができるようになる。

そのころマウンテンバイクのレースに本格的に参戦しはじめたレィダーは

信頼性が低く、重いネジ切り(Threaded)ヘッドセットやクイルステムのセットアップに満足できなかった。

彼はより軽く、より信頼性の高い解決策を得るために試行錯誤をはじめる。

レースカーを設計し、寝室の隣がファクトリーという父親のもとで育った

彼は生まれながらにしてエンジニアだった。

もし、あなたがあの日Threaded(ネジ切り) Headsetを分解していたなら

西海岸にあるDia-Compe U.S.Aの担当ピーター・ギルバートに吹き飛ばされていただろう。

初めて行われた世界選手権のピットでピーター・ギルバートの直ぐ近くにいた

レィダーは新しいThreadless Headsetを素早く分解していた。

そののち直ぐに、レィダーとDia-Compe U.S.A（現CANE CREEK）は契約を交わすことになる。

ヘッドセットにプリロードを与えるためのシンプル且つエレガントな解決策を見つけるために

アイデアを交わしていたとき

Dia-Compe の従業員である Doug Beelerは、最近直した事務所の椅子の車輪の部品を考えていた。

「それはスターファングルナットの事では」とレィダーは尋ねた。

アイデアはストックしていたが、その名前で事が進んだ。

そして最終段階を経て、Aheadsetシステムが誕生した。

伝統が染み込んたロードバイクの世界とは異なり、

若く、成長著しかったマウンテンバイク界に

その新しいスタンダードは驚きと喜びを持って受け入れられた。

フォークメーカーは複数の長さのネジ切りコラムを在庫する

必要がなくなったことに加え、 アルミニウムやカーボンといった

素材の量産化を進めることが出来るようになった。

Norco、Rocky Mountain、Raleigh は新しい規格をいち早く

マウンテンバイクに採用。

他の多くのメーカーも次々に先例に従っていった。

保守的なロードバイクでさえも。

2010年9月に特許が失効するまで、Threadless Headsetを製作するのに

ほとんどのメーカーがCane Creekから技術のライセンスを供与されていた。

Chris King、RitcheyやFSAなどのブランドもそう。

Headsetはそれ以来少しづつ進化してきた。

しかし、今日までに作られてきたほぼ全てのThreadless Headsetに

おいて忘れてならないのは、それらが未だ 25年前に開発され特許を

取得したCompression-Ring systemに基づいて造られていること。

真の才能を持った20代の男はまんざら悪くない。

こうしてTHREADLESS HEADSETは造られた

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

ヘッドセットサイズの確認方法

CANECREEK フィットファインダーをご活用ください。

お持ちのフレームに合わせてお買い求め頂くヘッドセットのサイズが

簡単に分かる便利なウェブサイト。ぜひご活用ください。

www.canecreek.com/headset-fit-finder

www.canecreek.com/headset-fit-finder

NEW ARRIVAL

ご利用方法

1

2

画面は、パソコン利用の場合です。スマートフォンからもご利用いただけます。

にアクセスしてください。

※モデル名が掲載されていない場合、

その他追加情報を入力する必要がある場合がございます。

5

ご希望のバイクがわかっている場合は、 Aに必要事項を入力してNEXTをクリック。

（メーカー・モデル名・年式が必要です）

3

ご使用のフォークがある場合選択してNEXTをクリック。

4

不明の場合は、ご使用されるフレームのヘッド種類・サイズ、

フォークコラムのサイズを実測いただき、Bから入力してください。

結果が表示され、お選び頂いたバイクに対応するサイズが表示されます。

6

対応するCANECREEK製品をカタログからお選びください。

A

B

B

SIZE SEAT ANGLE WEIGHT 41mm 41.8mm 47mm 52mm 52mm −6.8g −7.4g NA −6.2g −6.2g 12.8g 13.0g NA 22.0g 22.0g 36x45 Degree 36x45 Degree 45x45 Degree 36x45 Degree 45x45 Degree 110ベアリングとの比較

CUPS AND COVERS CROWN RACE BEARINGS INTERLOK® HEAD-TUBE LENGTH ASSEMBLY

FEATURES

FEATURES

世界中で最軽量のヘッドセットとして長い間認識されてきた新しいAERがリニュ

ーアルされました。ニューモデルは、ハイブリッドスチールとアルミベアリングで構

成され、前モデルよりも耐久性が高く、40％の軽量化が可能です。 新しいAERヘ

ッドセットは、ロードやマウンテンバイクに最適で、可能な限り軽量で高品質の高

耐久ヘッドセットです。

VISCOSETは、制御されていないステアリング振動（wobble）を抑制して自転車をより安全に

する粘性のダンピングを提供してくれます。

wobbleは、高調波のために小さく始まり、悪化していく振動です。 この恐ろしい振動は、特定

の条件下で自転車のステアリングに影響を及ぼす可能性があります。上部アッセンブルのベア

リングの内部に特別に設計された制動プレートを使用。これらの複数のプレートと封入された

グリスが互いに回転するにつれて、ダンピングを作り出しwobbleが危険なレベルに成長する

前にハンドルバーの振動を止めます。

合計重量わずか9.6gの超軽量ヘッドキャップ&スターナット。

従来のモデルから30gの軽量化を実現。

特許出願中の独自の凹型の円錐形デザインで超軽量ながら高剛性で確実な固定を実現、他の

軽量キャップと異なり調整のしやすさも特筆すべき特徴です。

すべてのケーンクリークヘッドセットに対応する、AERハイブリッドスチール/アルミニウムベア

リング。110に採用されているステンレススチールベアリングと比較して35%軽量化を実現。

ブルーアナダイズドシールドカートリッジ。

CUPS AND COVERS CROWN RACE COMPRESSION RING TOP BEARING LOWER BEARING INTERLOK® 7075 T-6 Aluminum

Aluminum crown race with integrated low-friction seal Cup-in compression ring

41mm or 41.8mm Cane Creek Aluminum Bearing 47 and 52mm Cane Creek Aluminum Bearing Interlok® _{compatibility}

7075 T-6 Aluminum Fully face-sealed crown race

Dependable black-oxide, sealed cartridge bearings Interlok spacer compatible

Design is head-tube length independent Pre-Greased Cartridge. No Re-Grease Needed.

VISCOSET EC34 VISCOSET ZS44

AVAILABLE CONFIGURATIONS

9mm Cover 8mm Cover ¥12,000+tax ¥6,600+tax ¥12,000+tax

TOP ASSEMBLIES

BEARING ONLY

IS41 TALL TOP IS41 SHORT TOP IS42 TALL TOP IS42 SHORT TOP ZS44 SHORT TOP ZS44 TALL TOP 15mm Cover 9mm Cover 15mm Cover 9mm Cover 8mm Cover 15mm Cover ¥8,400+tax ¥8,400+tax ¥8,400+tax ¥8,400+tax ¥8,400+tax ¥8,400+tax ¥1,680+tax ¥5,600+tax ¥5,600+tax ¥5,600+tax ¥5,600+tax ¥5,600+tax ¥2,950+tax 1PCS ¥2,950+tax 1PCS ¥3,950+tax 1PCS ¥3,950+tax 1PCS ¥3,950+tax 1PCS (Integrated 1-1/8” Standard) (Integrated 1-1/8” Standard) (Integrated 1-1/8” Italian Standard) (Integrated 1-1/8” Italian Standard) (ZeroStack 1-1/8” Standard) (ZeroStack 1-1/8” Standard)

BOTTOM ASSEMBLIES

IS47/33 BOTTOM IS52/40 BOTTOM ZS56/40 BOTTOM EC44/40 BOTTOM EC44/33 BOTTOM (Integrated 1-1/4" Tapered) (Integrated 1-1/2” Tapered) (ZeroStack 1-1/2” Tapered) (External Cup 1-1/2” Tapered) (External Cup 1-1/4" Tapered)

Top Cap Top Bolt Compression Cones Preload Nut Bolt Preload Nut Total Weight

FEATURES

7075 T-6 Aluminum / 2.6g 7075 T-6 Aluminum / 1.6g

7075 T-6 Aluminum / 1.0g (2 per assembly) 7075 T-6 Aluminum / 1.8g 7075 T-6 Aluminum / 1.6g 9.6g ステアリングコラム内径 22.8∼25mmに適合 （カーボン・アルミ 1/1/8 フォーク・ステムに適合）

AVAILABLE FITS

EENUT PRELOAD ASSEMBLY

AER TOP CAP 28.6

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

110 EC34 OS

EC

TRADITIONAL

TYPE

¥24,200+tax

TOP ¥14,300+tax / BOTTOM ¥9,900+tax

110年保証の最高級ヘッドセット。

EC規格1 1/8"MODEL。

■COLOR：SILVER / BLACK

■フレーム内径：TOP34mm / BOTTOM34mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

110 EC30 THREADLESS

¥22,000+tax

110年保証の最高級ヘッドセット。

EC規格1"MODEL。

■COLOR：SILVER / BLACK ■WEIGHT：85g ■フレーム内径：TOP30mm / BOTTOM30mm ■フォークコラム径：TOP25.4mm / BOTTOM26.4mm ■STACK HEIGHT：TOP16mm / BOTTOM11.6mm

40 EC34 OS

¥8,580+tax

TOP ¥4,840+tax / BOTTOM ¥4,840+tax

高いシール性と耐久性を備えたヘッドセット。

EC規格1 1/8"MODEL。

■COLOR：BLACK ■WEIGHT：98g ■フレーム内径：TOP34mm / BOTTOM34mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

40 EC30

¥8,580+tax

高いシール性と耐久性を備えたヘッドセット。

EC規格1"MODEL。

■COLOR：BLACK ■WEIGHT：89g ■フレーム内径：TOP30mm / BOTTOM30mm ■フォークコラム径：TOP25.4mm / BOTTOM26.4mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

10 EC34 OS

¥5,280+tax

シールドベアリングを使用し、重量も価格も

抑えたスタンダードEC規格1 1/8"MODEL。

■COLOR：BLACK ■WEIGHT：88.29g ■フレーム内径：TOP34mm / BOTTOM34mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

40 EC49 1.5

¥12,100+tax

BOTTOM ¥5,940+tax

EC規格の1.5"フレームに1 1/2"フォークを

取付可能。

■COLOR：BLACK ■WEIGHT：156g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP38.1mm / BOTTOM40mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

110 EC49 1.5

¥30,800+tax

BOTTOM ¥12,760+tax

110年のワランティーを保証する最高級

ヘッドセット。EC規格1.5"MODEL。

■COLOR：SILVER / BLACK ■WEIGHT：157.9g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP38.1mm / BOTTOM40mm ■STACK HEIGHT：TOP16mm / BOTTOM12mm

40 ZS49 OS

¥9,900+tax

TOP ¥5,940+tax / BOTTOM ¥4,840+tax

EC規格の1.5"フレームに11/8"OSのフォーク

を取付可能。TOP/BOTTOMともZS形状。

■COLOR：BLACK ■WEIGHT：115g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm / BOTTOM4mm

110 ZS49 OS

¥24,200+tax

TOP ¥15,400+tax / BOTTOM ¥12,100+tax

EC規格の1.5"フレームに11/8"OSのフォーク

を取付可能。トップ、ボトムともZS形状。

■COLOR：SILVER / BLACK ■WEIGHT：95.62g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm / BOTTOM4mm

110 EC49/30 OS BOTTOM

¥12,760+tax

トラディショナル1.5規格フレームに

11/8"コラムフォークを取付可能なボトム用

ヘッドセット。

■COLOR：SILVER / BLACK ■フレーム内径：BOTTOM49mm ■フォークコラム径：BOTTOM30mm ■COLOR：BLACK ■フレーム内径：BOTTOM49mm ■フォークコラム径：BOTTOM30mm

40 EC49/30 OS BOTTOM

¥5,940+tax

EC規格の1.5"フレームに11/8"フォークを

取付可能。ボトムのみ。

40 ZS49/28.6 EC49/30 OS

¥12,100+tax

1.5"EC規格のフレームに1 1/8"フォークを

取付可能。

■COLOR：BLACK ■WEIGHT：97g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm / BOTTOM12mm

40 ZS49/28.6 EC49/40

¥12,100+tax

1.5"EC規格のフレームに

11/8"-1.5"テーパーフォークを取付可能。

■COLOR：BLACK ■WEIGHT：133g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM40mm ■STACK HEIGHT：TOP8mm / BOTTOM12mm

フィットファインダー

お持ちのフレームに合わせてお買い求

め頂くヘッドセットのサイズが 簡 単に

分かる便 利なウェブサイト。ぜひご活

用ください。

バイクのメーカー名・車種・年式が必要です。 （英語版）

HEAD SET

www.canecreek.com/

headset-fit-finder

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

110 ZS44 OS

ZS

ZERO STACK

TYPE

¥24,200+tax

TOP ¥14,300+tax / BOTTOM ¥9,900+tax

110年保証の最高級ヘッドセット。

ZS規格の11/8"フレームに使用可能。

ショート/トールカバーのどちらかを選択。

■COLOR：SILVER / BLACK ■フレーム内径：TOP44mm / BOTTOM44mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm or15mm BOTTOM4mm

40 ZS44 OS CARBON

¥11,000+tax

TOP ¥7,040+tax / BOTTOM ¥4,400+tax

40 ZS44 OS

¥8,580+tax

TOP ¥5,060+tax / BOTTOM ¥4,400+tax

高いシール性と耐久性を備えたZS規格

11/8"MODEL。

ショート/トールカバーのどちらかを選択。

高いシール性と耐久性を備えたZS規格

11/8"MODEL。カーボンカバー仕様。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 88g / Tall 97g ■フレーム内径：TOP44mm / BOTTOM44mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm or15mm BOTTOM4mm

■COLOR：CARBON ■WEIGHT：Short 89g / Tall 97g ■フレーム内径：TOP44mm / BOTTOM44mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm or15mm BOTTOM4mm

シールドベアリングを使用し、重量も価格も

抑えたスタンダードZS規格11/8"MODEL。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 63g / Tall 66g ■フレーム内径：TOP44mm / BOTTOM44mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP8mm or15mm BOTTOM4mm

40 ZS56/40 BOTTOM

¥5,940+tax

BOTTOMが1.5"ZS規格のフレームに

1 1/2"フォークを取付可能。ボトム用のみ。

■COLOR：BLACK ■WEIGHT：65g ■フレーム内径：BOTTOM56mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT：BOTTOM4mm

10 ZS44 OS

¥5,280+tax

110 EC44/40 BOTTOM

¥12,760+tax

ZS規格11/8"フレームに1 1/2"コラムフォーク

を取付可能なボトム用ヘッドセット。

■COLOR：SILVER / BLACK ■WEIGHT：58g ■フレーム内径：BOTTOM44mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT：BOTTOM12mm

40 ZS55/40 BOTTOM

¥5,940+tax

1.5"ゼロスタック(ZS)規格の

ボトム用ヘッドセット。

■COLOR：BLACK ■WEIGHT：65g ■フレーム内径：BOTTOM55mm ■フォークコラム径：BOTTOM40mm

110 EC44/33 BOTTOM

¥12,760+tax

ZS規格の11/8"フレームに 11/4"フォークを

取付可能なボトム用ヘッドセット。

■COLOR：SILVER / BLACK ■WEIGHT：61g ■フレーム内径：BOTTOM44mm ■フォークコラム径：BOTTOM33mm ■STACK HEIGHT：BOTTOM12mm

AER EC44/33 BOTTOM

¥5,600+tax

世界一軽量のヘッドセット。

ZS規格の11/8"フレームに 11/4"フォークを

取付可能なボトム用ヘッドセット。

■COLOR：BLACK ■WEIGHT：46g ■フレーム内径：BOTTOM44mm ■フォークコラム径：BOTTOM33mm ■STACK HEIGHT：BOTTOM12mm ■BEARING：AER Aluminum Bearing ■COLOR：BLACK ■WEIGHT：88g ■フレーム内径：BOTTOM56mm ■フォークコラム径：BOTTOM30mm ■STACK HEIGHT：BOTTOM4mm

40 ZS56/30 OS BOTTOM

¥5,940+tax

BOTTOMが1.5"ZS規格のフレームに

11/8"OSフォークを取付可能。ボトム用のみ。

40 EC44/40 BOTTOM

¥5,940+tax

TOP のみ ¥8,400+tax

ZS規格11/8"フレームに1 1/2"コラム

フォークを取付可能。ボトムのみ。

■COLOR：BLACK ■WEIGHT：65g ■フレーム内径：BOTTOM44mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT： BOTTOM12mm

AER ZS44 OS TOP

ULTRA LIGHTS

ULTRA LIGHTS

ULTRA LIGHTS

世界一軽量のゼロスタックヘッドセット。

ショート/トールカバーを選択可能。

■COLOR：BLACK ■WEIGHT：Tall 24g ■フレーム内径：TOP44mm ■フォークコラム径：TOP28.6mm ■STACK HEIGHT：TOP6.85mm or16.3mm ■BEARING：AER Aluminum Bearing

1.5"ZS規格のフレームに11/2"フォークを

取付可能なボトム用ヘッドセット。

■COLOR：SILVER / BLACK ■WEIGHT：53.7g ■フレーム内径：BOTTOM56mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT：BOTTOM4mm

110 ZS56/40 BOTTOM

¥12,100+tax

AER ZS56 BOTTOM

¥5,600+tax

世界一軽量のゼロスタックヘッドセット。

BOTTOMが1.5"ZS規格のフレームに

1 1/2"フォークを取付可能。ボトム用のみ。

■COLOR：BLACK ■WEIGHT：39.4g ■フレーム内径：BOTTOM56mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT：BOTTOM4mm ■BEARING：AER Aluminum Bearing

110 ZS56/30 OS BOTTOM

¥12,100+tax

1.5"ZS規格のフレームに11/8"OSフォークを

取付可能なボトム用ヘッドセット。

■COLOR：SILVER / BLACK ■フレーム内径：BOTTOM56mm ■フォークコラム径：BOTTOM30mm

AER EC44/40 BOTTOM

¥5,600+tax

世界一軽量のヘッドセット。

ZS規格11/8"フレームに1 1/2"コラム

フォークを取付可能。ボトムのみ。

■COLOR：BLACK ■WEIGHT：39.6g ■フレーム内径：BOTTOM44mm ■フォークコラム径：BOTTOM40mm ■STACK HEIGHT： BOTTOM12mm ■BEARING：AER Aluminum Bearing

ULTRA LIGHTS

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

110 IS41 OS

IS

INTEGRATED

TYPE

¥19,800+tax

TOP ¥11,000+tax / BOTTOM ¥8,800+tax

110年のワランティーを保証する最高級ヘッド

セット。 IS規格11/8"フレームに使用可能。

ショート/トールカバーのどちらかを選択。

■COLOR：SILVER / BLACK ■WEIGHT：Short 66.7g / Tall 72.4g ■フレーム内径：TOP41mm / BOTTOM41mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

AER IS41 OS TOP

¥8,400+tax

世界一軽量のインテグラルヘッドセット。

トップのみ。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 11g / Tall 15g ■フレーム内径：TOP41mm ■フォークコラム径：TOP28.6mm ■BEARING：AER Aluminum Bearing

高いシール性と耐久性を備えたヘッドセット。

IS規格11/8"フレームに使用可。

カーボンカバー。

ショート/トールカバーのどちらかを選択。

■COLOR：CARBON ■WEIGHT：Short 71g / Tall 77g ■フレーム内径：TOP41mm / BOTTOM41mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

AER IS42 OS TOP

¥8,400+tax

世界最軽量IS規格ヘッドセット。

カンパニョーロ規格に使用可能。トップのみ。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 11g / Tall 15g ■フレーム内径：TOP42mm ■フォークコラム径：TOP28.6mm ■STACK HEIGHT：9mm or 15mm

■BEARING：AER Aluminum Bearing

THREADED TYPE

40 IS41 OS CARBON

¥9,240+tax

TOP ¥7,040+tax

110 IS52/40 1.5 BOTTOM

¥6,600+tax

BOTTOMが 1.5"IS規格フレームに、

1 1/2"フォークを取付可能なBOTTOM用。

■COLOR：BLACK ■フレーム内径：BOTTOM 52mm ■フォークコラム径：BOTTOM 40mm

110 IS52/30 OS BOTTOM

¥6,600+tax

BOTTOMが 1.5"IS規格フレームに、

1 1/8"OSフォークを取付可能なBOTTOM用。

■COLOR：BLACK ■フレーム内径：BOTTOM 52mm ■フォークコラム径：BOTTOM 30mm

AER IS52/40 1.5 BOTTOM

¥5,600+tax

世界一軽量のヘッドセット。

高いシール性と耐久性を備えたヘッドセット。

1.5"IS規格のBOTTOM用ヘッドセット。

■COLOR：BLUE ■WEIGHT：-■フレーム内径：BOTTOM 52mm ■フォークコラム径：BOTTOM 40mm ■STACK HEIGHT：BOTTOM 1mm ■BEARING：AER Aluminum Bearing

40 IS52/30 OS BOTTOM

¥3,960+tax

BOTTOMが1.5"IS規格フレームに、

1 1/8"OSフォークを取付可能なBOTTOM用。

■COLOR：BLACK ■WEIGHT：71g ■フレーム内径：BOTTOM 52mm ■フォークコラム径：BOTTOM 30mm ■STACK HEIGHT：BOTTOM 1mm

110 IS47/33 BOTTOM

¥6,600+tax

CANECREEKの最高級ヘッドセット。

1.1/4"IS規格のBOTTOM用。

■COLOR：BLACK ■WEIGHT：38.5g ■フレーム内径：BOTTOM 47mm ■フォークコラム径：BOTTOM 33mm ■STACK HEIGHT：BOTTOM 1mm

40 49mmBEARING

1-3/8

1PC

¥3,960+tax

40 1-3/8用ベアリング

サーベロ・スペシャライズドバイク用

■COLOR：BLACK ■SIZE：1-3/8" ■フレーム内径：BOTTOM 49mm

CANECREEKの最高級ヘッドセット。IS

1 1/8"カンパニョーロ規格フレームに使用可能。

ショート/トールカバーのどちらかを選択。

■COLOR：SILVER / BLACK ■WEIGHT：Short 71g / Tall 72g ■フレーム内径：TOP42mm / BOTTOM42mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

110 IS42 OS

¥22,000+tax

TOP ¥11,000+tax / BOTTOM ¥8,800+tax

高いシール性と耐久性を備えたヘッドセット。

IS規格11/8"フレームに使用可。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 71g / Tall 77g ■フレーム内径：TOP41mm / BOTTOM41mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

40 IS41 OS

¥7,040+tax

TOP ¥4,840+tax

高いシール性と耐久性を備えたヘッドセット。

カンパニョーロ規格11/8"フレームに使用可。

カーボンカバー。

ショート/トールカバーのどちらかを選択。

■COLOR：CARBON ■WEIGHT：Short 71g / Tall 78g ■フレーム内径：TOP42mm / BOTTOM42mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

40 IS42 OS CARBON

¥9,240+tax

TOP ¥7,040+tax

高いシール性と耐久性を備えたヘッドセット。

カンパニョーロ規格1 1/8"フレームに使用可。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 72g / Tall 78g ■フレーム内径：TOP42mm / BOTTOM42mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

40 IS42 OS

¥7,040+tax

TOP ¥4,840+tax

高いシール性と耐久性を備えたヘッドセット。

IS規格1"フレームに使用可能。

ショート/トールカバーのどちらかを選択。

■COLOR：BLACK ■WEIGHT：Short 65g / Tall 70g ■フレーム内径：TOP38mm / BOTTOM38mm ■フォークコラム径：TOP25.4mm / BOTTOM26.4mm ■STACK HEIGHT：TOP9mm or 15mm BOTTOM1mm

40 IS38 NS

¥7,040+tax

110年保障の最高級ヘッドセット。

EC規格1" MODEL。イタリアン規格。

■COLOR：SILVER / BLACK ■WEIGHT：93g ■フレーム内径：TOP30mm / BOTTOM30mm ■フォークコラム径：TOP25.4mm / BOTTOM26mm ■STACK HEIGHT：TOP27.1mm BOTTOM11.6mm

110 EC30 NS THREADED

¥22,000+tax

40 IS52/40 1.5 BOTTOM

¥3,960+tax

高いシール性と耐久性を備えたヘッドセット。

1.5"IS規格のBOTTOM用ヘッドセット。

■COLOR：BLACK ■WEIGHT：50g ■フレーム内径：BOTTOM 52mm ■フォークコラム径：BOTTOM 40mm ■STACK HEIGHT：BOTTOM 1mm

ULTRA LIGHTS

ULTRA LIGHTS

ULTRA LIGHTS

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

ANGLESET ZS44 EC49 1.5

ANGLE SET

LINE

HEAD SET SIZE GIDE

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：156g ■フレーム内径：TOP44mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM40mm ■STACK HEIGHT：TOP13mm/ BOTTOM14mm

ANGLESET ZS44 EC56 1.5

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：131g ■フレーム内径：TOP44mm / BOTTOM56mm ■フォークコラム径：TOP28.6mm / BOTTOM40mm ■STACK HEIGHT：TOP13mm / BOTTOM14-15mm

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：131g ■フレーム内径：TOP44mm / BOTTOM56mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP13mm

ANGLESET ZS49 ZS49 OS

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：131g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP7-12mm

ANGLESET ZS44 ZS56 OS

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：178g ■フレーム内径：TOP49mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM40mm ■STACK HEIGHT：TOP7-12mm

ANGLESET ZS49 EC49 1.5

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：132g ■フレーム内径：TOP44mm / BOTTOM49mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP13mm

ANGLESET ZS44 ZS49 OS

¥22,000+tax（1.0 ）

KIT ¥30,800+tax

ヘッドアングルに+−最大1.5 が可能な

ヘッドセット。

■COLOR：BLACK ■WEIGHT：125g ■フレーム内径：TOP44mm / BOTTOM44mm ■フォークコラム径：TOP28.6mm / BOTTOM30mm ■STACK HEIGHT：TOP18mm/ BOTTOM14mm

ANGLESET KIT EC44 ZS44

¥28,600+tax

TRADITIONAL

ZERO STACK

INTEGRATED

トップ内径 ボトム内径 トップ内径 トップ内径 ボトム内径 ボトム内径 Professional トップ内径 CC表記

30.10mm

+0

_/

-0.05

33.95mm

+0

/

-0.05

36.95mm

+0

/

-0.05

49.61mm

EC30

EC34

EC37

EC49 ZS49

+0

_/

-0.04 Professional ボトム内径

30.10mm

+0

/

-0.05

33.95mm

+0

_/

-0.05

36.95mm

+0

/

-0.05

49.61mm

+0

/

-0.04 CC表記

EC30

EC34

EC37

EC49 ZS49

Professional トップ内径

41.40mm

+0

/

-0.05

44.00mm

+0

_/

-0.05

55.95mm

+0

_/

-0.05 Professional ボトム内径

41.40mm

+0

/

-0.05

44.00mm

+0

/

-0.05

55.95mm

+0

_/

-0.05 Professional トップ内径 トップ内径

38.15mm

+0.1

/

-0.0

41.10mm

+0.1

/

-0.0

47.00mm

+0.1

/

-0.0 c a n e c r e e k c a n e c r e e k c a n e c r e e k

49.10mm

+0.1

/

-0.0

52.10mm

+0.05

_/

-0.05 c a n e c r e e k c a n e c r e e k ボトム内径

41.80mm

+0.1

_/

-0.0 CC表記

ZS41

ZS44

ZS56

CC表記 CC表記 CC表記

ZS41

IS47

-IS52

IS38

IS41

IS42

ZS44

ZS56

Professional ボトム内径

38.15mm

+0.1

/

-0.0

41.10mm

+0.1

/

-0.0

47.00mm

+0.1

/

-0.0 c a n e c r e e k c a n e c r e e k c a n e c r e e k

49.10mm

+0.1

/

-0.0

52.10mm

+0.05

_/

-0.05 c a n e c r e e k c a n e c r e e k

41.80mm

+0.1

_/

-0.0 CC表記 CC表記

IS47

IS49

IS52

IS38

IS41

IS42

EC

ZS

IS

FRONT FORK

STEER TUBE SIZE

Professional

25.25-25.40mm

28.45-28.60mm

31.60-31.75mm

38.074-38.202mm

TOP STEM CLAMP 外径 CC表記

25.4

28.6

31.8

38.1

Professional

26.43-26.49mm

30.015-30.075mm

33.03-33.09mm

39.49-39.85mm

BOTTOM Crown Race Seat 外径CC表記

26

30

33

40

※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能 ※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能 ※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能 ※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能 ※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能 ※ ヘッドアングルを0.5 / 1.0 可変可能 ※ KITはヘッドアングルを0.5 / 1.0 / 1.5 可変可能

HEAD SET SPARE PARTS

ITEM SIZE

INTERLOCK 110 SPACER CROWN RACE 110 47/33 BEARING 40 47/33 1PC 40 IS47 41 CONVERSION BOTTOM INTERLOCK CARBON BEARING 110 38MM NS BEARING 110 52 1PCS BEARING 110 ITA 42mm BEARING 40 38mm NS BEARING 40 52mm BEARING 40 ITA 42mm BEARING 40 STEEL BEARING AER NO GLIDE BEARING 110 STAINLESS CROWN RACE 10/40 OS CROWN RACE 110 52/30 CROWN RACE 110 52/40 CROWN RACE 110 OS CROWN RACE 110/S6 NS CROWN RACE 40 52/30 CROWN RACE 40 52/40 S/IS/ZS COMPRESSION RING

5mm / 10mm 1-1/4" 1-1/4" 1-1/4"→11/8" 5mm / 10mm 1" 1.5" Campagnolo 1" 1.5" Campagnolo 11/8" 11/8" 11/8" 1-1/8" 1.5" 1.5" 1-1/8" 1" 1-1/8" 1.5" COLOR CODE PRICE QUANTITY

4015071 4020000 4026043 014220 4142020 4026004 4026001 4026003 4026046 4026042 4026044 4026040 4026405 4026002 4020010 4020001 4020002 4020002 4020003 4020004 4020005 4148820 ¥1,320+tax ¥2,200+tax ¥3,960+tax ¥1,760+tax ¥1,320+tax ¥9,900+tax ¥6,600+tax ¥8,140+tax ¥2,860+tax ¥2,860+tax ¥2,640+tax ¥2,200+tax ¥3,300+tax ¥4,400+tax ¥1,320+tax ¥1,760+tax ¥1,760+tax ¥2,200+tax ¥1,540+tax ¥1,540+tax ¥1,540+tax ¥880+tax 1 1 1 1 1 2 1 2 2 1 2 2 1 2 1 1 1 1 1 1 1 1 スタッキング可能。インターロックスペーサー 110インテグラル47mm、コラム径33mm用クラウンレース 40 インテグラル47mm用ベアリング IS11/4"フレームに11/8"フォークを使用可能。ボトムのみ インターロックカーボンスペーサー 110 1インチ用ベアリング 110 1.5インチ用ベアリング 110 カンパニョーロ規格用ベアリング 40 1インチ用ベアリング 40 1.5インチ用ベアリング 40 カンパニョーロ規格用ベアリング 40 OSベアリング AER スライドブッシュベアリング 110 1 1/8インチ用ベアリング クラウンレース。 110 1.5"用クラウンレース 1-1/8"コラム 110 1.5"用クラウンレース 1.5"コラム 110 1-1/8"用クラウンレース 110* 1"用クラウンレース 40 1.5"用クラウンレース 1-1/8"コラム 40 1.5"用クラウンレース 1.5"コラム コンプレッションリング SILVER/BLACK/BLUE/RED BLACK CARBON BLACK BLACK BLACK BLACK

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

ERGO STOKER LEVER

¥6,600+tax

タンデムバイク用ダミーレバー。

■COLOR：BLACK ■WEIGHT：230g ■MATERIAL： High impact resin bracket Exclusive compound rubber lever hood

スタンダードタイプの

ブルホーンバー用レバー。

ワイヤーは外通し。

ハンドル内径 18.9∼20.6mmに対応

■COLOR：BLACK ■WEIGHT：162g（ペア） ■MATERIAL： Cold-forged aluminum lever Die-cast aluminum bracket and rubber

CROSSTOP BRAKE LEVER

¥4,840+tax

[SIZE 26.0 / 31.8mm]

ドロップハンドルに取り付けると最高に

便利なレバー。シクロクロス等に。

アーチアジャスト可能。

26.0mmはクランプ部分

23.8∼24.0mm幅

■SIZE：26.0 / 31.8mm ■COLOR：BLACK ■WEIGHT：96g（ペア） ■MATERIAL： Cold-forged aluminum lever Die-cast aluminum bracket

BRAKES

LEVERS

200TT LEVER

¥5,280+tax

カーボン製ブルホーンバー用レバー。

ワイヤーは外通し。

ハンドル内径 18.9∼20.6mmに対応

■COLOR：CARBON ■WEIGHT：136g（ペア） ■MATERIAL： Carbon fiber lever

Die-cast aluminum bracket and rubber

200TT LEVER CARBON

¥13,200+tax

Vブレーキ専用ロードブレーキレバー。

■COLOR：SILVER / BLACK ■WEIGHT：310g（ペア） ■MATERIAL： Cforged 6061-T6 levers high impact resin housing

molded exclusive compound rubber hood

DROP V LEVER

¥8,360+tax

カンチ・キャリパーブレーキ対応の

アルミブレーキレバー。

ハンドル径22.2mm。

■COLOR：BLACK ■WEIGHT：172g（ペア） ■MATERIAL：Forged aluminum lever

FLAT TOP BRAKE LEVER

¥5,500+tax

ロード用のロングアームブレーキアーチ。

小径車のホイール交換時などに活用できます。

■COLOR：BLACK ■WEIGHT：172g

■MATERIAL：Cold-forged, 6066 aluminum alloy ■PAD：SCR cartridge brake padss

SCR 3L BRAKE

¥8,140（片側）+tax

■MATERIALS ：鍛造ハイグレードアルミニウム・チタニウム・ステンレススチール ■対応リム幅 18mm∼28mm ■調整箇所 ：工具不要のキャリパーセンタリング調整 ホイール取外し用クイックリリース ■対応ブレーキレバー ：シマノ, カンパニョーロ, SRAM ※ ブレーキパッド別売 ■別売ロゴバッチ ¥1,200+tax（レギュラーマウント専用 / 2個セット） カラー BLACK / RED / BLUE / WHITE / YELLOW / DARK GREEN / LIGHT GREEN / McClaren Orange / Orange

■WEIGHT ：DIRECT MOUNT FRONT 79g* / REAR 76g* REGULAR MOUNT FRONT 82g* / REAR 80g*

ee BRAKE

¥38,000+tax（1個・ダイレクトマウント FRONT/REAR 別売）

¥38,000+tax（1個・レギュラーマウント FRONT/REAR 別売）

アーチ間を広く取り、コントロール性に

優れたカンチブレーキ。

シクロクロスなどに最適です。

■COLOR：BLACK ■WEIGHT：160g

■MATERIAL：Machined 6061 aluminum arms ■PAD：Stainless steel hardware cartridge brake pads

SCX-5

CANTILEVER BRAKES

¥6,820（片側）+tax

REMARKABLY POWERFUL.

POWERFULLY LIGHT.

*ブレーキパッド別

コンピューターと実走テストを繰り返すことでより洗練され開発された ee Brake 。

80gと軽量なだけではなく、飛躍的に高い剛性が高いブレーキ性能をもたらす。

工具不要のセンタリング調整、タイヤ幅MAX28mmとワイドクリアランス。

ただの軽量なだけのブレーキキャリパーとは一線を画す。

Direct Mount Front

Direct Mount Rear

Regular Mount Front

Regular Mount Model

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

HELM FEATURES:

WEIGHT:

STANCHION DIAMETER:

WHEEL SIZE

WHEEL SPACING:

MAX TIRE SIZE:

STEERER

AIR SPRING:

AIR VOLUME ADJUSTMENT:

DAMPER:

AXLE:

TRAVEL:

TRAVEL ADJUSTMENTS:

2070 grams

35mm

27.5 in wheels

15mmx 110mm BOOST spacing

Max 65mm wide by 714mm tall

1 1/8 in to 1 1/2 in tapered

Independent positive and negative chambers

Accessory free. Internal 8-position indexed system

High Speed Compression 10 Clicks, Low Speed Compression 20 Clicks, Low

Speed Rebound 15 clicks

“D-Loc“ 15mm thru axle system. Unique to Helm

Positioned at 160mm from the factory. Optimized for 140-170mm of travel

Internal, 10mm Increments (from 170mm down to 100mm) 2 travel spacers are

HIGHLIGHTS

Accessory free air volume adjustment.

Independent positive and negative air chambers.

D-LOC Axle System.

Two travel spacers are included with every Helm.

Spacers Used

Fork Travel

Travel Change

0

Remove one spacer.

1

Factory Setting.

2

Add One Spacer.

3

170mm

160mm

150mm

140mm

Add Two Spacers.

１：大容量エアチャンバーで初期の動きがスムーズ 

２：奥の踏ん張りを内臓のエアーピストンにて自由にコントロールが可能

３：ウェイトの重いライダーから、軽いライダーまで、あらゆるライダーの走りに対応する。

アメリカはノースカロライナ西部の山で生まれたHELM。アグレッシブなトレイルライド

からENDUROレースまで幅広くカバーする。

Representing the pinnacle of high performance suspension

systems, the Double Barrel gives you the power to tune your

shock your way for your bike. We ve taken the mystery out

of this process to make you the suspension expert. Get our

DIALED APP and quickly set up your Cane Creek Double

Barrel rear shock for an optimal riding e xperience.

included with every Helm, one additional spacer is installed from the factory.

Tune with Confidence

SUSPENSION TUNING APP

¥132,000+tax

フィットファインダー

お買い求め頂くダブルバレルのサイズ

や推 奨スプリングレートを算出するデ

ータベースとして、ケーンクリークサイト

のShock Fit Finderがお勧めです。

バイクのメーカー名・車種・年式が必要です。 （英語版）

DOUBLE BARREL

www.canecreek.com

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

ここまで、ライダーの信頼が高く、そして心躍るショックが今までにあっただろうか。

世界最先端技術とされるTWIN TUBEテクノロジーに、4種の独立した調整アジャスターを

備え付ける画期的なMTBサスペンション。

Low-Speed Compression

High-Speed Compression

LSC

HSC

LSCは、トラクションやバイク安定性を制御する上で重要な調整

である。

LSC調整は、ペダリングによるスクワット除去や、スモールギャップ

応答性、ブレーキによるサスペンションダイブ、更にはライダー重心

移動によるバイクの挙動を制御する。

DOUBLE BARRELは、LSCとHSCは完全独立制御となってい

る。それにより、吸収性の良さとボトムレジスタンスを両立すること

が可能となっている。

Low-Speed Rebound

LSR

LSRは、LSCと通じるところが有り、バイクの安定性やトラクション

を制御するアジャスターである。一般的なリアショックのリバウン

ドアジャスターに近い機能である。

LSR調整は（LSCと組み合わせ）、テクニカルヒルクライムや高速

での車体のチャタリング、オフキャンバーコーナー、細かいギャップ

でのブレーキングで最大限のトラクションを生み出す。

HSCは、角のあるギャップや強烈な着地等のインパクトある力に

対し衝撃を和らげてくれる。フルストロークし底付きしそうな場合

も有効なアジャスターである。HSCは、チェック機構の付いたバル

ブを制御する為、低速側ではオイルが流れず、高速側でオイルが流

れる機構となっている。それを制御するアジャスターは、非常に広

い範囲で調整が可能となっており、トレールの種類、乗り方で思い

のままに調整可能となっている。

High-Speed Rebound

CLIMBING SWITCH TECHNOLOGY

4-WAY INDEPENDENT ADJUSTABILITY

NEW TECH

HSR

DOUBLE BARRELの特徴的なアジャスターで、HSRはサスペ

ンションの潜り込みを防ぎ、ジャンプ飛び出し時にバイクをコント

ロールする。

HSRとLSRの調整が独立している事により、連続ギャップでパッ

キング状態から発生するストローク量の減少を防ぎつつ、トラクシ

ョンをしっかり確保することが可能となっている。

CLIMB SWITCHは、最も革新的なクライム機能。

フルサスペンションバイクでクライム時、ペダリングによるスクワッ

ト（上下動）をLSCとLSRを調整することなく、スイッチひとつで制

御。リアショックはより良いトラクションとコントロール性を維持し

疲労を軽減、登りを快適にする。

ツインチューブテクノロジーは、コンプレッションとリバウンド

それぞれの減衰を独立して高度に制御、安定した減衰力を発

生します。またオイル容量が大きく、ダンパー性能の変化が殆ど

ない。

この特徴的なデザインは、優れたチューニング・調整を可能にし、

適切なサスペンションのセットアップを可能にする。

DOUBLE BARRELのTWIN TUBEテクノロジーと4-WAYアジャスターは、あらゆるバイク、ライダー、そしてトレールに合った調整を可能。

ここまでアジャスター機能がしっかり独立して制御され、調整幅の広いショックは、市場に出回っているショックでは皆無である。

LIGHTEN UP

あなたのリアショックの性能は、スプリングの品質に密接に関係している。

VALTは、標準的なスチール製コイルスプリングを越える大幅な軽量化を提供するライトウェイトスプリング。

アクションや耐久性を犠牲にすることなくできるだけ軽くなり、VALTの高品質鋼は、日本製鋼材を使用し、

巻き数を少なくでき軽量化に貢献。

ライダーは、重さという刑を受けることなくパフォーマンスの利点と一貫性を楽しむことができる。

VALT SPRING 内径：36.5ｍｍ。全てのCANE CREEK COIL SHOCKSとManitou, Marzocchi, XFusion, ELKA、MRP,

BOS,DSPにもFIT。

FOX RACING COIL SHOCKSは別売りのアダプターで対応します。

TWIN TUBE TECHNOLOGY

¥15,000+tax

DOUBLEBARREL INLINE

¥44,000+tax

TWINTUBEテクノロジーとCLIMB SWITCH

を装備したオールマウンテン向け軽量モデル。

豊富なオイル量で安定したダンピングを発揮。

■COLOR：BLACK ■WEIGHT：295g（サイズごと異なる） ■LENGTH：165 x 38mm（6.5 x 1.75 ） 184 x 44mm（7.25 x 1.80 ） 190 x 50mm（7.48 x 2.00 ） 200 x 50mm（7.87 x 2.00 ） 200 x 57mm（7.87 x 2.25 ） 216 x 63mm（8.5 x 2.50 ） ■COLOR：BLACK ■WEIGHT：500g（サイズごと異なる） ■LENGTH：190 x 50mm（7.5 x 2.0 ）200 x 50mm（7.87 x 2.0 ）200 x 57mm（7.87 x 2.25 ） 216 x 63mm（8.5 x 2.5 ）222 x 63mm（8.75 x 2.5 ）222 x 70mm（8.75 x 2.75 ） 240 x 76mm（9.5 x 3.0 ）267 x 90mm（10.5 x 3.5 ） 200 x 57mm（7.87 x 2.25 ）215 x 63mm（8.5 x 2.5 ）222 x 70mm（8.75 x 2.75 ） 240 x 76mm（9.5 x 3.0 ）

DOUBLEBARREL AIR & XV

¥81,400+tax / XV ¥81,400+tax

TWINTUBEテクノロジーに4種の独立したアジャスターを装備する

AIRサスペンション。XVモデルはエア室が大きいエクストラボリュームモデル。

※XVモデルは、CaneCreek-WEBの「DB Fitfinder」により推奨モデルを確認頂けます。 XV MODEL ■COLOR：BLACK ■WEIGHT：500g（サイズごと異なる） ■LENGTH：190 x 50mm（7.5 x 2.0 ）200 x 50mm（7.87 x 2.0 ）200 x 57mm（7.87 x 2.25 ） 216 x 63mm（8.5 x 2.5 ）222 x 63mm（8.75 x 2.5 ）222 x 70mm（8.75 x 2.75 ） 240 x 76mm（9.5 x 3.0 ）267 x 90mm（10.5 x 3.5 ） 200 x 57mm（7.87 x 2.25 ）215 x 63mm（8.5 x 2.5 ）222 x 70mm（8.75 x 2.75 ） 267 x 90mm（10.5 x 3.5 ）

DOUBLEBARREL AIR CS & CS XV

¥85,800+tax / XV ¥85,800+tax

DOUBLE BARREL AIRにクライム時に有効なClib Switchを搭載したモデル。

※XVモデルは、CaneCreek-WEBの「DB Fitfinder」により推奨モデルを確認頂けます。 XV MODEL （取付アダプター別売）

DOUBLEBARREL AIR IL

¥58,000+tax

新しいオイルシールヘッドとエアスプリング、

CLIMB SWITCHを装備した、

DB AIRの新しいTRAIL / ALLMOUNTAIN用モデル。

■COLOR：BLACK ■WEIGHT：397g（216 mm x 63mm 本体のみ） ■LENGTH：165/38mm 170/30mm 170/35mm 184/44mm 190/40mm 190/45mm 190/50mm 200/50mm 200/57mm 210/50mm 210/55mm 216/57mm Specialized Enduro 216/63mm （取付アダプター別売） （取付アダプター別売） （取付アダプター別売）

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

LEZYNE

ROTOR

CANE CREEK

RESPO

FIVE TEN

RENTHAL

THUDBUSTER LT

¥26,400+tax

¥2,420+tax

パラレルリンクシステムを採用した

サスペンションシートポスト。

スムーズな動きで衝撃からライダーを守ります。

ロングトラベルモデル。

THUDBUSTER LT用

硬さ調整エラストマー。

■COLOR：BLACK ■SIZE：25.4 / 26.0 / 26.2 / 26.8 / 27.0 27.2 / 30.9 / 31.6 mm ■トラベル量：76mm ■WEIGHT：540∼570g ■ポスト長：400mm ※ EX-LONG φ27.2 / 450mmモデルも有り。 ■COLOR：BLACK

THUDBUSTER

OTHER ITEM

Fffective and Versatile Suspension Seatpost

自転車は路面の変化や衝撃によって独特でダイナミックな動きをします。そしてその一連の動きには終わりがありません。

ただ、はっきりとわかっているのは、路面からの衝撃に対しての自転車の動きは、後輪は前輪を中心として弧を描き、そして、前

輪は後輪を中心とした弧を描いて動くことです。路面からの衝撃は後輪を持ち上げて、後輪はライダーとサドルを上に、そして、

前に押し出します。その時Thudbusterは、力を吸収するために、衝撃が来た方向（後部下方向）に向かって縮みます。つまり、

Thudbusterは後部下方向へ動き自転車の動きを十分に吸収してくれるため、サドルの位置は変わらないのです。

逆にテレスコピックタイプのサスペンションシートポストは、シートチューブに沿ってしか動きません。路面からの衝撃は前述

の通り前部上方向に向かうのに対しサスペンションの動く向きは衝撃の入力方向から50度以上も外れています。90度になる

と完全にロックアウトしてしまうのに対し50度なので、必然的に途中でロックアウト状態になってしまいます。

これではよりアクティブに動くThudbusterデザインに比べると効率的ではありません。

Thudbusterは、他メーカーが採用している上下に動くテレスコピック式ではなく、特許取得のパラレルリンクシステムを採用。

このシステムにより、テレスコピック式のデメリットの、ペダリング時に上下に動く違和感が大きく減少。下りでペダリングをして

いない時の大きな衝撃には、しなやかにショックを吸収します。それにより、トラクションやコントロール性、そして快適性を得ら

れることがメリットを生み出します。Thudbusterには2つのモデル（ShortTravelとLongTravel）があり、エラストマーを組

み合わせることにより、体重と好みに合わせ調整できます。

Parallel-Linkage Technologyにより

サドルは後輪に向けて違和感のない動きを実現。

THUDBUSTER LT

ELASTOMERS

¥2,860+tax

THUDBUSTER LT用

ダストカバー。

■COLOR：BLACK

CRUDBUSTER LT

THUDBUSTER ST

¥26,400+tax

¥2,420+tax

パラレルリンクシステムを採用した

サスペンションシートポスト。

スムーズな動きで衝撃からライダーを守ります。

ショートトラベルモデル。

THUDBUSTER ST用

硬さ調整エラストマー。

■COLOR：BLACK ■SIZE：25.4 / 26.8 / 27.0 / 27.2 / 30.9 / 31.6 mm ■トラベル量：33mm ■WEIGHT：454∼474g ■ポスト長：353mm ※ EX-LONG φ27.2 / 403mmモデルも有り。 ■COLOR：BLACK

THUDBUSTER ST

ELASTOMERS

¥2,860+tax

THUDBUSTER ST用

ダストカバー。

■COLOR：BLACK

CRUDBUSTER ST

通常のシムより長めに作られた、

非常に精度の高いシートポストシム。

シートポスト25.4mmと27.2mm用。

■COLOR：BLACK ■SIZE：

SEATPOST SHIM

¥1,540+tax

25.4 to 26.0, 26.2, 26.4, 26.6, 26.8, 27.0, 27.2 27.2 to 28.6, 29.0, 29.2, 29.4, 29.6, 29.8, 30.0, 30.2, 30.4, 30.6, 30.8, 30.9, 31.4, 31.6, 31.8

DOUBLEBARREL

HARDWARE

6mm ¥2,640+tax / 8mm ¥3,300+tax

ダブルバレル 取付アダプター。

■SIZE：

DOUBLE BARREL COIL

¥81,400+tax

TWINTUBEテクノロジーに4種の独立した

アジャスターを装備するリヤサスペンション。

■COLOR：BLACK ■WEIGHT：442g（ダンパーのみ/サイズごと異なる） ■LENGTH：190 x 50mm（7.5 x 2.0 ） 200 x 50mm（7.87 x 2.0 ） 200 x 57mm（7.87 x 2.25 ） 216 x 63mm（8.5 x 2.5 ） 222 x 63mm（8.75 x 2.5 ） 222 x 70mm（8.75 x 2.75 ） 240 x 76mm（9.5 x 3.0 ） 267 x 90mm（10.5 x 3.5 ）

DOUBLE BARREL COIL CS

¥84,000+tax

■COLOR：BLACK ■WEIGHT：454g（ダンパーのみ/サイズごと異なる） ■LENGTH：200 x 50mm（7.87 x 2.0 ） 200 x 57mm（7.87 x 2.25 ） 216 x 63mm（8.5 x 2.5 ） 222 x 63mm（8.75 x 2.5 ） 222 x 70mm（8.75 x 2.75 ）

DOUBLE BARREL COIL IL

¥56,000+tax

■COLOR：BLACK ■WEIGHT：285g（ダンパーのみ/サイズごと異なる） ■LENGTH：190 x 40mm (7.48 x 1.56 ) 190 x 45mm (7.48 x 1.77 ) 190 x 50mm (7.48 x 1.96 ) 200 x 50mm (7.87" x 1.96") 200 x 57mm (7.87" x2.25") 210 x 50mm (8.2" x 1.96") 210 x 55mm (8.2" x 2.16") 216 x 63mm (8.5" x 2.5") 21.8x6mm / 22.1x6mm / 24.0x6mm / 25.0x6mm / 25.4x6mm / 27.9x6mm / 30.0x6mm / 39.8x6mm / 40.0x6mm / 41.0x6mm / 15.9x8mm / 19.0x8mm / 21.8x8mm / 22.1x8mm / 22.2x8mm / 24.0x8mm / 25.4x8mm / 30.0x8mm / 33.6x8mm / 34.0x8mm / 40.0x8mm / 41.0x8mm / 42.0x8mm / 49.0x8mm / 50.0x8mm / 56.0x8mm / 60.0x8mm / 22.1x10mm

DOUBLEBARREL

SPRING STEEL

¥5,720+tax

ダブルバレル コイル用 スチールスプリング。

■SIZE： 2.25/350 / 2.25/400 / 2.25/450 / 2.25/500 / 2.25/550 / 2.5/500 / 2.5/350 / 2.5/400 / 2.5/450 / 2.5/500 / 2.5/550 / 3/250 / 3/300 / 3/350 / 3/400 / 3/450 / 3/500 / 3.5/200 / 3.5/225 / 3.5/250 / 3.5/275 / 3.5/300 / 3.5/350 / 3.5/400

COILモデルに、更にクライミングに有効な革新

的機構Climb Switchが搭載されたDB COIL

CS。

CSとは、不用意な動きを無くすことによりトラク

ションが劇的に上がる。これにより、ロスなく快

適に登りが上ることができる。

INLINEのCOILヴァージョン。TRAIL/ALL

MOUNTAIN向け軽量モデル。リニアなスプリ

ングの動きで下りを積極的にコントロール。

（スプリング・取付アダプター別売） （スプリング・取付アダプター別売） （スプリング・取付アダプター別売）

ENDURO

TRAIL

ENDURO

DH
