PDF/X4作成～入稿の手引き
渕上印刷

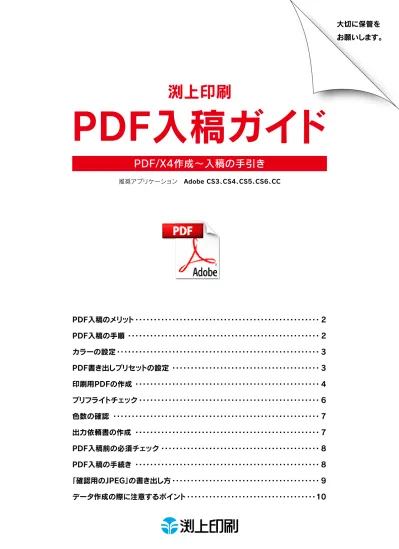

PDF入稿ガイド
PDF入稿のメリット・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2 PDF入稿の手順・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2 カラーの設定・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3 PDF書き出しプリセットの設定・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3 印刷用PDFの作成・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・4 プリフライトチェック・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・6 色数の確認 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・7 出力依頼書の作成 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・7 PDF入稿前の必須チェック・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 PDF入稿の手続き ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 「確認用のJPEG」の書き出し方・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・9 データ作成の際に注意するポイント・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 大切に保管を お願いします。 推奨アプリケーション Adobe CS3、CS4、CS5、CS6、CCPDF書き出しプリセットの設定
❶専用PDF設定プリセットのダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→専用PDF書き出しプリセットのダウンロード より、下記の表を参考に、ご使用のアプリケーションにあった専用PDF設定プリセットをダウンロードします。❷専用PDF設定プリセットのインストール
下記の方法でインストールしてください。 ●Illustrator CS4～ メニュー：「編集」→「Adobe PDFプリセット」を選択します。 InDesign CS4～ メニュー：「ファイル」→「PDF 書き出しプリセット」→「定義」を選択します。 Adobe PDFプリセットのダイアログが出てくるので「読み込み」をクリックします。 ファイルを選択する画面になりますので、ダウンロードした専用PDF設定ファイルを選択して「開く」をクリックします。当社の印刷に適したPDF書き出しプリセットの設定を紹介します。
Adobe CS5.5～CC 推奨 アプリケーション(バージョン) 専用PDF設定プリセット PDF/X-1a :2001 Adobe CS3～CS5 Adobe CS～CS2 渕上用PDFX4CS5.5-CC.joboptions 渕上用PDFX4CS3-CS5.joboptions 渕上用PDFX1aCS-CS2.joboptions PDF形式 PDF/X-4 PDF/X-4 推奨 Adobe CS4を基準に説明しています。他のバージョンとは表記が異なります。 PDF形式 PDF/X-4 PDF/X-1a:2001 推奨 △分割されます ＊スジが入ったり文字が画像化することがあります。 ◎保持 透明効果PDF形式の透明効果について
印刷用PDFの作成カラーの設定
Adobe Bridge を使ったカラー設定
Adobe Bridgeを使うと、Illustrator、Photoshop、InDesignの カラー設定をまとめて設定することができます。 ●メニュー：「編集」→「Creative Suite のカラー設定」で 「プリプレス用-日本2」を選び、「適用」を押してください。カラー設定はPDF書き出しに影響します。
オフセット印刷を前提としたカラー設定をご紹介します。
オフセット印刷用のプロファイルである「Japan Color 2001 Coated」が 組み込まれている「プリプレス用-日本2」を推奨しています。
PDF入稿のメリット
PDF入稿の手順
PDF入稿のメリット
メリット1
メリット2
メリット3
PC環境を選びません。
PDFファイルは、WindowsやMacOS、Linuxなど、OS
を問わず作成・閲覧・印刷することが可能です。
安全でスムーズなデータ入稿を可能にするPDF入稿を推奨しております。
本マニュアルを読みながら以下の手順でPDF入稿を行ってください。
画像ファイルの添付漏れがなくなる。
PDFファイルに画像を埋め込むことでリンク画像の添
付漏れを防ぐことができます。
入稿するデータの数を少なくすることにより、データ
のやりとりがスムーズになります。
使用フォントを気にせず作業ができる。
PDFファイルに埋め込むことが可能なフォントであれ
ば、使用するフォントを気にせず入稿用データを作成
することが可能です。
＊PDFファイルに埋め込む事が出来ないフォントがあります。 Adobe Acrobat Proでご確認ください。3ページ 一度設定すれば以降は設定の必要はありません 印刷用PDF作成の準備 カ ラー の 設定 PDF 書き出し プ リセ ッ ト の 設定 印刷用PDF の 作成 プ リ フ ラ イトチ ェ ッ ク 色数 の 確認 出力依頼書 の 作成 PDF入稿前 の 必須チ ェ ッ ク PDF入稿 の 手続き 3ページ 4ページ 6・7ページ 7ページ 8ページ 8ページ 訂正作業が発生した場合、当社では作業はいたしかねますので、再度、入稿していただく事になります。 ご注意 2
PDF書き出しプリセットの設定
❶専用PDF設定プリセットのダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→専用PDF書き出しプリセットのダウンロード より、下記の表を参考に、ご使用のアプリケーションにあった専用PDF設定プリセットをダウンロードします。❷専用PDF設定プリセットのインストール
下記の方法でインストールしてください。 ●Illustrator CS4～ メニュー：「編集」→「Adobe PDFプリセット」を選択します。 InDesign CS4～ メニュー：「ファイル」→「PDF 書き出しプリセット」→「定義」を選択します。 Adobe PDFプリセットのダイアログが出てくるので「読み込み」をクリックします。 ファイルを選択する画面になりますので、ダウンロードした専用PDF設定ファイルを選択して「開く」をクリックします。当社の印刷に適したPDF書き出しプリセットの設定を紹介します。
Adobe CS5.5～CC 推奨 アプリケーション(バージョン) 専用PDF設定プリセット PDF/X-1a :2001 Adobe CS3～CS5 Adobe CS～CS2 渕上用PDFX4CS5.5-CC.joboptions 渕上用PDFX4CS3-CS5.joboptions 渕上用PDFX1aCS-CS2.joboptions PDF形式 PDF/X-4 PDF/X-4 推奨 Adobe CS4を基準に説明しています。他のバージョンとは表記が異なります。 PDF形式 PDF/X-4 PDF/X-1a:2001 推奨 △分割されます ＊スジが入ったり文字が画像化することがあります。 ◎保持 透明効果PDF形式の透明効果について
印刷用PDFの作成カラーの設定
Adobe Bridge を使ったカラー設定
Adobe Bridgeを使うと、Illustrator、Photoshop、InDesignの カラー設定をまとめて設定することができます。 ●メニュー：「編集」→「Creative Suite のカラー設定」で 「プリプレス用-日本2」を選び、「適用」を押してください。カラー設定はPDF書き出しに影響します。
オフセット印刷を前提としたカラー設定をご紹介します。
オフセット印刷用のプロファイルである「Japan Color 2001 Coated」が 組み込まれている「プリプレス用-日本2」を推奨しています。
PDF入稿のメリット
PDF入稿の手順
PDF入稿のメリット
メリット1
メリット2
メリット3
PC環境を選びません。
PDFファイルは、WindowsやMacOS、Linuxなど、OS
を問わず作成・閲覧・印刷することが可能です。
安全でスムーズなデータ入稿を可能にするPDF入稿を推奨しております。
本マニュアルを読みながら以下の手順でPDF入稿を行ってください。
画像ファイルの添付漏れがなくなる。
PDFファイルに画像を埋め込むことでリンク画像の添
付漏れを防ぐことができます。
入稿するデータの数を少なくすることにより、データ
のやりとりがスムーズになります。
使用フォントを気にせず作業ができる。
PDFファイルに埋め込むことが可能なフォントであれ
ば、使用するフォントを気にせず入稿用データを作成
することが可能です。
＊PDFファイルに埋め込む事が出来ないフォントがあります。 Adobe Acrobat Proでご確認ください。3ページ 一度設定すれば以降は設定の必要はありません 印刷用PDF作成の準備 カ ラー の 設定 PDF 書き出し プ リセ ッ ト の 設定 印刷用PDF の 作成 プ リ フ ラ イトチ ェ ッ ク 色数 の 確認 出力依頼書 の 作成 PDF入稿前 の 必須チ ェ ッ ク PDF入稿 の 手続き 3ページ 4ページ 6・7ページ 7ページ 8ページ 8ページ 訂正作業が発生した場合、当社では作業はいたしかねますので、再度、入稿していただく事になります。 ご注意 3
プリフライトチェックチェックへ
Illustratorで冊子を制作される場合は、
ページ単位のサイズでPDFを作成してください
お手数ですが下記の方法で対応をお願いします。 IllustratorデータをInDesignに貼り込んで、ページ単位のPDFを作成してください。 Illustratorファイルの保存形式CS2以前のバージョンはIllustrator eps保存します。 CS3以降のバージョンはIllustrator ai形式で保存します。
配置したIllustratorファイルの位置、倍率、角度が正しいことを必ずご確認ください。 ＊塗り足しが必要な場合には、裁ち落とし領域まで絵柄があることをご確認ください。 InDesignでIllustratorファイルを配置する際、 読み込みオプションにチェックを入れてください。 ドキュメントサイズで制作している場合には、 オプション／トリミング：「裁ち落とし」を選択して配置してください。 トンボを付けて制作している場合には、 オプション／トリミング：「バウンディングボックス」を選択して配置してください。 Illustratorで見開きで作成したデータは、2ページにまたがる様に配置してください。 ドキュメントを開いた状態で、メニュー：ファイル→PDF書き出しプリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。 ＊「見開き印刷」のチェックは入れないでください。
InDesign
P1 P2 1ファイル1GB以下
PDFのファイルサイズに注意しましょう
ファイルサイズ（1ファイルあたり）が1GBを超えないようにしてください。 冊子の印刷物でファイルサイズが1GBを超える場合は、ページを分割してPDFを作成してださい。 ご注意 3mm塗り足し 3 mm塗り足し InDesign ドキュメントサイズ InDesign ドキュメントサイズ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○ ○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○ ○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○Illustrator CS3以降でPDFを作成する方法
ドキュメントを開いた状態で、メニュー：ファイル→別名保存 ファイルの種類を「Adobe PDF」を選択し、Adobe PDF プリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。InDesignでPDFを作成する方法
ドキュメントを開いた状態で、メニュー：ファイル→PDF書き出しプリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。 ＊「見開き印刷」のチェックは入れないでください。 ●Illustrator CS～CS2でPDFを作成する場合 CS2以前のバージョンは、必要に応じてトンボ（トリムマーク）を付けてください。 フォントのアウトライン化を行ってください。 ＊メニューより書式→フォントの検索・置換を選択し、フォントが残っていないかご確認ください。Illustrator
InDesign
印刷用PDFの作成
PDF/X4形式のPDFファイルを作成する方法を紹介します。
Adobe CS4を基準に説明しています。他のバージョンとは表記が異なります。 Illustrator CS3～では、トンボの無い、塗り足し込みのサイズのPDFが作成されます。 InDesign CS4～ライブプリフライトを活用して制作過程での基本的な問題を解消しておきましょう。 ←チェックは入れません 単ページ 単ページ 渕上用PDFX4CS3-CS5 渕上用PDFX4CS3-CS5 渕上用PDFX4CS3-CS5 4プリフライトチェックチェックへ
Illustratorで冊子を制作される場合は、
ページ単位のサイズでPDFを作成してください
お手数ですが下記の方法で対応をお願いします。 IllustratorデータをInDesignに貼り込んで、ページ単位のPDFを作成してください。 Illustratorファイルの保存形式CS2以前のバージョンはIllustrator eps保存します。 CS3以降のバージョンはIllustrator ai形式で保存します。
配置したIllustratorファイルの位置、倍率、角度が正しいことを必ずご確認ください。 ＊塗り足しが必要な場合には、裁ち落とし領域まで絵柄があることをご確認ください。 InDesignでIllustratorファイルを配置する際、 読み込みオプションにチェックを入れてください。 ドキュメントサイズで制作している場合には、 オプション／トリミング：「裁ち落とし」を選択して配置してください。 トンボを付けて制作している場合には、 オプション／トリミング：「バウンディングボックス」を選択して配置してください。 Illustratorで見開きで作成したデータは、2ページにまたがる様に配置してください。 ドキュメントを開いた状態で、メニュー：ファイル→PDF書き出しプリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。 ＊「見開き印刷」のチェックは入れないでください。
InDesign
P1 P2 1ファイル1GB以下
PDFのファイルサイズに注意しましょう
ファイルサイズ（1ファイルあたり）が1GBを超えないようにしてください。 冊子の印刷物でファイルサイズが1GBを超える場合は、ページを分割してPDFを作成してださい。 ご注意 3mm塗り足し 3 mm塗り足し InDesign ドキュメントサイズ InDesign ドキュメントサイズ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○ ○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○ ○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○ ○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○Illustrator CS3以降でPDFを作成する方法
ドキュメントを開いた状態で、メニュー：ファイル→別名保存 ファイルの種類を「Adobe PDF」を選択し、Adobe PDF プリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。InDesignでPDFを作成する方法
ドキュメントを開いた状態で、メニュー：ファイル→PDF書き出しプリセットで 専用PDF設定プリセット（P3参照）を選択し保存します。 ＊「見開き印刷」のチェックは入れないでください。 ●Illustrator CS～CS2でPDFを作成する場合 CS2以前のバージョンは、必要に応じてトンボ（トリムマーク）を付けてください。 フォントのアウトライン化を行ってください。 ＊メニューより書式→フォントの検索・置換を選択し、フォントが残っていないかご確認ください。Illustrator
InDesign
印刷用PDFの作成
PDF/X4形式のPDFファイルを作成する方法を紹介します。
Adobe CS4を基準に説明しています。他のバージョンとは表記が異なります。 Illustrator CS3～では、トンボの無い、塗り足し込みのサイズのPDFが作成されます。 InDesign CS4～ライブプリフライトを活用して制作過程での基本的な問題を解消しておきましょう。 ←チェックは入れません 単ページ 単ページ 渕上用PDFX4CS3-CS5 渕上用PDFX4CS3-CS5 渕上用PDFX4CS3-CS5 5※広い範囲のK100％は、オーバープリントにより、下地が透けて印刷される恐れがありますのでご注意ください。 ※部分的にオーバープリントをかけたくないK100％の文字や図形がある場合は、（K100＋C30）等の処理が必要になります。 ※全体的にK100％へのオーバープリントが不要な場合は、弊社営業にご相談の上、メモ欄に「オーバープリント不要」と明記願います。 チェック項目（必須） 出力依頼書 本 社TEL（099）268-1002 FAX（099）266-3423 TEL（099）269-4123 FAX（099）284-5050 クリエイティブ本部 □サイズ確認。（ドキュメントサイズを印刷サイズで作成またはトンボを付けてください。） □色数確認。（アクロバットの出力プレビューで色数が合っているか確認してください。） □塗り足し確認。（写真等が断ち切りの場合、３mｍ塗り足しが必要です。） ※印刷対応（X1/a・X4）で作成されていない場合、色が変わったり文字や画像がぼやけます。 ※フォントが埋め込まれていない場合、別のフォントに置換される事があります。 □最終データのゲラが添付してある。（JPEG可／Illustrator入稿の場合はPDF可） （原寸サイズ / カラーのものはカラーで / トンボ付き） □不必要なデータは入っていない。 □ファイル構造がわかりやすい。 □ファイル名が簡潔でわかりやすい。（記号はハイフン（ - ）とアンダーバー（ _ ）のみ） □使用するデータ全て、ファイル名の重複がない。 （重複があると、違う写真にリンクされる可能性があります） ※PDFでの入稿をお願いしています。お問い合わせください。 □写真はCMYK（1色の場合はグレースケールもしくはモノクロ二階調）である。 （RGBをＣＭＹＫ、または1色への変換を依頼する場合は、完成度の写真処理有にチェック） □解像度は350ｄｐｉで、Illustratorにほぼ原寸で貼っている。 □eps保存の場合「トランスファー関数」「ハーフトーンスクリーン」のチェックを外す。 ※合成など特殊処理写真の色補正を依頼する場合は、統合せずpsdファイルを配置。 ※出来るだけレイヤーは統合する。 □サイズは正確である。 □ドキュメントサイズで作成していない場合は、トンボを付けている。 □フォントは全てアウトラインしている。（フォント検索で確認） □不要なオーバープリントはない。（オーバープリントプレビュー/分版プレビューで確認） □グラデーションは新規で作成している。 □不要な図形・文字・ポイントが残っていない。（隠さず削除） □不要なレイヤーは削除している。（隠さず削除） □トンボ外にはみ出したオブジェクトはマスク処理している。 □特色を特色として使用しない場合、プロセスカラーに分解している。 （スウォッチパレットで未使用のカラーを削除して確認 ※ＣＳ6以上は特色設定注意） デザイン課 渕上営業 デザイン制作 作業者印 Ｐｈｏｔｏｓｈｏｐ ＜ ｐｓｄ 形式推奨 ＞ Others Illustrator ＜ ai 形式で入稿してください ＞ PDF ＜ PDF/X-1a もしくは PDF/X4推奨 ＞ InDesign 記入日： 月 日 □Adobe Illustrator （ 8.0・CS2・CS3・CS4・CS6・他 ） □Adobe Photoshop （ 7.0・CS2・CS3・CS4・CS6・他 ） □Adobe Acrobat（PDF） （ 7Pro・9Pro・X Pro・他 ）
※Adobe CC は未対応です。CCで作成された場合は“CS6”保存をして入稿してください。 □Microsoft Excel （ 2003・2007・他 ） □Microsoft word （ 2003・2007・他 ） □Microsoft PowerPoint （ 2003・2007・他 ） □Microsoft Publisher （ 2003・2007・他 ） □その他（ ） ■得意先名 ■制作会社（会社名） ■入稿メディア ■出力ファイル名（拡張子まで） □PDF（ X1/a ・ X4 ） □出力のみ（Illustrator完全データ） □写真処理有り（色補正依頼） □文字修正有り □Excel/word等（office製品） □その他（ ） □MO＿＿＿枚 □CD＿＿＿枚 □DVD＿＿＿枚 □USB＿＿＿枚 □メモリカード等＿＿＿枚 □FD＿＿＿枚 ■サイズ ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 ■サイズ ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 ■サイズ ■フォルダ名 ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 □Macintosh □Windows □アウトライン済み □ＯＴＦフォント □全て埋め込み □その他（ ） ■完成度 ■使用システム ■入稿するデータのアプリケーション ■使用フォント TEL ■品名 □サーバ（ ） □メール ： 宛先 （ ） ● 依頼書のご記入に関しまして、ご不明な点がございましたらお気軽にお尋ねください。 ☎099-269-4123 ● 例： 入稿用.ai 〈※これが書かれていないと出力出来ません。〉 〈バージョンまで必ず記入してください〉 〈 サーバ入稿等、フォルダの中にデータが入っている 〉 場合はこちらにフォルダ名を書いてください。 注意事項 弊社では、K100％の文字や図形には自動的にオーバープリントがかかります。 （PDF入稿） 入稿前のデータチェックにご利用ください。 ○○○○○○○○ ○○○○○○○○ ○○○デザイン会社 000-000-0000 5 31 210×297 ○○○○○○.pdf ○○○○○○ ○○○○○デザイン 4 0 12 ○○ PDF入稿前の必須チェック・PDF入稿の手続きへ
出力依頼書の作成
PDF入稿の手続きに必要な「出力依頼書」を説明します。
記入見本❷出力依頼書の記入と提出
当社の出力依頼書に諸項目を記入してください。 ご確認 ください Illustratorで「渕上出力依頼書.ai」を開き記入します。 Illustratorで記入する Illustratorで記入する場合 IllustratorでPDFを作成します。 物件名など分かりやすいファイル名にしてください。 PDFを作成する 担当の営業が案内する送り先へ提出してください。 当社へ提出してください お手数ですが、ご依頼主様の方で 「渕上出力依頼書（手書き用）.pdf」を出力してください。 手書き用出力依頼書を出力する 手書きで記入する場合 手書きで記入する 担当の営業が案内する送り先へFAXで提出してください。 ＊送り先をお間違えにならないように、お気をつけください。 当社へ提出してください❶出力依頼書のダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→出力依頼書のダウンロードより、 下記の表を参考に、出力依頼書のデータをダウンロードします。色数の確認
印刷用のPDFに対して、Adobe Acrobat Proの出力プレビューを使って
色数を確認する方法を紹介します。
●入稿用PDFをAdobe Acrobat Proで開きます。
Acrobat 9 Pro メニュー：「アドバンスト」→「印刷工程」→「出力プレビュー」
AcrobatⅩPro ツールのメニュー：「印刷工程」→「出力プレビュー」
で色の使用状況を目視で確認することができます。
通常用 渕上出力依頼書-入力用.ai 手書き用 渕上出力依頼書-手書き用.pdf
推奨
印刷用のPDFに対して、Adobe Acrobat Proのプリフライト機能を使って
基本的なチェックをする方法を紹介します。
Adobe Acrobat 9Pro ⅩProを基準に説明しています。他のバージョンとは表記が異なります。
プリフライトチェック
❶専用プリフライトプロファイルのダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→専用プリフライトプロファイルの ダウンロードより、専用プリフライトプロファイルをダウンロードします。❷専用プリフライトプロファイルのインストール
Acrobat 9 Pro メニュー：「アドバンスト」→「プリフライト」を選択します。 AcrobatⅩPro ツールのメニュー：「印刷工程＊」→「プリフライト」を選択します。 ＊ツールメニューに「印刷工程」が表示されていない場合には、ツールメニューの右上のボタンより「印刷工程」を選択してください。 プリフライトのダイアログが出てくるので「オプション」→ 「プリフライトプロファイルを取り込み」をクリックします。 ファイルを選択する画面で、ダウンロードした専用PDF設定 ファイルを選択して「開く」をクリックします。❸プリフライトチェック
●入稿用PDFをAdobe Acrobat Proで開きます。
「プリフライト」を選択します。 「渕上印刷PDFチェックPDFX4」を選択し「解析」します。 ●解析が終了後、結果が表示されます。 問題がない場合 問題がある場合 結果に問題がある場合、「スナップビューで表示」にて、いずれか の問題箇所をクリックすると、その部分を別ウインドウで表示さ せることができます。 問題がある場合には ⇩ ⇩ 元データで問題を解決して再度PDFを作成してください ⇩ 再度プリフライトチェックを行ってください ⇩
問題が無ければ、PDF入稿へ
渕上PDFチェックPDFX4 ＊PDF/X-1a:2001は、プロファイル「PDF/X-1aへの準拠を確認」を選択～解析してください。 RGB画像の有無・不要な特色・白のオーバープリント・フォントのアウトラインは制作データでご確認ください。 ●PDF/X-4は、 をダウンロード 塗り足しや画像解像度は確認できません。データ作成時にご注意ください。 渕上PDFチェックPDFX4 6※広い範囲のK100％は、オーバープリントにより、下地が透けて印刷される恐れがありますのでご注意ください。 ※部分的にオーバープリントをかけたくないK100％の文字や図形がある場合は、（K100＋C30）等の処理が必要になります。 ※全体的にK100％へのオーバープリントが不要な場合は、弊社営業にご相談の上、メモ欄に「オーバープリント不要」と明記願います。 チェック項目（必須） 出力依頼書 本 社TEL（099）268-1002 FAX（099）266-3423 TEL（099）269-4123 FAX（099）284-5050 クリエイティブ本部 □サイズ確認。（ドキュメントサイズを印刷サイズで作成またはトンボを付けてください。） □色数確認。（アクロバットの出力プレビューで色数が合っているか確認してください。） □塗り足し確認。（写真等が断ち切りの場合、３mｍ塗り足しが必要です。） ※印刷対応（X1/a・X4）で作成されていない場合、色が変わったり文字や画像がぼやけます。 ※フォントが埋め込まれていない場合、別のフォントに置換される事があります。 □最終データのゲラが添付してある。（JPEG可／Illustrator入稿の場合はPDF可） （原寸サイズ / カラーのものはカラーで / トンボ付き） □不必要なデータは入っていない。 □ファイル構造がわかりやすい。 □ファイル名が簡潔でわかりやすい。（記号はハイフン（ - ）とアンダーバー（ _ ）のみ） □使用するデータ全て、ファイル名の重複がない。 （重複があると、違う写真にリンクされる可能性があります） ※PDFでの入稿をお願いしています。お問い合わせください。 □写真はCMYK（1色の場合はグレースケールもしくはモノクロ二階調）である。 （RGBをＣＭＹＫ、または1色への変換を依頼する場合は、完成度の写真処理有にチェック） □解像度は350ｄｐｉで、Illustratorにほぼ原寸で貼っている。 □eps保存の場合「トランスファー関数」「ハーフトーンスクリーン」のチェックを外す。 ※合成など特殊処理写真の色補正を依頼する場合は、統合せずpsdファイルを配置。 ※出来るだけレイヤーは統合する。 □サイズは正確である。 □ドキュメントサイズで作成していない場合は、トンボを付けている。 □フォントは全てアウトラインしている。（フォント検索で確認） □不要なオーバープリントはない。（オーバープリントプレビュー/分版プレビューで確認） □グラデーションは新規で作成している。 □不要な図形・文字・ポイントが残っていない。（隠さず削除） □不要なレイヤーは削除している。（隠さず削除） □トンボ外にはみ出したオブジェクトはマスク処理している。 □特色を特色として使用しない場合、プロセスカラーに分解している。 （スウォッチパレットで未使用のカラーを削除して確認 ※ＣＳ6以上は特色設定注意） デザイン課 渕上営業 デザイン制作 作業者印 Ｐｈｏｔｏｓｈｏｐ ＜ ｐｓｄ 形式推奨 ＞ Others Illustrator ＜ ai 形式で入稿してください ＞ PDF ＜ PDF/X-1a もしくは PDF/X4推奨 ＞ InDesign 記入日： 月 日 □Adobe Illustrator （ 8.0・CS2・CS3・CS4・CS6・他 ） □Adobe Photoshop （ 7.0・CS2・CS3・CS4・CS6・他 ） □Adobe Acrobat（PDF） （ 7Pro・9Pro・X Pro・他 ）
※Adobe CC は未対応です。CCで作成された場合は“CS6”保存をして入稿してください。 □Microsoft Excel （ 2003・2007・他 ） □Microsoft word （ 2003・2007・他 ） □Microsoft PowerPoint （ 2003・2007・他 ） □Microsoft Publisher （ 2003・2007・他 ） □その他（ ） ■得意先名 ■制作会社（会社名） ■入稿メディア ■出力ファイル名（拡張子まで） □PDF（ X1/a ・ X4 ） □出力のみ（Illustrator完全データ） □写真処理有り（色補正依頼） □文字修正有り □Excel/word等（office製品） □その他（ ） □MO＿＿＿枚 □CD＿＿＿枚 □DVD＿＿＿枚 □USB＿＿＿枚 □メモリカード等＿＿＿枚 □FD＿＿＿枚 ■サイズ ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 ■サイズ ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 ■サイズ ■フォルダ名 ■色数 ： 表 色 / 裏 色■ページ数 頁 / 表紙（ 込 ・ 別 ）■綴じ ： □右綴 □左綴 □Macintosh □Windows □アウトライン済み □ＯＴＦフォント □全て埋め込み □その他（ ） ■完成度 ■使用システム ■入稿するデータのアプリケーション ■使用フォント TEL ■品名 □サーバ（ ） □メール ： 宛先 （ ） ● 依頼書のご記入に関しまして、ご不明な点がございましたらお気軽にお尋ねください。 ☎099-269-4123 ● 例： 入稿用.ai 〈※これが書かれていないと出力出来ません。〉 〈バージョンまで必ず記入してください〉 〈 サーバ入稿等、フォルダの中にデータが入っている 〉 場合はこちらにフォルダ名を書いてください。 注意事項 弊社では、K100％の文字や図形には自動的にオーバープリントがかかります。 （PDF入稿） 入稿前のデータチェックにご利用ください。 ○○○○○○○○ ○○○○○○○○ ○○○デザイン会社 000-000-0000 5 31 210×297 ○○○○○○.pdf ○○○○○○ ○○○○○デザイン 4 0 12 ○○ PDF入稿前の必須チェック・PDF入稿の手続きへ
出力依頼書の作成
PDF入稿の手続きに必要な「出力依頼書」を説明します。
記入見本❷出力依頼書の記入と提出
当社の出力依頼書に諸項目を記入してください。 ご確認 ください Illustratorで「渕上出力依頼書.ai」を開き記入します。 Illustratorで記入する Illustratorで記入する場合 IllustratorでPDFを作成します。 物件名など分かりやすいファイル名にしてください。 PDFを作成する 担当の営業が案内する送り先へ提出してください。 当社へ提出してください お手数ですが、ご依頼主様の方で 「渕上出力依頼書（手書き用）.pdf」を出力してください。 手書き用出力依頼書を出力する 手書きで記入する場合 手書きで記入する 担当の営業が案内する送り先へFAXで提出してください。 ＊送り先をお間違えにならないように、お気をつけください。 当社へ提出してください❶出力依頼書のダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→出力依頼書のダウンロードより、 下記の表を参考に、出力依頼書のデータをダウンロードします。色数の確認
印刷用のPDFに対して、Adobe Acrobat Proの出力プレビューを使って
色数を確認する方法を紹介します。
●入稿用PDFをAdobe Acrobat Proで開きます。
Acrobat 9 Pro メニュー：「アドバンスト」→「印刷工程」→「出力プレビュー」
AcrobatⅩPro ツールのメニュー：「印刷工程」→「出力プレビュー」
で色の使用状況を目視で確認することができます。
通常用 渕上出力依頼書-入力用.ai 手書き用 渕上出力依頼書-手書き用.pdf
推奨
印刷用のPDFに対して、Adobe Acrobat Proのプリフライト機能を使って
基本的なチェックをする方法を紹介します。
Adobe Acrobat 9Pro ⅩProを基準に説明しています。他のバージョンとは表記が異なります。
プリフライトチェック
❶専用プリフライトプロファイルのダウンロード
当社ホームページhttp://www.fuchigami.net/→PDF入稿のご案内→専用プリフライトプロファイルの ダウンロードより、専用プリフライトプロファイルをダウンロードします。❷専用プリフライトプロファイルのインストール
Acrobat 9 Pro メニュー：「アドバンスト」→「プリフライト」を選択します。 AcrobatⅩPro ツールのメニュー：「印刷工程＊」→「プリフライト」を選択します。 ＊ツールメニューに「印刷工程」が表示されていない場合には、ツールメニューの右上のボタンより「印刷工程」を選択してください。 プリフライトのダイアログが出てくるので「オプション」→ 「プリフライトプロファイルを取り込み」をクリックします。 ファイルを選択する画面で、ダウンロードした専用PDF設定 ファイルを選択して「開く」をクリックします。❸プリフライトチェック
●入稿用PDFをAdobe Acrobat Proで開きます。
「プリフライト」を選択します。 「渕上印刷PDFチェックPDFX4」を選択し「解析」します。 ●解析が終了後、結果が表示されます。 問題がない場合 問題がある場合 結果に問題がある場合、「スナップビューで表示」にて、いずれか の問題箇所をクリックすると、その部分を別ウインドウで表示さ せることができます。 問題がある場合には ⇩ ⇩ 元データで問題を解決して再度PDFを作成してください ⇩ 再度プリフライトチェックを行ってください ⇩
問題が無ければ、PDF入稿へ
渕上PDFチェックPDFX4 ＊PDF/X-1a:2001は、プロファイル「PDF/X-1aへの準拠を確認」を選択～解析してください。 RGB画像の有無・不要な特色・白のオーバープリント・フォントのアウトラインは制作データでご確認ください。 ●PDF/X-4は、 をダウンロード 塗り足しや画像解像度は確認できません。データ作成時にご注意ください。 渕上PDFチェックPDFX4 7「確認用のJPEG」の書き出し方
渕上印刷
クリエイティブ本部 〒891-0122 鹿児島県鹿児島市南栄3-1-6 ■PDF作成（データ・ソフト）に関するお問い合わせはTEL（099）269-4123
（中山・小田・愛甲） FAX（099）284-5050渕上印刷
本社・営業 〒891-0122 鹿児島県鹿児島市南栄3-1-6 ■PDF入稿の手続きに関するお問い合わせはTEL（099）268-1002
（担当営業） FAX（099）266-3423InDesign
●メニュー：「ファイル」→「書き出し」で ファイルの種類「JPEG」を選択Illustrator
●メニュー：「ファイル」→「書き出し」でファイルの種類「JPEG（jpg）」を選択 ❶アートボードサイズで制作している場合には、「各アートボードごと」にチェックを入れる （アートボード+裁ち落としサイズで書き出される） ＊チェックを入れないと、余白が省略されたり、アートボードの外のオブジェクトが含まれるなど、間違ったサイズで書き出される場合があります。 ❷トンボ（トリムマーク）を付けて制作している場合には、「各アートボードごと」にチェックを入れない （トンボ付きのサイズで書き出される） ＊トンボ外に不要なオブジェクトは残さないでください。複数のアートボードがある場合には、❶で書き出してください。 ↑❶の場合にはチェックを入れる ❷の場合にはチェックを入れない ↑画質は「8（最高（低圧縮率））」以上 ←解像度は「標準（150ppi）」 画質は「最高画質（低圧縮率）」→ ドキュメントの裁ち落とし設定を使用にチェック （塗り足し有のJPEGが作成されます）→ 解像度（ppi）は「150」→PDF入稿前の必須チェック
PDF入稿前の必須チェック
□
本マニュアルに沿って作成されたPDF/X4・PDF/X-1a:2001準拠のPDFですか？
□
仕上がりサイズは正しいですか？
□
版面位置は中央ですか？
□
塗り足し込みのサイズで作成されていますか？塗り足しの絵柄は足りていますか？
□
冊子はページ単位のサイズでPDFが作成されていますか？
》詳しくは5ページをご参照ください。□
フォントはすべて埋め込まれていますか？
Acrobat 9 Pro メニュー：「ファイル」→「プロパティ」→「フォント」で「埋め込み」・「埋め込みサブセット」と表示されていればOKです。
□
色数は合っていますか？
Acrobat 9 Pro メニュー：「アドバンスト」→「印刷工程」→「出力プレビュー」 AcrobatⅩPro ツールのメニュー：「印刷工程」→「出力プレビュー」 で色の使用状況を目視で確認することができます。PDF入稿の手続き
①.本マニュアルに沿って作成された「入稿用PDF」
②.「出力依頼書」
③.「確認用の出力紙」
もしくは
「確認用のJPEG」
内容の確認が取れている「出力紙」もしくは「JPEG※」 ※JPEGの書き出し方は9ページをご参照ください。これらをセットでご準備ください
①～③を「担当の営業が案内する送り先」へ提出してください
以下の手順に沿ってPDF入稿の手続きを行ってください。
提出完了のご連絡
お手数ですが担当の営業まで提出完了のご連絡をお願いします。 8「確認用のJPEG」の書き出し方
渕上印刷
クリエイティブ本部 〒891-0122 鹿児島県鹿児島市南栄3-1-6 ■PDF作成（データ・ソフト）に関するお問い合わせはTEL（099）269-4123
（中山・小田・愛甲） FAX（099）284-5050渕上印刷
本社・営業 〒891-0122 鹿児島県鹿児島市南栄3-1-6 ■PDF入稿の手続きに関するお問い合わせはTEL（099）268-1002
（担当営業） FAX（099）266-3423InDesign
●メニュー：「ファイル」→「書き出し」で ファイルの種類「JPEG」を選択Illustrator
●メニュー：「ファイル」→「書き出し」でファイルの種類「JPEG（jpg）」を選択 ❶アートボードサイズで制作している場合には、「各アートボードごと」にチェックを入れる （アートボード+裁ち落としサイズで書き出される） ＊チェックを入れないと、余白が省略されたり、アートボードの外のオブジェクトが含まれるなど、間違ったサイズで書き出される場合があります。 ❷トンボ（トリムマーク）を付けて制作している場合には、「各アートボードごと」にチェックを入れない （トンボ付きのサイズで書き出される） ＊トンボ外に不要なオブジェクトは残さないでください。複数のアートボードがある場合には、❶で書き出してください。 ↑❶の場合にはチェックを入れる ❷の場合にはチェックを入れない ↑画質は「8（最高（低圧縮率））」以上 ←解像度は「標準（150ppi）」 画質は「最高画質（低圧縮率）」→ ドキュメントの裁ち落とし設定を使用にチェック （塗り足し有のJPEGが作成されます）→ 解像度（ppi）は「150」→PDF入稿前の必須チェック
PDF入稿前の必須チェック
□
本マニュアルに沿って作成されたPDF/X4・PDF/X-1a:2001準拠のPDFですか？
□
仕上がりサイズは正しいですか？
□
版面位置は中央ですか？
□
塗り足し込みのサイズで作成されていますか？塗り足しの絵柄は足りていますか？
□
冊子はページ単位のサイズでPDFが作成されていますか？
》詳しくは5ページをご参照ください。□
フォントはすべて埋め込まれていますか？
Acrobat 9 Pro メニュー：「ファイル」→「プロパティ」→「フォント」で「埋め込み」・「埋め込みサブセット」と表示されていればOKです。
