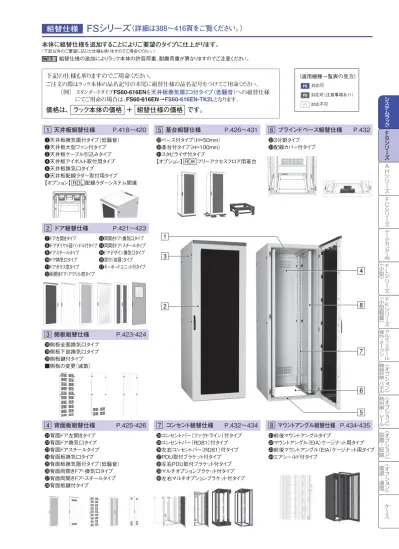

日東工業株式会社 総合カタログ

417

組替仕様

FSシリーズ

（詳細は388∼416頁をご覧ください。）

ご注意 組替仕様の追加によりラック本体の許容荷重、耐震荷重が異なりますのでご注意ください。

本体に組替仕様を追加することによりご要望のタイプに仕上がります。

（下記以外のご要望に応じた仕様も承りますのでご用命ください。）

1 天井板組替仕様

P.418∼420

2 ドア組替仕様

P.421∼423

3 側板組替仕様

P.423・424

4 背面板組替仕様

P.425・426 7 コンセント組替仕様

P.432∼434

8 マウントアングル組替仕様 P.434・435

5 基台組替仕様

P.426∼431

6 ブラインドベース組替仕様

P.432

❶天井板換気扇付タイプ（低騒音） ❷天井板大型ファン付タイプ ❸天井板ケーブル引込みタイプ ❹天井板アイボルト取付用タイプ ❺天井板換気口タイプ ❻天井板配線ラダー取付用タイプ 【オプション】 RDL 配線ラダーシステム関連 ❼ドア左開きタイプ ❽ドアダイヤル錠ハンドル付タイプ ❾ドアスチールタイプ ドア換気口タイプ ドアガラス窓タイプ 両開きドア・アクリル窓タイプ 側板全面換気口タイプ 側板下部換気口タイプ 側板鍵付タイプ ■側板の変更（減数） 背面ドア左開きタイプ 背面ドア換気口タイプ 背面ドアスチールタイプ 背面板換気口タイプ 背面板換気扇付タイプ（低騒音） 背面両開きドア・換気口タイプ 背面両開きドア・スチールタイプ 背面板鍵付タイプ コンセントバー（ファクトライン）付タイプ コンセントバー（RD81）付タイプ 左右コンセントバー（RD81）付タイプ PDU取付ブラケット付タイプ 左右PDU取付ブラケット付タイプ マルチオプションブラケット付タイプ 左右マルチオプションブラケット付タイプ 前後マウントアングルタイプ マウントアングル（EIA）ケージナット用タイプ 前後マウントアングル（EIA）ケージナット用タイプ エアシールド付タイプ ベース付タイプ（H=50mm） 基台付タイプ（H=100mm） スタビライザ付タイプ 【オプション】 RDK フリーアクセスフロア用基台 3分割タイプ 配線カバー付タイプ 両開きドア・換気口タイプ 両開きドア・スチールタイプ ドアデザイン換気口タイプ 窓付（前扉）タイプ キーボードユニット付タイプ

3

1

2

4

7

5

下記の仕様も承りますのでご用命ください。

ご注文の際はラック本体の品名記号の末尾に組替仕様の品名記号をつけてご用命ください。

〔例〕 スタンダードタイプFS60-616ENを

天井板換気扇2コ付タイプ（低騒音）

への組替仕様

にてご用命の場合は、FS60-616EN→

FS60-616EN-TK2L

となります。

価格は、 ラック本体の価格 ＋ 組替仕様の価格 です。

8

6

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ 〈適用機種一覧表の見方〉 FS 対応可  FS 対応可（注意事項あり）  FS 対応不可

❸

天井板ケーブル引込みタイプ

❺

天井板換気口タイプ RoHS RoHS 軟質パッキンにより配線量に関係なく開口部が調整できます。 開口の大きさは、入線量に応じて金具を移動させ変更することが 可能です。 天井開口部には、開口率76％の換気口（六角穴）が用いられております。 ラック上部の熱溜まり対策にご使用ください。 -TS -TC

❺

❸

品 名 記 号 標準価格 円 摘   要

-TC

8,100

ケーブル引込み孔付 品 名 記 号 標準価格 円 適 用 機 種

-TS

3,300

D=600mm

3,900

D=700mm

4,200

D=800mm

5,550

D=900mm

5,700

D=1,000mm

6,000

D=1,100mm

6,000

D=1,200mm 換気口（六角穴）

76％

の高開口率

優れた通気性を実現！！ -TB

❹

❹

天井板アイボルト取付用タイプ RoHS 天井板にアイボルト（RD71-16）（510頁）の取付けが可能です。 アイボルト取付穴にはブラインドキャップが付いています。 天井連結仕様の際にもご利用ください。 ご注意アイボルト（510頁）は付属していませんので、別途ご用命ださい。 品 名 記 号 標準価格 円 摘   要

-TB

9,750

アイボルト取付用

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

組替仕様

FSシリーズ

■天井板組替仕様

-TP

❷

❶

❷

天井板大型ファン付タイプ

❶

天井板換気扇付タイプ（低騒音） RoHS RoHS 大風量、低騒音、省エネ、省施工を実現した天井用大型ファンです。 天井面に大型ファン（PF-260（K））（500頁）が付いています。大型 ファンは別梱包で発送させていただきますのでご了承ください。 換気扇カバーの排気口にハニカム形状を採用することにより、優れた通気性を 実現しています。 天井面に換気扇・低騒音タイプ（PF-121CLと同等品）が付いています。交換 用換気扇はPF-121CL（499頁）をご用命ください。 コンセント付プラグコード付です。 スタンダードタイプの換気扇（500頁）への変更、温度調節器（499頁）も承りま すのでご用命ください。 品 名 記 号 標準価格 円 摘   要

-TP

48,500

大型ファン（PF-260）付

-TPK

60,500

大型ファン（PF-260K）付 品 名 記 号 標準価格 円 摘   要 備   考

-TK2L

20,500

換気扇・低騒音タイプ 2コ付

-TK3L

26,000

〃 3コ付

-TK4L

31,500

〃 4コ付

-TK6L

48,500

〃 6コ付 FS□60・70-6□□は除く （注） FSGは（W=700）のみ可。FSV、 FSHにご使用される場合は別途 お問合わせください。 （注） FSGは（W=700）のみ可。FSV、 FSHにご使用される場合は別途 お問合わせください。 〈アイボルト取付例〉 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ （注） FSGは（W=700）のみ可。FSV、FSHにご 使用される場合は別途お問合わせください。 FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSGFSNA FS FSR FST FSP FSA FSCFSL FSNFSB FSS FSSTFSV FSHFSGFSNA FS FSR FST FSP FSA FSCFSLFSNFSB FSS FSST FSV FSH FSGFSNA 適用機種 適用機種 適用機種 （注） FSV、FSHにご使用される場 合は別途お問合わせください。 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可 -TK4L 適用機種 適用機種 FS FSR FSTFSPFSA FSC FSLFSNFSB FSS FSST FSV FSH FSGFSNA FS FSR FSTFSPFSA FSC FSLFSNFSB FSS FSST FSV FSH FSGFSNA ハニカム 形状

419

本文の価格には消費税は含まれていません。

組替仕様

FSシリーズ

■天井板組替仕様

オプション・配線ラダーシステム関連

配線ラダーシステム

ヘッドラダーを取付ける際に！

ラック上部からの入出線を

きれいに収納する配線システム！

天井配線により床下空調の冷却ロスを低減し、

効率的な空調環境を実現します。

通信用配線孔（2ヵ所）、電源用配線孔（1ヵ所）、ブラインドパネル付です。 配線孔の周囲は、ケーブル保護用のエッジングを標準装備しています。 配線内容および容量に応じて、ヘッドラダーの取付位置（前後方向）が選択可能です。 AISLE CAPPING（アイルキャッピング）※_{「ヘッドキャップ（ＲＤＡ□-□Ｔ（Ｌ））」（451頁）} との同時取付けが可能です。

配線ラダーシステムのご注文方法

①組替仕様・天井板配線ラダー取付用タイプを選定してください。 ②ヘッドラダーは必要に応じて、ヘッドラダー用オプション・トップカバー、エンドカバー、セパレータを選定してください。 ③通路間の配線にはヘッドラダー用オプション・アイルラダーを選定してください。

ヘッドラダーの配線保持部は取回しがしやすい

ラダー（梯子）構造です。

ラック連結間とラック通路間の接続部は配線が

しやすい立体交差構造です。

AISLE CAPPING（アイルキャッピング） との

組合わせで床下空調の冷却ロスをさらに低減します。

❻

天井板配線ラダー取付用タイプ  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品

RDL

ヘッドラダー

ラック天井での配線処理に！

配線の取回しがしやすいラダー（梯子）構造です。 配線を結束テープ（ＲＤ８５２-５１）（516頁）により結束可能です。 配線を保持するラダーバーは左右に位置変更が可能です。 セパレータ（RDLX-SP）（420頁）による配線区分が可能です。 取付工具が不要で、ワンタッチファスナーによるツールレス固定が可能です。 納期 区分 品 名 記 号 標準価格 円 外形寸法 ㎜ 材  質 製品質量_kg 適用機種 ブラック塗装 W（ヨコ） H（タテ） D（フカサ）

⑤

RDL-6H

31,000

598 240 450 トラフサイド 〔鉄 ｔ１.６〕 ラダーバー 〔鉄 ｔ１.0〕 取付フレーム 〔鉄 ｔ１.６〕 5.9 組替仕様 FS□-TCL（W=600mm）

⑤

RDL-7H

32,000

698 〃 〃 6.5 組替仕様 FS□-TCL（W=700mm） RoHS RoHS ご注意 組替仕様・天井板配線ラダー取付用タイプ（-TCL）を必ず選定してください。（上記参照） H D W ラダーバー 取付フレーム トラフサイド ワンタッチファスナー 品 名 記 号 標準価格 円 摘  要 適用機種

-TCL

13,000

ヘッドラダー_取付用 W=600mm D=1,000mm以上_{H=2,000mm以上}

13,500

W=700mm ブラインドパネル エッジング AISLE CAPPING （アイルキャッピング） AHシリーズ（組替仕様-TCL） F S シリーズ（組替仕様-TCL） ヘッドラダー・オプション ヘッドラダー・オプション ラックオプション 天井板配線ラダー 取付用タイプ ラック組替仕様 ヘッドラダー アイルラダー エンドカバー セパレータ トップカバー 配線ラダーシステム レイアウトイメージ 連結間配線 連結間配線 通路間配線 ※ AISLE CAPPING（アイルキャッピング）は、株式会社NTTファシリティーズと 日東工業株式会社による共同開発品です。 AISLE CAPPING（アイルキャッピング）は、株式会社NTTファシリティーズ の特許発明が含まれています。 「AISLE CAPPING（アイルキャッピング）」は、株式会社NTTファシリティーズ の登録商標です。 -TCL

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ FS 対応可 FS 対応可（注意事項あり） FS 対応不可 （注） FSGは（W=700）のみ可。FSV、 FSHにご使用される場合は別途 お問合わせください。 適用機種 FS FSR FST FSP FSA FSC FSL FSN FSB FSS FSST FSV FSH FSGFSNA

ラッチによるツールレス固定が可能です。

オプション・配線ラダーシステム関連

RDLX-TC

トップカバー

RDLX-AL

アイルラダー

RDLX-SP

セパレータ

RDLX-EC

エンドカバー

ヘッドラダー上部の配線保護用に！

ラック列間の配線処理に！

ヘッドラダー内部の配線区分け用に！

連結端部の配線保護用に！

ヘッドラダーのラダーバーに取付けることにより、配線スペースの分割が 可能です。 連結金具（付属品）により連結されたセパレータ間の導通を確保します。 ヘッドラダーとの接続部は配線がしやすい立体交差構造です。 配線の取回しがしやすいラダー（梯子）構造です。  保護板ロックによるツールレス固定が可能です。 納期 区分 品 名 記 号 標準価格 円 外形寸法 ㎜ 材  質 製品質量_kg 適用機種 ブラック塗装 W（ヨコ） H（タテ） D（フカサ） ヘッドラダー

⑤

RDLX-TC6

8,000

597 7 454 鉄 ｔ１.０ 2.3 RDL-6H

⑤

RDLX-TC7

8,300

697 〃 〃 2.7 RDL-7H 納期 区分 品 名 記 号 標準価格 円 外形寸法 ㎜ 材  質 表面処理 製品質量 ｋｇ 適用寸法 ㎜ W（ヨコ） H（タテ） L（長さ） 通路幅

RDLX-AL12

41,500

220 50 3,000 アルミ アルマイト 6.2 1,200

RDLX-AL15

49,500

〃 〃 3,300 7.1 1,500 納期 区分 品 名 記 号 標準価格 円 外形寸法 ㎜ 材  質 製品質量_kg 適用機種 ブラック塗装 W（ヨコ） H（タテ） D（フカサ） ヘッドラダー

⑤

RDLX-SP6

4,800

597 152 32 鉄 ｔ１.０ 0.9 RDL-6H

⑤

RDLX-SP7

4,950

697 〃 〃 1.0 RDL-7H 納期 区分 品 名 記 号 標準価格 円 セット内容 外形寸法 ㎜ 材  質 製品質量_kg 適用機種 ブラック塗装 W（ヨコ） H（タテ） D（フカサ） ヘッドラダー

⑤

RDLX-EC

13,500

2枚入 7 180 454 鉄 ｔ１.０ 1.8 RDL-□H RoHS RoHS RoHS RoHS ご注意 アイルラダー（RDLX-AL）（下記参照）と同時取付けはできません。 ご注意 取付けにはヘッドラダー（RDL-□H）が必要となります。トップカバー（RDLX-TC）（上記参照）を同時取付けすることはできません。 トップカバー トップカバー ヘッドラダー （別売）ヘッドラダー （別売） セパレータ セパレータ セパレータ ラダーバー ヘッドラダー （別売）ヘッドラダー （別売） H D W ラッチ H W D ヘッドラダー （別売）ヘッドラダー （別売） エンドカバー エンドカバー H W D 保護板ロック  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品 W H L アイルラダー ヘッドラダー （別売）ヘッドラダー （別売） シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶

421

本文の価格には消費税は含まれていません。

組替仕様

FSシリーズ

RoHS RoHS RoHS RoHS RoHS

❽

ドアダイヤル錠ハンドル付タイプ

❼

ドア左開きタイプ

❾

ドアスチールタイプ ドア換気口タイプ ドアガラス窓タイプ 窓なしタイプのドアです。 ドアパネルの全面が換気口（六角穴）になっていますので自然換気が 可能です。 静電気対策、難燃対策としてご利用ください。 強化ガラス（t4）を使用しています。

■ドア組替仕様

ご注意ドアの換気口（六角穴）はドアと同色です。 ご注意設置済みラックへの組替えはできません。 -DMH -DP -G

❾

品 名 記 号 標準価格 円 適 用 機 種

-DMH

43,500

上記参照 品 名 記 号 標準価格 円 適 用 機 種

-F

ー1,350

H=800∼1,400mm

ー2,750

H=1,600mm

ー4,200

H=1,800mm

ー5,550

H=2,000mm

ー6,900

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種

-DP

12,000

H=800∼1,600mm

13,500

H=1,800mm

15,500

H=2,000mm

17,000

H=2,200mm 納期 区分 品 名 記 号 標準価格 円 適 用 機 種

☆

-G

17,000

H=1,600mm（W=800mmは除く）

19,500

H=1,800mm（W=800mmは除く）

22,000

H=2,000mm（W=800mmは除く）

24,000

H=2,200mm（W=800mmは除く） DMH 換気口（六角穴）

76％

の高開口率

優れた通気性を実現！！

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

（-DMHは本体納期「＋2日」となります。-Gは本体納期「＋10日」となります。）

データセンターなどに設置するラックのセキュリティ対策に！

キーレスにてサーバラックのセキュリティ管理が可能です。 4桁のダイヤル式で、10,000通りの設定が可能です。 非常解錠キー付（鍵番号違い）です。 強化ガラス（t4） 非常解錠キー付 ■上記は前後ドア2面分の組替価格です。 -F

❼

❽

☆

生産終了予定品 ■上記商品は2018年2月末をもちまして生産終了とさせていただきますのでご了承ください。 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ 適用機種 適用機種 適用機種 適用機種 FS FSR FST FSP FSA FSC FSL FSN FSB FSS FSSTFSV FSHFSGFSNA FS FSR FSTFSPFSA FSC FSLFSN FSB FSS FSST FSV FSH FSG FSNA FS 対応可  FS 対応可（注意事項あり） FS 対応不可 設置環境に合わせて、あらかじめ左開きドアの 指定が可能です。 品 名 記 号 標準価格 円 適 用 機 種

-DL

加算価格なし 上記参照 FS FSR FSTFSPFSA FSC FSLFSN FSB FSS FSSTFSV FSHFSG FSNA （注） FSGはW＝800のみ対応可。 -DL 適用機種 FS FSR FSTFSPFSA FSC FSLFSN FSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSP FSA FSC FSLFSN FSB FSS FSST FSV FSH FSG FSNA

両開きドア・アクリル窓タイプ 両開きドア・換気口タイプ ドアデザイン換気口タイプ 両開きドア・スチールタイプ

■ドア組替仕様

RoHS RoHS RoHS RoHS 一枚ドアでは、開閉スペースを確保できない 場合に有効です。 一枚ドアでは、開閉スペースを確保できない 場合に有効です。 両開きドアの全面が換気口（六角穴）に なっていますので自然換気が可能です。 ドアパネルの全面が換気口（六角穴）になって いますので自然換気が可能です。 一枚ドアでは、開閉スペースを確保できない 場合に有効です。 両開きドアの窓なしタイプです。 -DW2 -DDS -DF2 ドアの換気口（六角穴）はドアと同色です。 ご注意 ドアの換気口（六角穴）はブラック色です。 ご注意 品 名 記 号 標準価格 円 適 用 機 種

-DW2

16,000

H=1,600mm（W=600mmは除く）

17,500

H=1,800mm（W=600mmは除く）

19,500

H=2,000mm（W=600mmは除く）

21,000

H=2,200mm（W=600mmは除く） 品 名 記 号 標準価格 円 適 用 機 種

-DP2

20,000

H=1,600mm

22,500

H=1,800mm

24,500

H=2,000mm

26,500

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種

-DF2

12,000

H=1,600mm

13,500

H=1,800mm

14,500

H=2,000mm

15,500

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種

-DDS

37,500

W=600・700mm H=1,800・2,000mm -DP2 76%の高開口率 優れた通気性を実現!! 換気口（六角穴） 76%の高開口率 優れた通気性を実現!! 換気口（六角穴）

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

ただし、-DDSは受注品となります。

組替仕様

FSシリーズ

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ 適用機種 適用機種 適用機種 適用機種 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可 FS FSRFST FSPFSA FSC FSLFSN FSB FSSFSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSLFSN FSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSP FSA FSC FSLFSN FSB FSSFSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSLFSN FSB FSS FSST FSV FSH FSG FSNA

423

本文の価格には消費税は含まれていません。 窓付（前扉）タイプ キーボードユニット付タイプ（W＝705タイプ用）

■ドア組替仕様

RoHS 防塵タイプ（FSB）に窓の付いたタイプです。 窓の材質は透明アクリル製・板厚4mmと強化ガラス製・ 板厚4mmの2種類があります。 防塵タイプ（FSB）の前扉に窓とキーボード収納用のユニットが付いたタイプです。 ドアを閉じたままキーボードの操作が可能です。 収納可能なキーボード寸法は、ヨコ４８３mm×タテ５０mm×フカサ２１１mmです。 工場内での自動制御装置、監視装置などのラックとして、ご使用いただけます。 -W -Y -SA -SL -SK 側板全面換気口タイプ 側板下部換気口タイプ 側板鍵付タイプ

■側板組替仕様

（FSA用は395頁、FSV用は404頁、FSH用は406頁をご参照ください。） RoHS RoHS RoHS 側板からの自然換気が可能です。 側板の下部に換気口が設けてあります。 天井板換気扇付タイプ（低騒音）とあわせてご利用ください。 コインロック（キーNo．N200 ： 2コ付属）が付いて いますのでセキュリティ対策が可能です。 ■側板ねじ止めタイプも承りますので別途ご用命ください。 品 名 記 号 標準価格 円 摘   要 適 用 機 種

-W

19,500

アクリル窓 410×500mm H=1,653∼2,253mm

-WG

19,500

ガラス窓 410×500mm W=605mmタイプには取付けることができません。 ご注意 品 名 記 号 標準価格 円 摘   要 適 用 機 種

-Y

52,500

アクリル窓 410×400mm（キーボードユニット付） _W=705mm H=1,653∼2,253mm

-YG

52,500

ガラス窓 410×400mm（キーボードユニット付） 品 名 記 号 標準価格 円

-SA

7,350

品 名 記 号 標準価格 円

-SL

5,550

品 名 記 号 標準価格 円

-SK

10,000

コインロック

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

（注）H=800mmは除く ■上記は両側板2枚分の組替価格です。 ■上記は両側板2枚分の組替価格です。 ■上記は両側板2枚分の組替価格です。 410 500 410 400 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ 適用機種 適用機種 適用機種 適用機種 適用機種 FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS 対応可  FS 対応可（注意事項あり） FS 対応不可

組替仕様

FSシリーズ

ご注文の際はラック本体の品名記号とあわせて、

右側板なし、左側板なし

、あるいは

両側板なし

と、

“側板の枚数変更（減数）”のご指示をお願いします。

価格は、 ラック本体の価格 ＋ 下記加算価格 です。

■両側板なしの場合は、加算価格×2となります。 FSスタンダードタイプ 側板 FSSサーバ収納タイプ 側板 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶

■側板の変更（減数）

（1枚あたり）

〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可 本 体 種 類 加 算 価 格（側板1枚あたり） 標準価格 円

FS60-□08

−2,250

FS60-□10

−2,700

FS60-□12

−3,150

FS60-□14

−3,750

FS60-□16

−4,200

FS60-□18

−4,650

FS60-□20

−5,100

FS60-□22

−5,550

FS70-□08

−2,550

FS70-□10

−3,150

FS70-□12

−3,750

FS70-□14

−4,200

FS70-□16

−4,800

FS70-□18

−5,250

FS70-□20

−5,850

FS70-□22

−6,450

FS80-□08

−2,850

FS80-□10

−3,600

FS80-□12

−4,200

FS80-□14

−4,800

FS80-□16

−5,400

FS80-□18

−6,000

FS80-□20

−6,600

FS80-□22

−7,200

品 名 記 号 加 算 価 格（側板1枚あたり） 標準価格 円

FS90-□08

−3,150

FS90-□10

−3,900

FS90-□12

−4,650

FS90-□14

−5,250

FS90-□16

−6,000

FS90-□18

−6,750

FS90-□20

−7,350

FS90-□22

−8,100

FS100-□08

−3,600

FS100-□10

−4,350

FS100-□12

−5,100

FS100-□14

−5,850

FS100-□16

−5,100

FS100-□18

−7,350

FS100-□20

−8,250

FS100-□22

−9,000

本 体 種 類 加 算 価 格（側板1枚あたり） 標準価格 円

FSS100-□16

−10,500

FSS100-□18

−11,500

FSS100-□20

−12,500

FSS100-□22

−13,500

FSS110-□16

−10,500

FSS110-□18

−11,500

FSS110-□20

−12,500

FSS110-□22

−13,500

本 体 種 類 加 算 価 格（側板1枚あたり） 標準価格 円

FSS80-□16

−8,850

FSS80-□18

−9,600

FSS80-□20

−10,000

FSS80-□22

−11,000

FSS90-□16

−10,000

FSS90-□18

−11,000

FSS90-□20

−11,500

FSS90-□22

−12,500

FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA 適用機種 FS FSR FST FSP FSA FSC FSL FSN FSB FSSFSST FSV FSH FSG FSNA 適用機種

425

本文の価格には消費税は含まれていません。 背面ドアスチールタイプ RoHS 操作点検に便利なスチールドアタイプです。 -RS -RF -RF3L 背面板換気口タイプ RoHS 背面からの自然換気が可能です。 FSSは背面ドア付のためドア付 からの組替価格となります。 品 名 記 号 標準価格 円 適 用 機 種

-RS

5,700

W=600mm

7,350

W=700mm

8,850

W=800mm 品 名 記 号 標準価格 円 適 用 機 種

-RDP2

20,000

H=1,600mm

22,500

H=1,800mm

24,500

H=2,000mm

26,500

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種

-RF

13,500

W=600mm

15,500

W=700mm

17,000

W=800mm 背面板換気扇付タイプ（低騒音） 背面板に換気扇・低騒音タイプが付いています。 交換用換気扇はPF-121CL（499頁）をご用命ください。 コンセント付プラグコード付です。 スタンダードタイプの換気扇（500頁）への変更、 温度調節器（499頁）もございますのでご用命ください。 品 名 記 号 標準価格 円 摘   要

-RF2L

18,000

換気扇・低騒音タイプ 2コ付

-RF3L

24,000

〃     3コ付 背面両開きドア・換気口タイプ RoHS 一枚ドアでは、開閉スペースを確保できない場合に有効です。 ドアの全面が換気口（六角穴）になっていますので自然換気が可能です。 ドアの換気口（六角穴）はドアと同色です。 ご注意 品 名 記 号 標準価格 円 適 用 機 種

-RDP2

30,500

H=1,600mm

34,000

H=1,800mm

37,000

H=2,000mm

40,000

H=2,200mm -RDP2 76%の高開口率 優れた通気性を実現!! 換気口（六角穴） RoHS

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

背面ドア換気口タイプ 背面ドア左開きタイプ

■背面板組替仕様

（FSH用につきましては、406頁をご参照ください。） RoHS RoHS ドアパネルの全面が換気口（六角穴）になっています ので自然換気が可能です。 品 名 記 号 標準価格 円 適 用 機 種

-RDP

20,000

H=800∼1,600mm

22,000

H=1,800mm

23,500

H=2,000mm

25,000

H=2,200mm -RDP 76%の高開口率 優れた通気性を実現!! 換気口（六角穴） ドアの換気口（六角穴）はドアと同色です。 ご注意 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSN FSB FSSFSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSRFST FSPFSA FSC FSL FSNFSB FSS FSSTFSV FSHFSG FSNA -RDL （注） FS・FSR・FSA・FSC・FSL・FSNは、背面板 組替仕様（-RDP・-RF）との組合わせの場合 のみ対応可。FSGはW＝800のみ対応可。 品 名 記 号 標準価格 円 適 用 機 種

-RDL

加算価格なし 上記参照 適用機種 適用機種 適用機種 適用機種 適用機種 適用機種 適用機種 設置環境に合わせて、あらかじめ 左開きドアの指定が可能です。 FS 対応可  FS 対応可（注意事項あり） FS 対応不可

基台組替仕様はご要望により基台を先行して発送することが可能です。 価格・納期など詳細は別途お問合わせください。 基台の先行発送

組替仕様

FSシリーズ

ベース付タイプ（H＝50㎜） 基台付タイプ（H＝100㎜） キャスター（RD72）（510頁）とレベルフット（RD73） （511頁）を同時取付けすることが可能です。 _{材質：鉄 塗装色：ブラック} 材質：鉄 塗装色：ブラック ケーブル引込みの際、後面および側面のパネル を取り外すことができます。 ご注意 外形寸法の高さは＋50mmになります。 ご注意 キャスター（RD72）（510頁）、レベルフット（RD73）（511頁）の取付けはできません。 外形寸法の高さは＋100mmになります。 RoHS RoHS -B -KB 品 名 記 号 標準価格 円 適 用 機 種

-B

9,750

D=600mm

10,500

D=700mm

11,500

D=800mm

12,000

D=900mm

13,000

D=1,000mm

14,500

D=1,100mm 品 名 記 号 標準価格 円 適 用 機 種

-KB

17,500

D=600mm

17,500

D=700mm

19,500

D=800mm

19,500

D=900mm

21,000

D=1,000mm

22,500

D=1,100mm

■背面板組替仕様

（FSH用につきましては、406頁をご参照ください。） （FSA用につきましては、395頁をご参照ください。）

■基台組替仕様

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

背面板鍵付タイプ RoHS コインロック（キーNo.N200 ： 1コ付属）が付いて いますのでセキュリティ対策が可能です。 ブランクパネルも内側よりナット止めでセキュリティ 対策がされています。 ■背面板ねじ止めタイプも承りますので別途ご用命ください。 -RDF2 背面両開きドア・スチールタイプ RoHS 一枚ドアでは、開閉スペースを確保できない場合に 有効です。 窓なしタイプのドアです。 品 名 記 号 標準価格 円 適 用 機 種

-RDF2

22,500

H=1,600mm

25,000

H=1,800mm

27,500

H=2,000mm

29,500

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種

-RK

7,500

上記参照 -RK コインロック シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ FS FSR FST FSPFSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSR FST FSP FSA FSC FSL FSNFSB FSS FSST FSV FSH FSG FSNA FS FSRFSTFSP FSA FSC FSL FSNFSB FSSFSST FSVFSH FSGFSNA FS FSRFST FSP FSA FSC FSL FSNFSB FSSFSST FSVFSH FSGFSNA 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可 適用機種 適用機種 適用機種 適用機種

427

本文の価格には消費税は含まれていません。 スタビライザ付タイプ

■基台組替仕様

_RoHS 床にアンカー固定ができない場所の転倒防止対策としてご使用できます。 キャスター取付時のアンカー固定用としても使用可能です。（キャスター付タイプ） -BS1・-BSD1・-BSF1（スタビライザ4コ付）は連結時などで2面のみスタビライザを 設置する場合にご使用ください。

スタビライザ キャスターなしタイプ（-BS）

スタビライザ キャスター付タイプ（-BSF）

 代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品 ご注意 1.ベース付（H=50mm専用ベース）のスタビライザとなります。 2.ベース実装となります。また、スタビライザは同送となります。 3.ベースは、ベース付タイプ（-B）とは仕様が異なり、本製品専用部品となります。 ご注意スタビライザ、キャスター、レベルフットおよびレベルフット取付金具は同送となります。 ご注意スタビライザは同送となります。 納期 区分 品 名 記 号 標準価格 円 適 用 機 種 セット内容 備考 スタビライザ ベース キャスター レベルフット

⑤

-BS1

28,500

D=600mm 4コ 1コ ─ ─ 連結用

30,000

D=700mm

31,500

D=800mm

33,000

D=900mm

34,500

D=1,000mm

36,000

D=1,100mm

⑤

-BS2

37,500

D=600mm 8コ 1コ ─ ─ 単架用

39,000

D=700mm

40,500

D=800mm

42,000

D=900mm

43,500

D=1,000mm

45,000

D=1,100mm 納期 区分 品 名 記 号 標準価格 円 適 用 機 種 セット内容 備考 スタビライザ ベース キャスター レベルフット

⑤

-BSF1

37,500

D=600mm 4コ ─ 4コ 4コ 連結用

39,000

D=700mm

40,500

D=800mm

42,000

D=900mm

43,500

D=1,000mm

45,000

D=1,100mm

⑤

-BSF2

48,000

D=600mm 6コ ─ 4コ 4コ 単架用

49,500

D=700mm

51,000

D=800mm 8コ

52,500

D=900mm

54,000

D=1,000mm

55,500

D=1,100mm

キャスター（RD72-6HS）

4ヵ所

レベルフット（RD73-9）

-BS2 -BSF2 基台組替仕様はご要望により基台を先行して発送することが可能です。 価格・納期など詳細は別途お問合わせください。 基台の先行発送 材質：鉄 塗装色：ブラック 材質：鉄 塗装色：ブラック 材質：鉄 塗装色：ブラック

スタビライザ キャスターなしタイプ（-BS）

スタビライザ キャスター付タイプ（-BSF）

スタビライザ キャスターなしタイプ〔FSA用〕

（-BSD）

-BSD2

スタビライザ キャスターなしタイプ〔FSA用〕

（-BSD）

納期 区分 品 名 記 号 標準価格 円 適 用 機 種 セット内容 備考 スタビライザ ベース キャスター レベルフット

⑤

-BSD1

21,000

FSA 4コ ─ ─ ─ 連結用

⑤

-BSD2

30,000

FSA 8コ ─ ─ ─ 単架用 2017年4月 発売予定 シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ （注） スタビライザキャス ター付タイプ（-BSF） はFSCに取付けでき ません。 FS FSRFST FSP FSA FSC FSL FSNFSB FSSFSST FSVFSHFSG FSNA FS FSR FST FSPFSA FSC FSL FSN FSB FSS FSST FSV FSH FSG FSNA 適用機種 適用機種 FS 対応可  FS 対応可（注意事項あり） FS 対応不可

オプション・フリーアクセスフロア用基台・FSシリーズ用

コンピュータ室やオフィスのフリーアクセスフロアの高さに合わせてご使用ください。 レベル調整タイプ（RDK-FSA）は、100mmの範囲で高さ調整が可能です。 （ただし-□2FSAのタイプの調整範囲は50mmです。） RoHS

フリーアクセスフロア用基台

［連結例］

フリーアクセスフロア用基台・

レベル調整タイプ

フリーアクセスフロア用基台・

連結タイプ

〈RDK-FS〉 〈RDK-FSA〉 〈RDK-FSJ〉 ご注意H=100タイプはRDK-FSJ（連結タイプ）と組合わせはできません。 材質：鉄  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-61FSN

14,000

600 100 583 8.8FS60-6□

③

RDK70-61FSN

15,000

683 9.2FS70-6□

③

RDK80-61FSN

15,500

783 9.6FS80-6□

③

RDK90-61FSN

16,500

883 10.1FS90-6□

③

RDK100-61FSN

17,500

983 10.5FS100-6□

③

RDK110-61FSN

21,500

1,083 10.9FS110-6□

◎

RDK60-71FSN

14,000

700 583 9.4FS60-7□

◎

RDK70-71FSN

15,000

683 9.8FS70-7□

◎

RDK80-71FSN

15,500

783 10.3FS80-7□

◎

RDK90-71FSN

16,500

883 10.7FS90-7□

◎

RDK100-71FSN

17,500

983 11.1FS100-7□

③

RDK110-71FSN

21,500

1,083 11.5FS110-7□

③

RDK60-81FSN

14,000

800 583 10.1FS60-8□

③

RDK70-81FSN

15,000

683 10.5FS70-8□

③

RDK80-81FSN

15,500

783 10.9FS80-8□

③

RDK90-81FSN

16,500

883 11.3FS90-8□

③

RDK100-81FSN

17,500

983 11.8FS100-8□

③

RDK110-81FSN

21,500

1,083 12.2FS110-8□ 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-615FS

20,000

600 150 583 15.3FS60-6□

③

RDK70-615FS

20,500

683 16.1FS70-6□

③

RDK80-615FS

21,500

783 16.9FS80-6□

③

RDK90-615FS

22,500

883 17.7FS90-6□

③

RDK100-615FS

23,000

983 18.5FS100-6□

③

RDK110-615FS

28,500

1,083 19.3FS110-6□

③

RDK60-715FS

20,000

700 583 16.4FS60-7□

③

RDK70-715FS

20,500

683 17.2FS70-7□

③

RDK80-715FS

21,500

783 18.0FS80-7□

③

RDK90-715FS

22,500

883 18.7FS90-7□

③

RDK100-715FS

23,000

983 19.5FS100-7□

③

RDK110-715FS

28,500

1,083 20.3FS110-7□

③

RDK60-815FS

20,000

800 583 17.5FS60-8□

③

RDK70-815FS

20,500

683 18.3FS70-8□

③

RDK80-815FS

21,500

783 19.0FS80-8□

③

RDK90-815FS

22,500

883 19.8FS90-8□

③

RDK100-815FS

23,000

983 20.6FS100-8□

③

RDK110-815FS

28,500

1,083 21.4FS110-8□

フリーアクセスフロア用基台・レベル調整タイプ

フリーアクセスフロア用基台・連結タイプ

アジャスタ 連結数 イメージ図 単体 2連結 3連結 4連結 5連結 6連結 7連結 1 2 2 3 3 4 4 0 0 1 1 2 2 3 基本タイプ必要数 （RDK-FSまたはRDK-FSA） RDK-FSまたはRDK-FSA RDK-FSJ 連結タイプ必要数 （RDK-FSJ）

〈連結組合わせ表〉

ご注意上記商品は、数量などにより別途日数をいただく場合もございますのでご了承ください。 許容荷重（静荷重） 700kg 耐 震 荷 重 兵庫県南部地震波100%（818gal）500kg※ ※ 許容荷重、耐震荷重はラック本体の質量を含みません。代表機種の当社搭載条件に よる試験結果です。機種・仕様・搭載条件（重心の位置）・設置環境などにより搭載可 能質量が異なります。 〈RDK-FSAT〉 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可

RDK-FS

フリーアクセスフロア用基台

1.アジャスタはお客様組立となります。 2.アジャスタのプレート部が外形より外に出ますので設置位置にご注意ください。 ご注意

フリーアクセスフロア用基台・

レベル調整タイプ（FSST用）

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ FSC FSL FSNFS FSR FST FSP FSAFSB FSSFSST FSVFSH FSGFSNA 適用機種

429

本文の価格には消費税は含まれていません。 材質：鉄 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-62FS

23,000

600 200 583 16.8FS60-6□

③

RDK70-62FS

23,500

683 17.6FS70-6□

③

RDK80-62FS

24,500

783 18.3FS80-6□

③

RDK90-62FS

25,500

883 19.1FS90-6□

③

RDK100-62FS

26,500

983 19.9FS100-6□

③

RDK110-62FS

29,500

1,083 20.7 FS110-6□

③

RDK60-72FS

23,000

700 583 17.8FS60-7□

③

RDK70-72FS

23,500

683 18.6FS70-7□

③

RDK80-72FS

24,500

783 19.4FS80-7□

③

RDK90-72FS

25,500

883 20.2FS90-7□

③

RDK100-72FS

26,500

983 21.0FS100-7□

③

RDK110-72FS

29,500

1,083 21.8 FS110-7□

③

RDK60-82FS

23,000

800 583 18.9FS60-8□

③

RDK70-82FS

23,500

683 19.7FS70-8□

③

RDK80-82FS

24,500

783 20.5FS80-8□

③

RDK90-82FS

25,500

883 21.3FS90-8□

③

RDK100-82FS

26,500

983 22.1FS100-8□

③

RDK110-82FS

29,500

1,083 22.9 FS110-8□

③

RDK60-63FS

31,500

600 300 583 21.4FS60-6□

③

RDK70-63FS

34,500

683 22.4FS70-6□

③

RDK80-63FS

37,000

783 23.5FS80-6□

③

RDK90-63FS

39,500

883 24.5FS90-6□

③

RDK100-63FS

42,000

983 25.6FS100-6□

③

RDK110-63FS

44,000

1,083 26.6 FS110-6□

③

RDK60-73FS

31,500

700 583 22.7FS60-7□

③

RDK70-73FS

34,500

683 23.8FS70-7□

③

RDK80-73FS

37,000

783 24.8FS80-7□

③

RDK90-73FS

39,500

883 25.9FS90-7□

③

RDK100-73FS

42,000

983 26.9FS100-7□

③

RDK110-73FS

44,000

1,083 27.9 FS110-7□

③

RDK60-83FS

31,500

800 583 24.0FS60-8□

③

RDK70-83FS

34,500

683 25.1FS70-8□

③

RDK80-83FS

37,000

783 26.2FS80-8□

③

RDK90-83FS

39,500

883 27.2FS90-8□

③

RDK100-83FS

42,000

983 28.3FS100-8□

③

RDK110-83FS

44,000

1,083 29.3 FS110-8□ ご注意上記商品は、数量などにより別途日数をいただく場合もございますのでご了承ください。 RoHS 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-64FS

42,000

600 400 583 23.3FS60-6□

③

RDK70-64FS

45,000

683 24.4FS70-6□

③

RDK80-64FS

47,500

783 25.4FS80-6□

③

RDK90-64FS

50,500

883 26.5FS90-6□

③

RDK100-64FS

52,500

983 27.6FS100-6□

③

RDK110-64FS

53,500

1,083 28.6FS110-6□

③

RDK60-74FS

42,000

700 583 24.7FS60-7□

③

RDK70-74FS

45,000

683 25.7FS70-7□

③

RDK80-74FS

47,500

783 26.8FS80-7□

③

RDK90-74FS

50,500

883 27.8FS90-7□

③

RDK100-74FS

52,500

983 28.9FS100-7□

③

RDK110-74FS

53,500

1,083 29.9FS110-7□

③

RDK60-84FS

42,000

800 583 26.0FS60-8□

③

RDK70-84FS

45,000

683 27.1FS70-8□

③

RDK80-84FS

47,500

783 28.1FS80-8□

③

RDK90-84FS

50,500

883 29.2FS90-8□

③

RDK100-84FS

52,500

983 30.2FS100-8□

③

RDK110-84FS

53,500

1,083 31.3FS110-8□  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品 〈RDK-FS〉 FS 対応可  FS 対応可（注意事項あり）  FS 対応不可

RDK-FS

フリーアクセスフロア用基台

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ FS FSR FST FSP FSA FSC FSL FSNFSB FSSFSST FSVFSH FSGFSNA 適用機種

材質：鉄 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-62FSA

33,500

600 185 ∼ 235 583 21.3FS60-6□

③

RDK70-62FSA

34,500

683 22.1FS70-6□

③

RDK80-62FSA

35,000

783 22.9FS80-6□

③

RDK90-62FSA

36,000

883 23.7FS90-6□

③

RDK100-62FSA

37,000

983 24.5FS100-6□

③

RDK110-62FSA

42,500

1,083 25.3 FS110-6□

③

RDK60-72FSA

33,500

700 583 22.4FS60-7□

③

RDK70-72FSA

34,500

683 23.2FS70-7□

③

RDK80-72FSA

35,000

783 24.0FS80-7□

③

RDK90-72FSA

36,000

883 24.7FS90-7□

③

RDK100-72FSA

37,000

983 25.5FS100-7□

③

RDK110-72FSA

42,500

1,083 26.3 FS110-7□

③

RDK60-82FSA

33,500

800 583 23.5FS60-8□

③

RDK70-82FSA

34,500

683 24.3FS70-8□

③

RDK80-82FSA

35,000

783 25.0FS80-8□

③

RDK90-82FSA

36,000

883 25.8FS90-8□

③

RDK100-82FSA

37,000

983 26.6FS100-8□

③

RDK110-82FSA

42,500

1,083 27.4 FS110-8□

③

RDK60-63FSA

42,000

600 235 ∼ 335 583 22.8FS60-6□

③

RDK70-63FSA

45,000

683 23.6FS70-6□

③

RDK80-63FSA

47,500

783 24.3FS80-6□

③

RDK90-63FSA

50,500

883 25.1FS90-6□

③

RDK100-63FSA

52,500

983 25.9FS100-6□

③

RDK110-63FSA

56,500

1,083 26.7 FS110-6□

③

RDK60-73FSA

42,000

700 583 23.8FS60-7□

③

RDK70-73FSA

45,000

683 24.6FS70-7□

③

RDK80-73FSA

47,500

783 25.4FS80-7□

③

RDK90-73FSA

50,500

883 26.2FS90-7□

③

RDK100-73FSA

52,500

983 27.0FS100-7□

③

RDK110-73FSA

56,500

1,083 27.8 FS110-7□

③

RDK60-83FSA

42,000

800 583 24.9FS60-8□

③

RDK70-83FSA

45,000

683 25.7FS70-8□

③

RDK80-83FSA

47,500

783 26.5FS80-8□

③

RDK90-83FSA

50,500

883 27.3FS90-8□

③

RDK100-83FSA

52,500

983 28.1FS100-8□

③

RDK110-83FSA

56,500

1,083 28.9 FS110-8□

オプション・フリーアクセスフロア用基台・FSシリーズ用

ご注意上記商品は、数量などにより別途日数をいただく場合もございますのでご了承ください。  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量 kg 適用機種 ブラック塗装 W H D

③

RDK60-64FSA

55,000

600 335 ∼ 435 583 27.4FS60-6□

③

RDK70-64FSA

57,500

683 28.4FS70-6□

③

RDK80-64FSA

60,000

783 29.5FS80-6□

③

RDK90-64FSA

63,000

883 30.5FS90-6□

③

RDK100-64FSA

65,500

983 31.6FS100-6□

③

RDK110-64FSA

68,000

1,083 32.6FS110-6□

③

RDK60-74FSA

55,000

700 583 28.7FS60-7□

③

RDK70-74FSA

57,500

683 29.8FS70-7□

③

RDK80-74FSA

60,000

783 30.8FS80-7□

③

RDK90-74FSA

63,000

883 31.9FS90-7□

③

RDK100-74FSA

65,500

983 32.9FS100-7□

③

RDK110-74FSA

68,000

1,083 33.9FS110-7□

③

RDK60-84FSA

55,000

800 583 30.0FS60-8□

③

RDK70-84FSA

57,500

683 31.1FS70-8□

③

RDK80-84FSA

60,000

783 32.2FS80-8□

③

RDK90-84FSA

63,000

883 33.2FS90-8□

③

RDK100-84FSA

65,500

983 34.3FS100-8□

③

RDK110-84FSA

68,000

1,083 35.3FS110-8□

③

RDK100-65FSA

78,500

600 435 ∼ 535 983 34.0FS100-6□

③

RDK110-65FSA

80,500

1,083 35.0FS110-6□

③

RDK100-75FSA

78,500

700 983 35.0FS100-7□

③

RDK110-75FSA

80,500

1,083 36.0FS110-7□

③

RDK100-66FSA

91,000

600 535 ∼ 635 983 36.0FS100-6□

③

RDK110-66FSA

93,500

1,083 37.0FS110-6□

③

RDK100-76FSA

91,000

700 983 37.0FS100-7□

③

RDK110-76FSA

93,500

1,083 38.0FS110-7□ 〈RDK-FSA〉 （注） RDK□-75FSA、 RDK□-76FSAは FSGに対応不可 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可

RDK-FSA

フリーアクセスフロア用基台・レベル調整タイプ

FS FSR FST FSP FSA FSC FSL FSNFSB FSSFSST FSVFSH FSGFSNA 適用機種 許容荷重（静荷重） 700kg 耐 震 荷 重 兵庫県南部地震波100%（818gal）500kg※ ※ 許容荷重、耐震荷重はラック本体の質量を含みません。代表機種の当社搭載条件に よる試験結果です。機種・仕様・搭載条件（重心の位置）・設置環境などにより搭載可 能質量が異なります。 1.アジャスタはお客様組立となります。 2.アジャスタのプレート部が外形より外に出ますので設置位置にご注意ください。 ご注意 RoHS シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶

431

本文の価格には消費税は含まれていません。 ご注意 H=100mmタイプとの組合わせはできません。 材質：鉄 材質：鉄 材質：鉄 RoHS RoHS RoHS フロアの厚み20∼50mmに対応可能です。 ただし、H=100mmタイプ基台の場合は20∼40mmです。

ウィスカ対策に対応!

レベル調整タイプ（FSST用） RDK-FSATは50mmの 範囲で高さ調整が可能です。 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量_kg 適用機種 ブラック塗装 W H D

③

RDK60-6FSJ

19,500

600 100 583 12.7 FS60-6□

③

RDK70-6FSJ

20,000

683 13.9 FS70-6□

③

RDK80-6FSJ

21,000

783 15.1 FS80-6□

③

RDK90-6FSJ

22,000

883 16.3 FS90-6□

③

RDK100-6FSJ

23,000

983 17.6 FS100-6□

③

RDK110-6FSJ

24,000

1,083 18.9 FS110-6□

③

RDK60-7FSJ

19,500

700 583 13.8 FS60-7□

③

RDK70-7FSJ

20,000

683 15.0 FS70-7□

③

RDK80-7FSJ

21,000

783 16.2 FS80-7□

③

RDK90-7FSJ

22,000

883 17.4 FS90-7□

③

RDK100-7FSJ

23,000

983 18.7 FS100-7□

③

RDK110-7FSJ

24,000

1,083 20.0 FS110-7□

③

RDK60-8FSJ

19,500

800 583 14.8 FS60-8□

③

RDK70-8FSJ

20,000

683 16.1 FS70-8□

③

RDK80-8FSJ

21,000

783 17.3 FS80-8□

③

RDK90-8FSJ

22,000

883 18.5 FS90-8□

③

RDK100-8FSJ

23,000

983 19.7 FS100-8□

③

RDK110-8FSJ

24,000

1,083 20.9 FS110-8□ 納期 区分 品名記号 標準価格 円 外形寸法 ㎜ 製品質量_kg 適用機種 ブラック塗装 W H D

③

RDK100-66FSAT

100,000

600 575 ∼ 625 983 45 FSST100-6□

③

RDK110-66FSAT

102,000

1,083 46 FSST110-6□

③

RDK100-76FSAT

100,000

700 983 47 FSST100-7□_FSG100-7□

③

RDK110-76FSAT

102,000

1,083 48 FSST110-7□_FSG110-7□

③

RDK120-76FSAT

105,000

1,183 49 FSG120-7□ 納期 区分 品 名 記 号 標準価格 円 セット内容 外形寸法 ㎜ 製品質量_kg 適用機種 ブラック塗装 L

◎

RDK1-W6N

5,250

ヨコ用 2本入 598 1.6 RDK□-6□

◎

RDK1-W7N

5,650

698 1.9 RDK□-7□

◎

RDK1-W8N

6,000

798 2.1 RDK□-8□

◎

RDK1-D6N

5,500

フカサ用 2本入 663 1.8 RDK60-□

◎

RDK1-D7N

5,850

763 2.1 RDK70-□

◎

RDK1-D8N

6,150

863 2.3 RDK80-□

◎

RDK1-D9N

6,550

963 2.6 RDK90-□

◎

RDK1-D10N

6,850

1,063 2.8 RDK100-□

◎

RDK1-D11N

7,500

1,163 3.1 RDK110-□

③

RDK1-D12N

8,800

1,263 3.4 RDK120-□ L フロアパネル支持アングル・フカサ用 フロアパネル支持アングル・ヨコ用 20∼50mm  代理店様在庫品  物流センター在庫品  

①③⑤⑦

標準品（納期別） 受注品

［連結例］

〈RDK-FSJ〉 フリーアクセスフロア用基台・レベル調整タイプ フリーアクセスフロア用基台・連結タイプ ご注意上記商品は、数量などにより別途日数をいただく場合もございますのでご了承ください。 〈RDK-FSAT〉 〈RDK FSAT〉

RDK-FSAT

RDK-FSJ

RDK-N

フロアパネル支持アングル

（注）FSGはW=700 は対応不可 FS FSR FST FSP FSA FSC FSL FSNFSB FSSFSST FSVFSH FSGFSNA 適用機種 （注）FSVにご使用される 場合は別途お問合わ せください。 FS FSR FST FSP FSA FSC FSL FSN FSB FSSFSST FSVFSHFSGFSNA 適用機種 許容荷重（静荷重） 850kg 耐 震 荷 重 兵庫県南部地震波（1000gal）820kg※ ※ 代表機種（FSST100-720EKN＋RDK100-76FSAT）の当社搭載条件による 試験結果です。機種・仕様（組替仕様、オプション追加）・搭載条件（重心の位置）・ 設置環境などにより搭載可能質量が異なります。 1.許容荷重、耐震荷重はラック本体の質量を含みます。 2.アジャスタはお客様組立となります。 3. アジャスタのプレート部が外形より外に出ますので設置位置に ご注意ください。 ご注意 FS 対応可  FS 対応可（注意事項あり）  FS 対応不可

フリーアクセスフロア用基台・

レベル調整タイプ（FSST用）

フリーアクセスフロア用基台・

連結タイプ

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶

■ブラインドベ−ス組替仕様

（FSA用につきましては、395頁をご参照ください。）

■コンセント組替仕様

RoHS RoHS

組替仕様

FSシリーズ

コンセントバー（ファクトライン）付タイプ 3分割タイプ 高さ方向自由な位置にコンセントを設けられ、収納機器の近くで給電可能です。 抜止めコンセント（アース付）の取付数を6コ、10コ、20コから選定できます。 後部コーナーに取付いており、省スペースです。 ファクトラインの仕様は2P E付 15A 125Vです。 電源コードは、VCTF（3m）プラグ付です。 3分割になっていますので、配線量に応じて 取外して使用できます。

コンセント6コ付タイプ

コンセント10コ付タイプ

コンセント20コ付タイプ（左右各10コ付）

■抜止めコンセント（アース付）を追加する場合は  下記品名記号でご用命ください。 ■コンセント最大取付可能数  （ファクトライン1本あたり）

抜止めコンセント

（アース付）1コあたりの価格

 物流センター在庫品  -BP RD81-L1R -L10R

抜止めコンセント

（アース付）

品 名 記 号 標準価格 円 適 用 機 種

-BP

13,000

W=600mm

14,500

W=700mm

16,000

W=800mm 品 名 記 号 標準価格 円 適 用 機 種 コンセント_取付数

-L6R

29,000

H=1,000、1,200mm 6

30,500

FSGタイプ H=1,800mmH=1,400、1,600mm

32,000

_{FSGタイプ H=2,000mm}H=1,800mm

33,500

_{FSGタイプ H=2,200mm}H=2,000mm

35,000

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種 コンセント_取付数

-L10R

41,000

H=1,000、1,200mm 10

42,500

_{FSGタイプ H=1,800mm}H=1,400、1,600mm

44,000

FSGタイプ H=2,000mmH=1,800mm

45,500

_{FSGタイプ H=2,200mm}H=2,000mm

47,000

H=2,200mm 品 名 記 号 標準価格 円 適 用 機 種 コンセント_取付数

-L10WR

82,500

H=1,000、1,200mm 10×2

85,500

FSGタイプ H=1,800mmH=1,400、1,600mm

88,500

_{FSGタイプ H=2,000mm}H=1,800mm

91,500

_{FSGタイプ H=2,200mm}H=2,000mm

94,500

H=2,200mm 納期 区分 品 名 記 号 標準価格 円 摘 要

◎

RD81-L1R

3,200

2P E付 15A 125V ファクトライン RoHS 床下配線時に入出線口からの冷気の漏れ を防ぎます。 品 名 記 号 標準価格 円 摘   要 適 用 機 種

-BPC1

20,000

配線カバー （200×400mm） 1コ付 W=600mm

21,000

W=700mm

21,500

W=800mm

-BPC2

24,000

_{配線カバー} （100×200mm） 2コ付 W=600mm

24,500

W=700mm

25,500

W=800mm

-BPC2

24,500

配線カバー_{ブランクパネル1コ付※}（100×200mm）2コ、 FSG100-7□EKNFSG110-7□EKN FSG120-7□EKN 配線カバー付タイプ ＜配線カバー1コ付（-BPC1）＞ 背面側 ＜配線カバー2コ付（-BPC2）＞ 背面側 適 用 機 種 _{最大取付可能数}コンセント H=1,000、1,200mm 10 H=1,400、1,600mm FSGタイプ H=1,800mm 14 H=1,800mm FSGタイプ H=2,000mm 18 H=2,000mm FSGタイプ H=2,200mm 22 H=2,200mm 26 ご注意 ご注意 上記製品（ ）は電源コードがVCTFのため、配線フロア上のみにお使いください。 フロア下への配線の場合、電源ケーブルはVCTとなりますので別途ご用命ください。 FSG D=1,000mmタイプとFSG D=1,100・1,200mmタイプでは配線孔の位置・数量が異なります。 ＜配線カバー2コ付（-BPC2）（FSG用）＞ 〈適用機種一覧表の見方〉 FS 対応可 FS 対応可（注意事項あり） FS 対応不可 背面側 背面側 背面側 D＝1,000タイプ D＝1,100・1,200タイプ 配線孔 …配線カバー（100×200mm） …ブランクパネル

納期区分はラック本体の納期に準じますので388∼416頁をご覧ください。

シ ス テ ム ラ ッ ク ア ル ミ ・ ス チ ー ル 屋 外 ・ オ ー プ ン Ｆ Ｓ シ リ ー ズ ︿ オ プ シ ョ ン ﹀ 機 器 収 納 ・ パ ネ ル ︿ オ プ シ ョ ン ﹀ 熱 対 策 ・ レ ー ル ︿ オ プ シ ョ ン ﹀ 設 置 ・ 配 線 ︿ オ プ シ ョ ン ﹀ 電 源 ・ 通 信 ケ ー ス A H シ リ ー ズ F C シ リ ー ズ デ ー タ セ ン タ ー 向 F L シ リ ー ズ ︵ 小 型 ︶ F K シ リ ー ズ ︵ 小 型 軽 量 ︶ ※FSG100はブランクパネルがありません。 FS FSR FST FSPFSA FSC FSL FSNFSB FSS FSSTFSVFSHFSG FSNA 適用機種 （注）FSGはW=700 のみ対応可 FS FSR FST FSPFSA FSC FSL FSNFSB FSS FSSTFSVFSH FSGFSNA 適用機種 （注）FSH-1Hのみ 対応可 FS FSR FST FSP FSA FSC FSLFSN FSB FSS FSST FSV FSH FSGFSNA 適用機種
