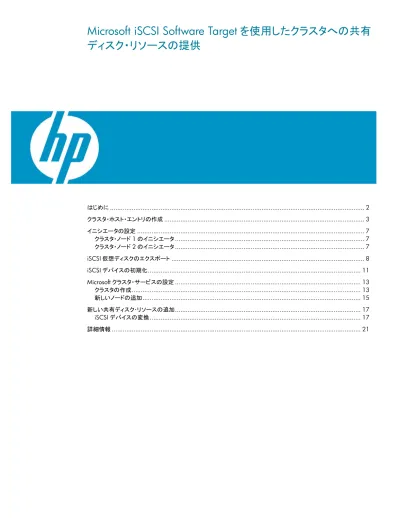

Microsoft iSCSI Software Target を使用したクラスタへの共有
ディスク・リソースの提供
はじめに... 2 クラスタ・ホスト・エントリの作成... 3 イニシエータの設定... 7 クラスタ・ノード1 のイニシエータ ... 7 クラスタ・ノード2 のイニシエータ ... 7 iSCSI 仮想ディスクのエクスポート ... 8 iSCSI デバイスの初期化... 11 Microsoft クラスタ・サービスの設定 ... 13 クラスタの作成... 13 新しいノードの追加... 15 新しい共有ディスク･リソースの追加... 17 iSCSI デバイスの変換... 17 詳細情報... 21はじめに
ソフトウェアのクラスタリングとは、2 つ以上のサーバが 1 つの単位として動作する設定です。1 つのサーバ
に障害が発生した場合、クラスタ内の別のノードが作業負荷を引き受け、クラスタは中断することなく機能 し続けます。Microsoft iSCSI Software Target では、HP All-in-One Storage System または ProLiant Storage Server がクラスタの作成に必要な外部共有ストレージ・デバイスとなることが可能になり、コスト効率の高い
クラスタ・ソリューションを提供します。
このドキュメントでは、共有クラスタ・ディスク・プロバイダとしてMS iSCSI Targetを使用し、クラスタを設定
る方法を説明します。MS iSCSI Targetの他に、このソリューションではMicrosoft Cluster Service、Windo
Server 2003、およびMS iSCSI Initiatorを使用して、2 つのノード、アクティブ/パッシブ・クラスタを作成し
ます。Microsoftのクラスタ化テクノロジについて詳しくは、次のURLを参照してください。
す ws
http://www.microsoft.com/windowsserver2003/technologies/clustering/default.mspx
クラスタ・ホスト・エントリの作成
ホストとは、Microsoft iSCSI Target が提供するストレージ・サービスを使用する任意のイニシエータ、また
はイニシエータのグループです。この場合、ホストはクラスタになります。イニシエータがMS iSCSI Target
に接続する前に、MS iSCSI Target が認識できるようにホストを作成する必要があります。このステップでは、
クラスタに対してMS iSCSI Target でホスト・エントリを作成する方法を詳しく説明します。先に進む前に、ク
ラスタ・マシンのiSCSI Qualified Name（IQN）の準備をしておいてください。
注記: IQN は、Microsoft iSCSI Initiator インタフェースの
[General]タブにあります。Microsoft iSCSI Software Target の
用語では、ホストは「iSCSI Target」と呼ばれることに注意してく
ださい。
1. 管理者権限を持つアカウントを使用して Storage Server にログオンします。
2. Microsoft iSCSI Software Target MMC インタフェースを起動します（[Start] -> [Programs] -> [Administrative Tools] -> [Microsoft iSCSI Software Target]の順に選択します）。
3. iSCSI Target ノードをクリックします。詳細ビュー（右ペイン）を右クリックし、コンテキスト・メニュー
から[Create iSCSI Target]を選択します。
図2. iSCSI Target の作成
4. ウィザードの[Welcome]ページの[Next]をクリックします。
図3. iSCSI Target の名前と説明
6. [iSCSI Initiators Identifiers]ページで、[Advanced]をクリックします。[Advanced Identifiers]ウィンド
ウが開きます。
7. [Add]をクリックします。[Add/Edit Identifier]ウィンドウが開きます。 a. [Identifier Type]のドロップダウン・リストから[IQN]を選択します。
b. [Value]ボックスに、クラスタの最初のノードの IQN を入力します。ノードの IQN を判別するに
は、該当するノードでiSCSI Initiator ユーザ・インタフェースを起動します。[General]タブに
IQN が表示されます。 c. [OK]をクリックします。
8. クラスタの 2 番目のノードの Initiator IQN に対して、ステップ 7 を繰り返します。 9. [OK]をクリックし、[Advanced Identifiers]ウィンドウを閉じます。

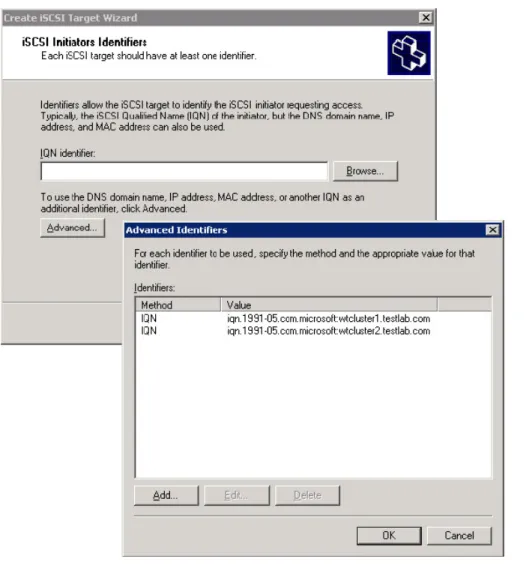

図4. Initiator の選択
11. [Finish]をクリックして iSCSI Target を作成します。
12. エラーが発生しなければ、新しい iSCSI Target が作成されています。新しい iSCSI Target が ビュー・ペインに表示されます。新しいエントリを右クリックし、コンテキスト・メニューから [Properties]を選択します。
13. [Properties]ノートブックが表示されます。IQN のノートを作成します。ノートブック・ウィンドウを閉じ ます。
イニシエータの設定
Microsoft iSCSI Software Initiatorは、次のMicrosoft Webサイトからダウンロード可能です。
http://www.microsoft.com/downloads/details.aspx?FamilyID=12cb3c1a-15d6-4585-b385-befd1319f 825&displaylang=en 先に進む前に、両方のクラスタ・マシンにMS iSCSI Initiatorがインストールされていることを確認します。
クラスタ・ノード
1 のイニシエータ
1. 管理者権限を持つアカウントを使用してクラスタ・ノード 1 サーバにログオンします。 2. MS iSCSI Initiator アプレットを起動します。3. [Discovery]タブを選択します。Target Portal グループで[Add]をクリックします。
4. [Add Target Portal]ウィンドウに iSCSI Target ストレージ・サーバの IP アドレスまたは DNS 名を入
力します。[OK]をクリックし、ウィンドウを閉じます。
図6. ターゲット・ポータルの追加
5. [Targets]タブをクリックします。今追加したターゲットの IQN を選択し、[Log On]をクリックします。
ターゲットIQN は、ページ 5 のステップ 10 にあるホスト・プロパティ・ウィンドウの[Target Name]
と同じになっている必要があります。
6. [Log On to Target]ウィンドウが開きます。[Automatically restore this connection...]ボックスを選
択し、永続的な接続として設定します。 7. [OK]をクリックしてウィンドウを閉じ、操作を完了します。 正常に完了すると、イニシエータがiSCSI Target にログオンした状態になっています。
クラスタ・ノード
2 のイニシエータ
1. 管理者権限を持つアカウントを使用してクラスタ・ノード 2 サーバにログオンします。 2. 前に述べた「クラスタ・ノード 1 のイニシエータ」セクションの手順に従って、iSCSI Target にログオ ンします。 3. コンピュータをシャットダウンします。先に進む前に、このコンピュータが完全にシャットダウンした ことを確認します。iSCSI 仮想ディスクのエクスポート
この部分では、クォーラムおよび汎用ディスクとして使用されるiSCSI 仮想ディスクをクラスタにエクスポー
トする方法を説明します。
1. 管理者権限を持つアカウントを使用して Storage Server にログオンします。
2. Microsoft iSCSI Software Target MMC インタフェースを起動します（[Start] -> [Programs] -> [Administrative Tools] -> [Microsoft iSCSI Software Target]の順に選択します）。
3. Devices ノードをクリックします。
4. Devices ノードの詳細ビューで、クラスタのクォーラム・ディスクとして使用するボリュームを選択し
ます。右クリックして[Create Virtual Disk]を選択します。

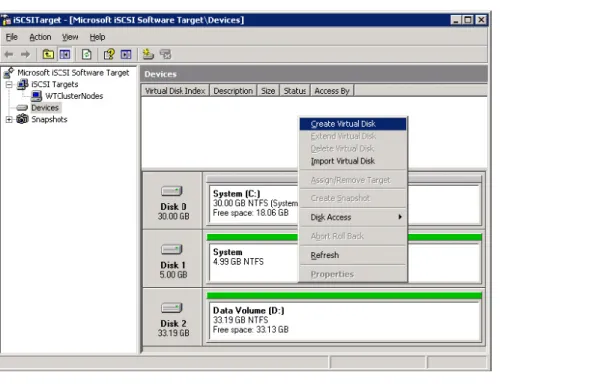

図7. 新しい仮想ディスクの作成
5. ウィザードの[Welcome]ページの[Next]をクリックします。
6. [File]ページで、仮想ディスクとして使用するファイルの完全パスを指定します。ファイルが存在し
図8. ファイル・パスの指定
7. [Size]ページで、仮想ディスクに使用するサイズを指定します。すでにファイルが存在する場合は、
新しいサイズを指定できません。クォーラム・ディスクの場合、ほとんどの環境ではサイズを2GB
に設定すれば十分です。[Next]をクリックします。
8. この iSCSI 仮想ディスクの説明を指定します（この作業はオプションです）。[Next]をクリックし ます。
9. [Access]ページで[Add]をクリックし、この iSCSI 仮想ディスクをクラスタ・ノードに割り当てます。 10. [Add Targets]ウィンドウで、前の手順で作成した Target を選択し、[OK]をクリックします。[Next]を
クリックします。 図10. iSCSI Target の追加 11. [Finish]をクリックして iSCSI 仮想ディスクを作成します。 12. この手順を繰り返して、汎用クラスタ・ディスクとして使用する iSCSI 仮想ディスクを作成します。 手順が完了したら、それぞれのiSCSI 仮想ディスク・インデックスで識別される 2 つの iSCSI 仮想ディスクが 作成されています。
iSCSI デバイスの初期化
iSCSI 仮想ディスクをエクスポートする場合、イニシエータ・マシンには新しいディスク・デバイスとして表示さ れます。これらのデバイスをクラスタ・ディスクとして使用するには、まず初期化する必要があります。 1. 管理者権限を持つアカウントを使用してクラスタ・ノード 1 サーバにログオンします。 2. Computer Management コンソールを起動します。 3. [Disk Management]を選択します。 4. ウィザードに従い、新しいディスクを初期化します。Windows が提供するデフォルトの設定を使用 します。デフォルトでは、ディスクがベーシックディスクとして初期化されます。MSCS が動作する のは基本ディスクだけです。 5. ウィザードによる初期化が完了したら、未割り当てのスペースを右クリックし、[New Partition]を選 択します。ウィザードの手順に従い、クォーラム・ディスクとして使用するためのNTFS パーティショ ンを作成します。Windows が提供するデフォルトの設定を使用します（ほとんどの環境では、デ フォルトの設定で十分です）。 図11. 新しい NTFS パーティションの作成 6. 他のディスク・デバイスに対して、ステップ 5 を繰り返します。この新しいパーティションは、汎用ク ラスタ・ディスクです。図12. 汎用クラスタ・ディスクとしての新しいパーティションの作成
7. このサーバをシャットダウンします。完全にシャットダウンされたら、クラスタ・ノード 2 サーバを再
起動します。
8. 管理者権限でログオンします。
9. Computer Management を起動し、[Disk Management]を選択します。クラスタ・ノード 1 と同一の ドライブレターにする必要がありますので、異なる場合は同一のドライブレターに変更します。
注記: クラスタ内に 2 つ以上のノードがある場合、先に進む前 に、前に述べた手順を繰り返して、すべてのクラスタ・サーバ上 のiSCSI 仮想ディスクを初期化してください。
Microsoft クラスタ・サービスの設定
この時点で、必要となるすべての共有ストレージの作成が完了しています。残りの作業としてクラスタを作 成し、これらのリソースを使用するように設定します。クラスタの作成
1. クラスタ・ノード 1 サーバで[Cluster Administration]コンソールを起動します。2. [Open Connection to Cluster]ウィンドウの[Action]ドロップダウン・リストから[Create new cluster] を選択します。
図14. 新しいクラスタの作成
3. [New Server Cluster]ウィザードの[Welcome]ページで[Next]をクリックし、クラスタの作成を開始 します。
図15. クラスタ名とドメインの指定 5. ウィザードの[Select Computer]ページの[Next]をクリックします。クラスタ内の最初のノードのコン ピュータ名がすでに入力されています。入力されていない場合は、編集ボックスのコンピュータ名 を指定します。 ウィザードにより、共有リソースとネットワーク接続などの設定が分析されます。エラーが発生しな かった場合は、[Next」ボタンが有効になります。エラーが発生した場合は、先に進む前に情報を 分析し、エラーを修正してください。 6. [Next]をクリックします。 7. [IP Address]ページでクラスタの IP アドレスを指定します。このアドレスはクラスタ名にマップされ、 他のコンピュータが使用することはできません。[Next]をクリックします。
8. [Cluster Service account]ページでサービスを実行するドメイン・アカウントを指定します。このアカ
ウントは管理者権限を持つドメイン・ユーザになっている必要があります。[Next]をクリックします。
9. [Proposed Cluster Configuration]ページのすべての情報が正しいことを確認します。[Next]をク リックし、クラスタを作成します。ウィザードによりクラスタの作成が開始されます。このプロセスに は数分かかります。エラーが発生した場合、ログとエラー・メッセージを分析し、問題のトラブル
シューティングを行います。完了したら[Next]ボタンが有効になります。
図16. [Create cluster status]ページ 11. [Finish]をクリックします。 これでクラスタが機能するようになり、追加ノードをクラスタに追加できます。
新しいノードの追加
1. クラスタ・ノード 2 サーバを起動します。 2. 管理者権限を持つアカウントを使用してサーバにログオンします。 3. [Cluster Administrator]コンソールを起動します。4. [Open Connection to Cluster]ウィンドウの[Action]ドロップダウン・リストから[Add nodes to the cluster]を選択します。
5. [Cluster or server name]ドロップダウン・リストで、新規作成したクラスタの名前を指定します。 [OK]をクリックし、このサーバをクラスタに追加します。
7. [Select Computers]ページで[Add]をクリックし、クラスタにサーバを追加します。[Next]をクリックし ます。 図18. クラスタへのサーバの追加 ウィザードにより、すでにある設定が分析されます。エラーが発生しなかった場合は、[Next」ボタンが有効 になります。エラーが発生した場合は、先に進む前に詳細情報を分析し、エラーを修正してください。 8. [Next]をクリックします。 9. クラスタ･サービスを実行するために提供される、ユーザのパスワードを入力して、[Next]をクリッ クします。
10. [Proposed Cluster Configuration]ページで[Next]をクリックし、このサーバをクラスタに追加し ます。
11. [Finish]をクリックします。 サーバがクラスタのノードになりました。
新しい共有ディスク･リソースの追加
クラスタに追加ディスクが必要になるときがあります。まず、1 つを除きすべてのクラスタ･ノードをシャット ダウンします。このノードがすべての共有リソースを完全に制御できることを確認します。iSCSI 仮想ディ スクをクラスタ･ノードにエクスポートして初期化するには、8 ページの「iSCSI 仮想ディスクのエクスポート」 と11 ページの「iSCSI デバイスの初期化」セクションを参照してください。次に、以下の手順に従ってディス クをクラスタ･リソースに追加します。 注記: iSCSI 仮想ディスクをクラスタ･ディスクに変換する前に、 1 つのクラスタ･サーバだけが常に新規作成した iSCSI 仮想 ディスクにアクセスできることを確認してください。この確認が できていないと、iSCSI 仮想ディスクのデータが破壊されます。iSCSI デバイスの変換
1. 管理者権限を持つアカウントを使用してアクティブ･クラスタ･ノードにログオンします。 2. [Cluster Administrator]コンソールを起動し、クラスタへの接続を開きます。 図19. クラスタへの接続を開く図20. 新しいリソースの作成
4. 新しいリソースの名前を指定します。[Resource Type]で、リストから[Physical Disk]を選択します。 [Group]で、リソースが属するグループを選択します。[Next]をクリックします。
図22. 可能なリソース所有者の指定 6. [Dependencies]ページの[Next]をクリックします。ディスク･リソースには、依存関係は必要ありま せん。 7. ディスクのリストから新規作成パーティションを選択します。[Finish]をクリックします。 図23. 新規作成パーティションの選択 8. Resource ノードの詳細ビューに、新しいリソースがオフラインとして表示されます。リソースを右ク リックし、コンテキスト･メニューから[Bring Online]を選択します。完了すると、ディスクがクラスタ･ ディスクになります。クラスタ内の他のサーバを起動します。
詳細情報
HP StorageWorks All-in-One Storage Systemsについて詳しくは、http://www.hp.com/go/AiOStorage
または http://www.hp.com/jp/aio にアクセスしてください。
