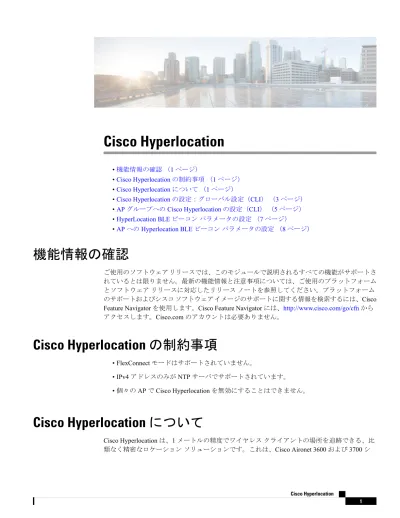

Cisco Hyperlocation

Cisco Hyperlocation

•機能情報の確認 （1 ページ）

•Cisco Hyperlocation の制約事項 （1 ページ） •Cisco Hyperlocation について （1 ページ）

•Cisco Hyperlocation の設定：グローバル設定（CLI） （3 ページ） •AP グループへの Cisco Hyperlocation の設定（CLI） （5 ページ） •HyperLocation BLE ビーコン パラメータの設定 （7 ページ） •AP への Hyperlocation BLE ビーコン パラメータの設定 （8 ページ）

機能情報の確認

ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートさ れているとは限りません。最新の機能情報と注意事項については、ご使用のプラットフォーム とソフトウェア リリースに対応したリリース ノートを参照してください。プラットフォーム のサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://www.cisco.com/go/cfnから アクセスします。Cisco.com のアカウントは必要ありません。

Cisco Hyperlocation の制約事項

• FlexConnect モードはサポートされていません。 • IPv4 アドレスのみが NTP サーバでサポートされています。 • 個々の AP で Cisco Hyperlocation を無効にすることはできません。

Cisco Hyperlocation について

Cisco Hyperlocation は、1 メートルの精度でワイヤレス クライアントの場所を追跡できる、比 類なく精密なロケーション ソリューションです。これは、Cisco Aironet 3600 および 3700 シ

リーズ アクセス ポイントの一部である Cisco Hyperlocation 無線モジュールによって可能となっ ています。この強力なモジュールは、Wi-Fi および Bluetooth Low Energy（BLE）技術と組み合 わさることで、ビーコン、インベントリおよび個人のモバイル デバイスを正確に示すことがで きます。 Cisco Hyperlocation の無線モジュールには、以下の機能があります。 • 以下の拡張性を備えた WSM 無線モジュール機能： • 802.11ac • Wi-Fi 送信 • 20 MHz、40 MHz、80 GHz チャネル帯域幅に拡張された WSM、RRM チャネル スキャ ン。 • 拡張ロケーション機能： • 低遅延ロケーション最適化チャネルのスキャン • 32 アンテナ到達角度（AoA） Cisco Hyperlocation は、シスコ コネクテッド モバイル エクスペリエンス（CMX）と連動して 機能します。Cisco Catalyst 3850 または 3650 シリーズ スイッチの Cisco Hyperlocation 機能と CMX デバイスを組み合わせることで、ロケーション精度が向上し、より的を絞ったコンテン ツをユーザに配信できます。Cisco CleanAir の周波数スキャンとともに CMX を使用する場合 は、失敗したビーコン、失われたビーコン、また不正なビーコンでさえ見つけることが簡単で す。

Cisco IOS XE Denali 16.3.1 リリースでの機能拡張

• 統合 BLE 無線を備えた Cisco Hyperlocation 無線モジュールでは、最大 5 つの BLE トラン スミッタを使用して、Bluetooth Low Energy（BLE）ブロードキャスト メッセージを送信 することができます。Cisco Catalyst 3850/3650 スイッチは、ビーコンの間隔、UUID、送信 電力などの送信パラメータを、ビーコンごとにすべてのアクセス ポイントに対しグローバ ルに設定するために使用されます。また、Cisco Catalyst 3850/3650 スイッチは、各アクセ ス ポイントのメジャー、マイナー、および送信電力値を設定できるため、ビーコンの精度 がより高まります。この機能は、Cisco Hyperlocation 無線モジュールおよび Hyperlocation 機能と共に動作します。

Hyperlocation BLE が機能するには、Cisco Hyperlocation 機能を AP で有効にする必要があります。 （注） • Cisco Hyperlocation 無線モジュールが AP にインストールされていない場合に、データ パ ケット RSSI を経由するロケーション パフォーマンスが CPU サイクル スティーリングに よるローカル モード無線を通じて報告されるように、Cisco Hyperlocation 機能は強化され ています。この機能拡張は次の AP で使用できます。 Cisco Hyperlocation Cisco Hyperlocation について

• Cisco Aironet 700 シリーズ AP • Cisco Aironet 1700 シリーズ AP • Cisco Aironet 2600 シリーズ AP • Cisco Aironet 2700 シリーズ AP • Cisco Aironet 3600 シリーズ AP • Cisco Aironet 3700 シリーズ AP

• AP グループに対し Cisco Hyperlocation を設定できます。以前は、Cisco Hyperlocation の設 定はすべての AP にグローバルに適用可能でした。

その他の参考資料

Cisco Hyperlocation の詳細については、次の文書を参照してください。 •『Cisco Hyperlocation Solution』

•『Cisco CMX 10.2 Configuration Guide to enable Cisco Hyperlocation』 •『Cisco ASA 10.2 Release Notes』

Cisco Hyperlocation の設定：グローバル設定（CLI）

手順

• configureterminal 例：

Device# configure terminal

グローバル コンフィギュレーション モードを開始します。 • [no] ap hyperlocation

例：

Device(config)# [no] ap hyperlocation

すべての AP で Hyperlocation を有効または無効にします。 • [no] ap hyperlocation threshold detection value-in-dBm

例：

Device(config)# [no] ap hyperlocation threshold detection -100

低い RSSI を持つパケットを除外するためのしきい値を設定します。このコマンドの [no] 形式を使用すると、しきい値がデフォルト値にリセットされます。

Cisco Hyperlocation

• [no] ap hyperlocation threshold reset value-btwn-0-99 例：

Device(config)# [no] ap hyperlocation threshold reset 8

トリガー後のスキャン サイクルの値をリセットします。このコマンドの [no] 形式を使用 すると、しきい値がデフォルト値にリセットされます。

• [no] ap hyperlocation threshold trigger value-btwn-1-100 例：

Device(config)# [no] ap hyperlocation threshold trigger 10

BAR をクライアントに送信する前のスキャン サイクルの数を設定します。このコマンド の [no] 形式を使用すると、しきい値がデフォルト値にリセットされます。 • [no] ap ntp ip ipv4-address-of-ntp-server 例： Device(config)# [no] ap ntp ip 9.0.0.4 アクセス ポイントによって直接到達可能な、NTP サーバの IPv4 アドレスを設定します。 このコマンドの [no] 形式を使用すると、NTP 値が 0.0.0.0 にリセットされます。

• show ap hyperlocation summary 例：

Device# show ap hyperlocation summary Site Name: default-group

Site Description:

Hyperlocation operational status: Up Reason: N/A

Hyperlocation NTP server currently used: 9.0.0.4 Hyperlocation admin status: Enabled

Hyperlocation detection threshold: -100 dBm Hyperlocation trigger threshold: 10

Hyperlocation reset threshold: 8

デフォルトの AP グループの全体の設定値および動作ステータスとパラメータを表示しま す。

• show ap hyperlocation detail 例：

Device# show ap hyperlocation detail Site Name: default-group

Site Description:

Hyperlocation operational status: Up Reason: N/A

Hyperlocation NTP server currently used: 9.0.0.4 Hyperlocation admin status: Enabled

Hyperlocation detection threshold: -100 dBm Hyperlocation trigger threshold: 10

Hyperlocation reset threshold: 8 Values for APs in all AP Groups:

Cisco Hyperlocation Cisco Hyperlocation の設定：グローバル設定（CLI）

AP Name Radio MAC Method Hyperlocation ---APf07f.0635.2d40 f07f.0676.3b89 WSM Enabled APf4cf.e272.4ed0 f4cf.e223.ba31 Local Enabled

全体的な設定値と APごとの設定値の両方と動作ステータスを表示します。AP行の[Method] 列には、ローカル モード FastLocate での AP の「ローカル」が表示されます。Hyperlocation のステータスとパラメータに表示される値は、デフォルト AP グループの値を反映しま す。

• set platform software trace wireless switch active R0 hyperlocation {debug | emergency | error | info | noise | notice | verbose | warning}

Cisco Hyperlocation に固有のトレース コマンドは次のとおりです。 • debug：デバッグ メッセージ • emergency：緊急事態が考えられるメッセージ • error：エラー メッセージ • info：情報メッセージ • noise：考えられる最大のメッセージ • notice：通知メッセージ • verbose：詳細デバッグ メッセージ • warning：警告メッセージ

AP グループへの Cisco Hyperlocation の設定（CLI）

手順 目的 コマンドまたはアクション グローバル コンフィギュレーション モードを開始します。 configureterminal 例： ステップ 1

Device# configure terminal

アクセス ポイント グループを作成しま す。

ap group ap-group-name

例： ステップ 2

Device(config)# ap group my-ap-group Cisco Hyperlocation

目的 コマンドまたはアクション AP グループ my-ap-group の Hyperlocation を有効または無効にしま す。 [no] hyperlocation 例： Device(config-apgroup)# [no] hyperlocation ステップ 3 低い RSSI を持つパケットを除外する ためのしきい値を設定します。このコ

[no] hyperlocation threshold detection

value-in-dBm 例： ステップ 4 マンドの [no] 形式を使用すると、しき い値がデフォルト値にリセットされま す。 Device(config-apgroup)# [no]

hyperlocation threshold detection -100

トリガー後のスキャン サイクルの値を リセットします。このコマンドの [no]

[no] hyperlocation threshold reset

value-btwn-0-99 例： ステップ 5 形式を使用すると、しきい値がデフォ ルト値にリセットされます。 Device(config-apgroup)# [no] hyperlocation threshold reset 8

BAR をクライアントに送信する前のス キャン サイクルの数を設定します。こ

[no] hyperlocation threshold trigger

value-btwn-1-100 例： ステップ 6 のコマンドの [no] 形式を使用すると、 しきい値がデフォルト値にリセットさ れます。 Device(config-apgroup)# [no] hyperlocation threshold trigger 10

AP グループの AP によって直接到達可 能な、NTP サーバの IPv4 アドレスを設 [no] ntp ip ipv4-address-of-ntp-server 例： ステップ 7 定します。このコマンドの [no] 形式を Device(config-apgroup)# [no] ntp ip 9.0.0.4 使用すると、NTP 値が 0.0.0.0 にリセッ トされます。 AP グループ my-ap-group の全体の設定 値（AP グループ固有）および動作ス テータスとパラメータを表示します。

show ap group ap-group-name hyperlocation summary

例： ステップ 8

Device# show ap group my-ap-group hyperlocation summary

Site Name: my-ap-group

Site Description: This is an AP group Hyperlocation operational status: Up Reason: N/A

Hyperlocation NTP server currently used: 9.0.0.4

Hyperlocation admin status: Enabled Hyperlocation detection threshold: -100 dBm

Hyperlocation trigger threshold: 11 Hyperlocation reset threshold: 9

Cisco Hyperlocation AP グループへの Cisco Hyperlocation の設定（CLI）

目的 コマンドまたはアクション

AP グループ my-ap-group の全体（AP グループ固有）の設定値および AP ご

show ap group ap-group-name hyperlocation detail 例： ステップ 9 との設定値と動作ステータスを表示し ます。リストされている AP は、AP グ ループに属するもののみです。

Device# show ap group my-ap-group hyperlocation detail

Site Name: my-ap-group

Site Description: This is an AP group Hyperlocation operational status: Up Reason: N/A

Hyperlocation NTP server currently used: 9.0.0.4

Hyperlocation admin status: Enabled Hyperlocation detection threshold: -100 dBm

Hyperlocation trigger threshold: 11 Hyperlocation reset threshold: 9 Values for APs in all AP Groups: AP Name Radio MAC

Method Hyperlocation ---APf07f.0635.2d40 f07f.0676.3b89 WSM Enabled APf4cf.e272.4ed0 f4cf.e223.ba31 Local Enabled 各 AP グループの Hyperlocation の動作 ステータスを表示します。 show ap groups 例： ステップ 10

Device# show ap groups Site Name: my-ap-group

Site Description: This is an AP group ...

Hyperlocation operational status: Up ...

HyperLocation BLE ビーコン パラメータの設定

Hyperlocation BLE ビーコン パラメータを設定するには、次の手順を実行します。 手順 ステップ 1 configure terminal 例：

Controller# configure terminal Cisco Hyperlocation

グローバル コンフィギュレーション モードを開始します。 ステップ 2 ap hyperlocation ble-beacon {beacon-id|interval interval-value}

例：

Controller(config)# ap hyperlocation ble-beacon 3

BLE ビーコン パラメータを指定して、BLE コンフィギュレーション モードを開始します。 ステップ 3 config-ble { default {enable | txpwr | uuid } | enable | exit | no {enable | txpwr |

uuid } | txpwr att-value| uuid uuid-name}

例：

Controller(config-ble)# enable

BLE ビーコン値を設定します。 ステップ 4 show ap hyperlocation ble-beacon

例：

Controller# show ap hyperlocation ble-beacon BLE Beacon interval (Hertz): 1

ID UUID TX Power(dBm) Status

---0 ---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0---0 -34 Disabled 1 00000000-0000-0000-0000-000000000000 0 Disabled 2 00000000-0000-0000-0000-000000000000 0 Disabled 3 00000000-0000-0000-0000-000000000000 0 Disabled 4 00000000-0000-0000-0000-000000000000 0 Disabled 設定済み BLE ビーコンのリストを表示します。

AP への Hyperlocation BLE ビーコン パラメータの設定

AP に Hyperlocation BLE ビーコン パラメータを設定するには、次の手順を実行します。 手順 目的 コマンドまたはアクション AP に Hyperlocation と関連パラメータを 設定します。

ap name ap-namehyperlocation ble-beacon

beacon-id{major major-value|minor minor-value | txpwr att-value } ステップ 1

例：

Controller# ap name test-ap

hyperlocation ble-beacon 3 major 65535

Cisco Hyperlocation AP への Hyperlocation BLE ビーコン パラメータの設定

目的 コマンドまたはアクション

設定済み BLE ビーコンのリストを表示 します。

show ap name ap-namehyperlocation ble-beacon

例： ステップ 2

Controller# show ap name test-ap hyperlocation ble-beacon

ID Major Minor TX Power(dBm) ---0 0 0 0 1 0 0 0 2 0 0 0 3 0 0 0 Cisco Hyperlocation AP への Hyperlocation BLE ビーコン パラメータの設定
