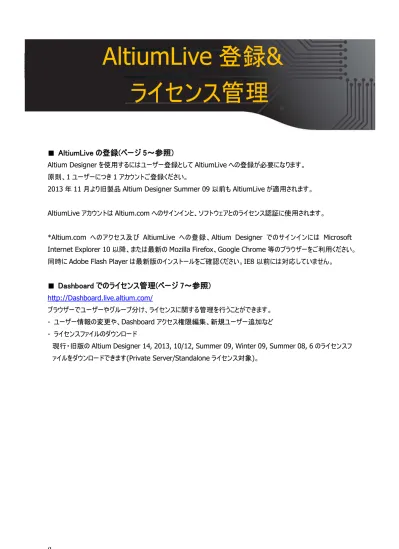

AltiumLive 登録&
ライセンス管理
■AltiumLive の登録(ページ 5～参照)
Altium Designer を使用するにはユーザー登録として AltiumLive への登録が必要になります。 原則、1 ユーザーにつき 1 アカウントご登録ください。
2013 年 11 月より旧製品 Altium Designer Summer 09 以前も AltiumLive が適用されます。 AltiumLive アカウントは Altium.com へのサインインと、ソフトウェアとのライセンス認証に使用されます。
*Altium.com へのアクセス及び AltiumLive への登録、Altium Designer でのサインインには Microsoft Internet Explorer 10 以降、または最新の Mozilla Firefox、Google Chrome 等のブラウザーをご利用ください。 同時にAdobe Flash Player は最新版のインストールをご確認ください。IE8 以前には対応していません。 ■
Dashboard でのライセンス管理(ページ 7～参照)
http://Dashboard.live.altium.com/
ブラウザーでユーザーやグループ分け、ライセンスに関する管理を行うことができます。 - ユーザー情報の変更や、Dashboard アクセス権限編集、新規ユーザー追加など - ライセンスファイルのダウンロード
現行・旧版のAltium Designer 14, 2013, 10/12, Summer 09, Winter 09, Summer 08, 6 のライセンスフ ァイルをダウンロードできます(Private Server/Standalone ライセンス対象)。
Altium Designer
インストール
Altium Designer のインストール方法について、ご確認ください。
弊社Altium NOTE サイトのダウンロードページにも導入ガイドブックを用意しております。 http://www.adt.co.jp/altium/index.php?Download__
Altium Designer & Private License Server インストーラーの入手先 最新版のインストーラーはダウンロード方式となり、下記URL より入手できます。
http://www.altium.com/products/downloads (要 AltiumLive サインイン)
Altium Designer は PC 何台にでもインストールできます。実際の利用者数はライセンスに依存します。 Altium Designer 日本語資料について一部 Altium Wiki サイトでご覧頂けます。
http://wiki.altium.com/display/JAPROD/Home <インストール方法>
Altium Designer インストーラーを実行します。
Altium Wiki 検索キーワード: 「インストールと Content 管理」を入力
Private License Server インストーラーを実行します(Private Server ライセンスの場合)。 Altium Wiki 検索キーワード: 「プライベートサーバ ライセンスの使用」を入力
<ライセンス認証方法>
AltiumLive 登録後、Altium Designer で Sign in することで保有ライセンスが表示されます。 使用可能なライセンスを選択して、Use/Activate してください。
<ライセンス形態>
・Standalone ライセンス: 1 ライセンスにつきユーザー1 名での認証(オフライン) Altium Wiki 検索キーワード: 「スタンドアロン ライセンスの使用」を入力
・Private Server ライセンス: LAN 内でライセンスを複数ユーザーが入れ替わって認証(オフライン) Altium Wiki 検索キーワード: 「プライベートサーバ ライセンスの使用」を入力
・On-Demand ライセンス: クラウドからライセンスを複数ユーザーが入れ替わって認証(オンライン) Altium Wiki 検索キーワード: 「On-Demand ライセンスの使用」を入力
AltiumLive アカウントの取得
AltiumLive は Altium.com でのサインインや、Altium Designer でのライセンス認証の為のユーザー登録です。 ① Altium.com サイト上側にある“SIGN IN”から New Users として“Join”してください。
図1 新規ユーザー登録 ② 弊社([email protected])より 「AltiumLive の仮登録について」のメールを送信致しますので、しばらくお待ちください。 会社名、住所、氏名、連絡先などの情報をそのメールにご返信ください。 ①~②は弊社 Altium NOTE トップページから直接登録申請ができます。 http://www.adt.co.jp/altium/ ページ8 参照 ③ 弊社([email protected])より 「Invitation to AltiumLive」メールの受信をご確認しましたら、メール本文にある http://live.altium.com/activate/...にアクセスして頂きパスワードの設定をします。これで本登録が完了します。 ユーザー名はメールアドレスになります。
AltiumLive アカウントを使用したサインイン
Altium Designer 関連のサインイン/ログインは全て AltiumLive に統一されています。
図2 Altium.com へのサインイン
図3 インストール時のログイン
Dashboard
Dashboard ページでは、Altium Designer に関する次の事柄をご利用頂けます。
図5 Dashboard ページ Overview: ユーザー数、ライセンス数の確認 Profile: 会社情報の編集 Users: ユーザーの編集、新規ユーザーの追加、アクセス権限 Groups: グループごとの使用ライセンス割り当て Licenses: 各ライセンス情報、ライセンスファイルのダウンロード Vaults: サービス終了 Dashboard にアクセスする為のライセンス管理者権限は、基本的にライセンス購入時のユーザーとなります。 Altium.com でサインイン直後に、ご氏名の右側に Dashboard が表示されない場合、ライセンス管理者権限を 申請してください。次のページで申請手順をご案内します。
Dashboard 管理者権限申請の流れ
ライセンス管理者権限はAltiumLive 登録と同じく、Altium NOTE トップページからお申し込みください。 「評価理由、その他」欄に管理者希望の旨をご記入ください。
ライセンスファイルのダウンロード手順
Altium Designer はインターネットプロキシ環境には完全に対応していません。 この場合、Altium Designer に正常にサインインすることができないことがあります。
その際に、管理者がブラウザーでDashboard からライセンスファイル(*.alf)をダウンロードする方法を紹介します。
オフライン オンライン 更新
Private Server Dashboard から取得 Private License Server の Activate で取得
Private License Server で Delete License 後、
←いずれかの手法で再取得 Standalone Dashboard から取得 Altium Designer に Sign in して
ライセンスを Activate で取得 Altium Designer で ライセンスを Delete 後、 ←いずれかの手法で再取得 Private Server/Standalone はインターネットに接続する必要がない為、保守を更新された際にはライセンスファ イルを再取得してください。そのまま使用することも可能ですが保守期間は更新されませんので、その後リリースさ れるバージョンを認証できません。 図6 Dashboard リンク Altium.com でサインイン直後に、Dashboard へのリンクが表示されることを確認します。 COMMUNITY 内 Forum/Blog/Ideas/BugCrunch/Wall ページ上部にもリンクが表示されます。 *Dashboard リンクが表示されない場合は、管理者権限がございません。ページ 8 に従ってお申し出ください。
Dashboard ページで“Licenses”項目を選択する。 図7 保有ライセンスの詳細と一覧 保有されているライセンス一覧を参照することができます。 ここでは各ライセンスのシリアル番号、Activation Code、ライセンス形態、保守期間などを確認できます。 各ライセンスで図8 の赤枠部分をクリックすることで、ライセンスファイル取得画面に進めます。 図8 対象ライセンスを確認・選択
License Management に移り、“Active”をクリックします。
図9 ライセンスファイルのダウンロード
続けて同ページの下側にActivate License が現れます。Altium Designer ソフトウェアを▼から指定し(例えば AD Summer 09 で使用する場合)、“OK”をクリックするとライセンスファイル(*.alf)のダウンロードを開始します。 *AD10~15 (R10)のライセンスファイルには互換性があります。その他は各々独自のライセンスであり、互換性が ありません。
● Private Sever ライセンスをご利用される場合、予めインストールした Private License Server をタスクトレイ から起動します。
図10 ライセンスファイルの追加 “Add Licenses”ボタンからライセンスファイル(*.alf)を読み込みます。
ファイアウォールにはC:¥Program Files¥Altium¥SecurityService にある、DXPSecurityApp.exe と DXPSecurityService.exe を許可するようにします。
最後に、Altium Designer のライセンス管理画面から「private license server を設定」で接続します。
図11 PLS の認証
◆ ダウンロードしたStandalone のライセンスファイル(*.alf)は、Altium Designer のライセンス管理画面から 「standalone ライセンスファイルを追加」してください。
ライセンスファイルを更新する(保守更新後など)際は、同様に Dashboard からダウンロードを行い、古いファイセン スファイルを破棄してください。
Windows のタスクトレイにアイコンがない場合は、{コントロールパネル>>管理ツール>>サービス}から Altium Security Service (DXPSecurityService.exe)を停止して、コマンドプロンプトで
”C:¥Program Files¥Altium¥SecurityService¥DXPSecurityService.exe” /app実行します。ライセ
ンスファイルを追加してから、アイコンを右クリックStop security serviceして、再びサービスを開始してく
