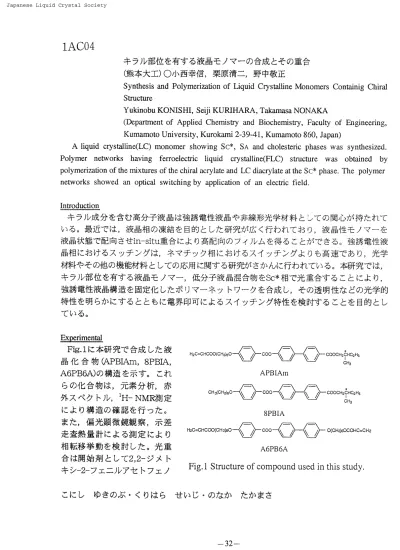

Japanese Liquid Crystal Society
NII-Electronic Library Service Japanese Llquld Crystal Soolety
1ACO4
キラル部位を有する液晶モ ノマ ーの合成とその 重合
(熊 本大工)○小 西 幸 信, 粟原清二 ,野 中敬 正
Synthesis
andPolymerization
ofLiquid
Crystaliine
Moriomers
Con
面nigChiral
StmctUre
Yuk
重nobuKONISHI
,Seij
丑KURIHARA
,Takamasa
NONAKA
(Department of
Applied
Chemistry
andBiochemistry
,Faculty
QfEngineering
,Kumamoto
University
,1
(urokami2
−39
−41
,Kumamoto
860
,Japan
)Aliquid
crystalline(LC
)monorner showingS
c*,SA
and cholestericphases
was synthesized . PolymernetWorks
having ferroelectric
liquid
crystalline(
FLC
)structure
was
obtained
by
polymerization of
the
血 xtUres ofthe
chiral acrylate andLC
diacrylatc
atthe
Sc
*phase .The
polymer
networks showed an optical switching
by
application of an elecnic ∬eld、Introduction
キラル 成 分 を含 む 高分子液晶は強誘電 性液 晶や非線 形 光 学 材料と し て の 関心 が持た れて い る。 最 近で は,液 晶相の 凍結を 目的と した研究が広く行わ れ て お り, 液 晶 性モ ノマ ーを 液晶状 態で配 向さ せ
in
−situ 重合に よ り高 配 向の フ ィルム を得 ることがで きる。強 誘 電 性 液 晶相にお ける ス ッチ ングは,ネマ チッ ク相に お け るス イッ チング よ0
も高速であ り, 光 学 材料やそ の他の機能材料とし ての応 用に関 す る研 究が さか ん に行 わ れてい る。本研究では, キラ ル部位を有 する液 晶モ ノマ ー, 低分子 液 晶混 合物をSC
*相で光重合する こ と に よ り, 強誘電性液晶構造を固 定 化 した ポ リマ ーネッ トワーク を合 成 し, そ の透 明性などの光学 的 特性を明ら か にする と と もに電 界印可による スイッチ ング特性を検討する こ と を 目的と し て い る。 塑F
{g .1
に本研 究で 合 成 した 液 晶 化 合 物 (APBIAm
,8PBIA
,A6PB6A
)の構造 を示 す。 これ ら の化合 物は , 元 素 分析, 赤 外ス ペ ク トル, エH
−NMR
測 定 によ り構 造の 確 認 を行っ た。 ま た, 偏 光 顕 微 鏡観察, 示 差 走査 熱量 計 に よ る測定 に よ り 相 転移 挙動 を検討 した 。光重 合 は開 始 剤 と して2
,2
一ジ メ ト キシー2
一フェ ニ ル ア セ トフェ ノ H・C・C− 一{ 〉
一… 一◎
〈}
・ ・呻
咄 C呂3 APBIAm C… C・・ls・−G
卜…創
・}
…呻
咄 CH38PBIA
− 一 ・一{〉
・ ・一《〉〈}
・… als・・一 ・H2A6PB6A
Fig
.1Struc
加re of compound usedin
this
study .こ にし ゆ きのぶ ・くり は ら せ い じ ・の なか たか ま さ
_
32
一Japanese Liquid Crystal Society
NII-Electronic Library Service Japanese Llquld Crystal Soolety
ンを用い, 高圧 水銀灯 を光 源と し,
10
分 間光 照 射した。 重合 率はゲル ろ過クロ マ トグラフ ィー(
GPC
)に よ り決定し た。Results
andDiscussion
APBIAm
,8PBIA
は,Sc
*相,ス メク チ
ッ ク
A
(SA
)相, コ レス テ リッ ク (Ch
)相 を,A6PB6A
はネマチ ッ ク(N
)相を発現 する こ とが 分 かっ た 。Fig
2
に,APBL
単独系のそ れぞ れの液 晶相での 重 合 性 を示 した。
Sc
*相 とSA
相で は,APBIAm
単独 系に お いて重 合 率 にあま り変わ りはな いが ,
Ch
相で は 若 干で はある が 重 合 率の 上昇 が 見 られ等方 相で 再 びわずか であるが 重合率の減少が見 られ た。
APBIAm
/A6PB6A
混 合 系で の相転移挙動 を検 討 す るた め, 相 図 を作製した。Fig
。3
にそ れを 示す。
APBIArn
/A6PB6A
混 合系で はA6PB6A
<20
%の ときSc
*相が発現することが分 かっ た が 、
A6PB6A
量が増す につ れて、Sc
*相の温度 範囲が狭くな る傾向
が見 られ た 。強 誘 電 性 液 晶構 造 を固定化 す る た め,
APBIAm
/A6PB6A
混合 系 において光 重 合 を試み た。A6PB6A
が2
% 以上の と き 室温 付近 ま でSc
*相 が 固定化 されて い ること が分かっ た。 こ れ らポ リマ ーネ ッ トワーク に電界を印 可 し, そ のス イ ッ チ ング挙 動 を観察した とこ ろ,A6PB6A
を含まない 系 に比べ て同程度の 印 加 電 圧 で は,動 作 温 度 が 高 温側に シフ トする こ とが分かっ た。 また 低 分 子 液晶化合 物で あ る8PBIA
を有 する複合フィルム につ いて も合 成 し, そ のス イッチ ング挙 動 につ いて も報告す る。 100 80 璽 60萋
嵳
、Q8 20 0 40 60 80 10⊂) 120 140 Tem ρ。ra1ure (°C)臼9.2Convcrsion as a funcdon or polymcrizaヒbn tempclature,
Sampleused was APBIAm CQ口Eai口ig且mo1 % of the pho仁oradica1 ユnitiator .
( U 。 百 ヨ 衷 註 E 。 ト 1601401201008060 40 APB 匸Am 100 95 90 85 80 L −一一_一」_____議 _____L − A6PB6A O 5 to 15 20
Composi口on〔mol %)
Fig,3 Phase diagram ofAPBIAm and A6PB6A .
_
