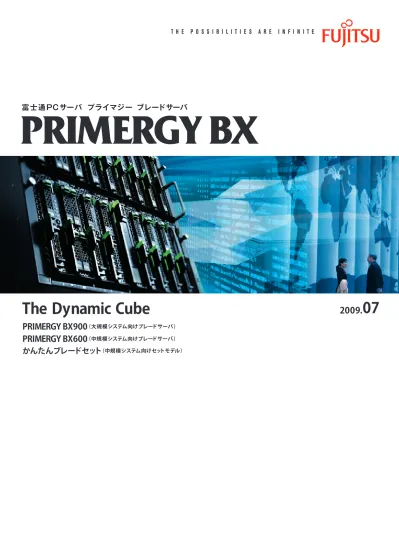

The Dynamic Cube
富士通PC サーバ プライマジー ブレードサーバ
PRIMERGY BX900 （大規模システム向けブレードサーバ）
PRIMERGY BX600 （中規模システム向けブレードサーバ）
かんたんブレードセット （中規模システム向けセットモデル）
PRIMERGY BX
ブレードサーバを もっと 詳しく知りたい方は
http://primeserver.fujitsu.com/primergy/blade/
0120-933-200
ブレードは富士通 検索
■このカタログは、2009年7月現在のものです。改良のため予告なしに仕様・デザイン等を変更することがあります。 ■ 印刷の都合によりカタログの商品写真と実物では色彩が異なる場合があります。
■このカタログには、森林認証紙、大豆インキ、有害な廃液を出さない水なし印刷方式を採用しています。
CG4457- 3 2009 年7月 PRIMERGYについてのお問い合わせ、ご用命は、下記にお申し付けください。
ご使用の際は、マニュアル の「安 全上のご注意」をよくお 読 みの上、正しくお使いください。
廃棄・譲渡の際のハードディスク内データ消去について
ご使用になっていたPRIMERGYを廃棄・譲渡する際には、お客様の責任でハードディスクに記録 された全データを消去することを強く推奨します。詳細につきましては、『インターネット情報ページ』
（http://primeserver.fujitsu.com/primergy/note/）をご覧下さい。
■マニュアルの 電 子化
■省エネルギー 基 準達 成率 このカタログに記載した製品は省エネ法 で2007年度までに達成しなければなら ない目標基準値を達成した製品です。
製品毎のエネルギー消費効率は製品仕様 一覧表をご覧ください。
■グリーン購入法への対応 2001年4月から施行のグリーン 購入法（国等による環境物品等 の調達の推進等に関する法律）
に基づく調達の基本方針（判断 の基準）に対応しています。
自然保護、環境への配慮より、
紙資源の節約への貢献を目的 として、従来の印刷マニュアル を必要最小限におさえ、電子 データ（PDF）で提供しています。
環境への取組み
富士通の環境についての取り組みの詳細は、富士通ホームページ「環境活動」をご覧ください。http://jp.fujitsu.com/about/csr/eco/
製品・サービスについてのお問い合わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
〒105-7123 東京都港区 東新橋1- 5-2 汐留シティセンター 水、湿気、湯気、ほこり、油煙などの 多い 場 所に 設 置しないでください。
火災、故 障、感 電などの原因となることがあります。表 示された正しい電 源・電 圧でお使いください。
クラス1レーザ製品 本 製品に選 択することができるCD/DVDドライブはレーザーを使用しています。
●Intel、Xeonは、米国インテル社の登録商標または商標です。
●Microsoft、Windows Server、Hyper-Vは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
●RedHat、RPMおよびRedHatをベースとしたすべての商標とロゴは、Red Hat,Inc.の米国およびその他の国における登録商標または商標です。
●VMwareは、VMware,Inc.の米国およびその他の国における登録商標または商標です。
●Citrix、Citrix XenApp、Citrix XenDesktop、Citrix Systems, Inc. の米国あるいはその他の国における登録商標または商標です。
●記載されている会社名、製品名は各社の登録商標または商標です。
■商品には、定期的に交換が必要な部品が含まれており、交換には別途費用が必要となります。なお定期点検を含むSupportDesk契約では、定期点検時に本部品の予防交換を実施し、商品を良好な状態に保ちます。
■商品の保守サポート期間は、お客様の購入後5年間です。
■弊社からお客様指定場所へ機器を納入する場合、別途配送料が必要となります。納入地が複数に分かれる場合は、配送料が異なりますので、弊社営業または販売パートナーまで、お問い合わせください。
■各種ドライバやBIOS、ファームウェア、添付ソフト等の最新モジュールを以下のダウンロードサイトにて提供しております。システム安定稼働のため、常に最新モジュールを適用して頂くことを推奨いたします。
尚最新モジュールのダウンロードおよび適用作業は、お客様自身で実施願います。（弊社作業をご依頼される場合は、有償にて承ります。弊社担当営業もしくは販売店までお問合せください）
＜ダウンロードサイト＞http://primeserver.fujitsu.com/primergy/downloads/
＊このカタログのハードディスク等の容量表記は1GB=10003Byte換算値です。1GB=10243Byte換算のものとは表記上同容量でも、実容量は少なくなりますのでご注意ください。
＊周辺機器への接続については「PRIMERGYシステム構成図」等をご参照ください。
＊本製品は日本国内仕様です。弊社では本製品に対する海外での保守サービスおよび技術サポートはおこなっておりません。
2009. 07
■「スーパーグリーン製品」の提供
当社の厳しい環境評価基準（省資源化、リサイクル設計、化学物質含有/ 使用規制、
省エネルギー、環境情報の提供など）をクリアした地球に優しい、環境への負荷の 少ない「グリーン製品」として提供しています。BX900 S1、BX620 S4、BX620 S5 では、さらに省資源化、省エネルギー等の環境 配慮レベルが極めて優れている
「スーパーグリーン製品」として提供しています。
1
C O N T E N T S
Blade Server P2
PRIMERGY BX900
Blade Server Solution
Storage System
Service / Support
Showroom
ブレードサーバの削減効果を、あなたのビジネスへ。
業界最高のテクノロジーで 強固なビジネス基 盤を。
仮想化の導入・運用にも余裕 のスペックで。
PRIMERGY BX600 よりシンプルに、よりかんたんなサーバ集約環境を。
ブレードソリューションキューブ
〜ブレードサーバの利用シーン 〜
I Tインフラデリバリーサービス
プラットフォームソリューションセンター システムスタートアップサービス 保守・運用支援サービス SupportDesk ServerView Resource Coordinator VE
Server Management
P4
P10
P26
P30
P32 P8
P28 ストレージシステム ETERNUS
PRIMERGY BX
富士通PC サーバ プライマジー ブレードサーバ
国内最大級の
「プラットフォームソリュションセンター」 をはじめ、ライフサイクルを通じて 充実したサービスを提供。 PRIMERGY本体の製造を国内で実施、設計段階からの厳しい 様々なテストなど、品質、信頼性を常に追求。
3 2
企業を取り巻くビジネスの世界は大きく変わりました。グローバリ ゼーションにともなう競争の激化に加え、世界経済の大きな後退により、
企 業 の 規 模 や業 種 を問 わず 、コスト削 減 が急 務となっています 。 ビジネスと IT が不可分となっている今、コスト削減の流れは IT システム にもおよんでいますが、必要とされるコストまで削減してしまっては、
本来の目的である企業の競争力や成長力の維持はできません。
企業の競争力や成長力の維持とコスト削減の両立。そのためには、
現時点で IT コストの約 70 ％を占めていると言われている「運用管理 コスト」を削減し、最新の IT 技術を取り入れるために必要な「新規導入 コスト」を確保することが必要です。運用管理や保守を最適化するこ とで IT コストに求められる削減目標を達成し、なおかつ新しい技術や 製 品を導入して企 業 の成 長を可能にする。それこそが、 CIO や IT マ ネージャーに求められている課題です。
この課題解決として注目されているのが、仮想化技術によるサーバ 統合（仮想統合）です。これまでは先進的な一部の企業でのみ行われ てきた仮想統合が、多くの企業のシステムアーキテクチャーとして採用 されるようになってきています。
企業の競争力、成長力とコスト削減の両立
従来のシステムは、各業務のピーク時を想定して設計されているため、
普段はサーバの利用率が高くありません。仮想統合では、多数の物理 サーバを仮想化して少数の高性能サーバに集約することで利用率を上 げるので、導入した装置の性能を使い切らずにおくという非効率が解消 されます。また、リソースの柔軟な割り当てが可能になるのも仮想統合 の特長です。異なる環境で稼働していたサーバであっても 1 つの物理 サーバ上で稼働させられるため、ピーク時だけ仮 想サーバを増やす といった対応も可能になります。仮 想 統合による IT 基 盤の導入は、
I T システムの「全体最適」を実現するのです。
仮想統合という手段によってシステムが全体最適化されると、サーバの 利用率が向上するとともに、業務構築に必要なサーバ調達期間の短縮 が可能 となります。新 規導入コストの抑制はもちろん、複 数の仮 想 サーバを統合的に管理できるツールの導入により、バックアップやアップ グレードにかかる運用管理コストの削減にも大きな効果が得られます。
仮想統合には高密度実装かつ排出熱量の小さなブレードサーバを 採用することで、ラック本数やデータセンターの床面積、冷却のための 電力コストの削減など、その効果はより大きなものになります。
また一方で、 IT の世界は日々進歩を遂げています。その一例が、クラウド・
コンピューティング・サービスの登場です。 I T を企業が所有するシステム としてではなく、提供されるサービスとして利用するクラウド・コンピュー ティングの普及は、 IT の世界にさらに大きな変化をもたらします。
企業の競争力を維持し、成長し続けるための IT 基盤には、今、目の前で 求められているコスト削減や仮想統合への対応といったニーズだけでなく、
将来に向け新たな IT トレンドにも対応できる拡張性や可用性が不可欠 なのです。
仮想統合でITコストの削減を実現する
当社は、お客さまにコスト削減と競争力と成長力の源泉となる IT 基盤を継続して提供するという考えに基づき、 システムプロダクトの 開発・製造・販売を進めてまいります。
PC サーバ「 PRIMERGY （プライマジー）」の開発業務を、グローバルに 集約してスピードアップを図ります。製造や評価の指標に関しても規格 を統一することで、最適な製造体制も確立しました。また、保守部品も グローバルな視点から、各国・地域へ最適な配置を行います。こうした 取り組みにより、日本国内のお客さまにも、製品の品質はもちろん、タイム リーで資産継続を見据えた柔軟な対応を実現します。
ブレードサーバ「 PRIMERGY BX 」では、仮想統合で ダイナミックなシステム構 築 や 運 用を可能にする
「 Dynamic Cube （ダイナミックキューブ）」コンセプトを 採用。このコンセプトを基に、大規模なクラウド基盤の 構築まで可能なブレードサーバ「 PRIMERGY BX900 」を 新規開発し、お客さまの多様なニーズに対応します。
ブレードサーバのラインナップ拡充により、 「ブレード ソリューションキューブ」と名付けたシステム構成例を
ベースに、お 客 様 の 課 題 や 利 用シーンに応じた 最 適なシステムを ご提案いたします。
もちろん、お客さまへのサポートは、これまで同様ワンストップサポート でご提供いたします。企画・設計から導入、運用、移転・撤去まで、シス テムの全ライフサイクルをカバーする LCM サービス（ IT 運用管理）と 併せ、業務システムの確実な稼働に役立てていただくことができます。
グローバル品質とワンストップサポートで 競争力、成長力となるIT基盤を提供
仮想化によるサーバ資源の有効活用
ITインフラ最適化による運用管理コストの削減 環境配慮によるファシリティコスト削減
PRIMERGY BX900
ビジネスと IT システムの大きな転換期
企業に確かな競争力と成長力をご提供いたします。
めまぐるしく変化するビジネスにおいて、企業の I T システムには、さらなる運用の効率化や コスト削減が求められています。こうした要求を実現する手段として注目されているのが、
仮想化技術によるサーバ統合やクラウド・コンピューティング・サービスの活用です。
富士通は、 I T システムの大きな変化にも柔軟に対応する、ブレードサーバをご提供いたします。
BX600
ブレードサーバの削減効果を、あなたのビジネスへ。
効率的な熱設計、高密度を実現した、サーバブレード。
富士通PC サーバ プライマジー ブレードサーバ
国内最大級の
「プラットフォームソリュションセンター」
をはじめ、ライフサイクルを通じて 充実したサービスを提供。
PRIMERGY本体の製造を国内で実施、設計段階からの厳しい 様々なテストなど、品質、信頼性を常に追求。
3 2
企業を取り巻くビジネスの世界は大きく変わりました。グローバリ ゼーションにともなう競争の激化に加え、世界経済の大きな後退により、
企 業 の 規 模 や業 種 を問 わず 、コスト削 減 が急 務となっています 。 ビジネスと IT が不可分となっている今、コスト削減の流れは IT システム にもおよんでいますが、必要とされるコストまで削減してしまっては、
本来の目的である企業の競争力や成長力の維持はできません。
企業の競争力や成長力の維持とコスト削減の両立。そのためには、
現時点で IT コストの約 70 ％を占めていると言われている「運用管理 コスト」を削減し、最新の IT 技術を取り入れるために必要な「新規導入 コスト」を確保することが必要です。運用管理や保守を最適化するこ とで IT コストに求められる削減目標を達成し、なおかつ新しい技術や 製 品を導入して企 業 の成 長を可能にする。それこそが、 CIO や IT マ ネージャーに求められている課題です。
この課題解決として注目されているのが、仮想化技術によるサーバ 統合（仮想統合）です。これまでは先進的な一部の企業でのみ行われ てきた仮想統合が、多くの企業のシステムアーキテクチャーとして採用 されるようになってきています。
企業の競争力、成長力とコスト削減の両立
従来のシステムは、各業務のピーク時を想定して設計されているため、
普段はサーバの利用率が高くありません。仮想統合では、多数の物理 サーバを仮想化して少数の高性能サーバに集約することで利用率を上 げるので、導入した装置の性能を使い切らずにおくという非効率が解消 されます。また、リソースの柔軟な割り当てが可能になるのも仮想統合 の特長です。異なる環境で稼働していたサーバであっても 1 つの物理 サーバ上で稼働させられるため、ピーク時だけ仮 想サーバを増やす といった対応も可能になります。仮 想 統合による IT 基 盤の導入は、
I T システムの「全体最適」を実現するのです。
仮想統合という手段によってシステムが全体最適化されると、サーバの 利用率が向上するとともに、業務構築に必要なサーバ調達期間の短縮 が可能 となります。新 規導入コストの抑制はもちろん、複 数の仮 想 サーバを統合的に管理できるツールの導入により、バックアップやアップ グレードにかかる運用管理コストの削減にも大きな効果が得られます。
仮想統合には高密度実装かつ排出熱量の小さなブレードサーバを 採用することで、ラック本数やデータセンターの床面積、冷却のための 電力コストの削減など、その効果はより大きなものになります。
また一方で、 IT の世界は日々進歩を遂げています。その一例が、クラウド・
コンピューティング・サービスの登場です。 I T を企業が所有するシステム としてではなく、提供されるサービスとして利用するクラウド・コンピュー ティングの普及は、 IT の世界にさらに大きな変化をもたらします。
企業の競争力を維持し、成長し続けるための IT 基盤には、今、目の前で 求められているコスト削減や仮想統合への対応といったニーズだけでなく、
将来に向け新たな IT トレンドにも対応できる拡張性や可用性が不可欠 なのです。
仮想統合でITコストの削減を実現する
当社は、お客さまにコスト削減と競争力と成長力の源泉となる IT 基盤を継続して提供するという考えに基づき、 システムプロダクトの 開発・製造・販売を進めてまいります。
PC サーバ「 PRIMERGY （プライマジー）」の開発業務を、グローバルに 集約してスピードアップを図ります。製造や評価の指標に関しても規格 を統一することで、最適な製造体制も確立しました。また、保守部品も グローバルな視点から、各国・地域へ最適な配置を行います。こうした 取り組みにより、日本国内のお客さまにも、製品の品質はもちろん、タイム リーで資産継続を見据えた柔軟な対応を実現します。
ブレードサーバ「 PRIMERGY BX 」では、仮想統合で ダイナミックなシステム構 築 や 運 用を可能にする
「 Dynamic Cube （ダイナミックキューブ）」コンセプトを 採用。このコンセプトを基に、大規模なクラウド基盤の 構築まで可能なブレードサーバ「 PRIMERGY BX900 」を 新規開発し、お客さまの多様なニーズに対応します。
ブレードサーバのラインナップ拡充により、 「ブレード ソリューションキューブ」と名付けたシステム構成例を
ベースに、お 客 様 の 課 題 や 利 用シーンに応じた 最 適なシステムを ご提案いたします。
もちろん、お客さまへのサポートは、これまで同様ワンストップサポート でご提供いたします。企画・設計から導入、運用、移転・撤去まで、シス テムの全ライフサイクルをカバーする LCM サービス（ IT 運用管理）と 併せ、業務システムの確実な稼働に役立てていただくことができます。
グローバル品質とワンストップサポートで 競争力、成長力となるIT基盤を提供
仮想化によるサーバ資源の有効活用
ITインフラ最適化による運用管理コストの削減 環境配慮によるファシリティコスト削減
PRIMERGY BX900
ビジネスと IT システムの大きな転換期
企業に確かな競争力と成長力をご提供いたします。
めまぐるしく変化するビジネスにおいて、企業の I T システムには、さらなる運用の効率化や コスト削減が求められています。こうした要求を実現する手段として注目されているのが、
仮想化技術によるサーバ統合やクラウド・コンピューティング・サービスの活用です。
富士通は、 I T システムの大きな変化にも柔軟に対応する、ブレードサーバをご提供いたします。
BX600
ブレードサーバの削減効果を、あなたのビジネスへ。
効率的な熱設計、高密度を実現した、サーバブレード。
富士通PC サーバ プライマジー ブレードサーバ
5 4
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
製 品に つ いての お問 い 合 わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
最 新情報につきましては、インターネット情報ページをご参照 願います。
0120- 933-200 http://primeserver.fujitsu.com/primergy/blade/
業界最高のテクノロジーで 強固なビジネス基 盤を。
〜大 規模システム向けブレードサーバ 〜
PRIMERGY BX900 S1 シャーシ / BX920 S1 サーバブレード
大 規模 なシステム運用に求められる、性 能・可用性・運用性を 高いレベルで 兼ね 備えた 新ブレード、 BX900 。
全社レベルの大規模なサーバ集約ニーズに応え、実装密度・省エネ・仮想化対応等、
最新テクノロジーをフル搭載。ブレードサーバと仮想化技術が実現する柔軟性と
富士通がこれまで培った可用性・運用技術を両立し、ダイナミックなシステム基盤を提供。
お客様システム基盤の標準化でビジネスの成長と運用コスト削減に貢献します。
業 務 拡 大に余 裕で 応える性能・拡 張性
■高密度実装
BX900 は、サーバ / ストレージといったブレード型ユニット を
10U ( 約 45cm) の高さに 18 枚搭載できる業界最高の高密度実装 を実現。大規模なサーバ集約や将来の業務拡大によるシステム 拡張を見据えたシステム設計を可能にしました。
また、サーバブレードをはじめシャーシに搭載する各コンポー ネントはモジュール 化・冗長化されており、ブレードサーバなら ではの高可用性・扱いやすさも兼ね備えています。
■電力消費低減を重視したサーバ運用をサポート
低消費電力制御
低消費電力モードに設定することによりサーバの処理モードを、一番消費電力が少ないモードのみに 限定することができ、サーバのエコ運用が行えます。
電力上限制御
BX900 ではあらかじめシステム全体の消費電力を設定することが出来ます。運用中に設定した値を
超えた場合、指定するサーバブレードの電源を自動的に落とすことで、設定された電力の範囲内で の運用が可能です。
電源スケジュール運用
時間帯により、最適パフォーマンス、低消費電力、電力上限制御の 3 つのモードを使い分けることが 可能です。
リニアＦＡＮ制御
室温・装置内の温度・負荷状態をリアルタイムに監視し、最適なファンの回 転数に制御します。また、装置内のブレード動作状況により、動作中ブレード の後方の FAN 回転数は高く、 停止中のブレード後方の FAN 回転数は低くする といった高度な制御を行うことで、一層の消費電力の低減を図っております。
ＰＳＵ制御
サーバブレードの動作枚数が少ない場合など電源ユニットを全て動作させる必要が無い場合に、
不要な電源ユニットを停止させることで消費電力の低減を図っております。
■電力消費量の見える化
■優れた冷却性能
BX600 世代で培った前面から背面へスムーズに冷却するエアー
フローを形成し、高密度 実 装 で も 必 要 最小 限 の FA N 駆 動で、
冷却効率、電力効率を両立。さらには、熱の影響を受けやすい ハードディスクをサーバブレード前面に搭載するなど、耐障害性 も考慮した設計により、安心のシステム運用を可能にします。
■サーバブレード増設を考慮した 7年保守サポート対応シャーシの提供
通常 5 年間の保守サポート期間を 7 年間に延長した「 BX900 S1 シャーシ（ 7 年保守サポート対応） 」をラインナップ。ブレードサーバ システム導入後に、サーバブレードを増設した場合を考慮し、
「シャーシと追加増設したサーバブレードの保守サポート対応 期間が合わない」といった課題を解決します。
時 代 の 要 請に応える省エネ 設 計
シャーシ前面
18スロット
（9スロット× 2段）
BX920 S1 電源ユニット×6 スロット
コネクションブレード×8スロット マネジメントブレード × 2スロット
エアーフロー形成に十分な吸気が可能
（サーバブレードのフロントマスク35%開口）
BX920 S1エアーフロー
シャーシ
サーバ ブレード
10U
シャーシ背面
■ 10ギガビットシリアル伝送の採用
ミッドプレーンに 10 ギガビットシリアル伝送を採用し、
高密度実装 / 高性能化を実現。さらに、 10 ギガビットシリアル 信号を直接駆動するワンチップスイッチ LS I の開発により、
業 界最 速 かつ省電 力の 10 ギガイーサスイッチブレードを
提供。 BX900 が具現化した大規模サーバ集約環境の根 幹
を支えます。
高密度 実装を可能にした 高速伝送 テクノロジー
シャーシ内
ミッドプレーン スイッチブレード（10Gbps 18/8）
消費電力制御
● パワーモニタ機能
● 履歴管理により、 時系列でのグラフ表示
BX900 では、シャーシ全体の電力消費量
をリアルタイムに閲覧することが可能です。 現在の消費量はもちろん、履歴を時系列 でグラフ表示するなど、 BX900 の各種電力 制 御 機 能とともにお 客 様 の 環 境 配 慮 への取り組みをお手伝いいたします。
環境に応じた自動制御
ServerView ManagementBlade Frontend
サーバブレード ミッドプレーン 冷却ファン
シャーシ前面 シャーシ背面
ハードディスク
エアーフロー 業界最高クラス
業界最速・省電力 業界最高
BX920 S1 サーバブレード BX900 S1 シャーシ 原寸大
（本頁に記載の内容は2009年 6月末時点、当社調査による）
※7年保守サポート対応には、「BX900 S1 シャーシ（7年保守サポート対応）」の購入と同時に、弊社保守・運用支援 サービスSupportDesk（サポートデスク）の契約が必要です。
※「BX900 S1 シャーシ（7年保守サポート対応）」は長期運用を考慮しているため、通常の「BX900 S1 シャーシ」とは
機器構成が異なります。詳しくは本カタログ23ページのBX900 S1 シャーシ製品仕様一覧をご覧ください。
通常シャーシ（保守サポート対応期間：5年）
保守サポート対応期間：5年 保守サポート対応期間
導入 2年後 5年後 7年後
増設
7年保守サポート対応シャーシ ＋ SupportDesk契約
保守サポート対応期間：5年
5 4
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
製 品に つ いての お問 い 合 わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
最 新情報につきましては、インターネット情報ページをご参照 願います。
0120- 933-200 http://primeserver.fujitsu.com/primergy/blade/
業界最高のテクノロジーで 強固なビジネス基 盤を。
〜大 規模システム向けブレードサーバ 〜
PRIMERGY BX900 S1 シャーシ / BX920 S1 サーバブレード
大 規模 なシステム運用に求められる、性 能・可用性・運用性を 高いレベルで 兼ね 備えた 新ブレード、 BX900 。
全社レベルの大規模なサーバ集約ニーズに応え、実装密度・省エネ・仮想化対応等、
最新テクノロジーをフル搭載。ブレードサーバと仮想化技術が実現する柔軟性と
富士通がこれまで培った可用性・運用技術を両立し、ダイナミックなシステム基盤を提供。
お客様システム基盤の標準化でビジネスの成長と運用コスト削減に貢献します。
業 務 拡 大に余 裕で 応える性能・拡 張性
■高密度実装
BX900 は、サーバ / ストレージといったブレード型ユニット を
10U ( 約 45cm) の高さに 18 枚搭載できる業界最高の高密度実装 を実現。大規模なサーバ集約や将来の業務拡大によるシステム 拡張を見据えたシステム設計を可能にしました。
また、サーバブレードをはじめシャーシに搭載する各コンポー ネントはモジュール 化・冗長化されており、ブレードサーバなら ではの高可用性・扱いやすさも兼ね備えています。
■電力消費低減を重視したサーバ運用をサポート
低消費電力制御
低消費電力モードに設定することによりサーバの処理モードを、一番消費電力が少ないモードのみに 限定することができ、サーバのエコ運用が行えます。
電力上限制御
BX900 ではあらかじめシステム全体の消費電力を設定することが出来ます。運用中に設定した値を
超えた場合、指定するサーバブレードの電源を自動的に落とすことで、設定された電力の範囲内で の運用が可能です。
電源スケジュール運用
時間帯により、最適パフォーマンス、低消費電力、電力上限制御の 3 つのモードを使い分けることが 可能です。
リニアＦＡＮ制御
室温・装置内の温度・負荷状態をリアルタイムに監視し、最適なファンの回 転数に制御します。また、装置内のブレード動作状況により、動作中ブレード の後方の FAN 回転数は高く、 停止中のブレード後方の FAN 回転数は低くする といった高度な制御を行うことで、一層の消費電力の低減を図っております。
ＰＳＵ制御
サーバブレードの動作枚数が少ない場合など電源ユニットを全て動作させる必要が無い場合に、
不要な電源ユニットを停止させることで消費電力の低減を図っております。
■電力消費量の見える化
■優れた冷却性能
BX600 世代で培った前面から背面へスムーズに冷却するエアー
フローを形成し、高密度 実 装 で も 必 要 最小 限 の FA N 駆 動で、
冷却効率、電力効率を両立。さらには、熱の影響を受けやすい ハードディスクをサーバブレード前面に搭載するなど、耐障害性 も考慮した設計により、安心のシステム運用を可能にします。
■サーバブレード増設を考慮した 7年保守サポート対応シャーシの提供
通常 5 年間の保守サポート期間を 7 年間に延長した「 BX900 S1 シャーシ（ 7 年保守サポート対応） 」をラインナップ。ブレードサーバ システム導入後に、サーバブレードを増設した場合を考慮し、
「シャーシと追加増設したサーバブレードの保守サポート対応 期間が合わない」といった課題を解決します。
時 代 の 要 請に応える省エネ 設 計
シャーシ前面
18スロット
（9スロット× 2段）
BX920 S1 電源ユニット×6 スロット
コネクションブレード×8スロット マネジメントブレード × 2スロット
エアーフロー形成に十分な吸気が可能
（サーバブレードのフロントマスク35%開口）
BX920 S1エアーフロー シャーシ
サーバ ブレード
10U
シャーシ背面
■ 10ギガビットシリアル伝送の採用
ミッドプレーンに 10 ギガビットシリアル伝送を採用し、
高密度実装 / 高性能化を実現。さらに、 10 ギガビットシリアル 信号を直接駆動するワンチップスイッチ LS I の開発により、
業 界最 速 かつ省電 力の 10 ギガイーサスイッチブレードを
提供。 BX900 が具現化した大規模サーバ集約環境の根 幹
を支えます。
高密度 実装を可能にした 高速伝送 テクノロジー
シャーシ内
ミッドプレーン スイッチブレード（10Gbps 18/8）
消費電力制御
● パワーモニタ機能
● 履歴管理により、
時系列でのグラフ表示
BX900 では、シャーシ全体の電力消費量
をリアルタイムに閲覧することが可能です。
現在の消費量はもちろん、履歴を時系列 でグラフ表示するなど、 BX900 の各種電力 制 御 機 能とともにお 客 様 の 環 境 配 慮 への取り組みをお手伝いいたします。
環境に応じた自動制御
ServerView ManagementBlade Frontend
サーバブレード ミッドプレーン 冷却ファン
シャーシ前面 シャーシ背面
ハードディスク
エアーフロー 業界最高クラス
業界最速・省電力 業界最高
BX920 S1 サーバブレード BX900 S1 シャーシ 原寸大
（本頁に記載の内容は2009年 6月末時点、当社調査による）
※7年保守サポート対応には、「BX900 S1 シャーシ（7年保守サポート対応）」の購入と同時に、弊社保守・運用支援 サービスSupportDesk（サポートデスク）の契約が必要です。
※「BX900 S1 シャーシ（7年保守サポート対応）」は長期運用を考慮しているため、通常の「BX900 S1 シャーシ」とは
機器構成が異なります。詳しくは本カタログ23ページのBX900 S1 シャーシ製品仕様一覧をご覧ください。
通常シャーシ（保守サポート対応期間：5年）
保守サポート対応期間：5年 保守サポート対応期間
導入 2年後 5年後 7年後
増設
7年保守サポート対応シャーシ ＋ SupportDesk契約
保守サポート対応期間：5年
7 6
製 品に つ いての お問 い 合 わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
最 新情報につきましては、インターネット情報ページをご参照 願います。
0120- 933-200 http://primeserver.fujitsu.com/primergy/blade/
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
■ 最新のインテル
®Xeon
®プロセッサー 5500番台を採用（最大 2CPU搭載）
■ 最大12個のLANポートを搭載可能（標準4ポート）
10G LANにも対応（最大 4ポート）
■ 9DIMM メモリスロットにより72GBの大容量メモリを搭載可能
仮 想化の 導入・運用にも 余 裕のスペックで。
〜大規 模システム向けブレードサーバ 〜
PRIMERGY BX920 S1
仮 想化 環 境 対 応の最 新 テクノロジー
■ 多数の仮想サーバを収容可能なハードウェア
物理/仮想サーバの見える化
BIOS/ファームウェア 導入作業（1台目）
情報システム部門 A部門管理者
C部門管理者 B部門管理者
ネットワーク環境の見える化
■ I/O仮想化による設定変更の省力化
サーバ交換や予備機へのリカバリー処理等の構成変更時に、 MAC アドレスや WWN(World Wide Name) が変わってしまうため、 LAN や SAN 環境の設定を変更 する必 要があり、これまではネットワーク管理者や SAN 管理者と連携した 設定作業が必要でした。 BX900 では、 MAC アドレスや W WN アドレスを管理し 仮想化することが可能となり、設定作業の手間と時間を大幅に削減します。
＜LANポート＞
1G LAN×4（標準）
拡張カード追加で 1G LAN ×8もしくは 10G LAN ×4 追加可能
MMB（マネジメントブレード）
サーバブレード サーバブレード1
サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード
ブレードサーバ スイッチ
＜メモリスロット＞
9DIMM
サーバブレード
ServerView Resource Coordinator VE
ServerView Resource Coordinator VE
N＋1コールドスタンバイ
自動復旧
■スイッチブレード（1Gbps 36/12）[内部 1Gbps×36 / 外部 1Gbps×12]
■スイッチブレード（1Gbps 36/8+2）[内部 1Gbps×36 /外部 1Gbps×8,10Gbps×2]
■スイッチブレード（10Gbps 18/8）[内部 10Gbps×18 / 外部 10Gbps×8]
■ファイバーチャネルスイッチブレード（8Gbps 18/8）[内部 8Gbps×18 / 外部 8Gbps×8]
■ InfiniBand スイッチブレード（40Gbps 18/18）[内部/外部 40Gbps（10Gbps×4 lane） ×18]
スイッチブレード
36CPU / 144コア
●
1シャーシ（10U）内に収容できるリソース
CPU数 /コア数1296GB
（1コアあたり 9GB）
メモリ
216ポート/1Gbps
（1コアあたり 1.5ポート）
LANポート
簡単・シンプル な 導入・運用管 理の 実 現
■運用手番削減を追求した管理環境の提供
BX900 では、実際の運用環境に対応し、通常のリモート管理に加え、シャーシ
に標準搭載した LCD パネルでマシンルームにコンソール PC がなくても、サーバ 状態の見える化と操作が可能です。リモート運用と LCD パネルの操作ビュー は日本語に対応した分かりやすい統 一ビューが搭載されており、例えば、
リモート画面を見ながら、マシンルーム側と会話をするといった状況でも、
正確な状況判断、誤操作防止等を強力に支援します。
■ BIOS/ファームウェアの一括設定
サーバ導入や増設、交換時に必ず必要となる BIOS/ ファームウェアの初期 設定は、これまで 1 台 1 台設定が必要になっていました。また、サーバ管理を するうえで、様々な世代のサーバごとに設定情報が違っていると管理工数 増大につながるため、全てのサーバは同じ設定情報であることが望まれます。
BX9 00 は、このような課題に対し、 BIOS/ ファームウェア情報をマネジメント
ブレードに保存 / 一括配布する機能を標準搭載。 （ファームウェア情報について は外部メモリ（ USB ）での保存 / 一括配布も可能）サーバ導入や増設に伴う初期 設定作業を大幅に短縮できます。
■リモートコンソール機能 〜マルチユーザー管理〜
大規模環境では、全てのサーバ資源を 1 人の管理者が運用するのではなく、
全社共有資源の管理者、各部門専用資源の管理者といったように複数の管理 者により運用する場合があります。これまでのブレードサーバでは、シャーシ 管理者は全ての資源にアクセス・各種設定ができるようになっていたため、
部門間のセキュリティや権限を付与することができませんでした。 BX900 では、
マネジメントブレードにユーザー ID 管理機能を新たにサポートし、シャーシ内 で複数管理者が存在する場合の運用を可能にしました。
■システムの見える化〜自動化
ServerView Resource Coordinator VE は、サーバの稼 働 状 態をアイコンで 視覚的にわかり易く通知します。万一のサーバ 故障時には予備サーバへ自動 的に切り替えることでサーバを復旧します。複数ある業務が予備サーバを共有 でき、コストと可用性の両立を実現します。また、サーバ導入や増設の際には、
セットアップしたサーバのシステムイメージを使用した OS インストールが可能 になり、サーバセットアップにかかる手間と時間を大幅に軽減します。
■ 資産管理タグラベル（システムＩＤカード）
運 用 には 資 産 管 理 面 で の 作 業 工 数 にも 着目し なけ れ ば なりません 。 ブレードサーバを導入している多くのお客様から、サーバの小型化により資産 情報やサーバ固有名称等を記載するスペースをとることができないとの声をい ただいておりました。 BX900 は、このような声をもとにシャーシ / サーバブレード に資産管理タグラベルを搭載。工場出荷時に貼付する品番 / Serial No. をプレ プリントしたうえで、お客様情報の記載できるスペースを空けております。
[ 主な管理項目 ] ・ブレードシステムの初期設定
・ブレードシステムの状態表示
・イベントログ表示
・電源状態の表示/制御
・温度状態の表示
・マネジメントブレード設定情報のバックアップ/復元
等■スイッチブレードの簡単設定運用機能
ブレードサーバには LAN スイッチをブレードとして収納できますが、その設定 にはネットワーク管理の知識が必要でした。 BX900 で新たに提供するスイッチ ブレードでは、通常のスイッチとして動作するモードと Intelligent Blade Panel (IBP) のモードを切り替えることができます。 IBP のモードでは、業務や部門別に、サーバ ブレードとスイッチブレードのアップリンクを対応づけたパーティションを簡単 かつ安全に設定できます。また、仮想マシンに対応するため、パーティションの 中を、さらに細かく分割することも可能です。
■物理/仮想サーバ、 ネットワークのトータル管理
仮想化環境で複雑になっていくサーバ管理の運用コストを削減するためには、
物理サーバと仮 想サーバの統 一的な管理の実現が必 要です。 ServerView Resource Coordinator VE なら、物理サーバと仮想サーバのマッピングやネット ワークの接続状況が一つのツールで分かりやすく表示されます。現状の構成 が自動的に反映されるため、常に最新状況をすばやく把握できます。
マシンルームではLCDパネルで操作
通常運用はWeb画面で操作
1
MMBもしくはUSBメモリ に設定情報を保存 2
2
導入するサーバに 一括配布・設定 3
3配布
1 設定 USB
配布（他シャーシへ） 3
全社共通 A部門
C部門 B部門 全社共通 A部門
C部門 B部門
業務サーバ1 業務サーバ2 業務サーバ3 業務サーバ4 業務サーバ5
業務サーバ6 業務サーバ7 業務サーバ8 業務サーバ9 予備サーバ
業務サーバ
10
PRIMERGY BX900 S1 シャーシ / BX920 S1 サーバブレード
スイッチブレード（1Gbps 36/12）
ファイバーチャネルスイッチブレード（8Gbps 18/8）
サーバ管理 交換
ネットワーク管理
VLAN
サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード
従来
IBP使用
IBP:サーバ管理者がサーバとアップ リンクを指定してネットワーク設定
LANスイッチは触ったことが ないし、難しい。CLIも面倒。
どこまでやらないと い けないの？
LANスイッチほどの知識は不要。
Web GUIで 簡単に設定可能。
サーバブレード1（予備機）
部門A
部門B 部門C
部門A
部門B 部門C 障害
FC スイッチブレード LANスイッチブレード
MAC
WWN
LAN
SAN NIC
HBA
HBANIC
サーバブレードのMAC/WWNをスイッチ ブレード側で仮想的に管理。
サーバブレードを 交換してもLAN/SAN 環境から見える MAC/WWNは 変わりません。
ServerView ManagementBlade Frontend
※WWNは提供済。MACは2009年10月提供予定。
※InfiniBandスイッチブレードは2009年10月提供予定。
資産管理タグラベル
（システムIDカード）
7 6
製 品に つ いての お問 い 合 わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
最 新情報につきましては、インターネット情報ページをご参照 願います。
0120- 933-200 http://primeserver.fujitsu.com/primergy/blade/
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
■ 最新のインテル
®Xeon
®プロセッサー 5500番台を採用（最大 2CPU搭載）
■ 最大12個のLANポートを搭載可能（標準4ポート）
10G LANにも対応（最大 4ポート）
■ 9DIMM メモリスロットにより72GBの大容量メモリを搭載可能
仮 想化の 導入・運用にも 余 裕のスペックで。
〜大規 模システム向けブレードサーバ 〜
PRIMERGY BX920 S1
仮 想化 環 境 対 応の最 新 テクノロジー
■ 多数の仮想サーバを収容可能なハードウェア
物理/仮想サーバの見える化
BIOS/ファームウェア 導入作業（1台目）
情報システム部門 A部門管理者
C部門管理者 B部門管理者
ネットワーク環境の見える化
■ I/O仮想化による設定変更の省力化
サーバ交換や予備機へのリカバリー処理等の構成変更時に、 MAC アドレスや WWN(World Wide Name) が変わってしまうため、 LAN や SAN 環境の設定を変更 する必 要があり、これまではネットワーク管理者や SAN 管理者と連携した 設定作業が必要でした。 BX900 では、 MAC アドレスや W WN アドレスを管理し 仮想化することが可能となり、設定作業の手間と時間を大幅に削減します。
＜LANポート＞
1G LAN×4（標準）
拡張カード追加で 1G LAN ×8もしくは 10G LAN ×4 追加可能
MMB（マネジメントブレード）
サーバブレード サーバブレード1
サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード
ブレードサーバ スイッチ
＜メモリスロット＞
9DIMM
サーバブレード
ServerView Resource Coordinator VE
ServerView Resource Coordinator VE
N＋1コールドスタンバイ
自動復旧
■スイッチブレード（1Gbps 36/12）[内部 1Gbps×36 / 外部 1Gbps×12]
■スイッチブレード（1Gbps 36/8+2）[内部 1Gbps×36 /外部 1Gbps×8,10Gbps×2]
■スイッチブレード（10Gbps 18/8）[内部 10Gbps×18 / 外部 10Gbps×8]
■ファイバーチャネルスイッチブレード（8Gbps 18/8）[内部 8Gbps×18 / 外部 8Gbps×8]
■ InfiniBand スイッチブレード（40Gbps 18/18）[内部/外部 40Gbps（10Gbps×4 lane） ×18]
スイッチブレード
36CPU / 144コア
●
1シャーシ（10U）内に収容できるリソース
CPU数 /コア数1296GB
（1コアあたり 9GB）
メモリ
216ポート/1Gbps
（1コアあたり 1.5ポート）
LANポート
簡単・シンプル な 導入・運用管 理の 実 現
■運用手番削減を追求した管理環境の提供
BX900 では、実際の運用環境に対応し、通常のリモート管理に加え、シャーシ
に標準搭載した LCD パネルでマシンルームにコンソール PC がなくても、サーバ 状態の見える化と操作が可能です。リモート運用と LCD パネルの操作ビュー は日本語に対応した分かりやすい統 一ビューが搭載されており、例えば、
リモート画面を見ながら、マシンルーム側と会話をするといった状況でも、
正確な状況判断、誤操作防止等を強力に支援します。
■ BIOS/ファームウェアの一括設定
サーバ導入や増設、交換時に必ず必要となる BIOS/ ファームウェアの初期 設定は、これまで 1 台 1 台設定が必要になっていました。また、サーバ管理を するうえで、様々な世代のサーバごとに設定情報が違っていると管理工数 増大につながるため、全てのサーバは同じ設定情報であることが望まれます。
BX9 00 は、このような課題に対し、 BIOS/ ファームウェア情報をマネジメント
ブレードに保存 / 一括配布する機能を標準搭載。 （ファームウェア情報について は外部メモリ（ USB ）での保存 / 一括配布も可能）サーバ導入や増設に伴う初期 設定作業を大幅に短縮できます。
■リモートコンソール機能 〜マルチユーザー管理〜
大規模環境では、全てのサーバ資源を 1 人の管理者が運用するのではなく、
全社共有資源の管理者、各部門専用資源の管理者といったように複数の管理 者により運用する場合があります。これまでのブレードサーバでは、シャーシ 管理者は全ての資源にアクセス・各種設定ができるようになっていたため、
部門間のセキュリティや権限を付与することができませんでした。 BX900 では、
マネジメントブレードにユーザー ID 管理機能を新たにサポートし、シャーシ内 で複数管理者が存在する場合の運用を可能にしました。
■システムの見える化〜自動化
ServerView Resource Coordinator VE は、サーバの稼 働 状 態をアイコンで 視覚的にわかり易く通知します。万一のサーバ 故障時には予備サーバへ自動 的に切り替えることでサーバを復旧します。複数ある業務が予備サーバを共有 でき、コストと可用性の両立を実現します。また、サーバ導入や増設の際には、
セットアップしたサーバのシステムイメージを使用した OS インストールが可能 になり、サーバセットアップにかかる手間と時間を大幅に軽減します。
■ 資産管理タグラベル（システムＩＤカード）
運 用 には 資 産 管 理 面 で の 作 業 工 数 にも 着目し なけ れ ば なりません 。 ブレードサーバを導入している多くのお客様から、サーバの小型化により資産 情報やサーバ固有名称等を記載するスペースをとることができないとの声をい ただいておりました。 BX900 は、このような声をもとにシャーシ / サーバブレード に資産管理タグラベルを搭載。工場出荷時に貼付する品番 / Serial No. をプレ プリントしたうえで、お客様情報の記載できるスペースを空けております。
[ 主な管理項目 ] ・ブレードシステムの初期設定
・ブレードシステムの状態表示
・イベントログ表示
・電源状態の表示/制御
・温度状態の表示
・マネジメントブレード設定情報のバックアップ/復元
等■スイッチブレードの簡単設定運用機能
ブレードサーバには LAN スイッチをブレードとして収納できますが、その設定 にはネットワーク管理の知識が必要でした。 BX900 で新たに提供するスイッチ ブレードでは、通常のスイッチとして動作するモードと Intelligent Blade Panel (IBP) のモードを切り替えることができます。 IBP のモードでは、業務や部門別に、サーバ ブレードとスイッチブレードのアップリンクを対応づけたパーティションを簡単 かつ安全に設定できます。また、仮想マシンに対応するため、パーティションの 中を、さらに細かく分割することも可能です。
■物理/仮想サーバ、 ネットワークのトータル管理
仮想化環境で複雑になっていくサーバ管理の運用コストを削減するためには、
物理サーバと仮 想サーバの統 一的な管理の実現が必 要です。 ServerView Resource Coordinator VE なら、物理サーバと仮想サーバのマッピングやネット ワークの接続状況が一つのツールで分かりやすく表示されます。現状の構成 が自動的に反映されるため、常に最新状況をすばやく把握できます。
マシンルームではLCDパネルで操作
通常運用はWeb画面で操作
1
MMBもしくはUSBメモリ に設定情報を保存 2
2
導入するサーバに 一括配布・設定 3
3配布
1 設定 USB
配布（他シャーシへ）
3
全社共通 A部門
C部門 B部門 全社共通 A部門
C部門 B部門
業務サーバ1 業務サーバ2 業務サーバ3 業務サーバ4 業務サーバ5
業務サーバ6 業務サーバ7 業務サーバ8 業務サーバ9 予備サーバ
業務サーバ
10
PRIMERGY BX900 S1 シャーシ / BX920 S1 サーバブレード
スイッチブレード（1Gbps 36/12）
ファイバーチャネルスイッチブレード（8Gbps 18/8）
サーバ管理 交換
ネットワーク管理
VLAN
サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード サーバブレード
従来
IBP使用
IBP:サーバ管理者がサーバとアップ リンクを指定してネットワーク設定
LANスイッチは触ったことが ないし、難しい。CLIも面倒。
どこまでやらないと い けないの？
LANスイッチほどの知識は不要。
Web GUIで 簡単に設定可能。
サーバブレード1（予備機）
部門A
部門B 部門C
部門A
部門B 部門C 障害
FC スイッチブレード LANスイッチブレード
MAC
WWN
LAN
SAN NIC
HBA
HBANIC
サーバブレードのMAC/WWNをスイッチ ブレード側で仮想的に管理。
サーバブレードを 交換してもLAN/SAN 環境から見える MAC/WWNは 変わりません。
ServerView ManagementBlade Frontend
※WWNは提供済。MACは2009年10月提供予定。
※InfiniBandスイッチブレードは2009年10月提供予定。
資産管理タグラベル
（システムIDカード）
9 8
製 品に つ いての お問 い 合 わせは
受付時間 9：00〜17：30（土・日・祝日・年末年始を除く）
最 新情報につきましては、インターネット情報ページをご参照 願います。
0120- 933-200 http://primeserver.fujitsu.com/primergy/blade/
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
PRIMERGY BX900PRIMERGY BX600Blade Server SolutionStorageSystemServer ManagementService / SupportShowroom
よりシンプルに、よりかんたんな サーバ 集約環境を。
〜 中規 模システム 向けブレードサーバ〜
■10台のサーバ集約環境
BX 600 は、中規模のサーバ 集 約ニーズに対応し、 7 U （約 31cm ）の高さ に 10 台 の サーバ / ストレ ージといったブレ ード 型ユ ニットを搭 載 。 オフィス内 や 拠点 内 で のサーバ 集 約に 最 適なブレード サーバ です。
また、サーバ集約環境に欠かせない可用性の面においても、電源ユニット、
スイッチブレードといったシャーシに搭載する各コンポーネントをモジュー ル 化・冗長化対応し、安心運用をサポートします。
■ 既存PCサーバ環境をそのままに、 すっきり収納
ブレードサーバは、今、多くのお客様が使用されているラック型や タワー型の PC サーバと同様、インテルアーキテクチャーのサーバプラット フォームに Windows 、 Linux をサポートしております。従って、既存の PC サーバ環境をそのまま集約することが可能になり、サーバの設置スペース 削減、さらに、バックアップやパッチ適用といった運用効率アップにも つながり、 TCO 削減に効果を発揮します。
運用のかんたん化を追求
■運用の簡素化が可能
多数のラックサーバを搭載した場合、電源、ディ スプレイ、キーボードなど、多数のケーブルを管理 する必要があります。一方ブレードサーバは、電源 装置および K VM スイッチ（キーボード、ディスプレイ、
マウスのスイッチ）を共有するため配線が共有化 され、ケーブル数を大幅に削減します。
■ブレードビューアによるかんたん運用
ブレードサーバの構成イメージを分かりやすくビジュアルに表示します。
直感的でわかりやすい操作性の実現により、電源 ON / OFF 、リブート等の 操作や 稼働状態の把握を容易にして、かんたん運用を実現します。
■サーバルーム空調設計にも配慮
ブレードサーバは、一般の PC サーバと比較して高密度実装となるため シャーシ内に効率よく冷気が行き渡るエアーフローを形成し可用性を確保 しておりますが、当社ブレードサーバは、さらにシャーシから排出される 熱気を抑え、サーバルーム内の他の機器に影響をできるだけ及ぼさない 設計が施されております。
シンプル 構成 で 中規 模 のサーバ 集 約に最 適
サーバ ブレード ミッドプレーン 冷却ファン
シャーシ前面 シャーシ背面
ディスク ハード
エアーフロー
当社１５， ０００件以上の商談事例からお客様のニーズを抽出した、動作検証済みのブレードシステム
さまざまな導入メリットがあるので、是非ブレードサーバを使ってみたいけど、
ハードウェア・ソフトウェアの選定、システムの導入やその後の運用が難しそう・・・
工場セットアップ済みですぐに使えるうえに、
運用もかんたん。 さらに安心サポートをセット化。
お客様のシステム規模・用途に応じて、
４つのセットモデルより最適のものをお選びいただけます。
「かんたんブレードセット」 なら、難しくありません！ ！
ブレードサーバのさまざまなメリットを、システム規模の大小に関わらず かんたん に実現します。
●乱立するタワー/ ラック型サーバを そのまま集約
●最小構成で導入したいお客様に最適
『ハードウェア＋ソフトウェア＋構築／保守・運用支援サービス』 おすすめセット
●100V電源+ 低騒音型ラックで オフィス設置も考慮
●セット標準構成でLTOテープライブラリ による統合バックアップ運用を実施
●故障機の業務を予備ブレードが代わって 実行し、N＋1自動リカバリー運用を実現
●セット標準構成でLTOテープライブラリ による統合バックアップ運用を実施
●システム拡張に柔軟に対応できる 200Vシャーシ
●セット標準構成でLTOテープライブラリ による統合バックアップ運用を実施
http://primeserver. fujitsu.com/primergy/catalog/blade/
かんたんブレードセット
システム規模に合わせて、CPUやサーバ台数、メモリ、内蔵ハードディスク容量のカスタマイズも可能です。
PRIMERGY BX600 S3 シャーシ /
BX620 S4,S5 サーバブレード
既存 PC サーバ 環境をそのまま集約し、
スペースや電力削減と運用性を向上させる中規模ブレード、 BX600 。
オフィスや拠点に分散したサーバの集約に 10 台 ( 高さ 7U) のちょうど良いサイズのブレードサーバ。
最初は 3 台程度でも将来の拡張を見据えた導入が可能です。また、ブレードサーバ特有の専門知識を必要とせず、
UPS やラック搭載も含めたオールインワンの ” かんたんブレードセット” を提供。
利用シーン起点のセットモデルでサーバ選定から導入・運用までの” かんたん” をお届けします。
●当社１５，０００件以上の商談事例を分析し、利用シーン に応じた4つのセットモデルをご用意しました。
●動作・接続検証済のハードウェア・ソフトウェア、構築 作業、保守・サポート費用までをオール・イン・ワンで セット化しました。（システム規模に合わせてＣＰＵ やサーバ台数、メモリ・ハードディスク容量のカスタ マイズも可能です。）
かんたん 1 選ぶだけ。
●あらかじめ富士通の指定工場でハードウェアのラック搭載 や設定作業、ソフトウェアのインストールを実施済です。 そのため、ＩＰアドレスなどお客様 固有の情報を設定 いただくだけで、すぐにご使用いただくことも可能です。
●ラック搭載済で納品されるため、梱包資材を大幅に 削減し、環境に配慮しています。
かんたん 2 入れるだけ。
●ブレードシャーシの構成イメージをパソコン画面に 分かりやすくビジュアルに表示する「ブレードビューア 機能」を全モデル標準提供、タワー/ラック型サーバ 並みの分かりやすい操作性を実現します。
●保守・運用支援サービス「SupportDesk」までセット 化しており、万が一の場合のサポートも充実して います。
かんたん 3 すぐ使える。
※一部のソフトウェアのインストールは納品後作業となります。
ServerView Resource Coordinator VE
（ブレードビューア）
スロット位置 状態
電源ON/OFF
物理サーバ 仮想サーバ
● ケーブル数
ブレードサーバは交 換に特 殊な工具は不 要 です。このため、システム拡張時のサーバ追加や 構成変更など機器の交換時間を大幅に削減する ことが 可能です。
● サーバの追加・交換
シャーシ前面
電源ユニット×4スロット スイッチブレード×4スロット マネジメントブレード×2スロット 7U
10スロット
シャーシ背面
業務 1
業務 4
業務 5 業務 2
業務 3
