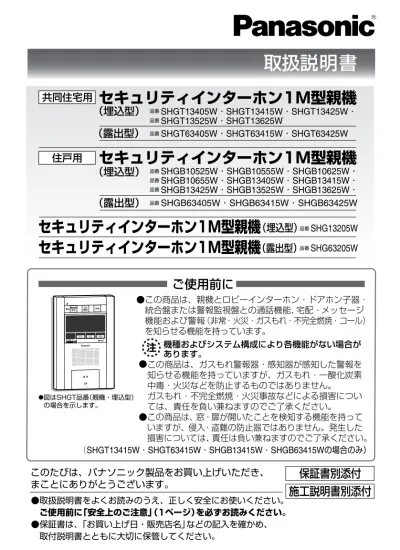

●図はSHGT品番(親機・埋込型) の場合を示します。
共同住宅用
住戸用
SHGT13405W・SHGT13415W・SHGT13425W・
SHGT13525W・SHGT13625W
セキュリティインターホン1M型親機
SHGT63405W・SHGT63415W・SHGT63425W
SHGB10525W・SHGB10555W・SHGB10625W・
SHGB10655W・SHGB13405W・SHGB13415W・
SHGB13425W・SHGB13525W・SHGB13625W・
SHGB63405W・SHGB63415W・SHGB63425W
セキュリティインターホン1M型親機
SHG13205W
セキュリティインターホン1M型親機
SHG63205W
セキュリティインターホン1M型親機
●この商品は、親機とロビーインターホン・ドアホン子器・
統合盤または警報監視盤との通話機能、宅配・メッセージ
機能および警報(非常・火災・ガスもれ・不完全燃焼・コール)
を知らせる機能を持っています。
●この商品は、ガスもれ警報器・感知器が感知した警報を
知らせる機能を持っていますが、ガスもれ・一酸化炭素
中毒・火災などを防止するものではありません。
ガスもれ・不完全燃焼・火災事故などによる損害につい
ては、責任を負い兼ねますのでご了承ください。
●この商品は、窓・扉が開いたことを検知する機能を持って
いますが、侵入・盗難の防止器ではありません。発生した
損害については、責任は負い兼ねますのでご了承ください。
(埋込型)
(埋込型)
(埋込型)
(露出型)
(露出型)
(露出型)
取扱説明書
ご使用前に
機種およびシステム構成により各機能がない場合が
あります。
このたびは、パナソニック製品をお買い上げいただき、
まことにありがとうございます。
●取扱説明書をよくお読みのうえ、正しく安全にお使いください。
ご使用前に「安全上のご注意」
(1ページ)を必ずお読みください。
●保証書は、
「お買い上げ日・販売店名」などの記入を確かめ、
取付説明書とともに大切に保管してください。
保証書別添付
施工説明書別添付
品番 品番 品番 品番 品番 品番 品番 品番 品番(SHGT13415W・SHGT63415W・SHGB13415W・SHGB63415W
の場合のみ)
もくじ
はじめに
3
3
ページ∼24ページ
通話するとき
26
26
ページ∼39ページ
管理室との連絡
40
40
ページ∼43ページ
セキュリティ機能について
44
44
ページ∼82ページ
ロビーインターホンについて
83
83
ページ∼92ページ
その他
93
93
ページ∼102ページ
絶対に分解したり修理・
改造しない。
感電の原因となります。
分解禁止
接触禁止
危 険
ガスもれ警報時、換気扇、扇風機
および照明器具などの電気製品の
スイッチはさわらない。
火花などによる爆発のおそれがあります。
警 告
安全上のご注意
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
必ずお守りください
「死亡や重傷を負うおそれがある内容」です。
警 告
「死亡や重傷を負うおそれが大きい内容」です。
してはいけない内容です。
危 険
■誤った使い方をしたときに生じる危害や物的損害の程度を区分して、
説明しています。
■お守りいただく内容を次の図記号で説明しています。
(次は図記号の例です。
)
商品品番 ●共用部エリア ●住戸エリア ●共同住宅用(SHGT品番)をご使用のお客様へ ●住戸用(SHGB品番)・SHG品番をご使用のお客様へ ●お手入れ ●使用上のご注意
9∼10
7∼8
5∼6
居住者の皆さまへのお願い
各住戸で使用できる機能について
6 6 6 7 8 9 9 10 ●共同住宅用(SHGT品番)をご使用のお客様へ 5ご注意
●住戸用(SHGB品番)をご使用のお客様へ ●日常点検 ●定期点検 5 ●日常点検 ●定期点検 6 ●SHG品番をご使用のお客様へ ●日常点検11∼22
各部のなまえとはたらき
●共同住宅用 セキュリティインターホン1M型親機(埋込型) 11∼1223
セキュリティ表示部について
●お知らせ表示 ●警報表示24
ファンクションボタンについて
23 ● 住戸用 セキュリティインターホン1M型親機(埋込型) 15∼16 ●共同住宅用 セキュリティインターホン1M型親機(露出型) 13∼14 ● 住戸用 セキュリティインターホン1M型親機(露出型) 17∼18 ●セキュリティインターホン1M型親機(埋込型)(SHG13205W) 19∼20 ●セキュリティインターホン1M型親機(露出型)(SHG63205W) 21∼224
はじめに
■この説明書で説明している親機の外観は 共同住宅用 セキュリティインターホン 1M型親機(埋込型)(SHGT13425W)を示しています。 ※他の親機は下図のような外観になります。 SHGT13425W 住戸用 セキュリティインターホン1M型 親機(埋込型) SHGB10525W・SHGB10555W SHGB10625W・SHGB10655W SHGB13405W・SHGB13425W SHGB13525W・SHGB13625W 住戸用 セキュリティインターホン1M型 親機(埋込型) (SHGB13415W) 共同住宅用 セキュリティインターホン1M型 親機(埋込型) (SHGT13415W) 住戸用 セキュリティインターホン1M型 親機(露出型) (SHGB63415W) 共同住宅用 セキュリティインターホン1M型 親機(露出型) (SHGT63415W) 住戸用 セキュリティインターホン1M型 親機(露出型) (SHGB63405W・SHGB63425W) セキュリティインターホン1M型 親機(露出型)(SHG63205W) 共同住宅用 セキュリティインターホン1M型 親機(露出型) (SHGT63405W・SHGT63425W) 共同住宅用 セキュリティインターホン1M型 親機(埋込型) SHGT13405W・SHGT13425W SHGT13525W・SHGT13625W ■お客様がご使用の商品品番は、商品本体の下面に表示しておりますので、ご確認ください。 ●図はSHGT13425Wの場合を示します。はじめに
セキュリティインターホン1M型 親機(埋込型)(SHG13205W) (SHGT13405W・SHGT13415W・SHGT13425W・SHGT13525W・SHGT13625W) (SHGT63405W・SHGT63415W・SHGT63425W) (SHGB63405W・SHGB63415W・SHGB63425W) SHGB10525W・SHGB10555W・SHGB10625W・SHGB10655W・SHGB13405W SHGB13415W・SHGB13425W・SHGB13525W・SHGB13625W居住者の皆さまへのお願い
●皆さまの住戸内には、消防用設備である自動火災報知設備の共同住宅用受信機(セキュリティインターホン)と感知器 など、および建物によってはスプリンクラー設備の消火用放水ヘッドが設置されています。自動火災報知設備は、自動 的に火災を感知して報知しすみやかに避難などをするための設備で、スプリンクラー設備は、自動的に火災を感知し て消火する設備です。万一の火災に備え常に正常に動作するよう、日常点検と定期点検が必要です。 セキュリティインターホンと感知器およびスプリンクラー設備の点検を行ってください。 点検のポイントは次のとおりです。 上記のようなことがあった場合、または警報音が鳴るなど原因不明の異常なことがあった場合は、 すみやかに管理室・管理者に連絡してください。 なお、自動火災報知設備・スプリンクラー設備は火災を早期発見・早期消火するものですから、 物をぶつけたりしないよう、日頃から大事に取り扱い、点検をしてください。 ●セキュリティインターホンの電源が切れていないか。 (電源灯の緑色点灯を確認する。) ●セキュリティインターホン、感知器が変形、損傷、脱落していないか。 ●消火用放水ヘッドが変形、損傷など、また、わずかな水漏れなどはないか。 (スプリンクラー設備設置住戸) ●セキュリティインターホンの呼出通話機能に異常はないか。 (スピーカーが正しく鳴っているかを確認する。) 点検方法は地区の消防署により異なる場合があります。 詳細は定期点検実施店または最寄りの当社営業所へ相談してください。 セキュリティインターホンを共同住宅用自動火災報知設備として使用された場合、設置後、火災報知 機能について定期的な点検が法律により義務付けられています。ただし、外部試験器による定期点検 時、インターホン本体では警報音は鳴らずに表示灯も点滅しません。玄関のドアホン子器にて警報音 が鳴り、表示灯が点滅し、感知器の確認灯が一瞬点灯します。定期点検実施店による定期点検が年2回必要です。
日常点検は居住者の皆さまにお願いいたします。
共同住宅用(SHGT品番)をご使用のお客様へ
日 常 点 検
●皆さまの住戸内には、消防用設備である自動火災報知設備の住戸用受信機(セキュリティインターホン)と感知器な どが設置されています。自動火災報知設備は、自動的に火災を感知して報知しすみやかに避難などをするための設備 です。万一の火災に備え常に正常に動作するよう、日常点検と定期点検が必要です。日常点検は居住者の皆さまにお願いいたします。
住戸用(SHGB品番)をご使用のお客様へ
日 常 点 検
定 期 点 検
定期点検実施店による定期点検が年2回必要です。
定 期 点 検
●転居される場合は、新しく入居される方が商品を正しくお使いいただくために、 取扱説明書などを新しく入居される方、または取り次ぎされる方にお渡しください。 セキュリティインターホンと感知器の点検を行ってください。点検のポイントは次のとおりです。 上記のようなことがあった場合、または警報音が鳴るなど原因不明の異常なことがあった場合は、 すみやかに管理室・管理者に連絡してください。なお、自動火災報知設備は火災を早期発見 するものですから、物をぶつけたりしないよう、日頃から大事に取り扱い、点検をしてください。 ●セキュリティインターホンの電源が切れていないか。(電源灯の緑色点灯を確認する。) ●セキュリティインターホン、感知器が変形、損傷、脱落していないか。 ●セキュリティインターホンの呼出通話機能に異常はないか。(スピーカーが正しく鳴っているかを確認する。) 点検方法は地区の消防署により異なる場合があります。 詳細は定期点検実施店または最寄りの当社営業所へ相談してください。 セキュリティインターホンを住戸用自動火災報知設備として使用された場合、設置後、火災報知機能に ついて定期的な点検が法律により義務付けられています。ただし、外部試験器による定期点検時、イン ターホン本体では警報音は鳴らずに表示灯も点滅しません。玄関のドアホン子器にて警報音が鳴り、表 示灯が点滅し、感知器の確認灯が一瞬点灯します。日常点検は居住者の皆さまにお願いいたします。
SHG品番をご使用のお客様へ
日 常 点 検
セキュリティインターホンの点検を行ってください。点検のポイントは次のとおりです。各住戸で使用できる機能について
共用部エリア
統合盤または 警報監視盤 5 管 理 室 ロビーインターホン 1 オートロック (共同玄関(電気錠)) 3 D照合装置 4 共 同 玄 関 機能対象 品番一覧表 場 所 共同玄関 管 理 室 玄 関 寝 室 ト イ レ フ ロ リビング キッチン チェック(連動あり○) ページ 宅配ボックス マグネットスイッチ(玄関用) 感知器 ガスもれ警報器(不完全燃焼(CO)も検出する警報器もあります。) マグネットスイッチ コール用押釦(機能設定により緊急コールに設定されている場合もあります。) コール用押釦(機能設定により緊急コールに設定されている場合もあります。) 品 名 ロビーインターホン 1 2 オートロック(共同玄関(電気錠)) 3 D照合装置 4 統合盤または警報監視盤 5 6 外部防犯セットスイッチ 7 非常用押釦 8 過電流警報装置付分電盤 9 警報表示付ドアホン子器 住宅情報盤(親機) 13 12 11 10 マグネットスイッチ 14 16 コール用押釦(機能設定により緊急コールに設定されている場合もあります。) 15 17 18 宅配ボックス 2 共 同 玄 関 27・28・83∼92 41 28 91・92 31・32・37・38・42・43 29・30・35・36 59・60・63∼65 45・46 69・70 61・62 47∼51 52∼54 59・60・63∼65 67・68 59・60・63∼65 67・68 67・68 ※設置設備がわからない場合は、管理会社・管理室・施工業者 などにお問い合わせください。 ●お客様の住戸に設置されているセキュリティインターホンは機種により機能がない場合が あるため、各項目ごとに、機能対象品番一覧表を記載しています。機能がある品番には「●」、 機能がない品番には「−」がついています。お客様がご使用の商品品番は商品本体下面に明 示しておりますので、ご使用の商品品番をご確認のうえ、その機能があるかないかを一覧表 で確認してください。 ●設置設備の内容により、ご利用になれる機能・サービスが限定されます。 ●設置されている設備をチェックしてください。 123 456 789 0消 呼出 表示送り 交流電源 ガ ス 非 常 防 犯 コール C O漏 水 火 災 感知器 スプリンクラー トラブル 警 戒 中 スイッチ注意 感 知 器 作 動 スプリンクラー作動 消 火 栓 非常放送中 音響強制停止 地区音響強制停止 電 話 火災 通話中 メッセージ 宅 配 連 絡 棟 号 表示送り 緊急放送 一般放送 不 在 宅 配 自火報 登録 削除 登録 ロビー 削除 メッセージ 123 456 789 0消 呼出 解錠 復旧 地区音響 火災 発信機が押さ れています 解除 警 報 復旧 音 響 停止 一時停止 棟 号 棟 号 棟 号共同玄関との通話
ガスもれ警報器 感知器 リビング・キッチン ※設置設備がわからない場合は、管理会社・管理室・施工業者などに お問い合わせください。住戸エリア
警報表示付 ドアホン子器 6 玄 関 玄 関 過電流警報装置付 分電盤 7 コール用押釦 15 17 18 非常用押釦 16 玄 関 住宅情報盤(親機) リビング・キッチン 寝室・トイレ・フロ SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10655W SHGB13425W SHGB SHGB SHGB13415W SHGB13405W 11 玄 関 外部防犯スイッチ 8 玄関・窓など マグネットスイッチ 7 16 10 14 14 16 12 13 9ご注意
●電源(AC100V)の専用ブレーカーを切らないでください。各警報および管理室(統合盤または警報監 視盤)との通話ができなくなります。 ●親機から50cm以内の距離で通話してください。離れすぎると音声が聞き取りにくくなることがあり ます。 ●親機とロビーインターホン・ドアホン子器のまわりの音が大きく騒がしいとき(赤ちゃんの泣き声、 犬の鳴き声、ステレオの音響など)は、音声がとぎれて聞き取りにくくなることがあります。 ●親機とロビーインターホン・ドアホン子器で通話するときは相手の話が終わらないうちに話すと、声 がとぎれて聞こえることがあります。話がいったん終わったところで話すとスムーズな会話ができま す。 ●携帯電話やPHS電話を使用中に親機に近づけると、音声が乱れる場合がありますが、故障ではありま せん。 ●停電時、親機は非常電源装置にて感知器を監視状態にし、異常があると火災警報・火災断線警報をし ます。 そのほかの機能は停電時には動作しません。(機能設定で設定した内容は消去されません。) ただし感知器が作動すると、感知器作動警報を行い、通話機能のみ使用できます。通話に関するご注意
●警察、消防署などへ連絡する場合は、その警報が誤報でないかどうかをよく確かめたうえで行ってく ださい。通報時のご注意
停電のとき
火災警報は火災灯の点滅と警報メッセージのみで画面に表示は出ません。 火災断線警報はドアホン子器の警報表示灯のみ点滅します。共同住宅(SHGT品番)をご使用のお客様へ
●電源(AC100V)の専用ブレーカーを切らないでください。各警報および管理室(統合盤または警報監 視盤)との通話ができなくなります。 ●親機から50cm以内の距離で通話してください。離れすぎると音声が聞き取りにくくなることがあります。 ●親機とロビーインターホン・ドアホン子器のまわりの音が大きく騒がしいとき(赤ちゃんの泣き声、犬 の鳴き声、ステレオの音響など)は、音声がとぎれて聞き取りにくくなることがあります。 ●親機とロビーインターホン・ドアホン子器で通話するときは相手の話が終わらないうちに話すと、声 がとぎれて聞こえることがあります。話がいったん終わったところで話すとスムーズな会話ができま す。通話に関するご注意
●警察、消防署などへ連絡する場合は、その警報が誤報でないかどうかをよく確かめたうえで行ってく ださい。通報時のご注意
住戸用(SHGB品番)
・SHG品番をご使用のお客様へ
中 性 洗 剤お 手 入 れ
汚れが目立つときは…
中性洗剤を薄めた液にやわらかい布を 浸し、固く絞ってふき取ってください。 噴霧式の洗剤は使用しないでください。ふだんのおそうじは…
やわらかい布でふき取ってください。 ベンジンなどは引火性があるため、 使用しないでください。使用上のご注意
●ストーブなど高温の
物を近づけないで!
●水をかけないで!
故障の原因となります。 故障の原因となります。 ●テレビ・ラジオなどは
2m以上離して!
映像や音声が乱れる場合が あります。 故障の原因となります。 ●炊飯器など湯気の出る
物を下に置かないで!
各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
セキュリティインターホン1M型親機
(埋込型)
共同住宅用
緑色点灯で電源が入っている ことを示します。 お住まいのマンションの設備によっては機能が使えない場合が あります。「各住戸で使用できる機能について」をお読みのうえ、 使用できる機能を確認してください。( 7∼8ページ) ハンドセット(受話器)で通話中にハンズフリー での通話に切り替えることはできません。 押すと非常、火災、ガス、不完全燃焼、 防犯、コールの警報メッセージまたは 警報音が止まります。警報音停止ボタン
(火災復旧ボタン)
呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大)呼 出 音 量 調 整
ボ リ ュ ー ム
感知器作動警報中に押すと、 火災確認警報します。火災確認ボタン
押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
通話音・警報音および 増設スピーカーの呼出音・ 警報音の音量調整はでき ません ●SHGT13405W・SHGT13425W・ SHGT13525W・SHGT13625W には、防犯機能はありません。 ●SHGT13405W・SHGT13415W には、コ−ル機能はありません。■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー 感 知 器 ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 警報表示付ドアホン子器 (遠隔試験端子付) 親機の呼出、通話および警報機能 感知器・親機・試験器の接続 非常警報機能 呼出音および警報音鳴動機能 火災感知警報機能 ガスもれ、不完全燃焼(CO)検知警報機能 ロビーインターホン 通話および共同玄関の電気錠解錠機能 通話、警報機能および火災警報制御機能 コ ー ル 用 押 釦 SHGT13405W・SHGT13415W には、接続できません。 呼出機能( コ ー ル )接続可能機器
機 能 説 明
遠 隔 試 験 中 継 器 感知器・親機・試験器の接続 非 常 電 源 装 置 予備電源機能 外 部 試 験 器 外部からの感知器・親機の試験 マグネットスイッチ 窓・扉の開放検知警報機能(SHGT13415Wの場合のみ) 外部防犯スイッチ 外部からの防犯警戒セット機能(SHGT13415Wの場合のみ) 過電流警報装置付分電盤 過電流警報機能(SHGT13525W・SHGT13625Wの場合のみ) 副 警 報 監 視 盤 通話および警報機能 警報監視盤または統合盤 呼出中に赤色点滅し、通話中 に赤色点灯します。通 話 灯
(火災警報の復旧を兼ねています。) 管理室との通話の場合は 黄色になります。 防犯警報の警戒セット・警戒 解除するときに押します。防犯セット/解除ボタン
セキュリティ表示部に ついて 23ページセキュリティ表示部
通 話 用 マ イ ク
(SHGT13415Wの場合のみ) ( 59・60ページ)(SHGT13405W・SHGT13415W・SHGT13425W・SHGT13525W・SHGT13625W)
呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
ハンズフリーで通話中に受話器を取り上げると、
受話器での通話ができます。
通話が終わったら受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8110K)も取り付けられます。
(施工店に相談してください。)
各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
緑色点灯で電源が入っている ことを示します。 押すと非常、火災、ガス、不完全燃焼、 防犯、コールの警報メッセージまたは 警報音が止まります。警報音停止ボタン
(火災復旧ボタン)
呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大)呼 出 音 量 調 整
ボ リ ュ ー ム
感知器作動警報中に押すと、 火災確認警報します。火災確認ボタン
押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
通話音・警報音および 増設スピーカーの呼出音・ 警報音の音量調整はでき ません 呼出中に赤色点滅し、通話中通 話 灯
(火災警報の復旧を兼ねています。)■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー 感 知 器 ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 警報表示付ドアホン子器 (遠隔試験端子付) 親機の呼出、通話および警報機能 感知器・親機・試験器の接続 非常警報機能 呼出音および警報音鳴動機能 火災感知警報機能 ガスもれ、不完全燃焼(CO)検知警報機能 ロビーインターホン 通話および共同玄関の電気錠解錠機能 通話、警報機能および火災警報制御機能 コ ー ル 用 押 釦 SHGT63405W・SHGT63415W には、接続できません。 呼出機能( コ ー ル )接続可能機器
機 能 説 明
遠 隔 試 験 中 継 器 感知器・親機・試験器の接続 非 常 電 源 装 置 予備電源機能 外 部 試 験 器 外部からの感知器・親機の試験 マグネットスイッチ 窓・扉の開放検知警報機能(SHGT63415Wの場合のみ) 外部防犯スイッチ 外部からの防犯警戒セット機能(SHGT63415Wの場合のみ) 副 警 報 監 視 盤 通話および警報機能 警報監視盤または統合盤セキュリティインターホン1M型親機
(露出型)
共同住宅用
防犯警報の警戒セット・警戒 解除するときに押します。防犯セット/解除ボタン
(SHGT63415Wの場合のみ) ( 59・60ページ)(SHGT63405W・SHGT63415W・SHGT63425W)
●SHGT63405W・SHGT63425W には、防犯機能はありません。 ●SHGT63405W・SHGT63415W には、コ−ル機能はありません。 セキュリティ表示部に ついて 23ページセキュリティ表示部
通 話 用 マ イ ク
呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
ハンズフリーで通話中に受話器を取り上げると、
受話器での通話ができます。
通話が終わったら受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8111K)も取り付けられます。
(施工店に相談してください。)
各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
緑色点灯で電源が入っている ことを示します。 押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
警報音停止ボタン
通話音・警報音および 増設スピーカーの呼出音・ 警報音の音量調整はでき ません。通 話 灯
呼 出 音 量 調 整
ボ リ ュ ー ム
押すと非常、火災、ガス、不完全燃焼、 防犯、コールの警報メッセージまたは 警報音が止まります。 呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大) 呼出中に赤色点滅し、通話中 に赤色点灯します。 管理室との通話の場合は 黄色になります。セキュリティインターホン1M型親機
(埋込型)
住 戸 用
SHGB13415W・SHGB13425W・SHGB13525W・SHGB13625W
SHGB10525W・SHGB10555W・SHGB10625W・SHGB10655W・SHGB13405W
●SHGB10525W・SHGB10555W・ SHGB10625W・SHGB10655W・ SHGB13405W・SHGB13425W・ SHGB13525W・SHGB13625W には、防犯機能はありません。 ●SHGB13405W・SHGB13415W には、コ−ル機能はありません。 防犯警報の警戒セット・警戒 解除するときに押します。防犯セット/解除ボタン
セキュリティ表示部に ついて 23ページセキュリティ表示部
通 話 用 マ イ ク
(SHGB13415Wの場合のみ) ( 59・60ページ)■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー 感 知 器 ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 警報表示付ドアホン子器 (遠隔試験端子付) 親機の呼出、通話および警報機能 感知器・親機・試験器の接続 非常警報機能 呼出音および警報音鳴動機能 火災感知警報機能 ガスもれ、不完全燃焼(CO)検知警報機能 通話および共同玄関の電気錠解錠機能 通話、警報機能および火災警報制御機能 コ ー ル 用 押 釦 SHGB13405W・SHGB13415W には、接続できません。 呼出機能( コ ー ル )接続可能機器
機 能 説 明
遠 隔 試 験 中 継 器 感知器・親機・試験器の接続 外 部 試 験 器 外部からの感知器・親機の試験 マグネットスイッチ 窓・扉の開放検知警報機能(SHGB13415Wの場合のみ) 外部防犯スイッチ 外部からの防犯警戒セット機能(SHGB13415Wの場合のみ) 過電流警報装置付分電盤 過電流警報機能(SHGB13525W・SHGB13625Wの場合のみ) 通話および警報機能 警報監視盤または統合盤 SHGB10525W・SHGB10555W・ SHGB10625W・SHGB10655W には、接続できません。 副 警 報 監 視 盤 SHGB10525W・SHGB10555W・ SHGB10625W・SHGB10655W には、接続できません。 ロビーインターホン SHGB10525W・SHGB10555W・ SHGB10625W・SHGB10655W には、接続できません。呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
ハンズフリーで通話中に受話器を取り上げると、受話器での通話ができます。
通話が終わったら受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8110K)も取り付けられます。
(施工店に相談してください。)
ハンドセット(受話器)で通話中にハンズフリーでの通話に切り替えることは できません。 お住まいのマンションの設備によっては機能が使えない場合が あります。「各住戸で使用できる機能について」をお読みのうえ、 使用できる機能を確認してください。( 7∼8ページ)各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8111K)も取り付けられます。
緑色点灯で電源が入っている ことを示します。 押すと非常、火災、ガス、不完全燃焼、 防犯、コールの警報メッセージまたは 警報音が止まります。 呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大)呼 出 音 量 調 整
ボ リ ュ ー ム
押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
通 話 用 マ イ ク
セキュリティ表示部に ついて 23ページセキュリティ表示部
通話音・警報音および 増設スピーカーの呼出音・ 警報音の音量調整はでき ません 呼出中に赤色点滅し、通話中 に赤色点灯します。通 話 灯
管理室との通話の場合は警報音停止ボタン
セキュリティインターホン1M型親機
(露出型)
住 戸 用
(SHGB63405W・SHGB63415W・SHGB63425W)
●SHGB63405W・SHGB63425W には、防犯機能はありません。 ●SHGB63405W・SHGB63415W には、コ−ル機能はありません。 防犯警報の警戒セット・警戒 解除するときに押します。 (SHGB63415Wの場合のみ)防犯セット/解除ボタン
( 59・60ページ)■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー 感 知 器 ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 警報表示付ドアホン子器 (遠隔試験端子付) 親機の呼出、通話および警報機能 感知器・親機・試験器の接続 非常警報機能 呼出音および警報音鳴動機能 火災感知警報機能 ガスもれ、不完全燃焼(CO)検知警報機能 ロビーインターホン 通話および共同玄関の電気錠解錠機能 通話、警報機能および火災警報制御機能 コ ー ル 用 押 釦 SHGB63405W・SHGB63415W には、接続できません。 呼出機能( コ ー ル )接続可能機器
機 能 説 明
遠 隔 試 験 中 継 器 感知器・親機・試験器の接続 外 部 試 験 器 外部からの感知器・親機の試験 マグネットスイッチ 窓・扉の開放検知警報機能(SHGB63415Wの場合のみ) 外部防犯スイッチ 外部からの防犯警戒セット機能(SHGB63415Wの場合のみ) 副 警 報 監 視 盤 通話および警報機能 警報監視盤または統合盤(施工店に相談してください。)
ハンズフリーで通話中に受話器を取り上げると、
受話器での通話ができます。
通話が終わったら受話器を元に戻します。
ハンドセット(受話器)で通話中にハンズフリー での通話に切り替えることはできません。各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
緑色点灯で電源が入っている ことを示します。 押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
警報音停止ボタン
通話音・警報音および 増設スピーカーの呼出 音・警報音の音量調整 はできません。通 話 灯
呼 出 音 量 調 整
ボ リ ュ ー ム
押すと非常、ガス、不完全燃焼 の警報メッセージまたは警報音 が止まります。 呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大) 呼出中に赤色点滅し、通話中 に赤色点灯します。 管理室との通話の場合は 黄色になります。 セキュリティ表示部に ついて 23ページセキュリティ表示部
通 話 用 マ イ ク
呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8110K)も取り付けられます。
(施工店に相談してください。)
セキュリティインターホン1M型親機
(埋込型)
(SHG13205W)
■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 非常警報機能 呼出音および警報音鳴動機能 ガスもれ、不完全燃焼(CO)検知警報機能 ロビーインターホン 通話および共同玄関の電気錠解錠機能 通話、警報機能接続可能機器
機 能 説 明
副 警 報 監 視 盤 警 報 監 視 盤 通話および警報機能ハンズフリーで通話中に受話器を取り上げると、
受話器での通話ができます。
通話が終わったら受話器を元に戻します。
ハンドセット(受話器)で通話中にハンズフリー での通話に切り替えることはできません。 お住まいのマンションの設備によっては機能が使えない場合が あります。「各住戸で使用できる機能について」をお読みのうえ、 使用できる機能を確認してください。( 7∼8ページ)各部のなまえとはたらき
●お客様がご使用の商品品番は、商品本体の下面に明示しておりますので、ご確認ください。
セキュリティインターホン1M型親機
(露出型)
(SHG63205W)
緑色点灯で電源が入っている ことを示します。 押すと非常、ガス、不完全燃焼 の警報メッセージまたは警報音 が止まります。 呼出音の音量を 4 段階(大→ 中→小→切)で切り替えます。 (出荷時:大)呼 出 音 量 調 整
ボ リ ュ ー ム
押すと警報メッセージが鳴り、 赤色点滅します。もう一度押 すと、警報メッセージは鳴り 止み、消灯します。非常用押ボタン
電 源 灯
ファンクションボタンに ついて 24ページファンクションボタン
呼出音、通話音、警報メッセ ージおよび呼出メッセージが 聞こえます。ス ピ ー カ ー
通話するときに押します。通 話 ボ タ ン
通 話 用 マ イ ク
セキュリティ表示部に ついて 23ページセキュリティ表示部
通話音・警報音および 増設スピーカーの呼出 音・警報音の音量調整 はできません 呼出中に赤色点滅し、通話中 に赤色点灯します。通 話 灯
管理室との通話の場合は 黄色になります。警報音停止ボタン
■接続可能機器
警報表示付ドアホン子器 非 常 用 押 釦 増 設 ス ピ ー カ ー ガ ス も れ 警 報 器 親機の呼出、通話および警報機能 非常警報機能 呼出音および警報音鳴動機能 ガスもれ、不完全燃焼(CO)検知警報機能 ロビーインターホン 通話および共同玄関の電気錠解錠機能 通話、警報機能接続可能機器
機 能 説 明
副 警 報 監 視 盤 警 報 監 視 盤 通話および警報機能呼出音が鳴ります。
1
受話器を取り上げて通話します。
2
通話が終ったら、受話器を元に戻します。
3
【ハンドセット(受話器)での通話】
■別売のハンドセット(受話器)
(SHV8111K)も取り付けられます。
(施工店に相談してください。)
ハンズフリーで通話中に受話器を取り上げると、
受話器での通話ができます。
通話が終わったら受話器を元に戻します。
ハンドセット(受話器)で通話中にハンズフリー での通話に切り替えることはできません。 お住まいのマンションの設備によっては機能が使えない場合が あります。「各住戸で使用できる機能について」をお読みのうえ、 使用できる機能を確認してください。( 7∼8ページ)過電流表示
データ出力型・5段階表示タイプ (Bタイプ)を接続している場合過電流表示
赤色点灯で電気の使いすぎを知らせます。 フォトカプラ出力型・レベル表示なしタイプ (Aタイプ)を接続している場合 レベル表示セキュリティ表示部について
お 知 ら せ 表 示 警 報 表 示 赤色点滅で非常警報を 知らせます。非常表示
赤色点灯で感知器の 配線断線を知らせます。感知器断線表示
火災表示
宅配表示
赤色点灯で宅配物が着荷さ れていることを知らせます。メッセージ表示
赤色点灯で管理室からのメッセージ (連絡)があったことを知らせます。 共同住宅用(SHGT品番)の場合 赤色点滅で火災または近隣火災(同一階 または直下階の火災)を知らせます。 住戸用(SHGB品番)の場合 赤色点滅で火災を知らせます。 赤色点滅で不完全燃焼 を知らせます。 赤色点滅で防犯警報を 知らせます。換気表示
黄色点滅でガスもれ を知らせます。ガス表示
黄色点灯でガス機器異 常を知らせます。ガス機器異常表示
コール1・コール2表示
赤色点滅でコール1・コール2のいずれ かから呼ばれていることを知らせます。 画面表示を変更することもできます。 (施工店に相談してください。) 機能設定によりトイレ・フロ・部屋の表示になります。 通常時、セキュリティ表示部に表示は出ていません。 SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525W SHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525W SHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205Wファンクションボタンについて
共同玄関の電気錠を解錠するとき に押します。( 28ページ参照)解 錠 ボ タ ン
お引き取り機能を使うとき に押します。( 33ページ参照)引 取 り ボ タ ン
押すと相手の声が大きくなります。 再度、押すと元の音量に戻ります。( 28・30・32 ページ参照)音 量 ボ タ ン
玄関(ドアホン子器)を呼び出すときに 押します。( 36ページ参照)玄 関 呼 ボ タ ン
管理室(統合盤または警報監視盤)を 呼び出すときに押します。( 38 ページ参照)管 理 呼 ボ タ ン
のファンクションボタンは、状況によりボタンの意味が異なります。 ファンクションボタンの上の文字表示がある場合にその動作を行います。 文字表示がない場合は、ボタンを押しても動作しません。防犯1・防犯2表示
防犯1 メッセージ表示の赤色点灯とレベル 表示の点滅で電気の使いすぎを知ら せます。するとき
35∼36
親機から玄関を呼び出すとき
37∼38
親機から管理室を呼び出すとき
27∼28
共同玄関との通話
29∼30
玄関との通話
31∼32
管理室との通話
33∼34 ●お引き取り機能と延長機能について 39 ●プレストーク機能について MEMO共同玄関との通話
親機 通話ボタン2・3
1
呼出 消 0 8 7 9 5 4 6 2 1 3共同玄関にお客様が
来られたら
ポロロン ポロロン ロビーインターホン 赤色点灯 ●呼出元を表示します。 ●通話ボタンを押す(応答 する)と下記の画面にな ります。 赤色点灯 ポロロン ポロロン 通話灯 増設スピーカー 共同玄関(ロビーインターホン)と通話中に を押す 共同玄関の電気錠が解錠される 1 通話が聞きとりにくい場合、 を押す 1 2 ● の右上に「解錠」表示がないと電気錠を解錠することはできません。 ●通話ボタンを押してから1秒以内は解錠できない場合があります。 解錠できなかった場合は、約5秒間待ってから再度、 を押してください。 ● を押すと約5秒後に通話が自動的に終了します。 ●押すと、相手の声が大きくなり、再度押すと元の音量に戻ります。 共同玄関の電気錠を解錠するには 通話開始から約1分間で通話は自動的に終了します。 (延長機能を使って通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話ボタンを押し忘れても、通話開始から約1分後、自動的に終了します。 (通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話開始から「引取り」表示が、 の右上に表示されます。 ●引取り表示(お引き取り機能) 33ページ ※お引き取り機能を使用しない場合は、「引取り」表示が点灯している状態で通話してください。 通話開始から約50秒後に「ピッピッ」音が鳴り、通話灯が赤色点滅します。 通話ボタンを1回押すと通話の延長ができます。 ●延長表示(延長機能) 34ページ ※延長機能を使用しない場合は、通話灯が赤色点滅している状態で通話してください。 約10秒後に通話は自動的に終了します。(通話ボタンを2回押しても終了します。) ●プレストーク機能について 39ページ ※共同玄関(ロビーインターホン)側の騒音が大きく、室内の声が伝わらない場合は、通話ボタンを 押しながら通話してください。 ●共同玄関(ロビーインターホン)から呼び出しがあっても、通話ボタンを押さなければ通話は できません。 ●呼出音が鳴り始めてから応答せずに約30秒経過すると、呼出元表示は自動的に消灯し、 呼出音も止まります。 ●モニターテレビユニットを併設し、来客映像が映っている場合、呼出中でも共同玄関の電気錠を 解錠することができます。 ● ボタンを押すと共同玄関の電気錠を解錠後、約5秒後に呼び出しを終了します。2.通話ボタンを押して、離す(応答する)
(通話灯赤色点灯)
1.呼出音が鳴り、通話灯が赤色点滅する
ロビー灯赤色点灯 ロビー灯・通話中灯赤色点灯3.通話ボタンを押す(終了する)
(通話灯消灯)
ロビー灯・通話中灯消灯 共同玄関との通話を調整するには ●親機と同時に同じ呼出音が鳴ります。 光る増設スピーカーの場合は、呼出音と 同時にフラッシュランプが光ります。 増設スピーカーをご使用の場合 ポロロン ポロロン SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525W SHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W玄関との通話
親機 ●親機と同時に同じ呼出音が鳴ります。 光る増設スピーカーの場合は、呼出音と 同時にフラッシュランプが光ります。 増設スピーカーをご使用の場合 通話ボタン2・3
1
玄関にお客様が
来られたら
●呼出元を表示します。 ●通話ボタンを押す (応答する)と下記の 画面になります。 ピンポン 通話灯 増設スピーカー 通話が聞きとりにくい場合、 を押す 1 ●押すと、相手の声が大きくなり、再度押すと元の音量に戻ります。 通話開始から約1分間で通話は自動的に終了します。 (延長機能を使って通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話ボタンを押し忘れても、通話開始から約1分後、自動的に終了します。 (通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話開始から「引取り」表示が、 の右上に表示されます。 ●引取り表示(お引き取り機能) 33ページ ※お引き取り機能を使用しない場合は、「引取り」表示が点灯している状態で通話してください。 通話開始から約50秒後に「ピッピッ」音が鳴り、通話灯が赤色点滅します。 通話ボタンを1回押すと通話の延長ができます。 ●延長表示(延長機能) 34ページ ※延長機能を使用しない場合は、通話灯が赤色点滅している状態で通話してください。 約10秒後に通話は自動的に終了します。(通話ボタンを2回押しても終了します。) ●プレストーク機能について 39ページ ※玄関(ドアホン子器)側の騒音が大きく、室内の声が伝わらない場合は、通話ボタンを押しながら 通話してください。 ●玄関(ドアホン子器)から呼び出しがあっても、通話ボタンを押さなければ通話はできません。 ●呼出音が鳴り始めてから応答せずに約30秒経過すると、呼出元表示は自動的に消灯し、呼出音も 止まります。2.通話ボタンを押して、離す(応答する)
(通話灯赤色点灯)
1.呼出音が鳴り、通話灯が赤色点滅する
3.通話ボタンを押す(終了する)
(通話灯消灯)
玄関との通話を調整するには ピンポン ドアホン子器 赤色点灯 赤色点灯 ピンポン SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525W SHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W 玄関灯・通話中灯赤色点灯 玄関灯赤色点灯 玄関灯・通話中灯消灯管理室との通話
管理室に統合盤または警報監視盤が設置されてないマンションでは管理室との通話はできません。管理室から呼ばれたら
通話が聞きとりにくい場合、 を押す 1 ●押すと、相手の声が大きくなり、再度押すと元の音量に戻ります。 通話開始から約1分間で通話は自動的に終了します。 (延長機能を使って通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話ボタンを押し忘れても、通話開始から約1分後、自動的に終了します。 (通話時間を延長した場合は、延長時間経過後、自動的に終了します。) 通話開始から約50秒後に「ピッピッ」音が鳴り、通話灯が黄色点滅します。 通話ボタンを1回押すと通話の延長ができます。 ●延長表示(延長機能) 34ページ ※延長機能を使用しない場合は、通話灯が黄色点滅している状態で通話してください。 約10秒後に通話は自動的に終了します。(通話ボタンを2回押しても終了します。) ●管理室(統合盤または警報監視盤)から呼び出しがあっても、通話ボタンを押さなければ通話は できません。 ●呼び出された場合は、呼出音が鳴り始めてから約30秒経過すると、通話灯が自動的に消灯し、 呼出音も止まります。2.通話ボタンを押して、離す(応答する)
(通話灯黄色点灯)
1.呼出音が鳴り、通話灯が黄色点滅する
3.通話ボタンを押す(終了する)
(通話灯消灯)
管理室との通話を調整するには ポロロン ポロロン お引き取り機能はありません。 通話中 メッセージ 宅 配 連 絡 ガ ス 非 常 防 犯 コール C O漏 水 火 災 感知器 スプリンクラー 表示送り 交流電源 警 戒 中 トラブル スイッチ注意 スプリンクラー作動 消 火 栓 非常放送中 音響強制停止 地区音響強制停止 電 話 火災 棟 号 表示送り 緊急放送 一般放送 不 在 宅 配 自火報 登録 削除 登録 削除 ロビー メッセージ 123 456 789 0消 呼出 解錠 復旧 地区音響 火災 発信機が押さ れています 解除 警 報 復旧 音 響 停止 一時停止 棟 号 棟 号 号 棟 統合盤または 警報監視盤 親機 ●親機と同時に同じ呼出音が鳴ります。 光る増設スピーカーの場合は、呼出音と 同時にフラッシュランプが光ります。 増設スピーカーをご使用の場合 通話ボタン2・3
1
ポロロン ポロロン 通話灯 増設スピーカー ポロロン ポロロン ●通話ボタンを押す(応答 する)と下記の画面にな ります。 赤色点灯 SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525WSHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W 通話中灯赤色点灯 通話中灯消灯● の右上に「引取り」表示が点灯します。 ●親機から引取り音(プルプルプルプル)が 小さく鳴り、共同玄関(ロビーインターホン) または玄関(ドアホン子器)側に聞こえます。
お引き取り機能
通話を早く終わらせたいときに 便利な機能です。 通話時間の延長ができます。 ●通話中、 ボタンの右上に「引取り」表示・通話灯が点滅します。
●通話を早く終わらせたい場合にこの機能を 使うと便利です。 通話中に電話の呼出音を流すことにより、 通話を終わらせるキッカケを作ります。 お引き取り機能 延長機能便利
!
通話開始1.通話開始から
約50秒後に「ピッピッ」音が 鳴り、通話灯点滅お引き取り機能と延長機能について
2. を押す
プルプル プルプル 早く 切りたい ●「ピッピッ」音が鳴り、通話灯が点滅します。 ●初めの約1分間の通話が終了したところから、 さらに約1分間通話できます。 通話開始から約2分後(2回延長した場合は約3分 後)通話は自動的に終了します。 延長は2回までできます。最大約3分間の通話が 可能です。 延長機能を使用しない場合は約10秒後に通話が 終了します。1.通話開始から約50秒後…
2.通話ボタンを押す
3.通話ボタンを押して終了する
延長機能を使用しない場合は、通話灯が点滅 したまま通話してください。 ピッピッ ●共同玄関(ロビーインターホン)または玄関 (ドアホン子器)および管理室(統合盤または 警報監視盤)と通話している場合に1分以上話 をしたいとき、通話時間の延長ができます。 延長機能を使用すると最大約3分間の通話が 可能です。 (通常は約1分間で自動的に終了します。)延長機能
便利
!
通話ボタン 押す アッ 切れそう。 もっと 話したい。 通話灯 約1分50秒経過した時点で、再度、通話灯が点滅 します。 電話がかかっ てきたので 失礼します。 引取り音は通話を終了するまで鳴り続け ます。その間、相手の声は聞こえなくな ります。親機から玄関を呼び出すとき
通話ボタン1・4
3
通話灯 ●表示は右図のようになります。 通話開始から約1分後、自動的に終了します。 (通話時間の延長ができます。 34ページ) 玄関(ドアホン子器)を呼び出すとき2.呼出先が表示される
1.通話ボタンを押す
3.通話する(通話灯が赤色点灯)
4.通話ボタンを押す(終了する)
(通話灯消灯)
ドアホン子器玄関
ドアホン子器から 呼出音は鳴りません。2
玄関呼ボタン 玄関(ドアホン子器)を 呼び出した場合、呼出 音は鳴りません。 即時、玄関と通話でき る状態になります。 親機 赤色点灯 各住戸 管理呼機能(住戸から管理室を呼び出す)に対応 していない場合は、 の左上に「管理呼」は 表示されません。 SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525W SHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W 玄関灯・通話中灯消灯 玄関灯・通話中灯赤色点灯 ●プレストーク機能について 39ページ ※玄関(ドアホン子器)側の騒音が大きく、室内の 声が伝わらない場合は、通話ボタンを押しなが ら通話してください。 を押す親機から管理室を呼び出すとき
●管理呼機能(住戸から管理室を呼び出す)に対応していないマンションでは 管理室を呼び出すことはできません。 管理室(統合盤または警報監視盤)を 呼び出すとき2.呼出先が表示される
1.通話ボタンを押す
3.通話する(通話灯が黄色点灯)
4.通話ボタンを押す(終了する)
(通話灯消灯)
を押す 赤色点灯 SHGT13625W SHGT13405W SHGT13415W SHGT13425W SHGT13525W SHG13205W SHGB10555W SHGB10625W SHGB10655W SHGB13425W SHGB13525WSHGB13625W SHGB10525W SHGB13415W SHGB13405W SHGT63405W SHGT63415W SHGT63425W SHGB63405W SHGB63415W SHGB63425W SHG63205W 各住戸 通話ボタン1・4
3
通話灯管理室
2
管理呼ボタン 親機 通話中 メッセージ 宅 配 連 絡 ガ ス 非 常 防 犯 コール C O漏 水 火 災 感知器 スプリンクラー 表示送り 交流電源 警 戒 中 トラブル スイッチ注意 スプリンクラー作動 消 火 栓 非常放送中 音響強制停止 地区音響強制停止 電 話 火災 棟 号 表示送り 緊急放送 一般放送 不 在 宅 配 自火報 登録 削除 登録 削除 ロビー メッセージ 123 456 789 0消 呼出 解錠 復旧 地区音響 火災 発信機が押さ れています 解除 警 報 復旧 音 響 停止 一時停止 棟 号 棟 号 号 棟 統合盤または 警報監視盤 ポロロン ポロロン ポロロン ポロロン 通話中灯赤色点灯 通話中灯消灯 ●表示は右図のようになります。 ●通話開始から約1分で通話は自動的に終了します。 延長機能を使って通話時間を延長した場合は、 延長時間経過後、自動的に終了します。 ●管理室(統合盤または警報監視盤)を呼び出すとき、 親機から話し中音(プープープー)が鳴る場合、管理 室は通話中ですので、しばらくしてから呼び出しし 直してください。 ●延長表示(延長機能) 34ページ ※延長機能を使用しない場合は、通話灯が黄色点滅 している状態で通話してください。 約10秒後に通話は自動的に終了します。 (通話ボタンを2回押しても終了します。)との連絡
41
宅配ボックスに宅配物が入ると
42
管理室からメッセージ
(連絡)
があると
43
一般放送/緊急放送
●室内の声が強制的に玄関(ドアホン子器)側・共同 玄関(ロビーインターホン)側に伝わります。 ●約5秒間は、強制的に玄関(ドアホン子器)側・ 共同玄関(ロビーインターホン)側の音声が聞こえ ます。 ●その後、親機と玄関(ドアホン子器)または共同玄関 (ロビーインターホン)は相互に通話できます。 ●玄関(ドアホン子器)側・共同玄関(ロビーインターホン)側の騒音が大きく、室内の 声が伝わらない場合にこの機能を使うと便利です。2.通話後、手をはなす
1.通話ボタンを押しながら通話する
プレストーク機能について
通話ボタン 押しながら 通話する 玄関(ドアホン子器)側・共同玄関(ロビーインターホン)側 からの音声や騒音は親機側には聞えなくなります。宅配ボックス 通話中 メッセージ 宅 配 連 絡 ガ ス 非 常 防 犯 コール C O漏 水 火 災 感知器 スプリンクラー 表示送り 交流電源 警 戒 中 トラブル スイッチ注意 スプリンクラー作動 消 火 栓 非常放送中 音響強制停止 地区音響強制停止 電 話 火災 棟 号 表示送り 緊急放送 一般放送 不 在 宅 配 自火報 登録 削除 登録 削除 ロビー メッセージ 解錠 復旧 地区音響 火災 発信機が押さ れています 解除 警 報 復旧 音 響 停止 一時停止 棟 号 棟 号 棟 号 123 456 789 0消 呼出
