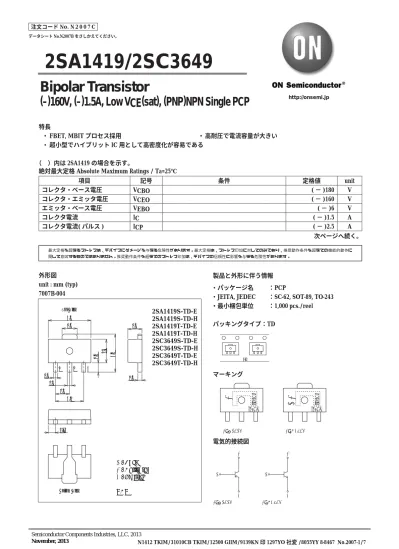

Bipolar Transistor

(1)

http://onsemi.jp

Semiconductor Components Industries, LLC, 2013

Bipolar Transistor

(–)160V, (–)1.5A, Low VCE(sat), (PNP)NPN Single PCP

2SA1419/2SC3649

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

特長

・ FBET, MBIT プロセス採用 ・高耐圧で電流容量が大きい

・超小型でハイブリット IC 用として高密度化が容易である

（）内は 2SA1419 の場合を示す。

絶対最大定格 Absolute Maximum Ratings / Ta=25℃

項目記号条件 定格値 unit

コレクタ・ベース電圧 VCBO ( − )180 V

コレクタ・エミッタ電圧 VCEO ( − )160 V

エミッタ・ベース電圧 VEBO ( − )6 V

コレクタ電流 IC ( − )1.5 A

コレクタ電流( パルス ) ICP ( − )2.5 A

次ページへ続く。

外形図 unit : mm (typ) 7007B-004

製品と外形に伴う情報

・パッケージ名 ：PCP

・JEITA, JEDEC ： SC-62, SOT-89, TO-243

・最小梱包単位 ：1,000 pcs./reel

パッキングタイプ：TD

マーキング

電気的接続図

TD

1 : Base 2 : Collector 3 : Emitter PCP

2.5 4.0

1.0

1.5 0.5 0.4

3.0 4.5 1.6

0.4

1 2 3

1.5

0.75 Top View

Bottom View

2SA1419S-TD-E 2SA1419S-TD-H 2SA1419T-TD-E 2SA1419T-TD-H 2SC3649S-TD-E 2SC3649S-TD-H 2SC3649T-TD-E 2SC3649T-TD-H

AE

LOT No.

CE

LOT No.

2SC3649 2SA1419

RANK RANK

2

3 1

2SC3649 2

3 1

2SA1419

(2)

前ページより続く。

項目記号条件 定格値 unit

コレクタ損失 PC 500 mW

セラミック基板 (250mm² × 0.8mm) 装着時 1.5 W

接合部温度 Tj 150 ℃

保存周囲温度 Tstg − 55 〜＋ 150 ℃

電気的特性 Electrical Characteristics / Ta=25℃

項目記号条件 定格値

min typ max unit

コレクタしゃ断電流 ICBO VCB=( − )120V, IE=0A ( − )1

μ

A

エミッタしゃ断電流 IEBO VEB=( − )4V, IC=0A ( − )1

μA

直流電流増幅率 hFE1 VCE=( − )5V, IC=( − )100mA 100 ※ 400 ※

hFE2 VCE=( − )5V, IC=( − )10mA 80

利得帯域幅積 fT VCE=( − )10V, IC=( − )50mA 120 MHz

出力容量 Cob VCB=( − )10V, f=1MHz (22)14 pF

コレクタ・エミッタ飽和電圧 VCE(sat) IC=( − )500mA, IB=( − )50mA ( − 200) 130

( − 500) 450 mV ベース・エミッタ飽和電圧 VBE(sat) IC=( − )500mA, IB=( − )50mA ( − )0.85 ( − )1.2 V

コレクタ・ベース降伏電圧 V(BR)CBO IC=( − )10μA, IE=0A ( − )180 V

コレクタ・エミッタ降伏電圧 V(BR)CEO IC=( − )1mA, RBE=∞ ( − )160 V

エミッタ・ベース降伏電圧 V(BR)EBO IE=( − )10μA, IC=0A ( − )6 V

ターンオン時間 ton

指定回路において

(40)40 ns

蓄積時間 tstg (0.7)1.2

μ

s

下降時間 tf (40)80 ns

※：2SA1419 / 2SC3649 は 100mA hFE により次のように分類している。

ランク R S T

hFE 100 〜 200 140 〜 280 200 〜 400

スイッチングタイム測定回路図

Ordering Information

Device パッケージ名 最小梱包単位 memo

2SA1419S-TD-E PCP 1,000pcs./reel Pb Free

2SA1419S-TD-H PCP 1,000pcs./reel Pb Free and Halogen Free

2SA1419T-TD-E PCP 1,000pcs./reel Pb Free

2SA1419T-TD-H PCP 1,000pcs./reel Pb Free and Halogen Free

2SC3649S-TD-E PCP 1,000pcs./reel Pb Free

2SC3649S-TD-H PCP 1,000pcs./reel Pb Free and Halogen Free

2SC3649T-TD-E PCP 1,000pcs./reel Pb Free

2SC3649T-TD-H PCP 1,000pcs./reel Pb Free and Halogen Free

INPUT

100V 50Ω

RL

100μF 470μF

--5V

IC=10IB1=--10IB2=0.7A (PNPの場合極性逆)

+ +

VR PW=20μs D.C.≦1％

RB IB1

IB2

(3)

ITR03571

IC -- VCE

コレクタ・エミッタ電圧, VCE -- V

コレクタ・エミッタ電圧, VCE -- V コレクタ電流, I C - - A コレクタ電流, I C - - A

0 --1 --2 --3 --4 --5 0 1 2 3 4 5

0 --0.2 --0.4 --0.6 --0.8 --1.0 --1.2 --1.4 --1.6 --1.8

0 --0.2 --0.6

--0.4 --0.8 --1.0

0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8

0

0.2 0.6

0.4 0.8 1.0

0

ITR03572

IC -- VCE

コレクタ・エミッタ電圧, VCE -- V コレクタ電流, I C - - A

10 20 30 40 50

0

コレクタ電流, I C - - A

ITR03574 ITR03573

--40

--30 --50

--10 --20

0

IC -- VCE

--40mA --60mA --80mA

--20mA --10mA

--5mA --2mA --1mA

IB=0mA

2SA1419 2SC3649

2SC3649 IB=0mA

IB=0mA

IC -- VCE

コレクタ・エミッタ電圧, VCE -- V 2SA1419

20mA 50mA

30mA 40mA

10mA 5mA

2mA 1mA

--2.5mA --2.0mA --3.0mA --3.5mA --5.0mA

--4.0mA --4.5mA

--1.5mA --1.0mA

--0.5mA

IB=0mA

0.5mA 5.0mA

4.5mA

2.5mA 3.5mA 4.0mA

2.0mA 3.0mA

1.5mA 1.0mA

ITR03578

コレクタ電流, IC -- A

hFE -- IC

直流電流増幅率, h FE

ITR03577

コレクタ電流, I C - - A

ITR03575

IC -- VBE

ベース・エミッタ電圧, VBE -- V

--5--7

--5--7--0.01 --2 --3 --0.1 --2 --3 --5--7--1.0 --2 --3 --0.4

0 --0.8 --1.6

--1.2

0.4

0 0.8 1.6

1.2

10 100 1000

5 7

3 2 5 7

3 2

5 7

7 0.01 2 3 0.1 2 3 5 7 1.0 2 3

10 100 1000

5 7

3 2 5 7

3 2 --0.6 --0.8

0 --0.2 --0.4 --1.0 --1.2 0 0.2 0.4 0.6 0.8 1.0 1.2

ITR03576

2SA1419 VCE=--5V

2SC3649 VCE=5V

コレクタ電流, I C - - A

IC -- VBE

ベース・エミッタ電圧, VBE -- V

コレクタ電流, IC -- A

hFE -- IC

直流電流増幅率, h FE

2SA1419 VCE=--5V

2SC3649 VCE=5V

--25°C

25°C Ta=7

5°C

--25°C 25_°C Ta=75_°C

--25°C 25°C Ta=7

5°C

--25°C 25_°C Ta=75°C

(4)

コレクタ・ベース電圧, VCB -- V

Cob -- VCB

出力容量, C ob - - pF

ITR03580 ITR03579

0.01 2 3 5 7 0.1 2 3 5 7 1.0 2

--0.01 2 5 7 --0.1

7 3 2 3 5 7 --1.0 2 3 7 0.01 2 3 5 7 0.1 2 3 5 7 1.0 2 3

100

10 2 3 5 7 2 3 5

1.0 2 3 5 7 10 2 3 5 7 100

10 100

2 3 5 7

3 5 7

--1000

--100

2 3 5 7 2 3 2 3

5 7

コレクタ電流, IC -- A

fT -- IC

利得帯域幅積, f T - - MHz

ITR03581

コレクタ電流, IC -- A

VCE(sat) -- IC

コレクタ・エミッタ飽和電圧, V C E (s at) - - mV

2 5 7 1000

2 3

5 7 100

3 2 3

ITR03582

コレクタ電流, IC -- A

VCE(sat) -- IC

コレクタ・エミッタ飽和電圧, V C E (s at) - - mV 2SC3649

IC / IB=10 2SA1419

IC / IB=10

--25°C 25_°C

Ta=75^°C

--25°C 25°C

Ta=75°C

2SA1419

2SC3649

2SA1419 2SC3649

2SA1419 / 2SC3649 2SA1419 / 2SC3649

PNPの場合負号省略 PNPの場合負号省略

ベース・エミッタ飽和電圧, V BE (s at) - - V

ITR03583

VBE(sat) -- IC

コレクタ電流, IC -- A

--1.0

--10

3 5 7 3 5 7

2

0.01 3 0.1 5 7

5 7 2 3 1.0 5 5

7

2 3 2

7 --0.01 2 3 5 7 --0.1 2 3 5 7 --1.0 2 3 7 0.01 2 3 5 7 0.1 2 3 5 7 1.0 2 3

7 1.0 2 3

1.0 10

5

3 7

2

5

3 7

0 0.2 0.4 0.6 0.8 1.8 1.6 1.4 1.2 1.0

0 20 40 60 80 100 120 140 160

ITR03584

ベース・エミッタ飽和電圧, V BE (s at) - - V

VBE(sat) -- IC

コレクタ電流, IC -- A

ITR03585

コレクタ・エミッタ電圧, VCE -- V

A S O

コレクタ電流, I C - - A

セラミック基板(

250mm

2×0

.8mm)装着時 放熱板な

し

7 10

5 2 3 5 7 100 2 3

周囲温度, Ta --

°

C

PC -- Ta

コレクタ損失, P C - - W

ITR03586 1ms

10m 100m s

s DC ope

ration

PNPの場合負号省略 Ta=25

°

C 1パルス

セラミック基板(250mm

²

×0.8mm)装着時 2SA1419 IC / IB=10

2SC3649 IC / IB=10

25_°C 75_°C

Ta=--25

°

C

25_°C 75_°C

Ta=--25

°

C

2SA1419 / 2SC3649 2SA1419 / 2SC3649

ICP=2.5A IC=1.5A

(5)

ラジアルテーピング包装の情報

2SA1419S-TD-E、2SA1419S-TD-H、2SA1419T-TD-E、2SA1419T-TD-H、2SC3649S-TD-E、2SC3649S-TD-H、

2SC3649T-TD-E、2SC3649T-TD-H

(6)

Outline Drawing Land Pattern Example

2SA1419S-TD-E、2SA1419S-TD-H、2SA1419T-TD-E、2SA1419T-TD-H、2SC3649S-TD-E、2SC3649S-TD-H、

2SC3649T-TD-E、2SC3649T-TD-H

Mass (g) Unit 0.058

* For reference mm

Unit: mm

2.2

1.0

1.81.5

0.9 3.7

1.5 3.0 1.0

45°

(7)
