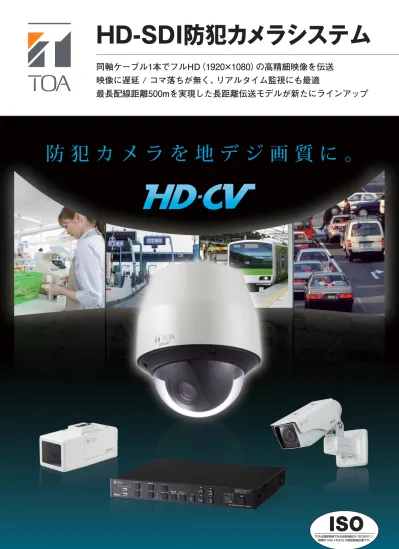

HD-SDI防犯カメラシステム
同軸ケーブル1本でフルHD（1920×1080）の高精細映像を伝送
映像に遅延 / コマ落ちが無く、リアルタイム監視にも最適
210m 600m 840m リピーター 使用時 最大延長距離 2台まで 3台まで 3台まで リピーター 台数
アナログCCTVと同等の配線距離を実現したフルHD同軸カメラシステム
【HD-SDIリピーター使用時】
フルHDの映像を圧縮し、特性インピーダンス75Ωの同軸ケーブルで伝送する方式です。HD-SDI方式よりも
同軸ケーブルを延長することが可能で、HD-SDIリピーター無しで最長500m
（＊1）の配線距離を実現します。
また、長距離伝送による画質の劣化も無くシャープな画像を提供します。
3C-2V 5C-2V S-5C-FB 200m 350m 500m 最大延長距離 同軸ケーブルの種類 ※ EX-SDI方式ではHD-SDIリピーターは使用できません。 3C-FB S-5C-FB S-7C-FB 90m 150m 210m 最大 延長距離 同軸 ケーブル の種類※ HD-SDI信号とは「High Definition - Serial Digital Interface」の略称で、主に放送局で使用されている非圧縮のデジタル映像信号です。 同軸ケーブル1本でフルHDの高精細映像を伝送できます。
EX-SDI方式
（長距離伝送対応モデル）
非圧縮のフルHDの高精細映像を、特性インピーダンス75Ωの同軸ケーブルでデジタル伝送する方式です。
HD-SDIリピーターを使用することで最大600m
（＊1）の配線距離を実現します。
HD-SDI方式
Full HD：1080p
HD：720p
SD：D1
EX-SDI方式対応 カメラ EX-SDI方式対応 ドライブユニット EX-SDI方式対応 レコーダー 同軸ケーブル 同軸 ケーブルS-5C-FB使用時 最長
500
m
HD-SDIカメラS-5C-FB使用時 最長
600
m
（＊1） 同軸ケーブル S-5C-FB 使用時 ※ 配線距離は送信器ー受信器間を示します。 HD-SDIドライブユニットは電源供給用の機器であり、受信器ではありません。 HD-SDIリピーターとHD-SDIレコーダー間の配線距離です。 HD-SDIカメラ HD-SDI リピーター 同軸 ケーブル 同軸 ケーブル 同軸 ケーブル 同軸 ケーブル 送信器 送信器 送信器 送信器 受信器 受信器 HD-SDI ドライブユニット HD-SDI レコーダー 同軸ケーブル 同軸 ケーブル 同軸 ケーブル HD-SDI ドライブユニット HD-SDI レコーダーS-5C-FB使用時 最長
150
m
受信器 受信器 送信器 受信器 送信器 HD-SDI リピーター HD-SDI リピーター 受信器2
映像出力 【HD】 映像出力 【EX】 快 速 快 速
PC / スマートフォンによる遠隔監視に対応
ネットワーク経由でPC（Windows）/スマートフォン
（iPhone/Android）から
レコーダーへアクセス。3G/4G回線や無線LANに接続することで外出先か
らも各拠点のライブ・再生映像の確認、コンビネーションカメラの制御、レ
コーダーの設定、接点出力の制御が可能です。
EX-SDI / HD-SDI混在のハイブリットシステムが構築可能
EX-SDI方式対応カメラの映像出力はEX-SDI方式/HD-SDI方式を切替可能。HD-SDIカメラシステムとのハイブリッドシステムも構築可能
です。また、H-P2004/H-R042-2はチャンネル毎にEX-SDI/HD-SDI信号の両方に対応しており別途設定の必要はありません。
遅延のないリアルタイム監視
HD-SDI信号は非圧縮映像のため、従来のアナログカメラシステム
と同じように映像の遅延はほとんど発生しません。映像の遅延が
ゆるされない、モニタリング用途に最適です。
設定不要、つなげば映る
機器間を同軸ケーブルで接続すれば映像をすぐに表示できます。
IPアドレス等の設定が不要で、施工が簡単です。
HD-SDI
カメラ
遅延のない映像 遅延のある映像ネットワーク
カメラ
IP設定を
行う
機器を
接続
電源を
ON
映像を
表示
機器を
接続
電源を
ON
映像を
表示
※イラストはイメージです。 スマートフォンアプリ「DRNET Mobile」に関する最新の情報は下記URLをご参照ください。 http://www.toa.co.jp/products/app/DRNET Mobile
DRNET Mobile対応OS
●iOS ●Android スマートフォン アプリケーション ネットワーク ルーター 無線LAN ルーター PC スマートフォン レコーダーハイブリッド
システムが
構築可能！
EX-SDI方式対応カメラ EX-SDI方式対応 ドライブユニット EX-SDI方式対応 レコーダー 同軸 ケーブル 同軸 ケーブル HD-SDIカメラ 同軸ケーブル 同軸ケーブルHD-SDIカメラ
ネットワークカメラ
3
EX-SDI方式対応カメラ
●電源重畳ワンケーブルタイプ
HD-SDI方式対応カメラ
●電源重畳ワンケーブルタイプ
屋内専用 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR WDR WDR 近赤外メガピクセル対応レンズCT-MR3VFG
オープン価格 近赤外メガピクセル対応レンズM13VG850IR
f ＝ 2.8 ∼ 8.0mm 2.8倍 f ＝8 ∼ 50mm 屋内専用 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト デイナイト E-WDR WDR E-WDR バリフォーカルレンズ 3倍 プライバシーマスク 4 ヶ所 WDR プライバシーマスク4 ヶ所 デイナイト E-WDR 屋内専用 CSマウント HD-SDIカメラ CSマウントH-C1110
オープン価格 屋外HD-SDIカメラH-C1410-3
オープン価格 屋外用 IP66 赤外 LED●HD-SDI コンビネーションカメラ
屋外用 IP66 強光補正 光学ズーム 30倍 電子ズーム12倍 プリセット 255 エンドレス 360° 仰角 +5° デイナイト 揺れ補正 霧補正 プライバシーマスク 8 ヶ所 WDR 強光補正 デイナイト 揺れ補正 霧補正 プライバシーマスク 8 ヶ所 WDR 屋外HD-SDI コンビネーションカメラH-C1701
オープン価格 屋内専用 光学ズーム30倍 電子ズーム12倍 プリセット 255 エンドレス 360° 仰角 +25° HD-SDI コンビネーションカメラH-C1501
オープン価格 屋外用 IP66●電源 AC24V/DC12V タイプ
屋内専用 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR 屋内専用 バリフォーカルレンズ3倍 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR デイナイト プライバシーマスク 4 ヶ所 E-WDR 屋外用 IP66 バリフォーカルレンズ 3倍 デイナイト WDR E-WDR プライバシーマスク4 ヶ所 屋外HD-SDIカメラH-C1414-3
オープン価格 HD-SDIカメラH-C1114-3
オープン価格 ドーム型HD-SDIカメラH-C1214-3
オープン価格ワンケーブル方式による電源供給
HD-SDIカメラ
アナログカメラ
■ EX-SDI方式
■ HD-SDI方式
従来のアナログカメラでは文字がぼやける HD-SDIカメラなら文字もはっきり鮮明に映像信号
HD-SDI（＊2） リピーター電源供給
電源供給
HD-SDI ワンケーブルカメラ HD-SDI ドライブユニット HD-SDI レコーダー EX-SDI方式対応 カメラ EX-SDI方式対応 ドライブユニット EX-SDI方式対応 レコーダー 同軸 ケーブル 同軸ケーブル （＊2） EX-SDI方式ではHD-SDIリピーターは使用できません。フルHD（1920×1080）の
高精細映像で監視
プログレッシブ219万画素のCMOSセンサーを採用。
従来のアナログカメラと比べ、約6倍の画素数の高精細な
映像を実現。
小さな文字や人物の特徴まではっきり捉えます。
HD-SDIカメラ
HD-SDIカメラH-C2100-3
オープン価格 ドーム型HD-SDIカメラH-C2200-3
オープン価格 屋外赤外HD-SDIカメラH-C2400R3
オープン価格 斡旋商品 6.2倍映像信号
HD-SDIカメラへの配線は同軸ケーブルを使用します。HD-SDIカメラ/HD-SDIリピーター
（＊1）への
電源はHD-SDIドライブユニットから同軸ケーブルに重畳するので電源配線が不要なワンケーブルシステムが構築できます。
（＊1） H-C1114-3、H-C1214-3、H-C1414-3、H-C1501、H-C1701は除く ×3
台 ※ 配線距離は送信器ー受信器間を示します。 HD-SDIドライブユニットは電源供給用の機器であり、受信器ではありません。 HD-SDIリピーターとHD-SDIレコーダー間の配線距離です。 送信器 送信器 送信器 同軸 ケーブル 同軸 ケーブル 受信器 同軸 ケーブル 受信器 受信器S-5C-FB使用時 最長
500
m
S-5C-FB使用時 最長
600
m
在庫限り 在庫限り4
ワイドダイナミック（WDR）機能により、出入口や駐車場でも鮮明な映像を撮影
ワイドダイナミック（WDR）機能は明るい部分と暗い部分の明暗差を抑え、どちらも見えるように映像を調整する機能です。
昼間に明暗差が大きくなる出入口や、夜間に明暗差が大きくなる駐車場で効果を発揮します。
ワイドダイナミック機能 OFF
0lx環境（人の目）
赤外LED照明 投光時
ワイドダイナミック機能 ON
赤外LED照明を搭載、0lx環境でも撮影可能
人の目では全く見えない暗闇（0lx）でも赤外LED照明を投光し被写体を映し出すことができます。
また、被写体の明るさに応じて赤外線光量を自動調整し白飛びを抑える「白飛び補正」機能を搭載。
赤外線照射距離は50mで暗闇でも被写体を確実に捉えます。
プライバシーマスク
撮影範囲に映したくないエリアがある場合、プライバシーマスク機能で
隠すことができます。
小絞りボケ防止機能
小絞りボケとは晴天時の屋外映像などで画像の鮮明さが失われ全体的に
ぼけたように見える現象です。
自動的にカメラのシャッタースピードをコントロールし、小絞りボケを防
止する機能を搭載しています。
フルHDコンビネーションカメラもラインアップ
最大360倍の高倍率ズームで遠くの被写体も鮮明に撮影
光学30倍の高倍率ズームレンズを搭載し、さらに12倍電子ズームと組み合わせることで、最大360倍までズームアップ。
フルHDの高精細映像出力により、遠くの被写体も鮮明に捉えます。
最広角
光学30倍ズーム時
光学30倍＋電子ズーム12倍時
白飛び補正 OFF
白飛び補正 ON
デイナイト機能を搭載し、24時間監視に対応
カラー / 白黒に撮影モードを自動切換
昼間など明るいときはカラーモード、夜間など暗くなると高感度な白黒モード
に切り換わり、周囲の照度に合ったモードで撮影します。
赤外線LED照明
H-C1501 H-C1701 H-C2400R3プライバシーマスク機能OFF
プライバシーマスク機能ON
従来カメラ昼間は鮮明カラーで監視
夜間は白黒映像で監視
自動
切換
約
50
m
5
EX-SDI方式対応ドライブユニット
HD-SDI方式対応ドライブユニット
HD-SDIリピーター
フルHD対応液晶モニター
HD-SDIドライブユニット 4局H-P2004
オープン価格 HD-SDIドライブユニット 8局H-P1108
オープン価格周辺機器
■ ワンケーブルタイプHD-SDIカメラ専用のドライブユニットです。 ■ 同軸ケーブルに電源を重畳し、ワンケーブル方式のHD-SDIカメラ・HD-SDIリピーター（＊）へ電源供給 ■ ラックマウント（1U）と据え置き設置を両立する省スペース設計 ■ H-P2004はチャンネル毎にEX-SDI/HD-SDI信号の両方に対応しており、別途設定の必要はありません。 H-P2004 AC100V 50/60Hz 64W（670mA） HD-SDI方式：HD-SDIカメラ4台使用、HD-SDIリピーター 12台使用、同軸ケーブル最大延長時 EX-SDI方式：HD-SDIカメラ4台使用、同軸ケーブル最大延長時 最大150m（HD-SDIリピーター無し、S-5C-FB使用時） 最大600m（HD-SDIリピーター 3台、S-5C-FB使用時） HD-SDI方式：最大150m（HD-SDIリピーター無し、S-5C-FB使用時） 最大600m（HD-SDIリピーター 3台、S-5C-FB使用時） EX-SDI方式：最大500m（S-5C-FB使用時） 4系統 HD-SDI方式（電源重畳） / EX-SDI方式（電源重畳） 75Ω BNC接栓 4系統 HD-SDI方式 / EX-SDI方式 75Ω BNC接栓（＊3） １系統 オープンコレクター出力（ノーマリーオープン）、耐電圧：ＤＣ３０ Ｖ、許容電流：２０ ｍＡ以下、スクリューレスコネクター 約2.9kg 品 番 電 源 消 費 電 力 カメラ電 源 供 給 方 式 ケーブル延長距離（＊2） S D Iカ メ ラ 入 力 S D I 出 力 フ ァ ン 異 常 出 力 質 量 別 売 品 350（W）×53（H）×302.5（D）mm 寸 法 H-P1108 112W（1.1A） （HD-SDIカメラ8台使用、HD-SDIリピーター 24台使用、同軸ケーブル最大延長時） 24V定電圧重畳伝送方式（22.0 ∼ 24.5V 最大電流1.0A）（＊1） 8系統 HD-SDI方式（電源重畳） 75Ω BNC接栓 8系統 HD-SDI方式 75Ω BNC接栓 約3.6kg HD-SDIリピーター：H-AR110、ラックマウント金具：MB-15B HD-SDIリピーター：H-AR110、ラックマウント金具：MB-16B 420（W）×53（H）×302.5（D）mm H-AR110 ＨＤ-ＳＤＩドライブユニットからＤＣ電源供給（＊１） 2 Ｗ 3台（S-5C-FB、S-7C-FB使用時）、2台（3C-FB使用時） 本機1台につき最大150 m（S-5C-FB使用時）（＊2） 1系統 HD-SDI方式（電源重畳） 75 Ω BNC接栓 1系統 HD-SDI方式（電源重畳） 75 Ω BNC接栓 −10 ℃∼＋50 ℃ 90 ％RH以下（ただし結露のないこと） パネル：アルミ ホワイト アルマイト 約190 g 本体取付ねじ（木ねじ）…4 品 番 電 源 消 費 電 力 最 大 同 時 接 続 台 数 ケ ーブ ル 延 長 距 離 S D Iカ メ ラ 入 力 S D Iリピーター 出 力 使 用 温 度 範 囲 使 用 湿 度 範 囲 仕 上 質 量 96（W）×29．3（H）×97（D） mm（突起部除く） 寸 法 付 属 品 （＊） 同軸ケーブル S-5C-FB使用時 （＊） EX-SDI方式ではHD-SDIリピーターは使用できません。 ※ EX-SDI方式ではHD-SDIリピーターは使用できません。 HD-SDIリピーターH-AR110
オープン価格 ■ ケーブル配線距離を150m延長（＊） ■ HD-SDIカメラ1系統 あたり HD-SDIリピーターを3台（＊）まで接続可。 最長配線距離600m（＊）を実現 ■ 電源はHD-SDIドライブユニットから 同軸ケーブルに重畳して供給 21.5型ワイド液晶モニターC-LC221W
オープン価格 （＊） HDCPには対応していません。 （＊1） ワンケーブル方式のHD-SDIカメラ、HD-SDIドライブユニット以外の組み合わせでは使用できません。 （＊2） ・ 距離は目安です。 使用する同軸ケーブルやBNCプラグの種類や施工状態、劣化等により変わります。 ・ HD-SDIドライブユニットからHD-SDIレコーダーまでの距離を含みます。 HD-SDIレコーダーを使用 しないでHD-SDIドライブユニットのSDI出力を直接モニターに接続する場合は、HD-SDIドライブユ ニットからモニターまでの距離を含みます。 ・ HD-SDIレコーダー 2局H-R021-1を使用する場合のみ、別途配線上の注意があります。 詳しくはHD-SDIドライブユニットの仕様書を確認してください。 （＊1） ワンケーブル方式のHD-SDIカメラ、HD-SDIリピーター以外の組み合わせでは使用できません。 （＊2） ・ 特性インピーダンス75ΩのBNCプラグH-AP-5Fを使用してTOA製HD-SDIカメラに接続した場合の最大延長距離の目安です。 使用する同軸ケーブルやBNCプラグの種類や施工状態、劣化等により変わります。 ・ HD-SDIレコーダー 2局H-R021-1を使用する場合のみ、別途配線上の注意があります。 詳しくはHD-SDIドライブユニットの仕様書を確認してください。 （＊3） 入力するカメラの方式のSDI信号が出力されます。 8U 16：9ワイド スタンド台付属 HDMI入力（＊）/ RGB入力 / SDI入力装備 16：9ワイド スタンド台付属 HDMI入力×2/ RGB入力 / DVI-D 7U 16：9ワイド スタンド台付属HDMI入力 / RGB入力 / DVI-D / DisplayPort 1U 7U 4局 1U 8局 23型ワイド液晶モニター
FDF2305W
斡旋商品 ●対応機種： FDWX1905W、 FDF2305W ※写真はモニター固定ブラケットです。 ※ラックマウントには対応していません。 斡旋商品 液晶モニター用壁取付金具AAH-02B3W
●対応機種： FDWX1905W 斡旋商品 ラックマウント金具AR-05
19型ワイド液晶モニターFDWX1905W
斡旋商品 在庫限り6
【業務用カタログ】※このカタログに掲載されている製品の価格はすべて希望小売価格であり、消費税は含まれておりません。 ※写真はイメージです。 BNCプラグ 75Ω 10個入
H-AP-5F
オープン価格 BNC中継コネクター 75Ω 10個入H-AJ-BB
オープン価格 近赤外メガピクセル対応レンズCT-MR3VFG
オープン価格 近赤外メガピクセル対応レンズM13VG850IR
リモートコントローラーC-RM700
希望小売価格 ￥154,000
（税抜） 24V電源アダプターCC-5941B
希望小売価格 ￥26,700
（税抜） ACアダプターAD-1210
希望小売価格 ￥6,000
（税抜） ■推奨圧着工具（立井電線（株）製） 圧着フレーム：TCF-01 圧着ダイス：CDS-45F S-5C-FB用の圧着型BNC プラグです。 加工には別途、圧着工具 が必要です。●M13VG850IR
5m
距離 8mm（標準） 16mm（望遠） 50mm（望遠）●CT-MR3VFG
5m
2.8mm（超広角） レンズ レンズ 距離 4mm（広角） 8mm（標準）HD-SDIカメラ CSマウント H-C1110 / レンズ / ハウジング 適合表
CT-MR3VFG
レンズ
屋内ハウジング
屋外ハウジング
CC-6000A C-CH200/C-CH200FH○
（＊1）○
M13VG850IR
○
○
屋外ハウジング
CH-300-A＋SS-300 / CH-300D-A＋SS-300 （＊1） レンズを広角側に設定し、水平画角が約 90°以上の場合、画面端にハウジングが映り込む場合があります。 （＊2） レンズを広角側に設定し、水平画角が約 90°以上の場合、画面端にハウジングのワイパーなどが映り込む場合があります。 （＊3） レンズを最広角に設定すると、画面にハウジングが映り込む場合があります。 （＊4） （株）ミカミ製です。設置・設定・取り扱いについては、取扱説明書や施工説明書をご確認のうえ、正しくお使いください。 また、詳細な内容につきましては、下記へお問い合わせください。当社が品質・性能・動作を保証するものではありません。○
（＊3）○
屋外ハウジング
C-CH210FH○
（＊2）○
●コンビネーションカメラを別線（RS-485）で遠隔操作 するためのリモートコントローラーです。また、3軸ジョイ スティックを装備し、主要な動作を片手で操作するこ とができます。 ●電源：AC100V 50/60Hz（ACアダプターより供給） ●消費電力：3W（ACアダプター使用時） ●寸法：323.6（W）×112.7（H）×181（D）mm ●質量：約1.7kg（ACアダプター除く） ●H-C1114-3、H-C1214-3、H-C1414-3にAC24V電源を供給するアダプターです。 ●H-C1114-3、H-C1214-3、H-C1414-3を DC12Vで駆動する時に使用します。 ●電源：AC100V 50/60Hz ●出力：DC12V 1A ●コード長：3m（先バラ） ●質量：約150g インターフェースユニットC-IF500
希望小売価格 ￥46,300
（税抜） ●RS-485信号を4系統に分配するとともに RS-232C信号に変換するユニットです。 ●電源：DC12V（ACアダプター） ●消費電流：100mA ●寸法：210（W）×46（H）×284.1（D）mm ●質量：約1.4kg アラーム入力ユニットC-AL80
希望小売価格 ￥123,000（税抜） ●本機は32個のアラーム入力を持っており、最大8台 まで従属接続（マスター/スレーブ接続）できます。 ●電源：AC100V 50/60Hz ●消費電力：3W以下 ●仕上：パネル： アルミ押出し 黒（マンセルN1.0近似色） 3分艶 ケース： プレコート鋼板 黒（マンセルN1.0近似色） 3分艶 ●寸法：420（W）×96.6（H）×335.8（D）mm ●質量：約3.6kg CC-5941Bに接続できるHD-SDIカメラの台数と線種による延長可能距離 ●電源：AC100V 50/60Hz ●消費電力： 135W（電動旋回台、カメラ、電動ズームレンズ、ファン・ヒーター、 デフロスター動作時） ●寸法：210（W）×95.5（H）×231（D）mm ●質量：約4.1kg 線径と延長可能距離（m） 最大 接続台数 φ０.９ φ１.２ φ１.６ １５台 35０m ６００m １１００m 注1） 2台以上接続した場合は、すべてのカメラに対してスター 型配線でかつ同じ延長距離で接続すると仮定しています。 注2） カメラからカメラへ電源線をバス型配線すると、延長距離 は短くなります。 注3） 延長可能距離は20℃での参考値です。メーカーによって 線材の導体抵抗値は異なることがありますので、目安とお 考えください。関連商品
近赤外メガピクセル対応レンズ
1U 2U 2.8倍 f＝2.8 ∼ 8.0mm 6.2倍 f＝8 ∼ 50mm （＊4） ■お問い合わせ先 株式会社 ミカミ 特機営業部 03-3230-4511 http://www.kk-mikami.co.jp/ 斡旋商品 受注生産7
HD-SDIカメラ H-C2100-3、H-C1114-3、H-C1110用
カメラ取付金具
【業務用カタログ】※このカタログに掲載されている製品の価格はすべて希望小売価格であり、消費税は含まれておりません。 ※別売金具必要なし ※別売金具必要なし ※別売金具必要なし ※別売金具必要なし 屋外カメラポール取付金具C-BC450PM
オープン価格 ポール取付バンドYS-60B
希望小売価格 ￥2,570
（税抜）取付例 1
取付例 2
取付例 1
取付例 2
取付例 1
取付例
取付例
取付例 2
YS-60B C-BC450PM C-BC450PM YS-60B ※別売金具必要なし ※写真は天井直付時です。 ※写真はイメージです。カメラの取付方法は各2通りありますので、カメラの設置角度によって適切な方を選択してください。
●仕上 ： 埋込金具：圧延鋼板 黒 塗装 化粧パネル：ABS樹脂 オフホワイト ●寸法 ： φ180×68（H） mm（ねじの高さ含まず） ●質量 ： 約310g ●適合ポール径：約φ90∼φ340mm ●仕上：本体：ステンレス ●寸法：156（W）×150（H）×62（D）mm ●質量：約660g ●適合ポール径：約φ90∼φ340mm カメラ取付金具C-BC11
希望小売価格 ￥7,000
（税抜） ●屋内天井取付用 ●角度調整 前後：＋90゜∼−15゜ 回転：360゜ ●許容荷重：4kg以下 ●寸法：長さ305mm∼465mm（伸縮式） ●質量：約360g ●屋内壁面、天井取付用 ●角度調整 前後：＋90゜∼−15゜ 回転：360゜ ●許容荷重：4kg以下 ●寸法：264（H）×260（D） mm ●質量：約340g ●屋内壁面、天井取付用 ●角度調整 前後：＋90゜∼−15゜ 回転：360゜ ●許容荷重：4kg以下 ●寸法：長さ130mm ●質量：約240g ●屋内天井取付用 ●角度調整 前後：＋90゜∼−15゜ 回転：360゜ ●許容荷重：4kg以下 ●寸法：長さ617mm∼1,005mm（伸縮式） ●質量：約520g カメラ取付金具C-BC21
希望小売価格 ￥7,000
（税抜） カメラ取付金具C-BC31
希望小売価格 ￥4,300
（税抜） カメラ取付金具C-BC41
希望小売価格 ￥13,000
（税抜）ドーム型HD-SDIカメラ H-C2200-3、H-C1214-3用
●天井埋込
カメラ天井埋込金具C-BK200U
オープン価格●壁取付 / 天井直付
屋外HD-SDIカメラ H-C2400R3、H-C1414-3、H-C1410-3用
●ポール取付
●壁取付
●天井取付
8
HD-SDIコンビネーションカメラ H-C1501用
取付例
※写真はイメージです。 カメラ天井直付金具C-BK150A
オープン価格 ●仕上 ： 圧延鋼板 黒 塗装 ●寸法 ： 130（W）×40（H）×62（D） mm ●質量 ： 約150g取付例
カメラ天井吊下金具C-BK150P
オープン価格 ●仕上 ： カバー：ASA樹脂 オフホワイト 塗装 パイプ、取付金具：ステンレス ●寸法 ： φ146×260（H） mm ●質量 ： 約950g取付例
カメラ壁取付金具C-BK150W
オープン価格 ●仕上 ： カバー：ASA樹脂 オフホワイト 塗装 壁取付金具：ステンレス オフホワイト 塗装 ●寸法 ： 152（W）×146（H）×212（D） mm ●質量 ： 約890g取付例
カメラ天井埋込金具 透明ドーム付（＊1）（＊2）C-BK150U
オープン価格 ●仕上 ： 飾り枠： PC/ABS樹脂 オフホワイト 塗装 ドームカバー：アクリル樹脂 透明 金具：圧延鋼板 黒 塗装 ●寸法 ： φ245×249.8（H）mm（ドーム部外形：φ133mm） ●質量 ： 約1.5kg取付例
カメラ天井埋込金具 スモークドーム付（＊1）（＊2）（＊3）（＊4）C-BK150U-S
オープン価格 ●透過率 ：約30%（＊3） ●仕上 ： 飾り枠： PC/ABS樹脂 オフホワイト 塗装 ドームカバー：アクリル樹脂 スモーク 金具：圧延鋼板 黒 塗装 ●寸法 ： φ245×249.8（H）mm（ドーム部外形：φ133mm） ●質量 ： 約1.5kg 屋外カメラ天井吊下金具C-BK170P
オープン価格 ●仕上 ： カバー：ASA樹脂 パールホワイト 塗装 パイプ、取付金具：ステンレス ●寸法 ： φ146×271（H） mm ●質量 ： 約970g 屋外カメラ壁取付金具C-BK170W
オープン価格 ●仕上 ： カバー：ASA樹脂 パールホワイト 塗装 壁取付金具：ステンレス ホワイト 塗装 ●寸法 ： 152（W）×146（H）×212（D） mm ●質量 ： 約910g取付例
屋外カメラポール取付金具C-BK170PM
オープン価格 ●仕上 ： ステンレス ●寸法 ： 173（W）×150（H）×75（D） mm ●質量 ： 約680g取付例
●天井埋込（透明ドームなし）
（＊1）●ポール取付時
（＊1） カメラの角度によっては、カメラの映像に金具が映り込み、黒く見えます。 （＊2） ドームカバーの影響により、カメラの解像度が低下しますので、ご注意ください。 （＊3） カメラ感度が低下しますので、低照度の場所への設置にはご注意ください。 （＊4） このドームカバーを付けた場合の最低被写体照度の目安は、カメラの最低被写体照度の約3.3倍となります。 ※取付ねじ強度が充分に得られない場所に設置する場合に使用します。 取付ねじ強度がある天井面に設置する場合は、C-BK150Aは不要です。 取付例取付例
ポール取付バンドYS-60B
カメラ壁取付金具C-BK150W
屋外カメラポール取付金具C-BK170PM
＋
＋
＝
取付例
屋外カメラ壁取付金具C-BK170W
解像度を保つために、透明ドームを外して 使用することもできます。●壁取付
●天井直付
屋外HD-SDIコンビネーションカメラ H-C1701用
●天井吊下
●壁取付
●天井埋込
●ポール取付
屋外カメラポール取付金具C-BK170PM
オープン価格 ●仕上 ： ステンレス ●寸法 ： 173（W）×150（H）×75（D） mm ●質量 ： 約680g●ポール取付時
ポール取付バンドYS-60B
屋外カメラポール取付金具C-BK170PM
＋
＋
＝
●ポール取付
●天井吊下
9
EX-SDI方式対応レコーダー
HD-SDIレコーダー
※写真はイメージです。イベント発生の
最大30秒前から録画
イベント発生後
最長30分間録画
イベント発生
アラーム入力・緊急録画
モーション検知・ビデオロス
プリ録画
ポスト録画
（＊1） H-R021-1 は除く【フルHD全画面】
高精細映像をフル画面で 電子ズーム機能でライブ映像も再生映像も部分拡大できます。 ※表示可能な分割画面は機種によって異なります。【4分割】
【9分割】
複数台を一括表示、大型ディスプレイによる大規模監視も可能【16分割】
【6分割表示】
【8分割表示】
分割画面内で1台のカメラを選択し大きく表示させることも可能 多画面シーケンスも可能【13分割表示】
【シーケンス表示】
HD-SDIレコーダー 4局 2TBH-R042-2
オープン価格 1U 2TB 4局 ネットワーク機能HD-SDI方式対応レコーダー
HD-SDIレコーダー 2局 1TBH-R021-1
オープン価格 1U 1TB 2局 ネットワーク機能 HD-SDIレコーダー 8局 4TBH-R081-4
オープン価格 2U 4TB 8局 ネットワーク機能 HD-SDIレコーダー 16局 8TBH-R161-8
オープン価格 2U 8TB 16局 ネットワーク機能基本機能
● フルHD(1920×1080)の高精細映像を記録・再生
● H.264圧縮と大容量ハードディスクで長時間記録に対応
● マウスによる簡単操作
● HD-SDIコンビネーションカメラの操作、設定
（＊1）多彩な表示機能
● モニター出力は、HDMI出力とアナログRGB出力の2系統を
装備
● 1画面表示、多分割表示、シーケンス表示が可能
● ライブ映像、再生映像を詳細に確認できる電子ズーム機能
多彩な録画機能
● スケジュール設定に基づいて記録する連続録画モード
● アラーム入力やモーション検知に連動するイベント録画モード
● すべてのカメラを即時記録する緊急録画モード
● イベント発生の最大30秒前から録画するプリ録画機能
電子ズーム機能
画面表示
■ チャンネル毎にEX-SDI / HD-SDI信号の両方に対応しており、別途設定の必要はありません。10
（＊3） 統合ネットワークソフト 「DRNET」で映像を表示することができます（コールバック機能） （＊1） H-R042-2、H-R081-4、H-R161-8 使用時に選択できます。 （＊2） H-R021-1 使用時に選択できます。
録画の開始
1 画面表示
ブザー鳴動
接点出力
E メール送信
遠隔での映像表示
（＊3）プリセット移動
イベント発生
【カレンダー検索画面】
【イベント検索画面】
バックアップデータ データ形式 パスワード 再生方法 設定 カメラ台数 音声 動画 DVR Media Player 形式 （実行ファイル形式）「.exe」 ・ PC（ビューアーソフト） ・ PC（Windows Media Player） 複数台 選択可能 ○ ○ ○ 独自形式 「.strg」 ・ レコーダー本体 ・ PC（「DRNET」がインス トールされていること） 複数台 選択可能 ○ ○ × ○ AVI形式（＊1） 「.avi」 ○ ○ 1台 ・ PC
（Quick Time Player） × MP4形式（＊2） 「.mp4」 ○ × 1台 ※無停電電源装置対応レコーダー：H-R081-4、H-R161-8 無停電電源装置 500VA
BY50FW
GPSタイムサーバーTSV-400GP
無停電電源装置 750VABY75SW
※ラックマウントには 対応していません。 ※無停電電源装置対応レコーダー： H-R081-4、H-R161-8周辺機器
● 時刻指定、カレンダー検索、イベント検索により見たい映像をすぐに再生
● 記録映像はUSBメモリーで取り出し可能（バックアップ機能）
● 記録映像の保管用には、本体や「DRNET」で再生可能な独自フォーマット形式が便利
● 外部機関への提出用には、ビューアー不要の実行ファイル形式やMP4/AVI形式が便利
検索画面
簡単検索機能と用途に応じたバックアップ機能
PC / スマートフォンによる遠隔監視に対応
● イベントによる録画やブザー鳴動だけでなく、
1画面表示や接点出力も可能
● Eメール送信や
「DRNET」
での遠隔映像表示機能など、
ネットワークを介したアクションも可能
豊富なイベントアクション
斡旋商品 斡旋商品 斡旋商品 斡旋商品 斡旋商品 斡旋商品DRNET Mobile
DRNET Mobile対応OS
●iOS ●Android スマートフォン アプリケーション スマートフォンアプリ「DRNET Mobile」に関する最新の情報は下記URLをご参照ください。 http://www.toa.co.jp/products/app/ネットワーク経由でPC（Windows）/スマートフォン（iPhone/Android）から
レコーダーへアクセス。
3G/4G回線や無線LANに接続することで外出先からも各拠点の
ライブ・再生映像の確認、コンビネーションカメラの制御、レコー
ダーの設定、接点出力の制御が可能です。
ネットワーク ルーター 無線LAN ルーター PC スマートフォン レコーダー 2U 信号変換器 GPSアンテナ ※ポールは別途手配BXB50F
交換用バッテリー BY50FW用BYP50R
ラック取付金具 BY50FW用BXB75S
交換用バッテリー BY75SW用11
統合ネットワークソフト「DRNET」
統合ネットワークソフト 「DRNET」を使用すれば、インターネットを経由しての遠隔地監視システムやAHD、
HD-SDI、アナログカメラシステムを統合した大規模システムが構築可能です。
PC接続
【DRNET Ver. 4】
スマートフォン接続
【DRNET Mobile】
PC
ネットワーク
（＊1）
（＊1） LAN またはインターネット回線が使用できます。 インターネット回線使用時は固定 IP サービスをご利用ください。 （＊2） 1 台のレコーダーへは最大 6 ヶ所から接続可能です。 ただしライブ閲覧は最大 4 ヶ所、遠隔再生は最大 2 ヶ所となります。 （＊3） アナログカメラシステムの場合、AHD レコーダー使用時のみスマートフォンによる遠隔監視が可能です。ネットワークソフトウェア
「DRNET
Ver. 4
」
HD-SDIカメラ
CVカメラ
HD-SDIドライブユニット
HD-SDIレコーダー
AHDレコーダー
（＊3）電源供給付
HD-SDI防犯カメラシステム
AHDカメラ
AHDレコーダー
電源供給付
AHDカメラシステム
アナログカメラシステム
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
最大
6ヶ所
（＊2）から接続
最大
64台
の
レコーダーを統合
最高
64分割
表示
【HD-SDIレコーダー】
H-R021-1、H-R042-2、H-R081-4、H-R161-8
【AHDレコーダー】
AH-R104P-2、AH-R108-4、AH-R116-4
【壁掛型AHDレコーダー】
AH-R108PW2
対象
レコーダー
【HD-SDIレコーダー】
H-R021-1、H-R042-2、H-R081-4、H-R161-8
【AHDレコーダー】
AH-R104P-2、AH-R108-4、AH-R116-4
【壁掛型AHDレコーダー】
AH-R108PW2
対象
レコーダー
スマートフォン
DRNET Mobile
スマートフォン アプリケーションスマートフォン
PC
DRNET Mobile スマートフォン アプリケーションシステム図
＊ 2017年7月現在の情報です。検証済み機種 / 対応OSなどスマートフォンアプリ「DRNET Mobile」に関する最新の情報は下記URLをご参照ください。 http://www.toa.co.jp/products/app/ iOS 9.3 iOS 8.4 Android 6.0 Android 5.0 1.2.1.1 1.0.1、1.0.4、1.2.1.1 1.2.0 1.0.1、1.0.4、1.2.0 iPhone 6、iPhone 6 Plus、iPhone 6S、iPhone 6S Plus
iPhone 6 Galaxy S6 edge、Xperia Z5 Xperia Z4 端末 DRNET Mobileバージョン OS
【検証済み端末OS】
12
PC接続
【DRNET Ver. 4】
スマートフォン接続
【DRNET Mobile】
● ライブ画像/ライブ音声の確認
最大64台のレコーダーを統合、64分割の多画面監視に対応
● コンビネーションカメラの遠隔制御
● 記録映像/音声（記録映像の検索機能対応）の再生
● レコーダーの設定変更
● レコーダーからのイベント発生などの状態通知
● 録画データのバックアップ
再生/検索画面
ライブ画面
遠隔設定画面
● ライブ画像の確認（最大4分割の多画面監視）
● コンビネーションカメラの遠隔制御
● 記録映像（記録映像の検索機能対応）の再生
● 静止画の保存
● レコーダーにイベントが発生した際にスマートフォンへプッシュ通知が可能
● レコーダーの設定変更
● レコーダーのコントロール出力制御
4・9・16・25・36・49・64分割表示
組合せ自由なシーケンス表示
ネットワークソフトウェア
「DRNET
Ver. 4」
【カレンダー検索画面】
【イベントリスト検索画面】
【ロック画面】
【ホーム画面】
DRNET Mobile
スマートフォン アプリケーションスマートフォン
カレンダー
記録時間バー
イベントリスト
ライブ画面
再生/検索画面
プッシュ通知
DRNETは、PCからネットワーク接続されたレコーダーのライブ映像を遠隔監視したり、
録画映像を検索・再生できます。
64分割画面に、最大で64台のレコーダーのライブ映像を表示できます。
また、レコーダーを遠隔設定したり、録画データをバックアップするなど、豊富な機能が
あります。
DRNET Mobileは、ネットワークに接続されたレコーダーのライブ映像を遠隔監視したり、
録画映像を検索・再生したりできるスマートフォンアプリケーションです。
3G/4G回線や無線LANに接続することで、4分割画面でレコーダーのライブ映像を表示できます。
また、レコーダーを遠隔設定したり、コントロール出力を制御したりする機能があります。
レコーダーでイベントが発生した場合に、DRNET Mobileへのプッシュ通知も可能です。
通知表示をタップすると、 DRNET Mobileが起動 します。 ●通知表示を右にスライド するとDRNET Mobile が起動します。 ●通知表示を左にスライド すると「削除ボタン」が 表示されます。日時検索
イベント検索
13
品 番 H-C2100-3 H-C2200-3 H-C2400R3 HD-SDIドライブユニットから DC 電源供給（＊1） 1/2.8 型 CMOS 1984（H）×1105（V） 219 万画素 1 系統 HD-SDI 方式 /EX-SDI 方式（切換スイッチ、電源重畳）（＊2） 75 Ω BNC 接栓 1920×1080 30p VBS1.0V（p-p） 75Ω RCA ピンジャック NTSC 方式 46dB 以上（ＷＤＲスイッチ有効時） OFF/WDR（WDR スイッチ）（＊3） ON/OFF f=3.0∼9.0mm −10℃∼＋50℃ φ118.5×112（H）mm 約 430g 63（W）×62.5（H）×138.5（D）mm 約 320g 120（W）×214（H）×354.5（D）mm 約 1.8kg 約 50 ｍ（工場出荷時設定、F2.1） 0.5 lx（50%、カラー、スローシャッター OFF 時） 0.1 lx（20%、カラー、スローシャッター OFF 時） 0.0125 lx（20%、カラー、スローシャッター 8 倍時、換算値） 0.05 lx（50%、白黒、スローシャッター OFF 時） 0.00625 lx（50%、白黒、スローシャッター 8 倍時、換算値） 0.5 lx（50 %、カラー、スローシャッター OFF 時） 0.1 lx（20 %、カラー、スローシャッター OFF 時） 0.0125 lx（20 %、カラー、スローシャッター 8 倍時、換算値） 0.05 lx（50 %、白黒、スローシャッター OFF 時） 0.00625 lx（50 %、白黒、スローシャッター 8 倍時、換算値） 0 lx（50 %、白黒、スローシャッター OFF 時、赤外 LED 照明点灯時） 調整モード、明るさ（21 段階）、デイナイト切換（AUTO/ON/OFF）、 E-WDR（LOW/MIDDLE/HIGH/OFF）、霧補正（LOW/HIGH/OFF）、 ガンマ補正（5 段階）、色の濃さ（21 段階）、エンハンサー（11 段階）、 ノイズリダクション（LOW/MIDDLE/HIGH/OFF）、プライバシーマスク（4 箇所）、 反転（左右 / 上下 / 回転）、電子ズーム（8 倍）、モーションディテクト（ON/OFF） 調整モード、明るさ（21 段階）、デイナイト切換（AUTO/ON/OFF）、 赤外 LED（IR LED）（AUTO/FIX/OFF）、 E-WDR（LOW/MIDDLE/HIGH/OFF）、霧補正（LOW/HIGH/OFF）、 ガンマ補正（5 段階）、色の濃さ（21 段階）、エンハンサー（11 段階）、 ノイズリダクション（LOW/MIDDLE/HIGH/OFF）、 プライバシーマスク（4 箇所）、反転（左右 / 上下 / 回転）、 電子ズーム（8 倍）、モーションディテクト（ON/OFF） 電 源 消 費 電 力 撮 像 素 子 有 効 画 素 数 Ｓ ＤＩカメラ 出 力 ＳＤＩ信号フォーマット モ ニ タ ー 出 力 最 低 被 写 体 照 度 ダイナミックレンジ ワイドダイナミック 逆 光 補 正 焦 点 距 離 赤外ＬＥＤ照射距離 機 能 使 用 温 度 範 囲 寸 法 質 量 （＊1） HD-SDIドライブユニット、HD-SDIリピーター以外の組み合わせでは使用できません。
（＊2） SDIカメラ出力は、SDI切換スイッチで設定します。SDI切換スイッチを「EX」にしたときは、EX-SDI方式、「HD」にしたときは、HD-SDI方式の映像信号を出力します。 （＊3） ワイドダイナミック（WDR）は、WDRスイッチで設定します。WDRスイッチを有効にすると、映像の更新スピードが1秒間に15枚（WDR OFF時は1秒間に30枚）になります。 またモニター出力端子から映像が出力されません。
EX-SDI方式対応カメラ
●電源重畳ワンケーブルタイプ
HD-SDIカメラH-C2100-3
オープン価格 屋内専用 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR WDR WDR ドーム型HD-SDIカメラH-C2200-3
オープン価格 屋内専用 バリフォーカルレンズ3倍 プライバシーマスク 4 ヶ所 デイナイト デイナイト E-WDR WDR E-WDR 屋外赤外HD-SDIカメラH-C2400R3
オープン価格 バリフォーカルレンズ 3倍 プライバシーマスク 4 ヶ所 屋外用 IP66 赤外 LEDHD-SDI方式対応カメラ
●電源重畳ワンケーブルタイプ
WDR 屋内専用 プライバシーマスク 4 ヶ所 デイナイト デイナイト E-WDR WDR E-WDR バリフォーカルレンズ 3倍 プライバシーマスク 4 ヶ所HD-SDIカメラ 機器仕様
3.5W 4W 屋外用 IP66 CSマウント HD-SDIカメラ CSマウントH-C1110
オープン価格 屋外HD-SDIカメラH-C1410-3
オープン価格 品 番 H-C1110 H-C1410-3 f=3.0∼9.0mm HD-SDIドライブユニットから DC 電源供給（＊1） 3.5W 1/2.8 型 CMOS 1984（H）×1105（V） 219 万画素 1 系統 HD-SDI 方式（電源重畳） 75Ω BNC 接栓 1920×1080 30p VBS1.0V（p-p） 75Ω RCA ピンジャック NTSC 方式 46dB 以上（WDR スイッチ「入」時） 切 / 入（WDR スイッチ）（＊2） ON/OFF ̶ ̶ −10℃∼＋50℃ ６３（Ｗ）×６２.５（Ｈ）×１０３.３（Ｄ） ｍｍ 約２８０ｇ 120（W）×214（H）×354.5（D）mm 約 1.8kg ０.５ Ix（５０％、カラー、スローシャッターＯＦＦ時、Ｆ１.２） ０.１ Ix（２０％、カラー、スローシャッターＯＦＦ時、Ｆ１.２） ０.０１２５ Ix（２０％、カラー、スローシャッター８倍時、Ｆ１.２、換算値） ０.０５ Ix（５０％、白黒、スローシャッターＯＦＦ時、Ｆ１.２） ０.００６２５ Ix（５０％、白黒、スローシャッター８倍時、Ｆ１.２、換算値） 調整モード、 明るさ（２１段階）、 デイナイト切換（ＡＵＴＯ/ＯＮ/ＯＦＦ）、 Ｅ-ＷＤＲ（ＬＯＷ/ＭＩＤＤＬＥ/ＨＩＧＨ/ＯＦＦ）、 霧補正（ＬＯＷ/ＨＩＧＨ/ＯＦＦ）、 ガンマ補正（５段階）、 色の濃さ（２１段階）、 エンハンサー（１１段階）、 ノイズリダクション（ＬＯＷ/ＭＩＤＤＬＥ/ＨＩＧＨ/ＯＦＦ）、 プライバシーマスク（４箇所）、 反転（左右 / 上下 / 回転）、 電子ズーム（８倍）、 モーションディテクト（ＯＮ/ＯＦＦ） 電 源 消 費 電 力 撮 像 素 子 有 効 画 素 数 Ｓ ＤＩカメラ 出 力 ＳＤＩ信号フォーマット モ ニ タ ー 出 力 最 低 被 写 体 照 度 ダイナミックレンジ ワイドダイナミック 逆 光 補 正 焦 点 距 離 機 能 使 用 温 度 範 囲 寸 法 質 量 （＊1） HD-SDIドライブユニット、HD-SDIリピーター以外の組み合わせでは使用できません。 （＊2） ワイドダイナミック（WDR）は、WDRスイッチで設定します。WDRスイッチを「入」にしたときは、映像の更新スピードが1/15秒になります。またモニター出力端子から映像が出力されません。 0.5 lx（50%、カラー、スローシャッター OFF 時） 0.1 lx（20%、カラー、スローシャッター OFF 時） 0.0125 lx（20%、カラー、スローシャッター 8 倍時、換算値） 0.05 lx（50%、白黒、スローシャッター OFF 時） 0.00625 lx（50%、白黒、スローシャッター 8 倍時、換算値）14
屋外用 IP66
●電源 AC24V/DC12V タイプ
屋内専用 バリフォーカルレンズ 3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR 屋内専用 バリフォーカルレンズ 3倍 バリフォーカルレンズ 3倍 プライバシーマスク 4 ヶ所 デイナイト E-WDR デイナイト プライバシーマスク 4 ヶ所 E-WDR 屋外HD-SDIカメラH-C1414-3
オープン価格 HD-SDIカメラH-C1114-3
オープン価格 ドーム型HD-SDIカメラH-C1214-3
オープン価格 品 番 H-C1114-3 H-C1214-3 H-C1414-3 AC24V 50/60Hz または DC12V（＊1） 4W 1/2.8 型 CMOS 1984（H）×1105（V） 219 万画素 1920×1080 30p VBS1.0V（p-p） 75Ω RCA ピンジャック NTSC 方式 LOW/MIDDLE/HIGH/OFF ON/OFF f=3.0∼9.0mm −10℃∼＋50℃ φ118.5×112（H）mm 約 430g 63（W）×62.5（H）×133.5（D）mm 約 340g 1 系統 HD-SDI 方式 75Ω BNC 接栓 1 系統 HD-SDI 方式 75Ω BNC ジャック 120（W）×214（H）×354.5（D）mm 約 1.8kg 0.5 lx（50%、カラー、スローシャッター OFF 時） 0.1 lx（20%、カラー、スローシャッター OFF 時） 0.0125 lx（20%、カラー、スローシャッター 8 倍時、換算値） 0.05 lx（50%、白黒、スローシャッター OFF 時） 0.00625 lx（50%、白黒、スローシャッター 8 倍時、換算値） 調整モード、明るさ（21 段階）、デイナイト切換（AUTO/ON/OFF）、霧補正（LOW/HIGH/OFF）、ガンマ補正（5 段階）、色の濃さ（21 段階）、エンハンサー（11 段階）、 ノイズリダクション（LOW/MIDDLE/HIGH/OFF）、プライバシーマスク（4 箇所）、反転（左右 / 上下 / 回転）、電子ズーム（8 倍）、モーションディテクト（ON/OFF） 電 源 消 費 電 力 撮 像 素 子 有 効 画 素 数 Ｓ Ｄ Ｉ 出 力 ＳＤＩ信号フォーマット モ ニ タ ー 出 力 最 低 被 写 体 照 度 Ｅ − Ｗ Ｄ Ｒ 逆 光 補 正 焦 点 距 離 機 能 使 用 温 度 範 囲 寸 法 質 量 （＊1） DC12Vで駆動する場合は、ACアダプターAD-1210（別売）を使用してください。（1台のACアダプターAD-1210（別売）に接続できるカメラは1台のみです。複数のカメラを接続することはできません。） ※ 電源AC24V、DC12VタイプのHD-SDIカメラは、HD-SDIドライブユニットからは電源供給できません。●HD-SDI コンビネーションカメラ
屋外用 IP66 強光補正 光学ズーム 30倍 電子ズーム 12倍 プリセット 255 エンドレス 360° 仰角 +5° デイナイト 揺れ補正 霧補正 プライバシーマスク 8 ヶ所 WDR 強光補正 デイナイト 揺れ補正 霧補正 プライバシーマスク 8 ヶ所 WDR 屋外HD-SDI コンビネーションカメラH-C1701
オープン価格 屋内専用 光学ズーム 30倍 電子ズーム 12倍 プリセット 255 エンドレス 360° 仰角 +25° HD-SDI コンビネーションカメラH-C1501
オープン価格 品 番 H-C1501 H-C1701 AC100V 50/60Hz 10W 11W （ヒーター動作時：52W） 1 系統 HD-SDI 方式 75Ω BNC 接栓 1920 × 1080 30p / 59.94i RS-485 カメラ制御端子 255 ＋ ホーム動作 （1 パターン） オートパン、 ツアー （4 パターン） 1/3 型 CMOS 1944 （H） × 1092 （V） 212 万画素 プログレッシブ / 2:1 インターレース 40dB 以上 （画質補正：WDR-H 時） OFF、 WDR-L、 WDR-L（FLC）、 WDR-H、 WDR-H（FLC）、 E-WDR、 逆光補正、 霧補正、 強光補正 12 倍 30 倍 f = 4.4 ∼ 132.0 mm （30 倍） 水平：63.4° （W） ∼ 2.3° （T）、 垂直：37.3° （W） ∼ １.3° （T） 0.5lx （50%、 カラー、スローシャッター OFF 時） 0.2lx （20%、 カラー、スローシャッター OFF 時） 0.0133lx （20%、 カラー、スローシャッター 15 倍時、換算値） 0.06lx （50%、 白黒、スローシャッター OFF 時） 0.004lx （50%、 白黒、 スローシャッター 15 倍時、換算値） 電 源 消 費 電 力 Ｓ Ｄ Ｉ 出 力 ＳＤＩ信号フォーマット オ ー ト 動 作 撮 像 素 子 有 効 画 素 数 走 査 方 式 ダイナミックレンジ 画 質 補 正 電 子 ズ ー ム ズ ー ム 倍 率 焦 点 距 離 回 転 範 囲 回 転 速 度 最 大 画 角 カメラ 制 御 端 子 プリセット 登 録 数 機 能 使 用 温 度 範 囲 −40℃∼＋50℃ IP66 カメラ部外形：φ 209 × 250 （H） mm （ドーム部外形：Φ148.5mm） 約 3 ㎏ −10℃∼＋50℃（0℃以下は連続通電時） ̶ φ 148 × 195 （H） mm 約１.7 ㎏ 寸 法 質 量 防 塵・防 水 性 能 最低被写体照度 カ メ ラ レ ン ズ 旋回台 プリセット最大 400°/s （マニュアル最大 150°/s）明るさ （9 段階）、 色の濃さ （9 段階）、 デイナイト切換、 エンハンサー （9 段階）、 ノイズリダクション （OFF、 LOW、 HIGH）、 プライバシーマスク （8 箇所）、 揺れ補正、 フリッカーレス、 オートフリップ、 フリーズプリセット
水平：360° （エンドレス） 垂直： ＋25° ∼ −205° 水平：360° （エンドレス） 垂直： ＋5° ∼ −185°
在庫限り 在庫限り
EX-SDI方式対応レコーダー
HD-SDIレコーダー 機器仕様
HD-SDIレコーダー 4局 2TBH-R042-2
オープン価格HD-SDI方式対応レコーダー
HD-SDIレコーダー 2局 1TBH-R021-1
オープン価格 HD-SDIレコーダー 8局 4TBH-R081-4
オープン価格 2U 4TB 8局 ネットワーク機能 1U 1TB 2局 1U 2TB 4局 ネットワーク機能 ネットワーク機能 2U 8TB 16局 ネットワーク機能 HD-SDIレコーダー 16局 8TBH-R161-8
オープン価格（＊1） ・ 特性インピーダンス 75Ωの BNC プラグ H-AP-5F を使用して TOA 製 HD-SDI カメラに接続した場合の最大延長距離の目安です。 使用する同軸ケーブルや BNC プラグの種類や施工状態、劣化等により変わります。
・ カメラへの配線距離を 120m 以上（3C-FB：70m、S-7C-FB：160m 以上）にするときは、もう一方のカメラの配線距離を 60m 以上（3C-FB：40m、 S-7C-FB：90m 以上）にしてください。（※H-R021-1 のみ）
（＊2） アナログ RGB 出力にモニター接続し、HDMI 出力にモニターを接続しない場合のみ設定が可能です。 （＊3） ０ｄＢ＝１Ｖ （＊1） 特性インピーダンス 75Ωの BNC プラグ H-AP-5F を使用して TOA 製 HD-SDI カメラに接続した場合の最大延長距離の目安です。
使用する同軸ケーブルや BNC プラグの種類や施工状態、劣化等により変わります。 （＊2） アナログ RGB 出力にモニター接続し、HDMI 出力にモニターを接続しない場合のみ設定が可能です。 （＊3） 0dB=1V 1 系統 アナログ RGB 信号 D-Sub コネクター（15P） 1920×1080 60Hz、1280×1024 60Hz（＊2）、 1280×720 60Hz、1024×768 60Hz（＊2）、720×576 50Hz、720×480 60Hz ※HDMI 出力と同時に使用した場合、HDMI 出力と同じ解像度の映像を出力 品 番 H-R021-1 AC100V 50/60Hz（AC アダプター（付属）使用） 29W（0.5A） SATA ハードディスク 1TB（1TB×1） 16bit ADPCM 32kHz サンプリング H.264（MPEG-4 AVC） 最大 90m（3C-FB 使用時）、最大 150m（S-5C-FB 使用時）、最大 210m（S-7C-FB 使用時） 2 系統 HD-SDI 方式 75Ω BNC 接栓 1920×1080 30p 2 系統 VBS1.0V（p-p） 75Ω BNC 接栓（ライブ映像のみ） 1 系統 HDMI 信号 HDMI タイプ A コネクター 1920×1080 60p、1280×720 60p、720×576 50p、720×480 60p 2 系統 0dB（＊3） 10kΩ 不平衡 RCA ピンジャック 総録画レート 60ips（1920×1080、1280×720） カメラごとに 1ips∼30ips（1ips 単位）から設定可能 350（W）×53（H）×297（D）mm 約 3kg ラックマウント金具：MB-16B 電 源 消 費 電 力 記 録 メ デ ィ ア 寸 法 質 量 音 声 入 力 録 画 レ ー ト 音 声 記 録 方 式 Ｓ Ｄ Ｉ 入 力 ＳＤＩ信 号フォーマット 画 像 圧 縮 方 式 カメラ延長距離（＊１） 別 売 品 寸 法 質 量 別 売 品 ス ポ ッ ト 出 力 Ｈ Ｄ Ｍ Ｉ 出 力 ア ナ ロ グＲＧＢ出 力 ア ナ ロ グＲＧＢ出 力 品 番 H-R042-2 AC100V 50/60Hz 34W（0.66A） SATA ハードディスク 2TB（2TB×1） 16bit ADPCM 16kHz サンプリング H.264（MPEG-4 AVC） 電 源 消 費 電 力 記 録 メ デ ィ ア 音 声 記 録 方 式 画 像 圧 縮 方 式 カメラ延長距離（＊１） Ｓ Ｄ Ｉ 入 力 ＳＤＩ信 号フォーマット 画像サイズ（解像度） ス ポ ッ ト 出 力 Ｈ Ｄ Ｍ Ｉ 出 力 音 声 入 力 録 画 レ ー ト HD-SDI 方式 : 最大 90m（3C-FB 使用時）、最大 150m（S-5C-FB 使用時）、最大 210m（S-7C-FB 使用時） EX-SDI 方式 : 最大 200m（3C-2V 使用時）、最大 350m（5C-2V 使用時）、最大 500m（S-5C-FB 使用時） 1 系統 HDMI 信号 HDMI タイプ A コネクター 1920×1080 60p、1280×720 60p、720×576 50p、720×480 60p 1 系統 アナログ RGB 信号 D-Sub コネクター（15P） 1920×1080 60 Hz、1280×1024 60 Hz（＊2）、 1280×720 60 Hz、1024×768 60 Hz（＊2）、720×576 50 Hz、720×480 60 Hz ※HDMI 出力と同時に使用した場合、HDMI 出力と同じ解像度の映像を出力 4 系統 0dB（＊3） 10kΩ 不平衡 RCA ピンジャック
総録画レート 120 ips（1280×720）、60 ips（1920×1080） カメラごとに 1 ips∼30 ips（1ips 単位）から設定可能 350（W）×54（H）×300（D）mm 約 3.4kg ラックマウント金具：MB-16B 4 系統 HD-SDI 方式 / EX-SDI 方式 75Ω BNC 接栓 1920×1080 30p 1920×1080、1280×720 2 系統 VBS1.0V（p-p） 75Ω BNC 接栓（ライブ映像のみ）
（＊1） 特性インピーダンス 75Ωの BNC プラグ H-AP-5F を使用して TOA 製 HD-SDI カメラに接続した場合の最大延長距離の目安です。使用する同軸ケーブルや BNC プラグの種類や施工状態、劣化等により変わります。 （＊2） アナログ RGB 出力にモニター接続し、HDMI 出力にモニターを接続しない場合のみ設定が可能です。 （＊3） ０ｄＢ＝１Ｖ 1 系統 HDMI 信号 HDMI タイプ A コネクター 1920×1080 60p、1280×720 60p、720×576 50p、720×480 60p 1 系統 アナログ RGB 信号 D-sub コネクター（15P） 1920×1080 60Hz、1280×1024 60Hz（＊2）、1280×720 60Hz、1024×768 60Hz（＊2）、720×576 50Hz、720×480 60Hz ※HDMI 出力と同時に使用した場合、HDMI 出力と同じ解像度の映像を出力 品 番 H-R081-4 H-R161-8 54W（1.13A） SATA ハードディスク 4TB（2TB×2） 総録画レート 240ips（1280×720）、120ips（1920×1080） カメラごとに 1ips ∼ 30ips（1ips 単位）から設定可能 68W（1.34A） SATA ハードディスク 8TB（4TB×2） 8 系統 0dB（＊3）、10kΩ、不平衡 （1 ∼ 4ch：RCA ピンジャック、5 ∼ 8ch：D-sub コネクター（25P）メス） 16 系統 0dB（＊3）、10kΩ、不平衡 （1 ∼ 4ch：RCA ピンジャック、5 ∼ 16ch：D-sub コネクター（25P）メス） 8 系統 HD-SDI 方式 75Ω BNC 接栓 16 系統 HD-SDI 方式 75Ω BNC 接栓 1 系統 VBS1.0V（p-p） 75Ω BNC 接栓（ライブ映像のみ） 16bit ADPCM 16kHz サンプリング H.264（MPEG-4 AVC） 最大 90m（3C-FB 使用時）、最大 150m（S-5C-FB 使用時）、最大 210m（S-7C-FB 使用時） 1920×1080 30p AC100V 50/60Hz 総録画レート 480ips（1280×720）、240ips（1920×1080） カメラごとに 1ips ∼ 30ips（1ips 単位）から設定可能 電 源 消 費 電 力 記 録 メ デ ィ ア 約 7kg 約 7.4kg 寸 法 質 量 音 声 入 力 音 声 記 録 方 式 Ｓ Ｄ Ｉ 入 力 ＳＤＩ信号フォーマット 画 像 圧 縮 方 式 カメラ延長距離（＊１） 録 画 レ ー ト ラックマウント金具：MB-23B 420（W）×96.4（H）×338.5（D）mm 別 売 品 ス ポ ッ ト 出 力 Ｈ Ｄ Ｍ Ｉ 出 力 アナログＲＧＢ出 力
16
HD-SDIレコーダー 記録時間表
音声記録：なし
解像度 HDD 容量 単位 ： 日 単位 ： 日 Full HD （1920×1080） 画質 録画レート 最高 11 11 8.5 7 6 5.5 4.5 高 14.5 14.5 11.5 9.5 8 7 6 標準 22 22 17.5 14 12 10.5 9.5 中 29.5 29.5 23 19 16 14 12.5 最高 22 22 17.5 14 12 10.5 9.5 高 29.5 29.5 23 19 16 14 12.5 標準 44 44 34.5 28.5 24 21 18.5 中 58.5 58.5 46 38 32.5 28 251ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 1TB
音声記録：あり
※録画レートは、1秒間あたりに録画する画像枚数を表します。単位はips（image per second）を使用しています。
※カメラ1台あたりの録画レートは、解像度の設定にかかわらず最大30 ipsです。録画レートは1∼30 ipsの間で、1 ipsごとに設定可能です。 ※総録画レートはH-R021-1：60 ips、H-R042-2：HD（1280×720）のとき120 ips、Full HD（1920×1080）のとき60 ips、
H-R081-4：HD（1280×720）のとき240 ips、Full HD（1920×1080）のとき120 ips、H-R161-8：HD（1280×720）のとき480 ips、Full HD（1920×1080）のとき240 ipsとなります。 ※記録時間表は参考値です。記録時間を保証するものではありません。 ※すべてのカメラの録画設定（解像度、画質、録画レート、音声の有無）を、同一に設定した場合に記録できる時間を表します。 ※記録時間は記録する画像により変動することがあります。ここで示す値は、固定カメラの映像や動きの多い映像を元に算出された平均の値です。 ※上記の表の「―」欄は、カメラの録画レートの合計が、設定できる総録画レートを超えるものです。
■
カメラ2台接続時の総記録時間
解像度 HDD 容量 Full HD （1920×1080） 画質 録画レート 最高 10.5 10.5 8.5 7 6 5 4.5 高 13.5 13.5 11 9 8 7 6 標準 20 20 16 13.5 11.5 10 9 中 26 26 21 17.5 15 13 12 最高 20 20 16 13.5 11.5 10 9 高 26 26 21 17.5 15 13 12 標準 36.5 36.5 30 25.5 22 19.5 17 中 46.5 46.5 38.5 32.5 28.5 25 22.51ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 1TB
● 2局 HD-SDIレコーダー H-R021-1 記録時間表
音声記録：なし
解像度 HDD 容量 単位 ： 日 単位 ： 日 Full HD （1920×1080） 画質 録画レート 最高 14 11 8.5 7 ― ― ― 高 16.5 14.5 11.5 9.5 ― ― ― 標準 25.5 21.5 17 14 ― ― ― 中 34.5 28.5 22.5 18.5 ― ― ― 最高 25 21.5 17 14 12 10.5 9.5 高 33 28.5 22.5 19 16 14 12.5 標準 49.5 41.5 33 27.5 23.5 20.5 18.5 中 61 54 43 36 31 27 241ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 2TB
音声記録：あり
■
カメラ4台接続時の総記録時間
解像度 HDD 容量 Full HD （1920×1080） 画質 録画レート 最高 13.5 10.5 8.5 7 ― ― ― 高 15.5 13.5 11 9 ― ― ― 標準 23 19.5 16 13.5 ― ― ― 中 30 25 20.5 17.5 ― ― ― 最高 22.5 19.5 16 13.5 11.5 10 9 高 29 25 20.5 17.5 15 13 11.5 標準 40.5 35 29 24.5 21.5 19 17 中 48.5 43.5 36.5 31 27 24 221ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 2TB
● 4局 HD-SDIレコーダー H-R042-2 記録時間表
音声記録：なし
解像度 HDD 容量 単位 ： 日 単位 ： 日 Full HD （1920×1080） 画質 録画レート 最高 14.5 11.5 9 7.5 ― ― ― 高 17 15 12 10 ― ― ― 標準 26.5 22.5 17.5 14.5 ― ― ― 中 35.5 29.5 23.5 19.5 ― ― ― 最高 26 22.5 17.5 14.5 12.5 11 9.5 高 34 29.5 23.5 19.5 16.5 14.5 13 標準 51 43 34 28.5 24.5 21.5 19 中 63 55.5 44.5 37 32 28 251ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 4TB
音声記録：あり
■
カメラ8台接続時の総記録時間
解像度 HDD 容量 Full HD （1920×1080） 画質 録画レート 最高 13.5 11 8.5 7 ― ― ― 高 16 14 11.5 9.5 ― ― ― 標準 23.5 20 16.5 13.5 ― ― ― 中 30.5 26 21 18 ― ― ― 最高 23 20 16.5 13.5 12 10.5 9 高 29.5 26 21 18 15.5 13.5 12 標準 41.5 35.5 29.5 25 22 19.5 17.5 中 48.5 44 37 31.5 28 25 22.51ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 4TB
● 8局 HD-SDIレコーダー H-R081-4 記録時間表
音声記録：なし
解像度 HDD 容量 単位 ： 日 単位 ： 日 Full HD （1920×1080） 画質 録画レート 最高 14.5 11.5 9 7.5 ― ― ― 高 17 15 12 10 ― ― ― 標準 26.5 22.5 17.5 14.5 ― ― ― 中 35.5 29.5 23.5 19.5 ― ― ― 最高 26 22.5 17.5 14.5 12.5 11 9.5 高 34 29.5 23.5 19.5 16.5 14.5 13 標準 51.5 43 34.5 28.5 24.5 21.5 19 中 63 56 44.5 37.5 32 28 251ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 8TB
音声記録：あり
■
カメラ16台接続時の総記録時間
解像度 HDD 容量 Full HD （1920×1080） 画質 録画レート 最高 13.5 11 8.5 7 ― ― ― 高 16 14 11.5 9.5 ― ― ― 標準 23.5 20 16.5 14 ― ― ― 中 30.5 26 21 18 ― ― ― 最高 23 20 16.5 13.5 12 10.5 9.5 高 29.5 26 21 18 15.5 13.5 12 標準 41.5 36 29.5 25 22 19.5 17.5 中 49 44.5 37 32 28 25 22.51ips 5ips 10ips 15ips 20ips 25ips 30ips
HD （1280×720） 8TB
