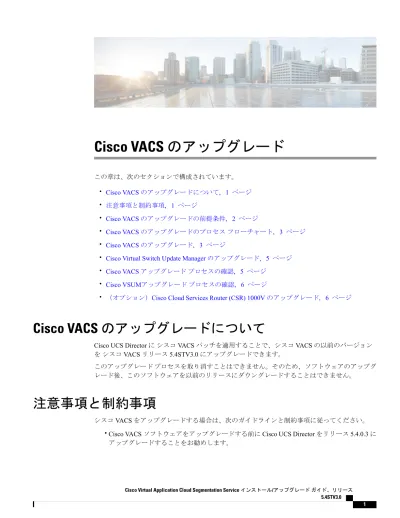

Cisco VACS のアップグレード

(1)

Cisco VACS のアップグレード

この章は、次のセクションで構成されています。 • _{Cisco VACS のアップグレードについて, 1 ページ} • 注意事項と制約事項, 1 ページ • Cisco VACS のアップグレードの前提条件, 2 ページ • Cisco VACS のアップグレードのプロセスフローチャート, 3 ページ • _{Cisco VACS のアップグレード, 3 ページ}

• _{Cisco Virtual Switch Update Manager のアップグレード, 5 ページ} • Cisco VACS アップグレードプロセスの確認, 5 ページ

• Cisco VSUMアップグレードプロセスの確認, 6 ページ

• （オプション）Cisco Cloud Services Router (CSR) 1000V のアップグレード, 6 ページ

Cisco VACS のアップグレードについて

Cisco UCS Director にシスコ VACS パッチを適用することで、シスコ VACS の以前のバージョンをシスコ VACS リリース 5.4STV3.0 にアップグレードできます。

このアップグレードプロセスを取り消すことはできません。そのため、ソフトウェアのアップグレード後、このソフトウェアを以前のリリースにダウングレードすることはできません。

(2)

Cisco UCS Director をリリース 5.4 以降へアップグレードする方法については、セクション『Upgrading Cisco UCS Director to Release 5.4』を参照してくださ

い。

（注）

•次のアップグレードパスがサポートおよび推奨されています。

• Cisco UCS Director Release 5.4.0.2 + シスコ VACS Release 5.3STV2.1.2 > Cisco UCS Director Release 5.4.0.3 + シスコ VACS Release 5.4STV3.0。

• Cisco UCS Director Release 5.4.0.2 + シスコ VACS Release 5.3STV2.1.1 > Cisco UCS Director Release 5.4.0.3 + シスコ VACS Release 5.4STV3.0。

• Cisco UCS Director Release 5.3.1.2 + シスコ VACS Release 5.3STV2.0.1 > Cisco UCS Director Release 5.4 >Cisco UCS Director Release 5.4.0.3 + シスコ VACS Release 5.4STV3.0。

Cisco UCS Director をリリース 5.4.0.3 にアップグレードすることをお勧めします。ただし、Cisco UCS Director リリース 5.4.0.2 を使用している場合はオプションです。

（注）

Cisco VACS のアップグレードの前提条件

シスコ VACS のアップグレードの前提条件は次のとおりです。

• Cisco UCS Director リリース 5.4 および 5.4 ベースのパッチリリースがインストールされている。

Cisco UCS Director リリースパッチ 5.4.0.3 上にインストールすることをお勧めします。（注） •メモリやディスクサイズなどのシステム要件を満たしたセットアップがなされている。 •シスコ VACS とコンポーネントをインストールする管理者権限を持っている。 Cisco VACS のアップグレード Cisco VACS のアップグレードの前提条件

(3)

Cisco VACS のアップグレードのプロセスフローチャート

この章の手順と次のワークフローをガイドとして使用して Cisco VACS をアップグレードします。 図 1：プロセスワークフロー - Cisco VACS のアップグレード

Cisco VACS のアップグレード

はじめる前に •http://www.cisco.comからシスコ VACS パッチをダウンロードします。このパッチファイル は、VACS-5_4_STV_3_0-pkg.zip という形式の署名付き zip ファイルです。 • NFS マウントがアプリケーションストレージに使用されている場合は、パッチを適用する前に NFS マウントを無効にします。そうしなければ、アップグレードは失敗します。 Cisco VACS のアップグレード Cisco VACS のアップグレードのプロセスフローチャート

(4)

zip ファイルを解凍して、シスコ VACS パッチのインストールに使用する FTP サーバまたは HTTP サーバにソフトウェアを配置します。

注目

ステップ 1 Cisco UCS Director の現在のバージョンを開始します。

ステップ 2 shelladmin クレデンシャルを使用して SSH アプリケーションにログインし、Cisco UCS Director のシェルメニューに進んで、このメニューから該当する番号を入力します。

ステップ 3 shelladmin で、[サービスの停止（Stop services）] を選択しすべてのサービスを停止します。

ステップ 4 すべてのサービスが停止していることを確認するには、[サービスのステータスを表示（Display

services status）] を選択します。

ステップ 5 （任意）必要に応じて、[データベースのバックアップ（Backup database）] を選択して Cisco UCS Director データベースをバックアップできます。

開始前に VM のスナップショットを取得した場合は、データベースをバックアップする必要はありません。

ステップ 6 シスコ VACS パッチを適用するには、[パッチの適用（Apply patch）] を選択します。

ステップ 7 プロンプトが表示されたら、シスコ VACS パッチの場所を入力します。 ftp://username:password@hostname|IP_address/software_location_and_name or http://http server name|IP_address/software_location_and_name。 この手順では、FTP オプションを使用してシスコ VACS パッチをインストールします。（注） ステップ 8 ダウンロードとインストールが完了するまで待ちます。 ステップ 9 プロンプトが表示されたら、[サービスの開始（Start services）] を選択してサービスを開始し、インストールプロセスを完了します。 VACS パッチのインストール（またはアップグレード）が完了したら、画面上に次のオプションが表示されます。 vacs_pre_install_3.0.sh Begin ... vacs_pre_install_3.0.sh End vacs_post_install_3.0.sh Begin ... vacs_post_install_3.0.sh End

Completed installing package 0

Cisco VACS のアップグレード Cisco VACS のアップグレード

(5)

（注） •シスコ VACS パッチを適用して、そのインストールを完了した後、ShellAdmin の [サービスの開始（Start Services）] オプションを選択し、Cisco UCS Director サービスを開始/再開して、パッチプロセスを完了します。Cisco UCS Director サービスが開始して、Cisco UCS Director が使用可能になり、ログイン画面が表示され、管理者ユーザが Cisco UCS Director にログインできるまで、パッチプロセスは完了せず、成功しません。

追加パッチの適用、データベースのバックアップ、バックアップからのデータベースの復元など、すべての Cisco UCS Director サービスは他の shelladmin プロシージャを実行する前に開始されている必要があります。

• Cisco UCS Director リリース 5.4 にアップグレードした後 inframgr サービスが稼働していない場合、Cisco UCS Director を再起動する必要があります。

Cisco Virtual Switch Update Manager のアップグレード

Cisco VSUM のアップグレードは、Cisco VACS パッチ適用のインストール後スクリプトの一部として自動的に行われます。このスクリプトは、各仮想アカウントの既存の Cisco VSUM を確認してそれを 1.5.6 にアップグレードします。

（注） • VMware vSphere を 6.0 にアップグレードする前に Cisco VSUM をアップグレードする必

要があります。

• Cisco VSUM のアップグレードプロセスが失敗する場合、Cisco VACS のアップグレード

に伴う問題セクションのソリューションを参照してください。

Cisco VACS アップグレードプロセスの確認

次のいずれかの方法を使用して Cisco VACS のアップグレードを確認できます。

1 _{Web ブラウザ経由で Cisco UCS Director にログイン（管理者クレデンシャルを使用）して、[ソ}

リューション（Solutions）] > [VACSコンテナ（VACS Container）] の順に選択します。シスコ VACS ソリューションタスクアイコンが確認できます。

Cisco VACS のアップグレード

(6)

Cisco VSUMアップグレードプロセスの確認

次のいずれかの方法を使用して Cisco VACS のアップグレードを確認できます。

ステップ 1 Cisco UCS Director に shelladmin ログインして行ったパッチのインストールのコンソールログを確認しま

す。

アップグレードプロセスが完了すると、次のログが表示されます。 Printing the VSUM upgrade report

================================== VSUM Upgrade Report ================================== ====== VSUM 1 ====== Name : vsum IP Address : 192.168.0.1 vCenter_ip : 192.168.255.254 Upgrade Status : Success

Errors : None

ステップ 2 VSUM のアップグレードのステータスを確認します。

アップグレードステータスが「成功」と表示されれば、アップグレードプロセスは成功です。アップグ

レードプロセスが失敗と表示される場合は、Cisco VACS のアップグレードに伴う問題セクションに戻っ

てアップグレードプロセスを再度実行します。

（オプション）Cisco Cloud Services Router (CSR) 1000V の

アップグレード

使用している Cisco VACS バージョンがリリース 5.4STV2.1 よりも前のバージョンの場合、Cisco CSR 1000V をアップグレードする必要があります。この場合、Cisco Cloud Services Router 1000V (CSR) をリリース 3.14 から 3.16.1a に移行する必要があります。

Cisco VACS のアップグレード Cisco VSUMアップグレードプロセスの確認

(7)

はじめる前に

TCP/IP 対応のワークステーションまたは PC に、SCP サーバまたは RCP サーバアプリケーションをインストールします。

ステップ 1 https://software.cisco.com/download/release.html?mdfid=284364978&softwareid=282046477&release=3.16.1aSか ら Cisco CSR 1000V ファイル（csr1000v-universalk 9.03.16.01 a.S.155-3.S1a-ext.SPA.bin）をダウンロード します。

ステップ 2 Cisco CSR 1000V VM にログインし、ダウンロードしたシステムファイルをブートフラッシュにコピーし

ます。

buni01-primary-10#copy scp: bootflash:

Address or name of remote host []?172.31.255.254 Source username [admin]? user1

Source filename []? /bkup/csr1000v-universalk9.03.16.01a.S.155-3.S1a-ext.SPA.bin Destination finename [csr1000v-universalk9.03.16.01a.S.155-3.S1a-ext.SPA.bin]? Passwored:

Sending file modes: C0640 354917760 csr1000v-universalk9.03.16.01a.S.155-3.S1a-ext.SPA.bin !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

ステップ 3 イメージがブートフラッシュで使用可能であることを確認します。

buni01-primary-10#sh bootflash: | inc bin

27 73 Nov 07 2015 07:04:48 +00:00 /bootflash/tracelogs/binos_log_R0-0.log 67 354917760 Nov 10 2015 10:23:49 +00:00

/bootflash/csr1000v-universalk9.03.16.01a.S.155-3.S1a-ext.SPA.bin

ステップ 4 現在のスマートライセンスの登録を解除します。

buni01-primary-10#license smart deregister buni01-primary-10# conf t

buni01-primary-10(config)#no license smart enable buni01-primary-10(config)#end

buni01-primary-10#

ステップ 5 show license all コマンドを使用してライセンス情報を確認します。

ステップ 6 ブートパラメータを新しいシステムファイル名に設定し、設定を保存します。

buni01-primary-10#conf t

buni01-primary-10(config)#no boot system

buni01-primary-10(config)#boot system bootflash:csr1000v-universalk9.03.16.01a.S.155-3.S1a-ext.SPA.bin buni01-primary-10(config)#exit buni01-primary-10#write memory Building configuration... [OK] ステップ 7 現在のバージョンを確認します。 Cisco VACS のアップグレード

(8)

software code licensed under GPL Version 2.0 is free software that comes with ABSOLUTELY NO WARRANTY. You can redistribute and/or modify such GPL code under the terms of GPL Version 2.0. For more details, see the documentation or "License Notice" file accompanying the IOS-XE software, or the applicable URL provided on the flyer accompanying the IOS-XE software.

ROM: IOS-XE ROMMON

buni01-primary-10 uptime is 3 days, 3 hours, 39 minutes

Uptime for this control processor is 3 days, 3 hours, 40 minutes System returned to ROM by reload

System image file is "bootflash:packages.conf" Last reload reason: <NULL>

ステップ 8 Cisco CSR 1000V をリロードします。 buni01-primary-10# reload

Proceed with reload? [confirm]

ステップ 9 リブート後、Cisco CSR 1000V のバージョンを確認します。

buni01-primary-10#sh version

Cisco IOS XE Software, Version 03.16.01a.S - Extended Support Release

Cisco IOS Software, CSR1000V Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 15.5(3)S1a, RELEASE SOFTWARE (fc1)

Cisco CSR 1000V のアップグレードプロセスの詳細については、

http://www.cisco.com/c/en/us/td/docs/routers/csr1000/software/configuration/csr1000Vswcfg/swupgradecsr.htmlを参照してください。

ステップ 10 正しいバージョンの Cisco CSR 1000V のリブート後、ブートレベルライセンスを Cisco VACS に設定しま す。

buni01-primary-10(config)#license boot level vacs

% use 'write' command to make license boot config take effect on next boot

buni01-primary-10(config)#end buni01-primary-10#write memory Building configuration... [OK] ステップ 11 起動と実行中設定が Cisco VACS モードであることを確認します。 buni01-primary-10#sh run

buni01-primary-10#sh running-config | inc vacs license boot level vacs

buni01-primary-10#sh start | inc vacs license boot level vacs

buni01-primary-10#

ステップ 12 Cisco CSR 1000V をリロードします。

(9)

ステップ 13 Cisco CSR 1000V のリブート後、ブートライセンスを確認し、Cisco VACS ライセンスサーバ情報を設定 します。Cisco VACS ライセンスサーバは、Cisco VACS ソフトウェアがインストールされている Cisco UCS Director アプライアンスです。

buni01-primary-10#sh running-config | inc vacs license boot level vacs

buni01-primary-10#sh startup-config | inc vacs license boot level vacs

buni01-primary-10#conf t

bbuni01-primary-10(config)# platform hardware vacs connect ip <YOUR_UCSD_IP> port 5000 buni01-primary-10(config)#write memory

ステップ 14 システムスループットを確認します。

buni01-primary-10#sh platform hardware throughput level The current throughput level is 10000000 kb/s

buni01-primary-10#

ステップ 15 [仮想（Virtual）] > [ネットワーク（Network）] > [VACS:CSR License Balance] から Cisco UCS Director のラ イセンスカウントを確認します。

Cisco UCS Director 内のライセンスカウントは、ライセンスのアベイラビリティに依存します。

（注） Cisco VACS のアップグレード
