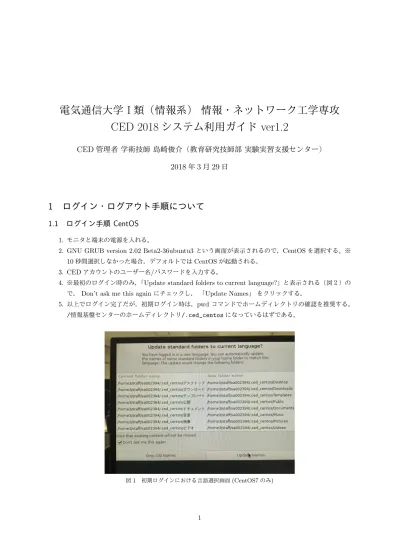

(1)

電気通信大学

I

類（情報系）情報・ネットワーク工学専攻

CED 2018

システム利用ガイド

ver1.2

CED

管理者学術技師島崎俊介（教育研究技師部実験実習支援センター）

2018

年

3 月

29 日

1 ログイン・ログアウト手順について

1.1 ログイン手順

CentOS

1. モニタと端末の電源を入れる。

2. GNU GRUB version 2.02 Beta2-36ubuntu3という画面が表示されるので，CentOSを選択する。※

10秒間選択しなかった場合，デフォルトではCentOSが起動される。

3. CEDアカウントのユーザー名/パスワードを入力する。

4. ※最初のログイン時のみ，「Update standard folders to current language?」と表示される（図２）ので，Don’t ask me this againにチェックし，「Update Names」をクリックする。

5. 以上でログイン完了だが，初期ログイン時は，pwdコマンドでホームディレクトリの確認を推奨する。

/情報基盤センターのホームディレクトリ/.ced_centosになっているはずである。

(2)

1.2 ログイン手順

Ubuntu

1. モニタと端末の電源を入れる。

2. GNU GRUB version 2.02 Beta2-36ubuntu3という画面が表示されるので，Ubuntuを選択する。※

10秒間選択しなかった場合，デフォルトではCentOSが起動されるので注意。 3. CEDアカウントのユーザー名/パスワードを入力する。 4. 以上でログイン完了だが，初期ログイン時は，pwdコマンドでホームディレクトリの確認を推奨する。 /情報基盤センターのホームディレクトリ/.ced_ubuntuになっているはずである。

1.3 ログアウト手順

CentOS

1. 画面右上の電源アイコンをクリックし，表示された電源アイコンをクリックし，電源オフをクリックする。 2. シャットダウンをクリックする。 3. モニタと端末の電源を消す。

1.4 ログアウト手順

Ubuntu

1. 画面右上の電源アイコンをクリックし，シャットダウンをクリックする。 2. シャットダウンと明記された電源アイコンをクリックする。 3. モニタと端末の電源を消す。

2 概要

2.1 学生用

PC

端末構成

(

図

1)

※全ての端末に

GPU

ボード搭載

210 台

• 端末: Dell Precision Tower 3420

• OS: CentOS7及びUbuntu16.04 ※CentOS7は，前システムから使用したソフトウェアの利用を想定，Ubuntu16.04はGPUボードの利用を想定

• CPU: Intel Core i7-7700 (Quad core 3.6GHz) • GPU: NVIDIA Quadro K620(メモリ2GB) • メモリ: 16GB

• キーボード: Happy Hacking Keyboard Lite2 /日本語配列かな無刻印黒USB • モニタ: EIZO FlexScan EV2456 24.1型

• マウス: Dell Precision Tower付属品

(3)

図2 CED学生用PC端末

2.2 GPU

サーバー構成 ※主にリモートでの利用。前システムの

GPU

サーバー買取品の

ため、ハードウェア構成は同じ

34 台

• OS: Ubuntu16.04

• プロセッサー：Intel Xeon E5-2620 (15M Cache, 2.00 GHz, 7.20 GT/s Intel QPI) • メモリ： 16GB (4GB DDR3-1600 1Rx4 ECCREG RoHS 4枚)

• ハードドライブ：500GB 2.5inch SATA HDD

• ライザーカード：Two PCIe x8 Riser card (RSC-R1UG-2E8G-UP) • グラフィックスボード：NVIDIA GeForce GTX 1080Ti(メモリ11GB) • インフィニバンド： QDR IB(40Gb/s) and 10GigE

• アダプタカード：Mellanox ConnectX-3 VPI

3 ソフトウェア

CentOS7の利用可能ソフトウェアは下記の通りです。※Ubuntu16.04のみ，Beta版のUnity，エディタ

Atomが利用できますが，前システムから引き続き利用できるソフトウェアは，基本的にCentOS7にインストールされています。

• Mathematica 11 • MATLAB 2017b • Android Studio

(4)

• Unity(Ubuntuのみ) • C, C++, fortran • Clang(Clang3.4.2, LLVM3.4.2) • OpenMP • CUDA開発環境 cuda8.0 • Java開発環境 OpenJDK8.0 • Python処理系 • Perl処理系 • Ruby処理系 • awk • Common LISP処理系 • Scheme処理系 • OCaml処理系 • Haskell処理系 • Scala処理系 • Prolog処理系 • 定理証明支援系Coq • R 3.4.3 • Qemu • gcc-c++ 4.8.5 • zsh • Eclipse QXYGEN

• Eclipse WindowBuilder,Eclipse Web Tools Platform

• バージョン管理システムCVS • バージョン管理システムSubversion • バージョン管理システムGit • バージョン管理システムMercurial • Valgrind • Yacc互換コンパイラ • GNU Bison • flex • SCIP • WOLFRAM CDF Player(Mathematica互換) • MPIライブラリ（並列計算） • OpenGL互換ライブラリ（グラフィック） • GLUTライブラリ（グラフィック） • OpenCVライブラリ（画像処理） • GTK＋ツールキット（GUI） • FFTWライブラリ（信号処理） • LAPACKライブラリ（数値計算）

(5)

• OpenBLAS • sqlite

• Verilog処理系

• Altera製FPGAデザインソフトウェア Quartus • Xilinx製FPGAデザインソフトウェアVivado • GTKwave • C言語処理系 • ネットワークプロトコルアナライザWireshark • Apache • Tomcat • MySQL5.6 • Emacsエディタ • vi, vimエディタ • nano • Thunderbird(メーラー) • Firefox • chromium • Mplayer • GIMP • sox（音信号の変換, 再生） • inkscape • PDF viwer • gv • screen , tmux • TeX Live • PostScriptインタプリタ • DVIファイルビューア • オフィス統合環境(libraOﬃce) • 画像操作ツールImageMagick • グラフ作成ツールgnuplot • ebb • nkf

4 CED

アカウント

4.1 CED

アカウントについて

CEDアカウントは,情報基盤センターのUECアカウントと，ユーザー名/パスワードが共通です。なので, パスワードの変更は,情報基盤センターのパスワード変更ページ https://axiole.cc.uec.ac.jp/※学内限定を参照してください。CEDアカウントはI類（情報系）, 情報・ネットワーク工学専攻修士,情報・通

(6)

信工学科/専攻修士の学生については, 自動的に発行されます。※I類（情報系）は１年生後期,情報・ネットワーク工学専攻は修士1年前期より利用可能です。他学科・他類・修士他専攻・博士全専攻・先端工学基礎課程の学生は, CEDを利用する授業を履修した者で,授業担当教員の許可を得られた者のみ, CEDアカウント申請書を提出することでCEDアカウントを作成します。

4.2 過年次学生の

CED

アカウントについて

2018年3月現在,過年次学生(学部:2015年より前に入学した学生,修士:2017年より前に入学した学生)は, CEDアカウントを一度使用不可にしています。再履修等で改めてCEDを利用したい場合, CEDアカウント申請書を提出することでCEDアカウントが発行されます。

4.3 教職員の

CED

アカウントについて

教職員のCEDアカウントは, Eメールにて UECアカウントを明記し,admin[at]ced.cei.uec.ac.jp (※[at]を@に置換)までお送りください。折り返し, CED管理者より,アカウントを作成し,発行通知をお送りします。

5 注意点

• CEDのディレクトリは,情報基盤センターのファイルサーバーを使用しているため,今までの授業で使用したファイル等は, CentOS7のホームディレクトリ: /情報基盤センターのホームディレクトリ/.ced_centos もしくは Ubuntu16.04のホームディレクトリ: /情報基盤センターのホームディレクトリ/.ced_ubuntu から，1つ上の情報基盤センターのホームディレクトリに戻り.cedディレクトリに移動して確認してください。

• CEDは, 24時間演習を行うことができる端末を4台_{{red99.ced.cei.uec.ac.jp, yellow99.ced.cei.uec.ac.jp,}

blue99.ced.cei.uec.ac.jp, purple99.ced.cei.uec.ac.jp}用意しています（アクセス方法は，学内ネットワークからのみログイン可能です。情報基盤センターのsol.cc.uec.ac.jpを経由するか、VPN等で学内に入ってからでないとログイン出来ません）。

• 学内のUECメール_{UECアカウント@edu.cc.uec.ac.jp }については, CEDのThunderbirdを利用できます。利用方法は, 情報基盤センターのメール設定 https://www.cc.uec.ac.jp/srv/all/ uecmail/uecmail_manual.htmlと同じです。 • CEDは飲食禁止です。また, 消しゴムを使用する筆記用具の使用も原則禁止しています。授業の演習等で止むを得ず, 使用する場合は, 使用者が責任を持って机を現状復帰してください。消しゴムのカスは床に落として置いてください。定期的に管理者で掃除機をかけます。利用マナーによっては, CED 利用についてペナルティを設けます。また,使用したキーボードやマウスについても，元どおりの位置に戻してください。 • CEDの開室は，月曜日から金曜日 9:00-19:00 となっております。長期休み期間等の開閉室情報は，

(7)

https://www.ced.cei.uec.ac.jpをご覧ください。 • /ced-home/staﬀ以下に教職員が作成できる共有領域があります。前のシステムから引き継がれています。cpコマンドで，学生が自分のディレクトリへファイルコピーが可能です。 • 優先授業として割り振られているコマでは授業受講者優先だが、他の時間の時は自由に使えます。教員向けには、授業として使いたい時は教務課経由でCEDに連絡してください。（一時的に使う場合はCEDだけに連絡してもらうので可） • 印刷枚数は，半期で500ポイント（モノクロは1枚1ポイント，カラーは1枚2ポイントでエリア5の color-pのみ利用可能）です。400ポイント使用すると警告が表示されます。印刷枚数状況は，firefox

のブックマークにあるPrint Producer https://print.ced.cei.uec.ac.jp/cpp/user/にCEDアカウントでログインして確認することができます。

• 教員用PCは，_{エリア1・2:yellow03,エリア3・4:blue01,purple01,エリア5:lemon20}となっています。教員用PCは，プロジェクターを使用することができます。

• エリア５について，FPGAボードを常設している実験時期はなるべく利用を避けてください。

6 お問い合わせ

CEDに関するお問い合わせは,

• CEDホームページ: https://www.ced.cei.uec.ac.jp (CEDの利用方法，時間割は一部学内限定) • E-maill: admin[at]ced.cei.uec.ac.jp (主に, CED利用に関してのお問い合わせ ※[at]を @に

置換)

• E-maill: trouble[at]ced.cei.uec.ac.jp (主に, 授業等でのトラブルや機器の故障についてのお問い合わせ ※[at]を@に置換)
