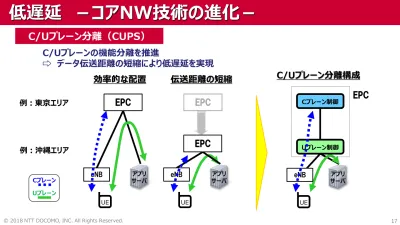

低遅延 －コアNW技術の進化－
C/Uプレーン分離（CUPS）
C/Uプレーンの機能分離を推進
⇨ データ伝送距離の短縮により低遅延を実現
UE
効率的な配置
Cプレーン
Uプレーン
アプリ
サーバ
例：東京エリア
例：沖縄エリア
伝送距離の短縮
UE
C/Uプレーン分離構成
アプリ
サーバ
Cプレーン制御
Uプレーン制御
EPC
eNB
UE
アプリ
サーバ
EPC
eNB
EPC
eNB
EPC
スリープ時間が短い
スリープ
受信
スリープ
受信
従来技術(DRX)
低消費電力技術(eDRX)
基地局が信号を送らない時間を設け、
その間、端末は受信を止める(スリープ)
ネットワーク内装置の連携を強化し、
DRX適用時よりスリープ時間を伸ばす
スリープ時間が長い
時間
時間
消費電力
消費電力
Discontinuous Reception
e
xtended
DRX
eDRX
※
により端末の低消費電力を実現
多数・多様な端末接続 －無線技術の進化 －
※2017年10月導入済み
狭帯域化
周波数
LTE
LTE-M
1.4MHz
NB-IoT
200kHz
20MHz
微弱な信号でも合成により受信可能
繰り返し送信
端末のシンプル化のため
狭い帯域で通信
⇨ 低消費電力化
同じ信号を繰り返し送信
⇨ 通信の安定化
合成
多数・多様な端末接続 －無線技術の進化 －
NWスライス
多数・多様な端末接続 －コアNW技術の進化 －
NWスライス
NWを仮想的に分離(スライス)し、単一NWプラットフォームで多種サービスを実現
仮想化レイヤー
仮想化
管理
システム
・低コストな汎用ハード
・自動切替用に共用ハード
・統一的なメンテナンス
汎用ハード
汎用ハード
ソフト
ソフト
NW仮想化システム
汎用ハード
2016年3月にvEPC商用導入開始
NW仮想化の適用装置を拡大中
最新のクラウド技術・汎用ハードウェアを活用し、共用ハードウェア上で通信ソフトウェアが動作
⇨ 新しい通信ソフトウェアの早期導入が可能
NW仮想化
多数・多様な端末接続 －コアNW技術の進化 －
ハードの計画/
工事が必要
迅速なサービス提供
共用ハードで
適用効果
サービス開始
ハード計画
サービス準備開始
ハード調達
ハード工事
ソフトインストール・設定
試験
サービス開始
ソフトインストール・設定
試験
サービス準備開始
＜従来装置＞
＜NW仮想化適用装置＞
期間短縮
LTEでは高度化C-RANにより効率的にネットワークを展開
集中管理
CA
制御部で複数の無線部を集中管理
マクロセルとスモールセルの連携により高スループットと安定した通信を実現
制御部
Carrier Aggregation
スモールセル
マクロセル
高度化C-RANによる5Gへのマイグレーション
オープンで共通なI/F
共通I/Fにより異なる
ベンダ間で接続が可能
LTEセル
制御部
NRCA
5Gセル
DC
5Gでも高度化C-RANをベースにエリアを展開
LTEの既存設備を活用したスムーズな導入
必要な場所へ柔軟にエリア展開が可能
ソフトウェアに5G機能の追加
ハードウェアの一部改造または追加
Dual Connectivityを用いて5Gで通信
高度化C-RANによる5Gへのマイグレーション
ベンダ A
ベンダ B
ベンダ C
ベンダ D
オープン化の波はドコモから世界へ
オープンで共通な5G基地局インタフェースの推進
5G時代のコアネットワーク標準：5GC
UE
RAN
UPF
AMF
UDM
AUSF
5GC
AF
PCF
SMF
モビリティ
認証加入者データ
UプレーンDN
ポリシー
セッション
SBA
CUPS
●
SBA
(Service Based Architecture)
：機能をサービスとして定義し再利用性を向上
●
CUPS
(C/U-plane separate)
：C/Uプレーンを分離。各々独立に開発・発展が可能
●
NWスライス
(Network Slicing)
: 単一NWプラットフォームで多種サービス提供
NWスライス
EPCと親和性の高い要素技術により、より柔軟にNWを構築
AMF - Access and Mobility Management Function AUSF - Authentication Server Function
PCF - Policy Control Function
SMF - Session Management Function UDM - Unified Data Management UPF - User Plane Function
