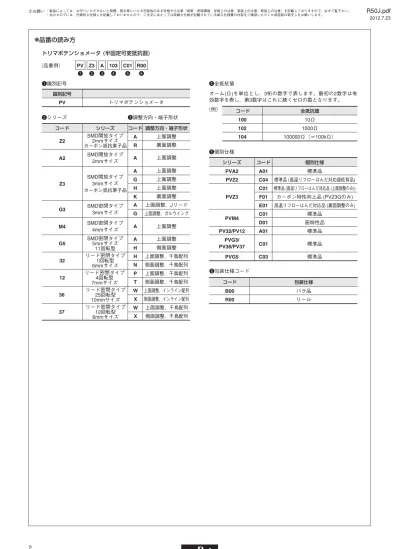

●品番の読み方 y R00 e A t C01 r 103 q識別記号 wシリーズ e調整方向・端子形状 トリマポテンショメータ (半固定可変抵抗器) PV トリマポテンショメータ Z2 A 識別記号 コード シリーズ コード 調整方向・端子形状 PV q r全抵抗値 オーム(Ω)を単位とし、3桁の数字で表します。最初の2数字は有 効数字を表し、第3数字はこれに続くゼロの数となります。 100 102 104 コード 全抵抗値 （例） 10Ω 1000Ω 100000Ω（＝100kΩ） w Z3 G5 G3 M4 Z3 SMD密閉タイプ 4mmサイズ リード密閉タイプ 1回転型 6mmサイズ SMD密閉タイプ 3mmサイズ SMD密閉タイプ 5mmサイズ 11回転型 SMD開放タイプ 2mmサイズ カーボン抵抗素子品 A2 SMD開放タイプ 2mmサイズ SMD開放タイプ 3mmサイズ カーボン抵抗素子品 H A A A G A H 上面調整 R 裏面調整 上面調整 G 上面調整 上面調整 K 裏面調整 上面調整、Jリード 上面調整、ガルウイング A 上面調整 上面調整 上面調整 側面調整 32 N H 上面調整、千鳥配列 側面調整、千鳥配列 上面調整、インライン配列 側面調整、インライン配列 W リード密閉タイプ 25回転型 10mmサイズ 36 X 側面調整、千鳥配列 リード密閉タイプ 12回転型 6mmサイズ 上面調整、千鳥配列 37 W X （品番例） リード密閉タイプ 4回転型 7mmサイズ 12 P T 上面調整、千鳥配列 側面調整、千鳥配列 t個別仕様 個別仕様 コード シリーズ y包装仕様コード 包装仕様 コード バラ品 リール B00 R00 標準品 標準品 (高温リフローはんだ対応超低背品) 標準品 (高温リフローはんだ対応品 (上面調整のみ)) カーボン特性向上品 (PVZ3Gのみ) 高温リフローはんだ対応品 (裏面調整のみ) 標準品 高特性品 標準品 標準品 標準品 PVA2 PVZ2 PVZ3 PVM4 PV32/PV12 PVG5 PVG3/ PV36/PV37 A01 C04 C01 F01 E01 C01 D01 A01 C01 C03
トリマポテンショメータ セレクションガイド
実装方法
表面実装 基板挿入 密閉型 2mmサイズ1回転型 2mmサイズ1回転型 3mmサイズ1回転型 6mmサイズ1回転型 6mmサイズ1回転型 PVG3G 回転止め付き PVG5 PVM4 PV32H 回転止め付き PV12P PV37W PV36W PV32N 回転止め付き PV12T PV37X PV36X PVZ2A_C04 低背品（0.85mm以下） PVA2 自動調整対応 （0.9mm以下） PVZ2R 裏面調整 低背省スペース品（0.9mm以下） PVZ3A 自動調整対応 PVZ3G 上面調整低背品 （1.25mm以下） PVZ3H 上面調整 PVZ3K 裏面調整 3mmサイズ1回転型 4mmサイズ1回転型 5mmサイズ11回転型 7mmサイズ4回転型 6mmサイズ12回転型 7mmサイズ4回転型 6mmサイズ12回転型 10mmサイズ25回転型 10mmサイズ25回転型 サーメット抵抗素子タイプ サーメット抵抗素子タイプ PVG3A 自動調整対応 回転止め付き 構造は？ 調整方向は？ 上面調整 側面調整 密閉型 開放型 カーボン抵抗素子タイプ サーメット抵抗素子タイプ サーメット抵抗素子タイプトリマポテンショメータ（半固定可変抵抗器）
SMD開放タイプ 2mm型 PVZ2/PVA2シリーズ
2.1 0.8±0.05 0.5 0.4 0.45±0.1 0.8 2.4 Dia. 1.3 2.2 2.7±0.3 #2 0.7 #1 #3 ∗1∗1 Driver Plate Rotation Area: Please do not place any components more than 0.5mm in height within this area.
0.55 0.55 0.5 0.5 4 1 Soldering Part
(
Tolerance: ±0.2)
in mm #2 #1 #3 CLOCKWISE PVZ2A(
Tolerance : ±0.2)
in mm #2 #1 #3 CLOCKWISE 2.1 2.2 4.8 0.6 0.65 0.65 (0.6) (0.6) 0.8 0.8 +0.10 -0.15 1.3 0.45±0.10 Soldering Part #2 #1 #3 2.4 Dia.∗1: Driver Plate Rotation Area ∗1 PVZ2R 使用温度範囲：-25∼+85℃ はんだ付け方法：リフロー /はんだコテ
PVZ2シリーズ
品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVZ2p471C04 0.05(50℃) 1(240°±10°) エンドレス 470Ω±30% ±500 PVZ2p102C04 0.05(50℃) 1(240°±10°) エンドレス 1kΩ±30% ±500 PVZ2p222C04 0.05(50℃) 1(240°±10°) エンドレス 2.2kΩ±30% ±500 PVZ2p472C04 0.05(50℃) 1(240°±10°) エンドレス 4.7kΩ±30% ±500 PVZ2p103C04 0.05(50℃) 1(240°±10°) エンドレス 10kΩ±30% ±500 PVZ2p223C04 0.05(50℃) 1(240°±10°) エンドレス 22kΩ±30% ±500 PVZ2p473C04 0.05(50℃) 1(240°±10°) エンドレス 47kΩ±30% ±500 PVZ2p104C04 0.05(50℃) 1(240°±10°) エンドレス 100kΩ±30% ±500 PVZ2p224C04 0.05(50℃) 1(240°±10°) エンドレス 220kΩ±30% ±500 PVZ2p474C04 0.05(50℃) 1(240°±10°) エンドレス 470kΩ±30% ±500 PVZ2p105C04 0.05(50℃) 1(240°±10°) エンドレス 1MΩ±30% ±5001
■特長
1. 上面調整タイプの超低背品 0.85mm max. （PVZ2A□□□C04シリーズ） 2. 裏面調整タイプの超低背 0.9mm max./省スペース品 （PVZ2R□□□C04シリーズ） 従来の2型裏面調整タイプ（PVZ2Kシリーズ）より 実装面積が約25%も小さくなりました。（当社比） 3. 3端子とも金めっき金属端子の採用により、優れたはんだ 濡れ性と優れたセルフ-アライメント効果を実現します。 さらに、安定したはんだ付け強度を確保します。 4. 自動調整にも対応したプラス溝ドライバーを採用し、高 い操作性を実現します。 5. 部品点数2点のシンプルな構造で安定した品質を確保して います。 6. 高耐熱性樹脂基板の採用により、高温リフローはんだ付 け時の耐熱性が向上しています。 (PVZ2△□□□Cxxシリーズ） 7. RoHS対応品です。■用途
1. 光ピックアップ 6. ラジオチューナ 2. LCDモジュール 7. デジタルスチルカメラ 3. RFモジュール 8. ポータブルオーディオ 4. 光トランシーバ 9. リモートキーレス 5. DVC 10. E-Book■構造図
PVZ2A 0.9 0.6 0.7 0.6 1.55 1.55 0.85 0.85(
Tolerance : ±0.1 in mm)
■標準ランドパターン
PVZ2A Driver Plate Wiper Resistive Element Resin Substrate #2-Terminal #3-Terminal #1-Terminal■構造図
PVZ2R 3.0 Dia. 0.6 0.9 0.6 0.6 2.5 2.5 0.7 0.7(
Tolerance : ±0.1)
in mm■標準ランドパターン
PVZ2R 全抵抗値変化 ＋10，−2% 全抵抗値変化 R≦50kΩ：＋2，−10% 全抵抗値変化 50kΩ＜R：＋2，−15% 全抵抗値変化 ±10% 全抵抗値変化 R≦50kΩ：＋2，−10% 全抵抗値変化 50kΩ＜R：＋2，−15% 全抵抗値変化 ±5% 全抵抗値変化 ±10%（10サイクル） 耐湿性 高温放置 耐湿負荷寿命 高温負荷寿命 温度サイクル 回転寿命特性■特性
1
PVA2シリーズ
2.2 1.3 0.45±0.1 0.8 0.8±0.1 0.4 0.5 0.6 0.5 2.75 1.3 0.9 0.6 0.75 #1 #2 #3 Resin 2.4 Dia #2 (Wiper Contact) #1 #3 CIRCUIT CLOCKWISE(
Tolerance: ±0.2)
in mm 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVA2A101A01 0.1(70℃) 1(260°±10°) エンドレス 100Ω±25% ±250 PVA2A221A01 0.1(70℃) 1(260°±10°) エンドレス 220Ω±25% ±250 PVA2A471A01 0.1(70℃) 1(260°±10°) エンドレス 470Ω±25% ±250 PVA2A102A01 0.1(70℃) 1(260°±10°) エンドレス 1kΩ±25% ±250 PVA2A222A01 0.1(70℃) 1(260°±10°) エンドレス 2.2kΩ±25% ±250 PVA2A472A01 0.1(70℃) 1(260°±10°) エンドレス 4.7kΩ±25% ±250 PVA2A103A01 0.1(70℃) 1(260°±10°) エンドレス 10kΩ±25% ±250 PVA2A223A01 0.1(70℃) 1(260°±10°) エンドレス 22kΩ±25% ±250 PVA2A473A01 0.1(70℃) 1(260°±10°) エンドレス 47kΩ±25% ±250 PVA2A104A01 0.1(70℃) 1(260°±10°) エンドレス 100kΩ±25% ±250 PVA2A224A01 0.1(70℃) 1(260°±10°) エンドレス 220kΩ±25% ±250 PVA2A474A01 0.1(70℃) 1(260°±10°) エンドレス 470kΩ±25% ±250 PVA2A105A01 0.1(70℃) 1(260°±10°) エンドレス 1MΩ±25% ±250 PVA2A225A01 0.1(70℃) 1(260°±10°) エンドレス 2.2MΩ±25% ±250 使用温度範囲：-55∼+125℃ はんだ付け方法：リフロー /はんだコテ Driver Plate Resistive Element Ceramic Substrate #3-Terminal #1-Terminal Wiper #2-Terminal■構造図
(
Tolerance : ±0.1)
in mm 1.1 0.70 1.90 0.85 0.90 1.55 1.70
■標準ランドパターン
■特長
1. 2型サーメット品で超低背0.90mm max。 2. はんだや接着剤を使用しない端子取り付け工法により、 優れたはんだ濡れ性と端子取り付け強度を実現します。 3. マルチ接点構造の採用により、安定した摺動特性を実現 します。 4. はんだやフラックス・洗浄溶剤を使用しない工法で製造 しているため、環境にやさしい製品です。 5. 高温リフローはんだに対応する高耐熱品です。 6. RoHS対応品です。■用途
1. 薄型光ピックアップ 5. デジタルスチルカメラ 2. 光通信モジュール 6. 小型通信機器 3. 小型センサモジュール 7. E-Book 4. 液晶モジュール1
全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±10%（10サイクル） 耐湿性 高温放置 耐湿負荷寿命 高温負荷寿命 温度サイクル 回転寿命特性■特性
PVZ2/PVA2シリーズ 使用上の注意
■使用上の注意（保管・使用環境）
■使用上の注意（定格上の注意）
1. 製品をレオスタット（部分負荷）でご使用の場合、定格 電力は抵抗値の割合に比例して軽減してください。 2. 最大印加電圧は√(P･R)または最高使用電圧のいずれか 小さい方を超えないでください。 3. 多湿環境の直流条件でご使用の場合は、摺動子側を陽極 （＋）、抵抗素子側を陰極（−）となるよう結線してくだ さい。（PVZシリーズのみ）■使用上の注意（実装上の注意）
次ページに続く1
1. はんだ付け (1) リフローおよびはんだコテによるはんだ付けが可能で す。フローはんだ付けはできません。フローはんだ 付けをしますと、製品の機能が損なわれます。 (2) 当社の標準ランド寸法にて使用してください。 必要以上に大きすぎる場合、はんだ溶融時の表面張力 により位置ずれ発生の原因となります。また、逆に 小さすぎるとはんだ付け強度不足となります。 (3) 標準はんだ付け条件 温度プロファイルをご覧ください。 はんだ付け時間が長すぎたり、はんだ付け温度が高す ぎたりしますと、製品の機能を損なう恐れがあります。 (4) はんだ量が過少・過多にならないようにして、はんだ 付けをしてください。なお、リフローはんだの場合、 クリームはんだの塗布厚は100∼150μmとし、ランド パターンは当社標準寸法を厳守してください。過少の 場合は、はんだ固着強度不足の原因となります。 過多の場合は、はんだブリッジの原因となります。 (5) はんだコテ先が抵抗器の樹脂基板に触れないように留 意してください。コテ先が触れた場合、基板破損の原 因となる恐れがあります。 2. 実装 (1) トリマポテンショメータを基板に取り付ける際、トリ マポテンショメータに4.9N（参考値；500gf）以上の 力を加えないようにしてください。 (2) 基板に大きなソリや曲げを加えた場合トリマポテン ショメータが破損する場合がありますので、基板のソリ、 曲がりを防止する取り扱いをしてください。 (3) プレーサーのノズル寸法は、外径1.5∼1.8mm、 内径1.3mm程度を推奨します。 3. 洗浄 (1) フラックスが摺動面上に付着した場合は、洗浄により フラックスを完全に除去してください。 (2) 洗浄溶剤は、イソプロピルアルコール・エチルアルコ ールが使用可能です。上記以外の溶剤をご使用になる場 合は、実機評価にて十分な性能確認を実施してください。 1. 温度−10℃∼40℃、湿度30∼85%で保管してください。 2. 硫黄や塩素を含まない雰囲気で保管してください。 3. 製品納入後、6ケ月以内にご使用ください。 4. 最小梱包単位は、使用直前まで開封しないでください。 5. 直射日光の当たる所での保管は、避けてください。 6. 当製品は右記の環境および条件ではご使用頂けません。 当製品を下記環境および条件で使用される場合には、 あらかじめ当社までご連絡ください。 (1) 腐食性ガス雰囲気（塩素ガス、硫化水素ガス、アン モニアガス、亜硫酸ガス、酸化窒素ガス） (2) 液体中（水、油、薬液、有機溶剤等) (3) 塵埃の多い所 (4) 直射日光の当たる所 (5) 静電気や電界強度の影響が強い所 (6) 潮風の強い所 (7) その他(1)∼(6)項に準ずる所PVZ2/PVA2シリーズ 使用上の注意
前ページより続く 温度 ( ℃ ) t3 t2 T3 T2 T5 T4 T1 時間 (s) t1 ●リフロー 1. 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成） 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVZ2 PVA2 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 予熱 加熱 ピーク温度 （T5） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T4） ℃ 時間（t3） sec. 限界プロファイル 2 2 245±3 245±3 150∼180 150∼180 60∼120 60∼120 220 220 30∼60 30∼60 2 2 260 260 +5/-0 150∼180 150∼180 60∼120 60∼120 220 220 30∼60 30∼60 限界プロファイル 標準プロファイル 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVZ2 PVA2 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 1 230 max. 150 60∼120 183 30 温度 ( ℃ ) 時間 (s) 標準プロファイル t1 T1 t2 T3 T2 2. 共晶はんだ（63Sn／37Pb組成） （限界プロファイルは鉛フリーはんだ用を参照してください。） ●はんだコテ 標準 シリーズ名 PVZ2 PVA2 コテ先温度 ℃ はんだ時間 sec. コテ電力 w 350±10 3 max. 30 max. 1 回数 回■温度プロファイル
■使用上の注意（取り扱い上の注意）
1. ドライバー溝に合った調整用ドライバーをご使用くださ い。下記ドライバーを推奨いたします。 ・手調整用推奨ドライバー：KMDR190 2. 調整ドライバーは製品に対して垂直に挿入し、ドライバー プレートへのドライバーによる加圧は、許容値4.9N （参考値；500gf）以下にしてください。許容値以上の 圧力を加えた場合、製品を破損したり、機能を損なう 恐れがあります。 3. 電気的有効回転角度内でご使用ください。当製品は、回 転止めがありませんので、電気的有効回転角度を超えて ドライバープレートを回転させた場合、製品の機能を損 なう恐れがあります。 4. ロックペイントを用いて調整位置を固定されたり、製品 全体を樹脂コーティングされる場合は、実機評価にて十 分な性能確認を実施してください。これを怠ると腐食、 接触不良の原因となる恐れがあります。■使用上の注意（その他）
1. 当製品のご使用にあたっては、実際の貴社製品に実装し た状態で必ず評価・確認してください。 2. 当カタログの記載内容を逸脱して当製品を使用されたこ とによって生じた不具合につきましては、当社は保証致 しかねますのでご了承ください｡1
トリマポテンショメータ（半固定可変抵抗器）
SMD開放タイプ 3mm型 PVZ3シリーズ
#2 #1 #3 CLOCKWISE #1 #2 #3 3.1 1.0 0.75 1.0 0.75 2.4±0.1 3.2 3.6 0.5±0.1 1.15 Dia. 2.2 Dia. 3.0 Dia. 1.85±0.1 0.25±0.1 0.1 max. 0.7 0.7(
Tolerance: ±0.3)
in mm PVZ3A #1 #3 3.1 1.85±0.12.1 0.25±0.1 3.2 #2 1.1 1.15 Dia. 3.0 Dia. 2.2 Dia. Soldering Part #2 (Wiper Contact) #1 #3 in mm(
Tolerance : ±0.3)
1.55 0.40 2.4 0.5 3.1 0.8 #2 1.2 #1 #3 0.55 0.55 0.40 0.25 Soldering Part 3.1 3.6 0.55 0.6 ø3.0 ø2.2 ø1.15 PVZ3H2
PVZ3シリーズ
■特長
1. 3端子とも、金めっき金属端子の採用で優れたはんだ付 け性を実現しました。 2. フラックス上がりを防止する基板構造を採用しています。 3. 自動調整にも対応した、コーン形状ドライバープレート を採用しています。 （PVZ3A/PVZ3H/PVZ3Kシリーズ） 4. すべてのシリーズで、高温リフロー対応の高耐熱品 （PVZ3△□□□C01/E01シリーズ）を、商品化しています。 5. 上面調整タイプ（PVZ3A/PVZ3H/PVZ3Gシリーズ） は、裏側電極の面積拡大で、安定したはんだ付け強度確保 と、はんだフィレット用ランドの小型化（高密度実装化） が可能です。 6. ドライバープレートの出荷位置は標準の中点以外も対応 可能です。 7. 当製品には鉛は使用しておりません。 8. RoHS対応品です。■用途
1. 光ピックアップ 6. DVDプレーヤ 2. コードレス電話 7. LCDモジュール 3. FMラジオチューナ 8. カーオーディオ 4. E-Book 9. ヘッドホンステレオ 5. モーター 10. その他小型電子機器 3.1 3.1 0.8 #2 #1 #3 0.55 0.55 1.15±0.10 1.2 3.6 0.4 0.6 0.55 R1.5 2.1±0.1 0.5±0.1 R0.75 #2 (Wiper Contact) #1 #3 CLOCKWISE CIRCUIT(
Tolerance: ±0.3 in mm)
PVZ3G使用温度範囲：-25∼+85℃ はんだ付け方法：リフロー /はんだコテ 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVZ3H221C01 0.1(50℃) 1(230°±10°) エンドレス 220Ω±30% ±500 PVZ3H471C01 0.1(50℃) 1(230°±10°) エンドレス 470Ω±30% ±500 PVZ3H102C01 0.1(50℃) 1(230°±10°) エンドレス 1kΩ±30% ±500 PVZ3H222C01 0.1(50℃) 1(230°±10°) エンドレス 2.2kΩ±30% ±500 PVZ3H472C01 0.1(50℃) 1(230°±10°) エンドレス 4.7kΩ±30% ±500 PVZ3H103C01 0.1(50℃) 1(230°±10°) エンドレス 10kΩ±30% ±500 PVZ3H223C01 0.1(50℃) 1(230°±10°) エンドレス 22kΩ±30% ±500 PVZ3H473C01 0.1(50℃) 1(230°±10°) エンドレス 47kΩ±30% ±500 PVZ3H104C01 0.1(50℃) 1(230°±10°) エンドレス 100kΩ±30% ±500 PVZ3H224C01 0.1(50℃) 1(230°±10°) エンドレス 220kΩ±30% ±500 PVZ3H474C01 0.1(50℃) 1(230°±10°) エンドレス 470kΩ±30% ±500 PVZ3H105C01 0.1(50℃) 1(230°±10°) エンドレス 1MΩ±30% ±500 PVZ3H225C01 0.1(50℃) 1(230°±10°) エンドレス 2.2MΩ±30% ±500 使用温度範囲：-25∼+85℃ はんだ付け方法：リフロー /はんだコテ 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVZ3G221C01 0.1(50℃) 1(230°±10°) エンドレス 220Ω±30% ±500 PVZ3G471C01 0.1(50℃) 1(230°±10°) エンドレス 470Ω±30% ±500 PVZ3G102C01 0.1(50℃) 1(230°±10°) エンドレス 1kΩ±30% ±500 PVZ3G222C01 0.1(50℃) 1(230°±10°) エンドレス 2.2kΩ±30% ±500 PVZ3G472C01 0.1(50℃) 1(230°±10°) エンドレス 4.7kΩ±30% ±500 PVZ3G103C01 0.1(50℃) 1(230°±10°) エンドレス 10kΩ±30% ±500 PVZ3G223C01 0.1(50℃) 1(230°±10°) エンドレス 22kΩ±30% ±500 PVZ3G473C01 0.1(50℃) 1(230°±10°) エンドレス 47kΩ±30% ±500 PVZ3G104C01 0.1(50℃) 1(230°±10°) エンドレス 100kΩ±30% ±500 PVZ3G224C01 0.1(50℃) 1(230°±10°) エンドレス 220kΩ±30% ±500 PVZ3G474C01 0.1(50℃) 1(230°±10°) エンドレス 470kΩ±30% ±500 PVZ3G105C01 0.1(50℃) 1(230°±10°) エンドレス 1MΩ±30% ±500 PVZ3G225C01 0.1(50℃) 1(230°±10°) エンドレス 2.2MΩ±30% ±500 使用温度範囲：-25∼+85℃ はんだ付け方法：リフロー /はんだコテ
2
上面調整品 (H 1.55)
低背上面調整品 (H 1.15)
上面調整品 (H 1.85)
品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVZ3A221C01 0.1(50℃) 1(230°±10°) エンドレス 220Ω±30% ±500 PVZ3A471C01 0.1(50℃) 1(230°±10°) エンドレス 470Ω±30% ±500 PVZ3A102C01 0.1(50℃) 1(230°±10°) エンドレス 1kΩ±30% ±500 PVZ3A222C01 0.1(50℃) 1(230°±10°) エンドレス 2.2kΩ±30% ±500 PVZ3A472C01 0.1(50℃) 1(230°±10°) エンドレス 4.7kΩ±30% ±500 PVZ3A103C01 0.1(50℃) 1(230°±10°) エンドレス 10kΩ±30% ±500 PVZ3A223C01 0.1(50℃) 1(230°±10°) エンドレス 22kΩ±30% ±500 PVZ3A473C01 0.1(50℃) 1(230°±10°) エンドレス 47kΩ±30% ±500 PVZ3A104C01 0.1(50℃) 1(230°±10°) エンドレス 100kΩ±30% ±500 PVZ3A224C01 0.1(50℃) 1(230°±10°) エンドレス 220kΩ±30% ±500 PVZ3A474C01 0.1(50℃) 1(230°±10°) エンドレス 470kΩ±30% ±500 PVZ3A105C01 0.1(50℃) 1(230°±10°) エンドレス 1MΩ±30% ±500 PVZ3A225C01 0.1(50℃) 1(230°±10°) エンドレス 2.2MΩ±30% ±500使用温度範囲：-25∼+85℃
はんだ付け方法：リフロー /はんだコテ
■構造図
PVZ3A
Driver Plate Wiper
Resistive Element Resin Substrate #2-Terminal #3-Terminal #1-Terminal
■構造図
PVZ3G 1.1 0.9 1.9 1.9 0.9 1.0 0.7 1.0 Tolerance : ±0.1(
in mm)
■標準ランドパターン
PVZ3A/PVZ3G/PVZ3H 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVZ3K221E01 0.1(50℃) 1(230°±10°) エンドレス 220Ω±30% ±500 PVZ3K471E01 0.1(50℃) 1(230°±10°) エンドレス 470Ω±30% ±500 PVZ3K102E01 0.1(50℃) 1(230°±10°) エンドレス 1kΩ±30% ±500 PVZ3K222E01 0.1(50℃) 1(230°±10°) エンドレス 2.2kΩ±30% ±500 PVZ3K472E01 0.1(50℃) 1(230°±10°) エンドレス 4.7kΩ±30% ±500 PVZ3K103E01 0.1(50℃) 1(230°±10°) エンドレス 10kΩ±30% ±500 PVZ3K223E01 0.1(50℃) 1(230°±10°) エンドレス 22kΩ±30% ±500 PVZ3K473E01 0.1(50℃) 1(230°±10°) エンドレス 47kΩ±30% ±500 PVZ3K104E01 0.1(50℃) 1(230°±10°) エンドレス 100kΩ±30% ±500 PVZ3K224E01 0.1(50℃) 1(230°±10°) エンドレス 220kΩ±30% ±500 PVZ3K474E01 0.1(50℃) 1(230°±10°) エンドレス 470kΩ±30% ±500 PVZ3K105E01 0.1(50℃) 1(230°±10°) エンドレス 1MΩ±30% ±500 PVZ3K225E01 0.1(50℃) 1(230°±10°) エンドレス 2.2MΩ±30% ±5002
裏面調整品
Driver Plate Wiper #2 Terminal1
4
■構造図
PVZ3HDriver Plate Wiper Resistive Element (Carbon) Resin Substrate #2-Terminal #3-Terminal #1-Terminal
■構造図
PVZ3K 1.5 1.0 4.0 1.0 0.5 3.0 3.0 Dia Tolerance : ±0.1(
in mm)
■標準ランドパターン
PVZ3K 全抵抗値変化 ＋10，−2% 全抵抗値変化 R≦100kΩ：＋2，−10% 全抵抗値変化 100kΩ＜R：＋2，−15% 全抵抗値変化 ±10% 全抵抗値変化 R≦100kΩ：＋2，−10% 全抵抗値変化 100kΩ＜R：＋2，−15% 全抵抗値変化 ±5% 全抵抗値変化 ±10%（10サイクル） 耐湿性 高温放置 耐湿負荷寿命 高温負荷寿命 温度サイクル 回転寿命特性■特性
2
前ページより続くPVZ3シリーズ 使用上の注意
■使用上の注意（保管・使用環境）
■使用上の注意（定格上の注意）
1. 製品をレオスタット（部分負荷）でご使用の場合、定格 電力は抵抗値の割合に比例して軽減してください。 2. 最大印加電圧は√(P･R)または最高使用電圧のいずれか 小さい方を超えないでください。 3. 多湿環境の直流条件でご使用の場合は、摺動子側を陽極 （＋）、抵抗素子側を陰極（−）となるよう結線してくだ さい。■使用上の注意（実装上の注意）
次ページに続く2
1.はんだ付け (1) リフローおよびはんだコテによるはんだ付けが可能で す。フローはんだ付けはできません。フローはんだ 付けをしますと、製品の機能が損なわれます。 (2) 当社の標準ランド寸法にて使用してください。 必要以上に大きすぎる場合、はんだ溶融時の表面張力 により位置ずれ発生の原因となります。また、逆に 小さすぎるとはんだ付け強度不足となります。 (3) はんだ付け条件 温度プロファイルをご覧ください。 はんだ付け時間が長すぎたり、はんだ付け温度が高す ぎたりしますと、製品の機能を損なう恐れがあります。 (4) はんだ量が過少・過多にならないようにして、はんだ 付けをしてください。なお、リフローはんだの場合、 クリームはんだの塗布厚は100∼150μmとし、ランド パターンは当社標準寸法を厳守してください。過少の 場合は、はんだ固着強度不足の原因となります。 過多の場合は、はんだブリッジの原因となります。 (5) はんだコテ先が抵抗器の樹脂基板に触れないように留 意してください。コテ先が触れた場合、基板破損の原 因となる恐れがあります。 2. 実装 (1) トリマポテンショメータを基板に取り付ける際、トリ マポテンショメータに4.9N（参考値;500gf）以上の力 を加えないようにしてください。 (2) 基板に大きなソリや曲げを加えた場合トリマポテン ショメータが破損する場合がありますので、基板の ソリ、曲がりを防止する取り扱いをしてください。 (3) プレーサーのノズル寸法は、外径2.5∼2.8mm、内径 2mm程度を推奨します。 3. 洗浄 (1) フラックスが摺動面上に付着した場合は、洗浄により フラックスを完全に除去してください。 (2) 洗浄溶剤は、イソプロピルアルコール・エチルアル コールが使用可能です。上記以外の溶剤をご使用になる 場合は、実機評価にて十分な性能確認を実施してくだ さい。 1. 温度−10℃∼40℃、湿度30∼85%で保管してください。 2. 硫黄や塩素を含まない雰囲気で保管してください。 3. 製品納入後、6ケ月以内にご使用ください。 4. 最小梱包単位は、使用直前まで開封しないでください。 5. 直射日光の当たる所での保管は、避けてください。 6. 当製品は右記の環境および条件ではご使用頂けません。 当製品を下記環境および条件で使用される場合には、 あらかじめ当社までご連絡ください。 (1) 腐食性ガス雰囲気（塩素ガス、硫化水素ガス、アン モニアガス、亜硫酸ガス、酸化窒素ガス） (2) 液体中（水、油、薬液、有機溶剤等) (3) 塵埃の多い所 (4) 直射日光の当たる所 (5) 静電気や電界強度の影響が強い所 (6) 潮風の強い所 (7) その他(1)∼(6)項に準ずる所PVZ3シリーズ 使用上の注意
前ページより続く 温度 ( ℃ ) t3 t2 T3 T2 T5 T4 T1 時間 (s) t1 ●リフロー 1. 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成） 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVZ3 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 予熱 加熱 ピーク温度 （T5） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T4） ℃ 時間（t3） sec. 限界プロファイル 2 245±3 150∼180 60∼120 220 30∼60 150∼180 60∼120 220 30∼60 260 2 限界プロファイル 標準プロファイル 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVZ3 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 1 230 max. 150 60∼120 183 30 温度 ( ℃ ) 時間 (s) 標準プロファイル t1 T1 t2 T3 T2 2. 共晶はんだ（63Sn／37Pb組成） （限界プロファイルは鉛フリーはんだ用を参照してください。） ●はんだコテ 標準 シリーズ名 PVZ3 コテ先温度 ℃ はんだ時間 sec. コテ電力 w 350±10 3 max. 30 max. 1 回数 回■温度プロファイル
■使用上の注意（取り扱い上の注意）
■使用上の注意（その他）
2
1. 当製品のご使用にあたっては、実際の貴社製品に実装し た状態で必ず評価・確認してください。 2. 当カタログの記載内容を逸脱して当製品を使用されたこ とによって生じた不具合につきましては、当社は保証致 しかねますのでご了承ください｡ 1. ドライバー溝に合った調整用ドライバーをご使用くださ い。下記の市販ドライバーを推奨いたします。 ・手調整用推奨ドライバー （株）ベッセル製：NO.9000+1.7×30 （ムラタ品番：KMDR080） ・自動調整用推奨ドライバービット 東レ（株）製：トレセラム･アジャスター JB-2225 （ムラタ品番：KMBT070） なお、当社にても上記ドライバーはご購入可能です。 その際は（ ）内のムラタ品番をご指定ください｡ 2. 調整ドライバーは製品に対して垂直に挿入し、ドライバー プレートへのドライバーによる加圧は、許容値4.9N （参考値；500gf）以下にしてください。許容値以上の 圧力を加えた場合、製品を破損したり、機能を損なう恐れが あります。 3. 電気的有効回転角度内でご使用ください。当製品は、 回転止めがありませんので、電気的有効回転角度を超えて ドライバープレートを回転させた場合、製品の機能を損なう 恐れがあります。 4. ロックペイントを用いて調整位置を固定されたり、製品 全体を樹脂コーティングされる場合は、実機評価にて十 分な性能確認を実施してください。これを怠ると腐食、 接触不良の原因となる恐れがあります。トリマポテンショメータ（半固定可変抵抗器）
SMD密閉タイプ 3mm型 PVG3シリーズ
1.00±0.15 0.75±0.15 3.4 2.7 3.6 2.2 Dia. 3.6 2.3 0.45 0.4 Depth 0.6 #1 #2 #3 2.0 0.1 Min. Tolerance : ±0.3(
in mm)
#2 #1 #3 CLOCKWISE PVG3A 1.00±0.15 0.75±0.15 3.4 2.7 4.5 2.2 Dia. 3.6 2.3 0.45 0.4 Depth 2.0 #1 #2 #3 0.1 Min. Tolerance : ±0.3(
in mm)
#2 #1 #3 CLOCKWISE PVG3G 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVG3A100C01 0.25(70℃) 1(210°±10°) 250±10° 10Ω±20% ±150 PVG3A200C01 0.25(70℃) 1(210°±10°) 250±10° 20Ω±20% ±150 PVG3A500C01 0.25(70℃) 1(210°±10°) 250±10° 50Ω±20% ±150 PVG3A101C01 0.25(70℃) 1(210°±10°) 250±10° 100Ω±20% ±150 PVG3A201C01 0.25(70℃) 1(210°±10°) 250±10° 200Ω±20% ±150 PVG3A501C01 0.25(70℃) 1(210°±10°) 250±10° 500Ω±20% ±150 PVG3A102C01 0.25(70℃) 1(210°±10°) 250±10° 1kΩ±20% ±150 PVG3A202C01 0.25(70℃) 1(210°±10°) 250±10° 2kΩ±20% ±150 PVG3A502C01 0.25(70℃) 1(210°±10°) 250±10° 5kΩ±20% ±150 PVG3A103C01 0.25(70℃) 1(210°±10°) 250±10° 10kΩ±20% ±150 PVG3A203C01 0.25(70℃) 1(210°±10°) 250±10° 20kΩ±20% ±150 PVG3A503C01 0.25(70℃) 1(210°±10°) 250±10° 50kΩ±20% ±150 PVG3A104C01 0.25(70℃) 1(210°±10°) 250±10° 100kΩ±20% ±150 PVG3A204C01 0.25(70℃) 1(210°±10°) 250±10° 200kΩ±20% ±150 PVG3A504C01 0.25(70℃) 1(210°±10°) 250±10° 500kΩ±20% ±150 PVG3A105C01 0.25(70℃) 1(210°±10°) 250±10° 1MΩ±20% ±150 PVG3A205C01 0.25(70℃) 1(210°±10°) 250±10° 2MΩ±20% ±150 使用温度範囲：-55∼+125℃ はんだ付け方法：リフロー /はんだコテ■特長
1. 密閉構造により、埃や液体から内部をガードし、長期間 安定した特性を確保します。 2. 自動調整に対応したプラス溝を採用しています。 3. ドライバーの挿入性を向上した大口径、深溝ロータを採 用しています。 4. 上面調整品は、3mmサイズ用ランド、4mmサイズ用ラン ドにそのままご使用頂けます。 （4mmサイズ用ランドはガルウイングタイプとなります。） 5. 高温リフローはんだに対応する高耐熱仕様です。 6. カドミウムを含有しないサーメット抵抗体を使用してい るため、RoHS対応品です。また、端子は鉛を含有しない 錫めっき仕様です。■用途
1. 小型センサ 5. プリンタ 2. 光伝送モジュール 6. 小型電源 3. 小型計測器 7. 無線装置 等 4. コピー機 8. E-Book3
上面調整品 (標準品)
品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVG3G100C01 0.25(70℃) 1(210°±10°) 250±10° 10Ω±20% ±150 PVG3G200C01 0.25(70℃) 1(210°±10°) 250±10° 20Ω±20% ±150 PVG3G500C01 0.25(70℃) 1(210°±10°) 250±10° 50Ω±20% ±150 PVG3G101C01 0.25(70℃) 1(210°±10°) 250±10° 100Ω±20% ±150 PVG3G201C01 0.25(70℃) 1(210°±10°) 250±10° 200Ω±20% ±150 PVG3G501C01 0.25(70℃) 1(210°±10°) 250±10° 500Ω±20% ±150 PVG3G102C01 0.25(70℃) 1(210°±10°) 250±10° 1kΩ±20% ±150 PVG3G202C01 0.25(70℃) 1(210°±10°) 250±10° 2kΩ±20% ±150 PVG3G502C01 0.25(70℃) 1(210°±10°) 250±10° 5kΩ±20% ±150 PVG3G103C01 0.25(70℃) 1(210°±10°) 250±10° 10kΩ±20% ±150 PVG3G203C01 0.25(70℃) 1(210°±10°) 250±10° 20kΩ±20% ±150 PVG3G503C01 0.25(70℃) 1(210°±10°) 250±10° 50kΩ±20% ±150 PVG3G104C01 0.25(70℃) 1(210°±10°) 250±10° 100kΩ±20% ±150 PVG3G204C01 0.25(70℃) 1(210°±10°) 250±10° 200kΩ±20% ±150 PVG3G504C01 0.25(70℃) 1(210°±10°) 250±10° 500kΩ±20% ±150 PVG3G105C01 0.25(70℃) 1(210°±10°) 250±10° 1MΩ±20% ±150 PVG3G205C01 0.25(70℃) 1(210°±10°) 250±10° 2MΩ±20% ±150 使用温度範囲：-55∼+125℃ はんだ付け方法：リフロー /はんだコテ M
2
Cover Rotor #2-Terminal #1-Terminal #3-Terminal Ceramic Substrate Wiper Case Resistive Element O-Ring■構造図
PVG3A/PVG3G 1.4 1.1 1.2 1.1 0.9 0.9 2.1 2.1 Tolerance : ±0.1(
in mm)
■標準ランドパターン
PVG3A 1.4 1.1 1.2 1.1 1.3 2.5 2.5 1.3 Tolerance : ±0.1(
in mm)
PVG3G3
上面調整品 (ガルウイングタイプ)
温度サイクル 耐湿性 高周波振動（20G） 衝撃（100G） 高温負荷寿命 低温動作 高温放置 回転寿命特性 全抵抗値変化 ±2％ 電圧設定安定度 ±1％ 全抵抗値変化 ±2％ 電圧設定安定度 ±1％ 絶縁抵抗 10MΩ以上 全抵抗値変化 ±1％ 電圧設定安定度 ±1％ 全抵抗値変化 ±1％ 電圧設定安定度 ±1％ 全抵抗値変化 ±3％または3Ωのいずれか大きい方以下 電圧設定安定度 ±1％ 全抵抗値変化 ±2％ 電圧設定安定度 ±2％ 全抵抗値変化 ±3％ 電圧設定安定度 ±2％ 全抵抗値変化 公称全抵抗値≦100kΩ…±3％または2Ωのいずれか大きい方以下 公称全抵抗値＞100kΩ…＋0/−10%（50サイクル）
■特性
3
PVG3シリーズ 使用上の注意
■使用上の注意（保管・使用環境）
■使用上の注意（定格上の注意）
1. 製品をレオスタット（部分負荷）でご使用の場合、定格 電力は抵抗値の割合に比例して軽減してください。 2. 最大印加電圧は√(P･R)または最高使用電圧のいずれか 小さい方を超えないでください。■使用上の注意（実装上の注意）
1. はんだ付け (1) はんだ付け条件 温度プロファイルをご覧ください。 はんだ付け時間が長すぎたり、はんだ付け温度が高すぎ たりしますと、製品としての機能を損なう恐れがありま す。 (2) フローはんだ付けはしないでください。 フローはんだ付けをしますと機能障害の原因となる恐れ があります。 (3) はんだコテ先が抵抗器のケースに触れないように留意 してください。 はんだコテ先が触れた場合、ケース破損による機能障害 の原因となる恐れがあります。 (4) はんだ量が過少・過多にならないようにして、はんだ 付けをしてください。 過少の場合は、はんだ固着強度不足の原因となります。 過多の場合は、はんだブリッジの原因となります。 2. 実装 (1) 当社の標準ランド寸法にて使用してください。 必要以上に大きすぎる場合、はんだ溶融時の表面張力に より位置ずれ発生の原因となります。また、逆に小さす ぎるとはんだ付け強度不足となります。 (2) トリマポテンショメータを基板に取り付ける際、トリ マポテンショメータに4.9N（参考値；500gf）以上の 力を加えないようにしてください。 (3) 基板に大きなソリや曲げを加えた場合トリマポテンシ ョメータが破損する場合がありますので、基板のソリ、 曲がりを防止する取り扱いをしてください。 (4) プレーサーのノズル寸法は、外径φ2.5∼3.0mm、内 径φ2.0∼2.5mm程度を推奨します。 3. 洗浄 洗浄溶剤は、イソプロピルアルコール・エチルアルコール が使用可能です。上記以外の溶剤をご使用になる場合は、 事前に当社までお問い合わせください。 次ページに続く3
1. 温度−10℃∼40℃、湿度30∼85%で保管してください。 2. 硫黄や塩素を含まない雰囲気で保管してください。 3. 製品納入後、6ケ月以内にご使用ください。 4. 最小梱包単位は、使用直前まで開封しないでください。 5. 直射日光の当たる所での保管は、避けてください。 6. 当製品は右記の環境および条件ではご使用頂けません。 当製品を下記環境および条件で使用される場合には、 あらかじめ当社までご連絡ください。 (1) 腐食性ガス雰囲気（塩素ガス、硫化水素ガス、アン モニアガス、亜硫酸ガス、酸化窒素ガス） (2) 液体中（水、油、薬液、有機溶剤等) (3) 塵埃の多い所 (4) 直射日光の当たる所 (5) 静電気や電界強度の影響が強い所 (6) 潮風の強い所 (7) その他(1)∼(6)項に準ずる所PVG3シリーズ 使用上の注意
前ページより続く 温度 ( ℃ ) t3 t2 T3 T2 T5 T4 T1 時間 (s) t1 ●リフロー 1. 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成） 1 245±3 150∼180 60∼120 220 30∼60 限界プロファイル 標準プロファイル 2 260 +5/-0 150∼180 60∼120 230 30∼50 1 230 150 60∼120 183 30 温度 ( ℃ ) 時間 (s) 標準プロファイル t1 T1 t2 T3 T2 2. 共晶はんだ（63Sn／37Pb組成） （限界プロファイルは鉛フリーはんだ用を参照してください。） ●はんだコテ 標準 コテ先温度 ℃ はんだ時間 sec. コテ電力 W 350±10 3 max. 30 max. 1 回数 回 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVG3 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 予熱 加熱 ピーク温度 （T5） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T4） ℃ 時間（t3） sec. 限界プロファイル 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVG3 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. シリーズ名 PVG3■温度プロファイル
■使用上の注意（取り扱い上の注意）
■使用上の注意（その他）
1. 当製品のご使用にあたっては、実際の貴社製品に実装し た状態で必ず評価・確認してください。 1. ドライバー溝に合った調整用ドライバーをご使用くださ い。下記の市販ドライバーをご推奨いたします。 ・手調整用推奨ドライバー 東レ（株）製：トラセラム・アジャスター SA-2225 （ムラタ品番：KMDR070） ・自動調整用推奨ドライバービット 東レ（株）製：トラセラム・アジャスター JB-2225 （ムラタ品番：KMBT070） なお、当社にても上記ドライバーはご購入可能です。 その際は（ ）内のムラタ品番をご指定ください｡ 2. 接触不良を防止するため、ドライバーによる調整部への 圧は4.9N（参考値；500gf）以下でご使用ください。 3. 調整範囲内の終端部で調整軸に回転止め強度の規格値以 上の回転トルクを加えないでください。 4. 調整後、ペイントロックをされる場合は、塩素、硫黄等 を含まないペイントロック剤（スリーボンド社「1401 シリーズ」など）をご使用ください。 塩素、硫黄等を含むペイントロック剤の場合、製品に 悪影響を及ぼす恐れがあります。なお、ご使用に際して は、実機評価にて充分な性能確認を実施してください。3
トリマポテンショメータ（半固定可変抵抗器）
SMD密閉タイプ 4mm型 PVM4シリーズ
#2 #1 #3 CLOCKWISE #1 #2 #3 4.0 2.7±0.1 (2.4) 4.7 2.0±0.2 0.7 0.75 0.55±0.1 0.6 0.8 1.5 2.4 (0.3) 0.85 1.8 0.85 0.35±0.1 Depth 1.7 3.8 Dia. 1.5 Dia. Tolerance : ±0.3(
in mm)
品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVM4A101C01 0.1(70℃) 1(240°±10°) エンドレス 100Ω±25% ±250 PVM4A201C01 0.1(70℃) 1(240°±10°) エンドレス 200Ω±25% ±250 PVM4A501C01 0.1(70℃) 1(240°±10°) エンドレス 500Ω±25% ±250 PVM4A102C01 0.1(70℃) 1(240°±10°) エンドレス 1kΩ±25% ±250 PVM4A202C01 0.1(70℃) 1(240°±10°) エンドレス 2kΩ±25% ±250 PVM4A502C01 0.1(70℃) 1(240°±10°) エンドレス 5kΩ±25% ±250 PVM4A103C01 0.1(70℃) 1(240°±10°) エンドレス 10kΩ±25% ±250 PVM4A203C01 0.1(70℃) 1(240°±10°) エンドレス 20kΩ±25% ±250 PVM4A503C01 0.1(70℃) 1(240°±10°) エンドレス 50kΩ±25% ±250 PVM4A104C01 0.1(70℃) 1(240°±10°) エンドレス 100kΩ±25% ±250 PVM4A204C01 0.1(70℃) 1(240°±10°) エンドレス 200kΩ±25% ±250 PVM4A504C01 0.1(70℃) 1(240°±10°) エンドレス 500kΩ±25% ±250 PVM4A105C01 0.1(70℃) 1(240°±10°) エンドレス 1MΩ±25% ±250 PVM4A205C01 0.1(70℃) 1(240°±10°) エンドレス 2MΩ±25% ±250 使用温度範囲：-55∼+125℃ はんだ付け方法：フロー /リフロー /はんだコテ4
上面調整品 (標準品)
■特長
1. サーメット抵抗素子です。液体や埃などの厳しい環境下 での使用に適しています。 2. ユニークな密閉構造により、フローはんだ・リフローは んだが可能です。 3. 部品点数3点のシンプル構造で、長期の信頼性を維持し ます。 4. 大型ドライバープレートの採用により、優れたドライ バー挿入性を実現しました。 5. はんだ付け後の洗浄が可能です。 6. 標準品に加えて高特性品（PVM4A□□□D01）も 揃えています。 7. カドミウムを含有しないサーメット抵抗体を使用してい るため、RoHS対応品です。また、端子には鉛を含有して いません。■用途
1. セキュリティ機器 5. ロータリーエンコーダ 2. OA、FA機器 6. 各種センサ機器 3. 計測器 7. RKE 4. 業務用ビデオカメラ品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PVM4A101D01 0.25(70℃) 1(240°±10°) エンドレス 100Ω±20% ±100 PVM4A201D01 0.25(70℃) 1(240°±10°) エンドレス 200Ω±20% ±100 PVM4A501D01 0.25(70℃) 1(240°±10°) エンドレス 500Ω±20% ±100 PVM4A102D01 0.25(70℃) 1(240°±10°) エンドレス 1kΩ±20% ±200 PVM4A202D01 0.25(70℃) 1(240°±10°) エンドレス 2kΩ±20% ±200 PVM4A502D01 0.25(70℃) 1(240°±10°) エンドレス 5kΩ±20% ±200 PVM4A103D01 0.25(70℃) 1(240°±10°) エンドレス 10kΩ±20% ±150 PVM4A203D01 0.25(70℃) 1(240°±10°) エンドレス 20kΩ±20% ±150 PVM4A503D01 0.25(70℃) 1(240°±10°) エンドレス 50kΩ±20% ±150 PVM4A104D01 0.25(70℃) 1(240°±10°) エンドレス 100kΩ±20% ±150 PVM4A204D01 0.25(70℃) 1(240°±10°) エンドレス 200kΩ±20% ±150 PVM4A504D01 0.25(70℃) 1(240°±10°) エンドレス 500kΩ±20% ±150 PVM4A105D01 0.25(70℃) 1(240°±10°) エンドレス 1MΩ±20% ±150 PVM4A205D01 0.25(70℃) 1(240°±10°) エンドレス 2MΩ±20% ±150 使用温度範囲：-55∼+125℃ はんだ付け方法：フロー /リフロー /はんだコテ Rotor #1 Terminal #3 Terminal #2 Terminal Wiper Resistive Element Ceramic Substrate Rubber
■構造図
1.7 1.8 3.2 1.2 3.2 1.1 1.6 1.1(
Tolerance : ±0.1 in mm)
■標準ランドパターン
全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±10%（20サイクル） 全抵抗値変化 ±2% 全抵抗値変化 ±2% 全抵抗値変化 ±3% 全抵抗値変化 ±3% 全抵抗値変化 ±2% 全抵抗値変化 ±5%（100サイクル） 耐湿性 高温放置 耐湿負荷寿命 高温負荷寿命 温度サイクル 回転寿命特性 PVM4ApppD01 PVM4ApppC01 Item■特性
4
上面調整品 (高特性品)
PVM4シリーズ 使用上の注意
■使用上の注意（保管・使用環境）
■使用上の注意（定格上の注意）
1. 製品をレオスタット（部分負荷）でご使用の場合、定格 電力は抵抗値の割合に比例して軽減してください。 2. 最大印加電圧は√(P･R)または最高使用電圧のいずれか 小さい方を超えないでください。■使用上の注意（実装上の注意）
4
1. はんだ付け (1) リフロー・フローおよびはんだコテによるはんだ付け が可能です。 (2) 当社の標準ランド寸法にて使用してください。 必要以上に大きすぎる場合、はんだ溶融時の表面張力に より位置ずれ発生の原因となります。また、逆に小さす ぎるとはんだ付け強度不足となります。 (3) はんだ付け条件 温度プロファイルをご覧ください。 はんだ付け時間が長すぎたり、はんだ付け温度が高すぎ たりしますと、製品の機能を損なう恐れがあります。 (4) はんだ量が過少・過多にならないようにして、はんだ 付けをしてください。なお、リフローはんだの場合、ク リームはんだの塗布厚は100∼150μmとし、ランドパ ターンは当社標準寸法を厳守してください。 過少の場合は、はんだ固着強度不足の原因となります。 過多の場合は、はんだブリッジの原因となります。 (5) はんだコテ先が抵抗器の樹脂基板に触れないように留 意してください。 コテ先が触れた場合、基板破損の原因となる恐れがあり ます。 2. 実装 (1) トリマポテンショメータを基板に取り付ける際、トリ マポテンショメータに9.8N（参考値；1kgf）以上の力を 加えないようにしてください。 (2) 基板に大きなソリや曲げを加えた場合トリマポテンシ ョメータが破損する場合がありますので、基板のソリ、 曲がりを防止する取り扱いをしてください。 (3) プレーサーのノズル寸法は、外径φ4.0mm、 内径φ2mm程度をご推奨いたします。 3. 洗浄 イソプロピルアルコール・エチルアルコールで洗浄でき ます。その他の溶剤をご使用になる場合は、事前に当社 までお問い合わせください。 1. 温度−10℃∼40℃、湿度30∼85%で保管してください。 2. 硫黄や塩素を含まない雰囲気で保管してください。 3. 製品納入後、6ケ月以内にご使用ください。 4. 最小梱包単位は、使用直前まで開封しないでください。 5. 直射日光の当たる所での保管は、避けてください。 6. 当製品は右記の環境および条件ではご使用頂けません。 当製品を下記環境および条件で使用される場合には、 あらかじめ当社までご連絡ください。 (1) 腐食性ガス雰囲気（塩素ガス、硫化水素ガス、アン モニアガス、亜硫酸ガス、酸化窒素ガス） (2) 液体中（水、油、薬液、有機溶剤等) (3) 塵埃の多い所 (4) 直射日光の当たる所 (5) 静電気や電界強度の影響が強い所 (6) 潮風の強い所 (7) その他(1)∼(6)項に準ずる所PVM4シリーズ 使用上の注意
●フロー 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成）、共晶はんだ（63Sn／37Pb組成） 標準プロファイル 予熱 加熱 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 150 60∼120 250 5 max. 1 温度 ( ℃ ) t1 t2 T3 T2 T1 時間 (s) 限界プロファイル 標準プロファイル フロー回数 回 限界プロファイル 予熱 加熱 温度（T1） ℃ 時間（t1） sec. 温度（T3） ℃ 時間（t2） sec. 150 60∼120 265±3 5 max. 2 フロー回数 回 温度 ( ℃ ) t3 t2 T3 T2 T5 T4 T1 時間 (s) t1 ●リフロー 1. 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成） 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 2 245±3 150∼180 60∼120 220 30∼60 限界プロファイル 標準プロファイル 予熱 加熱 ピーク温度 （T5） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T4） ℃ 時間（t3） sec. 限界プロファイル 2 260 +5/-0 150∼180 60∼120 230 30∼50 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 1 回 230 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 150 60∼120 183 30 温度 ( ℃ ) 時間 (s) 標準プロファイル t1 T1 t2 T3 T2 2. 共晶はんだ（63Sn／37Pb組成） （限界プロファイルは鉛フリーはんだ用を参照してください。） ●はんだコテ 標準 コテ先温度 ℃ はんだ時間 sec. コテ電力 w 350±10 3 max. 30 max. 1 回数 回 シリーズ名 PVM4 シリーズ名 PVM4 シリーズ名 PVM4 シリーズ名 PVM4■温度プロファイル
4
PVM4シリーズ 使用上の注意
■使用上の注意（取り扱い上の注意）
1. ドライバー溝に合った調整用ドライバーをご使用くださ い。下記の市販ドライバーをご推奨いたします。 ・手調整用推奨ドライバー （株）ベッセル製：No.9000-2.6×30 （ムラタ品番：KMDR120） なお、当社にても上記ドライバーはご購入可能です。 その際は（ ）内のムラタ品番をご指定ください｡ 2. ドライバープレートへのドライバーによる加圧は、許容 値4.9N（参考値；500gf）以下にしてください。許容値 以上の圧力を加えた場合、製品を破損したり、機能を損 なう恐れがあります。 3. PVM4シリーズは、電気的有効回転角度内でご使用くだ さい。当製品は、回転止めがありませんので、電気的有 効回転角度を超えてドライバープレートを回転させた場 合、製品の機能を損なう恐れがあります。 4. 調整後、ペイントロックをされる場合は、塩素、硫黄等 を含まないペイントロック剤（スリーボンド社「1401 シリーズ」など）をご使用ください。 塩素、硫黄等を含むペイントロック剤の場合、製品に 悪影響を及ぼす恐れがあります。なお、ご使用に際して は、実機評価にて充分な性能確認を実施してください。■使用上の注意（その他）
1. 当製品のご使用にあたっては、実際の貴社製品に実装し た状態で必ず評価・確認してください。 2. 当カタログの記載内容を逸脱して当製品を使用されたこ とによって生じた不具合につきましては、当社は保証致 しかねますのでご了承ください｡4
トリマポテンショメータ（半固定可変抵抗器）
SMD密閉タイプ 多回転型 PVG5シリーズ
4.8 5.1 3.5 3.9 0.9 Marking 0.2 2.4 1.2 2.6 3-0.9 2-0.7 1.1 2-0.7 0.5 2.5 ADJ. Slot Dia. ø1.5 Width 0.6 Depth 0.5 #2 #3 #1 #2 (Wiper) #1 #3 Clockwise Circuit(
Tolerance: ±0.3 in mm)
PVG5A(
Tolerance: ±0.3 in mm)
1.2 2.4 2.3 4.9 3.7 1.1 2-0.7 2.6 4.8 3-0.9 3-0.7 0.50 #2 (Wiper) #1 #3 Clockwise #1 #2 #3 ADJ. Slot Dia. ø1.5 Width 0.6 Depth 0.5 Circuit Marking PVG5H 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 全抵抗値 抵抗温度係数 (ppm/℃) PVG5A100C03 0.25(70℃) 11 10Ω±10% ±150 PVG5A200C03 0.25(70℃) 11 20Ω±10% ±150 PVG5A500C03 0.25(70℃) 11 50Ω±10% ±150 PVG5A101C03 0.25(70℃) 11 100Ω±10% ±150 PVG5A201C03 0.25(70℃) 11 200Ω±10% ±150 PVG5A501C03 0.25(70℃) 11 500Ω±10% ±150 PVG5A102C03 0.25(70℃) 11 1kΩ±10% ±150 PVG5A202C03 0.25(70℃) 11 2kΩ±10% ±150 PVG5A502C03 0.25(70℃) 11 5kΩ±10% ±150 PVG5A103C03 0.25(70℃) 11 10kΩ±10% ±150 PVG5A203C03 0.25(70℃) 11 20kΩ±10% ±150 PVG5A503C03 0.25(70℃) 11 50kΩ±10% ±150 PVG5A104C03 0.25(70℃) 11 100kΩ±10% ±150 PVG5A204C03 0.25(70℃) 11 200kΩ±10% ±150 PVG5A504C03 0.25(70℃) 11 500kΩ±10% ±150 PVG5A105C03 0.25(70℃) 11 1MΩ±10% ±150 PVG5A205C03 0.25(70℃) 11 2MΩ±10% ±150 使用温度範囲：-55∼+125℃ はんだ付け方法：リフロー /はんだコテ■特長
1. 密閉構造により、埃や液体から内部をガードし、長期間 安定した特性を確保します。 2. リフローはんだ付けが可能です。 3. はんだ付け後の超音波洗浄が可能です。 4. クラッチ機構により、異常回転時の摺動子破損を防止 します。 5. 上面調整タイプと側面調整タイプを揃えています。 6. 多回転リードタイプ品の約1/5∼1/2の体積と超小型です。 7. カドミウムを含有しないサーメット抵抗体を使用してい るため、RoHS対応品です。また、端子は鉛を含有しない 錫めっき仕様です。■用途
1. 計測機器 4. 電源 2. 医療機器 5. 携帯電話の基地局機器 3. センサ 6. OA機器5
上面調整品
品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 全抵抗値 抵抗温度係数 (ppm/℃) PVG5H100C03 0.25(70℃) 11 10Ω±10% ±150 PVG5H200C03 0.25(70℃) 11 20Ω±10% ±150 PVG5H500C03 0.25(70℃) 11 50Ω±10% ±150 PVG5H101C03 0.25(70℃) 11 100Ω±10% ±150 PVG5H201C03 0.25(70℃) 11 200Ω±10% ±150 PVG5H501C03 0.25(70℃) 11 500Ω±10% ±150 PVG5H102C03 0.25(70℃) 11 1kΩ±10% ±150 PVG5H202C03 0.25(70℃) 11 2kΩ±10% ±150 PVG5H502C03 0.25(70℃) 11 5kΩ±10% ±150 PVG5H103C03 0.25(70℃) 11 10kΩ±10% ±150 PVG5H203C03 0.25(70℃) 11 20kΩ±10% ±150 PVG5H503C03 0.25(70℃) 11 50kΩ±10% ±150 PVG5H104C03 0.25(70℃) 11 100kΩ±10% ±150 PVG5H204C03 0.25(70℃) 11 200kΩ±10% ±150 PVG5H504C03 0.25(70℃) 11 500kΩ±10% ±150 PVG5H105C03 0.25(70℃) 11 1MΩ±10% ±150 PVG5H205C03 0.25(70℃) 11 2MΩ±10% ±150 使用温度範囲：-55∼+125℃ はんだ付け方法：リフロー /はんだコテ #2 Terminal Case Gear Adjustment Screw Resistive Element Wiper Ceramic Substrate #1, #3 Terminal
■構造図
2.0 2.25 2.25 1.3 1.2 1.3 1.6 1.6(
Tolerance: ±0.1 in mm)
■標準ランドパターン
PVG5A(
Tolerance: ±0.1 in mm)
2.0 2.8 2.8 1.3 1.0 1.3 1.6 1.6 PVG5H5
側面調整品
全抵抗値変化 ±2% 電圧設定安定度 ±1% 全抵抗値変化 ±2% 絶縁抵抗 10MΩ以上 全抵抗値変化 ±1% 電圧設定安定度 ±1% 全抵抗値変化 ±1% 電圧設定安定度 ±1% 全抵抗値変化 ±3%または3Ωのいずれか大きい方以下 電圧設定安定度 ±1% 全抵抗値変化 ±1% 電圧設定安定度 ±1% 全抵抗値変化 ±2% 電圧設定安定度 ±1% 全抵抗値変化 ±3%または3Ωのいずれか大きい方以下（100サイクル） 温度サイクル 耐湿性 高周波振動（20G） 衝撃（100G） 高温負荷寿命特性 低温動作特性 高温放置 回転寿命特性
■特性
5
PVG5シリーズ 使用上の注意
■使用上の注意（保管・使用環境）
■使用上の注意（定格上の注意）
1. 製品をレオスタット（部分負荷）でご使用の場合、定格 電力は抵抗値の割合に比例して軽減してください。 2. 最大印加電圧は√(P･R)または最高使用電圧のいずれか 小さい方を超えないでください。■使用上の注意（実装上の注意）
1. はんだ付け (1) はんだ付け条件 温度プロファイルをご覧ください。 はんだ付け時間が長すぎたり、はんだ付け温度が高すぎ たりしますと、製品としての機能を損なう恐れがありま す。 (2) フローはんだ付けはしないでください。 フローはんだ付けをしますと、電気的調整部にはんだが 付着する等の、機能障害の原因となる恐れがあります。 (3) はんだコテ先が抵抗器のケースに触れないように留意 してください。 はんだコテ先が触れた場合、ケース破損による機能障害 の原因となる恐れがあります。 (4) はんだ量が過少・過多にならないようにして、はんだ 付けをしてください。 過少の場合は、はんだ固着強度不足の原因となります。 過多の場合は、はんだブリッジの原因となります。 2. 実装 (1) 当社の標準ランド寸法にて使用してください。 必要以上に大きすぎる場合、はんだ溶融時の表面張力に より位置ずれ発生の原因となります。また、逆に小さす ぎるとはんだ付け強度不足となります。 (2) トリマポテンショメータを基板に取り付ける際、トリ マポテンショメータに9.8N（参考値; 1kgf）以上の力 を加えないようにしてください。 (3) 基板に大きなソリや曲げを加えた場合トリマポテンシ ョメータが破損する場合がありますので、基板のソリ、 曲がりを防止する取り扱いをしてください。 (4) プレーサーのノズル寸法は、外径φ4mm、内径φ2mm 程度をご推奨いたします。 3. 洗浄 洗浄溶剤は、イソプロピルアルコール・エチルアルコール が使用可能です。上記以外の溶剤をご使用になる場合は、 事前に当社までお問い合わせください。 次ページに続く5
1. 温度−10℃∼40℃、湿度30∼85%で保管してください。 2. 硫黄や塩素を含まない雰囲気で保管してください。 3. 製品納入後、6ケ月以内にご使用ください。 4. 最小梱包単位は、使用直前まで開封しないでください。 5. 直射日光の当たる所での保管は、避けてください。 6. 当製品は右記の環境および条件ではご使用頂けません。 当製品を下記環境および条件で使用される場合には、 あらかじめ当社までご連絡ください。 (1) 腐食性ガス雰囲気（塩素ガス、硫化水素ガス、アン モニアガス、亜硫酸ガス、酸化窒素ガス） (2) 液体中（水、油、薬液、有機溶剤等) (3) 塵埃の多い所 (4) 直射日光の当たる所 (5) 静電気や電界強度の影響が強い所 (6) 潮風の強い所 (7) その他(1)∼(6)項に準ずる所PVG5シリーズ 使用上の注意
前ページより続く 温度 ( ℃ ) t3 t2 T3 T2 T5 T4 T1 時間 (s) t1 ●リフロー 1. 鉛フリーはんだ（96.5Sn／3.0Ag／0.5Cu組成） 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVG5 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 予熱 加熱 ピーク温度 （T5） リフロー 回数 回 ℃ 温度（T1） ℃ 時間（t1） sec. 温度（T4） ℃ 時間（t3） sec. 限界プロファイル 2 245±3 150∼180 60∼120 220 30∼60 150∼180 60∼120 230 30∼50 260 +5/-0 2 限界プロファイル 標準プロファイル 標準プロファイル 予熱 加熱 ピーク温度 （T3） リフロー 回数 回 ℃ シリーズ名 PVG5 温度（T1） ℃ 時間（t1） sec. 温度（T2） ℃ 時間（t2） sec. 1 230 max. 150 60∼120 183 30 温度 ( ℃ ) 時間 (s) 標準プロファイル t1 T1 t2 T3 T2 2. 共晶はんだ（63Sn／37Pb組成） （限界プロファイルは鉛フリーはんだ用を参照してください。） ●はんだコテ 標準 シリーズ名 PVG5 コテ先温度 ℃ はんだ時間 sec. コテ電力 w 350±10 3 max. 30 max. 1 回数 回■温度プロファイル
■使用上の注意（取り扱い上の注意）
■使用上の注意（その他）
1. 当製品のご使用にあたっては、実際の貴社製品に実装し た状態で必ず評価・確認してください。 2. 当カタログの記載内容を逸脱して当製品を使用されたこ とによって生じた不具合につきましては、当社は保証致5
1. ドライバー溝に合った調整用ドライバーをご使用くださ い。下記の市販ドライバーをご推奨いたします。 ＜PVG5シリーズ＞ (株)ベッセル製：NO.9000-1.3×30 （ムラタ品番：KMDR130） なお、当社にても上記ドライバーはご購入可能です。 その際は（ ）内のムラタ品番をご指定ください｡ 2. 接触不良を防止するため、ドライバーによる調整部への 加圧は4.9N（参考値; 500gf）以下でご使用ください。 3. 調整後、ペイントロックをされる場合は、塩素、硫黄等 を含まないペイントロック剤（スリーボンド社「1401 シリーズ」など）をご使用ください。 塩素、硫黄等を含むペイントロック剤の場合、製品に 悪影響を及ぼす恐れがあります。なお、ご使用に際して は、実機評価にて充分な性能確認を実施してください。トリマポテンショメータ（半固定可変抵抗器）
リード密閉タイプ 1回転型 PV32シリーズ
#1 #2 #3 0.6 2.8 Dia. 4.1±0.3 4.6±0.3 0.35 max. 8.0±1.0 0.4 CL 90°±6° 6.6±0.5 Dia. 2.5 2.5 1.0 Depth 3–0.5±0.1 Dia. 0.9 Dia. max.(
Tolerance : ±0.3)
in mm #2 #1 #3 CLOCKWISE PV32H #2 #1 #3 CLOCKWISE #1 #2 #3 6.9 5.9±0.4 5.0±1.0 2.5 0.6 1.0 Depth 6.0±1.0 4.7±0.3 8.0±0.3 0.2±0.1 2.8 Dia. 5.0 6.4±0.4 3–0.5±0.1 Dia. 2.5 2.5 1.0 Tolerance : ±0.3(
in mm)
PV32N 品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PV32H100A01 0.5(70℃) 1(230°±5°) 270±5° 10Ω±20% ±100 PV32H200A01 0.5(70℃) 1(230°±5°) 270±5° 20Ω±20% ±100 PV32H500A01 0.5(70℃) 1(230°±5°) 270±5° 50Ω±20% ±100 PV32H101A01 0.5(70℃) 1(230°±5°) 270±5° 100Ω±20% ±100 PV32H201A01 0.5(70℃) 1(230°±5°) 270±5° 200Ω±20% ±100 PV32H501A01 0.5(70℃) 1(230°±5°) 270±5° 500Ω±20% ±100 PV32H102A01 0.5(70℃) 1(230°±5°) 270±5° 1kΩ±20% ±100 PV32H202A01 0.5(70℃) 1(230°±5°) 270±5° 2kΩ±20% ±100 PV32H502A01 0.5(70℃) 1(230°±5°) 270±5° 5kΩ±20% ±100 PV32H103A01 0.5(70℃) 1(230°±5°) 270±5° 10kΩ±20% ±100 PV32H203A01 0.5(70℃) 1(230°±5°) 270±5° 20kΩ±20% ±100 PV32H503A01 0.5(70℃) 1(230°±5°) 270±5° 50kΩ±20% ±100 PV32H104A01 0.5(70℃) 1(230°±5°) 270±5° 100kΩ±20% ±100 PV32H204A01 0.5(70℃) 1(230°±5°) 270±5° 200kΩ±20% ±100 PV32H504A01 0.5(70℃) 1(230°±5°) 270±5° 500kΩ±20% ±100 PV32H105A01 0.5(70℃) 1(230°±5°) 270±5° 1MΩ±20% ±100 PV32H205A01 0.5(70℃) 1(230°±5°) 270±5° 2MΩ±20% ±100 PV32H505A01 0.5(70℃) 1(230°±5°) 270±5° 5MΩ±20% ±100 使用温度範囲：-55∼+125℃ はんだ付け方法：フロー /はんだコテ6
上面調整品
■特長
1. 丸型形状により、同じ6mm角型形状より実装面積が小型 化できます。 2. 密閉構造により、埃や液体から内部をガードし、長期間 安定した特性を確保します。 3. はんだ付け後の超音波洗浄が可能です。 4. UL規格適合樹脂94V-0を使用しています。 5. RoHS対応品です。■用途
1. HDTV 5. プリンタ 2. 業務用カメラ 6. センサ 3. CATV 7. 電源 4. FAX品番 定格電力 (W) 調整回転数 (電気的有効回転角度) 機械的回転角度 全抵抗値 抵抗温度係数 (ppm/℃) PV32N100A01 0.5(70℃) 1(230°±5°) 270±5° 10Ω±20% ±100 PV32N200A01 0.5(70℃) 1(230°±5°) 270±5° 20Ω±20% ±100 PV32N500A01 0.5(70℃) 1(230°±5°) 270±5° 50Ω±20% ±100 PV32N101A01 0.5(70℃) 1(230°±5°) 270±5° 100Ω±20% ±100 PV32N201A01 0.5(70℃) 1(230°±5°) 270±5° 200Ω±20% ±100 PV32N501A01 0.5(70℃) 1(230°±5°) 270±5° 500Ω±20% ±100 PV32N102A01 0.5(70℃) 1(230°±5°) 270±5° 1kΩ±20% ±100 PV32N202A01 0.5(70℃) 1(230°±5°) 270±5° 2kΩ±20% ±100 PV32N502A01 0.5(70℃) 1(230°±5°) 270±5° 5kΩ±20% ±100 PV32N103A01 0.5(70℃) 1(230°±5°) 270±5° 10kΩ±20% ±100 PV32N203A01 0.5(70℃) 1(230°±5°) 270±5° 20kΩ±20% ±100 PV32N503A01 0.5(70℃) 1(230°±5°) 270±5° 50kΩ±20% ±100 PV32N104A01 0.5(70℃) 1(230°±5°) 270±5° 100kΩ±20% ±100 PV32N204A01 0.5(70℃) 1(230°±5°) 270±5° 200kΩ±20% ±100 PV32N504A01 0.5(70℃) 1(230°±5°) 270±5° 500kΩ±20% ±100 PV32N105A01 0.5(70℃) 1(230°±5°) 270±5° 1MΩ±20% ±100 PV32N205A01 0.5(70℃) 1(230°±5°) 270±5° 2MΩ±20% ±100 PV32N505A01 0.5(70℃) 1(230°±5°) 270±5° 5MΩ±20% ±100 使用温度範囲：-55∼+125℃ はんだ付け方法：フロー /はんだコテ "O"-Ring Resistive Element Rotor Cover Terminal Wiper Ceramic Substrate
■構造図
(1) (3) (2) 2.5 2.5 3-0.9 Tolerance: ±0.1 in mm■標準取り付け穴寸法図
PV32H (3) (1) (2) 2.5 3-0.9 2.5 2.5 Tolerance: ±0.1 in mm PV32N6
側面調整品
全抵抗値変化 ±2% 電圧設定安定度 ±1% 全抵抗値変化 ±2% 絶縁抵抗 100MΩ以上 全抵抗値変化 ±1% 電圧設定安定度 ±1% 全抵抗値変化 ±1% 電圧設定安定度 ±1% 全抵抗値変化 ±2% 電圧設定安定度 ±2% 全抵抗値変化 ±2% 電圧設定安定度 ±1% 全抵抗値変化 ±2% 電圧設定安定度 ±1% 全抵抗値変化 ±4%（200サイクル） 温度サイクル 耐湿性 高周波振動（20G） 衝撃（100G） 高温負荷寿命特性 低温動作特性 高温放置 回転寿命特性
