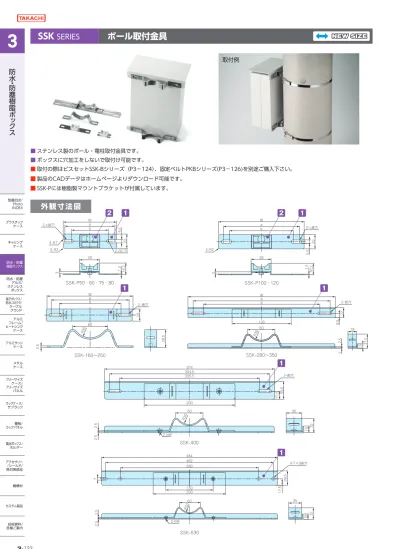

SSK SERIES ポール取付金具防水防塵樹脂ボック3-123 ス型番目次 / Photo INDEX プラスチックケースキャリングケース防水防塵樹脂ボックス防水防塵アルミ / ステンレスボックス端子ボックス / 防水コネクタ / ケーブルグランドアルミフレーム / ヒートシンク

(1)

3-123

防水

・

防塵樹脂ボ

ッ

ク

ス

型番目次/ Photo INDEX プラスチックケースキャリングケース防水・防塵樹脂ボックス防水・防塵アルミ/ ステンレスボックス端子ボックス/ 防水コネクタ/ ケーブルグランドアルミフレーム/ ヒートシンクケースアルミサッシケースメタルケースフリーサイズケース/ フリーサイズパネルラックケース/ サブラック棚板/ ラックパネル電池ボックス/ ホルダーアクセサリー /シールド/ 熱対策部品機構材カスタム製品技術資料/ 各種ご案内 16.2

SSK-P100・120

20 1.2 3 28 5.5 4-R2 2-c長穴 W a b

SSK-280～350

2-長穴 9.5 22 19 10 31.5 2 2.5 130 W a b 60 R30

SSK-400

2-長穴 2.5 2.5 200 60 374 17.5 39.5 354.5 305.5 R30 2-M6 35 15 32

SSK-160～250

2-長穴 20 W 2.5 29.5 a b 60 R30 16.2

SSK-P50・60・75・80

20 W a b 4-R1 2-c長穴 1.2 3 28 5.5 2-R2.75 4-R2 484

SSK-530

7 130 200 17.5 39.5 35 15 32 2-M6 2.5 2.5 462 380 60 R30 4-7×9長穴

■

ステンレス製のポール・電柱取付金具です。

■

ボックスに穴加工をしないで取付け可能です。

■

取付の際はビスセットSSK-Bシリーズ（P3−124）、固定ベルトPKBシリーズ(P3−126)を別途ご購入下さい。

取付例

▪ 製品のCADデータはホームページよりダウンロード可能です。

外観寸法図

SSK

SERIES

ポール取付金具

2

▪ SSK-Pには樹脂製マウントブラケットが付属しています。

1

2

1

(2)

3-124

防水

・

防塵樹脂ボ

ッ

ク

ス

型番目次/ Photo INDEX プラスチックケースキャリングケース防水・防塵樹脂ボックス防水・防塵アルミ/ ステンレスボックス端子ボックス/ 防水コネクタ/ ケーブルグランドアルミフレーム/ ヒートシンクケースアルミサッシケースメタルケースフリーサイズケース/ フリーサイズパネルラックケース/ サブラック棚板/ ラックパネル電池ボックス/ ホルダーアクセサリー /シールド/ 熱対策部品機構材カスタム製品技術資料/ 各種ご案内

構成内容

No.

名　称

個　数

材　質

色 / 表面処理

1 取付金具　　　　　

2 ステンレス SUS304　

バレル研磨　　

2 マウントブラケット

2 ASA樹脂（耐候性樹脂）

ホワイトグレー

■

付属の取付ビスはBCAP・BCAK・BCAR・BCPC・BCPK・BCPRシリーズ用になります。その他のボックスを取付けるには、別途SSK-Bシリーズをご購入下さい。

■

ポール取付金具用のビスセットです。SSK 型ポール取付金具と一緒にご利用下さい。

■

対応ボックス、金具、ビスセットの選定はP3−125 をご参照下さい。

■

材質 / 表面処理：ステンレス / 無処理

SSK-B

SERIES

SSK用ビスセット

型番・標準価格

型　番

付属ビス

対応ボックス

入　数

標準価格 / 袋

SSK-B4-15N

M4×15 ナベビス、ナット　　　　　　

BCAS060905 ～ 212310

4 / 袋

210 SSK-B4-25N

M4×25 ナベビス、ナット　　　　　　

SPCP シリーズ・SPCM シリーズ

4 / 袋

220 SSK-B5-10

M5×10 バインドビス　　　　　　　　

BCAL シリーズ

4 / 袋

110 SSK-B5-35NS

M5×35 ナベビス、ナット、スペーサー

OPCM シリーズ・WPCM シリーズ・RPCP シリーズ

_{OPCP シリーズ・OABP シリーズ・WPCP シリーズ・WABP シリーズ}

4 / 袋

1,190

SSK-B6-40NS

M6×40 ナベビス、ナット、スペーサー

OPCM シリーズ・WPCM シリーズ・RPCP シリーズ

_{OPCP シリーズ・OABP シリーズ・WPCP シリーズ・WABP シリーズ}

4 / 袋

1,270

■

ボックスへの取付け方法は下記3種類になります。

BCAS050604、050605

M5 バインドビスインサートナット止め

SSK-B5-10

SSK-P付属ビス使用

M4/M5/M6 ナベビス、ナット

SSK-B4-15N

SSK-B4-25N

SSK-B5-35NS

SSK-B6-40NS

※SSK-B5-35NS、SSK-B6-40NS にはスペーサーが同梱されています。

　ルーフ（SRシリーズ）を使用する際にご利用下さい。

　取付の詳細はP3－125をご覧下さい。

オプション部品

型番・寸法・標準価格

型　番

W

a

b

c

対応ベルト

入　数

標準価格 / 袋

SSK-P50

50

44.5

36.5 5.5× 9

PKB-10P、PKB-10S

2 / 袋

1,450

SSK-P60

60

54.5

46.5 5.5× 9

PKB-10P、PKB-10S

2 / 袋

1,550

SSK-P75

75

69.5

53.5 5.5×12.5

PKB-10P、PKB-10S

2 / 袋

1,650

SSK-P80

80

74.5

64.5 5.5×10.5

PKB-10P、PKB-10S

2 / 袋

1,650

SSK-P100

100

88.1

76.5 5.5×11.3

PKB-10P、PKB-10S

2 / 袋

1,720

SSK-P120

120

106.5

88.5 5.5×14.5

PKB-10P、PKB-10S

2 / 袋

1,890

SSK-160

142

129.5

101 −

PKB-10P、PKB-10S

2 / 袋

2,510

SSK-170

152

142.3

101 −

PKB-10P、PKB-10S

2 / 袋

2,620

SSK-200

174

161.5

112.5 −

PKB-10P、PKB-10S

2 / 袋

2,680

SSK-210

192

180.5

131.5 −

PKB-10P、PKB-10S

2 / 袋

2,840

SSK-250

230

215.5

166.5 −

PKB-10P、PKB-10S

2 / 袋

3,100

SSK-280

260

244.5

195.5 −

PKB-10P、PKB-10S

2 / 袋

3,550

SSK-300

280

264.5

215.5 −

PKB-10P、PKB-10S

2 / 袋

3,670

SSK-350

324

302.5

253.5 −

PKB-10P、PKB-10S

2 / 袋

4,180

SSK-400

374

354.5

305.5 −

PKB-20S

2 / 袋

6,200

SSK-530

484

462

380 7×9

PKB-20S

2 / 袋

7,430

NEW NEW NEW NEW NEW NEW

03 防水防塵樹脂.indd 124

16/09/23 13:35

(3)

3-125

防水

・

防塵樹脂ボ

ッ

ク

ス

ポール取付金具・ビスセット対応表

SPCP・SABP・SPCM シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

SPCP

SABP

SPCM

081304、081305

081306、081308

081310、081313

SSK-P75

SSK-120

SSK-B4-25N

101004、101006

SSK-P100

SSK-B4-25N

131304、131305

131306、131308

131310、131313

SSK-160

SSK-B4-25N

131804、131805

131806、131808

131810、131813、131815

SSK-160

SSK-200

SSK-B4-25N

181808、181810

181813、181815

SSK-200

SSK-B4-25N

182508、182510、182515 SSK-200

SSK-280

SSK-B4-25N

BCAS シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

BCAS

050604、050605

SSK-P50

SSK-P60

付属ビス使用

060905

SSK-P60

SSK-P100

SSK-B4-15N

071005

SSK-P75

SSK-P100

SSK-B4-15N

080806

SSK-P75

SSK-B4-15N

081104、081107

081108、081110

SSK-P75

SSK-P120

SSK-B4-15N

081307、081308

SSK-P75

SSK-160

SSK-B4-15N

081807、081808

SSK-P75

SSK-210

SSK-B4-15N

082507、082508

SSK-P75

SSK-280

SSK-B4-15N

101007、101010

SSK-P100

SSK-B4-15N

101807

SSK-P100

SSK-210

SSK-B4-15N

102007

SSK-P100

SSK-250

SSK-B4-15N

102307

SSK-P100

SSK-250

SSK-B4-15N

121207、121210

SSK-P120

SSK-200

SSK-B4-15N

141709

SSK-160

SSK-200

SSK-B4-15N

142309

SSK-160

SSK-250

SSK-B4-15N

151507、151510

SSK-170

SSK-B4-15N

152004、152007

152020、152013、152016 SSK-170

SSK-250

SSK-B4-15N

152510、152513

SSK-170

SSK-280

SSK-B4-15N

161607

SSK-170

SSK-B4-15N

202010、202013

202016、202019

SSK-250

SSK-B4-15N

212310

SSK-250

SSK-B4-15N

BCAL シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

BCAL

191913

SSK-P120

SSK-200

SSK-B5-10

192813、192818

SSK-200

SSK-250

SSK-B5-10

193813、193818

SSK-200

SSK-350

SSK-B5-10

282813

SSK-250

SSK-280

SSK-B5-10

283413

SSK-280

SSK-B5-10

283813、283818

SSK-280

SSK-350

SSK-B5-10

285613

SSK-280

SSK-530

SSK-B5-10

385618

SSK-400

SSK-530

SSK-B5-10

WSCP シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

WSCP

081308、081310

SSK-P75

─

SSK-B4-25N

131308、131310

SSK-160

─

SSK-B4-25N

131808、131810

SSK-160

─

SSK-B4-25N

182508、182510

SSK-200

─

SSK-B4-25N

OPCP・OABP・WPCP・WABP シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

OPCP

OABP

WPCP

WABP

202013、202018

SSK-210

SSK-B5-35NS

203013、203018

SSK-210

SSK-350

SSK-B5-35NS

204013、204018

SSK-210

─

SSK-B5-35NS

204013、204018

─

SSK-530

SSK-B6-40NS

303013、303018

SSK-350

SSK-B5-35NS

304013、304018

SSK-350

─

SSK-B5-35NS

304013、304018

─

SSK-530

SSK-B6-40NS

306013、306018

SSK-350

─

SSK-B5-35NS

404013、404018

SSK-530

SSK-B6-40NS

406013、406018

SSK-530

─

SSK-B6-40NS

OPCM・WPCM・RPCP シリーズ

ボックス型番

ポール取付金具型番

ビスセット型番

たて型

よこ型

OPCM

WPCM

RPCP

303013、303018

SSK-350

SSK-B5-35NS

304013、304018

SSK-350

─

SSK-B5-35NS

304013、304018

─

SSK-530

SSK-B6-40NS

306013、306018

SSK-350

─

SSK-B5-35NS

■

WPCP・WABP30601□、40401□、40601□とWPCM30601□は保護等級（IP）はありません。

■

たて型取付けかよこ型取付けかで使用する取付金具が異なります。

SR シリーズ (SPCP・SPCM・WSCP 用　P3-121)

SR-R シリーズ (OPCP・WPCP・OPCM・WPCM・RPCP 用　P3-122)

使用ビスセット：SSK-B4-25N _{使用ビスセット：SSK-B5-35NS、SSK-B6-40NS} 2 個　t 2.5mm 2 個　t 5.0mm 上部下部上部下部上部専用スペーサー下部専用スペーサー

たて型取付

（長手寸法たて）

よこ型取付

（長手寸法よこ）

ボックス長手寸法ポール・電柱ポール・電柱ボックス長手寸法 SR-R シリーズ SR シリーズ

■

SPCP・SPCM・WSCP・OPCP・WPCP・OPCM・WPCM・RPCPシリーズにルーフを取付ける場合

SR シリーズ (SPCP・SPCM・WSCP 用　P3-121)

SR-R シリーズ (OPCP・WPCP・OPCM・WPCM・RPCP 用　P3-122)

使用ビスセット：SSK-B4-25N _{使用ビスセット：SSK-B5-35NS、SSK-B6-40NS} 2 個　t 2.5mm 2 個　t 5.0mm 上部下部上部下部上部専用スペーサー下部専用スペーサー

たて型取付

（長手寸法たて）

よこ型取付

（長手寸法よこ）

ボックス長手寸法ポール・電柱ポール・電柱ボックス長手寸法 SR-R シリーズ SR シリーズ

(4)

3-126

防水

・

防塵樹脂ボ

ッ

ク

ス

オプション部品

PKB

SERIES

ポール固定用ベルト

■

ポール・電柱に取付ける為のベルトです。

■

締付け力の強いステンレス製と、取付の

簡単な樹脂製の2タイプを用意しています。

■

当社プラボックスのみでなく、様々な

製品への取付が可能です。

■

SSK型固定金具と一緒にご利用下さい。

■

1回使いきりタイプです。

PKB-10P

００００ (49.5) (16.5 ) (49.5) (27.4) 11 40

樹脂留具

23 1500

樹脂バンド

締付け金具

ステンレスバンド

締付け金具

ステンレスバンド

0. 5 10 1500 0.3 10 50 50 1500 0.3 20 50 12 12

PKB-10S

PKB-20S

構成内容

名　称

個　数

材　質

色 / 表面処理

締付け金具

2 ステンレス SUS304 / POM

バレル研磨 / 黒色

バンド　　

2 ステンレス SUS430 / PET

BA仕上げ / グレー

型番・寸法・標準価格

型番

引張り強さ(水平)

バンド長さ

自重（g）

入　数

標準価格 / 袋

PKB-10P

1.3kN

1,500mm

31.8 2 / 袋

730 PKB-10S

1.4kN

1,500mm

101.6 2 / 袋

640 PKB-20S

2.9kN

1,500mm

182.2 2 / 袋

960 PKB−10P

PKB−10S、20S

■

製品のCADデータはホームページより

ダウンロード可能です。

03 防水防塵樹脂.indd 126

16/09/23 13:35

(5)

加工穴の説明

フライス加工・マシニング加工

CNC Milling

ボールエンドミル加工

断面図

先端が球状のエンドミルで、曲面形状の加工が可能です。

突起部平坦加工（ザグリ加工）

フレーム裏側等突起部分を平坦に

加工可能です。

ボス切削加工

ケースのボス高さを低くしたり、

削除が可能です。

穴エッジ部R加工

断面図

穴断面エッジ部にRをつける加工です。

テーパー加工

断面図

勾配を付ける加工です。

⃝主にプラスチック、アルミダイキャスト、アルミ押出材など立

体物の加工に使用します。

⃝金型が不要のため変形穴に対応でき、ザグリ・テーパー等自

由度の高い加工が可能です。

特　徴

アルミ押出材加工

アルミ平板加工

アルミダイキャスト加工

大型樹脂ボックス加工

樹脂ケース加工

サグリ加工

ザグリ加工とは段差を付けた穴加工です。

_{板厚が厚すぎてコネクターが取付られない場合や、シール・表面シート・}

アクリル窓を貼付ける段落ちを作りたい場合、導通を取るため、表面処

理を剥離したい場合などに利用します。

また、穴を貫通させない加工はポケット加工とも呼ばれます。

丸穴

最小φ1～ 0.1mm単位で穴径の指定が可能です。

角穴（コーナーＲ）

フライス加工で直角穴を依頼された場合、標準でR1に変更させて頂き

ます。(最小R0.5～可能)

エンドミルと呼ばれる刃物を回転させながら、NCドリルにより切削しながら加工をする方法です。

フライス加工を行う自動工作機械はマシニングセンタと呼ばれ、マシニング加工とも言います。

角

R

断面図

ポケット加工

ザグリ穴

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-8

15-7

(6)

加工穴の説明

フライス加工・マシニング加工

CNC Milling

ボールエンドミル加工

断面図

先端が球状のエンドミルで、曲面形状の加工が可能です。

突起部平坦加工（ザグリ加工）

フレーム裏側等突起部分を平坦に

加工可能です。

ボス切削加工

ケースのボス高さを低くしたり、

削除が可能です。

穴エッジ部R加工

断面図

穴断面エッジ部にRをつける加工です。

テーパー加工

断面図

勾配を付ける加工です。

⃝主にプラスチック、アルミダイキャスト、アルミ押出材など立

体物の加工に使用します。

⃝金型が不要のため変形穴に対応でき、ザグリ・テーパー等自

由度の高い加工が可能です。

特　徴

アルミ押出材加工

アルミ平板加工

アルミダイキャスト加工

大型樹脂ボックス加工

樹脂ケース加工

サグリ加工

ザグリ加工とは段差を付けた穴加工です。

_{板厚が厚すぎてコネクターが取付られない場合や、シール・表面シート・}

アクリル窓を貼付ける段落ちを作りたい場合、導通を取るため、表面処

理を剥離したい場合などに利用します。

また、穴を貫通させない加工はポケット加工とも呼ばれます。

丸穴

最小φ1～ 0.1mm単位で穴径の指定が可能です。

角穴（コーナーＲ）

フライス加工で直角穴を依頼された場合、標準でR1に変更させて頂き

ます。(最小R0.5～可能)

エンドミルと呼ばれる刃物を回転させながら、NCドリルにより切削しながら加工をする方法です。

フライス加工を行う自動工作機械はマシニングセンタと呼ばれ、マシニング加工とも言います。

角

R

断面図

ポケット加工

ザグリ穴

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-8

15-7

タカチ総合2016_15章.indd 8

2016/09/21 11:44

(7)

インクジェット印刷

Ink jet printing

カラフルなデザイン印刷

特徴1

シルク印刷では大変手間のかかっていた、または

不可能だった多色刷りが一度にフルカラー印刷

可能です。そのため、印刷費が多色でも単色と同

コスト！！

製品印刷見本

一度にフルカラー印刷

インクジェット印刷

色数だけ繰り返し

インク調色

印刷

乾燥

シルク印刷

● 写真・グラデーションも高画質で印刷

最高解像度1,800×1,800ｄｐｉで、写真などの画

像を高画質で印刷が可能です。

社名や製品ロゴ等

のデザインである

グラデーションも粒

状感のない、なめら

かな画質で表現可

能です。

製品印刷見本

製版不要のため短納期

特徴2

納期は基準納期です。内容、数量によって変わることがございます。

※インクジェット印刷の納期はデータ確認後の納期です。

※データ確認日は実働日に含まれません。

※印刷納期は版下データを1日以内で承認頂いた場所の納期です。承認に時間がかかった場合は納期が変更します。

分類

穴加工納期

インクジェット

_印刷納期

穴加工＋印刷

_納期

新規

実働3日

実働2日

実働5日目発送

リピート

実働3日

実働2日

実働5日目発送

分類

穴加工納期

シルク印刷

_納期

穴加工＋印刷

_納期

新規

実働3日

実働7日

実働10日目発送

リピート

実働3日

実働6日目発送

インクジェット印刷

シルク印刷

プラスチックケース

［設定］

レイアウト済

AIデータ入稿

アルマイト付ケース

［設定］

レイアウト済

AIデータ入稿

初期費用が抑えられる為、小ロットでコストメリット大

● 『AI』

『PDF』

『EPS』

（レイアウト済、別途修正無し）のデータ

データ調整費

● 『DXF』

『スケッチ図等』のデータ

データ作成＋調整費

インクジェット印刷

製版代が掛かるが印刷単価が安い為単色・中大ロットで

コストメリット有り

シルク製版代

シルク印刷

版下制作代

製版代

低コスト

特徴3

理由

1 理由

2 製版代が不要

イニシャル費

フルカラーでも印刷代が同じ

印刷費

インクジェットは一度にフルカラー印刷できます

インクジェット印刷

印刷費1色

印刷費2色

印刷費3色

印刷費4色

シルク印刷（4色の場合）

● 参考価格例

《印刷ケース》 CSS115N-OP-WC

《印刷サイズ》 115×63mm

1面5色

《印刷ケース》 AWP8-5-14SN

《印刷サイズ》 124×75mm ・

1面6色グラデーション

《印刷ケース》 NKAP330

《印刷サイズ》 176×112mm

1面1色

印刷費

フルカラー

台数

印刷費（単価）

×1台

3,580円

×10台

870円

×50台

770円

イニシャル費

4,000円

台数

印刷費（単価）

×1台

1,800円

×10台

380円

×50台

250円

イニシャル費

4,000円

台数

印刷費（単価）

×1台

2,790円

×10台

710円

×50台

500円

イニシャル費

4,000円

ポータブルケース用アルミパネル

何色でも同コストです。

［設定］

レイアウト済

AIデータ入稿

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-14

15-13

(8)

インクジェット印刷

Ink jet printing

カラフルなデザイン印刷

特徴1

シルク印刷では大変手間のかかっていた、または

不可能だった多色刷りが一度にフルカラー印刷

可能です。そのため、印刷費が多色でも単色と同

コスト！！

製品印刷見本

一度にフルカラー印刷

インクジェット印刷

色数だけ繰り返し

インク調色

印刷

乾燥

シルク印刷

● 写真・グラデーションも高画質で印刷

最高解像度1,800×1,800ｄｐｉで、写真などの画

像を高画質で印刷が可能です。

社名や製品ロゴ等

のデザインである

グラデーションも粒

状感のない、なめら

かな画質で表現可

能です。

製品印刷見本

製版不要のため短納期

特徴2

納期は基準納期です。内容、数量によって変わることがございます。

※インクジェット印刷の納期はデータ確認後の納期です。

※データ確認日は実働日に含まれません。

※印刷納期は版下データを1日以内で承認頂いた場所の納期です。承認に時間がかかった場合は納期が変更します。

分類

穴加工納期

インクジェット

_印刷納期

穴加工＋印刷

_納期

新規

実働3日

実働2日

実働5日目発送

リピート

実働3日

実働2日

実働5日目発送

分類

穴加工納期

シルク印刷

_納期

穴加工＋印刷

_納期

新規

実働3日

実働7日

実働10日目発送

リピート

実働3日

実働6日目発送

インクジェット印刷

シルク印刷

プラスチックケース

［設定］

レイアウト済

AIデータ入稿

アルマイト付ケース

［設定］

レイアウト済

AIデータ入稿

初期費用が抑えられる為、小ロットでコストメリット大

● 『AI』

『PDF』

『EPS』

（レイアウト済、別途修正無し）のデータ

データ調整費

● 『DXF』

『スケッチ図等』のデータ

データ作成＋調整費

インクジェット印刷

製版代が掛かるが印刷単価が安い為単色・中大ロットで

コストメリット有り

シルク製版代

シルク印刷

版下制作代

製版代

低コスト

特徴3

理由

1 理由

2 製版代が不要

イニシャル費

フルカラーでも印刷代が同じ

印刷費

インクジェットは一度にフルカラー印刷できます

インクジェット印刷

印刷費1色

印刷費2色

印刷費3色

印刷費4色

シルク印刷（4色の場合）

● 参考価格例

《印刷ケース》 CSS115N-OP-WC

《印刷サイズ》 115×63mm

1面5色

《印刷ケース》 AWP8-5-14SN

《印刷サイズ》 124×75mm ・

1面6色グラデーション

《印刷ケース》 NKAP330

《印刷サイズ》 176×112mm

1面1色

印刷費

フルカラー

台数

印刷費（単価）

×1台

3,580円

×10台

870円

×50台

770円

イニシャル費

4,000円

台数

印刷費（単価）

×1台

1,800円

×10台

380円

×50台

250円

イニシャル費

4,000円

台数

印刷費（単価）

×1台

2,790円

×10台

710円

×50台

500円

イニシャル費

4,000円

ポータブルケース用アルミパネル

何色でも同コストです。

［設定］

レイアウト済

AIデータ入稿

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-14

15-13

タカチ総合2016_15章.indd 14

2016/09/21 11:44

(9)

◎：優れている　○：良い　▲：ふつう　△：劣る　×：不可

● 印刷・文字入れ方法比較チャート（当社比）

インクジェット印刷

シルクスクリーン印刷

彫刻

デ

ザ

イ

ン

グラデーション

◎

×

写真印刷

◎

×

多色

◎

○ △

色の切替わり

◎

×

書体

一般書体

小さな文字

注）表面シボ・凹凸の多い面は対象外

文字

高さ

・数字・ローマ字：0.75mm ・ひらがな・カタカナ：0.75mm ・漢字：0.75mm

文字

高さ

・数字・ローマ字：1.5mm ・ひらがな・カタカナ：1.5mm ・漢字：2mm

文字

高さ

・数字・ローマ字：2mm ・ひらがな・カタカナ：2mm ・漢字：3mm

サ

イズ

・形状

段落ち部

◎

（高低差 2mm 以内）

△

◎

R面

◎

×

傾斜部

◎

_△

_◎

大きさ制限

立体

W594×D420×H270まで

W1,000×D1,000×H1,000まで

W560×D560×H180まで

平板

W594×D420まで

W1,000×D1,000まで

W1000×D700まで

コ

ス

ト

1台

◎

△

○ ～10台

◎

▲

～50台

○

○ △

51以上

（継続性含む）

単色

▲

◎

×

多色

◎

▲

品質

_耐候性

_○

摩耗性

○

○ ◎

納期

◎

▲

（新規）

○

（リピート）

項目

印刷・文字入れ方法

※上記データでご入稿いただくと、イニシャル費が大幅に抑えられます。

AI形式

EPS形式

PDF（1：1）形式

● 推奨入稿データ形式

印刷可能サイズ

印刷可能なサイズは以下のとおりです。

D

420mm

W

594mm

H

270mm

W

H

D

落とし込み部・ザグリ部・傾斜部・R部に印刷可能です。

◎高低差2mm以内

印刷面

2mm以内

製品印刷例

高低差がある部分にも印刷可能

特徴3

● 印刷不可

シリコンカバーやゴム製品、段差構造（高低

差２ｍｍ以上）のある製品には印刷できま

せん。

2mm以上

2mm以上の文字入れは彫刻、シルク印刷で対応可能な

製品もありますのでご相談下さい。

推奨印刷データ

データ入稿時の注意点

アウトライン化

アウトライン化とはＩｌｌｕｓｔｒａｔｏｒなどの機能のひとつで、文字データを線画に変換する機能のことです。　

文字の輪郭を線画に変換する役目を持っていて文字化けをあらかじめ防ぐ役割もあります。

手持ちのフォントが共通でない場合、代替えフォントとなってしまうためデータのアウトライン化をするようにお願い致します。

ロゴやマークについて

データで画像等を貼り付けを行っている場合、貼り付けた画像の粗さがそのまま印刷されます。

ロゴの背景を透過したものを貼り付けして下さい。貼り付けした画像によって作成費が掛かる可能性がございますので、事前にご確

認下さい。

荒い画像データ

実際の印刷した物

ＣＭＹＫモード

当社インクジェット印刷機はCMYK+Wで表現しております。RGBモードで作成された場合色が暗くなりイメージと違う色になってし

まいますのでご注意下さい。

（金・銀等メタリック色は印刷できません。グラデーションなどデザインで再現されている場合は異なります。）

C （シアン） Y （イエロー） M （マゼンタ） B G R K

CMYKカラー

（色料の三原色）

当社の印刷機の

色となります

RGBカラー

（光の三原色） （レッド）R B （ブルー） G （グリーン） Y M C

RGBの蛍光色は

表現されません

ＰＤＦファイルについて

◎スキャン等の画像をPDF化されたデータは、使用

できません。

◎文字や図形などオブジェクトが埋め込みされて無

いデータは使用できません。

◎AUTO CADからPDFに出力する時でAdobeア

クロバットなどの変換ソフトをご使用の場合、基本

アウトライン化の必要はありませんが画像が多少

荒れる傾向にある為ご注意下さい。

　（注：アクロバットリーダーとは異なります。）

◎AUTO CADからPDFに出力する時で DWG

TO PDF で出力される場合、基本アウトライン化

の必要はありませんが一般的なPCでPDFを見た

ままの画質となります。

埋め込みをされて無いと代替えフォントとなり文字化け状態になる可能性があります。赤丸の部分のように輪郭がブレる傾向にありますアクロバット変換ソフトご使用の場合塗りつぶしのつもりだが白いスジが入っている。 PDFで見たままの画質となりますのでご注意ください。

未アウトライン

アウトライン済

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-16

15-15

(10)

◎：優れている　○：良い　▲：ふつう　△：劣る　×：不可

● 印刷・文字入れ方法比較チャート（当社比）

インクジェット印刷

シルクスクリーン印刷

彫刻

デ

ザ

イ

ン

グラデーション

◎

×

写真印刷

◎

×

多色

◎

○ △

色の切替わり

◎

×

書体

一般書体

小さな文字

注）表面シボ・凹凸の多い面は対象外

文字

高さ

・数字・ローマ字：0.75mm ・ひらがな・カタカナ：0.75mm ・漢字：0.75mm

文字

高さ

・数字・ローマ字：1.5mm ・ひらがな・カタカナ：1.5mm ・漢字：2mm

文字

高さ

・数字・ローマ字：2mm ・ひらがな・カタカナ：2mm ・漢字：3mm

サ

イズ

・形状

段落ち部

◎

△

◎

R面

◎

×

傾斜部

◎

_△

_◎

大きさ制限

立体

W594×D420×H270まで

W1,000×D1,000×H1,000まで

W560×D560×H180まで

平板

W594×D420まで

W1,000×D1,000まで

W1000×D700まで

コ

ス

ト

1台

◎

△

○ ～10台

◎

▲

～50台

○

○ △

51以上

（継続性含む）

単色

▲

◎

×

多色

◎

▲

品質

_耐候性

_○

摩耗性

○

○ ◎

納期

◎

▲

（新規）

○

（リピート）

項目

印刷・文字入れ方法

※上記データでご入稿いただくと、イニシャル費が大幅に抑えられます。

AI形式

EPS形式

PDF（1：1）形式

● 推奨入稿データ形式

印刷可能サイズ

印刷可能なサイズは以下のとおりです。

D

420mm

W

594mm

H

270mm

W

H

D

落とし込み部・ザグリ部・傾斜部・R部に印刷可能です。

◎高低差2mm以内

印刷面

2mm以内

製品印刷例

高低差がある部分にも印刷可能

特徴3

● 印刷不可

シリコンカバーやゴム製品、段差構造（高低

差２ｍｍ以上）のある製品には印刷できま

せん。

2mm以上

2mm以上の文字入れは彫刻、シルク印刷で対応可能な

製品もありますのでご相談下さい。

推奨印刷データ

データ入稿時の注意点

アウトライン化

アウトライン化とはＩｌｌｕｓｔｒａｔｏｒなどの機能のひとつで、文字データを線画に変換する機能のことです。　

文字の輪郭を線画に変換する役目を持っていて文字化けをあらかじめ防ぐ役割もあります。

手持ちのフォントが共通でない場合、代替えフォントとなってしまうためデータのアウトライン化をするようにお願い致します。

ロゴやマークについて

データで画像等を貼り付けを行っている場合、貼り付けた画像の粗さがそのまま印刷されます。

ロゴの背景を透過したものを貼り付けして下さい。貼り付けした画像によって作成費が掛かる可能性がございますので、事前にご確

認下さい。

荒い画像データ

実際の印刷した物

ＣＭＹＫモード

当社インクジェット印刷機はCMYK+Wで表現しております。RGBモードで作成された場合色が暗くなりイメージと違う色になってし

まいますのでご注意下さい。

（金・銀等メタリック色は印刷できません。グラデーションなどデザインで再現されている場合は異なります。）

C （シアン） Y （イエロー） M （マゼンタ） B G R K

CMYKカラー

（色料の三原色）

当社の印刷機の

色となります

RGBカラー

（光の三原色） （レッド）R B （ブルー） G （グリーン） Y M C

RGBの蛍光色は

表現されません

ＰＤＦファイルについて

◎スキャン等の画像をPDF化されたデータは、使用

できません。

◎文字や図形などオブジェクトが埋め込みされて無

いデータは使用できません。

◎AUTO CADからPDFに出力する時でAdobeア

クロバットなどの変換ソフトをご使用の場合、基本

アウトライン化の必要はありませんが画像が多少

荒れる傾向にある為ご注意下さい。

　（注：アクロバットリーダーとは異なります。）

◎AUTO CADからPDFに出力する時で DWG

TO PDF で出力される場合、基本アウトライン化

の必要はありませんが一般的なPCでPDFを見た

ままの画質となります。

埋め込みをされて無いと代替えフォントとなり文字化け状態になる可能性があります。赤丸の部分のように輪郭がブレる傾向にありますアクロバット変換ソフトご使用の場合塗りつぶしのつもりだが白いスジが入っている。 PDFで見たままの画質となりますのでご注意ください。

未アウトライン

アウトライン済

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-16

15-15

タカチ総合2016_15章.indd 16

2016/09/21 11:44

(11)

Digitally printing labels

■

表示窓を付けられます

● 表面シート、両面テープの穴・外形加工は抜き型不要のカッティングプロッタ加工

従来はビク型と呼ばれる金型を作成し外形抜き

や穴加工をしていました。

製作費50,000円〜

プログラムデータでカット出来るカッティングプロッタを導入し、金型の

作成が不要になりました。

データ作成費1,000円〜8,000円

タカチ

従来

● 印刷は、製版不要のインクジェット印刷

従来はシルク印刷版を作成し1色ごとに印刷をし

ていました。

版代26,000円〜

従来

印刷データからダイレクトに印刷が出来るインクジェットプリンタを導

入し、版の作成が不要になりました。またフルカラー印刷も単色と同コス

トです。

データ調整費4,000円〜6,000円（推奨データの場合）

タカチ

■

スイッチ部のエンボス

　加工が出来ます。

■

フルカラー印刷

■

ラミネート加工

■

両面テープ加工

　標準タイプ

　防水タイプ(IP67 相当)

防水等級

水深1mに30分水没で

水侵入なし

IP67

相当

表面シート構造

ツヤタイプ

表示窓の視認性をより向上させたい場合

は「ツヤタイプ」をご選定下さい。

マットタイプ

■

表面質感

■

表面シート断面図

●保護フィルム

： PP 40μ

● パネルフィルム

： PET　188μ

●ラミネートフィルム： PET　16μ

● 両面テープ

：標準タイプ0.17㎜と防水タイプ0.15㎜（IP67 相当）からお選び下さい。

● はく離ライナー

抜き型・印刷版が不要

特徴1

● コスト比較

印刷版製作

シート印刷

_{ラミネート}

抜き型製作

型抜き・貼付

両面テープ

外内型抜き

表面シート作成

Over view

タカチ

工程

従来の

工程

印刷

データ

作成

インクジェット印

刷

ラミネート

カッティ

ングデー

タ作成

両面テープ

カット・貼付

外・内　カット

コスト・製作時間

《製作可能サイズ》

▶エンボス無　565×385 まで

▶エンボス有　450×300 まで

カ

ス

タ

ム

製品

15-17

15-18

(12)

Digitally printing labels

■

表示窓を付けられます

● 表面シート、両面テープの穴・外形加工は抜き型不要のカッティングプロッタ加工

従来はビク型と呼ばれる金型を作成し外形抜き

や穴加工をしていました。

製作費50,000円〜

プログラムデータでカット出来るカッティングプロッタを導入し、金型の

作成が不要になりました。

データ作成費1,000円〜8,000円

タカチ

従来

● 印刷は、製版不要のインクジェット印刷

従来はシルク印刷版を作成し1色ごとに印刷をし

ていました。

版代26,000円〜

従来

印刷データからダイレクトに印刷が出来るインクジェットプリンタを導

入し、版の作成が不要になりました。またフルカラー印刷も単色と同コス

トです。

データ調整費4,000円〜6,000円（推奨データの場合）

タカチ

■

スイッチ部のエンボス

　加工が出来ます。

■

フルカラー印刷

■

ラミネート加工

■

両面テープ加工

　標準タイプ

　防水タイプ(IP67 相当)

防水等級

水深1mに30分水没で

水侵入なし

IP67

相当

表面シート構造

ツヤタイプ

表示窓の視認性をより向上させたい場合

は「ツヤタイプ」をご選定下さい。

マットタイプ

■

表面質感

■

表面シート断面図

●保護フィルム

： PP 40μ

● パネルフィルム

： PET　188μ

●ラミネートフィルム： PET　16μ

● 両面テープ

：標準タイプ0.17㎜と防水タイプ0.15㎜（IP67 相当）からお選び下さい。

● はく離ライナー

抜き型・印刷版が不要

特徴1

● コスト比較

印刷版製作

シート印刷

_{ラミネート}

抜き型製作

型抜き・貼付

両面テープ

外内型抜き

表面シート作成

Over view

タカチ

工程

従来の

工程

印刷

データ

作成

インクジェット印

刷

ラミネート

カッティ

ングデー

タ作成

両面テープ

カット・貼付

外・内　カット

コスト・製作時間

《製作可能サイズ》

▶エンボス無　565×385 まで

▶エンボス有　450×300 まで

カ

ス

タ

ム

製品

15-17

15-18

タカチ総合2016_15章.indd 18

2016/09/21 11:44

(13)

● 低コスト実現の3つの理由

※納期は基準納期です。内容・数量により変わる事がございます。

※印刷データ確認後の納期です。

※データ確認日は実働日に含まれません。

実働日

1日

2日

3日

4日

5日

6日

7日

8日

9日

10日

タカチ納期

一般的な納期

● 納期の比較

印刷データ

シート印刷・両面テープ加工・シートカット

カッティングデータ

シルク版作成

シート印刷・両面テープ加工・シート打ち抜き

抜き型製作

ザグリ加工

フラット形状部にシート貼付用の段差加工をいたします。

フラット形状部

ザグリ加工

表面シート貼付

分類

加工納期

新規

実働5日

リピート

実働3日

分類

加工納期

新規

実働15日

リピート

実働5日

表面シートエンボス加工無し

表面シートエンボス加工あり

カッティングプロッタ加工の為、

金型代が不要！

表面シート・

両面テープの加工

インクジェット印刷のため、

製版代が不要！

表面シートへの

印刷

独自の金型製法により、

型費用を大幅に削減！

エンボス加工

イニシャルコスト

特徴2

特徴4

短納期

防水両面テープにより、操作面を防水する事が可能です。

ケース型番：

WH145-20-N-BN

※本データは参考値の一例であり保証

値ではありません。

端から10ｍｍは

両面テープの余白が必要です。

防水仕様

特徴5

防水等級

水深1mに30分水没で

水侵入なし

IP67

相当

エンボス加工

特徴3

金型で強圧し、シート上に突起形状を作る加工です。

タカチ独自製法の簡易金型により通常金型の半額程度で製作可能です。

理由

1 理由

2 理由

3

● 基本内容

サイズ： φ8〜（φ8未満のサイズは押すと硬くお奨めできません）

高　さ： 0.4±0.1

形　状：丸、四角、その他（丸以外の形状は角部にRが付きます）

ピッチ：最小5ｍｍ（シートの端から・エンボス間）

● エンボス断面図

当社標準形状

カ

ス

タ

ム

製品

カ

ス

タ

ム

製品

15-19

15-20

(14)

● 低コスト実現の3つの理由

※納期は基準納期です。内容・数量により変わる事がございます。

※印刷データ確認後の納期です。

※データ確認日は実働日に含まれません。

実働日

1日

2日

3日

4日

5日

6日

7日

8日

9日

10日

タカチ納期

一般的な納期

● 納期の比較

印刷データ

シート印刷・両面テープ加工・シートカット

カッティングデータ

シルク版作成

シート印刷・両面テープ加工・シート打ち抜き

抜き型製作

ザグリ加工

フラット形状部にシート貼付用の段差加工をいたします。

フラット形状部

ザグリ加工

表面シート貼付

分類

加工納期

新規

実働5日

リピート

実働3日

分類

加工納期

新規

実働15日

リピート

実働5日

表面シートエンボス加工無し

表面シートエンボス加工あり

カッティングプロッタ加工の為、

金型代が不要！

表面シート・

両面テープの加工

インクジェット印刷のため、

製版代が不要！

表面シートへの

印刷

独自の金型製法により、

型費用を大幅に削減！

エンボス加工

イニシャルコスト

特徴2

特徴4

短納期

防水両面テープにより、操作面を防水する事が可能です。

ケース型番：

WH145-20-N-BN

※本データは参考値の一例であり保証

値ではありません。

端から10ｍｍは

両面テープの余白が必要です。

防水仕様

特徴5

防水等級

水深1mに30分水没で

水侵入なし

IP67

相当

エンボス加工

特徴3

金型で強圧し、シート上に突起形状を作る加工です。

タカチ独自製法の簡易金型により通常金型の半額程度で製作可能です。

理由

1 理由

2 理由

3

● 基本内容

サイズ： φ8〜（φ8未満のサイズは押すと硬くお奨めできません）

高　さ： 0.4±0.1

形　状：丸、四角、その他（丸以外の形状は角部にRが付きます）

3-123

防水

・

防塵樹脂ボ

ッ

ク

ス

SSK-P100・120

SSK-280～350

SSK-400

SSK-160～250

SSK-P50・60・75・80

SSK-530

■

ステンレス製のポール・電柱取付金具です。

■

ボックスに穴加工をしないで取付け可能です。

■

取付の際はビスセットSSK-Bシリーズ（P3−124）、固定ベルトPKBシリーズ(P3−126)を別途ご購入下さい。

取付例

▪

製品のCADデータはホームページよりダウンロード可能です。

外 観 寸 法 図

SSK

SERIES

ポール取付金具

2

▪

SSK-Pには樹脂製マウントブラケットが付属しています。

1

2

1

1

1

1

1

3-124

防水

・

防塵樹脂ボ

ッ

ク

ス

構成内容

No.

名 称

個 数

材 質

色 / 表面処理

1

取付金具

2

ステンレス SUS304

バレル研磨

2

マウントブラケット

2

ASA樹脂（耐候性樹脂）

ホワイトグレー

■

付属の取付ビスはBCAP・BCAK・BCAR・BCPC・BCPK・BCPRシリーズ用になります。その他のボックスを取付けるには、別途SSK-Bシリーズをご購入下さい。

■

ポール取付金具用のビスセットです。SSK 型ポール取付金具と一緒にご利用下さい。

■

対応ボックス、金具、ビスセットの選定はP3−125 をご参照下さい。

■

材質 / 表面処理：ステンレス / 無処理

SSK-B

SERIES

SSK用ビスセット

型番・標準価格

型 番

付属ビス

対応ボックス

入 数

標準価格 / 袋

SSK-B4-15N

M4×15 ナベビス、ナット

BCAS060905 ～ 212310

4 / 袋

外観寸法図

名　称

個　数

材　質

取付金具　　　　　

ステンレス SUS304　

バレル研磨　　

型　番

入　数

M4×15 ナベビス、ナット　　　　　　

M4×25 ナベビス、ナット　　　　　　

M5×10 バインドビス　　　　　　　　

_{OPCP シリーズ・OABP シリーズ・WPCP シリーズ・WABP シリーズ}

_{OPCP シリーズ・OABP シリーズ・WPCP シリーズ・WABP シリーズ}

M5 バインドビスインサートナット止め

　ルーフ（SRシリーズ）を使用する際にご利用下さい。

　取付の詳細はP3－125をご覧下さい。

型　番

入　数
