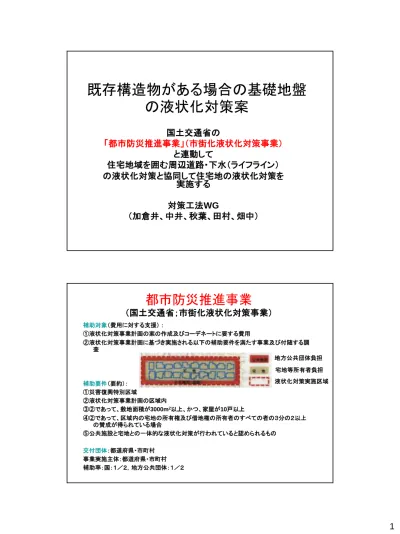

既存構造物がある場合の基礎地盤
の液状化対策案
国土交通省の
「都市防災推進事業」（市街化液状化対策事業）
と連動して
住宅地域を囲む周辺道路・下水（ライフライン）
の液状化対策と協同して住宅地の液状化対策を
実施する
対策工法WG
（加倉井、中井、秋葉、田村、畑中）
都市防災推進事業
（国土交通省；市街化液状化対策事業）
補助対象（費用に対する支援） ： ①液状化対策事業計画の案の作成及びコーデネートに要する費用 ②液状化対策事業計画に基づき実施される以下の補助要件を満たす事業及び付随する調 査 補助要件（要約）： ①災害復興特別区域 ②液状化対策事業計画の区域内 ③②であって、敷地面積が3000m2以上、かつ、家屋が10戸以上 ④②であって、区域内の宅地の所有権及び借地権の所有者のすべての者の３分の２以上 の賛成が得られている場合 ⑤公共施設と宅地との一体的な液状化対策が行われていると認められるもの 交付団体：都道府県・市町村 事業実施主体：都道府県・市町村 補助率：国：１／２，地方公共団体：１／２ 地方公共団体負担 宅地等所有者負担 液状化対策実施区域復旧・復興方法についての基本的な考え方
A: 今後予想される地震による地盤の液状化への対策を含む ①被災した住宅を撤去し、地盤改良を行い、新たに耐震性の高い 「共同住宅」を建造する。 地盤も建物も耐震性増大 ②被災住宅を撤去し（一時移動）、地盤改良を行い、新たに個別の 住宅を建造（元の位置に設置）。地盤は耐震性増大、建物は不変 ③被災住宅の外周地盤に液状化対策を施し、沈下・傾斜を修復する。 地盤は耐震性増大、建物は不変 Ｂ：今後予想される地震による地盤の液状化への対策を含まず ①傾斜・沈下を修復し、併せて、将来の地震による液状化の影響を 修復する機構を新設する。地盤も建物も耐震性不変、修復性増大 ②傾斜・沈下を修復するのみ 地盤も建物も耐震性不変提案概要
住宅間にせん断変形抑制壁の構築（＋補強）
5
地盤の液状化強度を増加させる工法
応 力 ・ 変 形 お よ び 間 隙 水 圧 に 関 す る 条 件 の 改 良 関 す る 条 件 の 改 良 密 度 の 増 大 固 結 粒 度 の 改 良 飽 和 度 の 低 下 有 効 応 力 の 増 大 間 隙 水 圧 の 抑 制 ・ 消 散 間 隙 水 圧 の 遮 断 せ ん 断 変 形 の 抑 制 密 度 増 大 工 法 固 結 工 法 置 換 工 法 地 下 水 位 低 下 工 法 間 隙 水 圧 消 散 工 法 せ ん 断 変 形 抑 制 工 法 基 礎 地 盤 の 性 質 改 良液状化発生そのものを防止する対策
Ａの③ 被災住宅の外周地盤を下水・道路の復旧と連
動して液状化対策を施し、住宅の沈下・傾斜を修復。
せん断変形抑制壁せん断変形抑制壁の施工方法
１．深層混合型工法（壁状改良）
・ＴＯＦＴ工法
・パワブレンダー工法
２．シートパイル工法
・振動挿入
・静的圧入
液状化対策工法例
深層混合工法
液状化対策の効用は十分であるが、住宅間では施工不可
液状化層を囲む格子状改良壁
撹拌翼
TOFT工法事例
液状化による護岸の沈下・崩壊、改良地盤に立つ水門は被害なし
液状化対策工法例
パワーブレンダー工法施工手順
液状化対策工法例
シートパイル工法
U形鋼矢板
ハット形鋼矢板
軽量鋼矢板の使用の検討、剛性は十分か
せん断変形抑制壁の施工方法とその問題点
１．深層混合型工法（壁状改良） ・ＴＯＦＴ工法 施工スペースが不足 ・パワブレンダー工法 更なる施工機械の小型化が必要 ２．シートパイル工法 シートパイルの挿入に伴う振動の影響 シートパイルの剛性によってはせん断変形 抑制機能が不十分 たとえ、上記いずれかの工法により壁が施工できたとしても、住宅を 「囲む」ことから、壁間の距離は大きく、地盤のせん断変形を抑制する効 用については、検証する必要がある。 このようなせん断変形抑制壁の効用を補う方法として、地下水位低下 工法あるいは不飽和化工法の活用を検討。13
