本文書は株式会社マイクロネットの所有物です。許可無く複製・利用することはできません。

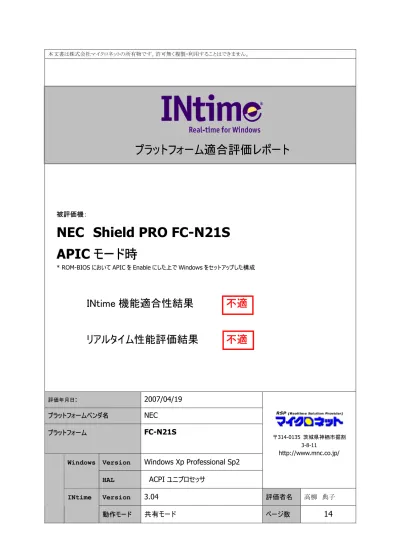

プラットフォーム適合評価レポート
評価年月日
:
2007/04/19
プラットフォームベンダ名
NEC
プラットフォーム
FC-N21S
Version
Windows Xp Professional Sp2
Windows
〒314-0135 茨城県神栖市掘割 3-8-11
http://www.mnc.co.jp/
被評価機：
NEC Shield PRO FC-N21S
APIC モード時
* ROM-BIOS において APIC を Enable にした上で Windows をセットアップした構成
INtime 機能適合性結果
不適
1 プラットフォームの基本スペック
1.1 本体外観
1.2 スペック詳細
カテゴリ アイテム 情報
バージョン Windows XP Professional SP2 [5.1 Build 2600]
Windows HAL の種類 ACPI ユニプロセッサ 名前 Pentium M クロック周波数 1200MHz ２次キャッシュ 2048 KB [Full:1399.84 MHz] CPU 個数 1 ﾊｲﾊﾟｰｽﾚｯﾃﾞｨﾝｸﾞ機能 × CPU ｴｸｽﾃﾝﾃﾞｯﾄﾞ･ﾒﾓﾘ64(EM64)機能 × メモリ 256MB ディスク 60GB
BIOS ベンダ Phoenix Technologies, Ltd.
BIOS 名 Ver 1.00PARTTBLX
BIOS BIOS バージョン 0014/801A1400 チップセット名 Intel 945GM Express ノースブリッジ [8086:27A0.03] Intel 82945GM サウスブリッジ [8086:27B9.02] Intel 82801GBM (ICH7-M) チップセット
ビデオチップ [8086:27A2.03] Intel 82945GM GC (GMA X950)
内蔵ネットワーク(LAN) Intel PRO/Wireless 3945ABG Network Connection Lucent Microelectronics ET-131x PCI-E Ethernet Controller
標準ｲﾝﾀｰﾌｪｰｽ タッチパネル RS232C(D-Sub 9 ピン) シリアルポート × 1 USB2.0 × 3 PC カード（TypeⅡ×１ｽﾛｯﾄ PCMCIA2.1 準拠） 外形寸法(W×D×H) 286mm×256mm×48mm 質量 約2.5Kg（バッテリを含む） 消費電力 約43W （最大 約 123W）
1.3 関連する情報
http://www.smtcorp.co.jp/biz/telecom/shieldpro/sp3.htm2 評価結果サマリ
2.1 機能適合性評価結果
INtime ソフトウェアの基本動作判定と、INtime からの内蔵ハードウェア機能の利用可否判定結果は以下のとおりでした。 評価項目 判定 詳細 ｲﾝｽﾄｰﾙ 良好 起動 良好 停止 良好 1 INtime の基本動作良
再起動 良好 INtime Jitter 良好 INtime Explorer 良好 INscope 良好 RT Application Loader 良好 Spin Doctor 良好 2 INtime 付属ユーティリティの動作良
Exception Handler 良好 ｺﾝﾄﾛｰﾗ適合 適合 3 内蔵 USB コントローラの使用良
ﾃﾞﾊﾞｲｽ IRQ 確保 可能※1 ｺﾝﾄﾛｰﾗ適合 適合 ﾃﾞﾊﾞｲｽ IRQ 確保 可能 ｼﾘｱﾙﾄﾞﾗｲﾊﾞ動作 良好 4 内蔵シリアルコントローラの使用 （COM1 および COM2）良
ｼﾘｱﾙﾄﾞﾗｲﾊﾞﾃｽﾄ 良好 ｺﾝﾄﾛｰﾗ適合 不可 ﾃﾞﾊﾞｲｽ IRQ 確保 - ﾊﾟｹｯﾄﾄﾞﾗｲﾊﾞ動作 - 5 内蔵ネットワークコントローラの使用不可
基本ﾈｯﾄﾜｰｸﾃｽﾄ(PING) - - - 6 各 PCI スロットの IRQ 確保未
実施
SLOT No.【備考欄】
※1 他デバイスとの競合をなくすことで、INtime からの制御用にＩＲＱ確保ができます。PCI SLOT の IRQ 確保につきましての詳 細は、８ページを参照してください
・ ネットワークコントローラは対応していないものでした。 ・ PCI はノート PC のためテストできませんでした。
2.2 リアルタイム性能評価結果
INtime ソフトウェアがこのプラットフォームで実現できるリアルタイム応答時間について測定した結果は以下のとおりでした。 評価項目 判定 計測値 最大 1805.4us
最小 458.34us
平均 1010.5us
+: 1305.4us
誤差 -: 41.66us
不偏分散値 0.595345 無負荷状態時測定
不可
標準偏差値 0.0243997 最大 1960.3us
最小 299.97us
平均 499.62us
+: 1460.3us
誤差 -: 200.03us
不偏分散値 0.0087147 グラフィック負荷時測定
不可
標準偏差値 0.00295207 最大 4331.0us
最小 235.59us
平均 546.53us
+: 3831us
誤差 -: 264.41us
不偏分散値 0.169732 ディスク負荷時測定
不可
標準偏差値 0.0130281 最大 555.16us
最小 445.76us
平均 499.61us
+: 55.16us
誤差 -: 54.24us
不偏分散値 0.00462694 メモリ負荷時測定
不可
標準偏差値 0.00215103 最大 632.77us
最小 365.58us
平均 499.61us
+: 132.77us
誤差 -: 134.42us
不偏分散値 0.00654396 1 INtimeJitter 計測 (目標 500us) 総合負荷状態時 (グラフィック+ ディスク+ メモリ)測定
不可
標準偏差値 0.00255812 SpeedStep により正確な Jitter が計測できませんでした。評価項目 判定 計測値 最大 1.3458
us
最小 1.2706us
平均 1.2806us
最頻値 1.2856us
2 RT スレッド切替性能 (低->高プライオリティ切替)良
標準偏差値 0.003895266 最大 23.2413us
最小 6.3181us
平均 11.8473us
最頻値 19.67395us
3 割り込みハンドラ応答性能 (シリアルコントローラ COM1 使用)良
標準偏差値 2.8719723 ハードウェアの構成情報
3.1 内蔵 PCI デバイスのリスト
内蔵されている
PCI デバイスリストを掲載します：
BUS DEV FN デバイス名 IRQ
1
0
0
0 Intel Mobile 945GM/PM/GMS
20
2
0 Intel Mobile 945GM/GMS
30
2
1 Intel Mobile 945GM/GMS
4
0
28
0 Intel 82801G (ICH7 Family) PCI Express Port 1
50
28
1 Intel 82801G (ICH7 Family) PCI Express Port 2
6
0
29
0 Intel 82801G (ICH7 Family) USB UHCI Controller –27C8
19
70
29
1 Intel 82801G (ICH7 Family) USB UHCI Controller –27C9
17
80
29
2 Intel 82801G (ICH7 Family) USB UHCI Controller 27CA
18
90
29
3 Intel 82801G (ICH7 Family) USB UHCI Controller –27CB
16
100
29
7 Intel 82801G (ICH7 Family) USB2 EHCI Controller –27CC
19
110
30
0 Intel 82801 Mobile PCI Bridge
12
0
30
2 Intel 82801G (ICH7 Family) AC'97 Audio Controller
17
130
30
3 Intel 82801G (ICH7 Family) AC'97 Modem Controller
14
0
31
0 Intel 82801GBM (ICH7-M) LPC Interface Bridge
150
31
2 Intel 82801GBM/GHM (ICH7 Family) SATA IDE Controller
16
0
31
3 Intel 82801G (ICH7 Family) SMBus Controller 1017 2 0 0 Lucent Microelectronics ET-131x PCI-E Ethernet Controller
18 3 0 0 Intel PRO/Wireless 3945ABG Network Connection 17
19 4 0 0 Ricoh Co Ltd RL5c476 II
内蔵USB コントローラの適合性詳細
内蔵されている
USB コントローラのリストと、INtime への適合判定結果を掲載します：
BUS DEV FN USB コントローラ名 判定
1
0
29
0 Intel 82801G (ICH7 Family) USB UHCI Controller #1
適合※1 20
29
1 Intel 82801G (ICH7 Family) USB UHCI Controller #2
適合※1 30
29
2 Intel 82801G (ICH7 Family) USB UHCI Controller #3
適合※1 40
29
3 Intel 82801G (ICH7 Family) USB UHCI Controller #4
適合※1 5 029 7
Intel 82801G (ICH7 Family) USB2 EHCI Controller
適合※1【備考欄】
※1… 競合するデバイスを無効にすることで INtime 用途割り込みを確保することが出来ます。
3.2 内蔵シリアルコントローラの適合性詳細
内蔵されているシリアルコントローラのリストと、INtime への適合判定結果を掲載します：
ポート番号 判定 COM1 適合3.3 内蔵ネットワークコントローラの適合性詳細
内蔵されているネットワークコントローラのリストと、INtime への適合判定結果を掲載します：
BUS DEV FN ネットワークコントローラ名 判定1 2 0 0 Intel PRO/Wireless 3945ABG Network Connection 不可 2 3 0 0 Lucent Microelectronics ET-131x PCI-E Ethernet Controller 不可
【備考欄】
増設 PCI ボードを用いた I/O・割込み制御の試験
各
PCI スロットに増設 PCI ボード(Interface 社デジタル I/O ボード)を挿入して以下の評価を行いました。
（１）ボードの検索・単純
I/O が可能であるか
（２）ハードウェア割込みが使用可能であるか
PCI スロット 番号 IRQ 番号 (1) I/O (2) 割込み 競合する PCI デバイス-
-
-
-
【備考欄】
ノート PC のためテストできませんでした｡
同時に割り込み確保できる最大スロット数
0
4 評価過程で採集された情報
4.1 システム情報画面
4.2 デバイスマネージャ画面
4.3 IRQ の利用状況
4.4 INtime Graphical jitter ツールによるリアルタイム性測定
INtime において、カーネルティックを司るタイマハードウェアからの割り込みのバラつき。INtime に付属するプラットフォーム調査ツール のひとつ、INtime Graphical Jitter ツールで計測することができます。本ツールによりカーネルティックのバラつきを計測します。本デー タはプラットフォーム上でINtime 動作時に得られる制御精度を知るための参考データとなります。カーネルティックの設定は 500us を ベースとして計測します。
INtime Jitter 計測図(グラフィック負荷時)
INtime Jitter 計測図(総合負荷 グラフィック+ディスク+メモリ)
