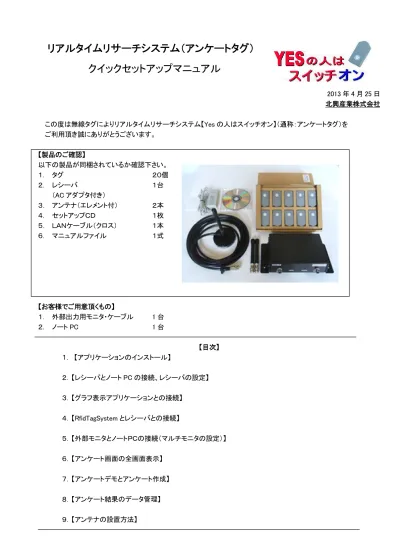

リアルタイムリサーチシステム（アンケートタグ）
クイックセットアップマニュアル
2013 年 4 月 25 日 北興産業株式会社 この度は無線タグによりリアルタイムリサーチシステム【Yes の人はスイッチオン】（通称：アンケートタグ）を ご利用頂き誠にありがとうございます。 【製品のご確認】 以下の製品が同梱されているか確認下さい。 １． タグ ２０個 ２． レシーバ １台 （AC アダプタ付き） ３． アンテナ（エレメント付） ２本 ４． セットアップＣＤ １枚 ５． ＬＡＮケーブル（クロス） １本 ６． マニュアルファイル １式 【お客様でご用意頂くもの】 １． 外部出力用モニタ・ケーブル 1 台 ２． ノート PC 1 台 【目次】 １． 【アプリケーションのインストール】 ２．【レシーバとノート PC の接続、レシーバの設定】 ３．【グラフ表示アプリケーションとの接続】 ４．【RfidTagSystem とレシーバとの接続】 ５．【外部モニタとノートＰＣの接続（マルチモニタの設定）】 ６．【アンケート画面の全画面表示】 ７．【アンケートデモとアンケート作成】 ８．【アンケート結果のデータ管理】 ９．【アンテナの設置方法】2
１．【アプリケーションのインストール】
・Rfid Tag System セットアップ
①セットアップ CD の「RfidTagSystem セットアップ」フォルダ内にある、「setup.exe」を実行します。 ②選択を進めていくとインストールが完了します。 ・Swf System セットアップ ①セットアップ CD の「SwfSysem セットアップ」フォルダ内にある、「setup.exe」を実行します。 ②選択を進めていくとインストールが完了します。 ※事前に以下のアプリケーションがインストールされている必要があります。 ①｢.NET Framework2.0｣以降
②「Adobe Flash Player プラグイン」
２．【レシーバとノート PC の接続、レシーバの設定】
・レシーバとノート PC の接続 ①アンテナの取り付け ・・・レシーバとアンテナを接続します。コネクタ部分を回しながらしっかり差して下さい。 ②レシーバとノート PC の接続 ・・・レシーバとノート PC を LAN ケーブルで接続します。 ※LAN ケーブルはクロスケーブルです。 ・レシーバ設定 ①ノート PC の IP アドレスの設定 ・・・IP アドレス ：192..168.1.2 サブネットマスク ：255.255.255.0 ②レシーバの IP アドレス（変更なし） ・・・IP アドレス ：192.168.1.10 に設定済み サブネットマスク ：255.255.255.0 ※変更しないで下さい。3
３．【グラフ表示アプリケーションとの接続】
・１．【アプリケーションのインストール】でインストールしたアプリケーションを使います。 ①「RfidTagSystem」を起動し、メインメニュー画面の「グラフ表示管理」をクリックします。 ②左下にある「接続受入開始」をクリックします。 ③「SwfSystem」を起動し、「接続先 IP アドレス」に「192..168.1.2」と入力し、「接続」をクリックします。 ④下記画面が出れば接続成功です。4
４．【RfidTagSystem とレシーバとの接続】
①「RfidTagSystem」を起動し、メインメニュー画面の「レシーバ管理」をクリックします。
②左下の「接続受入開始」をクリックします。※IC タグをアンテナに近付けた状態でクリックして下さい。
5
５．【外部モニタとノートＰＣの接続（マルチモニタの設定）】
・マルチモニタの設定 ①ノート PC のデスクトップ画面上で右クリック→「画面のプロパティ」を選択します ②「設定タブ」をクリックし、モニタ２をクリックし「Windows 上でデスクトップをこのモニタ上で移動できるようにな する」を選択します。 ③「識別」をクリックし、以下のようにノート PC が”１”、外部モニタが”２”となっているか確認して下さい。 ④ノート PC のモニタ（左側）と外部モニタ（右側）が違う画面になればマルチモニタ化となります。6
６．【アンケート画面の全画面表示】
・「SwfWindow」を外部ディスプレイまでドラッグし、「全画面表示」を選択すると下記のように表示されます。 ノート PC 画面（１）で操作、外部ディスプレイ（２）でアンケート画面のみを表示することが可能です。７．【アンケートデモとアンケート作成】
・アンケートデモの実行 ①アンケートデモのファイルをセットアップ CD からノート PC へコピーします。 ・・・「セットアップ CD\アンケートデモ」をフォルダごと PC へコピーします。 ②「RfidTagSystem」を起動し、メインメニュー画面の「プロジェクト管理」をクリックします。7 ③左下の「インポート」をクリックします。 ④「アンケートタグ\インポート用プロジェクト\KANJI01」のフォルダを選択した OK をクリックします。 同様に、「PJ01」と「PJ02」のインポートも行います。 ⑤インポートが終わったらメインメニュー画面に戻り、「プロジェクト選択」をクリックします。 ⑥インポートしたファイルの中から好きなものを選択し「OK」をクリックします。
8
⑦メインメニューに戻り、「アンケート作成」をクリックすると、アンケートを編集できます。
「アンケート作成」の右上の「終了」をクリックするとメインメニューに戻ります。
⑧メインメニューに戻り、「アンケート実行」をクリックし、「アンケート開始」をクリックします。
9 ⑩「SwfWindow」のアンケートは、「アンケート実行」の「アンケート状態 次へ/戻る」で操作が出来ます。 ⑪実際にアンケートを作成する前に、必ず IC タグの投票や投票結果などの動きを確認して下さい。 ・アンケートの作成 ①メインメニュー画面の「プロジェクト管理」をクリックし、「新規作成」をクリックします。 ②プロジェクト ID・プロジェクト名・備考を入力します。アンケートデモを参考にして下さい。 ③「プロジェクト選択」をクリックし、②で作成したファイルを選択し「OK」をクリックします。 メインメニューに戻り、「アンケート作成」をクリックします。
10 ④左上の「新規追加」をクリックして、アンケートページを作成作成していきます。 「新規追加」の各項目の説明 ・「Guide」 ：説明文を作成します。 ・「Image」 ：画像を選択しページを作成します。 ・「Video」 ：動画を選択しページを作成します。 ・「Question」 ：質問文画面、投票中画面、投票結果画面を作成します。 ⑤各ページを作成して、アンケートが完成したら、右上の「上書き保存」をクリックし、「終了」します。 アンケートを編集するときは、メインメニューの「アンケート作成」をクリックします。
11 ⑥画像や動画、音声などのファイルを設定した場合は、「素材ファイルコピー」をクリックして下さい。 ⑦保存先は任意をフォルダで構いません。 ⑧新たに「SwfWindow」を起動し、「ファイル」の「素材メニュー取り込み」をクリックします。 ⑨ ⑦で保存したファイルを選択し、「OK」をクリックします。 「素材メニュー取り込み」を行わなければ、アンケート時に画像、動画、音声が正しく表示されません。
12
８．【アンケート結果のデータ管理】
・メインメニューの「データ管理」をクリックし、データの出力を行うものを選択します。 ・出力の種類 ①アンケート結果を CSV 形式で出力します。 ②アンケート結果をレポート形式で Excel 形式で出力します。13
