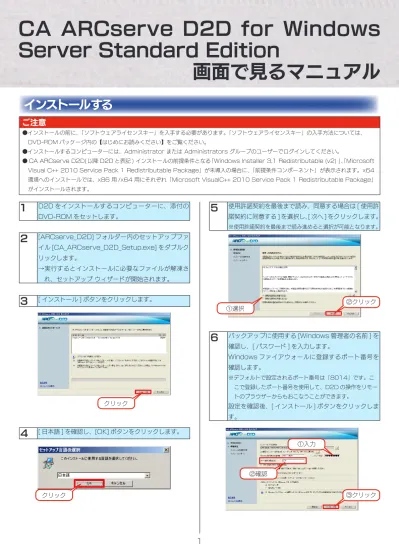

CA ARCserve D2D for Windows
Server Standard Edition
画面で見るマニュアル
インストールする
ご注意
●インストールの前に、「ソフトウェアライセンスキー」を入手する必要があります。「ソフトウェアライセンスキー」の入手方法については、 DVD-ROM パッケージ内の【はじめにお読みください】をご覧ください。 ●インストールするコンピューターには、Administrator または Administrators グループのユーザーでログインしてください。● CA ARCserve D2D( 以降 D2D と表記 ) インストールの前提条件となる「Windows Installer 3.1 Redistributable (v2) 」、「Microsoft Visual C++ 2010 Service Pack 1 Redistributable Package」が未導入の場合に、「前提条件コンポーネント」が表示されます。x64 環境へのインストールでは、x86 用 /x64 用にそれぞれ「Microsoft VisualC++ 2010 Service Pack 1 Redistributable Package」 がインストールされます。
１
D2D をインストールするコンピューターに、添付の DVD-ROM をセットします。2
[ARCserve_D2D] フォルダー内のセットアップファ イル [CA_ARCserve_D2D_Setup.exe] をダブルク リックします。 →実行するとインストールに必要なファイルが解凍さ れ、セットアップ ウィザードが開始されます。3
[ インストール ] ボタンをクリックします。４
[ 日本語 ] を確認し、[OK] ボタンをクリックします。５
使用許諾契約を最後まで読み、同意する場合は [ 使用許 諾契約に同意する ] を選択し、[次へ ] をクリックします。 ※使用許諾契約を最後まで読み進めると選択が可能となります。６
バックアップに使用する [Windows 管理者の名前 ] を 確認し、[ パスワード ] を入力します。 Windows ファイアウォールに登録するポート番号を 確認します。 ※デフォルトで設定されるポート番号は「8014」です。こ こで登録したポート番号を使用して、D2D の操作をリモー トのブラウザーからもおこなうことができます。 設定を確認後、[ インストール ] ボタンをクリックしま す。 クリック クリック ①選択 ②クリック ①入力 ②確認 ③クリック７
内容を確認し、[ 完了 ] ボタンをクリックします。8
[ はい ] ボタンをクリックします。 →コンピューターが再起動します。9
管理者権限のあるユーザー ( ここでは、Administrator) でログインし、タスクトレイ上の D2D アイコンをク リックします。 [ 拡張 ] → [ ライセンス ] をクリックします。10
事前にご用意いただいた 25 桁のソフトウェアライセ ンスキーを入力し、[ 追加 ] ボタンをクリックします。 ※コピー・アンド・ペーストもできます。11
登録した [ コンポーネント名 ]（製品名）を確認し、[OK] ボタンをクリックします。 以上でインストールとライセンスの登録は完了です。 クリック クリック ①クリック ②クリック ③クリック ②クリック ①入力 ②クリック ①確認復旧メディアを作成する
１
[ スタート ] → [ プログラム ] → [CA] → [ARCserve D2D] → [ ブートキット ウィザード ] を起動します。2
[Windows 8] または [Windows 7] を選択し、[次へ ] をクリックします。3
Windows ADK または Windows AIK がインストー ルされていない場合は、以下の画面が表示されます。 表示されない場合は、手順４へお進みください。① [Windows 8 用 Windows ADK のダウンロードセ ンターにアクセスできます。] 横の [ ここをクリック すると、] をクリックします。
② Microsoft 社の「Windows 8 用 Windows アセ スメント & デプロイメント」ダウンロードページが 開きます。
[ ダウンロード ] をクリックして、ADK をダウンロー ドします。
③ダウンロードした [adksetup.exe] を実行します。 「Assessment and Deployment Kit セットアッ プ」 が起動します。
CA ARCserve D2D r16.5 では、「ブートキットウィザード」ユーティリティを使用して、WinPE ベースの復旧メディア (ISO イメージまたは USB メモリ ) を作成できます。この復旧メディアには、ベアメタル復旧（BMR）の実行に必要な情報がすべて含ま れています。
ここでは、Windows 2012/Windows 8 ベースの復旧メディア (ISO イメージ ) を作成する方法について説明します。
※ Windows 2012/Windows 8 ベースの復旧メディアは、Windows Server 2012、Windows 8 の復旧はもちろんのこと、Windows Server 2008 および Windows Server 2008 R2 の復旧メディアとして利用することができます。
ブートキットウィザードでは、必要なドライバを組み込んだメディアやドライバを組み込まない復旧用メディアを作成することが可 能です。ドライバを組み込まない復旧メディアを利用した BMR 復旧でも、必要に応じて復旧中にドライバを導入することができます。 復旧メディアを作成するには Windows ADK (Windows アセスメント & デプロイメントキット ) または Windows 自動インスト ールキット (Windows AIK) をインストールする必要があります。
以下では、ブートキットウィザード実行時に、Windows ADK をダウンロードしながら、復旧メディアを作成する一連の操作を記載 しています。(ARCserve D2D サーバがインターネットに接続できない環境の場合は、別のマシンを使って Windows ADK また は Windows AIK をダウンロードします。方法は【Windows ADK のダウンロードとインストール方法】(6 ページ ) をご覧く ださい。) クリック ②クリック ①選択 クリック クリック
④内容を確認し、同意できる場合は、
[Microsoft .NET Framework のライセンス条項 に同意します ] にチェックし、[ 同意してインストー ルする ] をクリックします。
⑤環境によっては、Microsoft .NET Framework の インストール後に再起動が必要な場合があります。 以下の画面が表示された場合は、[OK] をクリックし ます。 →システムが再起動します。 ⑥ ADK のインストール先フォルダーを指定し、[ 次へ ] をクリックします。 ※ ADK をダウンロードし、別のコンピューターに適用する場 合は、「個別のコンピューターにインストールするためにア セスメント & デプロイメント キットをダウンロードしま す」 を選択し、保存先を指定します。 復旧メディアを作成する ARCserve D2D サーバーが、 インターネットに接続できない環境では、ダウンロード済 みの Windows ADK を利用する必要があります。詳しく は、【Windows ADK のダウンロードとインストール方法】 (6 ページ ) をご覧ください。 ⑦必要に応じて、[ はい ] または [ いいえ ] を選択し、 [ 次へ ] をクリックします。 ⑧内容を確認し、同意できる場合は、[ 同意する ] を クリックします。 ⑨ [Deployment Tools] と
[Windows Preinstallation Environment (Windows PE)] にチェックをつけ、 [ インストール ] をクリックします。 →インストールを開始します。 ⑩ [ 閉じる ] をクリックします。 以上で、ADK のインストールは完了です。 ②クリック ①チェック クリック ②クリック ①指定 ②クリック ①選択 クリック ②クリック ①チェック
４
[ ブート可能 BMR ISO イメージの作成 ] または [ ブート可能 BMR USB メモリの作成 ] を選択し、 [ 次へ ] をクリックします。５
[ プラットフォーム ] と [ デスティネーション ] を指定し、 [ 次へ ] をクリックします。 プラットフォームの指定 復旧用メディアに含める BMR イメージ のプラットフォームを選択します。 デスティネーションの指定 [BMR ISO イメージを保存するための保 存先フォルダを参照します]および [BMR ISO イメージの名前の入力 ] でそれぞれ を指定します。６
[ 次へ ] をクリックします。 デフォルトでは、[ 英語 ] と [ 日本語 ] が選択されてい ます。７
[ 作成 ] をクリックします。 ※ドライバを組み込んだ BMR ISO イメージを作成する場合 は、[ ローカル ドライバを含む ] または [ ドライバの追加 ] を選択し、ドライバを導入します。 →復旧メディアの作成を開始します。８
完了すると以下の画面が表示されますので、[ 完了 ] を クリックします。９
BMR ISO イメージを作成した場合は、ライティング ソフトウェアなどを使って、復旧用 CD を作成します。 以上で、復旧メディアの作成は完了です。 作成した復旧用 CD からコンピューターを起動し、ベアメタル 復旧をおこなうことができます。 ※作成した復旧メディアは、ARCserve D2D のビルド番号を入れた 名前をつけて、大切に保管してください。 ②クリック ①選択 ③クリック ①選択 ②指定 クリック ③クリック クリックWindows ADK のダウンロードとインストール方法
１
Microsoft 社の「Windows 8 用 Windows アセス メント & デプロイメント」ダウンロードページ http://www.microsoft.com/ja-jp/download/ details.aspx?id=30652 にアクセスし、[ ダウ ンロード ] をクリックして、Windows ADK をダウ ンロードします。２
ダウンロードした [adksetup.exe] を実行します。 「Assessment and Deployment Kit セットアップ」 が起動します。
３
内 容 を 確 認 し、 同 意 で き る 場 合 は、[Microsoft .NET Framework のライセンス条項に同意します ] にチェックし、[同意してインストールする ] をクリッ クします。４
環境によっては、Microsoft .NET Framework の インストール後に再起動が必要な場合があります。 以下の画面が表示された場合は、[OK] をクリックし ます。→システムが再起動します。５
ADK のダウンロード先フォルダーを指定し、[ 次へ ] をクリックします。６
必要に応じて、[ はい ] または [ いいえ ] を選択し、 [ 次へ ] をクリックします。７
内容を確認し、同意できる場合は、[同意する]をクリッ クします。８
[ 閉じる ] をクリックします。 以上で、ADK のダウンロードは完了です。 次ページへお進みください。 ブートキットメディアを作成するための ARCserve D2D サーバーがインターネットに接続できない環境の場合、インター ネットに接続できる別のコンピューターを使って Windows ADK(Windows アセスメント & デプロイメントキット ) または Windows 自動インストールキット (Windows AIK) をダウンロードする必要があります。クリック ②クリック ①チェック クリック ②クリック ①選択 クリック ②クリック ①指定
Windows ADK のダウンロードとインストール方法（つづき）
９
復旧メディアを作成する ARCserve D2D サーバー にダウンロードした Windows ADK をコピーしま す。10
ダウンロードした [adksetup.exe] を実行します。 「Assessment and Deployment Kit セットアップ」 が起動します。
11
内 容 を 確 認 し、 同 意 で き る 場 合 は、[Microsoft .NET Framework のライセンス条項に同意します ] にチェックし、[同意してインストールする ] をクリッ クします。12
環境によっては、Microsoft .NET Framework の インストール後に再起動が必要な場合があります。 以下の画面が表示された場合は、[OK] をクリックし ます。→システムが再起動します。13
Windows ADK のインストールフォルダーを指定 し、[ 次へ ] をクリックします。14
必要に応じて、[ はい ] または [ いいえ ] を選択し、 [ 次へ ] をクリックします。15
内容を確認し、同意できる場合は、[同意する]をクリッ クします。16
[Deployment Tools] と[Windows Preinstallation Environment (Windows PE)] にチェックをつけ、[ インストール ] をクリックします。 →インストールを開始します。
17
[ 閉じる ] をクリックします。 以上で、ADK のインストールは完了です。 つづけて、ブートキット ウィザードを使って復旧メディアを 作成します。 ②クリック ①チェック クリック ②クリック ①指定 ②クリック ①選択 クリック ①チェック クリック１
タスクトレイ上の D2D アイコンをクリックし、表示さ れたメニューから [ 設定 ] をクリックします。 → Web ブラウザーが起動し、D2D ホームページのロ グイン画面が表示されます。２
インストール時に指定した [ ユーザ名 ] と [ パスワード ] を入力し、[ ログイン ] ボタンをクリックします。 ここでは、このまま「Administrator」アカウントで ログインします。 ログインが完了すると自動的に [ 設定 ] の [ 保護設定 ] 画面が起動します。バックアップ運用を開始する
ご注意
●ここではデフォルト設定による最も簡単な運用開始手順を説明します。 ● 以下の説明にしたがって、はじめてバックアップ設定を保存した場合、D2D ホームページへログインした時間の５分後を設定値としてバック アップが自動的にスケジュールされます。運用要件に応じバックアップ設定を変更するには、【設定メモ 3】(10 ページ ) をご覧ください。 ①クリック ②クリック ①入力 ②クリック設定メモ１
ログイン後、ニュースフィード ( ユーザコミュニティ ) 機能による Google へのアクセスが、Internet Explorer の接続設定によって ブロックされたことを示す画面が表示されます。 D2D のユーザーコミュニティ機能を利用する場合には、画面の指示 にしたがい Internet Explorer を適切に設定してください。 Web ブラウザーを起動したコンピューターがインターネットに接続 していない、あるいはユーザーコミュニティ機能を使用しない場合 は、以下の手順で Google への接続を停止させることができます。 ●ニュースフィード（ユーザーコミュニティ）機能を無効にする ①タスクトレイ上の D2D アイコンを右クリックします。 ②表示されたメニューから [ 拡張 ] をクリックします。 ③ [ ニュースフィード ] をクリックし、[ オフ ] をクリックして、 Web ブラウザーを再起動します。 ①右クリック ②クリック ③クリック５
[ 設定の保存 ] ボタンをクリックします。 保存が完了すると、自動的にバックアップジョブがスケ ジュールされ、バックアップ運用を開始できます。設定メモ 2
●バックアップ先としてローカルディスクを指定設定する方法 ① [ 参照 ] ボタンをクリックして、[ バックアップ先 ] を指定します。 ②バックアップ場所を指定し、[OK] ボタンをクリックします。 以下の例では、「D: ￥D2D」というローカルディスク上のフォル ダーをバックアップ先として指定しています。 クリック３
共有フォルダーを指定します。 バックアップ先として￥￥で始まる UNC パスを直接入力しま す。ここでは「￥￥192.168.1.3￥Backup」という共有フォ ルダーをバックアップ先として指定しています。 その後、テキストボックス横の アイコンをクリックしま す。 →共有フォルダーに接続するためのアカウント情報の入力画面 が表示されます。 ※ D2D では必ず [ バックアップ先 ] を指定する必要がありま す。４
接続に使用する [ ユーザ名 ] と [ パスワード ] を入力し、[OK] ボタンをクリックします。 ①入力 ②クリックご注意
● D2D では、ローカルディスク内のフォルダーをバックアップ先 として指定した場合、バックアップ先フォルダーを含むディスク 全体がバックアップ対象から除外されます。 ローカル ディスク内にバックアップ先を確保できない場合には、 共有フォルダーをバックアップ先として設定してください。 ①入力 ②クリック クリック ①選択 ②クリックバックアップ スケジュールが登録され運用が開始されます。 バックアップ中のステータスや次回のスケジュールは D2D ホーム ページ内の [ ジョブ モニタ ] から確認することができま す。
