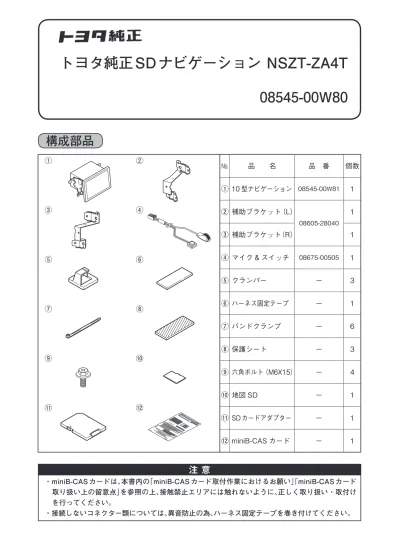

トヨタ純正 SD ナビゲーション NSZT-ZA4T
08545-00W80
No. 品 名 品 番 個数 ① 10 型ナビゲーション 08545-00W81 1 ② 補助ブラケット（L） 08605-28040 1 ③ 補助ブラケット（R） 1 ④ マイク & スイッチ 08675-00505 1 ⑤ クランパー ー 3 ⑥ ハーネス固定テープ ー 1 ⑦ バンドクランプ ー 6 ⑧ 保護シート ー 3 ⑨ 六角ボルト（M6X15） ー 4 ⑩ 地図 SD ー 1 ⑪ SDカードアダプター ー 1 ⑫ miniB-CAS カード ー 1 ① ツメ ×９540A-10AVN015
・miniB-CAS カードは、本書内の「miniB-CAS カード取付作業におけるお願い」「miniB-CAS カード
取り扱い上の留意点」を参照の上、接触禁止エリアには触れないように、正しく取り扱い・取付け を行ってください。 ・接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻き付けてください。
注 意
構成部品
② ツメ ×９ ③ ④ ツメ ×９ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫アドバイス ・カードの説明書に記載の文面をよくお読みのうえ必ず挿入してください。 ・miniB-CAS カードを挿入しないとデジタル放送が視聴できません。 ・「使用許諾契約約款」を、よくお読みください。 ・試乗車など、不特定または多数の人の視聴を目的とした業務用途には使用できません。 ※試乗車の場合は、特別用途向けカードをご使用ください。 ・ダッシュボードの上など、高温になるところにカードを放置しないでください。 ■販売店様へ ・カードの不具合と確認された場合は、富士通テン SS にお問い合わせください。 ＜注意事項＞ ＜カード端子面の清掃方法＞ 本カードには接触禁止エリアがあり、この部分に触れ ることにより、カードの読み取り不良が発生する恐れ があります。（作業用手袋をしていても同様です。） カードを持つ場合は、可能な限りカードの側面とし、 端子面に触れる場合は、下記の接触可能エリアのみと してください。 ※万一、接触禁止エリアに触れてしまった場合には、 カード端子面の清掃方法に従ってカードの清掃をお 願いします。 ・カード端子面に触れないように、カード側面を挟 むように持ってください。 ・工業用アルコール（純度の高いエタノール）を染 み込ませた綿棒で、端子面全体を直線でなぞるよ うに、まんべんなく拭き取ってください。（綿棒は 別のカードへ再使用しないでください。） ⑫ miniB-CAS カード（添付） ●デジタル放送の視聴のために必要なカードです。 ⑫ miniB-CAS カード（添付） カード側面は触れても 問題ありません。 接触可能エリア 工業用アルコール カードの清掃方法 カードの持ち方 IC（集積回路） ・本製品に同梱されている miniB-CAS カードをナビゲーション本体に挿入する前に、お客様に “B-CAS カード使用許諾契約約款”を読んでいただき、承諾していただいた後に“miniB-CAS カー ド”を台紙から取り出してください。 ・台紙はお客様に渡してください。
注 意
miniB-CAS カード取付作業におけるお願い
miniB-CASカードの取り扱いについて
miniB-CASカードについて
後席ディスプレィへ 使用しません 使用しません 変換ケーブル 4P 10P 12P 6P 5P 車両ハーネス 全周囲モニターまたは ＥＴＣ等へ 3P ステアリングスイッチへ ラジオアンテナへ 1P 1P 1P 1P 1P GPS 一体フロント４アンテナへ GPS コネ クタ ー 6P+3P DCMへ DSRCへ 8P 19P 4P 5P ④音声認識マイク＆スイッチ USB/HDMI端子へ ブラインドコーナーモニター （別売スイッチケーブル使用） 16P 4P バックモニターへ 4P 8P i-Pod 対応 USB/VTR アダプターへ 車両通信接続ハーネスへ 20P 20P 4P ・折り曲げたり、変形させない。 ・カード端子面には手をふれない。 ・重いものを置いたり踏みつけたりしない。 ・分解加工は行わない。 ・水をかけたり、ぬれた手でさわらない。
結線方法
miniB-CASカード取り扱い上の留意点
地図SD／miniB-CASカードスロットの カバーを開ける （1） 地図 SD／miniB-CAS カードスロット のカバーを開ける。 （2） miniB-CAS カード⑫の IC チップ面を 下にして「miniB-CAS」と記載のスロッ トに挿入する。 miniB-CASカード用スロット ・miniB-CAS カード⑫は、カードの側面 を持って挿入してください。 ・miniB-CAS カード⑫は " カチッ" と音が するまで差し込んでください。 ・故障の原因となりますので、miniB-CAS カード⑫以外のカードや異物を挿 入しないでください。 ・miniB-CAS カード⑫を抜き差ししたと きは、3 秒以上経ってから、miniB-CAS カード⑫の動作確認を行ってください。 （miniB-CAS カード⑫の動作確認につ いては取扱説明書をご参照ください）
注 意
取付後の注意事項
miniB-CASカードの挿入
（1） バッテリーケーブルを接続し、IG を ONにする。 （2） 10 型ナビゲーションの❶（AUDIO） ボタンを「ピッ」と鳴るまで長押しし、 ディスプレイをOPENする。1
⑫miniB-CASカード（1） 地図SD⑩を「地図SD」と記載のスロッ トに挿入する。 （2） 地図SD／miniB-CASカードスロット のカバーを閉める。 （5） ACCを一度OFF→ONする。 （6） ACCをON後、 「QUICK SETUP」画 面の❷「次回起動時に設定する」にタッ チする。 （7） ナビゲーションの❸MENUボタンを 押し、「MENU」画面を表示させる。 地図SD用スロット ・サービス検査画面への移行方法 地図 SD／miniB-CAS カードスロットカ バーは確実に閉めてください。
注 意
サービス検査画面
（3） 読み込み完了後、「TILT・EJECT」画面 の「CLOSE」画面をタッチする。 （4） 「地図 SD の初回購入時ナビとの…長押 ししてください？」で❶「はい」を１秒 以上長押しする。 ACC を ON 後、１分間はバッテリーケー ブルを外さないでください。注 意
⑩地図SD 地図SDの初回購入時ナビとの紐付けが必要です SDとナビの紐付けを行いますか？ 紐付けを行う場合「はい」を1秒以上 長押ししてくださいA-001
ツメ×9 QUICK SETUPを開始する QUICK SETUP 次回起動時に設定する 設定しない セキュリティと基本的な設定を簡単に行うことができます セキュリティ設定を行っていない場合 今後も起動時にQUICK ＳＥＴＵＰ画面を表示します1
2
3
（8） 「MENU」画面の❹「画質・消」にタッチ し、「画質調整（共通）」画面を表示させ る。 （9） 「画質調整（共通）」画面の四隅の内、 左上部❺と左下部❻を❺→❻→❺→❻ →❺→❻の順にタッチする。 タッチする位置が上すぎたり、下すぎた りすると検知しませんので、必ず楕円の 位置付近をタッチしてください。
注 意
（10） 「サービス検査」画面を表示させる。 以降の画面で各機能の検査・調整等を 行ってください。注 意
T-Connect MENUA-001
ツメ×9 画質調整（共通）4
5
6
ダイアグ Quick Setup
（1） 「サービス検査」画面を表示させる。 （2） 「サービス検査」画面で❶「ダイアグ Quick Setup」をタッチする。 アドバイス サービス検査画面への移行方法は前述の 要領を参照してください。 （3） 「ダイアグQuick Setup」画面で ❷「Quick Setupを開始する」をタッチ する。 CAN 車両設定 （4） 「車両データ確認（CAN）」画面で❸「車 種選択」をタッチする。 アドバイス 設定完了後、再度左図の画面に戻ります。 （5） ❹「次へ>>」をタッチしてください。 1/41
2
3
4
“未設定”になっていることを確認する バックモニターが接続されていない場合 は、「カメラ設定」が表示されません。 アドバイス（6） 「CAN設定」画面にて車種を選択する。 （例.ヴォクシーをタッチする。） （7） ❷「戻る」をタッチする。 （8） ❸「CAN通信検査」をタッチする。 ・車種設定は、必ず該当の車種を選択し てください。 ・車種選択を間違えると「エコ情報」が正 しく表示されません。
注 意
・車種選択は、▲▼スイッチ等をタッチし 搭載する車両を選んでください。 ・初期設定は「未設定」に設定されていま す。 ・目的の車種が無い場合は、車両データを SD カードにダウンロードし、SD カー ドを「Audio SD」と記載のスロットに挿 入後「追加車種」をタッチしてください。 アドバイス ⇒ ⇒ 1/4 ヴォクシー 2015 年 12 月現在2
3
ヴォクシー HV エスクァイア（2014.10 ～） エスクァイア HV（2014.10 ～） ヴォクシー ヴォクシー HV エスクァイア（2014.10 ～） エスクァイア HV（2014.10 ～） ヴォクシー（12） 「カメラ設定」画面で❺「全周囲モニ ター調整」をタッチする。 ■ マルチアングル全周囲モニターを接続する場合 （13） 「カメラ設定」画面で、❻「バックガイド モニター調整」をタッチする。 （10）「カメラ設定」画面で❺「バックガイドモ ニター調整」をタッチする。 アドバイス ・以降の手順はバックガイド用キットの 品目概要を参照してください。 ・設定完了後、再度左図の画面に戻ります。 カメラ設定 （11） ❻「次へ>>」をタッチしてください。 （14） ❼「次へ>>」をタッチしてください。 （9） CAN通信検査の結果が”OK”になって いることを確認する。 「CAN 通信検査」は、車両通信接続ハーネ ス（CAN ハーネス）の接続状態をチェック しています。車種を間違って選択しても 「OK」が表示されますので、車種は、正し く選択してください。
注 意
検査結果の表示が「NG」の場合は、車両通 信接続ハーネス（CAN ハーネス）の接続を 確認してください。 アドバイス ＯＫ 1/4 2015 年 12 月現在 “OK”になっていることを確認する 2/4 2/45
6
7
5
6
ヴォクシー ・以降の手順は全周囲モニターの品目概 要を参照してください。 ・設定完了後、再度左図の画面に戻ります。 アドバイス ・以降の手順はバックガイド用キットの品 目概要を参照してください。 ・設定完了後、再度左図の画面に戻ります。 アドバイス（15） 「USB/HDMI 入力端子設定」画面で❽ 「接続済」をタッチしてください。 （16） ❾「次へ」をタッチしてください。 ■ USB／HDMI 入力端子を接続する場合 ■ USB/HDMI 入力端子を接続しない場合 （17） ❽「次へ」をタッチしてください。 USB／HDMI 入力端子を接続しない場合 に「設定済」を選択すると、オーディオメ ニューに HDMI のアイコンが表示されま すが、使用はできません。
注 意
USB／HDMI 入力端子設定 ■ 共通 1. ナビゲーション -124 Ｆ１５１２１１ 3/4 3/48
USB/HDMI入力端子設定 TILT設定 完了 ツメ×9 OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します CLOSE動作時に指を挟まないように気をつけてください TILT設定 未設定 TILT設定 未設定 CLOSE OPEN CLOSE OPEN OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します CLOSE動作時に指を挟まないように気をつけてください 接続済 次へ>> <<前へ 4/4 TILT設定 完了 TILT設定 ツメ×9 OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します TILT設定 未設定 CLOSE OPEN OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します CLOSE動作時に指を挟まないように気をつけてください 接続済 次へ>> <<前へ 4/4 TILT設定 完了 （18） 「TILT 設定」画面の「OPEN」画面に タッチし、ディスプレイを OPEN させ る。 （19） 「TILT 設定」画面の「CLOSE」画面に タッチし、ディスプレイを CLOSE す る。10
11
9
8
（22） 「ダイアグ Quick Setup」画面で設定の ある項目が全て「設定済み」となってい ることを確認する。 （23） 「完了」をタッチする。 アドバイス 設定のある項目で、「未設定」があった場合 は、再度「ダイアグ Quick Setup」を行って ください。 バッテリーケーブルを外したあとに、 ACC を ON し、10 型ナビゲーションを起 動すると「このナビを以前使用されてい た車から新しい車にのせかえされました か？」のコーションが表示される場合が あります。 そこで「はい」をタッチした場合、「ダイア グ Quick Setup」で設定した設定値がすべ て初期値になるので、再設定が必要です。
注 意
13
設定のある項目が“設定済み”になっていることを確認する TILT設定 完了 ツメ×9 OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します CLOSE動作時に指を挟まないように気をつけてください TILT設定 設定済み CLOSE OPEN 次へ>> <<前へ 4/4 （20） 「TILT 設定」画面で TILT 設定が「設定 済み」となっていることを確認する。 （21） 「完了」をタッチする。12
TILT設定が“設定済み”に なっていることを確認する ・サービス検査画面の終了方法 （1） パワースイッチをOFFにする。 ツメ×9 パワースイッチOFF
取付後の作動確認時「初期画面」「プログラム読み込み中」の画面では、絶対にパワースイッチ（ACC） を OFF にしたり、その他のボタン操作をしないでください。
パワースイッチ（ACC）を OFF にしたり、ボタン操作をすると正常に動作しない場合があります。
