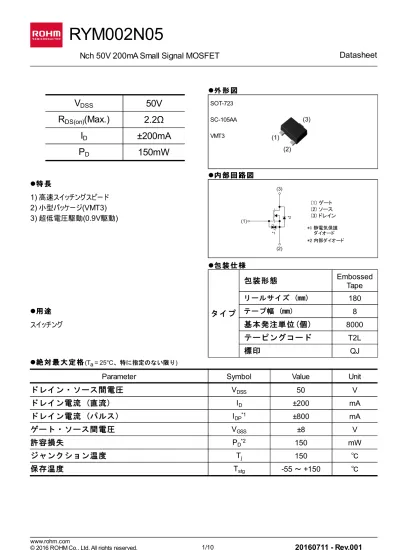

RYM002N05 : トランジスタ

RYM002N05

　　

Nch 50V 200mA Small Signal MOSFET



Datasheet

l

l

外 形 図

外 形 図

V

DSS

50V

SOT-723

　

R

DS(on)

(Max.)

2.2Ω

SC-105AA

I

D

±200mA

VMT3

P

D

150mW

　 　 　 　 　

l

l

内 部 回 路 図

内 部 回 路 図

l

l

特 長

特 長

1) 高速スイッチングスピード

2)

小型パッケージ

(VMT3)

3)

超低電圧駆動

(0.9V

駆動

)

l

l

包 装 仕 様

包 装 仕 様

タイプ

包装形態

Embossed

Tape

リールサイズ (mm)

₁₈₀

l

l

用 途

用 途

テープ幅 (mm)

8

スイッチング

基本発注単位(個)

8000

テーピングコード

T2L

標印

QJ

l

l

絶 対 最 大 定 格

絶 対 最 大 定 格

(T

_a

= 25°C

、特に指定のない限り

)

Parameter

Symbol

Value

Unit

ドレイン・ソース間電圧

V

DSS

50

V

ドレイン電流 (直流)

I

_D

±200

mA

ドレイン電流 (パルス)

I

DP*1

±800

mA

ゲート・ソース間電圧

V

GSS

±8

V

許容損失

P

_D*2

₁₅₀

_mW

ジャンクション温度

T

j

150

℃

保存温度

T

stg

-55

～

+150

℃

　 　 　 　

　 　 　 　 www.rohm.com







l

l

熱 抵 抗

熱 抵 抗

Parameter

Symbol

Values

Unit

Min.

Typ.

Max.

熱抵抗 (ジャンクション・外気間)

R

thJA*2

-

-

833

℃/W

l

l

電 気 的 特 性

電 気 的 特 性 (T

_a

= 25°C)

　 　

　

　 　

　　

　 　

　 　

　 　

　

　

　 　

　 　

　 　

　

Parameter

Symbol

Conditions

Values

Unit

Min.

Typ.

Max.

ドレイン・ソース降伏電圧

V

(BR)DSS

V

GS

= 0V, I

D

= 1mA

50

-

-

V

ドレイン・ソース降伏電圧

温度係数

　ΔV

(BR)DSS

　

I

D

= 1mA

-

53.7

-

mV/

℃

　　 ΔT

j

　 　

referenced to 25

℃

ドレイン遮断電流

I

DSS

V

DS

= 50V, V

GS

= 0V

-

-

1

μA

ゲート漏れ電流

I

GSS

V

GS

= ±8V, V

DS

= 0V

-

-

±10

μA

ゲートしきい値電圧

V

GS(th)

V

DS

= 10V, I

D

= 1mA

0.3

-

0.8

V

ゲートしきい値電圧

温度係数

　ΔV

GS(th)

　

I

D

= 1mA

-

-1.4

-

mV/

℃

　　 ΔT

j

　 　

referenced to 25

℃

ドレイン・ソース間

オン抵抗

R

DS(on)*3

V

_GS

= 4.5V, I

_D

= 200mA

-

1.6

2.2

Ω

V

GS

= 2.5V, I

D

= 200mA

-

1.7

2.4

V

GS

= 1.5V, I

D

= 200mA

-

2.0

2.8

V

GS

= 1.2V, I

D

= 100mA

-

2.2

3.3

V

GS

= 0.9V, I

D

= 10mA

-

3.0

9.0

順伝達アドミタンス

|Y

fs

|

*3

V

DS

= 10V, I

D

= 200mA

200

-

-

mS

*1 Pw≦10μs, Duty cycle≦1%

*2 各端子を参考ランドに実装した場合

*3 パルス

　 　 　 　 www.rohm.com

l

l

電 気 的 特 性

電 気 的 特 性

(T

a

= 25°C)

Parameter

Symbol

Conditions

Values

Unit

Min.

Typ.

Max.

入力容量

C

iss

V

GS

= 0V

-

26

-pF

出力容量

C

_oss

V

_DS

= 10V

-

6

-帰還容量

C

rss

f = 1MHz

-

3

-ターンオン遅延時間

t

d(on)*3

V

DD⋍

25V,V

GS

= 4.5V

-

5

-ns

上昇時間

t

r*3

I

D

= 100mA

-

8

-ターンオフ遅延時間

t

d(off)*3

R

L

⋍

250Ω

-

17

-下降時間

t

_f*3

_R

G

= 10Ω

-

43

-l

l

内 部 ダ イ オ ー ド 特 性

内 部 ダ イ オ ー ド 特 性 (ソース･ドレイン間) (T

_a

= 25°C)

　 　

　

　 　

　 　

　

Parameter

Symbol

Conditions

Values

Unit

Min.

Typ.

Max.

ソース電流(直流)

I

_S

T

_a

= 25℃

-

-

125

mA

ソース電流(パルス)

I

SP*1

-

-

800

mA

順方向電圧

V

_SD*3

_V

GS

= 0V, I

S

= 200mA

-

-

1.2

V

　 　 　 　 www.rohm.com

l

l

電 気 的 特 性 曲 線

電 気 的 特 性 曲 線

Fig.1 Power Dissipation Derating Curve

Fig.2 Drain Current Derating Curve

Fig.3 Typical Output Characteristics(I)

Fig.4 Typical Output Characteristics(II)

　 　 　 　

www.rohm.com

l

l

電 気 的 特 性 曲 線

電 気 的 特 性 曲 線

Fig.5 Breakdown Voltage vs.

　　　　　

Junction Temperature

Fig.6 Typical Transfer Characteristics

Fig.7 Gate Threshold Voltage vs.

　　　　　

Junction Temperature

Fig.8 Forward Transfer Admittance vs.

　　　　

Drain Current

　 　 　 　

www.rohm.com

l

l

電 気 的 特 性 曲 線

電 気 的 特 性 曲 線

Fig.9 Static Drain - Source On - State

　　　

Resistance vs. Gate Source Voltage

Fig.10 Static Drain - Source On - State

　　　

Resistance vs. Junction Temperature

Fig.11 Static Drain - Source On - State

　　　　

Resistance vs. Drain Current (I)

Fig.12 Static Drain - Source On - State

　　　　

Resistance vs. Drain Current (II)

　 　 　 　

www.rohm.com

l

l

電 気 的 特 性 曲 線

電 気 的 特 性 曲 線

Fig.13 Static Drain - Source On - State

　　　　　

Resistance vs. Drain Current (lII)

Fig.14 Static Drain - Source On - State

　　　　　

Resistance vs. Drain Current (IV)

Fig.15 Static Drain - Source On - State

　　　　　

Resistance vs. Drain Current (V)

Fig.16 Static Drain - Source On - State

　　　　　

Resistance vs. Drain Current (VI)

　 　 　 　

www.rohm.com

l

l

電 気 的 特 性 曲 線

電 気 的 特 性 曲 線

Fig.17 Typical Capacitance vs.

　　　　　　

Drain - Source Voltage

Fig.18 Switching Characteristics

Fig.19 Source Current vs.

　　　　　　

Source Drain Voltage

　 　 　 　

www.rohm.com

l

l

測 定 回 路 図

測 定 回 路 図

図

1-1

スイッチング時間測定回路 図

1-2

スイッチング波形 　 　 　 　

l

l

使 用 上 の 注 意

使 用 上 の 注 意

本製品は、帯電性の大きな環境では素子の劣化・破壊の恐れがあるので、

取り扱い時には必ず静電対策を講じてください。

　 　 　 　 www.rohm.com

l

l

外 形 寸 法 図

外 形 寸 法 図

　 　 　 　

www.rohm.com
