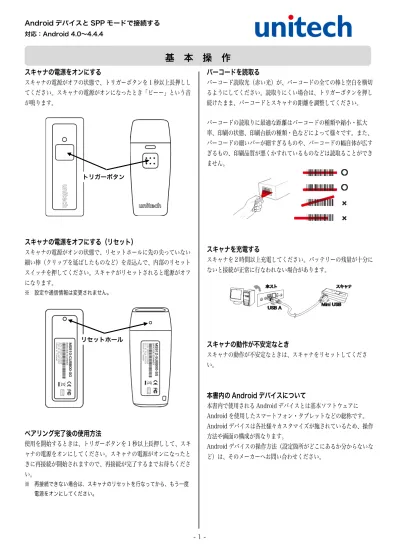

スキャナの電源をオンにする
スキャナの電源がオフの状態で、トリガーボタンを 1 秒以上長押しし てください。スキャナの電源がオンになったとき「ピーー」という音 が鳴ります。スキャナの電源をオフにする（リセット）
スキャナの電源がオンの状態で、リセットホールに先の尖っていない 細い棒（クリップを延ばしたものなど）を差込んで、内部のリセット スイッチを押してください。スキャナがリセットされると電源がオフ になります。 ※ 設定や通信情報は変更されません。ペアリング完了後の使用方法
使用を開始するときは、トリガーボタンを 1 秒以上長押しして、スキ ャナの電源をオンにしてください。スキャナの電源がオンになったと きに再接続が開始されますので、再接続が完了するまでお待ちくださ い。 ※ 再接続できない場合は、スキャナのリセットを行なってから、もう一度 電源をオンにしてください。バーコードを読取る
バーコード読取光（赤い光）が、バーコードの全ての棒と空白を横切 るようにしてください。読取りにくい場合は、トリガーボタンを押し 続けたまま、バーコードとスキャナの距離を調整してください。 バーコードの読取りに最適な距離はバーコードの種類や縮小・拡大 率、印刷の状態、印刷台紙の種類・色などによって様々です。また、 バーコードの細いバーが細すぎるものや、バーコードの幅自体が広す ぎるもの、印刷品質が悪くかすれているものなどは読取ることができ ません。スキャナを充電する
スキャナを 2 時間以上充電してください。バッテリーの残量が十分に ないと接続が正常に行なわれない場合があります。スキャナの動作が不安定なとき
スキャナの動作が不安定なときは、スキャナをリセットしてくださ い。本書内の Android デバイスについて
本書内で使用される Android デバイスとは基本ソフトウェアに Android を使用したスマートフォン・タブレットなどの総称です。 Android デバイスは各社様々カスタマイズが施されているため、操作 方法や画面の構成が異なります。 Android デバイスの操作方法（設定箇所がどこにあるか分からないな ど）は、そのメーカーへお問い合わせください。基 本 操 作
リセットホール トリガーボタン※注意※
● 弊社提供の SPP 接続用アプリ「BluetoothConnect」は、 Android 4.0 以上 OS に対応しておりません。全ての機種で動作 しない訳ではありませんが、Android 4.0 以上の OS と接続する 場合、HID 接続をお勧めいたします。 ● SPP 接続を行う場合は、「BluetoothConnect」をご使用頂く か、別途 SPP を扱えるアプリをご用意頂く必要がございます。 別途アプリをご用意いただいている場合は、BluetoothConect をご使用いただく必要はございません。 ● 本スキャナは、全ての Android デバイスとの接続および動作を 保証するものではございません。 ● 富士通製 Android デバイスは Bluetooth 接続が不安定な機種があるた めサポート対象外とさせていただいております。 ● Android デバイスによって手順や画面構成が異なる場合がありま す。 ● Android デバイスの質問や操作方法等については Android デバ イスの取扱メーカーへお問い合わせください。 ● 本スキャナの本体のバージョンによって一部操作が異なる箇所が あります。お使いいただいているスキャナのバージョンを確認す るには、製品ラベルをご覧ください。 V1.04、V1.11、V1.22（赤で囲った部分にバージョン表記がない） V1.32 以降（赤で囲った部分にバージョン表記がある）1 スキャナのトリガーボタンを 1 秒以上長押しして電源をオ
ンにしてください。
※ 充電中の場合は USB ケーブルを外してください。2 スキャナを使用して次のバーコードを上から順番に読取っ
てください。
通信切断/ペアリング削除 SPP モードSimple Secure Paring 無効
自動電源オフ無効
3 スキャナの電源がオンの状態でリセットスイッチを押し、
スキャナの電源をオフにしてください。
※ 電源がオフの時は LED ランプが消灯します。4 Android デバイスの電源をオフにしてください。
※ 詳細は Android デバイスの取扱説明書をご確認ください。5 Android デバイスの電源をオンにしてください。
※ 詳細は Android デバイスの取扱説明書をご確認ください。Android デバイスと SPP モードで接続する
6 Android デバイスの Bluetooth を ON にします。
「設定」→「Bluetooth」右のスイッチをタッチして
「ON」に変更してください。
※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。7 Android デバイスの「設定」→「Bluetooth」→
「Wireless Scanner 右のアイコン」→「ペア解除」を
タッチしてください。
※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。 ※ アイコンが表示されていない場合や Wireless Scanner が表示されてい ない場合は、この手順をスキップして次へ進んでください。8 Android デバイスの「設定」→「セキュリティ」→「提
供元不明のアプリ」をタッチしてチェックを入れてくださ
い。表示された警告メッセージをご一読いただき、同意で
きる場合は「OK」タッチしてください。
※ 「提供元不明のアプリ」にチェックが入っている場合は、この手順をス キップしてください。 ※ 全ての設定が完了した後に「提供元不明のアプリ」のチェックを外して おくことをお勧めいたします。9 Android デバイスに「BluetoothConnect」を下記ダウ
ンロード URL または QR コードより直接ダウンロードし
てください。
[QR コード] [ダウンロード URL] http://www.unitech-japan.co.jp/BT/BluetoothConnect.apk ZIP ファイルとしてダウンロードされたりダウンロードページがルー プしたりして正常にダウンロードできない場合は、以下のいずれかを お試しください。 ① ダウンロードするブラウザアプリを変更してみる。 ② PC でダウンロードしてから Android デバイスへコピーする。 ※ Android デバイスへのコピー方法などは Android デバイスのお取扱説明 書をご確認ください。①
②
③
②
①
②
10 ダウンロードした「BluetoothConnect.apk」をタッチ
して「インストール」してください。インストール時に
「パッケージインストーラー」の選択が必要な場合があり
ます。また、セキュリティ警告が表示され同意を求められ
る場合があります。
※ ダウンロードしたファイルの保存先はダウンロードを行なったアプリに よって異なります。詳細は Android デバイスのお取扱説明書をご覧くだ さい。 ※ セキュリティ設定によってはインストールが拒否される場合がありま す。その場合、インストールが可能になるよう Android デバイスの設定 を変更してください。詳細はご使用中の Android デバイスのお取扱説明 書をご確認ください。11 インストール完了後、「開く」をタッチしてください。
※ 「完了」をタッチした場合や、アプリ終了後に再実行する場合は、イン ストールされているアプリの一覧画面から BluetoothConnect を探して 実行してください。 ※ 機種によってインストールアプリ一覧へのアクセス方法が異なります。 詳細は Android デバイスのお取扱説明書をご確認ください。※ Android デバイスの Bluetooth がオフになっている場合、Bluetooth を オンにするためのメッセージが表示されますので、許可してください。 Bluetooth がオンにならないと BluetoothConnect は実行できません
12 初めてアプリを実行した場合下図の画面に自動的に移動し
ます。「BluetoothConnect」をタッチしてチェックを入
れてください。表示された警告メッセージをご一読いただ
き、同意できる場合は「OK」タッチしてください。
※ 「BluetoothConnect」にチェックが入っている場合は、この手順をス キップしてください。 ※ 誤ってこの画面を閉じてしまった場合は、BluetoothConnect のサブメ ニュー「Enable Input Method」からアクセスできます。①
②
①
①
＜BluetoothConnect のメイン画面について＞
① BluetoothConnect のバージョンです。
② テキスト入力フィールドです。接続完了後のバーコード読
み取りテストに使用します。
③ サブメニューを表示させるためのボタンです。機種によっ
てアイコンが異なる場合があります。また機種によっては
機器に備え付けの物理キーを押す必要があります。詳細は
ご使用中の Android デバイスのお取扱説明書をご確認くだ
さい。
＜BluetoothConnect のサブメニューについて＞
① ペアリング済みのスキャナを選択して接続します。
② 接続中のスキャナを切断します。
③ Android デバイスの「設定」→「Bluetooth」を表示しま
す。
④ Android デバイスの「設定」→「言語と入力」を表示しま
す。
⑤ アプリを閉じます。
①
②
③
①
②
③
④
⑤
13 Android デバイスの「設定」→「Bluetooth」→「メニ
ュー」を表示させる→「検出可能時間の設定」→「時間制
限無し」をタッチしてください。
※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。14 スキャナのトリガーボタンを 1 秒以上長押しして電源をオ
ンにしてください。
※ 接続待機中の場合は緑色の LED が点滅し続けます。 ※ 充電中の場合は赤色 LED ランプも一緒に点灯している場合があります。15 Android デバイスの「設定」→「Bluetooth」の機種名
欄に「周辺のすべての Bluetooth デバイスに表示」と表
示されている状態で「デバイスの検索」をタッチして、周
辺の Bluetooth 機器を検索してください。
※ 機種名覧に「他の Bluetooth デバイスには非表示」や「ペア設定したデ バイスにのみ表示」と表示されている場合は、機種名をタッチすると状 態を変更することができます。 ※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。16 スキャナが接続待機（緑色 LED 点滅）の状態で、
「Wireless Scanner」をタッチしてください。
※ Wireless Scanner の右にアイコンがないことを確認し、アイコンが表 示されている場合は「ペアを解除」してください。17 暫くするとペアリングが完了します。このとき、「ペア設
定リクエスト」が表示された場合は、「1234」を入力して
から[OK]をタッチしてください。
※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。 ※ 通知バー（ステータスバー）にメッセージが表示され、ペア設定リクエ スト画面が表示されない場合があります。その場合は通知パネルから操 作してください。②
③
④
①
18 ペアリング完了後、ペアリングされた機器（またはペアリ
ングされたデバイスなど）の下に Wireless Scanner が
表示され、その右にアイコンが表示されます。続いて、
BluetoothConnect を使用して接続を行なってくださ
い。
※ 機種名欄に「周辺のすべての Bluetooth 機器で検出可能」と表示されて いる場合は、機種名欄をタッチして「ペア設定した機器にのみ表示」に 変更するか、「検出可能時間の設定」を標準の値に戻してください。 ※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。1 アプリ一覧から「
BlutoothConnect」を実行して
ください。
2 サブメニューを開いて「Connect to Barcode
Reader」をタッチしてください。
※ サブメニューを表示するには 5 ページを参照してください。 ※ 機種により画面表示や操作方法が異なります。詳細は Android デバイス のお取扱説明書をご確認ください。3 Select a device to connect 画面が表示され、Paired
Devices にペアリング済みの「Wireless Scanner」が
表示されていますので、スキャナの電源がオンになってい
ることを確認して「Wireless Scanner」をタッチしてく
ださい。
※ Wireless Scanner が表示されていない場合は、事前のペアリングがで きていません。本手順書の最初からやり直してください。4 暫くすると、スキャナが「ピッピッ」と鳴動し、LED ラン
プが消灯して、接続が完了します。また、Android デバ
イスの画面に Connected to Wireless Scanner と表示
されます。続いて、キーボードの変更を行ってください。
※ 接続できない場合は、Android デバイスが「Bluetooth SPP」に対応し ているか？スキャナの電源はオンになっているか？をご確認ください。
BluetoothConnect を使用して接続を行なった場合、読取ったバーコードデ ータを表示させるために、あらかじめキーボードを BluetoothConnect へ変 更しておく必要があります。
1 画面にキーボードを表示させてください。
※ 例では BluetoothConnect を使用していますが、キーボードが表示され るアプリであれば種類は問いません。2 キーボードが表示された状態で「通知パネル」を開いて、
「入力方法の選択」をタッチしてください。
※ 「通知パネル」は画面最上部から下へ向けてスワイプすると開きます。 詳細は Android デバイスのお取扱説明書をご確認ください。3 入力方法の選択画面で「BluetoothConnect」をタッチ
してキーボードを変更してください。
※ 入力方法の選択画面に BluetoothConnect が表示されていない場合は、 BluetoothConnect のサブメニューから「Enable Input Method」へ移 動して、BluetoothConnect にチェックを入れてください。4 キーボードが BluetoothConnect に変更されます。
※ BluetoothConnect キーボードは日本語の入力に対応しておりませんの で、日本語入力を行ないたい場合は、入力方法の選択から日本語入力対 応キーボードへ再変更してください。5 最後に、設定初期化バーコードを読取ってください。
設定初期化キーボードの種類（入力方法）を切り替える
キーボードアイコンが表示 されます1 スキャナの電源がオンで、BluetoothConnect と接続さ
れていることを確認してください。
2 BluetoothConnect を実行し、テキスト入力フィールド
に、文字の開始位置を示すカーソルが表示されていること
を確認してください。
※ ここでは BluetoothConnect のテキスト入力フィールドを使用して読取 りテストを行なっていますが、実際はテキスト入力が可能なアプリであ れば、読取ったバーコードデータを表示することが可能です。3 目的のバーコード、または巻末のテストバーコードを読取
ってください。
※ 入力方法の選択で BlutoothConnect が選択されていれば、キーボード 自体は表示されていなくても構いません。 ※ BluetoothConnect アプリはスキャナとの接続時以外は閉じていても構 いません。それまで正常に接続して使用できていたのに、突然接続しなく
なり緑 LED が点滅を繰り返す。
Android デバイスの Bluetooth 画面で、Bluetooth がオンになってい て Wireless Scanner がペアリングされているかご確認ください。 次に以下の手順を行ってください。 ① スキャナの電源をオフ（リセット）し、Android デバイスの電源 をオフ→オンしてください。 ② BluetoothConnect を実行してください。 ③ スキャナの電源をオンにして、接続されるか確認してください。 ④ 接続されない場合は BluetoothConnect のメニューから 「Disconnect」をタッチしてください。
⑤ もう一度メニューを表示して「Connect to Barcode Reader」→ 「Wireless Scanner」をタッチして、接続されるか確認してくださ い。 それでも再接続できない場合は、本書を参考にもう一度再接続してみ てください。
BluetoothConnect で接続を行なうときに「Unable to
connect device」と表示される
スキャナへ接続出来なかった場合に表示されます。スキャナの電源がオフに なっていたり、通信圏外に存在したりする場合があります。また、Android デバイスが Bluetooth SPP に対応していない場合も、このメッセージ が表示されますので、Android デバイスの仕様をご確認ください。バーコードを読み取ってみる
トラブルシューティング
バーコードを読むと「ピピピ」とエラー音が鳴る。
正常に接続できていない場合のエラー音です。接続してからバーコー ドを読取ってください。 スキャナが接続できていないときは、スキャナの緑 LED ランプが点 滅を繰り返します。1 分以上経っても緑 LED ランプの点滅が消えない 場合は、本書を参考に再接続をしてください。バーコードを読むと「ピッ」と読取り成功音が鳴るにもかかわ
らず、Android デバイスの画面に表示されない。
キーボードの種類（入力方法）が「BluetoothConnect」に変更され ているか確認してください。 変更されているにもかかわらずデータが表示されない場合は、 Android デバイスをオフ→オンしてください。充電しなくなった。
スキャナの充電用 USB コネクタは若干固くなっています。USB コネ クタ保護カバーをめくり上げて USB ケーブルを接続したら、USB コ ネクタ保護カバーを手前に軽く引っ張って引き出し、その状態でもう 少し奥まで差込んでください。動作しなくなった。
スキャナのトリガーボタンを長押したときに赤 LED が点灯するにも かかわらず、電源がオンにならずバーコード読取光もでない場合は、 バッテリーの残量がほとんどありません。２時間以上充電してから再 使用してください。スキャナをバージョンアップしたい。
本スキャナは、ソフトウェアバージョンアップに対応しておりませ ん。誠に申し訳ございませんが、バージョンを変更するにはハードウ ェアそのものをご変更いただく必要がございます。全ての設定バーコードを確認するには、弊社 Web ページよりダウンロード可 能なユーザーマニュアルの最新版をご利用ください。 設定初期化 バージョンチェック ［ターミネータ］ バーコードの最後に送信する機能キーです。 ENTER キー（標準値） Tab キー ［強制電源 OFF］ 電源 OFF バーコードを読み取ると、スキャナの電源が即座に OFF となりま す。この機能は、バージョンが V1.22 以降のスキャナで使用できます。 電源 OFF ［読取成功ビープ］ バーコードの読取が成功したときのビープ音を変更できます。 鳴らす（標準値） 鳴らさない ［システムビープ］ エラー音や通信音を含むすべてのビープ音を変更できます。この機能は、バ ージョンが V1.22 以降のスキャナで使用できます。 全て鳴らす（標準値） エラー音のみ鳴らす 全て鳴らさない ※ 通信接続・切断、エラー音、バッテリー残量警告など通常動作時のすべ ての音が鳴らなくなりますのでご注意ください。 ［スキャンモード］ トリガーボタン押下時のバーコード読取光の照射方法を変更できます。各設 定の詳細はユーザーマニュアルをご参照ください。 トリガー（標準値） ワンプレスワンスキャン 連続 ［先頭 0 の JAN コード］ 本スキャナは先頭が 0 から始まる JAN コードを読み取ると、先頭の 0 を消 去して 12 桁で読み取ります。UPC を JAN に拡張すると先頭の 0 も含んだ 13 桁で読み取れるようになります。 UPC を JAN に拡張しない（標準値） UPC を JAN に拡張する ［Codabar(NW7)のスタートストップ文字］ Codabar のスタートストップ文字「A/B/C/D」の送信を変更できます。 送信する（標準値） 送信しない Code 39 UNITECHE Code 128 Unitech128 JAN13 4912345678904 Codabar (NW7) A22357000599877A
