呼吸ケア

人工呼吸器の基礎 4︓アラームと対応

アラーム

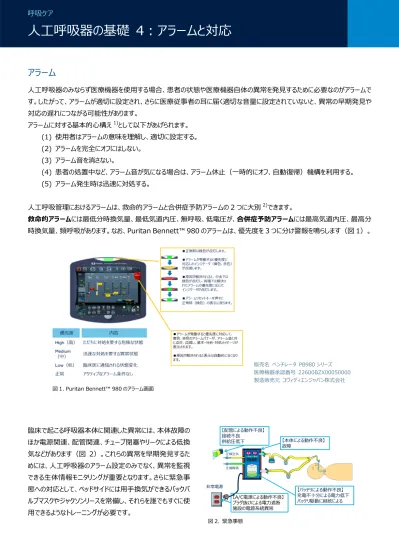

人工呼吸器のみならず医療機器を使用する場合、患者の状態や医療機器自体の異常を発見するために必要なのがアラームです。したがって、アラームが適切に設定され、さらに医療従事者の耳に届く適切な音量に設定されていないと、異常の早期発見や対応の遅れにつながる可能性があります。アラームに対する基本的心構え1)_{として以下があげられます。} (1) 使用者はアラームの意味を理解し、適切に設定する。 (2) アラームを完全にオフにはしない。 (3) アラーム音を消さない。 (4) 患者の処置中など、アラーム音が気になる場合は、アラーム休止（一時的にオフ、自動復帰）機構を利用する。 (5) アラーム発生時は迅速に対処する。人工呼吸管理におけるアラームは、救命的アラームと合併症予防アラームの 2 つに大別2)_{できます。} 救命的アラームには最低分時換気量、最低気道内圧、無呼吸、低電圧が、合併症予防アラームには最高気道内圧、最高分 時換気量、頻呼吸があります。なお、Puritan Bennett™ 980 のアラームは、優先度を 3 つに分け警報を鳴らします（図 1）。臨床で起こる呼吸器本体に関連した異常には、本体故障のほか電源関連、配管関連、チューブ閉塞やリークによる低換気などがあります（図 2）。これらの異常を早期発見するためには、人工呼吸器のアラーム設定のみでなく、異常を監視できる生体情報モニタリングが重要となります。さらに緊急事態への対応として、ベッドサイドには用手換気ができるバックバルブマスクやジャクソンリースを常備し、それらを誰でもすぐに使用できるようなトレーニングが必要です。図 1. Puritan Bennett™ 980 のアラーム画面図 2. 緊急事態販売名ベンチレータ PB980 シリーズ医療機器承認番号 22600BZX00050000 製造販売元コヴィディエンジャパン株式会社

(2)

人工呼吸器本体トラブル時に発生するアラーム（各モード共通）

AC 電源関連アラーム

AC 電源の電圧が不安定な時や、AC 電源が供給されていない時に作動するアラームです。対応策は、AC 電源が無停電電源に正しく接続されているかの確認、電源に電圧が供給されているかの確認になります。

バッテリ関連アラーム

バッテリ関連アラームはバッテリ駆動時間の残存時間が少なくなった場合（Puritan Bennett™ 980 の場合、2 分以下）に作動します。対応策は AC 電源が接続されているかを確認し、AC 駆動又は装置の交換をすることです。バッテリ駆動時間は人工呼吸器の機種により異なります。また、カタログ上のデータは新品未使用時のデータであり、経年劣化によりバッテリ駆動時間が短くなります。人工呼吸器は生命維持管理装置であるため、必ず AC 電源を正しく接続して使用してください。バッテリ駆動時の表示については呼吸器の機種により異なります。バッテリ駆動については PMDA より『人工呼吸器を使用中には、AC 電源が供給されていることをインジケータなどの表示で常に確認すること』と医療安全情報 3)_{が出されていま} す。

回路の接続不良

何らかの原因で呼吸器回路の接続が外れてしまった際に作動します。換気ができない状況になるため、回路接続を確認してください。

人工呼吸管理中のトラブル

人工呼吸器管理中、最も危険な状態は、換気トラブル（換気量低下もしくは中断）です。換気トラブルの原因として (1) 人工呼吸器本体の故障 (2) 電源トラブル (3) 自発呼吸との不同調（ファイティングやバッキング、トリガ不全） (4) エアリーク（ガスリーク） (5) 回路やチューブの閉塞 (6) 自発呼吸の減少、消失などがあげられます。換気トラブルを早期に発見するために必要なアラームはモードごとに異なります。販売名ベンチレータ 840 医療機器承認番号 21000BZY00290000 製造販売元コヴィディエンジャパン株式会社図 3. AC 電源確認一例図 4. 換気トラブル発見のためのアラーム

(3)

各モード別アラームの原因と対処方法

SPONT（CPAP／自発呼吸）

自発モードは患者の呼吸能力に依存しているため、自身の自発呼吸の回数や 1 回の換気量が少なくなれば、分時換気量が低下し換気不全に陥ります。特に、鎮静剤や鎮痛剤、睡眠導入剤などが投与されている患者においては、呼吸抑制を起こす可能性があります。異常を早期発見するためには、1 回換気量、分時換気量、呼吸回数のデータを観察するとともに、換気量アラームの下限値を実測の 70%程度に設定して管理します。また、患者の胸郭の動きや呼吸音の聴取が重要となります。 ■ 換気量下限アラーム 1 回換気量下限アラームと分時換気量下限アラームがあります。 ①1 回換気量及び呼吸回数が減少した場合、1 回換気量下限および分時換気量下限アラームが発動図 5 ②1 回換気量は保たれていて呼吸回数が減少した場合、分時換気量下限アラームのみが発動図 6 ③1 回換気量の低下による代償として呼吸回数が上昇している場合、1 回換気量下限アラームのみが発動図 7 臨床では様々な状況が考えられるため、各々のアラームを症例に合わせて設定する必要があります。 ■ 無呼吸アラーム人工呼吸器が吸気を送気したのち、次の吸気を検知するまでの時間（無呼吸インターバル）を設定し、設定時間内に吸気を検知しない場合に作動します。時間の設定とともに、無呼吸時のバックアップ換気設定が適切にされているか確認することも大切です。 ■ 呼吸回数上限アラーム 1 回換気量が十分に得られない場合、代償として呼吸回数が増加することがあります。この状態が続くと呼吸仕事量が増大して呼吸筋疲労をきたし、結果として低換気に移行する可能性がありますので、患者に合わせた適切な設定をする必要があります。

(4)

A/C

換気様式により観察項目やアラームが異なります。 (1) PCV PCV は吸気圧と吸気時間を設定して換気を行うため、患者のコンプライアンスやレジスタンス（抵抗）、リークなどによって換気量が変化します。PCV で管理する場合には実測換気量に注意をしなくてはなりません。 ■ 換気量下限アラーム換気量下限アラームの設定値は 1 回換気量、分時換気量ともに実測の 70%～80%程度といわれています。もちろん SpO2 や ETCO2 などの酸素化や換気の指標にも注意が必要です。換気量低下を認めた場合には、回路の閉塞やリークがないかを確認します。喀痰の存在が確認されれば、必要に応じて体位ドレナージなどを行い、気管吸引を施行してください。 (2) VCV VCV は 1 回換気量と吸気流量を設定して換気を行うため、設定された換気量は維持されます。しかし、リークがあると患者に送気される換気量が減少してしまいます。また、患者のコンプライアンスやレジスタンスによっては回路内圧が上昇する可能性があるため、回路内圧上限アラームの設定が重要となります。機種によって異なりますが、アラーム上限値に達すると肺の圧損傷を防止するために送気を中断（Puritan Bennett 980、840 の場合）します。そのため、回路内圧上限アラームが続くと低換気になる危険性があります。 ■ 換気量下限アラーム PCV 参照 ■ 回路内圧上限アラーム回路内圧上限アラームの設定値は実測値＋10cmH2O 程度（ただし肺損傷を予防するため35～40cmH2Oを超えない）といわれています。回路内圧上昇を認めた場合、回路の閉塞がないかを確認します。肺コンプライアンスが低下すると肺損傷の危険性があり、さらに先に述べたとおり、機種によってはアラーム上限値に達すると送気を中断し、アラームが継続すると低換気になる危険性がありますので、原因の除去と状況に応じて設定の変更が必要となります。図 8. 回路内圧上昇アラーム
