IEEE a/b/g準拠、IEEE n ドラフト2.0準拠 内蔵無線LANをお使いになる方へ

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 　　　

1

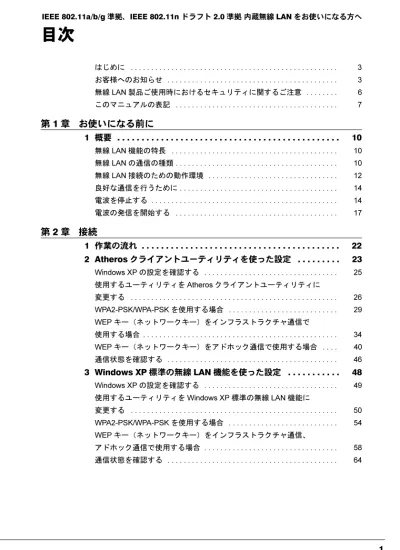

目次

はじめに . . . 3 お客様へのお知らせ . . . 3 無線 LAN 製品ご使用時におけるセキュリティに関するご注意 . . . 6 このマニュアルの表記 . . . 7

第 1 章 お使いになる前に

1

概要 . . . 10

無線 LAN 機能の特長 . . . 10 無線 LAN の通信の種類 . . . 10 無線 LAN 接続のための動作環境 . . . 12 良好な通信を行うために . . . 14 電波を停止する . . . 14 電波の発信を開始する . . . 17

第 2 章 接続

1

作業の流れ . . . 22

2 Atheros

クライアントユーティリティを使った設定 . . . 23

Windows XP の設定を確認する . . . 25 使用するユーティリティを Atheros クライアントユーティリティに 変更する . . . 26 WPA2-PSK/WPA-PSK を使用する場合 . . . 29 WEP キー（ネットワークキー）をインフラストラクチャ通信で 使用する場合 . . . 34 WEP キー（ネットワークキー）をアドホック通信で使用する場合 . . . . 40 通信状態を確認する . . . 46

3 Windows XP

標準の無線 LAN 機能を使った設定 . . . 48

Windows XP の設定を確認する . . . 49 使用するユーティリティを Windows XP 標準の無線 LAN 機能に 変更する . . . 50 WPA2-PSK/WPA-PSK を使用する場合 . . . 54 WEP キー（ネットワークキー）をインフラストラクチャ通信、 アドホック通信で使用する場合 . . . 58 通信状態を確認する . . . 64

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

2

　　　

第 3 章 付録

1

こんなときは . . . 66

ネットワークに接続できない . . . 66 「Microsoft ワイヤレス構成マネージャを無効にする」ウィンドウが 表示される . . . 71 「PING」コマンドを実行して、接続確認をしたい . . . 72 使用するユーティリティを変更する . . . 72

2

用語集 . . . 74

3 IP

アドレスについて . . . 79

4

仕様 . . . 80

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

　　　

3

はじめに

このたびは、弊社の製品をお買い上げいただき、誠にありがとうございます。

このマニュアルは、本パソコンに内蔵の無線 LAN（IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n ドラフト準拠）をお使いになるための設定について説明しています。 ご使用になる前にこのマニュアルをよくお読みになり、正しい取り扱いをされますようお 願いいたします。 2009年 9 月

お客様へのお知らせ

■ワイヤレス・インタオペラビリティ

本パソコンは、DS-SS 方式および OFDM 方式を基礎とする無線 LAN 製品との相互通信シ ステムの協調を実現するように設計されています。また、無線 LAN 製品の相互接続性を検 証する「Wi-Fi Alliance®」が定義する、無線 LAN 標準の「Wi-Fi®」に準拠しております。

■電波放射の環境への影響

・本パソコンは、他の高周波デバイス同様に、高周波エネルギーを放出していますが、本 パソコンが放出するエネルギーのレベルは、例えば携帯電話のような無線デバイスが放 出する電磁エネルギーよりはるかに低く抑えられています。 ・本パソコンは、高周波安全基準および勧告のガイドライン内で動作するため、本パソコ ンの使用者に対し、安全性を確信しています。本基準および勧告は、科学界の統一見解 を反映しており、研究班の審議および広範な研究文献を継続的に調査し解釈する科学者 たちの委員会を根本としています。 ・ある状況や環境において、本パソコンの使用は、建物の所有者や団体の責任ある代表者 により制限されることがあります。例えば、下記に挙げる場合です。 -他のデバイスやサービスに対し干渉の危険がある環境での使用 ・特定の団体や環境（例えば空港）で無線デバイスの使用に適用される方針が明確に分か らない場合は、機器の電源を入れる前に本パソコンの使用許可について問い合わせをし てください。

■電波放射の人体への影響

本パソコンから放射される出力パワーは、例えば携帯電話が放射する電波のレベルよりは るかに低くなっています。それでも、本パソコンは、通常の動作中に人間の接触に対し電 位が最小限にとどめられるように使用されなくてはなりません。使用中は本パソコンのア ンテナ部分に極力触れないでください。 アンテナについては、パソコン本体のマニュアルの「各部名称」をご覧ください。

■屋外での使用について

本パソコンに内蔵されている無線LANは、電波法の定めによりW56のチャンネルは屋外で ご利用になれますが、W52/W53のチャンネルは屋外でご利用になれません。本パソコンを 屋外でご使用になる場合は、5GHz帯の電波を停止してください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

4

　　　

■海外での使用について

本パソコンは、日本国内での無線規格に準拠し、認定を取得しています。日本国内でのみ お使いいただけます。また、海外でご使用になると罰せられることがあります。

■無線機器との通信について

Bluetoothワイヤレステクノロジー機器とは通信規格が異なるため通信できません。

■航空機内での使用について

航空機内での使用は、各航空会社に事前にご確認ください。

■干渉に関する注意事項

・本パソコンは、高周波エネルギーを発生させ、使用し、また放射します。 ・このマニュアルに従わずに設定したり使用したりすると、無線通信に有害な干渉を生じ ることがあります。 ・本パソコンがラジオ、テレビの受信機に有害な干渉を与える原因となっている場合は（本 パソコンの電源を入／切することで原因となっているかが判別できます）、次の方法で干 渉を取り除くようにしてください。 -本パソコンと受信機の距離を離す -受信機を接続しているコンセントと別系統回路のコンセントに本パソコンを接続する -経験のあるラジオ／テレビ技術者に相談する ・本パソコンの不正な改造は行わないでください。 ・本パソコンの不正な改造により発生した、ラジオやテレビへの干渉についての責任を負 いません。 ・近くに他のチャンネルを使用している無線 LAN 機器がある場合、干渉により本来の性能 が出ない場合があります。この場合、他のチャンネルを使用している無線 LAN 機器と使 用しているチャンネルの間隔をあけるように変更して干渉の影響が最小となるチャンネ ルでお使いください。それでも解決しない場合は、他のチャンネルを使用している無線 LAN機器から 3m 以上離して干渉の影響が最小となる場所でお使いください。 ・IEEE 802.11g と IEEE 802.11b の無線 LAN が混在する環境では、IEEE 802.11g は IEEE

802.11bとの互換性をとるため、IEEE 802.11g 本来の性能が出ない場合があります。IEEE 802.11g本来の性能が必要な場合は、IEEE 802.11g と IEEE 802.11b を別の無線 LAN ネッ トワークにし、使用しているチャンネルの間隔を 5 チャンネル以上あけてお使いくださ い。 ・本パソコンに内蔵されている無線 LAN は、Bluetooth ワイヤレステクノロジー機器と同じ 周波数帯（2.4GHz 帯）を使用するため、パソコン本体の近辺で Bluetooth ワイヤレステク ノロジー機器を使用すると電波干渉が発生し、通信速度の低下や接続不能になる場合が あります。 Bluetoothワイヤレステクノロジー機器との電波干渉を防ぐには 次の対策を行うと、電波の干渉を防ぐことができる場合があります。 - Bluetoothワイヤレステクノロジー機器とパソコン本体との間は 10m 以上離して使用す る。

-無線 LAN または Bluetooth ワイヤレステクノロジー機器の一方の電源を切る（Bluetooth ワイヤレステクノロジー機器を内蔵している場合や、単独で電源を切れないものを除 く）。

-無線 LAN または Bluetooth ワイヤレステクノロジー機器のいずれかの電波を、ユーティ リティを使って停止する（ユーティリティが使用不可の場合を除く）。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 　　　

5

-無線 LAN の 5GHz 帯を利用する（ただし利用できるのは屋内のみ）。 この機器の使用上の注意 ・上記表示の 2.4GHz 帯を使用している無線設備は、全帯域を使用し、かつ移動体識別装 置の帯域を回避可能です。変調方式としては DS-SS 方式および OFDM 方式を採用して おり、与干渉距離は 40m です。 ・本パソコンの使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか工場 の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）お よび特定小電力無線局（免許を要しない無線局）が運用されています。 1. 本パソコンを使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線 局が運用されていないことを確認してください。 2. 万一、本パソコンから移動体識別用の構内無線局に対して電波干渉の事例が発生し た場合には、速やかに電波の発射を停止した上、下記の連絡先にご連絡頂き、混信 回避のための処置等（例えば、パーティションの設置など）についてご相談してく ださい。 3. その他、本パソコンから移動体識別用の特定小電力無線局に対して電波干渉の事例 が発生した場合など何かお困りのことが起きたときは、次の連絡先へお問い合わせ ください。 連絡先：「富士通パーソナル製品に関するお問合せ窓口」 本パソコンの 5GHz 帯のチャンネルについて 本パソコンは、5GHz の周波数帯において、次のチャンネルを使用できます。 ・W52：36(5,180MHz)/40(5,200MHz)/44(5,220MHz)/48(5,240MHz) ・W53：52(5,260MHz)/56(5,280MHz)/60(5,300MHz)/64(5,320MHz) ・W56：100(5,500MHz)/104(5,520MHz)/108(5,540MHz)/112(5,560MHz)/116(5,580MHz)/ 120(5,600MHz)/124(5,620MHz)/128(5,640MHz)/132(5,660MHz)/136(5,680MHz)/ 140(5,700MHz) 5GHz帯を使用する場合は、上記チャンネルを利用できる無線 LAN 製品とのみ通信が可 能です。 本パソコンのアドホック通信では 5GHz 帯を使用できません。 2.4 DS/OF 4

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

6

　　　

無線 LAN 製品ご使用時におけるセキュリティに関する

ご注意

無線 LAN では、LAN ケーブルを使用する代わりに、電波を利用してパソコンなどと無線 LANアクセスポイント（ワイヤレス LAN ステーション、ワイヤレスブロードバンドルータ など）間で情報のやり取りを行うため、電波の届く範囲であれば自由に LAN 接続が可能で あるという利点があります。 その反面、電波はある範囲内であれば障害物（壁など）を越えてすべての場所に届くため、 セキュリティに関する設定を行っていない場合、次のような問題が発生する可能性があり ます。 ・通信内容を盗み見られる 悪意ある第三者が、電波を故意に傍受し、 - IDやパスワード又はクレジットカード番号などの個人情報 -メールの内容 などの通信内容を盗み見られる可能性があります。 ・不正に侵入される 悪意ある第三者が、無断で個人や会社内のネットワークへアクセスし、 -個人情報や機密情報を取り出す（情報漏洩） -特定の人物になりすまして通信し、不正な情報を流す（なりすまし） -傍受した通信内容を書き換えて発信する（改ざん） -コンピュータウイルスなどを流しデータやシステムを破壊する（破壊） などの行為をされてしまう可能性があります。 本来、無線 LAN アクセスポイントや本パソコンに内蔵されている無線 LAN は、これらの 問題に対応するためのセキュリティの仕組みを持っています。 そのため、別途ご購入された無線 LAN アクセスポイントなどの無線 LAN 製品の、セキュ リティに関する設定を正しく行うことで、これらの問題が発生する可能性を少なくするこ とができます。 しかし、無線 LAN アクセスポイントなどの無線 LAN 製品は、ご購入時の状態ではセキュ リティに関する設定が施されていない場合があります。 上記のようなセキュリティ問題が発生する可能性を少なくするためには、無線 LAN アクセ スポイントなどの無線 LAN 製品に添付されている取扱説明書に従い、これらの製品のセ キュリティに関するすべての設定を必ず行ってください。 セキュリティの設定などについて、お客様ご自身で対処できない場合には、「富士通パーソ ナル製品に関するお問合せ窓口」までお問い合わせください。 当社では、お客様がセキュリティの設定を行わないで使用した場合の問題を充分理解した うえで、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用 することをお奨めします。 セキュリティ対策を施さず、あるいは、無線 LAN の仕様上やむを得ない事情によりセキュ リティの問題が発生した場合、当社は、これによって生じた損害に対する責任を負いかね ます。 お客様の権利（プライバシー保護）に関する重要な事項です。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 　　　

7

このマニュアルの表記

■本文中の記号について

本文中に記載されている記号には、次のような意味があります。

■画面例およびイラストについて

表記されている画面およびイラストは一例です。お使いの機種によって、実際に表示され る画面やイラスト、およびファイル名などが異なることがあります。

■連続する操作の表記

本文中の操作手順において、連続する操作手順を、「→」でつなげて記述しています。 また、本文中の操作手順において、操作手順の類似しているものは、あわせて記述してい ます。

■製品の呼び方

このマニュアルに記載されている製品名称などを次のように略して表記しています。

Microsoftおよび Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標ま たは商標です。

Atheros、XSPAN は、Atheros Communications, Inc. の商標であり、弊社は同社の許可に基づき当該商 標を使用しています。

Bluetooth®は、Bluetooth SIG の商標であり、弊社へライセンスされています。 その他の各製品名は、各社の商標、または登録商標です。

その他の各製品は、各社の著作物です。 Copyright FUJITSU LIMITED 2008-2009

記号 意味 お使いになるときの注意点や、してはいけないことを記述しています。必 ずお読みください。 操作に関連することを記述しています。必要に応じてお読みください。 → 参照ページを示しています。 例：「スタート」ボタンをクリックし、「すべてのプログラム」をポイントし、「アクセサ リ」をクリックする操作 ↓ 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」の順にクリックします。 例：「スタート」ボタン→「すべてのプログラム」→「アクセサリ」の順にクリックします。 製品名称 本文中の表記

Memo

9

第 1 章

お使いになる前に

無線 LAN 機能をお使いになる前に、必ずお読みください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

10

　　第 1 章　お使いになる前に

1

概要

ここでは、無線 LAN 機能の特長、および無線 LAN を使用してできることを説明

します。

無線 LAN 機能の特長

主な特長は、次のとおりです。 ・2.4GHz 帯および 5GHz 帯の小電力通信システムを使用しているため、無線免許が不要で す。

・IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、および IEEE 802.11n ドラフトに準拠してい ます。なお 5GHz 帯では、W52/W53/W56 のチャンネルを使用します。

・最大で規格値 300Mbps の無線 LAN に対応しています。

・パソコン本体と通信相手の機器との推奨する最大通信距離は、IEEE 802.11a準拠では見通し 半径15m以内、IEEE 802.11b準拠、IEEE 802.11g準拠では見通し半径25m以内、IEEE 802.11n ドラフト準拠では見通し半径50m以内となります。ただし、設置環境（壁や柱などの影響） により短くなる場合があります。 ・WPA2/WPA や IEEE 802.1X 認証などのセキュリティ機能に対応し、部外者による侵入を 防ぐことができます。

無線 LAN の通信の種類

無線 LAN を使うと、LAN ケーブルを使わずにネットワークに接続することができます。無 線 LAN による通信には、「インフラストラクチャ通信」と、「アドホック通信」とがあります。

■インフラストラクチャ通信

無線 LAN アクセスポイントを利用したネットワークを「インフラストラクチャ通信」とい います。 この機能を使うと、無線 LAN アクセスポイント経由で有線 LAN に接続したり、インター ネットに接続したりできます。 無線 LAN アクセスポイントには、ワイヤレスブロードバンドルータなどがあります。 ※ 表示の数値は、本製品と同等の構成を持った機器との通信を行ったときの理論上の最 大値であり、実際のデータ転送速度を示すものではありません。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 1　概要　　

11

1

1

1

1

1

1

1

1

1

1

1

1

次の図は、インフラストラクチャ通信の例です。

■アドホック通信

無線 LAN でパソコン同士を接続する方法を「アドホック通信」といいます。この場合、イ ンターネットには接続しません。 一時的な簡易ネットワークを構成する場合に適しています。 次の図は、アドホック通信の例です。 ᦭✢㪣㪘㪥 ή✢㪣㪘㪥 㪟㪬㪙 ή✢㪣㪘㪥 䉝䉪䉶䉴䊘䉟䊮䊃

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

12

　　第 1 章　お使いになる前に

無線 LAN 接続のための動作環境

■インフラストラクチャ通信の場合

次の無線 LAN アクセスポイントを使用した、インフラストラクチャ通信が可能です。 無線 LAN アクセスポイントのご利用については、無線 LAN アクセスポイントのマニュア ルをご覧ください。 ・ワイヤレス LAN ステーション FMWT-201 ・ワイヤレス LAN ステーション FMWT-501 ・ワイヤレス LAN ステーション FMWT-52A ・ワイヤレス LAN ステーション FMWT-52B ・ワイヤレス LAN ステーション FMWT-52AB ・ワイヤレス LAN ステーション FMWT-52BB ・ワイヤレス LAN ステーション FMWT-53A ・ワイヤレス LAN ステーション FMWT-53G ・ワイヤレス LAN ステーション FMWT-54AG ・ワイヤレス LAN ステーション FMWT-55AG ・ワイヤレス LAN ステーション FMWT-56AG ・ワイヤレスブロードバンドルータ FMWBR-101 ・ワイヤレスブロードバンドルータ FMWBR-102 ・ワイヤレスブロードバンドルータ FMWBR-201 ・ファミリーネットワークステーション FMFNS-101 ・ファミリーネットワークステーション FMFNS-102 ・ファミリーネットワークステーション FMFNS-103 ・ファミリーネットワークステーション FMFNS-104 ・ファミリーネットワークステーション－ T FMFNS-201 ・ファミリーネットワークステーション－ T FMFNS-202 ・ファミリーネットワークステーション－ T FMFNS-203 ・ファミリーネットワークステーション－ T FMFNS-204 ・FMV ステーション FMVST-101 ・FMV ステーション FMVST-102 ・弊社製ホームサーバー機能搭載機種  インフラストラクチャ通信でお使いになる場合の注意 ・本パソコンに内蔵されている無線 LAN の IEEE 802.11b では、無線チャンネルとしてチャン ネル 1 ～ 13 を使用しています。 インフラストラクチャ通信（無線 LAN アクセスポイント経由のネットワーク）をお使いにな る場合、接続する無線 LAN アクセスポイントによっては、初期設定や自動設定により、使用 する無線チャンネルが 14 チャンネルに設定されている場合があります。 この場合、無線 LAN アクセスポイントのチャンネルを 1 ～ 13 の間に設定してください。 無線 LAN アクセスポイントのチャンネルの設定方法については、お使いの無線 LAN アクセ スポイントのマニュアルをご覧ください。 ・IEEE 802.11n ドラフトで接続するためには、パスフレーズ（PSK）を AES に設定する必要が あります。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 1　概要　　

13

1

1

1

1

1

1

1

1

1

1

1

1

 ワイヤレスLANステーションFMWT-201またはワイヤレスLANステーションFMWT-501を使用 する場合の注意 インフラストラクチャ通信を行う場合は、「ワイヤレス LAN カードの設定」をしないでくださ い。これは、ワイヤレス LAN カード（FMV-W181 または FMV-JW181）を使用する場合の設定 です。本パソコンをお使いになる場合は、「接続」（→ P.21）をご覧ください。 なお、次は該当する無線 LAN アクセスポイントのマニュアルの該当箇所です。 ・ワイヤレス LAN ステーション FMWT-201 をお使いの場合 『ワイヤレス LAN ステーション FMWT-201　取扱説明書』 ・該当箇所 「2.1　Client Manager をインストールする」 「2.3　ワイヤレス LAN カードのパラメータを設定する」 ・ワイヤレス LAN ステーション FMWT-501 をお使いの場合 『ワイヤレス LAN ステーション FMWT-501　取扱説明書』 ・該当箇所 「2.1　Client Manager をインストールする」 「2.3　ワイヤレス LAN カードのパラメータを設定する」  本パソコンとワイヤレスLANステーションFMWT-201の組み合わせでインターネットに接続す る場合の注意 ・電話回線を使用してインターネットに接続することはできません。 ・ADSL（PPPoE）回線を使用してインターネットに接続する場合は、ステーション設定ツール の ISP の設定画面の「Connection」を「Automatic」に設定してください。ステーション設定 ツールについては、ワイヤレス LAN ステーション FMWT-201 のマニュアルをご覧ください。

■アドホック通信の場合

次の製品とのアドホック通信が可能です。なお、本パソコンに内蔵の無線 LAN は、アド ホック通信では 5GHz 帯を使用できません。 ・弊社製無線 LAN（IEEE 802.11b 準拠、IEEE 802.11g 準拠）搭載のパソコン。 ・次のワイヤレス LAN カードを搭載したパソコン。 -ワイヤレス LAN カード FMV-JW181 -ワイヤレス LAN カード FMV-JW182 -ワイヤレス LAN カード FMV-JW183 -ワイヤレス LAN カード FMV-JW481 -ワイヤレス LAN カード FMV-JW482 -ワイヤレス LAN カード FMV-W181 -ワイヤレス LAN カード FMV-W182 ・液晶プロジェクタ PJ-X3500 ＋ ワイヤレス LAN ／ LAN ユニット PJX35-WL1  IEEE 802.11n ドラフトでは、アドホック通信はできません。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

14

　　第 1 章　お使いになる前に

良好な通信を行うために

使用環境により正常に使用できない場合があります。パソコン本体は下記の点に注意して 設置してください。 ・パソコン本体と通信相手の機器との推奨する最大通信距離は、IEEE 802.11a準拠では見通し 半径15m以内、IEEE 802.11b準拠、IEEE 802.11g準拠では見通し半径25m以内、IEEE 802.11n ドラフト準拠では見通し半径50m以内となります。ただし、無線LANの特性上、ご利用に なる建物の構造や材質、障害物、ソフトウェア、設置状況、または電波状況等の使用環境 により通信距離は異なります。また、通信速度の低下や通信不能となる場合もありますの であらかじめご了承ください。 ・ パソコン本体は、他の電気機器から離して設置してください。パソコン本体と電源が入っ た電気機器を近づけていると、正常に通信できなかったり、電気機器の障害になったり することがあります。 正常に通信できない場合は、使用するチャンネルや使用場所を変更してください。 特に、電子レンジなどの強い高周波エネルギーを出す機器の使用時は、影響を受けやす く、正常に通信できないことがあります。 ・放送局や無線機などが近く、正常に通信できないときは、パソコン本体の設置場所を変 えてみてください。周囲の電波が強すぎると、正常に通信できないことがあります。 ・5GHz 帯チャンネルの W53（52 ～ 64ch）、W56（100 ～ 140ch）では、無線 LAN アクセス ポイントの DFS 機能が作動した場合、W53/W56 の通信はいったん切断されます。DFS 機 能により、その無線 LAN アクセスポイントが再起動した場合は、W53/W56 以外のすべ ての通信もいったん切断されます。

電波を停止する

病院や飛行機内、その他電子機器使用の規制がある場所では、あらかじめ無線 LAN の電波 を停止してください。

■ワイヤレススイッチで停止する

ワイヤレススイッチを OFF にすると、無線 LAN の電波を停止します。 ワイヤレススイッチについては、パソコン本体のマニュアルの「各部名称」をご覧ください。

■ユーティリティで停止する

 Atheros クライアントユーティリティをお使いの場合に操作可能です。 Windows XP標準の無線 LAN 機能をお使いの場合は操作できません。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 1　概要　　

15

1

1

1

1

1

1

1

1

1

1

1

1

1

デスクトップ右下の通知領域からユーティリティアイコン

を右クリッ

クして、表示されるメニューから「無線の無効化」をクリックします。

電波が停止し、ユーティリティアイコンが に変わります。 「Atheros クライアントユーティリティ」ウィンドウが表示されます。

2

「OK」をクリックします。

■5GHz 帯の電波の発信を停止する

本パソコンを屋外でお使いになる場合、5GHz 帯の電波を停止する必要があります。

□ Atheros クライアントユーティリティをお使いの場合

5GHz帯の電波を停止する設定は、プロファイルごとに行ってください。

1

デスクトップ右下の通知領域からユーティリティアイコン（

）を右ク

リックし、表示されるメニューから「Atheros クライアントユーティリ

ティを開く」をクリックします。

「Atheros クライアントユーティリティ」ウィンドウが表示されます。

2

「プロファイル管理」タブをクリックし、5GHz 帯の電波を停止するプロ

ファイルを選択して「変更」をクリックします。

「プロファイル管理」ウィンドウが表示されます。

3

「詳細設定」タブをクリックします。

4

「ワイヤレスモード」の「5GHz 300Mbps」と「5GHz 54Mbps」のチェッ

クを外します。

5

「OK」をクリックします。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

16

　　第 1 章　お使いになる前に

6

「Atheros クライアントユーティリティ」ウィンドウを閉じます。

□ Windows XP 標準の無線 LAN 機能をお使いの場合

1

「スタート」ボタン→「マイコンピュータ」を右クリックし、表示されるメ

ニューから「プロパティ」をクリックします。

「システムのプロパティ」ウィンドウが表示されます。

2

「ハードウェア」タブ→「デバイスマネージャ」の順にクリックします。

3

「ネットワークアダプタ」をダブルクリックし、「Atheros AR928X

Wireless Network Adapter

」の名称で表示されるデバイスをダブルク

リックします。

「Atheros AR928X Wireless Network Adapter のプロパティ」ウィンドウが表示されま す。

4

「詳細設定」タブをクリックします。

5

「プロパティ」から「Wireless Mode Selection」をクリックし、「値」か

ら「2.4Ghz Only」を選択します。

6

「OK」をクリックします。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 1　概要　　

17

1

1

1

1

1

1

1

1

1

1

1

1

電波の発信を開始する

無線 LAN 機能を使って通信を行う場合は、無線 LAN の電波が発信できる状態にしてくだ さい。

■ワイヤレススイッチで開始する

ワイヤレススイッチを ON にします。 ワイヤレススイッチについては、パソコン本体のマニュアルの「各部名称」をご覧ください。

■ユーティリティで開始する

 Atheros クライアントユーティリティをお使いの場合に操作可能です。 Windows XP標準の無線 LAN 機能をお使いの場合は操作できません。

1

画面右下の通知領域からユーティリティアイコン

を右クリックして、

表示されるメニューから「無線の有効化」をクリックします。

電波の発信を開始し、ユーティリティアイコンが に変わります。 「Atheros クライアントユーティリティ」ウィンドウが表示されます。

2

「OK」をクリックします。

 電波の発信が開始されない場合は、ワイヤレススイッチが OFF になっている場合があります。 この場合はワイヤレススイッチを ON にしてください。 ワイヤレススイッチについては、パソコン本体のマニュアルの「各部名称」をご覧ください。

■5GHz 帯の電波の発信を再開する

□ Atheros クライアントユーティリティをお使いの場合

5GHz帯の電波の発信を開始する設定は、プロファイルごとに行ってください。

1

デスクトップ右下の通知領域からユーティリティアイコン（

）を右ク

リックし、表示されるメニューから「Atheros クライアントユーティリ

ティを開く」をクリックします。

「Atheros クライアントユーティリティ」ウィンドウが表示されます。

2

「プロファイル管理」タブをクリックし、5GHz 帯の電波の発信を開始す

るプロファイルを選択して「変更」をクリックします。

「プロファイル管理」ウィンドウが表示されます。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

18

　　第 1 章　お使いになる前に

3

「詳細設定」タブをクリックします。

4

「ワイヤレスモード」の「5GHz 300Mbps」と「5GHz 54Mbps」にチェッ

クを付けます。

5

「OK」をクリックします。

6

「Atheros クライアントユーティリティ」ウィンドウを閉じます。

□ Windows XP 標準の無線 LAN 機能をお使いの場合

1

「スタート」ボタン→「マイコンピュータ」を右クリックし、表示されるメ

ニューから「プロパティ」をクリックします。

「システムのプロパティ」ウィンドウが表示されます。

2

「ハードウェア」タブ→「デバイスマネージャ」の順にクリックします。

3

「ネットワークアダプタ」をダブルクリックし、「Atheros AR928X

Wireless Network Adapter

」の名称で表示されるデバイスをダブルク

リックします。

「Atheros AR928X Wireless Network Adapter のプロパティ」ウィンドウが表示されま す。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 1　概要　　

19

1

1

1

1

1

1

1

1

1

1

1

1

5

「プロパティ」から「Wireless Mode Selection」をクリックし、「値」か

ら「Auto」を選択します。

6

「OK」をクリックします。

Memo

21

第 2 章

接続

無線 LAN に接続するための設定を行います。

1 作業の流れ . . . 22 2 Atherosクライアントユーティリティを使った設定 . . . 23 3 Windows XP_{標準の無線 LAN 機能を使った設定 . . . .} 48

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

22

　　第 2 章　接続

1

作業の流れ

無線 LAN に接続するためには、次の作業が必要です。

1

無線 LAN 接続に必要なパラメータを設定します。

・Atheros クライアントユーティリティをお使いの場合 「Atheros クライアントユーティリティを使った設定」（→ P.23） ・Windows XP 標準の無線 LAN 機能をお使いの場合 「Windows XP 標準の無線 LAN 機能を使った設定」（→ P.48） 1. SSID（ネットワーク名）などを設定します。 2. セキュリティの設定をします。

 無線 LAN の設定は、Atheros クライアントユーティリティ、または、Windows XP 標準 の無線 LAN 機能で行うことができますが、本パソコンでは、無線 LAN の設定を、 Atheros_{クライアントユーティリティで行うことを推奨しています。}

 Atheros クライアントユーティリティは、Windows XP 標準の無線 LAN 機能と比べて、 次のような特徴があります。

・ アイコンを使って電波の停止／再開を簡単に行えます。

・ LEAP、EAP-FAST［注］_{などの認証プロトコルに対応しています。}

［注］LEAP、EAP-FAST は、Cisco Systems®が開発した認証プロトコルです。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

23

2

2

2

2

2

2

2

2

2

2

2

2

2

Atherosクライアントユーティリティ

を使った設定

Atheros クライアントユーティリティを使用して、無線 LAN の設定を行う手順に

ついて説明します。

 屋外では 5GHz 帯の電波を停止してください。 本パソコンを屋外でお使いになる場合、IEEE 802.11a 準拠（5GHz 帯）を停止する必要があり ます。停止方法については、「5GHz 帯の電波の発信を停止する」（→ P.15）の「Atheros クラ イアントユーティリティをお使いの場合」（→ P.15）をご覧ください。  Windows XP の設定を確認してください。

Atheros_{クライアントユーティリティと Windows XP 標準の無線 LAN 機能は併用できません。} 「Windows XP の設定を確認する」（→ P.25）をご覧になり、Atheros クライアントユーティリ ティが使用できる設定になっていることを確認してください。  ネットワーク管理者に確認してください。 すでに構成されたネットワークに接続する場合は、そのネットワークを管理するネットワーク 管理者にネットワーク情報を確認してください。ネットワーク情報の主なものは次になります。 ・無線 LAN の設定情報（SSID など） ・IP アドレスおよびサブネットマスク ・デフォルトゲートウェイ  それぞれの機器のマニュアルもご覧ください。 無線 LAN のセキュリティ情報は接続する無線 LAN アクセスポイントに合わせる必要がありま す。必要に応じて、接続する機器のマニュアルもご覧ください。  無線 LAN アクセスポイントのチャンネルを確認してください。 本パソコンで使用している無線 LAN の 2.4GHz 帯では、無線チャンネルとしてチャンネル 1 ～ チャンネル 13 を使用しています。 インフラストラクチャ通信（無線 LAN アクセスポイント経由のネットワーク）をお使いになる 場合、接続する無線 LAN アクセスポイントによっては、使用する無線チャンネルがチャンネル 13より高いチャンネルに設定されている場合があります。 この場合、無線 LAN アクセスポイントのチャンネルを 1 ～ 13 の間に設定してください。 無線 LAN アクセスポイントのチャンネルの設定方法については、お使いの無線 LAN アクセス ポイントのマニュアルをご覧ください。  接続する無線 LAN のセキュリティ設定により、次のように注意事項が異なります。 WPA2-PSK/WPA-PSK（WPA/WPA2 パスフレーズ） および WEP キー（事前共有キー） ・ユーザーがコンピュータにログオンする前、および、ユーザーがログオフした状態でも無線 ネットワークに接続されます。ただし、無線ネットワークへの接続には時間がかかります。 ・無線ネットワークへの接続には時間を要するため、ログオンに際して、ログオンプロンプト が表示された状態で数十秒待つ必要があります。 EAP-TLS ・事前にユーザー認証に使用する電子証明書を、ユーザーごとにインストールする必要があり ます。 ・複数ユーザーで運用する場合は、ユーザーごとにプロファイルを作成し、ログオン後にプロ ファイルを切り替えてお使いください。 ・ドメイン環境で運用される場合には、次の設定が必要になります。 ・コンピュータ証明書のインストール ・「ドメイン ログオンにマシン情報を使用する」の有効化 ・ローカルコンピュータに対する管理者権限

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

24

　　第 2 章　接続 ・シングルサインオン無効 PEAP(EAP-TLS) ・事前にユーザー認証に使用する電子証明書を、ユーザーごとにインストールする必要があり ます。 ・複数ユーザーで運用する場合は、ユーザーごとにプロファイルを作成し、ログオン後にプロ ファイルを切り替えてお使いください。 ・ドメイン環境での運用は未対応です。 PEAP(EAP-MSCHAP V2) ・事前にサーバ認証に使用する電子証明書をインストールする必要があります。 ・「ユーザーがログオンしていない時にネットワークに接続する」を有効にすると、Atheros ク ライアント ユーティリティに設定した情報を使用して、ユーザー認証を行います。この場合、 ユーザーがコンピュータにログオンする前、および、ユーザーがログオフした状態でも無線 ネットワークに接続されます。 ・ドメインユーザーの情報を、ユーザー認証に使用することはできません。 ・ユーザー認証に使用できるユーザー情報は、次になります。 ・ Atheros クライアント ユーティリティに設定したユーザー情報 ・ローカルコンピュータにログオンしたときのユーザー情報  シングルサインオンをお使いになる場合には、ドライバの再インストールが必要になります。 「ドライバーズディスク＆ユーティリティディスク」内の「\Lan\Atheros\XP」フォルダにある install.txtをお読みになり、ドライバをアンインストール後に、「新規インストール（シングルサ インオン有効）」の手順に従って、インストールを行ってください。（既存プロファイルは削除 されます。）  シングルサインオンをお使いの場合、次の機能が利用できなくなります。 ・ようこそ画面を使用する ・ユーザーの簡易切り替えを使用する  シングルサインオンをお使いの場合、TLS認証およびPEAP認証で、ユーザーにパスワード（Windows ログオンパスワード）を設定する必要があります。  Atherosクライアントユーティリティで無線LANの設定を行った場合は、ブリッジ接続をするこ とはできません。 ブリッジ接続をお使いになる場合は、Windows XP 標準の無線LAN機能で無線LANの設定を 行ってから、ブリッジ接続を行ってください。  一般家庭など小規模なネットワークでインフラストラクチャ通信を行う場合、暗号化規格の種 類は WPA2-PSK を選択し、暗号化プロトコルの種類は AES を選択する組み合わせをお勧めし ます。

Atherosクライアントユーティリティでは、WPA2-PSK/WPA-PSK、および TKIP/AES の選択 を、無線 LAN アクセスポイントの設定に自動的に合わせますので、無線 LAN アクセスポイン ト側で設定してください（パソコン側では、「セキュリティオプションの設定」で「WPA/WPA2 パスフレーズ」を選択してください）。また、パスフレーズ（PSK）は 21 文字以上入力してく ださい。 ただし、無線 LAN アクセスポイントによっては、上記の設定に対応していない場合がありま す。お使いの無線 LAN アクセスポイントに添付のマニュアルをご確認のうえ、設定してくださ い。  インフラストラクチャ通信の場合、チャンネル（周波数帯）を設定する必要はありません。接 続しようとする無線 LAN ネットワークで使用しているチャンネルを自動的に検知し、そのチャ ンネルで通信します。チャンネルの変更が必要な場合は、無線 LAN アクセスポイント側で設定 してください。また、ADSL（PPPoE）を使用してインターネットに接続する場合は、本パソ コンの MTU サイズ（→ P.76）を変更する必要があります。 詳しくは、無線 LAN アクセスポイントのマニュアルをご覧ください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

25

2

2

2

2

2

2

2

2

2

2

2

2

Windows XP の設定を確認する

Atherosクライアントユーティリティを使用できる設定になっているかどうか確認します。

1

「スタート」ボタン→「コントロールパネル」の順にクリックします。

2

「ネットワークとインターネット接続」をクリックします。

3

「ネットワーク接続」をクリックします。

現在インストールされているネットワークの一覧が表示されます。

4

一覧から「ワイヤレスネットワーク接続」を右クリックし、表示されるメ

ニューから「プロパティ」をクリックします。

「ワイヤレス ネットワーク接続のプロパティ」ウィンドウが表示されます。

5

「ワイヤレス ネットワーク」タブをクリックします。

6

「Windows でワイヤレス ネットワークの設定を構成する」の設定を確認

します。

になっている場合は、ドライバをインストールし直す必要があります。ドライバ のインストール方法については、「使用するユーティリティを Atheros クライアント ユーティリティに変更する」（→ P.26）をご覧ください。 になっている場合は、次の手順に進みます。

7

デスクトップ右下の通知領域からユーティリティアイコンを右クリック

し、表示されるメニューから「Atheros クライアント ユーティリティを開

く」をクリックします。

「Atheros クライアント ユーティリティ」ウィンドウが表示されれば、Atheros クライ アントユーティリティを使用することができます。 使用するセキュリティやネットワークの種類によって、次のいずれかにお進みくだ さい。 ・「WPA2-PSK/WPA-PSK を使用する場合」（→ P.29）

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

26

　　第 2 章　接続 ・「WEP キー（ネットワークキー）をインフラストラクチャ通信で使用する場合」 （→ P.34） ・「WEP キー（ネットワークキー）をアドホック通信で使用する場合」（→ P.40）

使用するユーティリティを Atheros クライアントユー

ティリティに変更する

 使用するユーティリティを変更すると、すでに設定した接続情報が削除されます。 「SSID」や「PSK（WPA/WPA2 パスフレーズ）」など、接続に必要な情報は、ユーティリティ を変更する前に、必ずバックアップしてください。  使用するユーティリティを変更すると、再起動が必要になります。  Atheros クライアントユーティリティのシングルサインオン機能と、Windows のログオン認証 を行う他の製品やソフトウェアとを併用することはできません。 シングルサインオンをお使いになる場合には、Windows のログオン認証を行う他の製品やソフ トウェアをアンインストールしてください。

1

管理者または Administrator グループのメンバとして、Windows にログ

オンします。

2

パソコン本体に添付の「ドライバーズディスク＆ユーティリティディスク」

を、パソコンにセットします。

3

「スタート」ボタン→「ファイル名を指定して実行」の順にクリックします。

4

次のように入力し、「OK」をクリックします。

［ドライブ名］:\［無線LANドライバのフォルダ］\setup.exe

5

「設定言語の選択」ウィンドウが表示されたら、「日本語」を選択して、「次

へ」をクリックします。

Atheros Client Installation Program が起動します。

6

「次へ」をクリックします。

「使用許諾契約」ウィンドウが表示されます。

7

「使用許諾契約の全条項に同意します」を選択して、「次へ」をクリックし

ます。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

27

2

2

2

2

2

2

2

2

2

2

2

2

8

「クライアントユーティリティとドライバのインストール」を選択して、

「次

へ」をクリックします。

「インストール先の選択」ウィンドウが表示されます。

9

「次へ」をクリックします。

「フォルダの選択」ウィンドウが表示されます。

10

フォルダ名を確認し、「次へ」をクリックします。

「重要：読んでください」ウィンドウが表示されます。

11

「次へ」をクリックします。

「設定ツールを選択してください」ウィンドウが表示されます。

12

「Atheros クライアントユーティリティ (ACU) と認証」を選択し、「次へ」

をクリックします。

「シングルサインオン機能のインストールオプション」ウィンドウが表示されます。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

28

　　第 2 章　接続

13

シングルサインオン機能を使用する場合には、

「シングルサインオン機能を

インストールします。」をクリックし、「次へ」をクリックします。

 インストールしたシングルサインオン機能を無効にしたい場合は、ドライバを再イン ストールする必要があります。 「このオプションを選択した場合は、操作終了時にシステムを再起動する必要があり ます。続けますか？」というメッセージが表示された場合は、「はい」をクリックし ます。

14

「次へ」をクリックします。

「クライアントアダプタを挿入すると、ドライバが自動的にインストールされます。 アダプタをまだ挿入していない場合は今すぐに挿入し、新しいハードウェアの検出 ウィザードが表示された場合はキャンセルしてインストールを続けてください。続 けるには、[OK] をクリックしてください。」というメッセージが表示されます。

15

「OK」をクリックします。

インストールが開始されます。 終了すると、「InstallShield Wizard の完了」ウィンドウが表示されます。

16

「完了」をクリックします。

すべてのウィンドウを閉じてから、Windows を再起動します。 以上で、ドライバのインストールは完了です。 ドライバが正しくインストールされているか確認します。確認方法については、「Windows XPの設定を確認する」（→ P.25）をご覧ください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

29

2

2

2

2

2

2

2

2

2

2

2

2

WPA2-PSK/WPA-PSK を使用する場合

無線 LAN 接続を行うために必要な、SSID（ネットワーク名）、パスフレーズなどを設定し ます。設定内容については、無線 LAN アクセスポイントの設定に合わせてください。また、 ネットワーク管理者がいる場合は、それぞれの設定内容について、ネットワーク管理者に 確認してください。

1

無線 LAN の設定に必要な設定値を用意します。

設定値には次のものがあります。 ・ SSID（ESSID） 無線 LAN アクセスポイントがもつ ID で、無線 LAN アクセスポイントのマニュ アルによっては ESSID と表記されている場合もあります。この SSID をパソコン に設定することで、無線 LAN アクセスポイントとパソコンとが無線 LAN でつな がります。

初めて無線 LAN を設定するときは、無線 LAN アクセスポイントの SSID は初期 値のままです。無線 LAN アクセスポイントの初期値については、無線 LAN アク セスポイントに添付されているマニュアルをご覧ください。 すでにネットワークが構築されている場合は、そのネットワークの無線 LAN アク セスポイントに設定されている SSID をパソコンに設定します。 ・ パスフレーズ（PSK） データの暗号化の方法に WPA2-PSK/WPA-PSK を使う場合、暗号化のパスワード となる「パスフレーズ」を設定します。 初めて無線 LAN を設定するときは、何も設定されていないため、「パスフレーズ」 はこの手順の中で設定します。 すでにネットワークが構築されている場合は、そのネットワークで使用されてい る「パスフレーズ」を用意してください。

2

無線 LAN アクセスポイントの電源が入っていることを確認します。

無線 LAN アクセスポイントの電源の入れ方については、無線 LAN アクセスポイン トに添付されているマニュアルをご覧ください。

3

無線 LAN の電波が発信できる状態になっていることを確認します。

電波の発信については、「電波の発信を開始する」（→ P.17）をご覧ください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

30

　　第 2 章　接続

4

デスクトップ右下の通知領域からユーティリティアイコン（

）を右ク

リックし、表示されるメニューから「Atheros クライアントユーティリ

ティを開く」をクリックします。

「Atheros クライアントユーティリティ」ウィンドウが表示されます。

5

「プロファイル管理」タブをクリックします。

6

「新規」をクリックします。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

31

2

2

2

2

2

2

2

2

2

2

2

2

7

「プロファイル管理」ウィンドウで次のように設定します。

1. プロファイル名 プロファイルを識別するためのプロファイル名を設定します。半角英数字、半 角記号および全角文字（日本語）で入力できます（32 文字以内）。 2. クライアント名 変更する必要はありません。 3. SSID1 SSID（ネットワーク名）を接続する無線 LAN アクセスポイントに合わせて設 定します。

無線 LAN アクセスポイントの SSID（または ESSID）の初期値については、無 線 LAN アクセスポイントに添付されているマニュアルをご覧ください。 すでにネットワークが構築されている場合は、そのネットワークの無線 LAN ア クセスポイントに設定されている SSID を選択してください。 4. SSID2 ／ SSID3 SSID2／ SSID3 は、使用できません。設定を行わないでください。

8

「セキュリティ」タブをクリックします。

 セキュリティを設定していないネットワークには、無線 LAN 機能を搭載したすべての パソコンから接続できるため、ほかのユーザーにデータを盗まれたり、破壊されたり する危険性があります。セキュリティの設定は必ず行ってください。 1 3 2 4

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

32

　　第 2 章　接続

9

「WPA/WPA2 パスフレーズ」をクリックして にし、「設定」をクリック

します。

10

「WPA/WPA2 パスフェーズの構成」ウィンドウで、接続する無線LANアク

セスポイントに合わせてパスフレーズを入力し、

「OK」をクリックします。

パスフレーズは、ASCII 文字では 8 文字以上 63 文字以下、16 進数のキャラクター コードでは 64 桁で入力してください。 すでにネットワークが構築されている場合は、そのネットワークで使用しているパ スフレーズを入力してください。  パスフレーズにお使いになれる文字や文字数は、接続する無線 LAN 機器の仕様により 異なります。 キーの形式が ASCII 文字の場合 ・お使いになれる文字 0～ 9 の半角数字、A ～ Z の半角英字（大文字）、a ～ z の半角英字（小文字）、_ （アンダーバー） ・お使いになれる文字数 8文字以上、63 文字以下（8 文字から入力可能ですが、無線 LAN のセキュリティ向 上のため、21 文字以上入力してください） キーの形式がキャラクターコードの場合 ・お使いになれる文字 0～ 9 の半角数字、A ～ F の半角英字（大文字）、a ～ f の半角英字（小文字） ・お使いになれる文字数 64_桁

11

「プロファイル管理」ウィンドウで「OK」をクリックします。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

33

2

2

2

2

2

2

2

2

2

2

2

2

12

「Atheros クライアントユーティリティ」ウィンドウの「プロファイル管

理」タブで設定したプロファイルが選択されていることを確認し、「アク

ティブ化」をクリックします。

13

「Atheros クライアントユーティリティ」ウィンドウの

をクリックしま

す。

14

「スタート」ボタン→「コントロールパネル」ウィンドウで「パフォーマン

スとメンテナンス」をクリックします。

15

「電源オプション」をクリックします。

16

「電源設定」タブをクリックして次の項目を設定し、

「OK」をクリックしま

す。

・「システムスタンバイ」を「なし」にします。 ・「システム休止状態」を「なし」にします。 自動的にスタンバイや休止状態に移行しないように設定されました。 続いてネットワークの設定をします。  ネットワーク接続に関する各種設定は、接続するネットワークのネットワーク管理者に確認し てください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

34

　　第 2 章　接続

WEP キー（ネットワークキー）をインフラストラクチャ

通信で使用する場合

無線 LAN 接続を行うために必要な、SSID（ネットワーク名）、WEP キー（ネットワーク キー）などを設定します。設定内容については、無線 LAN アクセスポイントの設定に合わ せてください。また、ネットワーク管理者がいる場合は、それぞれの設定内容について、 ネットワーク管理者に確認してください。

1

無線 LAN の設定に必要な設定値を用意します。

設定値には次のものがあります。 ・SSID（ESSID） 無線 LAN アクセスポイントがもつ ID で、無線 LAN アクセスポイントのマニュ アルによっては ESSID と表記されている場合もあります。この SSID をパソコン に設定することで、無線 LAN アクセスポイントとパソコンとが無線 LAN でつな がります。

初めて無線 LAN を設定するときは、無線 LAN アクセスポイントの SSID は初期 値のままです。無線 LAN アクセスポイントの初期値については、無線 LAN アク セスポイントに添付されているマニュアルをご覧ください。 すでにネットワークが構築されている場合は、そのネットワークの無線 LAN アク セスポイントに設定されている SSID をパソコンに設定します。 ・WEP キー（ネットワークキー） データの暗号化の方法に WEP を使う場合、暗号化のパスワードとなる「WEP キー」 を設定します。 初めて無線 LAN を設定するときは、何も設定されていないため、「WEP キー」は この手順の中で設定します。 すでにネットワークが構築されている場合は、そのネットワークで使用されてい る「WEP キー」を用意してください。

2

無線 LAN アクセスポイントの電源が入っていることを確認します。

無線 LAN アクセスポイントの電源の入れ方については、無線 LAN アクセスポイン トに添付されているマニュアルをご覧ください。

3

無線 LAN の電波が発信できる状態になっていることを確認します。

電波の発信については、「電波の発信を開始する」（→ P.17）をご覧ください。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

35

2

2

2

2

2

2

2

2

2

2

2

2

4

デスクトップ右下の通知領域からユーティリティアイコン（

）を右ク

リックし、表示されるメニューから「ユーティリティを開く」をクリック

します。

「Atheros クライアントユーティリティ」ウィンドウが表示されます。

5

「プロファイル管理」タブをクリックします。

6

「新規」をクリックします。

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

36

　　第 2 章　接続

7

「プロファイル管理」ウィンドウで次のように設定します。

1. プロファイル名 プロファイルを識別するためのプロファイル名を設定します。半角英数字、半 角記号および全角文字（日本語）で入力できます（32 文字以内）。 2. クライアント名 変更する必要はありません。 3. SSID1 SSID（ネットワーク名）を接続する無線 LAN アクセスポイントに合わせて設 定します。

無線 LAN アクセスポイントの SSID（または ESSID）の初期値については、無 線 LAN アクセスポイントに添付されているマニュアルをご覧ください。 すでにネットワークが構築されている場合は、そのネットワークの無線 LAN ア クセスポイントに設定されている SSID を選択してください。 4. SSID2 ／ SSID3 SSID2／ SSID3 は、使用できません。設定を行わないでください。

8

「セキュリティ」タブをクリックします。

 セキュリティを設定していないネットワークには、無線 LAN 機能を搭載したすべての パソコンから接続できるため、ほかのユーザーにデータを盗まれたり、破壊されたり する危険性があります。セキュリティの設定は必ず行ってください。 1 3 2 4

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

37

2

2

2

2

2

2

2

2

2

2

2

2

9

「事前共有キー（静的 WEP）」をクリックして にし、「設定」をクリック

します。

10

「事前共有キーの構成（静的 WEP）」ウィンドウで次のように設定します。

1. 「キー入力」で WEP キー（ネットワークキー）の入力形式を選択します。 2. 使用するキーの右側で「WEP キーサイズ」を選択します。 3. WEP キー（ネットワークキー）を入力します。 2 1 3 4

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ

38

　　第 2 章　接続  キーの番号はご使用になる無線LANアクセスポイントと同じ番号に設定する必要があ りますが、装置や OS のバージョンなどによって、設定できる範囲が 0 ～ 3 の場合と 1～ 4 の場合があります。キーの番号は次のように対応していますので、ご注意くだ さい。  一度入力済みの WEP キー（ネットワークキー）を変更する場合は、一度すべての文字 列を削除してから入力しなおしてください。  WEP キー（ネットワークキー）は、接続する無線 LAN アクセスポイントと同じ値（文 字列）を設定する必要があります。 「WEP キー」にお使いになれる文字や文字数は、WEP キーの形式や、接続する無線 LAN機器の仕様により異なります。 キーの形式が ASCII 文字の場合 ・お使いになれる文字 0～ 9 の半角数字、A ～ Z の半角英字（大文字）、a ～ z の半角英字（小文字）、_ （アンダーバー） ・お使いになれる文字数 64bitWEP対応：5 文字 128bitWEP対応：13 文字 152bitWEP対応：16 文字 キーの形式がキャラクターコードの場合 ・お使いになれる文字 0～ 9 の半角数字、A ～ F の半角英字（大文字）、a ～ f の半角英字（小文字） ・お使いになれる文字数 64bitWEP_{対応：10 桁} 128bitWEP対応：26 桁 152bitWEP対応：32 桁 4. 「OK」をクリックします。

11

「プロファイル管理」ウィンドウで、「OK」をクリックします。

対応するキーの番号 キーの番号が 0 ～ 3 の場合 0 1 2 3 キーの番号が 1 ～ 4 の場合 1 2 3 4

IEEE 802.11a/b/g 準拠、IEEE 802.11n ドラフト 2.0 準拠 内蔵無線 LAN をお使いになる方へ 2　Atheros クライアントユーティリティを使った設定　　

39

2

2

2

2

2

2

2

2

2

2

2

2

12

「Atheros クライアントユーティリティ」ウィンドウの「プロファイル管理」

タブで設定したプロファイルが選択されていることを確認し、「アクティブ

化」をクリックします。

13

「Atheros クライアントユーティリティ」ウィンドウの

をクリックしま

す。

14

すべてのウィンドウを閉じます。

 省電力機能を解除することをお勧めします。 無線 LAN 機能を使ってネットワーク（インターネットなど）に接続中は、スタンバイ や休止状態などの省電力機能を使用しないことをお勧めします。お使いの環境によっ ては、ネットワーク（インターネットなど）への接続が正常に行われない場合があり ます。 省電力機能の解除は次の手順で行います。 1.「スタート」ボタン→「コントロールパネル」の順にクリックします。 2.「パフォーマンスとメンテナンス」→「電源オプション」の順にクリックします。 3._{「電源設定」タブをクリックして次の項目を設定し、「OK」をクリックします。} ・「システムスタンバイ」を「なし」にします。 ・「システム休止状態」を「なし」にします。 自動的にスタンバイや休止状態に移行しないように設定されました。 続いてネットワークの設定をします。  ネットワーク接続に関する各種設定は、接続するネットワークのネットワーク管理者に確認し てください。
