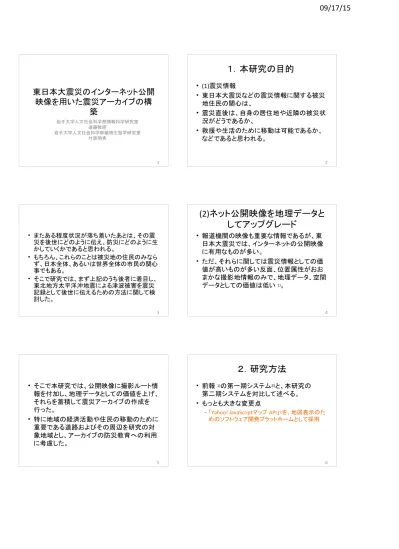

東日本大震災のインターネット公開 映像を用いた震災アーカイブの構
築
岩手大学人文社会科学部情報科学研究室 遠藤教昭
岩手大学人文社会科学部植物生態学研究室 竹原明秀
2
１．本研究の目的
• (1)震災情報
• 東日本大震災などの震災情報に関する被災 地住民の関心は、
• 震災直後は、自身の居住地や近隣の被災状 況がどうであるか、
• 救援や生活のために移動は可能であるか、
などであると思われる。
3
• またある程度状況が落ち着いたあとは、その震 災を後世にどのように伝え、防災にどのように生 かしていくかであると思われる。
• もちろん、これらのことは被災地の住民のみなら ず、日本全体、あるいは世界全体の市民の関心 事でもある。
• そこで研究では、まず上記のうち後者に着目し、
東北地方太平洋沖地震による津波被害を震災 記録として後世に伝えるための方法に関して検 討した。
4
(2) ネット公開映像を地理データと してアップグレード
• 報道機関の映像も重要な情報であるが、東 日本大震災では、インターネットの公開映像 に有用なものが多い。
• ただ、それらに関しては震災情報としての価 値が高いものが多い反面、位置属性がおお まかな撮影地情報のみで、地理データ、空間 データとしての価値は低い 1)。
• そこで本研究では、公開映像に撮影ルート情 報を付加し、地理データとしての価値を上げ、
それらを蓄積して震災アーカイブの作成を 行った。
• 特に地域の経済活動や住民の移動のために 重要である道路およびその周辺を研究の対 象地域とし、アーカイブの防災教育への利用 に考慮した。
２．研究方法
• 前報 1)の第一期システム２)と、本研究の 第二期システムを対比して述べる。
• もっとも大きな変更点
–「Yahoo! JavaScriptマップ API」3)を、地図表示のた めのソフトウェア開発プラットホームとして採用
7
(1) 対象区域
–八戸市の震災津波浸水区域のうち、館鼻公園、
白銀町から鮫町にかけての港湾区域
8
(2) 資料
• １）現地撮影のビデオデータ
–著者が撮影したもの（ 2011/03/30）のほか、イン ターネットで公開されているものを著作権者の許 諾を得て使用
• ２） 2500分の１グレードのデジタル地図
• ３）高解像度衛星画像
–震災前後の 50cm解像度画像を購入し、パン シャープン画像を作成して使用
（フォントの色の薄い部分は第一期のみ必要）
9
(3) 使用システム
• 1)コンテンツ公開用サーバ
–ハード :PCサーバ
–ソフト : OSとして Linux、WWWサーバソフトとし て Apache HTTP server
• 2)コンテンツ作成用クライアント –ハード : PC
–ソフト : 文書編集にメモ帳、閲覧用に WWWブラ ウザ
• ３）Webサービス
–「Yahoo! JavaScriptマップ API」3)を、地図表示のための ソフトウェア開発プラットホームとして採用
–システムは第一期に比べ大幅に簡略化、高機能化。
開発言語は名称のとおりJavaScript
–資料のデジタル地図と高解像度衛星画像は Webサ ービスで提供されているものを使用し、
–サーバにはHTML文書、 ASXファイル、ビデオデータの み格納
（色を変えた部分は、第2期システムの変更点）
10
３．アーカイブの作成法と結果
• 現地撮影のビデオデータと地図データを
• 簡易撮影ルート情報を作成してリンクするこ とにより、
• 津波被害を容易にブラウズできるように工夫 した
(1) 映像の撮影ルートを特定する 方法
• 前述のように、東日本大震災のインターネット 公開映像の位置属性は、おおまかな撮影地 情報のみなので、まず公開映像の撮影ルー トを特定した。
• 具体的には、ビデオ撮影時の開始点（開始 ノード）、撮影ルート（複数の中間ノード）、終 了点（終了ノード）を明らかにした。
• 建物名の掲載された詳細地図を参照しなが らビデオを閲覧し、ビデオに映った建物の看 板などからルートを判定した。
• そのルート情報を公開映像の属性情報として 記録した。
• この作業によって公開映像の地理データとし ての価値が上がる。
13
図：探索した撮影ルートの例
（八戸市白銀町）
• 調査によって判明したビデオの撮影ルートが
、折れ線で表示されている（ノード１から６）。
• 表示されている各ノードをマウスでポイントす ると、ノード番号が地図の左下に表示される。
14
16
19 20
21
(2) 各ノードからビデオへのリンクを 作成【図】
• ノード番号のクリックで、そのノードから次の ノードまでの映像が再生されるようにASXファ イルを設定
–第一期システムでは、 HTMLのクリッカブルマップ 機能を用いることによって、地図画像とASXファイ ルをリンク
–第二期システムでは、Webサービスの機能を用 いて、JavaScript言語で地図画像とASXファイルを リンク
22
(3) ASX ファイルとは
• Windows Media メタファイルの一種で、Web ページから、サーバ上のWindows Media ベースのコンテンツ(WMV ファイル) へのリン クとして機能するテキストファイルである。
• StartTime タグ、Duration タグを使用すること によって、WMV ビデオの再生開始ポイントや
、再生時間を指定できる。
• Web ページ上でWMV の再生をコントロール 可能。これにより、１本のビデオに複数の再 生パターンを設定できる
• 地理情報（ルート情報）の付与されていない ビデオに、簡易的な地理情報を付与
• (4) 衛星画像へのリンク作成【図１】
–第一期システム では、地図上の各ノード付近の 衛星画像をキャプチャしておき、各ノード番号をク リックするとその衛星画像が表示されるようにし て、ビデオと画像を両方閲覧できるようにした。
–これにより、複数の視点から被災状況を把握でき るようにした。
25
• 本論文の第二期システムでは、衛星画像は Webサービスのコンテンツにもともと含まれてい るので、開発者が衛星画像を用意する必要はな い。
• ブラウザ画面右上に設定した「写真」ボタンをク リックすると、画面全体が衛星画像に切り替わる ように、 JavaScriptアプリケーションを作成した。
• また震災後の衛星写真や空中写真も、ボタン切 り替えで表示されるように設定した。
26
• (5) カレンダービューの表示
–収録映像の撮影年月日が、直感的にわかると映 像が探しやすい。
–そこで本研究の第二期システムでは、システムの トップページにカレンダービューを表示し（撮影年 および月）、そこに撮影地の地図をリンクして、ビ デオを閲覧できるようにした。
27
• (6) 震災アーカイブの構築
–以上のようなデータを蓄積して震災アーカイブの 作成を行う
–現在は映像が少ないため特にデータベースシス テムは用いていないが、
–今後は収録映像を増やし、 Linuxのデータベース システム MySQLにデータを登録して、必要な映像 がすぐに検索できるようにする予定
28
４．考察
• 本研究では地図表示のために Webサービス を用いることによって、経済的かつ効率的に 東日本大震災の公開映像を用いた震災アー カイブの試作を行うことができた。
• しかし、この Webサービスが長期にわたって 存在するかは定かではなく、ごく近い将来に サービスが終了する可能性さえあろう。
• またアーカイブの構築には、Webサービスの 地図のアップデートが逆に災いする。
• 震災映像の撮影時期に同期した地図が必要 だからである。
• 結論的には Webサービスは高機能で便利だ が、地図表示のためにも早期に独自システム の構築が必要であると考えるのが妥当であろ う。
• 謝辞
•東日本大震災に関する貴重な震災映像をご提供 いただいた皆様、
•また有用なフリーソフトウェアをご提供くださって いる皆様に深く感謝の意を表します。
31
•参考文献
• 1) 遠藤教昭、竹原明秀：高解像度衛星画像を 用いた東日本大震災による八戸地区の津波 被災状況の評価，地理情報システム学会講演 論文集， Vol.20，CD-ROM(4 pages)，2011．
• http://www.hss.iwate-
u.ac.jp/endo/presen/2011/GISA-2011-shinsai- rev.pdf
32
• 2)遠藤教昭、竹原明秀：高解像度衛星画像を用 いた東日本大震災による八戸地区の津波被災 状況の評価，地理情報システム学会・第 20回研 究発表大会，鹿児島大学， 2011年10月15日 (土)～16日(日)．
• http://www.hss.iwate-
u.ac.jp/endo/presen/2011/GISA-2011-shinsai.ppt
• 3)http://developer.yahoo.co.jp/webapi/map/ope nlocalplatform/v1/js/
