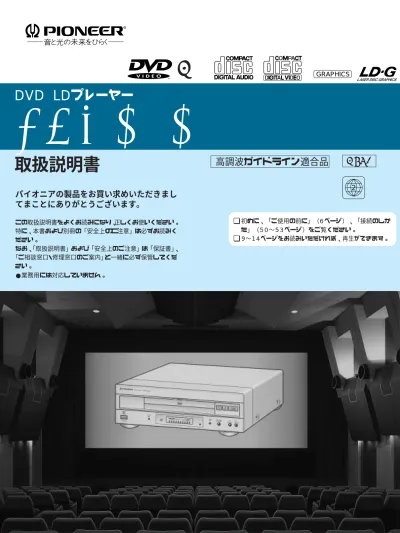

VRA1140-B

(1)

DVD LDプレーヤー

DVL-909

取扱説明書

GRAPHICS

R

NTSC

パイオニアの製品をお買い求めいただきまし

てまことにありがとうございます。

この取扱説明書をよくお読みになり、正しくお使いください。特に、本書および別冊の「安全上のご注意」は必ずお読みください。なお、「取扱説明書」および「安全上のご注意」は「保証書」、「ご相談窓口・修理窓口のご案内」と一緒に必ず保管してください。 ●業務用には対応していません。

L

高調波ガイドライン適合品

2

初めに、「ご使用の前に」（6ページ）、「接続のしかた」（50∼53ページ）をご覧ください。 9∼14ページをお読みいただければ、再生ができます。

(2)

2 安全に正しくお使いいただくために

絵表示について

この取扱説明書および製品への表示は、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。

絵表示の例

記号は注意（警告を含む）しなければならない内容であることを示しています。図の中に具体的な注意内容（左図の場合は感電注意）が描かれています。記号は禁止（やってはいけないこと）を示しています。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

●

記号は行動を強制したり指示する内容を示しています。図の中に具体的な指示内容（左図の場合は電源プラグをコンセントから抜け）が描かれています。

警告

この表示を無視して、誤った取扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取扱いをすると、人が損害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。

警告［異常時の処理］

● 万一煙が出ている、変なにおいや音がするなどの異常

状態のまま使用すると火災・感電の原因となります。

すぐに機器本体の電源スイッチを切り、必ず電源プラ

グをコンセントから抜いてください。煙が出なくなる

のを確認して販売店に修理をご依頼ください。お客様

による修理は危険ですから絶対おやめください。

● 万一内部に水や異物等が入った場合は、まず機器本体

の電源スイッチを切り、電源プラグをコンセントから

抜いて販売店にご連絡ください。そのまま使用すると

火災・感電の原因となります。

● 万一本機を落としたり、カバーを破損した場合は、機

器本体の電源スイッチを切り、電源プラグをコンセン

トから抜いて販売店にご連絡ください。そのまま使用

すると火災・感電の原因となります。

本書はマークによる機能の説明をしています。

安全上のご注意

（別冊の「安全上のご注意」もお読みください。

）

安全に正しくお使いいただくために

プラグを抜けプラグを抜けプラグを抜け

(3)

3 コンディションメモリー

よく見るDVDの各種設定を記録し、その記録内容を自動的に呼びだします。・マルチアスぺクト・シネマモード／アニメモード・マルチ言語字幕・マルチ音声・表示位置

PBC 付きビデオ CD 対応

プレイバックコントロール（PBC）付きビデオ CD（バージョン 2.0）に対応し、ディスクによって 2 種類の再生を楽しむことができます。

シネマモード、アニメモード

映画やアニメに適した画質で見ることができます。

a

パレンタルレベル *

再生するソフトの視聴制限レベルを選ぶことができます。

マルチアスペクト *

ふつうの画面、ワイド画面、レターボックス画面の中からお好みの画面を選ぶことができます。

つづき再生（ラストメモリー）*

映画等で途中でやめても次に同じ状態でつづきから見ることができます。

マルチ音声 *

複数の音声を収録してあるディスクではその音声を切り替えてお楽しみいただけます。

ランダム再生 *

曲（またはチャプター）を順不同に再生することができます。

マルチアングル *

見たいシーン（アングル）を選ぶことができます。

マルチ言語字幕 *

映画などで字幕の言語を切り替えて見ることができます。

V-DNR*

再生するソフトに応じた画質調整ができます。

プログラム再生 *

好きなタイトルやチャプターを希望の順番に並べ替えて再生できます。

リピート再生 *

いろいろな繰り返し再生ができます。

静止画、コマ送り *

静止画、コマ送りができます。

LD 両面再生 *

LDでは、ディスクを入れ換えることなく表面と裏面の両面を再生できます。

GUI 操作

パイオニア独自の美しい GUI 画面で画面を見ながらリモコンで操作ができます。ディスクにメニューが入っていなくても、プレイヤーの持っているメニュー画面で GUI 操作ができます。

Virtual Dolby Surround*

現在お使いいただいているステレオシステムでも立体感のある仮想音場を楽しめます。（効果の無い（少ない）ものもあります。）

Dolby Digital*

デジタルサラウンドアンプやサラウンドプロセッサーと接続して、5.1ch ドルビーデジタルサラウンド音声を楽しむことができます。

こんなことができます

音声：2 英語音声：1 日本語にんちこは HELLO 1 3 2 ｽﾄｯﾌﾟ 3 初期設定 4 出力設定 MENU ENTER ﾒｲﾝｾｯﾄｱｯﾌﾟ 1 ﾀｲﾄﾙﾒﾆｭｰ 2 ﾒﾆｭｰ * ディスクによってできないものもあります。 ** 本機は SRS 社の TruSurround 方式を採用しています。

TruSurround は SRS Labs, Inc. の商標です。SRS と SRS のマークは、米国およびその他数カ国における SRS Labs, Inc. の登録商標です。TruSurround の技術は SRS Labs, Inc. によって使用許諾が登録されています。

**

w

d

q

o

d

j

e

o

0 ₎

i

$

y

b

^

u

パワーオンデモ表示

パワーオンデモ表示にすると、さまざまな表示がみられます。パワーオンデモ表示にするには本体の¡¢ボタンを押しながら電源スイッチを押してください。デモ表示は、いずれかのボタンを押すと解除します。裏面再生表面再生

(4)

4

5 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

基本操作

簡単に楽しんでいただくために

応用操作

便利な機能やおもしろい機能

いろいろな設定

対応ディスク

DVD CD LD VIDEO CD

その他

準備

準

備

LD を再生する 10 ● DVD/CD/ ビデオ CD を再生する 11 ● ● ● チャプター（トラック）を進める / 戻す 12 ● ● ● ● 終了する 13 ● ● ● ● つづきから見る（つづき再生） 14 ● ● ● 選択画面（メニュー）を選んで再生する 16 ● ● LD/CD グラフィックスを再生する 17 ● ● 見たい場面 / 聞きたい場所を探す（サーチ）その 1 18 ● 見たい場面 / 聞きたい場所を探す（サーチ）その 2 19 ● ● ● ● 希望の順番に並び換えて再生する（プログラム再生） 20 ● ● ● ● 繰り返し見る・聞く（リピート再生） 21 ● ● ● ● 静止画／コマ送りスロー再生 22 ● ● ● 順不同で再生する（ランダム再生） 23 ● ● ● ● ワイドテレビ用ソフトの設定（マルチアスペクト） 26 ● よく見る DVD の各種設定を記憶させる（コンディションメモリー） 27 ● 音声言語を選ぶ（マルチ音声） 28 ● 音声を切り換える 28 ● ● ● 字幕言語を選ぶ（マルチ言語字幕） 29 ● 見たい方向からの映像を選ぶ（マルチアングル） 29 ● ディスクの情報を見る 30 ● ● ● ● 画質・音質を切り換える・グラフィックスの設定を切り換える 31 ●＊ _●＊ _●＊ _●＊ LD の反転時間を速くする（クイックターン） 36 ● 背景色を好みの色にする 36 ● ● ● ● GUI 操作の概要（グラフィカルユーザーインターフェース） 37 ● ● ● ● 接続のしかた接続例 1. 映像入力のあるテレビ 50 接続例 2. ドルビーデジタル(AC-3)入力のあるアンプ（デジタルと RF 入力が同じファンクションの場合） 51 接続例 3. ドルビーデジタル(AC-3)入力のあるアンプ（デジタルと RF 入力が別のファンクションの場合） 52 接続例 4. AV アンプ 53 接続例 5. 色差入力端子を持ったテレビ 53 各部の名称前面部 54 後面部 54 表示窓 55 リモコン 56 正しく、末永くお使いいただくために 57 故障？ちょっと調べてください 58 用語 59 保証とアフターサービス 61 仕様 61 索引 62 ＊_{ディスクの機能によっては働きません。}

そ

の

他

(5)

(6)

6

LAS ER DB C R E V FW D LA ST M EM O POWER A U D IO SU B T IT LE RE P E AT RAN DO M TI TL E RETU RN DISPL AY C O ND IT IO N L AST M EM O CL EA R PR EV JO G & S H U T TLE S TOP JO G M O DE DIS C S ID E P AU S E NE XT C HP/T M PGM RE PE AT A NG L E O PE N /C L OSE A-B MENU EN TER MODE A / B SR C ◆ 新しい乾電池と一度使用した乾電池を混ぜて使用しないでください。 ◆ 乾電池は同じ形状のもので電圧の異なるものがあります。種類の違う乾電池を混ぜて使用しないでください。 ◆ 長い間（１ヵ月以上）使用しないときは、乾電池の液漏れを防ぐために乾電池を取り出してください。もし、液漏れを起したときは、ケース内についた液をよくふきとってから新しい乾電池を入れてください。

ご使用のまえに

その他一緒に入っているもの

●保証書 ●ご相談窓口・修理窓口のご案内 ●取扱説明書（本書） ●安全上のご注意

2

1

3 裏ブタを押しながら

矢印の方向へ引きま

す

●フタが開きます。

単 4 形電池を入れる

●乾電池のプラス（＋）と

マイナス（−）の向きを

リモコン内部の表示通り

に入れてください。

フタを閉める

ご使用のまえに

リモートコントロールユニット（リモコン）

付属品を確認しよう

リモコンに電池を入れる

単 4 形（R03）乾電池……2 個オーディオコードビデオコード電源コード

(7)

7

冬期などに本機を寒いところから温かい室内に持ち込んだり、本機を設置した部屋の温度を暖房などで急に上げたりすると、内部（動作部やレンズ）に水滴が付きます（結露）。結露したままでは本機は正常に動作せず、再生ができません。結露の状態にもよりますが、本機の電源を入れて1∼2時間放置し、本機の温度を室温に保てば水滴が消え、再生できるようになります。夏でもエアコンなどの風が、本機に直接あたると結露がおこることがあります。その場合は本機の設置場所を変えてください。

ディスクの取り扱いかた

使用上の注意

別売りの光ファイバーケーブル取扱上のご注意

結露について

●急な角度に折り曲げないでください。保管するときは、直径が 15cm 以上になるようにしてください。 ●接続の際はしっかり奥まで差し込んでください。 ●長さが 3m 以下のものを使用してください。 ●プラグに傷やほこりが付着したときは、柔らかい布で拭いてから接続してください。直径 15cm 以上

■保管

● 必ずケースに入れ、高温多湿の場所や直射日光の当たる場所、極端に温度の低い場所を避けて垂直に保管してください。 ● ディスクに付いている注意書は必ずお読みください。

■ディスクのお手入れ

● ディスクに指紋やホコリが付いた場合、音質や画質が低下することがあります。柔らかい布で内周から外周方向へ軽く拭いてください。

特殊な形状の CD は使用しないでください。

ハートの形など、円形以外の形状のCDは使用しないでください。使用すると故障の原因になります。

レンズクリーナーについて

ご使用中にホコリなどにより不具合が発生したときはアフターサービスの項（61 ページ）をお読みの上、清掃をご依頼ください。なお、市販されている CD レンズクリーニングディスクには、レンズを破損するあるいはディスクが取り出せなくなるおそれがありますのでご注意ください。 ●ベンジン、シンナーなどの揮発性の薬品は使用しないでください。またレコードスプレー、帯電防止剤などは使用できません。 ●ディスクの清掃には別売のディスククリーニングセット（JV-D11）の使用をおすすめします。 ●汚れがひどい場合には、柔らかい布を水に浸し、よく絞ってから汚れを拭きとり、その後乾いた布で水気を拭きとってください。 ●損傷のあるディスク（ひびやそりのあるディスク）は使用しないでください。 ●レーベル面に紙やシールなどを貼付けたり、キズなどをつけないようにしてください。ノリなどがはみ出した場合、ディスクが取り出せなくなるなど故障の原因になります。特に、レンタルディスクにおいてはラベルが貼ってある場合が多く、このような故障が起こる恐れがありますので、のりなどのはみ出しを確認してから、ご使用ください。この製品には、マクロビジョンコーポレーション及びその他の権利者が所有している米国特許の方法クレームその他の知的財産権で保護されている著作権保護のための技術が搭載されています。この著作権保護のための技術の使用に関しては、マクロビジョンコーポレーションの許可が必要ですが、家庭及びその他の限定された視聴に限っては許可を受けています。またリバースエンジニアリングや分解は禁止されています。

(8)

8

● 右表に表示されているマークはディスクレーベル、またはジャケットに付いています。本機は右表のディスクをアダプター無しで、再生することができます。 ● 故障などを防ぐため、8cm アダプター（CD 用）は使わないでください。本機は NTSC（日本のテレビ方式）に適合しています。右表以外のディスクは使用できません。＊ DVD の再生時間は、1 秒間に 4.7Mbit を転送した場合のものです。

本機で再生できるディスクの種類

CDV デジタル音声 20 分デジタル音声 12cm/ 片面 + 映像 5 分 VSD デジタル音声 12cm/ 片面 + 映像 5 分 LD CAV 1 時間 30cm/ 両面 CLV 2 時間 LD CAV 28 分 20cm/ 両面 CLV 40 分 LD シングル CAV 14 分 20cm/ 片面 CLV 20 分 GRAPHICS CD グラフィックス

æ

（LD グラフィックス）

Æ

レーザーディスク

L

;

CDV VSD

上記以外は再生できません。

故障などを防ぐため上記以外は再生しないでください。（例） DVD オーディオ、CD-ROM、LD-ROM、DVD-ROM、ハイビジョン LD 等 ◆本機の後面部に表示されているリージョン No.（60 ページ、用語を参照）を含まない DVD は再生できません。

ディスクテーブル

LD DVD、CD など

ディスクの持ちかた

両手で持つ場合片手で持つ場合 LD : 30cm LD,LD シングル : 20cm D V D , C D , ビデオ C D , C D V , VSD : 12cm DVD シングル ,CD シングル , ビデオ CD シングル : 8cm 再生できるディスク大きさ／再生面最大再生時間の種類とマーク DVD ビデオ DVD ビデオデジタル音声デジタル映像（MPEG 2 方式） 12cm/ 片面 1 層 133 分＊ 2 層 242 分＊ 12cm/ 両面 1 層 266 分＊ 2 層 484 分＊ DVD ビデオデジタル音声デジタル映像（MPEG 2 方式） 8cm/ 片面 1 層 41 分 * 2 層 75 分 * 8cm/ 両面 1 層 82 分 * 2 層 150 分 * ビデオ CD VIDEO CD デジタル音声 12cm/ 片面デジタル映像（MPEG 1 方式） 74 分 VIDEO CD シングルデジタル音声 8cm/ 片面デジタル映像（MPEG 1 方式） 20 分 CD CD デジタル音声 12cm/ 片面 74 分 CD シングルデジタル音声 8cm/ 片面 20 分

(9)

9 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

9

基本操作

LD を再生する･････････････････････････････ 10

DVD/CD/ ビデオ CD を再生する･･･････････ 11

チャプター（トラック）を進める／戻す･･････ 12

終了する･･････････････････････････････････ 13

つづきから見る（つづき再生）･･･････････････ 14

基本操作

応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

(10)

10

LAST MEMO

POWERAUDIO SUBTITLE

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO PGM REPEAT ANGLE OPEN /CLOSE A-B MENU RE V FW D J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE MODE A / B ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

LD を再生する

1

2

3

LAST MEMO

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C STANDBY インジケーター LD ディスクテーブル LD0 ボタン

DISC SIDE A/B ボタン PLAY/PAUSE3/8 ボタン

4 POWER ボタンを押す

●本体のSTANDBYインジケーターが消灯

します。

OPEN/CLOSE

0 ボタンを

押す

●本体では LD

0 ボタンを押します。

●ディスクテーブルがでてきます。

ディスクを置く

● LD の片面ディスクはレーベル面を上に、

両面ディスクは見たいレーベル面を上に

して、ディスクテーブルのガイドに合わ

せて置きます。

◆ ディスクテーブルのガイドからはずれてディスクをセットしたり、一度に2枚のディスクをセットするとディスクを傷つけたり、本体の故障の原因になります。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ＬＤの両面ディスクでA面とはディスクテーブルに置いたときの上側をさし、B 面は下側をさします。ディスク自体に記録された A 面、B 面とは異なります。

リモコンの DISC SIDE A/B ボタンを押すごとに、A 面（SIDE A）、B 面（SIDE B）と切り替わり、本体のA面またはB面のインジケーターが点灯して、現在の面を確認できます。 RE V FW D J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE MODE A / B 表示部消灯ボタン ● 本体の表示部消灯ポタン（FL OFF）を押して、表示部を消すことができます。このとき、ボタンの上のインジケーターが点灯します。

PLAY

3 ボタンを押す

●ディスクテーブルが閉まり、再生がはじ

まります。

●本体では PLAY/PAUSE6 ボタンを押

します。

●LDの両面ディスクでは、上にした面を最

後まで再生すると、続けて下にした面を

再生します。

(11)

11 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

1

2

3

4

DVD/CD0 ボタン STANDBY インジケーター

DVD/CD/ ビデオ CD を再生する

POWER ボタンを押す

●本体のSTANDBYインジケーターが消灯

します。

DVD/CD

0 ボタンを押す

● DVD/CD ディスクテーブルがでてきま

す。

● リモコンではOPEN/CLOSE0ボタンを

押します。LDディスクテーブルと DVD/

CD ディスクテーブルがでてきます。

ディスクを置く

●レーベル面を上にして、ディスクテーブ

ルのガイドに合わせて置きます。

DVD/CD ディスクテーブル

DVD/CD/ ビデオ CD を再生する

PLAY/PAUSE3/8 ボタン ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 映画の雰囲気をこわさないようにするために本体の表示部消灯ボタン（FL OFF）を押して、表示部を消すことができます。このとき、ボタンの上のインジケーターが点灯します。以前に再生したディスクの種類や開閉したディスクテーブルの種類により再生を開始する時間が異なることがあります。 REV FW D LAST MEMO

POWER AUDIO SUBTITLE

REPEAT

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B C POWER ボタン OPEN/CLOSE0 ボタン PLAY3 ボタン表示部消灯ボタン ◆ 再生可能地域番号（リージョンNO.）（60ページ参照）が適合していない DVD は再生できません。 ◆ DVD ビデオ以外の DVD は再生できません。 ◆ 操作中につぎのマークがテレビ画面に出ることがあります。：本機自体が禁止している操作をしたとき。 :ディスク自体が禁止している操作をしたとき。

PLAY/PAUSE

6 ボタン

を押す

●ディスクテーブルが閉まり、再生がはじ

まります。

●リモコンではPLAY

3ボタンを押します。

●ディスクによっては、メニュー（選択画

面）が表示されます。メニューが表示され

た場合は 16 ページを参照してください。

(12)

12

○ ○ ○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

¢ ボタンを押す

●押すと次のチャプター（トラック）

に進みます。

●本体では FWD ¡¢ ボタンが同

じ働きです。

LAST MEMO POWERAUDIO SUBTITLE

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV JOG DISC NEXT CHP/TM PGM REPEAT ANGLE /CLOSE A-B MENU ENTER C

4 ボタンを押す

●一度押すと再生しているチャプター

（トラック）の初めに戻ります。

●さらに押すと、ひとつ前のチャプ

ター（トラック）に戻ります。

●本体では REV4 22 ボタンが同

じ働きです。

2 つの方法があります。

FWD

¡ボタンを押しつづける

●画面の「スキャン」表示が点滅中は、

押すのをやめると再生に戻ります。

●「スキャン」表示が点灯に変わると、

押すのをやめても早送りしつづけま

す。目的のところまできたらPLAY

3ボタンを押して再生にしてくださ

い。

●本体では FWD ¡ ¢ ボタンが同

じ働きです。

LAST MEMO POWERAUDIO SUBTITLE

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV JOG DISC NEXT CHP/TM PGM REPEAT ANGLE /CLOSE A-B MENU ENTER C LASER DBC RE V FW D J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE MODE A / B SR

チャプター（トラック）を進める／戻す

次のチャプター（トラック）ヘ進む

早送りのしかた

前のチャプター（トラック）ヘ戻る

チャプター（トラック）を進める / 戻す

REV4 22 ボタンチャプター1 FWD ¡ ¢ ボタン PREV NEXT PREV NEXT NEXT PREV チャプター2 タイトル 1 チャプター1 チャプター2 タイトル 2 チャプター1 チャプター2 チャプター3 チャプター4 NEXT PREV NEXT PREV NEXT PREV トラック1 トラック2 トラック3 トラック4 トラック5 NEXT PREV NEXT PREV NEXT PREV NEXT PREV トラック1 トラック2 トラック3 トラック4 トラック5 NEXT PREV NEXT PREV NEXT PREV NEXT PREV

早戻しのしかた

2 つの方法があります。

REV

1ボタンを押しつづける

●画面の「スキャン」表示が点滅中は、

押すのをやめると再生に戻ります。

●「スキャン」表示が点灯に変わると、

押すのをやめても早戻ししつづけま

す。目的のところまできたらPLAY

3ボタンを押して再生にしてくださ

い。

●本体では REV4 22 ボタンが同

じ働きです。

LASER DBC RE V FW D PREV J O G & S H U T T L E STOP JOG

MODE DISCSIDE PAUSE NEXT CHP/TM MODE A / B SR

シャトルリングを左に回す

●回す量により、ふつうの速度から約 30

倍速まで変化します。手を離すと通常の

再生に戻ります。

シャトルリングを右に回す

●回す量により、ふつうの速度から約30倍速まで変化します。手を離す

と通常の再生に戻ります。

(13)

13 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

2

3

4

RE V FW D J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE MODE A / B LAST MEMO

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C LAST MEMO

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C

1 STOP

7 ボタンを押す

●再生が終わります。

OPEN/CLOSE

0 ボタンを

押す

●本体では LD0 ボタンまたは DVD/CD0

ボタンを押します。

●ディスクテーブルがでてきます。

ディスクを取り出す

POWER ボタンを押す

●ディスクテーブルが閉まり、電源が切れて

STANDBY インジケーターが点灯しま

す。

終了する

POWER ボタン STANDBY インジケーター _{LD0 ボタン} DVD/CD0 ボタン STOP7 ボタン

終了する

途中まで見た後の続きを見ることもできます。（14 ページ参照） DVD/CD のとき LD のとき

(14)

14

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

つづきから見る（つづき再生）

LAST MEMO

REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C ● DVDではラストメモリーは場所だけでなく、映像・音声・表示・モードなどの各種設定も記憶します。 ● ラストメモリーしたディスクでも、PLAY3ボタンで再生すると、ディスクの始めから再生します。 ● つづき再生したディスクはラストメモリーが自動的に消去されます。 ● DVD ではラストメモリー登録ディスクの枚数が 5 枚を超えたときは古い記憶（一番最初にメモリーしたもの）から消去、上書きされます。 ●LD、ビデオCDではディスクを取り出すと記憶した内容は消えます。 ● DVD の場合、タイトルによっては機能しないことがあります。 ◆ CD では、つづき再生はできません。 ◆ ビデオ CD の PBC 再生時には、つづき再生ができない場合があります。 ◆ 本機作動中に、停電や電源コードが抜かれて電源を切ってしまったときは、記憶できません。電源コードを抜くときは、必ず本体のPOWERボタンまたはリモコンの POWERボタンを押して、表示窓の「OFF」表示が消えてから行ってください。

つづきから見る場所を記憶させるとき（ラストメモリー）

つづきから見る（つづき再生）

再生中に LAST MEMOボタン

を押す

●本体のラストメモリーインジケーターが

点灯します。

● POWER ボタンで電源を切るか STOP7

ボタンで再生を停止します。

LAST MEMO

REPEAT

停止中に LAST MEMOボタン

を押す

●電源オフのときに押すと、電源が入って

つづき再生します。

つづきから見るとき（つづき再生）

POWER ボタン STOP ボタンラストメモリー（LAST MEMO）インジケーター

(15)

応用操作

選択画面（メニュー）を選んで再生する･･････ 16

LD/CD グラフィックスを再生する･･････････ 17

見たい場面／聞きたい場所を探す（サーチ）その 1 ･･･ 18

見たい場面／聞きたい場所を探す（サーチ）その 2 ･･･ 19

希望の順番に並び換えて再生する

（プログラム再生）････････････････････ 20

繰り返し見る・聞く（リピート再生）･････････ 21

静止画／コマ送りスロー再生･･････････････ 22

順不同で再生する（ランダム再生）･･･････････ 23

15 応用操作

応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

(16)

16

LASER DBC RE V FW D LAST MEMO

POWERAUDIO SUBTITLE REPEAT

RANDOM TITLE RETURN DISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B SR C

メニューから選んで再生するには

①

を押す

● メニュー画面が表示されます。メニュー画面は、ディスクに記録されたものです。ディスクごとに異なります。 ● プレイバックコントロール付きビデオ CD では表示窓に PBC と表示されます。

②

たとえば、②ジャズを選ぶときは数

字ボタンの

を押す

● 10 以上の番号を選ぶ場合は、ボタンを使います。・10 を選ぶとき → ・17 を選ぶとき → ・20 を選ぶとき → → ● 選んだタイトルまたは曲を再生します。 ● D V D では、・で番号を選んで、その後 ENTERを押しても選べます。

DVD、ビデオ CD では、ディスクによってメニュー（選択画面）機能を持っているものがあります。

本機では、メニューから選んでお好みのタイトルや曲が選べます。

選択画面（メニュー）を選んで再生する

選択画面（メニュー）

を選んで再生する

再生中にメニュー画面に戻るには

DVD の場合

①

TITLE

を押す

②

MENU

を押す

● MENU を押すとタイトル内のメニュー画面になります。メニュー画面内の操作はメニュー内の指示に従ってください。

ビデオ CD の場合

RETURN

を押す

PBC 再生中に RETURN を押すとメニューが表示されます。 1 2 3 4 5 ポップスジャズ演歌カラオケクラシック ◆ ビデオ CD の PBC 再生時で、メニューを表示して再生したときは、プログラム再生、ランダム再生、リピート再生トラック / タイムサーチの機能は働きません。 ◆ ビデオ CD で、PBC がオンの場合にはプレーヤーの動作はディスクによって異なります。詳しくはディスクの取扱説明書をご覧ください。 ◆ DVD ではメニューが表示されない場合があります。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ビデオ CD ではメニューを出さずに再生することもできます。そのためには停止中に数字ボタンを押します。例えば、トラック 1 から再生するには、数字ボタンのを押します。 ● タイトルによってはメニューを使って選択することもできます。この場合は表示が出ているときにMENUを押してメニュー画面を出し、選択してください。

(17)

17 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

①

POWER

を押す

②

OPEN /CLOSE

を押す

● ディスクテーブルが出てきます。

③

グラフィックス対応のLDまたはCD

をセットする

● レーベル面を上にしてディスクテーブルのガイドに合わせて置きます。

④

を押す

● 再生が始まります。 ● グラフィックスがオフでも CD グラフィックスを再生すると、自動的にグラフィックス映像を表示します。 ◆ LDまたはCDグラフィックスディスクを使用していて、グラフィックスをオンにしてもグラフィックス映像が出ないときは、グラフィックスチャンネルの設定が合っていないまたはグラフィックスの表示位置が合っていないことが考えられます。（34、35 ページ参照） ◆ グラフィックスが記録されていないディスクを再生すると、まれに誤ったグラフィックス映像が出ることがありますが、故障ではありません。グラフィックスが記録されていないディスクを再生するときは、必ずグラフィックスをオフにしてください。

LD/CD グラフィックスを再生する

ディスクの記録フォーマットには、映像や音声を記録する場所以外にサブコードという記録場所があります。ここに、映画の台詞や歌の歌詞などの信号を記録しておき、その信号を読み取って画面に映し出すのがグラフィックスです。

LD グラフィックスディスクには

マークが付いています。

CD グラフィックスディスクには

GRAPHICS

_{マークが付いています。}

グラフィックスはこれらのディスクを使用したときにお楽しみいただけます。

LD/CDグラフィックス

を再生する

RANDOM TITLE RETURN DISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B SR C ◆ LD/CDグラフィックス対応ディスク再生時に、次の操作をするとグラフィックス映像の文字が欠ける、画面と文字、画面と画面、文字と文字が重なる、画面や文字の色が変わることがありますが故障ではありません。しばらくすると、正しいグラフィックス画像になります。・早送り、早戻し・一時停止・サーチ・グラフィックスコントロール画面でグラフィックスをオンにする・セットアップメニューを表示する・プログラムを入力する

LD の場合は

⑤

SUBTITLE

ボタンを押す

● LD ではグラフィックスチャンネル 0 と 1 がオンになり、グラフィックスモード 1 の表示が出ます。もう一度押すとグラフィックスチャンネル 2 がオンに変わり、グラフィックスモード 2 の表示が出ます。 ● チャンネルの設定を切り換えた場合は「グラフィックスオン」と表示します。

グラフィックスをオフにする

LD ：グラフィックスモード 2 またはグラフィックスオンから SUBTITLE を押す。 CD ：グラフィックスオンから SUBTITLE を押す。

(18)

18 ①

再生中は

TITLE

を押す（停止中は

TITLE

を押さずに②へ）

● タイトル番号が画面に点滅表示されます。

②

数字ボタンで直接タイトル番号を選ぶ

・タイトルの 3 を選ぶとき・タイトルの 10 を選ぶとき → LASER DBC RE V FW D LAST MEMO

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B SR C

見たい場面／聞きたい場所を探す（サーチ）その 1

見たい場面／聞きたい場

所を探す（サーチ）その 1

タイトル番号で直接探す

ﾀｲﾄﾙ 1 ﾀｲﾄﾙ 3

メニューで探す

①

TITLE

を押す（停止中なら③へ）

②

再生中は

MENU

を押す

③

でタイトル番号を選ぶ

④

ENTER

を押す

● 指定したタイトルを再生します。 ● タイトル番号点滅時に TITLE を押しつづけると、タイトル番号が1つずつ進みます。希望の番号を選んでを押しても選ぶことができます。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 直接、数字ボタンでも選べます。選んだタイトルをすぐに再生します。 ● タイトルによってはメニューを使って選択することもできます。この場合は表示が出ているときにMENUを押してメニュー画面を出し、選択してください。 ◆ タイトルを連続して再生できません。 ◆ 複数のタイトルを連続して再生するには、タイトルをプログラムして、プログラム再生してください。（20ページ参照） ◆ DVD では、ディスクによりサーチ機能を禁止しているものがあり、その場合はマークが出ます。 ◆ メニューが表示されないディスクもあります。 MENU ENTER ﾒｲﾝｽﾄｯﾌﾟﾀｲﾄﾙﾒﾆｭｰ 1 ﾀｲﾄﾙ1 2 ﾀｲﾄﾙ2 4 ﾀｲﾄﾙ4 3 ﾀｲﾄﾙ3 5 ﾀｲﾄﾙ5 1/4 MENU ENTER ﾒｲﾝｽﾄｯﾌﾟﾀｲﾄﾙﾒﾆｭｰ 1 ﾀｲﾄﾙ1 2 ﾀｲﾄﾙ2 4 ﾀｲﾄﾙ4 3 ﾀｲﾄﾙ3 5 ﾀｲﾄﾙ5 1/4

(19)

19 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

メニューでチャプター番号を探す

DVD のみ操作できます。

①

CHP/TM

を押す

● 停止中はそのまま③へ進んでください。

②

MENU

を押す

● チャプターのメニューが表示されます。

③

画面の表示に従って選ぶ

● タイトルによってメニューは表示されない場合があります。この場合は左記の方法で操作します。

時間／フレームナンバーで探す

（タイムサーチ / フレームサーチ）

①

CHP/TM

を 2 回押す

→ ● チャプターのない DVD、LD の場合は、1 回押すとタイム表示になります。

②

数字ボタンを押して、タイムナン

バー／フレームナンバーを指定する

例①：21 分 43 秒の時 → → → 例②：フレームナンバー 423 を選ぶとき → → ● DVD ではタイトル間をまたがって、時間の選択はできません。

③

を押す

● 指定したタイムまたはフレームナンバーの画面から再生します。

チャプター／トラック番

号で探す

直接数字ボタンで選ぶ

例①チャプター／トラックの 3 を選ぶとき例②チャプター／トラックの 17 を選ぶとき → ● DVD では、停止中の操作は、”見たい場面／聞きたい場所を探す（サーチ）その 1”（P.18）になります。

チャプター／トラック番号が大きいとき

①

CHP/TM

を押す

● チャプター／トラック番号が点滅します。 ● DVD では停止中はメニューが表示される場合があります。この場合は右の”メニューでチャプター番号を探す”を参照してください。

②

チャプター／トラック番号を数字ボ

タンで指定する

例① チャプター／トラックの 31 を選ぶとき → 例② チャプター 187 を選ぶとき → →

③

を押す

● 指定したチャプター／トラックを再生します。

見たい場面／聞きたい場所を探す（サーチ）その２

見たい場面／聞きたい場

所を探す（サーチ）その 2

DVD、ビデオ CD はノーマルサーチ、ダイレクトサーチ、タイムサーチの 3 つのサーチができます。

CD は、ダイレクトサーチができます。

LD は、ノーマルサーチ、ダイレクトサーチ、タイム／フレームサーチの 4 つのサーチができます。

ﾁｬﾌﾟﾀｰ 3 ﾁｬﾌﾟﾀｰ 17 MENU ENTER ﾒｲﾝﾒﾆｭｰｽﾄｯﾌﾟﾀｲﾄﾙ1 ﾁｬﾌﾟﾀｰﾁｬﾌﾟﾀｰ (1∼3)0 ﾁｬﾌﾟﾀｰ 0 ﾀｲﾑ 0.00 ◆ CD ではタイムサーチできません。 ◆ DVDの場合、タイトルによってはサーチが機能しないことがあり、その時は画面にマークが出ます。 ◆ DVD、ビデオCDのタイムサーチは指定したタイムナンバーより少しずれた位置から再生が始まる場合があります。 ◆ DVD は停止中のタイムサーチはできません。 ◆ ビデオ CD の PBC 再生時には上記操作によるサーチはできません。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 点滅中のタイトル、チャプター／トラック／タイム／フレームの表示を消すには、 CLEAR C ボタンを 2 回押してください。 ● タイトルによってはメニューを使って選択することもできます。この場合は表示が出ているときにMENU を押してメニュー画面を出し、選択してください。

(20)

20 プログラムの設定（DVD）

①

PGM

を押す

②

数字ボタンを押してプログラムの種

類を選択し、

ENTER

を押す

● タイトルを選んだときは、すぐに手順③へ進んでタイトル番号を設定してください。 ●チャプターを選ぶと、タイトル番号が表示され、チャプター入力の画面となります。表示されたタイトル番号で良い場合は手順③へ進みます。タイトル番号を変更したいときは RETURN ボタンを押してから、数字ボタンまたはボタンでタイトル番号を変更してください。

③

タイトルまたはチャプターを数字ボ

タンで設定する

→ → → 9、7、18 の場合

④

ENTER

を押す

●設定した順に再生します。

プログラムの確認、追加、

削除のしかた

①

PGM

を押す

②

DVDの場合はプログラムの種類を選

択して

ENTER

_を押す

●上記手順で確認ができます。

③

追加する場合は数字ボタンで選ぶ

④

削除する場合は

で選び

CLEAR C

を

押す

プログラムの設定

（ビデオ CD・CD・LD）

①

PGM

を押す

②

9曲目→7曲目→18曲目の順に設定

する場合

→ → → 数字ボタンを順番に押す。 ● 両面再生LDでは、ディスク面＋曲目が1組となります。例えば、B 面のチャプター 9 では、 DISC SIDE A / B → DISC SIDE A / B → と押します。

③

ENTER

_を押す

● 設定した順に再生します。

プログラムをすべて消すには

停止状態で

CLEAR

を押す。

● ディスクテーブルを開いてもプログラムはすべて消えます。

プログラム再生を止めるには

STOP

を押す

● プログラム再生を終了します。

希望の順番に並び換えて再生する（プログラム再生）

希望の順番に並び換えて

再生する（プログラム再生）

ｽﾄｯﾌﾟ MENU ENTER ﾌﾟﾛｸﾞﾗﾑ選択 1 ﾀｲﾄﾙﾌﾟﾛｸﾞﾗﾑ 2 ﾁｬﾌﾟﾀｰﾌﾟﾛｸﾞﾗﾑ MENU ENTER ﾌﾟﾛｸﾞﾗﾑｾﾚｸﾄｽﾄｯﾌﾟﾁｬﾌﾟﾀｰﾌﾟﾛｸﾞﾗﾑﾀｲﾄﾙ 1 MENU ENTER ﾌﾟﾛｸﾞﾗﾑｾﾚｸﾄｽﾄｯﾌﾟ 09 07 18 ﾁｬﾌﾟﾀｰﾌﾟﾛｸﾞﾗﾑﾀｲﾄﾙ 1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● プログラムは最大 24 ステップです。 ● 数字ボタンを押し間違えたときは、CLEARC を押してから正しい数字ボタンを押してください。 ● チャプター番号の記録されていないディスクではプログラム再生はできません。一時停止（ポーズ）をプログラムする：数字のかわりに PAUSE を押すと画面では 8 と表示し、ポーズがプログラムできます。 ◆ ビデオCDのPBC再生時は、プログラムできません。 ◆ チャプターの移り変わりのときに、一度プログラムしていないチャプターの画面が見えることがありますが、故障ではありません。 ◆ DVD の場合、タイトルによってプログラムできないときがあります。この場合マークが、画面に表示されます。 ◆ DVD の場合、タイトルをまたいだチャプタープログラムはできません。

(21)

21 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

指定した箇所をリピート再

生する

繰り返したい箇所の始めと終わりで

REPEATA-B

を押す

指定した場所に戻る

①

希望の場所で

REPEAT A-B

を押す

②

戻りたいときに

ボタンを

押す

●指定した場所を取り消すには、 CLEAR C を押します。 LASER DBC RE V FW D LAST MEMO

チャプター / トラックを

リピート再生する

繰り返したいチャプターや曲の再生中に

REPEAT

を 1 回押す

1 つのタイトルをリピート

再生する

REPEAT

を 2 回押す

● DVD では、タイトルの終わりまで再生するとタイトルの始めに戻り、繰り返し再生します。 ● CD、ビデオ CD では、ディスク 1 枚が 1 つのタイトルなので、全てを繰り返し再生します。 ● LD の場合は片面を繰り返し再生します。

LD の両面をリピート再生する

REPEAT

を 3 回押す

● A 面から B 面、B 面から A 面へと繰り返し再生します。

繰り返し見る・聞く（リピート再生）

繰り返し見る・聞く

（リピート再生）

◆ DVD の場合、タイトルによりリピート再生できないときがあります。この場合マークが画面に出てきます。 ◆ ビデオ CD の PBC 再生時には、リピート再生できません。リピート再生するには、メニュー画面を出さずに再生（16 ページ参照）してから REPEATを押してください。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● リピート再生を止めるには、CLEAR C を押します。リピートモードは解除されますが、再生はそのまま続きます。 ● DVD ではタイトルをまたいだ繰り返し再生はできません。 ● プログラム再生中にREPEAT を押すとプログラムが繰返し再生されます。

(22)

22

RANDOM TITLE RETURN DISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG MODE DISC SIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B SR C ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 普通の再生に戻すには、（本体の場合は P L A Y ／ PAUSE 6 ボタン）を押します。 PLAY/PAUSE 6 ボタン

静止画 / コマ送りスロー再生

コマ送り再生−画像を

1 コマずつ見る

コマ送りからふつうの速度まで少しずつスピードが変わります。

①

JOG MODE

を押す

● リモコンのジョグモードインジケーターが点灯します。

②

J O G & S H U T T L E REV FW D

をゆっくり回す

FWD →：回すごとに 1 コマずつ進みます。 REV → ：回すごとに少し戻ります。ビデオ CD はできません。 ● 回転を止めると静止画再生になります。 ● ジョグを回す速さによってスロー再生することができます。（ジョグを回している間のみ）。

静止画／コマ送り

スロー再生

静止画再生−画像を止めて見る

PAUSE

ボタンを押す

● 本体では PLAY/PAUSE6 ボタンを押します。 ● LD、DVD で静止画がブレるときは 32 ページを参照し、「フィールド」に設定してください。 ◆ 静止画、コマ送り、スロー再生中の音声は聞こえません。 ◆ ディスクによっては、一時停止できないディスクもあります。その場合はマークが画面に出てきます。 ◆ ビデオCDの場合、スロー再生がスムーズにいかないときがあります。 ◆ LD の場合、20 分間静止画再生をすると自動的に停止になります。

スロー再生−スローにして見る

①

PAUSE

を押す

● 本体では PLAY/PAUSE6 ボタンを押します。

②

シャトルリングを回す

FWD →：回す角度により、スロー再生スピードを4 段階（1/16、1/8、1/4、1/2）で調整できます。 REV →：スロー再生のスピードを変えることはできません。（画面には“スロー”と表示が出ます。）ビデオ CD はできません。 ● スロー再生スピードは、シャトルリングを離しても保持されます。

(23)

23 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

RANDOM TITLE RETURN DISPLAY CONDITION LAST MEMO CLEAR PREV J O G & S H U T T L E STOP JOG

MODE DISCSIDE PAUSE NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER MODE A / B SR C

順不同で再生する（ランダム再生）

順不同で再生する

（ランダム再生）

ランダム再生を止める

CLEAR C

を押す。

●通常再生に戻り、現在再生されているチャプター/トラックのあとを順番に再生していきます。 1 3 2

DVD では…

1 つのタイトル内のチャプ

ターをランダム再生する

RANDOM

を 1 回押して、

ENTER

_を押す

● 画面に「ランダムチャプター」と表示し、タイトル内のチャプターを順不同に再生します。

タイトルをランダム再生する

RANDOM

を 2 回押して、

ENTER

_を押す

● 画面に「ランダムタイトル」と表示し、タイトルを順不同に再生します。

LD では…

RANDOM

を押す

● 画面に「ランダム」と表示し、チャプターを順不同に再生します。

LD で裏面（B 面）のランダム再生のしかた：

● DISC SIDE A / B_{を押して、サイド B を選びその後} RANDOM を押してください。

CD、ビデオ CD では…

RANDOM

を押す

● 画面に「ランダム」と表示し、順不同に再生します。

ランダム再生中に：

● NEXT を押すと、プレーヤーがトラックを選んで再生します。 ● PREV を押すと、現在再生中のトラックを始めから再生し直します。 ◆ チャプターの入っていないLDではランダム再生ができません。 ◆ ビデオ CD の PBC 再生時には、ランダム再生できません。ランダム再生をするには、メニューを出さずに再生してから RANDOM を押してください。（16 ページ参照） ◆ プログラムした内容をランダムに再生することはできません。 ◆ DVD の場合、タイトルによってはランダム再生できないものがあります。 ◆ ランダム再生を繰り返すことはできません。

(24)

(25)

25 いろいろな設定

いろいろな設定

ワイドテレビ用ソフトの設定

（マルチアスペクト）･･････････････････ 26

よく見る DVD の各種設定を記憶させる

（コンディションメモリー）････････････ 27

音声言語を選ぶ（マルチ音声）･･･････････････ 28

音声を切り換える･･････････････････････････ 28

字幕言語を選ぶ（マルチ言語字幕）･･･････････ 29

見たい方向からの映像を選ぶ

（マルチアングル）････････････････････ 29

ディスクの情報を見る･･････････････････････ 30

画質・音質を切り換える・グラフィックスの

設定を切り換える････････････････････ 31

LD の反転時間を速くする

（クイックターン）････････････････････ 36

背景色を好みの色にする････････････････････ 36

GUI 操作の概要（グラフィカルユーザーインターフェース）･･･37

応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

(26)

26

DVD ディスクが入っている場合に設定できます。

1. 停止中に

MENU

を押す

・メインメニュー画面が表示されます。

2 .

初期設定を選択する

3 .

ENTER

を押す

・初期設定の画面が表示されます。

4 .

でマルチアスペクトを選択する

5 .

ENTER

を押す

・アスペクト画面が表示されます。

ワイドテレビ用ソフトの設定

（マルチアスペクト）

ワイドテレビ用ソフトの設定（マルチアスペクト）

DVDではワイドテレビに対応して、スクイーズ（圧縮映像）のものがあります。通常のテレビで、このような DVD を再生すると画面がタテ長になることがあります。このようなとき、アスペクト機能を使うと通常の映像にすることができます。 ◆ 電源が入っているときに、停電や電源コードが抜かれて電源を切ってしまったときは、設定内容が消えてしまいます。電源コードを抜くときは、必ず本体の POWER ボタンまたはリモコンの POWER ボタンを押して表示窓の「-OFF-」表示が消えてから行ってください。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 通常のテレビは横 4 : 縦 3、ワイドテレビやハイビジョンテレビは横 16 : 縦 9 の比率になっています。この横と縦の比率をアスペクト比と呼んでいます。

6. でお好みのモード（パンスキャ

ン、レターボックス、ワイド）を選択する

7.

ENTER

を押す

・ご希望の画面に切り換わります。

RANDOMTITLE RETURNDISPLAY

CLEAR

PREV NEXT CHP/TM

PGM

ENTER C

RANDOM TITLE RETURNDISPLAY

CLEAR PREV NEXT CHP/TM PGM A-B ENTER C アスペクト切換のできるDVDの場合にはテレビに合わせて切換えてください。ワイドテレビ（16：9）ディスク 16：9 4：3 アスぺクト切換ワイドパンスキャンレターボックス通常のテレビ（4：3）上の表のを選ぶと縦横の比率の正しい映像になります。アスペクトの切換ができるか、できないかはディスクによります。ディスクのジャケット等で確認してください。アスペクトの切換ができないディスクの場合にはテレビ側で画面を調整してください。ｽﾄｯﾌﾟ 3 初期設定 4 出力設定 MENU ENTER ﾒｲﾝｾｯﾄｱｯﾌﾟ 1 ﾀｲﾄﾙﾒﾆｭｰ 2 ﾒﾆｭｰ LAST MEMO

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C LAST MEMO

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE/CLOSE A-B MENU ENTER C ﾒｲﾝｽﾄｯﾌﾟ 1/2 1/2 初期設定 1 画面表示 2 ｾｰﾊﾞｰ 3 背景色 4 ﾊﾟﾚﾝﾀﾙ MENU ENTER 画面表示 5 ｿﾌﾄﾒﾆｭｰ LAST MEMO

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE/CLOSE A-B MENU ENTER C ﾒｲﾝｽﾄｯﾌﾟ 2/2 3/3 初期設定 6 言語設定 7 ｱｽﾍﾟｸﾄ MENU ENTER ｱｽﾍﾟｸﾄﾜｲﾄﾞ LAST MEMO AUDIO SUBTITLE REPEAT

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE A-B MENU ENTER C MEMO REPEAT

RANDOMTITLE RETURNDISPLAY CONDITION MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT A-B MENU ENTER C MENU ENTER ﾒｲﾝｾｯﾄｱｯﾌﾟｽﾄｯﾌﾟｱｽﾍﾟｸﾄ 1 ﾊﾟﾝｽｷｬﾝ 2 ﾚﾀｰﾎﾞｯｸｽ 3 ﾜｲﾄﾞ MENU ENTER ﾒｲﾝｾｯﾄｱｯﾌﾟｽﾄｯﾌﾟｱｽﾍﾟｸﾄ 1 ﾊﾟﾝｽｷｬﾝ 2 ﾚﾀｰﾎﾞｯｸｽ 3 ﾜｲﾄﾞｽﾄｯﾌﾟ 3 初期設定 4 出力設定 MENU ENTER ﾒｲﾝｾｯﾄｱｯﾌﾟ 1 ﾀｲﾄﾙﾒﾆｭｰ 2 ﾒﾆｭｰ

(27)

27 応

用

操

作

い

ろ

い

ろ

な

設

定

基

本

操

作

準

備

そ

の

他

よく見るDVDの設定内容を記憶させることができます。設定は、ディスクを出したり、電源を切っても記憶されています。記憶したディスクを入れると、表示部のコンディションインジケーターが点灯します。このとき、再生をすると前回の内容が自動的に呼び出されます。

よく見る DVD の各種設定を

記憶させる

（コンディションメモリー）

◆ 電源が入っているときに、停電や電源コードが抜かれて電源を切ってしまったときは、設定内容が消えてしまいます。電源コードを抜くときは、必ず本体の電源スイッチまたはリモコンの POWER ボタンを押して表示窓の [-OFF-] 表示が消えてから行ってください。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● 一度設定した内容は、何度再生しても保持されます。 ● 記憶できる枚数は最大で 30 枚分です。それを超えると、古い記憶から消されて、新しく記憶した内容になります。古い記憶でも、呼び出されると最新の記憶となります。 ● 設定を変更したい場合は、アスペクト、シネマモード / アニメモード、字幕言語、音声のいずれかを設定しなおし、再生して CONDITION を押します。 ● 本機で記憶するマルチ言語字幕、マルチ音声は言語の種類です。メニューの番号ではありません。同じ言語がいくつもある DVD では小さい番号の方を再生します。

記憶できる設定内容は下記の 5 つです。これらの設定

をした後、コンディションメモリーすると、これらの設

定内容を記憶しておけます。

マルチアスペクト（26 ページ）

シネマモード／アニメモード（31 ページ）

マルチ言語字幕（29 ページ）

マルチ音声（28 ページ）

表示位置（45 ページ）

再生中に

CONDITION

を押す

画面に「コンディション」と表示しま

す。

記憶してあるディスクを入れると

画面に「コンディション」と表示し、前に設定した内容になります。

記憶してある内容を消すには

記憶してあるディスクを入れ、画面に「コンディション」の表示が出ているときに、CLEARC ボタンを押します。そのディスクの記憶内容が消去されます。 LAST MEMO REPEAT

RANDOM TITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT A-B MENU ENTER C

よく見る DVD の各種設定を記憶させる

（コンディションメモリー）

(28)

28

1. 再生中に

AUDIO

を押す

2.

AUDIO

を押し、お好みの言語にする

音声を切り換える

音声言語を選ぶ（マルチ音声）

音声を切り換える

音声言語を選ぶ

（マルチ音声）

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ DVDには、ドルビーデジタルやPCMなどの音声がいろいろな言語で記録されています。お好みの音声言語を選んでお楽しみください。 ◆ 音声言語が1言語しか記録されていないときには音声言語が切り換わりません。 ◆ 音声番号と言語の設定はディスクによって違いますので、ディスクの説明書をご覧ください。 ◆タイトルによっては音声言語が切り替えできない場合があります。この場合、マークが表示されます。 ● カラオケソフトなどで、歌と伴奏の音声にするには、ディスクのジャケットなどに書かれている音声の種類に合わせてください。 LAST MEMO

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C 音声：1 日本語にんちこは LAST MEMO

1. 再生中に

AUDIO

を押す

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● タイトルによってはメニューを使って選択することもできます。この場合は表示が出ているときに MENU を押してメニュー画面を出し、選択してください。 LD デジタル 1/L デジタル 2/R デジタルステレオアナログステレオアナログ 1/L アナログ 2/R デジタル 1/L デジタル 2/R デジタルステレオ CD・ビデオ CD LAST MEMO

RANDOMTITLE RETURNDISPLAY CONDITION LAST MEMO CLEAR PREV NEXT CHP/TM PGM REPEAT ANGLE OPEN /CLOSE A-B MENU ENTER C

・さらに押すごとに切り換わります。

◆ LDにデジタル音声が記録されていないときは、デジタル音声に切り換わりません。 ◆ ビデオ CD 出力のデジタル音声出力（光、同軸）（∂ RF 出力）では切り換わりません。 ◆ LD の場合、ディスクによっては CX システムの切換えの行えるものがあります。その場合、この操作で切換えができます。音声：2 英語音声：1 日本語にんちこは HELLO
