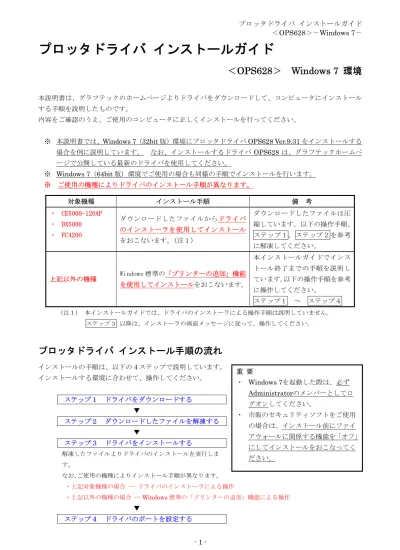

プロッタドライバインストールガイド

＜ OPS628 ＞ Windows 7 環境

本説明書は、グラフテックのホームページよりドライバをダウンロードして、コンピュータにインストールする手順を説明したものです。

内容をご確認のうえ、ご使用のコンピュータに正しくインストールを行ってください。

※ 本説明書では、Windows 7（32bit版）環境にプロッタドライバOPS628 Ver.9.31をインストールする場合を例に説明しています。なお、インストールするドライバOPS628 は、グラフテックホームページで公開している最新のドライバを使用してください。

※ Windows 7（64bit版）環境でご使用の場合も同様の手順でインストールを行います。

※ ご使用の機種によりドライバのインストール手順が異なります。

（注１）本インストールガイドでは、ドライバのインストーラによる操作手順は説明していません。

ステップ３以降は、インストーラの画面メッセージに従って、操作してください。

プロッタドライバインストール手順の流れ

インストールの手順は、以下の４ステップで説明しています。

インストールする環境に合わせて、操作してください。

・ステップ１ドライバをダウンロードする

▼

・ステップ２ダウンロードしたファイルを解凍する

▼

・ステップ３ドライバをインストールする解凍したファイルよりドライバのインストールを実行します。

なお、ご使用の機種によりインストール手順が異なります。

・上記対象機種の場合 --- ドライバのインストーラによる操作

・上記以外の機種の場合 --- Windows標準の「プリンターの追加」機能による操作

▼

・ステップ４ドライバのポートを設定する

対象機種インストール手順備考

・ CE5000-120AP

・ DX5000

・ FC4200

ダウンロードしたファイルからドライバのインストーラを使用してインストールをおこないます。（注１）

ダウンロードしたファイルは圧縮しています。以下の操作手順、

ステップ１，ステップ２を参考に解凍してください。

上記以外の機種 Windows 標準の「プリンターの追加」機能を使用してインストールをおこないます。

本インストールガイドでインストール終了までの手順を説明しています。以下の操作手順を参考に操作してください。

ステップ１～ステップ４

重要

・ Windows 7を起動した際は、必ず

Administratorのメンバーとしてログオンしてください。

・市販のセキュリティソフトをご使用の場合は、インストール前にファイアウォールに関係する機能を「オフ」

にしてインストールをおこなってください。

(2)

プロッタドライバインストール手順

・ステップ１ドライバをダウンロードする

1-1. 「グラフテックホームページ」－「ダウンロード」より該当するドライバを選択してダウンロードを

実行します。

［ダウンロード］ボタンを押すと、ファイルの

ダウンロードを開始します。

1-2. ダウンロードするファイルをデスクトップに保存します。

［保存］ボタンを押すと、「名前を付けて保存」

ダイアログが表示します。

保存先を「デスクトップ」に設定し、［保存］

ボタンを押すとダウンロードを開始します。

(3)

- 3 -

1-3. 次に、ダウンロードしたファイルが、デスクトップ上にある事を確認します。

ダウンロードしたファイルの確認

以下のファイルがデスクトップにあれば、ダウンロードは完了です。

次にステップ２ファイルの解凍を行います。

・ステップ２ダウンロードしたファイルを解凍する

ダウンロードしたファイルは、そのままの状態では圧縮されています。

ステップ２では、この圧縮されているファイルの解凍を行います。

2-1. ファイルを解凍します。

ダウンロードしたファイルをダブルクリックすると、「セキュリティの警告」に関するダイアログが表示されますが、そのまま［実行］ボタンを押して作業を続けます。

2-2. 以下のダイアログでは、［OK］ボタンを押して、解凍を実行します。

解凍が終了すると「OPS628」フォルダが作成されます。

以上で、ファイルの解凍作業は完了です。

次にステップ３ドライバのインストールを行います。

ダブルクリックして解凍する

お使いのWindowsの環境により、ファイルの拡張子「.EXE」等を非表示にしている場合、

ファイル名「628_931」と表示します。

(4)

・ステップ３ドライバをインストールする

ステップ２で解凍した「OPS628」フォルダより、ドライバのインストールを行います。

インストールの途中、機種の選択／接続環境の選択に関する項目が表示します。

ご使用の環境に合わせて正しくインストールを行ってください。

ステップ３からは、ご使用の機種によりドライバのインストール手順が異なります。

（注２）お使いのWindowsの環境により、ファイルの拡張子「.EXE」等を非表示にしている場合、

Windows 7（32bit版）環境の場合では、ファイル名「GDSETUP」と表示します。

また、Windows 7（64bit版）環境の場合では、ファイル名「GDSETUP64」と表示します。

3-1. 全てのアプリケーションを終了して、コントロールパネルから「デバイスとプリンターの表示」を

開きます。

3-2.「デバイスとプリンター」から、「プリンターの追加」を選択します。

対象機種インストール手順

・ CE5000-120AP

・ DX5000

・ FC4200

「OPS628」フォルダ内にあるインストーラ（GDSETUP.EXE）を使用してインストールをおこないます。インストーラ（GDSETUP.EXE）をダブルクリックするとインストールを開始します。（注２）

ステップ３以降は、インストーラの画面メッセージに従って、操作してください。

上記以外の機種

Windows 標準の「プリンターの追加」機能を使用してインストールをおこないます。以下のステップ３、ステップ４を参考にインストールしてください。

(5)

- 5 -

3-3. 次に「ローカルプリンターを追加します」を選択して、「次へ」ボタンを押します。

※ マウスで「ローカルプリンターを追加します」をクリックしても、同様に次のページに進みます。

3-4. 「プリンターポートの選択」では、「既存のポートを使用」にチェックを入れて、「次へ」ボタンを押し

ます。

3-5. 「プリンタードライバーのインストール」では、「ディスク使用」ボタンを押します。

本説明書では、

ポートの設定はインストール後に設定します。

（10ページ以降に記載）

ここでは、

「既存のポートを使用」

－「LPT1：(プリンターポート)」

を選択します。

(6)

3-6. 次に「参照」ボタンを押して、ファイルのコピー元を設定します。

3-７.「ファイルの場所」と「ファイル名」を設定します。

ステップ２で解凍したOPS628フォルダを指定します。

①「ファイルの場所」は、「デスクトップ」を指定。

（注意）デスクトップ以外の場所に保存した場合は、その場所を指定してください。

②「ファイル名」は、「OPS628」→「WIN2K_7」→「OEMSETUP」を指定して「開く」ボタンを押します。

＜選択の流れ＞

OEMSETUPを指定して、

「開く」ボタンを押します

(7)

- 7 -

3-8. 次に「OK」ボタンを押します。

3-9. 使用している機種を選択し、「次へ」ボタンを押します。

3-10. プリンター名を確認します。

「次へ」ボタンを押すと、ドライバのインストールを開始します。

(8)

3-11. 画面のメッセージに従って操作します。

インストールの途中に「Windowsセキュリティ」画面が表示した場合は、「インストール」ボタンを押してインストールを続けます。

3-12.「このプリンターを共有しない」にチェックを入れて「次へ」ボタンを押します

(9)

- 9 -

3-13. プリンタードライバが正しく追加されましたのメッセージを確認して、「完了」ボタンを押します。

（注意）「テストページの印刷」ボタンは押さないでください。

本説明書では、ステップ４ドライバのポートを設定した後に、「テストページの印刷」を実行します。

以上で、ドライバのインストール作業は終了です。

次にステップ４ドライバのポートを設定します。

(10)

・ステップ４ドライバのポートを設定する

ステップ３でインストールしたドライバの出力ポートを設定します。

ご使用のコンピュータとプロッタの接続方法を確認してください。

本説明書では、以下の４つの接続方法について説明しています。

ご使用の環境に合わせて、正しく設定してください。

Ａ．パラレルケーブルで接続している場合（LPT：プリンターポート）

Ｂ．RS-232Cケーブルで接続している場合（COM：シリアルポート）

Ｃ．USBケーブルで接続している場合（USB000*：USBポート）

Ｄ．ネットワークケーブルで接続している場合（***.***.***.***：ネットワークポート）

以下の手順でインストールしたドライバのプロパティを開きます。

4-1. コントールパネルから「デバイスとプリンターの表示」を開きます。

4-2. 次に、インストールしたプリンタードライバのプロパティを開きます。

「プリンターのアイコン」を選択 → マウスの右ボタンをクリック →「プリンターのプロパティ」を選択

(11)

- 11 -

4-3. 「ポート」タブを選択して、出力ポートの設定を確認します。

・Ａ．パラレルケーブルで接続している場合（LPT：プリンターポート）

A-1．ポート「LPT1：」にチェックを入れて、「OK」ボタンを押します。

A-２．ステップ４のポートの設定は終了です。

以上でプリンタードライバのインストールは完了です。

「ポート」の設定は、接続ケーブルによって異なります。

使用する環境に合わせて、

□ にチェックを入れて設定します。

【注意】

プリントサーバー、USBパラレル変換ケーブル等の社外品のデバイスをご使用の場合は、事前に各デバイスメーカーの説明書等ご確認いただき、

セットアップをしてください。

これらのデバイスを使用した場合の動作につきましては、弊社では保証していません。

お問い合わせは、各デバイスメーカーへお願いします。

(12)

・Ｂ．RS-232Cケーブルで接続している場合（COM：シリアルポート）

RS-232Cケーブルで接続する場合は、コンピューターとプロッタの通信設定をそれぞれ合わせる必要があり

ます。事前にプロッタ本体で設定している通信内容を確認してください。

詳しくは、プロッタ本体の取扱説明書をご確認ください。

B-1．ポート「COM1：」にチェックを入れて、「ポートの構成」ボタンを押します。

B-２．COM1のプロパティが開きます。

プロパティ内の各項目をプロッタ本体の設定値と合わせて設定します。

設定後、「OK」ボタンを押して、[COM1のプロパティ]を閉じます。

各項目をプロッタ本体で設定している設定値と合わせます。

(13)

- 13 - B-３．「適用」ボタンを押して、設定内容を適用します。

B-４．次に「OK」ボタンを押して、ドライバのプロパティを閉じます。

B-５．ステップ４のポートの設定は終了です。

(14)

・Ｃ．USBケーブルで接続している場合（USB000*：USBポート）

▼ 初めて接続する場合

・コンピュータとプリンターを初めて接続する場合

・コンピュータ側のUSBポートを他のUSBポートに変更した場合

「新しいハードウエアの検出ウィザード」が表示する場合があります。

この場合は、画面の指示に従って、ハードウエアに必要なソフトウエアをインストールしてください。

インストールが終了すると、新規にUSBポートが作成されます。

▼ 既に接続ができている場合（USBポートが作成済みの場合）

Ｃ-1．ポート「USB00(数字)」にチェックを入れて、「OK」ボタンを押します。

Ｃ-２．ステップ４のポート設定は終了です。

USBのポート番号は、使用するコンピュータに搭載されているUSBポートの数によって異なります。

既にUSBポートを使用して接続した環境では、既存のUSBポートがプロパティ内に複数個表示します。（例 USB001 ～ USB007 等、USB00(数字)で表示される）

・USBのポート番号が分かる場合は、その番号にチェックを入れます。

・不明な場合は、数字の大きいポート番号から順次選択して、テスト印字を実行して確認する必要があります。

【注意】

・ USBケーブルは、USBハブ等を使用しないで、コンピュータとプリンターを直接接続してください。

・ USBポートからUSBケーブルを抜き差しする場合は、必ず以前接続したポートにケーブルを差してください。異なったポートに接続すると、再度ポートの設定が必要になる場合があります。

USB00(数字)は、使用する環境により異なります。

(15)

- 15 -

・Ｄ．ネットワークケーブルで接続している場合（***.***.***.***：ネットワークポート）

ネットワークケーブルで接続する場合は、コンピュータとプロッタのネットワーク環境をそれぞれ設定する必要があります。事前にプロッタ本体で設定しているネットワーク環境（IPアドレス等）を確認してください。詳しくは、プロッタ本体の取扱説明書をご確認ください。

※プリントサーバをご使用の場合は、設定したプリントサーバのIPアドレスを確認してください。

不明な場合は、プリントサーバの取扱説明書または、プリントサーバのメーカーにてご確認ください。

▼ 既にネットワーク上にプリンターが接続できている場合（ネットワークポートが登録済みの場合）

D-1．プロッタで設定しているIPアドレスのポート「19X.XXX.XXX.XXX」にチェックを入れて、

「OK」ボタンを押します。

※プリントサーバをご使用の場合は、ポート「プリントサーバのIPアドレス」を選択します。

D-２．ステップ４のポート設定は終了です。

上図の｢ｘ｣部は、環境によって異なります。

X.XX.XX.XX X.XX.XX.XX

(16)

▼ 新規にネットワークポートを追加する場合参考-1．「ポートの追加」ボタンを押します。

参考-2．「Standard TCP/IP Port」を選択し、「新しいポート」ボタンを押します。

参考-3．「次へ」ボタンを押します。

(17)

- 17 -

参考-4．「ポートの追加」画面では、「プリンター名または IP アドレス」の項目に登録するプリンターのIPアドレス入力して、「次へ」ボタンを押します。

XXX部分は、IPアドレスの数字が入ります。

参考-5．以下の画面では、「カスタム」を選択し、「設定」ボタンを押します。

参考-6．「標準TCP/IPポートモニターの構成」ダイアログが表示されたら、「プロトコル」に「LPR」

を選択し、「LPR設定」の「キュー名」に任意の名前を入力して、

「□LPRバイトカウントを有効にする」にチェックを入れます。

「OK」ボタンを押します。

XXX．XXX．XXX．XXX XXX．XXX．XXX．XXX

(18)

参考-7．「次へ」ボタンを押します。

参考-8．「完了」ボタンを押して、登録します。

XXX．XXX．XXX．XXX XXX．XXX．XXX．XXX

(19)

- 19 -

・＜動作チェック＞テストページを印刷する

テストページを印刷して、プリンタードライバが正常にインストールされているか確認をおこないます。

1. コントロールパネルから「デバイスとプリンターの表示」を開きます。

＜お願い＞

カッティングプロッタ／ペンプロッタをご使用のお客様へ

印刷するテストページ用のデータは、インクジェットプリンタ等のプリンターに適したイメージデータです。

このデータをカッティングプロッタ／ペンプロッタ（以下、プロッタ）で印刷する場合、カッターペン（ペン）が激しくアップ／ダウンの動作を繰り返しながら印刷を行います。

プロッタをご使用のお客様は、テストページを印刷する場合、必ず以下の手順で確認をお願いします。

確認手順

① プロッタからカッターペン（ペン）を外し、紙のメディアをセットします。

② このマニュアルに従い、テストページの印刷を行います。

③ カッターペン（ペン）が激しくアップ／ダウンの動作を繰り返し始めたら、プロッタの動作確認完了です。（グリットタイプのプロッタでは、セットしたメディアも動きます。）

④ 直ちにプロッタ側の＜PAUSE＞等のキーを操作して、プロッタの動きを止めます。

（ここで、いきなり電源は切らないでください。）

⑤ コンピュータにプリントジョブが残っていないことを確認します。

インストールしたプリンターのアイコンをダブルクリックすると管理画面が起動します。

ここにデータ（ドキュメント）が残っていないことを確認します。

⑥ プロッタの電源を切ります。

(20)

2. 次に、インストールしたプリンタードライバのプロパティを開きます。

「プリンターのアイコン」を選択 → マウスの右ボタンをクリック → 「プリンターのプロパティ」を選択します。

3. テストページの印刷を実行する前にドライバの印刷設定を確認します。

「基本設定」ボタンを押して、プリンター本体に設定している給紙方法（ロール紙／カット紙）、

用紙サイズ等を確認します。問題なければ、OKボタンを押して、「印刷設定ダイアログ」を閉じます。

(21)

- 21 -

4. プリンター本体がオンライン状態であることを確認します。

5. 「テストページの印刷」ボタンを押して、印刷を実行します。

ここでテストページの印刷が始まると、ドライバは正常にインストールされています。
