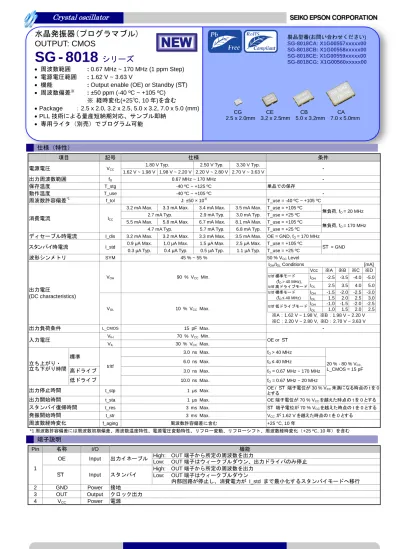

Crystal oscillator
仕様（特性）
項目
記号
仕様
条件
電源電圧
VCC1.80 V Typ. 2.50 V Typ. 3.30 V Typ.
- 1.62 V ~ 1.98 V 1.98 V ~ 2.20 V 2.20 V ~ 2.80 V 2.70 V ~ 3.63 V
出力周波数範囲
fO 0.67 MHz ~ 170 MHz -保存温度
T_stg -40 ºC ~ +125 ºC 単品での保存動作温度
T_use -40 ºC ~ +105 ºC -周波数許容偏差
*1 f_tol J: ±50 × 10-6 T_use = -40 ºC ~ +105 ºC消費電流
ICC3.2 mA Max. 3.3 mA Max. 3.4 mA Max. 3.5 mA Max. T_use = +105 ºC
無負荷, fO = 20 MHz
2.7 mA Typ. 2.9 mA Typ. 3.0 mA Typ. T_use = +25 ºC 5.5 mA Max. 5.8 mA Max. 6.7 mA Max. 8.1 mA Max. T_use = +105 ºC
無負荷, fO = 170 MHz
4.7 mA Typ. 5.7 mA Typ. 6.8 mA Typ. T_use = +25 ºC
ディセーブル時電流
I_dis 3.2 mA Max. 3.2 mA Max. 3.3 mA Max. 3.5 mA Max. OE = GND, fO = 170 MHzスタンバイ時電流
I_std 0.9 μA Max. 1.0 μA Max. 1.5 μA Max. 2.5 μA Max. T_use = +105 ºC ST¯¯ = GND0.3 μA Typ. 0.4 μA Typ. 0.5 μA Typ. 1.1 μA Typ. T_use = +25 ºC
波形シンメトリ
SYM 45 % ~ 55 % 50 % VCC Level出力電圧
(DC characteristics)
VOH 90 % VCC Min. IOH/IOL Conditions [mA] Vcc ※A ※B ※C ※D tr/tf 標準モード (fO > 40 MHz), tr/tf 高ドライブモード IOH -2.5 -3.5 -4.0 -5.0 IOL 2.5 3.5 4.0 5.0 tr/tf 標準モード (fO ≤ 40 MHz) IOH -1.5 -2.0 -2.5 -3.0 IOL 1.5 2.0 2.5 3.0 tr/tf 低ドライブモード IOH -1.0 -1.5 -2.0 -2.5 IOL 1.0 1.5 2.0 2.5 ※A：1.62 V ~ 1.98 V, ※B：1.98 V ~ 2.20 V ※C：2.20 V ~ 2.80 V, ※D：2.70 V ~ 3.63 V VOL 10 % VCC Max.出力負荷条件
L_CMOS 15 pF Max. -入力電圧
VIH 70 % VCC Min. OE or ST¯¯ VIL 30 % VCC Max.立ち上がり・
立ち下がり時間
標準
tr/tf 3.0 ns Max. fO > 40 MHz 20 % - 80 % VCC, L_CMOS = 15 pF 6.0 ns Max. fO ≤ 40 MHz高ドライブ
3.0 ns Max. fO = 0.67 MHz ~ 170 MHz低ドライブ
10.0 ns Max. fO = 0.67 MHz ~ 20 MHz出力停止時間
t_stp 1 μs Max. OE / ST¯¯ 端子電位が 30 % VCC未満になる時点の t を 0 とする出力開始時間
t_sta 1 μs Max. OE 端子電位が 70 % VCCを越えた時点の t を 0 とするスタンバイ復帰時間
t_res 3 ms Max. ST¯¯ 端子電位が 70 % VCCを越えた時点の t を 0 とする発振開始時間
t_str 3 ms Max. VCC が 1.62 V を越えた時点の t を 0 とする周波数経時変化
f_aging 周波数許容偏差に含む +25 °C, 10 年 *1 周波数許容偏差には周波数初期偏差、周波数温度特性、電源電圧変動特性、リフロー変動、リフローシフト、周波数経時変化（+25 ºC, 10 年）を含む端子説明
Pin
名称
I/O
機能
1
OE
Input
出力イネーブル
High: OUT 端子から所定の周波数を出力
Low: OUT 端子はウィークプルダウン、出力ドライバのみ停止
ST
¯¯
Input
スタンバイ
High: OUT 端子から所定の周波数を出力
Low: OUT 端子はウィークプルダウン
内部回路が停止し、消費電力が I_std まで最小化するスタンバイモードへ移行
2
GND
Power
接地
3
OUT
Output
クロック出力
4
V
CCPower
電源
水晶発振器(プログラマブル)
OUTPUT: CMOS
SG
-
8018
シリーズ
周波数範囲
: 0.67 MHz ~ 170 MHz (1 ppm Step)
電源電圧範囲
: 1.62 V ~ 3.63 V
機能
: Output enable (OE) or Standby (ST
¯¯)
周波数偏差
※: ±50 ppm (-40 ºC ~ +105 ºC)
※ 経時変化(+25℃, 10 年)を含む
Package ：2.5 x 2.0, 3.2 x 2.5, 5.0 x 3.2, 7.0 x 5.0 (mm)
PLL 技術による量産短納期対応、サンプル即納
専用ライタ（別売）でプログラム可能
製品型番(お問い合わせください)
SG-8018CA: X1G00557xxxxx00
SG-8018CB: X1G00558xxxxx00
SG-8018CE: X1G00559xxxxx00
SG-8018CG: X1G00560xxxxx00
CG CE CB CA
2.5 x 2.0mm 3.2 x 2.5mm 5.0 x 3.2mm 7.0 x 5.0mm
2.5x2.0mm
製品名称
①機種名, ②パッケージ,
③周波数, ④電源電圧,
⑤周波数許容偏差, ⑥動作温度範囲,
⑦機能, ⑧tr/tf(出力ドライバ能力)
外形寸法図
（単位: mm）
フットプリント（推奨）
（単位: mm）
SG-8018CG
SG-8018CG
SG-8018CE
SG-8018CE
SG-8018CB
SG-8018CB
SG-8018CA
SG-8018CA
■使用上の注意
安定動作とジッタ低減のため、V
CC- GND 間に 0.1 µF のバイパスコンデンサを付けてください。このバイパスコンデンサは、本
製品と同じ PCB 上の面に実装し、最短の距離で配線することを推奨します。
SG-8018CG 170.000000MHz T J H P A
①
②
③
④ ⑤ ⑥ ⑦ ⑧
②パッケージ ④電源電圧 ⑥動作温度範囲 ⑧tr/tf CA: 7.0 mm x 5.0 mm T: 1.8 V ~ 3.3 V Typ. H: -40 °C ~ +105 °C A: 標準モード CB: 5.0 mm x 3.2 mm B: 高ドライブモード CE: 3.2 mm x 2.5 mm ⑤周波数許容範囲 Frequency tolerance ⑦機能 C: 低ドライブモード CG: 2.5 mm x 2.0 mm J: 50 x 10-6 P: Output enable S: StandbyCrystal oscillator
特性グラフ（Typ 値参考特性. 特記なき場合、T_use = 25 ℃, L_CMOS = 15pF）
消費電流
ディセーブル時電流
スタンバイ時電流
■Notes:
2.0 2.4 2.8 3.2 3.6 4.0 -40 -20 0 20 40 60 80 100 120Icc
(mA)
Temperature (℃)
fo = 20MHz, L_CMOS = No load
Vcc = 3.3 V Vcc = 2.5 V Vcc = 1.8 V特性グラフ（Typ 値参考特性. 特記なき場合、T_use = 25 ℃, L_CMOS = 15pF）
位相ジッタ（RMS）
（オフセット周波数帯域 12 k－20 MHz）
位相ジッタ（RMS）
（オフセット周波数帯域 1.8 M－20 MHz）
Period Jitter RMS
Period Jitter Peak-Peak
Cycle-to-Cycle Jitter Peak-Peak
■Notes:
30 40 50 60 70 80 0 20 40 60 80 100 120 140 160 180 Phas e Ji tt er -RMS ( p s) fo (MHz) Vcc = 3.3 V Vcc = 2.5 V Vcc = 1.8 V 0 10 20 30 40 50 0 20 40 60 80 100 120 140 160 180 Phas e Ji tt er -RMS ( p s) fo (MHz) Vcc = 3.3 V Vcc = 2.5 V Vcc = 1.8 V 0 10 20 30 40 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er RMS (p s) fo (MHz)Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 1.8 V 0 10 20 30 40 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er RMS (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 2.5 V 0 10 20 30 40 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er RMS (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 3.3 V 0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er P ea k -P ea k (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 3.3 V Vcc = 3.3 V Vcc = 1.8 V 0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er P ea k -P ea k (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow
Vcc = 3.3 V Vcc = 3.3 V Vcc = 2.5 V 0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 0 20 40 60 80 100 120 140 160 180 P er iod Ji tt er P ea k -P ea k (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 3.3 V 0 20 40 60 80 100 120 140 160 180 200 0 20 40 60 80 100 120 140 160 180 Cy cle to Cy cle Ji tt er P ea k -P ea k (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 1.8 V 0 20 40 60 80 100 120 140 160 180 200 0 20 40 60 80 100 120 140 160 180 Cy cle to Cy cle Ji tt er P ea k -P ea k (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 2.5 V 0 20 40 60 80 100 120 140 160 180 200 0 20 40 60 80 100 120 140 160 180 Cy cle to Cy cle Ji tt er P eak -P eak (p s) fo (MHz)
Rise/Fall time = Default Rise/Fall time = Fast Rise/Fall time = Slow Vcc = 3.3 V
Crystal oscillator
特性グラフ（Typ 値参考特性. 特記なき場合、T_use = 25 ℃, L_CMOS = 15pF）
立ち上がり・立ち下がり時間（fo = 20 MHz）
■注釈:
frequency slow default fast 0.67 M – 20 M See Slow See Default See Fast 20 M – 40 M - See Default See Fast 40 M – 170 M - See Fast See Fast
高調波スペクトル（fo = 20 MHz ）
ドライブ設定による高調波の比較
■注釈:
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1.5 2.0 2.5 3.0 3.5 Ris e Time(ns) Vcc (V)Rise time L_CMOS = 5 pF
Tr/Tf mode = Slow Tr/Tf mode = Default Tr/Tf mode = Fast 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1.5 2.0 2.5 3.0 3.5 Fal l Time(ns) Vcc (V)
Fall time L_CMOS = 5 pF
Tr/Tf mode = Slow Tr/Tf mode = Default Tr/Tf mode = Fast 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1.5 2.0 2.5 3.0 3.5 Ris e Time( ns) Vcc (V)
Rise time L_CMOS = 15 pF
Tr/Tf mode = Slow Tr/Tf mode = Default Tr/Tf mode = Fast 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1.5 2.0 2.5 3.0 3.5 Fall Time( ns) Vcc (V)
Fall time L_CMOS = 15 pF
Tr/Tf mode = Slow Tr/Tf mode = Default Tr/Tf mode = Fast -80 -70 -60 -50 -40 -30 -20 -10 0 10 20 0 40 80 120 160 200 240 280 320 360 400 Pow e r ( d B m ) frequency (MHz) ① ③ ⑤ ⑦ ⑨ ⑪
Normalize to Rise/Fall time = “Fast”.
静電破壊耐量（ESD）
試験項目
静電耐圧
人体モデル（HBM）
2000V
機械モデル（MM）
250V
デバイス帯電モデル（CDM）
750V
マーキング図（標準仕様）
機種名
標準品
ブランクサンプル品
SG-8018CG
SG-8018CE
SG-8018CB
SG-8018CA
シミュレーションモデル
・ IBIS モデルを提供可能です。ご要望の際には、お問い合わせください。.
その際、動作条件（電源電圧、立ち上がり/立ち下がり時間設定、動作温度）の情報が必要となります。
170.
A2
A2
Crystal oscillator
製品外形・材質・環境情報
SMD 製品リフロープロファイル例
JEDEC-STD-020D.01 の耐熱リフロー条件への対応可否は、製品ごとに判断させて頂いております。お問い合わせください。
鉛フリー製品です。
EU RoHS 指令適合製品です。
Pb-Free マークのない製品について
製品内部には鉛（高融点はんだ鉛、又は、電子部品のガラスに含まれる鉛／共
に EU RoHS 指令では適用除外項目）を含有しています。
機種名
外形寸法
端子数
重量
(Typ.)
端子
材料
端子
メッキ
EU RoHS
指令適合
鉛
フリー
MSL
リフロー
ピーク温度
(Max)
SG-8018CG
2.5 x 2.0 x 0.7 mm
4
13 mg
W
Au
Yes
Yes
1
260°C
SG-8018CE
3.2 x 2.5 x 1.0 mm
4
25 mg
W
Au
Yes
Yes
1
260°C
SG-8018CB
5.0 x 3.2 x 1.1 mm
4
51 mg
W
Au
Yes
Yes
1
260°C
SG-8018CA
7.0 x 5.0 x 1.3 mm
4
143 mg
W
Au
Yes
Yes
1
260°C
標準梱包仕様
SMD 製品は、テーピング形式 EIA-481 および IEC-60286 に準拠し、リールを箱詰めして送品します。
標準梱包数量と寸法（単位：mm）
機種名
梱包数量
Quantity
(個/リール)
リール寸法
キャリア寸法
テープ
引き出し方向
(1 番ピンが
左上方向=L)
a
b
W
A
B
C
D
SG-8018CG
3000
Φ180
Φ60
9
4
5.25
8
1.15
L
SG-8018CE
2000
Φ180
Φ60
9
4
5.25
8
1.4
L
SG-8018CB
1000
Φ180
Φ60
13
8
7.25
12
1.4
L
SG-8018CA
1000
Φ254
Φ100
17.5
8
9.25
16
2.3
L
Temperature
[
C
]
60 300 250 200 150 100 50 0 Time[s] 120 180 240 300 360 420 480 540 600 660 720 780 Tsmin ;+150C Tsmax ;+200C TL ;+217C +255C tp;at least 30s TP ;+260C OVER
Time +25
C
to
Peak
Ramp-up rate +3 °C/s Max. tL 60sto150 ts 60sto120s Ramp-down rate -6 °C/s Max. Ma rki n g Ma rki n g世界標準の環境管理システムを推進
