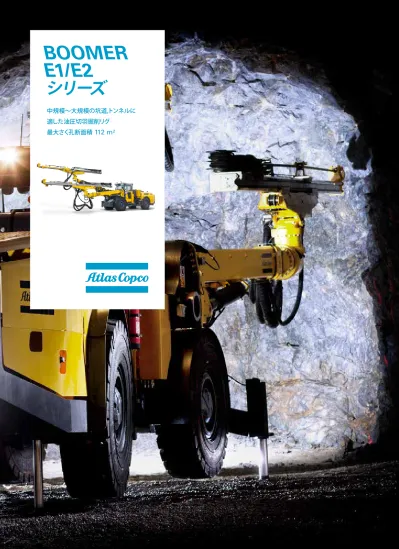

中規模～大規模の坑道,トンネルに
適した油圧切羽掘削リグ
最大さく孔断面積
112 m²
BOOMER
E1/E2
シリーズ
目指すところは
パワーと高い生産性
BOOMER E1と BOOMER E2は断面積112㎡までのさく孔範囲を有し、
大規模鉱山や建設プロジェクトに適したジャンボです。
強靭なBUT45ブームは、硬岩地山でも確実な進行を実現します。
コンピュータのインテリジェンスと幅広く取り揃えたドリフタが、
岩盤条件に応じた最適なさく孔を実現します。
ツールの磨耗を抑え、さく孔精度を向上し余掘りを減少することで
高い導入効果が得られます。
最先端の技術
凝縮されたパワー 最大限に機能が引き出されたコンパクトな設計で、
多様な用途に対応し、比較的小規模のトンネルでも威力を発揮します。
確かな手応え 同クラスの中でも突出した機能を持つBUT45ブームと、
業界最多を誇る広範囲なレンジのドリフターを有し、導入効果が得られます。
容易な操作と確実な制御 最新のリグコントロールシステムRCS 5により、
オペレータは簡単確実にリグの機能を監視、制御でき、
安全に作業に集中できます。
限られたスペースの坑内で威力を発揮 するアーティキュレート式ステアリング ROPS/FOPS認証キャビン2
ロッドハンドリングシステム(RHS-E)を装備した 活用度の高いブーム
Boomer Eシリーズでは、業界一幅広いレンジから ドリフタを選択可能（出力16〜40kW）
+ パワーと精度を高めるBUT 45
Boomer Eシリーズは同クラス最高水準の強靭なBUT 45ブームを搭載しています。
フルパワーで掘削をしていても位置決めが簡単で、所定の位置へ素早く移動させることが
できます。生産性が飛躍的に高まり、岩盤に応じた掘削速度を達成できます。
堅牢強固なつくりで台車に追加オプション装備が可能になり、リグの柔軟性が向上します。
+ 優れたインテリジェンスと効率性
Boomer E1とE2にはオペレータを広範囲にサポートする機能を装備し、リグの
インテリジェンスと効率性を高めることが可能です。
自動ブーム位置決め(ABC Total)、トータルステーションナビゲーション、ロッドハンドリング
システム(Auto RHS E)など様々な機能があります。
+ 高い生産性と安全性
完全自動のロッドハンドリングシステム(Auto RHS E)を使い、最大30mのグラウト用の
孔を効率よく掘削できます。生産性とオペレータの安全性が飛躍的に向上します。
プラットフォームに立って、手動でネジジョイント部分の着脱をおこない、ロッドを継ぎ足す
必要はもうありません。ジョイスティックは人間工学を取り入れて設計されており、
主要な機能と重要なヘルプ項目は分かりやすくまとめられています。
ディスプレイやキーボード上で機能の場所を探し回ることなく、掘削に集中できます。
優れた生産性の掘削は
強い味方
Boomer Eシリーズに搭載されているRCS 5 は、世界各国で高い評価を得ているリグコントロールシステム
の最新版です。分かりやすい構造、組み込み型マニュアル、自己診断機能を完備しており、情報が
系統立てて整理され使い勝手も一段と良くなりました。仕事の流れがスムーズになります。
アトラスコプコのサービスは、
ただの契約ではありません。
実行するまでが、アトラスコプコ
のサービスです。
お客様の安全性・生産性ニーズに合わせて、アトラスコプコでは様々な
レベルのサービス契約を提供しています。先を見据えた計画的な
メンテナンスは、想定外のダウンタイムを抑え、質の高い作業計画を
可能にします。アトラスコプコは、全てのコンポーネント・パーツ・
アクセサリ・ツールの詳細情報と在庫を取り揃え、
お客様のメンテナンス作業をサポートします。
4
Atlas Copco リグコントロールシステム (RCS 5) ブーム自動制動 (ABC) レギュラー ブーム自動制動 (ABC) トータル 自動ロッドハンドリングシステム (RHS E) 掘削時計測システム (MWD) アンダーグラウンドマネージャー プロ（PCソフトウェア） アンダーグラウンドマネージャー MWD (PCソフト）掘削データ分析用 ボルトビュー 水損失計測装置 リグアクセスコントロール リグリモートアクセス(RRA), LAN / WLAN接続 トンネルプロファイラ トータルステーション ナビゲーション
制御系統
A B C
COP 1800-シリーズ COP 2200-シリーズ COP 3000-シリーズ COP 4000-シリーズ エアフラッシング 噴霧水 フラッシング, 外部エアおよび水供給* ドリフタ潤滑警告キット ドリフタ
A B C
技術仕様
A = BOOMER E1 C B = BOOMER E2 C =標準 =オプション C = BOOMER E1 C-DH BUT 45 M サービスプラットフォーム サービスプラットフォーム用旋回可能バスケット 位置決めユニット用自動潤滑 BOOM A
B
C
D
ブーム
A B C
油圧スクリューコンプレッサ Atlas Copco GAR 5 油圧スクリューコンプレッサ Atlas Copco GAR 30* 油圧給水ブースタポンプ
最大量 15 bar 300 l/min, 最小 2 bar @ 200 l/min**
油圧給水ブースタポンプ
最大量 30 bar 400 l/min, 最小 2 bar @ 400 l/min**
給水ホースリール 水タンク 2 X 450 L
エア/給水系統
A B C
オイル低量レベルインジケータ オイル温度ゲージ（オイルタンク上） フィルタ : 16 μm オイルフィルタインジケータ 水/微粒子除去用追加フィルタ 油圧オイル（鉱物） 電動給油ポンプ ヒーターキット （油圧オイルタンク/ディーゼルエンジン/電気モータ用） Ni-Cr メッキピストンロッド（条件あり） 生分解性油圧オイル 油圧系統
総出力 83 kW, 主モーター, Sf 1.15 75 kW 総出力 158 kW, 主モーター, Sf 1.15 2 x 75 kW 総出力 198 kW, 主モーター, Sf 1.3 2 x 95 kW* 総出力 228 kW, 主モーター, Sf 1.45 2 x 110 kW* 電圧 400–1 000 V 50/60 Hz 電圧 690–1 000 V 50/60 Hz** 電圧 1 000 V 50 Hz*** 始動方法 : ソフトスタート (380-690 V) 始動方法 : スター/デルタ (380-690 V) 始動方法 : ダイレクト (1 000 V) トランス 8 kVA 電動モータの過負荷保護 デジタル電圧・電流計 操作パネル上の打撃アワーメーター フェーズシーケンス / 地路インジケータ ケーブルリール, 直径 1 600 mm 計装用コンセント, 16 A (CE) / 32 A (CE) (380-690 V) 追加トランス 3-phase, 15kVA (230/400 V outlet) (690-1 000V) PC4 または PC5 プラグ
バッテリ充電器
2元制御ケーブルリール ステンレス電気ボックス
電気系統
A B C
Deutz TCD 4.1L04 ステージ III B Tier 4i 適合 (120 kW)
Deutz TCD 6.1 L06 ステージ III B Tier 4i 適合 (180 kW)
Deutz TCD 2013 L04 2V ステージ III A Tier 3 適合 (120 kW)
Deutz TCD 2013 L06 2V ステージ III A Tier 3 適合 (175 kW) アーティキュレート式ステアリング ±38° ステアリング角度* 4WD 電源 24 V バッテリ 2x125 Ah 給水ホース/電気ケーブルのガイド 前後輪オープンデフ、スリップ防止 タイヤ 14.00 x R24 タイヤ 16.00 x R25 ステア角 後輪 16º / 前輪 23º 走行ライト 6 x 40 W LED, 2 x 70 W, 24 V DC 作業ライト 4 x 80 W LED, 24 V DC 梯子ライトLED 燃料タンク, 容量 110 l ( 4 シリンダエンジン) 燃料タンク, 容量 175 l ( 6 シリンダエンジン) 燃料タンク, 容量 400 l 中央潤滑装置 ANSUL 消火装置 (手動/自動) FORREX 消火装置(自動) ジャンボ洗浄ジェット 手動給脂装置 作業靴洗浄ジェット Mini SSE 使用したチャージ用油圧排出口
車体
A B C
BMH 6800 シリーズ 14ft, 16ft, 18ft, 20ft, 21ft BMHT 6000 シリーズ伸縮式フィード (最大 18 ft) BSH 110延長ドリルセット (BMH フィールドのみ) ロッドハンドリングシステム E, RHS E (BMH フィールドのみ) フィード
A B C
*条件により大容量の電動モータが必要 **使用ドリフタによって異なる *ドリフタによって異なる **COP3038 ***COP4038 * COP 3038/COP 4038 は適用外ドリフタ ロッド 最小孔径 (mm) COP 1838 COP 2238 SR35-H35-T38 Speedrod 38 SR35-H35-T38 43 SR35-R39-T38 COP 3038/COP 4038 SR35-R39-T38 45 ドリフタ ロッド 最小孔径 (mm) COP 1838 COP 2238 Rnd 32 Speedrod 38 Rnd 39 Speedrod
COP 3038/COP 4038 TC42-R39-TC42 Speedrod 64
ドリフタ ロッド 最小孔径 (mm) COP 1838 COP 2238 R38 38 T38 38 R32* T38 38
COP 3038/COP 4038 TC42 (Conical T-thread) 45 38 38 45
技術仕様
A = BOOMER E1 C B = BOOMER E2 C =標準 =オプション C = BOOMER E1 C-DH FOPS/ROPS 認証キャビン, ノイズレベル <80 dB(A) 設置高さ -140/+250 mm オーディオプレーヤー 通信ラジオ用12 V コンセント 電気ヒーター, 1.2 kW, 230 V (CE) 車載バックカメラ/モニタ 空調エアコン 空調エアコン用暖房機能 (水移動式) 掘削・走行用可旋回運転席 ステンレス銅製キャビン ジョイスティック操作スポットライト（左右）70 W フロントウィンドウ 24 mm 油圧式キャビン昇降 0–600 mm オペレータパネル2カ所（立ち姿勢操作用） キャビン
A B C
設置高 -80 mm/+310 mm 手動スポットライト（左右） 掘削・走行用可旋回座席（ 1オペレータパネルのみ） 保護ルーフ
A B C
音圧パワーレベル（キャビン内、穿孔中） （EN16228 および ISO11201準拠） 75±3 dB(A) re 20uPa 音圧パワーレベル（機側、穿孔中）※地表の場合（EN16228 および ISO11203準拠）（COP 1838） 103±6 dB(A) re 20uPa 音圧パワーレベル（機側、穿孔中）※地表の場合
（EN16228 および ISO11203準拠） （COP 3038） 106±6 dB(A) re 20uPa 音圧パワーレベル（機側、穿孔中）※地表の場合
（EN16228 および ISO11203準拠） （COP 4038） 107±6 dB(A) re 20uPa 音響パワーレベル（穿孔中）ISO3747準拠（COP 1838） 123±3 dB(A) re 1pW
音響パワーレベル（穿孔中）ISO3747準拠（COP 3038） 126±3 dB(A) re 1pW
音響パワーレベル（穿孔中）ISO3747準拠（COP 4038） 127±3 dB(A) re 1pW C-加重ピーク瞬間音圧パワーレベル(EN16228準拠） 130 dB(C) re. 20 uPa以下 車体振動値（座位、穿孔中）(EN16228および ISO 2631-1準拠) 0.07± 0.07 m/s^2 車体振動値（立位、穿孔中）(EN16228および ISO 2631-1準拠) 0.07±0.07 m/s^2
騒音/振動
電圧 タイプ 規格 (mm2) 径 (mm) 長さ (m) 380-400 V Buflex 3x185+3G35 56 90 440-500 V Buflex 3x150+3G25 52 100 550 V Buflex 3x120+3G25 46 135 660-690 V* Buflex 3x95+3G16 45 155 660-690 V* Buflex 3x150+3G25 52 100 1 000 V* Buflex 3x50+3G10 33 200 1 000 V* Buflex 3x95+3G16 45 155推奨ケーブル径/ケーブル長
推奨上限は、周辺温度40°C 、標高2000ｍ *ドリフタによって異なる 平地（転がり抵抗0.05） >15 斜度 1:8 >5走行性能
重量（仕様により異なる）
ドリフタロッド
RAS
掘削用エクステンションロッド
シャンクアダプタ
* RASおよびBSH 110を使用したエクステンションロッド用 ドリフタ ロッド 径 (mm) 長さ (mm) COP 1838 COP 2238 R38 55 170 T38 55 170 COP 3038/COP 4038 TC42/T38 57 175カップリング
リグタイプ 総重量 ブーム側 エンジン側 1ブーム 22 000-34 000 kg 20 000-24 000 kg 7 000-10 000 kg 2ブーム 30 000-39 000 kg 24 000-29 000 kg 6 000-10 000 kg6
基準 4 気筒エンジン (COP 1838) 6 気筒エンジン (COP 1838) 4 気筒エンジン (COP 3038) 6気筒エンジン (COP 3038) 4 気筒エンジン (COP 4038) 6 気筒エンジン (COP 4038) L1 2 906 mm 3 170 mm 2 906 mm 3 170 mm 3 408 mm 3 672 mm L2 801 mm 1 065 mm 801 mm 1 065 mm 801 mm 801 mm L合計 (16 ft フィード) 15 069 mm 15 333 mm 15 175 mm 15 439 mm 15 677 mm 15 941 mm L合計 (18 ft フィード) 15 679 mm 15 943 mm 15 694 mm 16 049 mm 16 196 mm 15 551 mm 幅 2 550 mm 2 550 mm 2 550 mm 2 550 mm 2 550 mm 2 550 mm ルーフアップ・ダウン高さ 3 144/2 518 mm 3 144/2 518 mm 3 144/2 518 mm 3 144/2 518 mm 3 144/2 518 mm 3 144/2 518 mm 最低地上高 341 mm 341 mm 341 mm 341 mm 341 mm 341 mm 旋回半径、 外側・内側 8 600/4 800 mm 8 600/4 800 mm 8 600/4 800 mm 8 600/4 800 mm 8 600/4 800 mm 8 600/4 800 mm
技術仕様
9 020
9 290
17
5
1 850
1 312
2 550
3 035
2 32
0
13 570
14 090
11 674
12 240
1 ブーム 2 ブーム *RHS EまたはSP2サービスプラットフォーム装備の場合のステアリング角度は30° E2 www.atlascopco.com E22 518
3 179
Ltot
L1
L2
4 200
1 139
2 000
2 200
側面寸法
側面図
