CMOS 16-BIT SINGLE CHIP MICROCONTROLLER S5U1C17803T1 マニュアル (Software Evaluation Tool for S1C17803) Rev.1.0

CMOS 16-BIT SINGLE CHIP MICROCONTROLLER

S5U1C17803T1 マニュアル

本資料のご使用につきましては、次の点にご留意願います。 本資料の内容については、予告無く変更することがあります。 1. 本資料の一部、または全部を弊社に無断で転載、または、複製など他の目的に使用することは堅くお断りいたします。 2. 本資料に掲載される応用回路、プログラム、使用方法等はあくまでも参考情報であり、これら起因する第三者の知的財産権および その他の権利侵害あるいは損害の発生に対し、弊社はいかなる保証を行うものではありません。また、本資料によって第三者また は弊社の知的財産権およびその他の権利の実施権の許諾を行うものではありません。 3. 特性値の数値の大小は、数直線上の大小関係で表しています。 4. 本資料に掲載されている製品のうち「外国為替及び外国貿易法」に定める戦略物資に該当するものについては、輸出する場合、同 法に基づく輸出許可が必要です。 5. 本資料に掲載されている製品は、生命維持装置その他、きわめて高い信頼性が要求される用途を前提としていません。よって、弊 社は本（当該）製品をこれらの用途に用いた場合のいかなる責任についても負いかねます。 6. 本資料に掲載されている会社名、商品名は、各社の商標または登録商標です。

製品型番体系

●デバイス

S1

C 17xxx F 00E1

00

z開発ツール

S5U1 C 17000 Y2 1 00

■梱包仕様

［00: 標準梱包］

■バージョン

［1: Version 1］

■ツール種類

Hx：ICE Dx：評価ボード Ex：ROM エミュレーションボード Mx：外部 ROM 用エミュレーションメモリ Tx：実装用ソケット Cx：コンパイラパッケージ Sx：ミドルウェアパッケージ Yx：ライタソフトウェア

■対応機種番号

［17xxx: S1C17xxx 用］

■ツール分類

［C: マイコン用］

■製品分類

■梱包仕様

00：テープ＆リール以外 0A：TCP BL 2 方向 0B：テープ＆リール BACK 0C：TCP BR 2 方向 0D：TCP BT 2 方向 0E：TCP BD 2 方向 0F：テープ＆リール FRONT 0G：TCP BT 4 方向 0H：TCP BD 4 方向 0J：TCP SL 2 方向 0K：TCP SR 2 方向 0L：テープ＆リール LEFT 0M：TCP ST 2 方向 0N：TCP SD 2 方向 0P：TCP ST 4 方向 0Q：TCP SD 4 方向 0R：テープ＆リール RIGHT 99：梱包仕様未定

■仕様

■形状

［D: ベアチップ、F: QFP、B: BGA］

■機種番号

■機種名称

［C: マイコン、デジタル製品］

■製品分類

［S1: 半導体］ ［S5U1: 半導体用開発ツール］

目 次

1.

概要... 1

2.

各部の機能と名称 ... 2

2.1

各部の名称... 2

2.2

各部の機能... 5

2.2.1 ジャンパ、ディップスイッチ機能 ... 5

2.2.2 CPUボード各部の機能... 6

2.2.3 LCDボード各部の機能 ... 6

2.2.4 Audioボード各部の機能 ... 7

3.

ブロック図 ... 8

4.

コネクタ ... 9

4.1

CPUボードコネクタ ... 9

4.1.1 LCDボードインタフェースコネクタ(CN4,CN8) ... 9

4.1.2 Audioボードインタフェースコネクタ(CN1～CN3)... 9

4.1.3 拡張コネクタ(CN7, CN9)... 10

4.2

LCDボードコネクタ ... 12

4.2.1 CPUボードインタフェースコネクタ(CN1,CN3)... 12

4.2.2 LCDモジュールインタフェースコネクタ(CN2,CN4) ... 12

4.3

Audioボードコネクタ ... 13

4.3.1 CPUボードインタフェースコネクタ(CN1～CN3) ... 13

5.

サンプルソフトウェア操作... 14

5.1

各種ジャンパ、ディップスイッチについて... 14

5.2.

基本機能操作方法 ... 14

5.2.1 機能概要... 14

5.2.2 プログラムの起動 ... 14

5.2.3 機能選択メニュー ... 15

5.2.4 炊飯器デモ ... 16

5.2.5 洗濯機デモ ... 18

5.2.6 AutoDemoデモ... 18

5.2.7 画像比較デモ ... 18

5.2.8 設定... 18

5.3

自己診断モード... 18

5.3.1 基本機能... 18

5.3.2 LCD検査... 18

5.3.3 キー入力検査 ... 19

5.3.4 SRAM・EEPROM検査 ... 19

5.3.5 LED検査... 19

5.3.6 タッチパネル検査 ... 19

5.3.7 オーディオ検査... 19

5.3.8 赤外線発光/受光（REMC）検査 ... 19

Appendix A

サンプルソフトウェアファイル構成 ... 20

改訂履歴表 ... 21

1. 概要

1. 概要

S5U1C17803T1 (S5U1C17803T1:Software eValuation Tool for S1C17803)は、セイコーエプソン製シン

グルチップマイクロコントローラ S1C17803 の評価および開発支援用ボードです。S5U1C17803T1 は、

CPU ボード、LCD ボード、Audio ボードで構成され、S1C17803 および周辺回路、拡張コネクタ、電

源回路を搭載し、LCD 表示機能、音声出力機能、バッテリバックアップ機能、赤外線発光/受光機能

を動作させることができます。拡張コネクタを経由し、機能を拡張することも可能です。

S5U1C17803T1 は、

弊社製On Chip ICEであるS5U1C17001H

*1

(ICDmini)と接続することで、

S1C17803

のソフトウェア開発環境を提供します。

また、出荷時には機能確認用のサンプルソフトウェアが実装されています。

本資料は、本製品の回路図、部品表とあわせて参照ください。

注 S5U1C17803T1 に搭載している部品は、予告なく変更する場合があります。

■S5U1C17803T1CPU ボード

1)CPU S1C17803F

(TQFP15-128)

(U1)

2)入力電源電圧

外部電源供給+5.0V (DC)

バッテリバックアップ用コイン電池 (CR2032) +3.0V (DC)

3)CPU クロック

OSC1 : 32.768kHz 水晶振動子 (X1)

OSC3 : 33.333MHz 水晶振動子 (X2)

4)搭載デバイス

電源スイッチ (SW8)

リセットスイッチ (SW10)

キースイッチ (SW1～SW6)

EDジョグエンコーダ (SW7)

Power スイッチ (SW9)

機能切り替え用ジャンパ (JP1～JP6)

ICDmini インタフェースコネクタ (CN5、CN6)

LCD ボードインタフェースコネクタ (CN4、CN8)

Audio ボードインタフェースコネクタ (CN1～CN3)

拡張コネクタ (CN7、CN9

*2

)

NOR 型フラッシュメモリ (U9)

SRAM

(U10)

EEPROM

(U7)

3 色 LED (D1)

赤外線発光ダイオード (D2)

赤外線受光モジュール (U8) (U6

*3

)

■S5U1C17803T1 LCD ボード

1)搭載デバイス LCD モジュール (3.5inch B&W QVGA 抵抗膜式タッチパネル付き)

CPU ボードインタフェースコネクタ (CN1、CN3)

LCD モジュールインタフェースコネクタ (CN2、CN4)

■S5U1C17803T1 Audio ボード

1)搭載デバイス

ディジタルオーディオ DAC (U6)

ステレオジャック (J1)

DIP スイッチ (I2S クロック入力切り替え用) (SW1)

CPU ボードインタフェースコネクタ (CN1～CN3)

2)クロック 11.2896MHz 水晶発振器 (ディジタルオーディオ DAC 入力用) (X1)

*1 S5U1C17001H1200 (ICDmini Ver1.1)以降をご使用ください。

*2 CPU ボードの CN9 のコネクタは、出荷時未実装です。

2. 各部の機能と名称

2. 各部の機能と名称

2.1

各部の名称

S1C17803 (U1) 32.768kHz水晶振動子(X1) 33.333MHz水晶振動子 (X2) キースイッチ (SW1～SW6) Powerスイッチ (SW9)

図 2.1 S5U1C17803T1 CPU ボード表面各部の名称

機能切り替え用 (JP1～JP6) ジャンパ Audioボードインタフェース コネクタ(CN1、CN2) 拡張コネクタ (CN7、CN9) SRAM (U10) NOR型フラッシュメモリ (U9) LCDボード インタフェース コネクタ(CN4、CN8) 3色LED (D1) Audioボードインタフェース コネクタ(CN3) EEPROM (U7)

2. 各部の機能と名称

電源スイッチ(SW8) バッテリ バックアップ用 コイン電池 (V1) 赤外線受光 モジュール (U8) (U6) 赤外線発光 ダイオード (D2) リセットスイッチ (SW10) ICDmini インタフェース コネクタ (CN5, CN6) 外部電源供給 コネクタ (J1) EDジョグ エンコーダ (SW7)

図 2.2 S5U1C17803T1 CPU ボード裏面各部の名称

2. 各部の機能と名称

LCDパネルモジュール (表面) CPUボード インタフェースコネクタ (CN1、CN3) (裏面) LCDモジュール インタフェースコネクタ (CN2、CN4)

図 2.3 S5U1C17803T1 LCD ボード各部の名称

ディップスイッチ (SW1) ステレオジャック (J1) ディジタルオーディオ DAC (U6) 11.2896MHz 水晶発振器 (X1) (表面) CPUボード インタフェースコネクタ (CN1、CN2) CPUボード インタフェースコネクタ (CN3)

図 2.4 S5U1C17803T1Audio ボード各部の名称

2. 各部の機能と名称

2.2

各部の機能

2.2.1

ジャンパ、ディップスイッチ機能

表 2.1 CPU ボード上のジャンパ機能一覧

ジャンパ名 ジャンパ タイプ 出荷時の設定 選択できる機能 JP1 ピン 3.3V：ボード上から RTCVDD 供給 BAT：コイン電池から RTCVDD 供給 JP2 ピン EN：standby/wakeup*1 回路有効 DS：standby/wakeup 回路無効 JP3 ピン VDD：LCD 表示を常時有効 P57：LCD 表示有効/無効を P57 で制御 JP4 ピン VDD：LCD バックライト ON GND：LCD バックライト OFF

JP5 ピン SPI：CN3 に SPI(US_SDI1)出力 I2C：CN3 に I2C(I2CM_SDA)出力

JP6 ピン SPI：CN3 に SPI(US_SDO1)出力 I2C：CN3 に I2C(I2CM_SCL)出力

R108, R109, R110, R111 抵抗 R108=R109=0Ω R110=R111=OPEN：VDD=5V R108=R109=OPEN R110=R111=0Ω：VDD=3.3V*4 R112, R113, R114, R115 抵抗 R112=R113=0Ω R114=R115=OPEN：AVDD=5V R112=R113=OPEN R114=R115=0Ω：AVDD=3.3V R22, R26, R90, R91 抵抗 R22=10kΩ, R90=0Ω, R26=R91= OPEN：内蔵レギュレータ機能*2*4有効 R22=R90=OPEN, R26=10kΩ, R91=0Ω：内蔵レギュレータ機能無効 R3*3 抵抗 R3=0Ω：BUSIO_VDD 電源供給 R3=OPEN：BUSIO_VDD 電源非供給 R5*3 抵抗 R5=0Ω：AVDD 電源供給 R5=OPEN：AVDD 電源非供給 R6*3 抵抗 R6=0Ω：RTCVDD 電源供給 R6=OPEN：RTCVDD 電源非供給 R7*3 抵抗 R7=0Ω：IO2_VDD 電源供給 R7=OPEN：IO2_VDD 電源非供給 R9*3 抵抗 R9=0Ω：IO1_VDD 電源供給 R9=OPEN：IO1_VDD 電源非供給

*1 standby/wakeup 回路の詳細については、S1C17803 テクニカルマニュアルを参照ください。

*2 内蔵レギュレータ機能の詳細については、S1C17803 テクニカルマニュアルを参照ください。

*3 抵抗を外し、その間に電流計を挿入することにより、S1C17803 単体での、各電源の電流測定が可

能です。

*4 VDD=3.3V で使用する場合は、内蔵レギュレータ機能を有効にできませんのでご注意ください。

表 2.2 Audio ボード上のディップスイッチ機能一覧

スイッチ名 出荷時の設定 選択できる機能 SW1*5 OFF：ディジタルステレオ DAC への供給ク ロックが S1C17803 の I2S_MCLK ON：ディジタルステレオ DAC への供給ク ロックが 11.2896MHz 水晶発振器

*5 ON で使用する場合は、OSC3 の周波数を、11.2896MHz の倍数に変更してください。

2. 各部の機能と名称

2.2.2

CPU ボード各部の機能

表 2.3 CPU ボード各部の部品および機能一覧

部品名 ロケーション 機能 電源スイッチ SW8 外部電源供給用コネクタ(J1)に電源ケーブルを接続し、本 SW を ON するとボードへ電源供給されます。 リセットスイッチ SW10 本 SW の押下で S1C17803 がリセットされます。 キースイッチ SW1～SW6 S1C17803 のポート P44 および AIN3 に接続されています。 本 SW 押下により P44 に Low レベルが与えられ、かつ、AIN3 の電圧が押下された SW に依存して変化します。 ED ジョグエンコーダ SW7 S1C17803 のポート P42,P43,P44 に接続されています。通常 は High レベルとなっており、本 SW 操作により Low レベル が与えられます。 Power スイッチ SW9 本 SW の押下により、standby/wakeup 回路を使用した電源 制御ができます。 ICDmini インタフェースコネクタ CN5, CN6 CN5 は ICDmini のターゲット接続用 4 ピンコネクタと、CN6 は ICDmini の Flash 書き込み電源供給用 4 ピンコネクタと接 続することで ICDmini との通信ができます。 LCD ボード インタフェースコネクタ CN4, CN8 CN4 は LCD ボードの CN1 と、CN8 は LCD ボードの CN3 とそれぞれ接続することで、LCD ボードを制御することがで きます。 Audio ボード インタフェースコネクタ CN1, CN2, CN3 CN1 は Audio ボードの CN1 と、CN2 は Audio ボードの CN2 と、CN3 は Audio ボードの CN3 とそれぞれ接続することで、 Audio ボードを制御することができます。 拡張コネクタ CN7, CN9 外部にボードなどを任意に接続する場合に使用します。 NOR 型フラッシュメモリ U9 本メモリは、S1C17803 の外部バスと接続されています。

SRAM U10 本 SRAM は、S1C17803 の外部バスと接続されています。

EEPROM U7 本 EEPROM は、S1C17803 の I2C と接続されています。

3 色 LED D1 本 3 色 LED は、S1C17803 のポート PC1～PC3 により、ト ランジスタを介して制御します。 赤外線発光ダイオード D2 赤外線発光ダイオードは、S1C17803 のリモートコントロー ラ(REMC)出力端子にてトランジスタを介して制御します。 赤外線受光モジュール U8, U6 赤外線受光モジュールは、S1C17803 のリモートコントロー ラ(REMC)入力端子に接続されています。

2.2.3 LCD ボード各部の機能

表 2.4 LCD ボード各部の部品および機能一覧

部品名 ロケーション 機能 LCD モジュール - 白黒 STN パネル内蔵 QVGA パネルモジュール（抵抗膜式タッ チパネル付き）です。 CPU ボード インタフェースコネクタ CN1, CN3 CPU ボードとの接続用コネクタです。 LCD モジュール インタフェースコネクタ CN2, CN4 LCD モジュールとの接続用コネクタです。

2. 各部の機能と名称

2.2.4

Audio ボード各部の機能

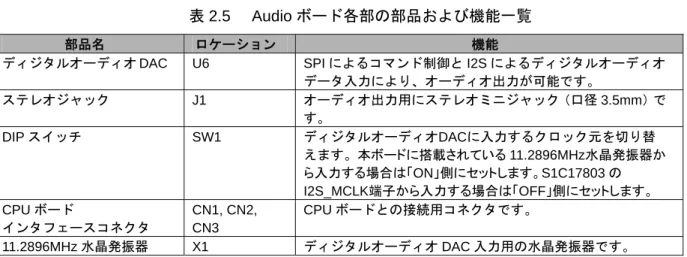

表 2.5 Audio ボード各部の部品および機能一覧

部品名 ロケーション 機能

ディジタルオーディオ DAC U6 SPI によるコマンド制御と I2S によるディジタルオーディオ

データ入力により、オーディオ出力が可能です。 ステレオジャック J1 オーディオ出力用にステレオミニジャック（口径 3.5mm）で す。 DIP スイッチ SW1 ディジタルオーディオDACに入力するクロック元を切り替 えます。本ボードに搭載されている 11.2896MHz水晶発振器か ら入力する場合は「ON」側にセットします。S1C17803 の I2S_MCLK端子から入力する場合は「OFF」側にセットします。 CPU ボード インタフェースコネクタ CN1, CN2, CN3 CPU ボードとの接続用コネクタです。 11.2896MHz 水晶発振器 X1 ディジタルオーディオ DAC 入力用の水晶発振器です。

3. ブロック図

3. ブロック図

Debug i/f 32kHz Crystal Unit(X1) 33.333MHz Crystal Unit(X2) Reset SW (SW10) LCDC Key Switch (SW1 to SW6) REMC Photo Diode(D2) 3-color LED(D1) Photodetection(U8) I2S I2C Master 5V DC _SRAM(U10) NOR FLASH(U9) AD EEPROM(U7) External Bus GPIO RTC+RAM Push lever Switch(SW7) GPIO Extensio n Con nector(C N 7 ) ICDmini i/f Connector(CN5,CN6) ICDmini (5V i/f) Coin Cell UART PWM SPI SPI I2C Slave OSC1 OSC3 GPIO Extensio n Con nector (CN9) Digital Audio DAC(U6) Audio Output Power Supply (SW8) 100V AC REMC Stereo Jack(J1) External Device B&W STN QVGA LCD Panel Module (with Touch Panel)

CPU Board i/f connector(CN1, CN3)

LCD Module i/f connector(CN2, CN4)

CPU Boar

d i/f

Connector(CN1 to 3)

LCD Board i/f connector(CN4, CN8)

Audi o Boar d i/f Con nector (CN1 to 3 ) AD AD GPIO Audio Board CPU Board LCD Board External Device S1C17803

図 3.1 S5U1C17803T1 ブロック図

4. コネクタ

4. コネクタ

4.1 CPU ボードコネクタ

4.1.1 LCD ボードインタフェースコネクタ(CN4,CN8)

表 4.1 LCD ボードインタフェースコネクタ(CN4)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 VDD - 電源端子(+) 16 NC - 未接続

2 VDD - 電源端子(+) 17 NC - 未接続

3 DAT0 I/O PC0/I2S_SDO/FPDAT0 18 GND - 電源端子(-)

4 DAT1 I/O PC1/I2S_WS/FPDAT1 19 NC - 未接続

5 DAT2 I/O PC2/I2S_SCK/FPDAT2 20 NC - 未接続

6 GND - 電源端子(-) 21 NC - 未接続

7 DAT3 I/O PC3/I2S_MCLK/FPDAT3 22 NC - 未接続

8 DAT4 I/O PC4/TMH/FPDAT4 23 GND - 電源端子(-)

9 DAT5 I/O PC5/TML/FPDAT5 24 FRAM I/O P54/#SMRD/FPFRAME

10 GND - 電源端子(-) 25 LINE I/O P55/#SMWR/FPLINE

11 DAT6 I/O PC6/EXCL0/FPDAT6 26 GND - 電源端子(-)

12 DAT7 I/O PC7/ATMB/FPDAT7 27 SFT I/O P56/REMC_IN/FPSHIFT

13 NC - 未接続 28 GND - 電源端子(-)

14 GND - 電源端子(-) 29 RDY I/O P57/REMC_OUT/FPDRDY

15 NC - 未接続 30 GND - 電源端子(-)

表 4.2 LCD ボードインタフェースコネクタ(CN8)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

31 NC - 未接続 41 BL O (JP4) VDD or GND

32 NC - 未接続 42 GND - 電源端子(-)

33 NC - 未接続 43 GND - 電源端子(-)

34 GND - 電源端子(-) 44 AD0 I P01/AIN1

35 SDO I/O P51/US_SDO1/

#WDT_NMI/REMC_OUT

45 AD1 I P02/AIN2

36 SDI I/O P50/US_SDI1/

CMU_CLK/REMC_IN 46 INT - 未接続 37 CLK I/O P52/US_SCK1/ WDT_CLK/I2CS_SCL 47 XL I/O P26/#SMRD 38 XCS I/O P53/#US_SSI1/ #ADTRG/EXCL0 48 XH I/O P27/#SMWR 39 RST I/O (JP3) P57 or VDD 49 NC - 未接続 40 PWR - 電源端子(+) 50 NC - 未接続

4.1.2 Audio ボードインタフェースコネクタ(CN1～CN3)

表 4.3 Audio ボードインタフェースコネクタ(CN1)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

21 GND - 電源端子(-) 23 5V - 5V 電源端子(+)

22 3.3V - 3.3V 電源端子(+) 24 GND - 電源端子(-)

表 4.4 Audio ボードインタフェースコネクタ(CN2)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

25 VDD - 電源端子(-) 27 TMH I/O P34/TMH

4. コネクタ

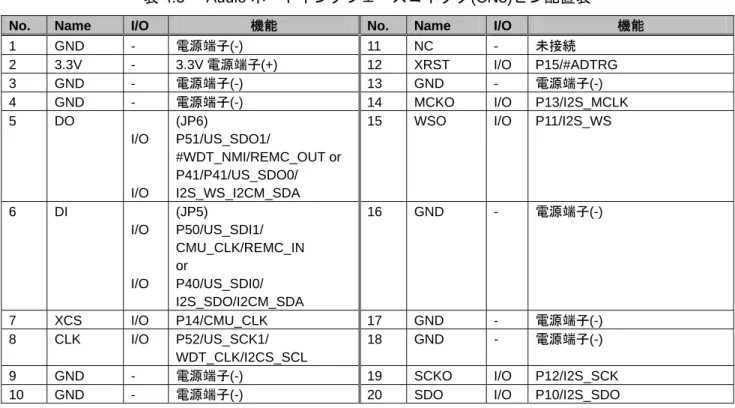

表 4.5 Audio ボードインタフェースコネクタ(CN3)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 GND - 電源端子(-) 11 NC - 未接続

2 3.3V - 3.3V 電源端子(+) 12 XRST I/O P15/#ADTRG

3 GND - 電源端子(-) 13 GND - 電源端子(-)

4 GND - 電源端子(-) 14 MCKO I/O P13/I2S_MCLK

5 DO I/O I/O (JP6) P51/US_SDO1/ #WDT_NMI/REMC_OUT or P41/P41/US_SDO0/ I2S_WS_I2CM_SDA

15 WSO I/O P11/I2S_WS

6 DI I/O I/O (JP5) P50/US_SDI1/ CMU_CLK/REMC_IN or P40/US_SDI0/ I2S_SDO/I2CM_SDA 16 GND - 電源端子(-) 7 XCS I/O P14/CMU_CLK 17 GND - 電源端子(-) 8 CLK I/O P52/US_SCK1/ WDT_CLK/I2CS_SCL 18 GND - 電源端子(-)

9 GND - 電源端子(-) 19 SCKO I/O P12/I2S_SCK

10 GND - 電源端子(-) 20 SDO I/O P10/I2S_SDO

4.1.3

拡張コネクタ(CN7, CN9)

表 4.6

拡張コネクタ(CN7)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 VDD - 電源端子(+) 9 P25/

#I2CS_BRST

I/O P25/#I2CS_BRST

2 AVDD - アナログ電源端子(+) 10 P31/SIN I/O P31/SIN

3 P00/AIN0 I P00/AIN0 11 P32/SOUT I/O P32/SOUT

4 P15/ #ADTRG

I/O P15/#ADTRG 12 P33/#SCLK I/O P33/#SCLK

5 P20/ US_SDI0 I/O P20/US_SDI0 13 P40/ I2C_SDA I/O P40/I2C_SDA 6 P21/ US_SDO0 I/O P21/US_SDO0 14 P41/ I2C_SCL I/O P41/I2C_SCL 7 P22/ I2CS_SDA/ US_SCK0 I/O P22/I2CS_SDA/ US_SCK0 15 GND - 電源端子(-) 8 P23/ I2CS_SCL/ #US_SSI0 I/O P23/I2CS_SCL/ #US_SSI0 16 GND - 電源端子(-)

4. コネクタ

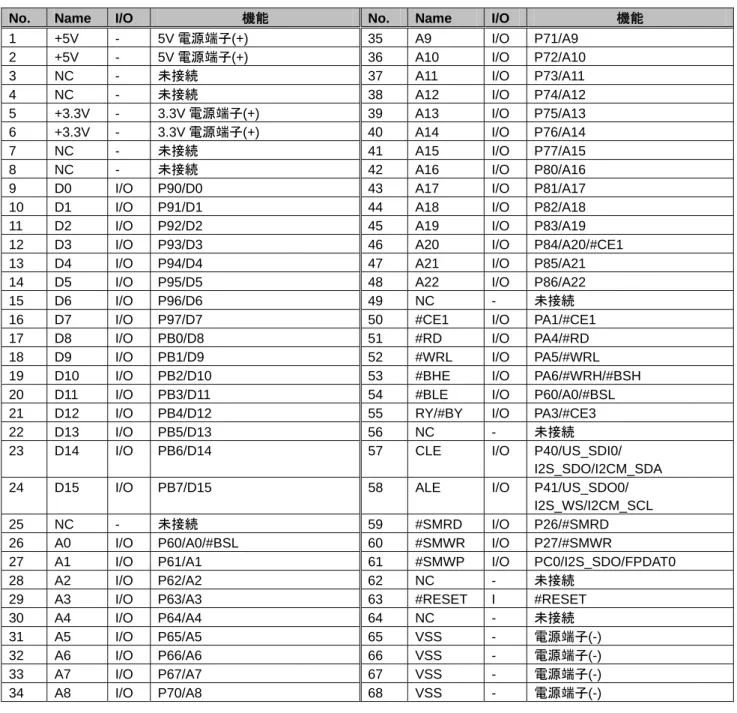

表 4.7

拡張コネクタ(CN9)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 +5V - 5V 電源端子(+) 35 A9 I/O P71/A9

2 +5V - 5V 電源端子(+) 36 A10 I/O P72/A10

3 NC - 未接続 37 A11 I/O P73/A11

4 NC - 未接続 38 A12 I/O P74/A12

5 +3.3V - 3.3V 電源端子(+) 39 A13 I/O P75/A13

6 +3.3V - 3.3V 電源端子(+) 40 A14 I/O P76/A14

7 NC - 未接続 41 A15 I/O P77/A15

8 NC - 未接続 42 A16 I/O P80/A16

9 D0 I/O P90/D0 43 A17 I/O P81/A17

10 D1 I/O P91/D1 44 A18 I/O P82/A18

11 D2 I/O P92/D2 45 A19 I/O P83/A19

12 D3 I/O P93/D3 46 A20 I/O P84/A20/#CE1

13 D4 I/O P94/D4 47 A21 I/O P85/A21

14 D5 I/O P95/D5 48 A22 I/O P86/A22

15 D6 I/O P96/D6 49 NC - 未接続

16 D7 I/O P97/D7 50 #CE1 I/O PA1/#CE1

17 D8 I/O PB0/D8 51 #RD I/O PA4/#RD

18 D9 I/O PB1/D9 52 #WRL I/O PA5/#WRL

19 D10 I/O PB2/D10 53 #BHE I/O PA6/#WRH/#BSH

20 D11 I/O PB3/D11 54 #BLE I/O P60/A0/#BSL

21 D12 I/O PB4/D12 55 RY/#BY I/O PA3/#CE3

22 D13 I/O PB5/D13 56 NC - 未接続

23 D14 I/O PB6/D14 57 CLE I/O P40/US_SDI0/

I2S_SDO/I2CM_SDA

24 D15 I/O PB7/D15 58 ALE I/O P41/US_SDO0/

I2S_WS/I2CM_SCL

25 NC - 未接続 59 #SMRD I/O P26/#SMRD

26 A0 I/O P60/A0/#BSL 60 #SMWR I/O P27/#SMWR

27 A1 I/O P61/A1 61 #SMWP I/O PC0/I2S_SDO/FPDAT0

28 A2 I/O P62/A2 62 NC - 未接続

29 A3 I/O P63/A3 63 #RESET I #RESET

30 A4 I/O P64/A4 64 NC - 未接続

31 A5 I/O P65/A5 65 VSS - 電源端子(-)

32 A6 I/O P66/A6 66 VSS - 電源端子(-)

33 A7 I/O P67/A7 67 VSS - 電源端子(-)

4. コネクタ

4.2 LCD ボードコネクタ

4.2.1 CPU ボードインタフェースコネクタ(CN1,CN3)

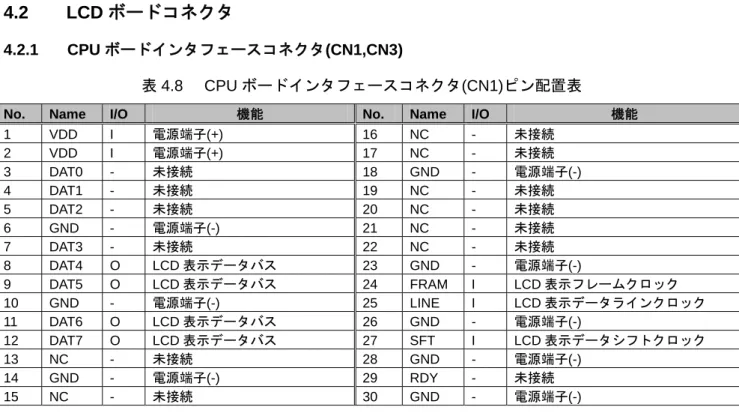

表 4.8 CPU ボードインタフェースコネクタ(CN1)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 VDD I 電源端子(+) 16 NC - 未接続 2 VDD I 電源端子(+) 17 NC - 未接続 3 DAT0 - 未接続 18 GND - 電源端子(-) 4 DAT1 - 未接続 19 NC - 未接続 5 DAT2 - 未接続 20 NC - 未接続 6 GND - 電源端子(-) 21 NC - 未接続 7 DAT3 - 未接続 22 NC - 未接続 8 DAT4 O LCD 表示データバス 23 GND - 電源端子(-) 9 DAT5 O LCD 表示データバス 24 FRAM I LCD 表示フレームクロック 10 GND - 電源端子(-) 25 LINE I LCD 表示データラインクロック 11 DAT6 O LCD 表示データバス 26 GND - 電源端子(-) 12 DAT7 O LCD 表示データバス 27 SFT I LCD 表示データシフトクロック 13 NC - 未接続 28 GND - 電源端子(-) 14 GND - 電源端子(-) 29 RDY - 未接続 15 NC - 未接続 30 GND - 電源端子(-)

表 4.9 CPU ボードインタフェースコネクタ(CN3)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

31 NC - 未接続 41 BL - LCD バックライト ON/OFF 制御 32 NC - 未接続 42 GND - 電源端子(-) 33 NC - 未接続 43 GND - 電源端子(-) 34 GND - 電源端子(-) 44 AD0 O タッチパネルデータ 35 SDO - 未接続 45 AD1 O タッチパネルデータ 36 SDI - 未接続 46 INT - 未接続 37 CLK - 未接続 47 XL I タッチパネル制御 38 XCS - 未接続 48 XH I タッチパネル制御 39 RST I LCD モジュール ON/OFF 制御 49 NC - 未接続 40 PWR I LCD 昇圧回路 ON/OFF 制御 50 NC - 未接続

4.2.2 LCD モジュールインタフェースコネクタ(CN2,CN4)

表 4.10 LCD モジュールインタフェースコネクタ(CN2)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 VDD - LCD モジュール電源端子(+) 8 D0 O LCD 表示データバス 2 VSS - LCD モジュール電源端子(-) 9 D1 O LCD 表示データバス 3 VLCD - LCD 駆動電源端子 (+) 10 D2 O LCD 表示データバス 4 FLM O LCD 表示フレームクロック 11 D3 O LCD 表示データバス 5 NC - 未接続 12 XOFF O LCD モジュール ON/OFF 制御 6 CL1 O LCD 表示データラインクロック 13 VLED - LCD バックライト電源端子(+) 7 CL2 O LCD 表示データシフトクロック 14 VLSS - LCD バックライト電源端子(-)

4. コネクタ

表 4.11 LCD モジュールインタフェースコネクタ(CN4)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 LEFT O タッチパネル制御 3 RIGHT I タッチパネルデータ

2 TOP O タッチパネル制御 4 BOTTOM I タッチパネルデータ

4.3 Audio ボードコネクタ

4.3.1 CPU ボードインタフェースコネクタ(CN1～CN3)

表 4.12 CPU ボードインタフェースコネクタ(CN1)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

21 GND - 電源端子(-) 23 5V - 5V 電源端子(+)

22 3.3V - 3.3V 電源端子(+) 24 GND - 電源端子(-)

表 4.13 CPU ボードインタフェースコネクタ(CN2)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

25 VDD - 電源端子(-) 27 TMH I PWM 信号入力

26 TML I PWM 信号入力 28 VDD - 電源端子(-)

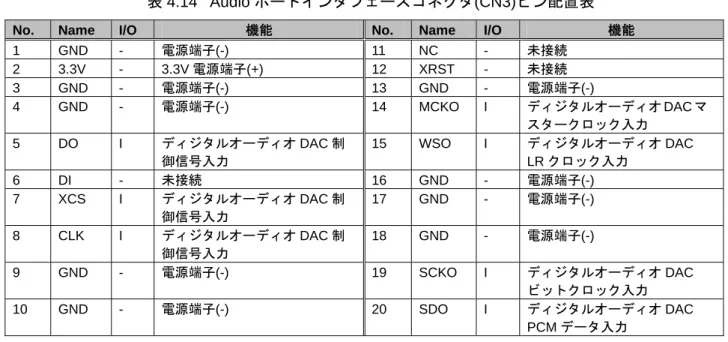

表 4.14 Audio ボードインタフェースコネクタ(CN3)ピン配置表

No. Name I/O 機能 No. Name I/O 機能

1 GND - 電源端子(-) 11 NC - 未接続 2 3.3V - 3.3V 電源端子(+) 12 XRST - 未接続 3 GND - 電源端子(-) 13 GND - 電源端子(-) 4 GND - 電源端子(-) 14 MCKO I ディジタルオーディオ DAC マ スタークロック入力 5 DO I ディジタルオーディオ DAC 制 御信号入力 15 WSO I ディジタルオーディオ DAC LR クロック入力 6 DI - 未接続 16 GND - 電源端子(-) 7 XCS I ディジタルオーディオ DAC 制 御信号入力 17 GND - 電源端子(-) 8 CLK I ディジタルオーディオ DAC 制 御信号入力 18 GND - 電源端子(-) 9 GND - 電源端子(-) 19 SCKO I ディジタルオーディオ DAC ビットクロック入力 10 GND - 電源端子(-) 20 SDO I ディジタルオーディオ DAC PCM データ入力

5. サンプルソフトウェア操作

5. サンプルソフトウェア操作

S5U1C17803T1 は、出荷時にサンプルソフトウェアが実装されています。

ここでは、その操作方法を記載します。

サンプルソフトウェアを操作することで ED ジョグエンコーダ/タッチパネル/キースイッチ入力、LCD

表示機能、赤外線発光/受光機能、音声出力機能、バッテリバックアップ機能、各種通信機能等が確認

できます。

サンプルソフトウェアの詳細説明はソースコードを参照ください。

サンプルソフトウェア開発環境については“S5U1C17001C Manual”を参照ください。

S1C17803 の各ペリフェラルの詳細については“S1C17803 テクニカルマニュアル”を参照ください。

5.1

各種ジャンパ、ディップスイッチについて

JP1,JP2,JP4 は任意に切り替えてご使用ください。

また、その他のジャンパ、ディップスイッチはデフォルトの設定でご使用下さい。

5.2. 基本機能操作方法

5.2.1

機能概要

以下の基本機能を実装しています。

表 5.1

サンプルソフトウェア基本機能

機能 説明 炊飯器デモ 炊飯、保温、メニュー、予約、時刻の設定が可能。 LCD 表示、LED にて状態を表示。 洗濯機デモ LCD に洗濯機をイメージする画像の表示を行う。 AutoDemo 炊飯器デモ画像を繰り返し実行。 画像比較 グレイスケールによる画質の違い、各国のあいさつ等を表示。 設定 通信設定、言語設定を行う。 自己診断 S5U1C17803T1 ハードウェアの機能確認を行う。

5.2.2

プログラムの起動

S5U1C17803T1 の電源を投入して下さい。

S5U1C17803T1 の Power スイッチを押下すると wakeup 回路が動作しメイン電源への供給が開始

されオープニング画面が表示します。3 秒後にメイン画面が表示します。

※ 注 wakeup 回路については S1C17803 テクニカルマニュアルを参照ください。

3 秒間経過

S1C17803 Demo

炊飯器

Rice cooker

洗濯機

Washer

AutoDemo

画像比較


自己診断

Diagnosing

設定

Setting

図 5.1 サンプルソフトウェアメイン画面

5. サンプルソフトウェア操作

5.2.3

機能選択メニュー

機能選択メニューは LCD パネルに表示されます。

タッチパネル、キースイッチ(SW1～SW6)、ED ジョグエンコーダ（SW7）による選択が可能です。

タッチパネルによる選択

メニューを直接タッチして下さい。

図 5.2

タッチパネル認識領域

キースイッチ(SW1～SW6)による選択

表示画面に対応したタクトスイッチを押下して下さい。

図 5.3

キースイッチ図

ED ジョグエンコーダ（SW7）による選択

ED ジョグエンコーダ（SW7）によりカーソルが移動します。

PUSH スイッチの押下により決定します。

図 5.4 ED ジョグエンコーダ図

SW1 SW2 SW3

SW4 SW5 SW6

SW1:炊飯器

SW2:洗濯機

SW3:AutoDemo

SW4:画像比較

SW5:設定

SW6:出荷検査

ED ジョグエンコーダによる

カーソルの移動と決定

例

上回転：カーソルの左移動

下回転：カーソルの右移動

PUSH：決定

炊飯器

Rice cooker

画像比較


洗濯機

Washer

設定

Setting

Auto Demo

自己診断

Diagnosing

S1C17803 Demo

炊飯器

Rice cooker

洗濯機

Washer

AutoDemo

画像比較


自己診断

Diagnosing

設定

Setting

タッチパネル認識領域

5. サンプルソフトウェア操作

5.2.4

炊飯器デモ

炊飯器の表示機能を実装しています。

炊飯器デモではタッチパネル、キースイッチ操作、通信（赤外線発光/受光(REMC)、UART、SPI、

I2C）により炊飯・保温・予約・時刻設定・炊飯種別の設定を行います。

上記操作による応答は、LCD パネル表示、LED 点灯、オーディオ出力により確認できます。

表 5.2

炊飯デモのメインメニュー

メニュー項目 内容 Menu 炊飯メニュー画面へ移行。 Cook 炊飯アニメーション表示。 Timer 予約設定画面へ移行。 Warm 保温アニメーション表示。 Clock 時刻設定画面へ移行。 Cancel 炊飯、保温を取り消す。 5 回連続押下することで機能選択メニューへ戻る。

•

メニュー

この機能では、炊飯種別の選択が可能です。

選択された炊飯種別のアイコン表示を行います。

表 5.3

炊飯デモの炊飯別アイコン

メニュー項目 内容 Rice Quick Brown Porridge Cake メイン画面左上に選択項目を表示。 Back 炊飯器デモのメイン画面へ戻る

•

予約・時刻設定

この機能では現在時刻の設定、予約時刻の設定を行います。

表 5.4 炊飯デモの時刻、予約の設定

メニュー項目 内容 ↑ 予約時間の増加。 ↓ 予約時間の減少。 Choice 時・分の選択。 Cancel 炊飯器デモのメイン画面へ戻る。 Set 予約・時刻の設定／炊飯器デモのメイン画面へ戻る。

予約設定後は LED が緑点灯します。

また予約時間を設定後は音声ガイダンスが流れます。

“予約を設定します。予約を設定しました。”

•

炊飯

炊飯器デモのメイン画面にて炊飯キーを押下する、または炊飯予約状態で予約時間になった場に

“炊飯”アイコンを表示します。

5 秒後にアニメーション表示が開始されます。

アニメーション表示終了後、音声ガイダンス“ご飯が炊きあがりました。保温に切り替えます”

が流れて保温状態になります。

•

保温

炊飯器デモのメイン画面にて保温キーを押下する、又は炊飯終了後に自動的に

LED は緑→赤点灯に切り替わり、保温アイコンが表示されます。

5. サンプルソフトウェア操作

•

通信機能

炊飯器デモでは 2 台の S5U1C17803T1 を使用し、通信によりスレーブ側の操作をマスタ側で操作

することが可能です。Master を操作すると、Slave は Master と同じ動作を行います。

マスタは送信専用、スレーブは受信専用です。

通信種類は、赤外線発光/受光(REMC)、UART、I2C、SPI から選択できます。

本設定は設定［Setting］メニューにて設定可能です。

電源投入後は Master、赤外線発光/受光(REMC)モードです。

赤外線発光/受光(REMC)以外は 2 台の S5U1C17803T1 をケーブル接続する必要があります。

＜Master 送信専用＞ ＜Slave 受信専用＞

図 5.5

赤外線発光/受光（REMC）の接続

I2C 接続

SDA、SCL 端子を 10KΩ 程度の抵抗にて５V でプルアップ接続します。

EXT IF

5PIN(P20)

7PIN(P22)

EXT IF

5PIN(P20)

7PIN(P22)

図 5.6 I2C の接続

UART 接続

SDI,SDO 端子をクロス接続します。

EXT IF

5PIN(P20)

6PIN(P21)

EXT IF

5PIN(P20)

6PIN(P21)

図 5.7 UART の接続

SPI 接続

SDI,SDO 端子をクロス接続し,SCK,SSI 端子をストレート接続します。

EXT IF

5PIN(P20)

6PIN(P21)

7PIN(P22)

8PIN(P23)

EXT IF

5PIN(P20)

6PIN(P21)

7PIN(P22)

8PIN(P23)

図 5.8 SPI の接続

5. サンプルソフトウェア操作

5.2.5

洗濯機デモ

洗濯機の表示機能を実装しています。

いずれかのキースイッチを押下することで、メイン画面へ戻ります。

5.2.6 AutoDemo デモ

画像を順に表示します。

いずれかのキースイッチを押下することで、メイン画面へ戻ります。

5.2.7

画像比較デモ

2 階調、4 階調、16 階調の画像を表示します。

いずれかのキースイッチを押下することで、メイン画面へ戻ります。

5.2.8

設定

各種設定を行います。(本設定は炊飯器デモのみ有効です)

通信のマスタ・スレーブの選択、通信種別（赤外線発光/受光(REMC)・UART・I2C・SPI）の選択、

音声ガイダンスの日本語・英語の選択を行います。

電源投入時(デフォルト設定)は Master、REMC、Japanese に設定されています。

表 5.5

各種設定メニュー項目

メニュー項目 内容 Master/Slave 通信用 Master・Slave の選択。 REMC・UART・I2C・SPI 通信種別の選択。 Japanese・English 音声ガイダンスの日本語・英語の選択。 Cancel メイン画面へ戻る。 Set 設定の反映／メイン画面へ戻る。

※注 REMC は赤外線発光/受光機能の名称です。

5.3

自己診断モード

S5U1C17803T1 には、そのハードウェアが正常に動作するかを見る自己診断モードが実装されてい

ます。

5.3.1

基本機能

表 5.6

自己診断モード基本機能

項目

説明

LCD 検査 LCD パネルの表示を診断。 キー入力検査 SW1-7 の入力を診断。 SRAM 検査 SRAM の全領域ライト＆リード試験。 EEPROM 検査 EEPROM の全領域ライト＆リード試験。 LED 検査 LED 点灯試験。 タッチパネル検査 タッチパネルの入力を診断。 AUDIO 検査 音声出力を診断。 赤外線発光/受光(REMC) 検査 赤外線送受信を診断。

5.3.2 LCD 検査

LCD パネルの検査を行います。

全消灯 → 全点灯 → 市松模様の順に表示されます。

5. サンプルソフトウェア操作

5.3.3

キー入力検査

キースイッチ(SW1～SW6), ED ジョグエンコーダ（SW7）の検査を行います。

押されたキースイッチに対応して LCD パネルに表示を行います。

また ED ジョグエンコーダ（SW7）の上下回転により、カーソルが移動します。

SW7 の押下により次の検査へ移行します。

5.3.4 SRAM・EEPROM 検査

SRAM への Write＆Read 検査、および EEPROM への Write＆Read 検査を行います。

Write、Read が成功した場合、OK と表示されます。

Write、Read が失敗した場合、NG と表示されます。

いずれかのキースイッチを押下することで次の検査へ移行します。

5.3.5 LED 検査

LED の点灯検査を行います。

RED → YELLOW → CYAN → BLUE → MAGENTA → WHITE → OFF

→ RED ...

の順で点灯します。

いずれかのキースイッチを押下することで次の検査へ移行します。

5.3.6

タッチパネル検査

タッチパネルの検査を行います。

パネルの 4 隅に目印を表示して押された場合、黒で塗りつぶします。

いずれかのキースイッチを押下することで次の検査へ移行します。

5.3.7

オーディオ検査

イヤホンジャックから音声データを再生します。

ブザーからは音階が出力されます。

いずれかのキースイッチを押下することで次の検査へ移行します。

5.3.8

赤外線発光/受光（REMC）検査

赤外線の送受信が正しく実施できるかを検査します。

検査する側(赤外線通信検査専用として使用、受信→送信を行う)の S5U1C17803T1(検査ボード)と、

検査される側(送信→受信を行う) S5U1C17803T1(被検査ボード)の計 2 台を用意して下さい。

検査ボードには、赤外線通信検査専用プログラム”S5U1C17803T1_remc”をロードして下さい。

正常動作した場合、S5U1C17803T1 から送信したデータが検査ボードに表示され、その後検査ボー

ドから送信されたデータを受信します。

通信が成功した場合、検査される側からの送られた送信データが検査する側が表示します。

通信が失敗した場合、検査する側からの送られた送信データが検査される側が表示します。

赤外線発行/受光(REMC)検査が終わると自己診断モードが自動的に終了し、メイン画面に戻りま

す。

Appendix A

サンプルソフトウェアファイル構成

Appendix A サンプルソフトウェアファイル構成

サンプルソフトウェアの構成を以下に示します。

SVT17803

├─ aud_mdl オーディオ制御プログラム

├─ driver ドライバソース群

├─ header ヘッダ定義

├─ led_mdl LED 制御プログラム

├─ picture 画像データ

├─ pnl_mdl パネル制御プログラム

├─ remc_mdl リモコン制御プログラム

├─ rtcm_mdl RTC 制御プログラム

├─ tim_mdl タイマ制御プログラム

├─ ui_mdl ユーザーI/F 制御プログラム

├─ usi_mdl 通信制御プログラム

├─ boot.c ブート処理

├─ vector.c ベクタテーブル定義

├─ vector.h

├─ main.c メインプログラム

├─ demoMain.h

├─ demoCooker.c 炊飯器デモプログラム

├─ demoCooker.h

├─ demoImage.c 画像表示プログラム

├─ demoImage.h

├─ demoSetting.c 設定制御プログラム

├─ demoSetting.h

├─ demoTest.c 出荷検査プログラム

├─ demoTest.h

├─ SVT17803_gun17IDE.lds リンカスクリプトファイル

├─ SVT17803_gun17IDE.cmd GDB コマンドファイル

├─ SVT17803_gun17IDE.par パラメータ設定ファイル

├─ SVT17803_gun17IDE.mak メイクファイル

├─ .cdtproject プロジェクトファイル

├─ .gnu17project プロジェクトファイル

├─ .project プロジェクトファイル

└─ GDB17 Launch for SVT17803.launch プロジェクト起動ファイル

5 4 3 2 1

D D

C C

B B

A A

A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22

D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 A0 VDD VDD VDD VDD VDD VDD5 VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD +3.3V +3.3V VDD5 VDD VDD RTCVDD AVDD +3.3V AVDD TARGET_RESET A[0..22] D[0..15] AIN0 LCD_AIN1 LCD_AIN2 KEY FPDRDY FPSHIFT FPLINE FPFRAME XCE0 XCE1 XCE2 XRD XWRL XBHE FPDAT7 FPDAT6 FPDAT5 FPDAT4 REMC_OUT REMC_IN XBLE RY/XBY I2S_SDO I2S_WS I2S_SCK I2S_MCLK XCODEC_CS P15/XCODEC_RESET LED_G/FPDAT1 LED_R/FPDAT2 LED_B/FPDAT3 SIN SOUT XSCLK TMH TML US_SDI0 US_SDO0 I2CS_SDA/US_SCK0 I2CS_SCL/XUS_SSI0 XI2CS_BRST R-ENC_A R-ENC_B WAKEUP XRESET XSMWR XSMRD XLEFT/RIGHT XTOP/BOTTOM CLE ALE I2C_SCL TML TMH XSMWP/FPDAT0 REMC_PWR US_SDO1 US_SCK1 XUS_SSI1 US_SDI1 I2C_SCL KEY_IRQ CRST_FB I2C_SDA XSCLK US_SDO0 US_SDI0 I2CS_SDA/US_SCK0 I2CS_SCL/XUS_SSI0 XI2CS_BRST SIN SOUT I2C_SDA FPDAT5 FPDAT6 FPDAT7 LED_R/FPDAT2 LED_B/FPDAT3 XSMWP/FPDAT0 FPDAT4 LED_G/FPDAT1 FPFRAME FPLINE FPSHIFT FPDRDY US_SDO1 US_SCK1 LCD_AIN2 XLEFT/RIGHT FPDRDY US_SDI1 XTOP/BOTTOM XUS_SSI1 LCD_AIN1 AIN0 P15/XCODEC_RESET I2S_SCK I2S_WS XCODEC_CS I2C_SCL US_SCK1 P15/XCODEC_RESET I2C_SDA US_SDO1 US_SDI1 I2S_SDO I2S_MCLK Title

Size Document Number Rev

DR-4333-3201 1.0

SVT17803 CPU BOARD

A3 Title

Size Document Number Rev

DR-4333-3201 1.0

SVT17803 CPU BOARD

A3 Title

Size Document Number Rev

DR-4333-3201 1.0 SVT17803 CPU BOARD A3 ICD mini 32.768kHz 33.333MHz EXT I/F Audio I/F2 Audio I/F1 LCD I/F1 LCD I/F2 RTCVDD AVDD BUSIO_VDD IO1_VDD IO2_VDD I2C SPI SPI I2C VDD P57 VDD GND #DISP_OFF BL Audio 3.3V +C69 10uF +C69 10uF R26 OPEN R26 OPEN V G U5 TS5A3159A V G U5 TS5A3159A 1 4 6 2 5 3 R22 10k R22 10k CN5 A2-4PA-2.54DS(71) CN5 A2-4PA-2.54DS(71) DCLK 1 GND 2 DSIO 3 DST2 4 CN4 SSW-115-01-G-D CN4 SSW-115-01-G-D VDD 1 _VDD 2 DAT0 3 _DAT1 4 DAT2 5 _GND 6 DAT3 7 _DAT4 8 DAT5 9 _GND 10 DAT6 11 _DAT7 12 NC 13 _GND 14 NC 15 _NC 16 NC 17 _GND 18 NC 19 _NC 20 NC 21 _NC 22 GND 23 _FRAM 24 LINE 25 _GND 26 SFT 27 _GND 28 RDY 29 _GND 30 R15 0 R15 0 C23 0.1uF C23 0.1uF R10 10k R10 10k R5 0 R5 0 R91 OPEN R91 OPEN CN1 SSW-104-01-G-S CN1 SSW-104-01-G-S GND 21 3.3V 22 5V 23 GND 24 CN8 SSW-110-01-G-D CN8 SSW-110-01-G-D NC 31 _NC 32 NC 33 _GND 34 SDO 35 _SDI 36 CLK 37 _XCS 38 RST 39 _PWR 40 BL 41 _GND 42 GND 43 _AD0 44 AD1 45 _INT 46 XL 47 _XH 48 NC 49 _NC 50 +C68 10uF +C68 10uF C24 0.1uF C24 0.1uF C11 4.7uF C11 4.7uF JP5 WL-1 3P JP5 WL-1 3P 1 2 3 TP21 TP21 C15 10pF C15 10pF C12 0.1uF C12 0.1uF R89 0 R89 0 C10 0.1uF C10 0.1uF CN6 S04B-PASK-2(LF)(SN) CN6 S04B-PASK-2(LF)(SN) N.C. 1 GND 2 RESET 3 VDD 4 R9 0 R9 0 TP23 TP23 C1 0.1uF C1 0.1uF TP18 TP18 R18 10k R18 10k V G U2 TS5A3159A V G U2 TS5A3159A 1 4 6 2 5 3 R11 10M R11 10M C4 0.1uF C4 0.1uF C7 4.7uF C7 4.7uF C9 4.7uF C9 4.7uF C25 0.1uF C25 0.1uF C57 OPEN C57 OPEN JP3 WL-1 3P JP3 WL-1 3P 1 2 3 C6 0.1uF C6 0.1uF C26 0.1uF C26 0.1uF R106 0 R106 0 C56 1uF C56 1uF R12 1M R12 1M R1 10k R1 10k R3 0 R3 0 C55 OPEN C55 OPEN C2 0.1uF C2 0.1uF TP22 TP22 +C66 10uF +C66 10uF C18 15pF C18 15pF JP6 WL-1 3P JP6 WL-1 3P 1 2 3 R8 33 R8 33 R100 0 R100 0 R7 0 R7 0 V G U3 TS5A3159A V G U3 TS5A3159A 1 4 6 2 5 3 C3 0.1uF C3 0.1uF JP4 WL-1 3P JP4 WL-1 3P 1 2 3 C54 OPEN C54 OPEN R77 10k R77 10k R102 0 R102 0 R98 0 R98 0 R6 0 R6 0 C8 0.1uF C8 0.1uF R13 100k R13 100k V G U4 TS5A3159A V G U4 TS5A3159A 1 4 6 2 5 3 R2 10k R2 10k C16 10pF C16 10pF TP24 TP24 C59 4.7uF C59 4.7uF C5 4.7uF C5 4.7uF R90 0 R90 0 X1 FC-135 X1 FC-135 C67 0.1uF C67 0.1uF TP20 TP20 C14 4.7uF C14 4.7uF U1 S1C17803 U1 S1C17803 BUSIO_VDD 1 PA7/#WAIT 2 PA4/#RD 3 PA5/#WRL 5 PA0/#CE0 6 PA1/#CE1 7 P60/ A0/ # BSL 8 P61/ A1 10 PA6/#WRH/#BSH 11 P62/ A2 12 VSS 13 PA3/#CE3 14 PA2/#CE2 21 VSS 22 P03/AIN3 31 P02/AIN2 32 AVDD 35 REGU_CE 36 LVDD 37 REGU_VDD 38 REGU_VSS 39 #ST B Y 40 WAKEUP 41 RTCVDD 42 OSC2 43 OSC1 44 OSC4 46 VSS 47 OSC3 48 TVEP 49 VSS 58 IO1_VDD 59 TEST 68 #NMI 69 #RESET 70 P10/I2S_SDO 71 P11/I2S_WS 72 DCLK 73 DSIO/P36 74 DST2/P37 75 P12/I2S_SCK 76 P26/#SMRD 77 P27/#SMWR 78 PC7/ATM1/FPDAT7 79 PC6/EXCL0/FPDAT6 80 PC5/TML/FPDAT5 81 PC4/TMH/FPDAT4 82 PC3/I2S_MCLK/FPDAT3 83 PC2/I2S_SCK/FPDAT2 84 PC1/I2S_WS/FPDAT1 85 PC0/I2S_SDO/FPDAT0 86 IO2_VDD 87 P57/REMC_OUT/FPDRDY 88 P56/REMC_IN/FPSHIFT 89 P55/#SMWR/FPLINE 90 P54/#SMRD/FPFRAME 91 P53/#US_SSI1/#ADTRG/EXCL0 92 P51/US_SDO1/#WDT_NMI/REMC_OUT 93 P52/US_SCK1/WDT_CLK/I2CS_SCL 94 VSS 95 P45/ATMA/TML/#I2CS_BRST 96 P50/US_SDI1/CMU_CLK/REMC_IN 97 P44/EXCL1/TMH/I2CS_SDA 98 P43/#US_SSI0/I2S_MCLK/TML 99 P42/US_SCK0/I2S_SCK/ATMA 100 P41/US_SDO0/I2S_WS/I2CM_SCL 101 P40/US_SDI0/I2S_SDO/I2CM_SDA 102 N. C 103 N. C 104 N. C 105 VSS 106 VSS 107 VSS 117 P63/ A3 15 P64/ A4 16 P65/ A5 18 P66/ A6 19 P67/ A7 20 P70/ A8 23 P71/ A9 24 P72/ A10 25 P73/ A11 26 P74/ A12 27 P75/ A13 28 P76/ A14 29 P77/ A15 30 P86/ A22 108 P85/ A21 109 P84/ A20/ #CE1 110 P83/ A19 111 P82/ A18 112 P81/ A17 115 P80/ A16 116 P90/ D0 118 P91/ D1 119 P92/ D2 120 P93/ D3 121 P94/ D4 124 P95/ D5 125 P96/ D6 127 P97/ D7 128 PB0/ D 8 122 PB1/ D 9 123 PB2/ D 10 126 PB3/ D 11 113 PB5/ D 13 114 PB6/ D 14 4 PB7/ D 15 9 PB4/ D 12 17 P00/AIN0 34 P01/AIN1 33 P17/REMC_OUT 53 P16/REMC_IN 52 P14/CMU_CLK 51 P13/I2S_MCLK 50 P15/#ADTRG 45 P20/I2CM_SDA/US_SDI0/EXCL0 61 P21/I2CM_SCL/US_SDO0/TMH 60 P22/I2CS_SDA/US_SCK0/#SMRD 57 P23/I2CS_SCL/#US_SSI0/#SMWR 56 P24/ATMA/#ADTRG 55 P25/ATMB/#I2CS_BRST 54 P30/WDT_CLK/US_SDI1/EXCL1 67 P31/SIN/US_SDO1 66 P32/SOUT/US_SCK1 65 P33/#SCLK/#US_SSI1 64 P34/TMH 63 P35/TML 62 C19 OPEN C19 OPEN R14 0 R14 0 C17 15pF C17 15pF CN7 SSW-108-01-G-D CN7 SSW-108-01-G-D VDD 1 P15/#ADTRG 4 P20/US_SDI0 5 P22/I2CS_SDA/US_SCK0 7 P25/#I2CS_BRST 9 P32/SOUT 11 P41/I2C_SCL 14 GND 15 AVDD 2 P00/AIN0 3 P21/US_SDO0 6 P23/I2CS_SCL/#US_SSI0 8 P31/SIN 10 P33/#SCLK 12 GND 16 P40/I2C_SDA 13 CN3 SSW-110-01-G-D CN3 SSW-110-01-G-D GND 1 GND 3 DO 5 XCS 7 GND 9 NC 11 GND 13 WSO 15 GND 17 SCKO 19 3.3V 2 GND 4 DI 6 CLK 8 GND 10 XRST 12 MCKO 14 GND 16 GND 18 SDO 20 C58 0.1uF C58 0.1uF R4 47k R4 47k C13 0.1uF C13 0.1uF R82 0 R82 0 FA-238 X2 FA-238 X2 4 1 3 2 C20 OPEN C20 OPEN CN2 SSW-104-01-G-S CN2 SSW-104-01-G-S VDD 25 TML 26 TMH 27 GND 28 C70 0.1uF C70 0.1uF

5 4 3 2 1 D D C C B B A A A18 A19 A20 A21 A22 A[0..22] D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 A18 A19 A20 D13 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 D14 D15 A1 A2 A3 A4 A5 A6 A7 A8 A9 D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 A10 D14 D15 A11 A12 A13 A14 A15 A16 A17 D[0..15] D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 A1 A3 A4 A5 A7 A8 A0 A6 A2 A18 A19 A20 A9 A10 A11 A12 A13 A14 A15 A16 A17 A21 A22 VDD VDD VDD5 VDD VDD VDD AVDD VDD VDD +3.3V +3.3V +3.3V XCE2 XRD XWRL RY/XBY XCE0 XRD XWRL XBHE XBLE LED_R/FPDAT2 LED_B/FPDAT3 LED_G/FPDAT1 I2C_SCL I2C_SDA REMC_OUT REMC_IN XCE1 XRD XWRL XBHE XBLE RY/XBY XRESET CLE ALE XSMRD XSMWR XSMWP/FPDAT0 A[0..22] D[0..15] R-ENC_A R-ENC_B KEY KEY_IRQ R-ENC_SW R-ENC_SW REMC_PWR XRESET Title Title Title G R B FlashROM 3.3V SRAM 3.3V BUS I/F 3.3V BUS I/F R85 0 R85 0 R49 10k R49 10k R39 1k R39 1k TP16 TP16 C34 0.01uF C34 0.01uF R48 10k R48 10k R34 1k R34 1k C40 0.1uF C40 0.1uF C32 4.7uF C32 4.7uF Q3 M M B TA 4 2 -TP Q3 M M B TA 4 2 -TP C E B C27 0.1uF C27 0.1uF R40 1k R40 1k U19 TC7SH34FU U19 TC7SH34FU NC 1 IN A 2 GND 3 _{OUT Y} 4 VCC 5 R53 0 R53 0 R24 0 R24 0 R52 10k R52 10k R78 20k R78 20k Q1 M M B TA 4 2 -TP Q1 M M B TA 4 2 -TP C E B R87 0 R87 0 C29 OPEN C29 OPEN C38 10uF C38 10uF Q4 MMBTA42-TP Q4 MMBTA42-TP C E B R29 5.1k R29 5.1k TP15 TP15 R46 10k R46 10k U16 FDG6323L U16 FDG6323L R2 1 VOUT 2 VOUT 3 _VIN 4 VON 5 R1 6 R41 5.1k R41 5.1k SW6 SKRAAKE010 SW6 SKRAAKE010 1 2 3 4 R32 1.8k R32 1.8k C35 0.1uF C35 0.1uF SW4 SKRAAKE010 SW4 SKRAAKE010 1 2 3 4 R45 10k R45 10k R21 2.2k R21 2.2k C51 0.1uF C51 0.1uF SW5 SKRAAKE010 SW5 SKRAAKE010 1 2 3 4 C28 OPEN C28 OPEN U9 S29JL064H U9 S29JL064H A0 25 A1 24 A2 23 A3 22 A4 21 A5 20 A6 19 A7 18 A8 8 A9 7 A10 6 A11 5 A12 4 A13 3 A14 2 A15 1 A16 48 A17 17 A18 16 A19 9 A20 10 A21 13 WE# 11 RESET# 12 WP#/ACC 14 RY/BY# 15 CE# 26 VSS 27 OE# 28 DQ0 29 DQ1 31 DQ2 33 DQ3 35 DQ4 38 DQ5 40 DQ6 42 DQ7 44 DQ8 30 DQ9 32 DQ10 34 DQ11 36 DQ12 39 DQ13 41 DQ14 43 DQ15/A-1 45 VCC 37 VSS 46 BYTE# 47 R31 1.8k R31 1.8k R80 360 R80 360 R44 10k R44 10k R20 2.2k R20 2.2k V G U17 TS5A3166 V G U17 TS5A3166 2 1 4 3 5 R30 5.1k R30 5.1k R79 OPEN R79 OPEN D2 AN333 D2 AN333 A K U8 PNA4602M U8 PNA4602M Vout 1 GND 2 Vcc 3 + C52 10uF + C52 10uF R38 5.1k R38 5.1k R23 5.1k R23 5.1k Q2 M M B TA 4 2 -TP Q2 M M B TA 4 2 -TP C E B TP17 TP17 SW3 SKRAAKE010 SW3 SKRAAKE010 1 2 3 4 R33 10k R33 10k SW2 SKRAAKE010 SW2 SKRAAKE010 1 2 3 4 U7 AT24C256B U7 AT24C256B A0 1 A1 2 A2 3 VSS 4 _SDASCL 5 6 WP 7 VCC 8 R42 1K R42 1K D1 598-9920-307F D1 598-9920-307F 1 2 3 4 SW1 SKRAAKE010 SW1 SKRAAKE010 1 2 3 4 R37 5.1k R37 5.1k C30 10uF C30 10uF C53 0.1uF C53 0.1uF U6 PNA4602M_OPEN U6 PNA4602M_OPEN Vout 1 GND 2 Vcc 3 R83 0 R83 0 C39 0.1uF C39 0.1uF R43 OPEN R43 OPEN SW7 EVQWK4001 SW7 EVQWK4001 Com A B SW1 SW2 SW1 R35 10k R35 10k C33 0.01uF C33 0.01uF R47 10k R47 10k U10 CY62167DV30 U10 CY62167DV30 A0 25 A1 24 A2 23 A3 22 A4 21 A5 20 A6 19 A7 18 A8 8 A9 7 A10 6 A11 5 A12 4 A13 3 A14 2 A15 1 A16 48 A17 17 A18 16 A19 9 N.C. 10 DNU 13 CE2 12 CE1# 26 OE# 28 WE# 11 BHE# 14 BLE# 15 VCC 37 VSS 46 VSS 27 BYTE# 47 I/O0 29 I/O1 31 I/O2 33 I/O3 35 I/O4 38 I/O5 40 I/O6 42 I/O7 44 I/O8 30 I/O9 32 I/O10 34 I/O11 36 I/O12 39 I/O13 41 I/O14 43 I/O15/A20 45 C37 0.1uF C37 0.1uF CN9 FX2C-68P1.27DSA(71) CN9 FX2C-68P1.27DSA(71) +5V 1 +5V 2 +3.3V 5 +3.3V 6 NC 3 NC 8 D0 9 D1 10 D2 11 D3 12 D4 13 D5 14 D6 15 D7 16 D8 17 D9 18 D10 19 D11 20 D12 21 D13 22 D14 23 D15 24 NC 25 A0 26 A1 27 A2 28 A3 29 A4 30 A5 31 A6 32 A7 33 A8 34 A9 35 A10 36 A11 37 A12 38 A13 39 A14 40 A15 41 A16 42 A17 43 A18 44 A19 45 A20 46 A21 47 A22 48 NC 49 #CE1 50 #RD 51 #WRL 52 #BHE 53 #BLE 54 RY/#BY 55 #RESET 63 CLE 57 ALE 58 #SMRD 59 #SMWR 60 #SMWP 61 NC 56 NC 62 NC 64 VSS 65 VSS 66 VSS 67 VSS 68 NC 4 NC 7 R25 5.1k R25 5.1k C36 10uF C36 10uF R36 270 R36 270 R28 10k R28 10k R19 5.1k R19 5.1k R27 10k R27 10k R50 10k R50 10k C31 4.7uF C31 4.7uF R51 10k R51 10k

5 4 3 2 1 D D C C B B A A +3.3V +5V +5V VDD +5V VDD VDD +3.3V RTCVDD AVDD VDD3 VDD VDD5 AVDD +3.3V VDD3 VDD5 _PWRON WAKEUP PWRON XRESET TARGET_RESET CRST_FB Title

Size Document Number Rev

DR-4333-3201 1.0

SVT17803 CPU BOARD

A3 Title

Size Document Number Rev

DR-4333-3201 1.0

SVT17803 CPU BOARD

A3 Title

Size Document Number Rev

DR-4333-3201 1.0 SVT17803 CPU BOARD A3 DC5V EXT_POWER VDD AVDD +3.3V GND RESET SW POWER SW POWER EN DS WAKEUP +3.3V BAT RTCVDD R113 0 R113 0 -+ V1 BA2032SM -+ V1 BA2032SM 1 2 TP11 TP11 R95 0 R95 0 C65 1uF C65 1uF Q10 UNR221M00L Q10 UNR221M00L 3 1 2 R59 200k R59 200k R107 0 R107 0 SW8 D501J12S2AHQF SW8 D501J12S2AHQF 1 1A 1B TP8 TP8 TP14 TP14 J1 PJ-016 J1 PJ-016 1 2 3 R56 0 R56 0 Q7 MMBT3906-TP Q7 MMBT3906-TP C E B R55 0 R55 0 U12 LM1086 U12 LM1086 V1 3 _VO 2 ADJ 1 U14 S-1000N45-M5V1G U14 S-1000N45-M5V1G NC 4 VSS 3 VDD 2 OUT 1 _NC 5 R96 O PEN R96 O PEN L1 ACH32C-103-T001 L1 ACH32C-103-T001 1 2 3 R62 0 R62 0 U15 SN74LVC1G14 U15 SN74LVC1G14 NC 1 A 2 GND 3 VCC 5 Y 4 JP2 WL-1 3P JP2 WL-1 3P 1 2 3 R71 10k R71 10k D6 MA2J1110G D6 MA2J1110G C50 0.1uF C50 0.1uF SW9 SKRAAKE010 SW9 SKRAAKE010 1 2 3 4 R54 OPEN R54 OPEN TP7 TP7 TP13 TP13 TP19 TP19 C43 0.1uF C43 0.1uF D5 CRS06 D5 CRS06 A K TP26 TP26 R58 820 R58 820 R63 390 R63 390 JP1 WL-1 3P JP1 WL-1 3P 1 2 3 R111 OPEN R111 OPEN C48 0.1uF C48 0.1uF G G V U13 SN74LVC1G98 G G V U13 SN74LVC1G98 6 4 5 2 3 1 R57 200 R57 200 R110 OPEN R110 OPEN R60 3.6k R60 3.6k R115 OPEN R115 OPEN Q6 MMBT3906-TP Q6 MMBT3906-TP C E B SW10 SKQTLCE010 SW10 SKQTLCE010 1 2 U11 FDC6329L U11 FDC6329L R2 1 VOUT 2 VOUT 3 VIN 4 VON 5 R1 6 Q5 UNR5213 Q5 UNR5213 3 1 2 R73 10k R73 10k C21 0.1uF C21 0.1uF R61 0 R61 0 TP10 TP10 R114 OPEN R114 OPEN + C42 100uF +C42 100uF C47 2.2uF C47 2.2uF R76 0 R76 0 +C45 10uF +C45 10uF C64 OPEN C64 OPEN R68 1k R68 1k C22 4.7uF C22 4.7uF R70 4.7k R70 4.7k R69 10k R69 10k R108 0 R108 0 R67 1k R67 1k TP12 TP12 R72 4.7k R72 4.7k D4 598-8191-107F D4 598-8191-107F A K C49 0.1uF C49 0.1uF R66 4.7k R66 4.7k R74 470K R74 470K L2 BLM18PG330SN1 L2 BLM18PG330SN1 R109 0 R109 0 C44 0.1uF C44 0.1uF R112 0 R112 0 D3 CRG03 D3 CRG03 A K TP25 TP25 R64 2K R64 2K C46 0.1uF C46 0.1uF Q9 MMBT3906-TP Q9 MMBT3906-TP C E B Q8 MMBTA42-TP Q8 MMBTA42-TP C E B TP9 TP9 TP6 TP6 +C41 100uF +C41 100uF R75 4.7k R75 4.7k R65 10k R65 10k

5 4 3 2 1 D D C C B B A A DGND AGND DGND AVDD AVDD DGND VDD DGND PWMGND PWMGND PWMGND PWMGND PWMGND PWMGND PWMGND PWMGND AVDD DGND AGND DGND AGND AGND DGND AGND VDD AVDD DGND DGND VDD DGND PWMGND AVDD PWMGND 3.3V 3.3V TMH TML TML TMH I2S_SCK I2S_WS I2S_SDO SPI_CLK SPI_SDO SPI_CS SPI_CLK I2S_MCLK I2S_SDO SPI_SDO SPI_CS I2S_WS I2S_SCK I2S_MCLK Title Title Title PHONE SPEAKER OSC C14 2.2uF C14 2.2uF R10 1k R10 1k R15 10k R15 10k 1 3 2 C25 3.9nF C25 3.9nF R14 10k R14 10k R20 0 R20 0 R9 1k R9 1k C23 1uF C23 1uF R21 0 R21 0 R17 0 R17 0 + C9 + 100uF C9 100uF C22 8.2nF C22 8.2nF C6 0.1uF C6 0.1uF +C8 10uF +C8 10uF J1 SJ1-3515-SMT J1 SJ1-3515-SMT 1 1 2 2 4 4 5 5 3 3 R22 0 R22 0 CN3 TSW-110-26-G-D CN3 TSW-110-26-G-D GND 1 GND 3 DO 5 XCS 7 GND 9 NC 11 GND 13 WSO 15 GND 17 SCKO 19 3.3V 2 GND 4 DI 6 CLK 8 GND 10 XRST 12 MCKO 14 GND 16 GND 18 SDO 20 +C1 10uF +C1 10uF R11 1k R11 1k C28 0.047uF C28 0.047uF SW1 CHS-01B SW1 CHS-01B 1 2 C32 1uF C32 1uF R19 OPEN R19 OPEN L1 BLM18PG330SN1 L1 BLM18PG330SN1 + C7 + 100uF C7 100uF -+ U3B TLC2272ID -+ U3B TLC2272ID 5 6 7 8 4 C4 0.1uF C4 0.1uF CN1 TSW-104-26-G-S CN1 TSW-104-26-G-S GND 21 3.3V 22 5V 23 GND 24 R6 15k R6 15k CN2 TSW-104-26-G-S CN2 TSW-104-26-G-S VDD 25 TML 26 TMH 27 GND 28 R18 33 R18 33 C5 1uF C5 1uF R16 10 R16 10 C27 3.9nF C27 3.9nF C3 1uF C3 1uF C21 OPEN C21 OPEN C20 8.2nF C20 8.2nF R8 5.1k R8 5.1k + C24 + 220uF C24 220uF + -U4 LM386M-1 + -U4 LM386M-1 1 2 3 4 5 6 7 8 U6 LM4921 U6 LM4921 GNDD A1 NC A2 AGND A3 HP_R A4 I2S_CLK B1 I2S_LRCLK B2 HP_L B3 AVDD B4 DVDD C1 I2S_DATA C2 NC C3 BYPASS C4 VDDX D1 XTAL_OUT D2 SPI_ENABLE D3 NC D4 GNDX E1 MCLK/XTAL_IN E2 SPI_CLK E3 SPI_DATA E4 CN6 S2B-XH-A(LF)(SN) CN6 S2B-XH-A(LF)(SN) 1 1 2 2 -+ U3A TLC2272ID -+ U3A TLC2272ID 3 2 1 8 4 C29 0.1uF C29 0.1uF TP1 GND TP1 GND C26 0.1uF C26 0.1uF R13 820 R13 820 R12 1k R12 1k C2 0.1uF C2 0.1uF C19 OPEN C19 OPEN R7 1k R7 1k X1 SG-8002JC 11.2896MHz X1 SG-8002JC 11.2896MHz OE 1 GND 2 _OUT 3 VCC 4 R5 240k R5 240k

5 4 3 2 1 D D C C B B A A VDD VDD VDD VLCD VDD VDD VDD VDD VLCD D0 D3 FPFRAME D1 D2 FPSHIFT FPLINE PWR XTOP_BOTTOM TP_AD0 XRST XLEFT_RIGHT LCD_BL TP_AD1 XTOP_BOTTOM XLEFT_RIGHT FPFRAME FPLINE FPSHIFT D0 D1 D2 D3 XRST PWR TP_AD0 TP_AD1 LCD_BL Title

Size Document Number Rev

DR-4333-3202 1.0

SVT17803 LCD Board

A3 Title

Size Document Number Rev

DR-4333-3202 1.0

SVT17803 LCD Board

A3 Title

Size Document Number Rev

DR-4333-3202 1.0 SVT17803 LCD Board A3 LCD I/F 1mm FPC LCD I/F(TOUCH PANEL) 1mm FPC C10 4.7uF C10 4.7uF R1 0 R1 0 U2TPS61040 U2TPS61040 SW 1 GND 2 FB 3 _EN 4 VIN 5 C1 0.1uF C1 0.1uF C4 0.1uF C4 0.1uF + C2 10uF + C2 10uF R3 2.2M R3 2.2M L1 LQH32CN4R7M23L L1 LQH32CN4R7M23L Q1 2SC2712 Q1 2SC2712 3 1 2 R5 5.1K R5 5.1K CN2 52271-1469 CN2 52271-1469 VDD 1 VSS 2 VLCD 3 FLM 4 NC 5 CL1 6 CL2 7 D0 8 D1 9 D2 10 D3 11 XOFF 12 VLED 13 VLSS 14 R6 0 R6 0 + C3 10uF + C3 10uF R2 1K R2 1K C7 0.1uF C7 0.1uF CN3 TSW-110-26-G-D CN3 TSW-110-26-G-D NC 31 _NC 32 NC 33 _GND 34 SDO 35 _SDI 36 CLK 37 _XCS 38 XRST 39 _PWR 40 BL 41 _GND 42 GND 43 _AD0 44 AD1 45 _INT 46 XL 47 _XH 48 NC 49 _NC 50 C9 1uF C9 1uF C8 22pF C8 22pF Q2 RN2405 Q2 RN2405 3 1 2 C6 470pF C6 470pF Q4 RN1405 Q4 RN1405 3 1 2 Q3 RN2405 Q3 RN2405 3 1 2 CN1 TSW-115-26-G-D CN1 TSW-115-26-G-D VDD 1 _VDD 2 DAT0 3 _DAT1 4 DAT2 5 _GND 6 DAT3 7 _DAT4 8 DAT5 9 _GND 10 DAT6 11 _DAT7 12 NC 13 _GND 14 NC 15 _NC 16 NC 17 _GND 18 NC 19 _NC 20 NC 21 _NC 22 GND 23 _FRAM 24 LINE 25 _GND 26 SFT 27 _GND 28 RDY 29 _GND 30 + C11 10uF + C11 10uF Q5 RN1405 Q5 RN1405 3 1 2 D1 MBR0560 D1 MBR0560 CN4 52271-0469 CN4 52271-0469 LEFT 1 TOP 2 RIGHT 3 BOTTOM 4 C5 470pF C5 470pF L2 MPZ2012S601A L2 MPZ2012S601A R4 130K R4 130K U1 74LVC2G14 U1 74LVC2G14 1A 1 GND 2 2A 3 VCC_2Y 4 5 1Y 6

NO. ﾊﾟｰﾂ名 ﾛｹｰｼｮﾝ 型番 仕様 数量 ﾒｰｶｰ

1 MCU U1 S1C17803 TQFP15-128pin 1 EPSON

2 ｼﾘｱﾙEEPROM U7 AT24C256BN-SH-B SOIC-8,256kb 1 Atmel

3 NOR Flash U9 S29JL064H70TFI000 TSOP-48,64Mb 1 Spansion

4 SRAM U10 CY62167DV30LL-55ZXI TSOP-48,16Mb 1 CYPRESS

5 Load Switch U11 FDC6329L SuperSOT-6 1 Fairchild

6 Load Switch U16 FDG6323L SC-70-6 1 Fairchild

7 電源IC U12 LM1086IS-ADJ TO-263 1 NS

8 電圧検出IC U14 S-1000N45-M5V1G SOT-23-5,4.5V 1 SII

9 汎用ﾛｼﾞｯｸ U13 SN74LVC1G98DCKR SC-70 1 TI

10 汎用ﾛｼﾞｯｸ U15 SN74LVC1G14DCKR SC-70 1 TI

11 汎用ﾛｼﾞｯｸ U19 TC7SH34FU SSOP-5 1 TOSHIBA

12 汎用ﾛｼﾞｯｸ U2,U3,U4,U5 TS5A3159ADCKR SC-70 4 TI 13 汎用ﾛｼﾞｯｸ U17 TS5A3166DCKR SC-70-5 1 TI 14 赤外線受光ﾓｼﾞｭｰﾙ U8 PNA4602M 5V,38kHz 1 Panasonic 15 赤外線受光ﾓｼﾞｭｰﾙ U6 PNA4602M_OPEN 5V,38kHz,N.M 0 Panasonic 16 赤外線発光ﾓｼﾞｭｰﾙ D2 AN333 φ3 ,砲弾型 1 STANLEY 17 LED D1 598-9920-307F 1210,RGB 1 Dialight

18 LED D4 598-8191-107F 2012,Blue 1 Dialight

19 ﾀﾞｲｵｰﾄﾞ D3 CRG03 3516,1A 1 TOSHIBA

20 ﾀﾞｲｵｰﾄﾞ D6 MA2J1110G 2.5x1.25,100mA 1 Panasonic

21 ｼｮｯﾄｷﾀﾞｲｵｰﾄﾞ D5 CRS06 3516,1A 1 TOSHIBA 22 水晶振動子 X1 FC-135 32.768kHz 32.768kHz,12.5pF,±20PPM 1 ｴﾌﾟｿﾝﾄﾖｺﾑ 23 水晶振動子 X2 FA-238 33.333MHz 33.333MHz,10pF,±50PPM 1 ｴﾌﾟｿﾝﾄﾖｺﾑ 24 ﾉｲｽﾞﾌｨﾙﾀ L1 ACH32C-103-T001 3216,50V,6A 1 TDK 25 ﾌｪﾗｲﾄﾋﾞｰｽﾞ L2 BLM18PG330SN1D 1608,Z33Ω,3A,0.025Ω 1 MURATA 26 ﾄﾗﾝｼﾞｽﾀ Q1,Q2,Q3,Q4,Q8 MMBTA42-TP SOT-23,NPN 5 MCC 27 ﾄﾗﾝｼﾞｽﾀ Q6,Q7,Q9 MMBT3906-TP SOT-23,PNP 3 MCC 28 ﾃﾞｼﾞﾀﾙﾄﾗﾝｼﾞｽﾀ Q5 UNR521300L SC-70,NPN,47kΩ/47kΩ 1 Panasonic 29 ﾃﾞｼﾞﾀﾙﾄﾗﾝｼﾞｽﾀ Q10 UNR221M00L SC-70,NPN,2.2kΩ/47kΩ 1 Panasonic 30 ｽｲｯﾁ SW1,SW2,SW3,SW4,SW5,SW6,SW9 SKRAAKE010 6.8x6.2 7 ALPS

31 EDジョグエンコーダ SW7 EVQWK4001 1 Panasonic

32 ｽｲｯﾁ SW10 SKQTLCE010 6.9x3.5,ｻｲﾄﾞﾌﾟｯｼｭ 1 ALPS 33 ｽｲｯﾁ SW8 D501J12S2AHQF 1 C&K 34 ｺﾈｸﾀ CN1,CN2 SSW-104-01-G-S 1列,4極,2.54mmﾋﾟｯﾁ,ｿｹｯﾄ 2 samtec 35 ｺﾈｸﾀ CN3,CN8 SSW-110-01-G-D 2列20極,2.54mmﾋﾟｯﾁ,ｿｹｯﾄ 2 samtec 36 ｺﾈｸﾀ CN4 SSW-115-01-G-D 2列30極,2.54mmﾋﾟｯﾁ,ｿｹｯﾄ 1 samtec 37 ｺﾈｸﾀ CN5 A2-4PA-2.54DS(71) 4極,ﾗｲﾄｱﾝｸﾞﾙ 1 ﾋﾛｾ 38 ｺﾈｸﾀ CN6 S04B-PASK-2(LF)(SN) 4極,サイド型 1 日圧 39 ｺﾈｸﾀ CN7 SSW-108-01-G-D 2列,16極,2.54mmﾋﾟｯﾁ,ｿｹｯﾄ 1 samtec 40 ｺﾈｸﾀ CN9 FX2C-68P1.27DSA(71) 4列,68極,1.27mmﾋﾟｯﾁ,N.M 0 ﾋﾛｾ

NO. ﾊﾟｰﾂ名 ﾛｹｰｼｮﾝ 型番 仕様 数量 ﾒｰｶｰ 41 DCｼﾞｬｯｸ J1 PJ-016 h=3,φ4.4,φ1.65 1 CUI 42 ｼﾞｬﾝﾊﾟﾋﾟﾝ JP1,JP2,JP3,JP4,JP5,JP6 WL-1 3P 1列,3極,2.54mmﾋﾟｯﾁ 6 MAC8 43 ｼﾞｬﾝﾌﾟｿｹｯﾄ JP1,JP2,JP3,JP4,JP5,JP6 JS-1 2.54mmﾋﾟｯﾁ 6 MAC8 44 電池ﾎﾙﾀﾞ V1 BA2032SM CR2032 1 ﾀｶﾁ 45 ﾁｯﾌﾟ抵抗 R1,R2,R10,R18,R22,R27,R28, RK73H2ATTD1002F 2012,10kΩ,1%,0.125W 23 KOA 46 R33,R35,R44,R45,R46,R47,R48, 47 R49,R50,R51,R52,R65,R69,R71, 48 R73,R77

49 ﾁｯﾌﾟ抵抗(ｼﾞｬﾝﾊﾟ) R3,R5,R6,R7,R9,R14,R15,R24, RK73Z2ATTD 2012,0Ω,2A 30 KOA

50 R53,R55,R56,R61,R62,R76,R82, 51 R83,R85,R87,R89,R90,R95,R98, 52 R100,R102,R106,R107,R108,R109, 53 R112,R113 54 ﾁｯﾌﾟ抵抗 R4 RK73H2ATTD4702F 2012,47kΩ,1%,0.125W 1 KOA 55 ﾁｯﾌﾟ抵抗 R8 RK73H2ATTD33R0F 2012,33Ω,1%,0.125W 1 KOA 56 ﾁｯﾌﾟ抵抗 R11 RK73H2ATTD1005F 2012,10MΩ,1%,0.125W 1 KOA 57 ﾁｯﾌﾟ抵抗 R12 RK73H2ATTD1004F 2012,1MΩ,1%,0.125W 1 KOA 58 ﾁｯﾌﾟ抵抗 R13 RK73H2ATTD1003F 2012,100kΩ,1%,0.125W 1 KOA 59 ﾁｯﾌﾟ抵抗 R19,R23,R25,R29,R30,R37,R38, RK73H2ATTD5101F 2012,5.1kΩ,1%,0.125W 8 KOA 60 R41 61 ﾁｯﾌﾟ抵抗 R20,R21 RK73H2ATTD2201F 2012,2.2kΩ,1%,0.125W 2 KOA 62 ﾁｯﾌﾟ抵抗 R31,R32 RK73H2ATTD1801F 2012,1.8kΩ,1%,0.125W 2 KOA 63 ﾁｯﾌﾟ抵抗 R34,R39,R40,R42,R67,R68 RK73H2ATTD1001F 2012,1kΩ,1%,0.125W 6 KOA 64 ﾁｯﾌﾟ抵抗 R36 RK73H2ATTD2700F 2012,270Ω,1%,0.125W 1 KOA 65 ﾁｯﾌﾟ抵抗 R57 RK73H2ATTD2000F 2012,200Ω,1%,0.125W 1 KOA 66 ﾁｯﾌﾟ抵抗 R58 RK73H2ATTD8200F 2012,820Ω,1%,0.125W 1 KOA 67 ﾁｯﾌﾟ抵抗 R59 RK73H2ATTD2003F 2012,200kΩ,1%,0.125W 1 KOA 68 ﾁｯﾌﾟ抵抗 R60 RK73H2ATTD3601F 2012,3.6kΩ,1%,0.125W 1 KOA 69 ﾁｯﾌﾟ抵抗 R63 RK73H2ATTD3900F 2012,390Ω,1%,0.125W 1 KOA 70 ﾁｯﾌﾟ抵抗 R64 RK73H2ATTD2001F 2012,2kΩ,1%,0.125W 1 KOA 71 ﾁｯﾌﾟ抵抗 R66,R70,R72,R75 RK73H2ATTD4701F 2012,4.7kΩ,1%,0.125W 4 KOA 72 ﾁｯﾌﾟ抵抗 R74 RK73H2ATTD4703F 2012,470kΩ,1%,0.125W 1 KOA 73 ﾁｯﾌﾟ抵抗 R78 RK73H2ATTD2002F 2012,20kΩ,1%,0.125W 1 KOA 74 ﾁｯﾌﾟ抵抗 R80 RK73H2ATTD3600F 2012,360Ω,1%,0.125W 1 KOA 75 ﾁｯﾌﾟ抵抗 R26,R43,R54,R79,R91,R96,R110, 2012,N.M 0 76 R111,R114,R115

77 ﾀﾝﾀﾙｺﾝﾃﾞﾝｻ C45,C52,C66,C68,C69 ESVB21C106M 3528,10uF,16V 5 NEC TOKIN

78 電解ｺﾝﾃﾞﾝｻ C41,C42 UWZ1C101MCL1GB 6354,100uF,16V 2 ﾆﾁｺﾝ

79 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C1,C2,C3,C4,C6,C8,C10,C12, GRM219F11H104ZA01D 2012,F,0.1uF,50V 30 MURATA

80 C13,C21,C23,C24,C25,C26,C27,

NO. ﾊﾟｰﾂ名 ﾛｹｰｼｮﾝ 型番 仕様 数量 ﾒｰｶｰ 81 C35,C37,C39,C40,C43,C44,C46, 82 C48,C49,C50,C51,C53,C58,C67, 83 C70 84 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C5,C7,C9,C11,C14,C22,C31,C32, C2012JB1A475K 2012,B,4.7uF,10V 9 TDK 85 C59 86 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C15,C16 C1608CH1H100D 1608,CH,10pF,50V 2 TDK 87 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C17,C18 C1608CH1H150J 1608,CH,15pF,50V 2 TDK

88 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C30,C36,C38 GRM21BB31A106KE18 2012,B,10uF,10V 3 MURATA

89 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C33,C34 GRM188B11H103KA01D 1608,B,0.01uF,50V 2 MURATA

90 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C47 C1608JB0J225K 1608,JB,2.2uF,6.3V 1 TDK

91 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C56,C65 C1608JB1C105K 1608,JB,1uF,16V 2 TDK

92 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C54 1608,N.M 0

93 ﾁｯﾌﾟｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C19,C20,C28,C29,C55,C57,C64 2012,N.M 0

94 Test Pin TP6,TP7,TP8,TP9,TP10,TP15, LC-33-G-赤 N.M 0 MAC8

95 TP16,TP17,TP18,TP19,TP20,

96 TP21,TP22,TP23,TP24,TP25,

97 TP26

NO. ﾊﾟｰﾂ名 ﾛｹｰｼｮﾝ 型番 仕様 数量 ﾒｰｶｰ

1 AudioIC U6 LM4921ITL/NOPB 2.72x2.2 1 NS

2 OPAMP U3 TLC2272IDR 8-SOIC 1 TI

3 OPAMP U4 LM386M-1/NOPB 8-SOP 1 NS

4 水晶発振器 X1 SG-8002JC-11.2896MHz-PHB 11.2896MHz 1 ｴﾌﾟｿﾝﾄﾖｺﾑ 5 ｵｰﾃﾞｨｵｼﾞｬｯｸ J1 SJ1-3515-SMT φ3.5,h=2.5mm 1 CUI Inc 6 DIPｽｲｯﾁ SW1 CHS-01B1 1極 1 COPAL 7 ﾌｪﾗｲﾄﾋﾞｰｽﾞ L1 BLM18PG330SN1 1608,Z33Ω,3A,0.025Ω 1 MURATA 8 ﾁｯﾌﾟ抵抗 R5 RK73H2ATTD2403F 2012,240kΩ,1%,0.125W 1 KOA 9 ﾁｯﾌﾟ抵抗 R6 RK73H2ATTD1502F 2012,15kΩ,1%,0.125W 1 KOA 10 ﾁｯﾌﾟ抵抗 R7,R9,R10,R11,R12 RK73H2ATTD1001F 2012,1kΩ,1%,0.125W 5 KOA 11 ﾁｯﾌﾟ抵抗 R8 RK73H2ATTD5101F 2012,5.1kΩ,1%,0.125W 1 KOA 12 ﾁｯﾌﾟ抵抗 R13 RK73H2ATTD8200F 2012,820Ω,1%,0.125W 1 KOA 13 ﾁｯﾌﾟ抵抗 R14 RK73H2ATTD1002F 2012,10kΩ,1%,0.125W 1 KOA 14 ﾁｯﾌﾟ抵抗 R16 RK73H2ATTD10R0F 2012,10Ω,1%,0.125W 1 KOA

15 ﾁｯﾌﾟ抵抗(ｼﾞｬﾝﾊﾟ) R17,R20,R21,R22 RK73Z2ATTD 2012,0Ω,2A 4 KOA

16 ﾁｯﾌﾟ抵抗 R18 RK73H2ATTD33R0F 2012,33Ω,1%,0.125W 1 KOA

17 ﾁｯﾌﾟ抵抗 R19 2012,N.M

18 ﾎﾞﾘｭｰﾑ R15 3386F-1-103TLF 9.53x9.53,単回転,10kΩ 1 Bourns

19 ﾀﾝﾀﾙｺﾝﾃﾞﾝｻ C1,C8 ESVB21C106M 3528,10uF,16V 2 NEC TOKIN

20 電解ｺﾝﾃﾞﾝｻ C7,C9 UWZ1C101MCL1GB 6.3x5.4,100uF,16V 2 ﾆﾁｺﾝ

21 電解ｺﾝﾃﾞﾝｻ C24 PCF0J221MCL1GS 8x7,220uF,6.3V 1 ﾆﾁｺﾝ

22 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C2,C4,C6,C26,C29 GRM219F11H104ZA01D 2012,F,0.1uF,50V 5 MURATA

23 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C3,C5,C23,C32 C1608JB1C105K 1608,JB,1uF,16V 4 TDK

24 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C14 GRM219B11A225KA01D 2012,B,2.2uF,10V 1 MURATA

25 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C20,C22 C1608CH1E822J 1608,CH,8.2nF,25V 2 TDK

26 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C25,C27 C1608CH1E392J 1608,CH,3.9nF,25V 2 TDK

27 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C28 GRM188B11H473KA61D 1608,B,0.047uF,50V 1 MURATA

28 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C19,C21 1608,N.M 0 29 ｺﾈｸﾀ CN1,CN2 TSW-104-26-G-S 1列,4極,2.54mmﾋﾟｯﾁ 2 samtec 30 ｺﾈｸﾀ CN3 TSW-110-26-G-D 2列,20極,2.54mmﾋﾟｯﾁ 1 samtec 31 ｺﾈｸﾀ CN6 S2B-XH-A (LF)(SN) 2極,ｻｲﾄﾞ型 1 日圧 32 ﾁｪｯｸ端子 TP1 N.M 0

製品名

名称

PAGE

NO. ﾊﾟｰﾂ名 ﾛｹｰｼｮﾝ 型番 仕様 数量 ﾒｰｶｰ 1 汎用ﾛｼﾞｯｸ U1 SN74LVC2G14DBV SOT-23 1 TI 2 DC-CONV U2 TPS61040DBV SOT-23-5 1 TI 3 ﾄﾗﾝｼﾞｽﾀ Q1 2SC2712-GR SC-59 1 TOSHIBA 4 ﾄﾗﾝｼﾞｽﾀ Q2,Q3 RN2405F SC-59 2 TOSHIBA 5 ﾄﾗﾝｼﾞｽﾀ Q4,Q5 RN1405F SC-59 2 TOSHIBA 6 ｼｮｯﾄｷﾀﾞｲｵｰﾄﾞ D1 MBR0560 SOD123 1 MCC 7 ﾁｯﾌﾟｺｲﾙ L1 LQH32CN4R7M23L 3225,4.7uH±20%,450mA,0.2Ω 1 MURATA 8 ﾌｪﾗｲﾄﾋﾞｰｽﾞ L2 MPZ2012S601A 2012,Z600Ω,2A,0.1Ω 1 TDK

9 ﾁｯﾌﾟ抵抗(ｼﾞｬﾝﾊﾟ) R1,R6 RK73Z2ATTD 2012,0Ω,2A 2 KOA

10 ﾁｯﾌﾟ抵抗 R2 RK73H2ATTD1001F 2012,1kΩ,1%,0.125W 1 KOA

11 ﾁｯﾌﾟ抵抗 R3 RK73H2ATTD2204F 2012,2.2MΩ,1%,0.125W 1 KOA

12 ﾁｯﾌﾟ抵抗 R4 RK73H2ATTD1303F 2012,130kΩ,1%,0.125W 1 KOA

13 ﾁｯﾌﾟ抵抗 R5 RK73H2ATTD5101F 2012,5.1kΩ,1%,0.125W 1 KOA

14 ﾀﾝﾀﾙｺﾝﾃﾞﾝｻ C2,C3,C11 ESVB21C106M 3528,10uF,16V 3 NEC TOKIN

15 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C1,C4,C7 GRM219F11H104ZA01D 2012,F,0.1uF,50V 3 MURATA

16 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C9 C1608JB1C105K 1608,B,1uF,16V 1 TDK 17 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C8 C1608CH1H220J 1608,CH,22pF,50V 1 TDK 18 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C10 C2012JB1A475K 2012,B,4.7uF,10V 1 TDK 19 積層ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ C5,C6 C1608JB1H471K 1608,B,470pF,50V 2 TDK 20 ｺﾈｸﾀ CN1 TSW-115-26-G-D 2列,30極,2.54mmピッチ 1 samtec 21 ｺﾈｸﾀ CN3 TSW-110-26-G-D 2列,20極,2.54mmピッチ 1 samtec 22 FPCｺﾈｸﾀ CN2 52271-1469 14極,1mmピッチ 1 molex 23 FPCｺﾈｸﾀ CN4 52271-0469 4極,1mmピッチ 1 molex

改訂履歴表

改訂履歴表

付－1

コードNo. ページ 改訂内容（旧内容を含む） および改訂理由 411851000 全ページ 新規制定
