機能拡張
Feature Design
FEATUREコマンドにおいてFeature名を“Name automatic”機能を用いて自動設定す る際に、複数行に渡り指定したFeatureコメントから行数を指定して取り込めるように なりました。 OpelDrillフォーマットで指定されるbillet bores（PL）タイプ用に、M10タップの代わり にM8タップを底面に作成できるようになりました。CAD Interfaces
Creo data のインポート
Creo Parametric 3.0 に対応しました。NX data のインポート

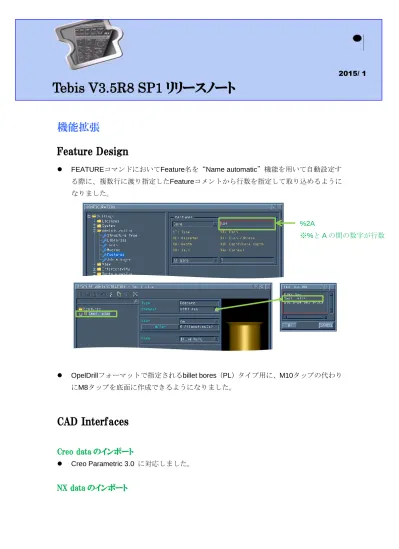

Tebis V3.5R8 SP1 リリースノート
2015/ 1 %2A ※%と A の間の数字が行数 DEO feature をインポートした際に“DeoFertigungsinfo”と”DeoDEO_Set”パラメーター の情報をフィーチャーの Comment に反映する仕様に変更しました。
CAM Base
NCBASE/BLANK コマンドの"Casting stock および"6-sided offset" にてプログレスバー が表示され、計算の進捗がわかるようになりました。
5-Axis Laser Cutting
Laser GET コマンドの"RAPIDO_ISO.RotaryAxisUnit"フォーマットにて、”radiant(G27)” と”degree(G73)”それぞれの角度形式に対応しました。
機能修正
Base
トポロジー面を座標間移動させた際にフェイス面の属性設定（ATTR）がリセットされ る現象を改善しました。Documentation
ドキュメント出力した際、NC プログラムが正しく出力されない現象を改善しました。Analysis
CALKコマンドにおいて、体積を求める為に閉じたトポロジーを選択した際、エラーが 表示される現象を改善しました。 測定した数値の表示位置を正確に動かせない現象を改善しました。Surface Design
SURF/FILLETコマンドにおいて、“Limiting”や“Link”のオプションを使用した際に トポロジーの表示が消える問題を改善しました。 EDITOR/BREAK/要素分割コマンドで非常に稀に発生していた、トポロジー分割時に不 正なFACEが作成される問題を改善しました。 RSURF/CUBEコマンドにおいて、ポイント指示をコンテキストメニューより連続して 選択した場合に、ボックス形状がオリジンマーク付座標系を基準に作成されていた問 題を改善しました。現バージョンよりアクティブ座標系を基準に作成されます。 EDITOR/LIMIT/面延長コマンドにおいて、1面で構成された円柱面の部分的なトリム解 除が出来ない問題を改善しました。
BREP Design
球体面の分割が可能になりました。Electrode Design
コンポーネントは全ての電極を全てのビューにて描写するために読み込まれて描かれ ます。これは電極のドキュメント表示において長時間の初期化時間の原因となります。 R8SP1 ではコンポーネントは全ての電極のために一回だけ描かれます。CAD Interfaces
NX data のインポート
特定のアセンブリデータをインポートした際に発生していた、面が欠落する現象をラ イブラリファイル（DLL）の変更により改善しました。 大きなサイズのログファイルを開く際の時間を大幅に改善しました。Catia V5 data のインポート
V3.5 R7 SP1 V3.5 R8 SP1 特定のデータにおいて、非表示要素がインポートされない現象をライブラリファイル （DLL）の変更により改善しました。 CatiaV5 データを開く際に、フリーズしてしまう現象をライブラリファイル（DLL）の 変更により改善しました。
Creo data のインポート
ファイル名にウムラウト記号（¨）
が使われる事が原因で起きていたインポートの不 具合を改善しました。Solidworks data のインポート
特定のデータにおいて、インポート中にシステムクラッシュする現象を改善しました。
特定のデータにおいて、インポートの際に"sw2tcad not executable" というエラーメッ セージと共に途中終了してしまう現象を改善しました。IGES data のインポート
他の CAD システムとの互換性が改善されるよう、オフセットサーフェスをインポート する際のオフセット方向計算を調整しました。 IGES インポートインターフェイスの修正により、トリムサーフェスのインポート結果 が改善されました。CAM Base
NCBASE/BLANK コマンドの"Casting stock”および"6-sided offset" にて時々追加の不 要な素材形状を計算していた現象を改善しました。
特定の条件下で、NCBASE/BLANKコマンドの"Casting stock”にて素材が2個に分かれる 現象を改善しました。
NCBASE/BLANKコマンドの"Casting stockおよび"6-sided offset" にて作成される素材 品質を改善しました。
変換元フォルダーと変換先フォルダーが同一の場合、いくつかの変換を連続して実行 した際に順番が不正になる場合がある現象を改善しました。
JOBマネージャーにて、"Previous job automatically"で素材定義をしているNICJOBテン プレートの読み込み時の問題を改善しました。
マシン設定無しで複数のリファレンスポイントを使用している時にNC出力が正しく行 われず、1つ以上のリファレンスポイントが設定されていた時にはNC出力が中断され ていました。1つのNCプログラム内に複数のリファレンスポイントが使われる時にだ
けNC出力が中断されるように改善しました。それぞれのNCプログラムにそれぞれのリ ファレンスポイントを使用している場合はNC出力可能です。 TSETマネージャーでのドラッグ＆ドロップ操作が最適化されました。 バーチャルマシンのマクロ生成中、時々アプローチ動作を一時的に制限された有効な エリアの外に作成する現象を改善しました。 CAM PPでの潜在的に不正なNC出力を防止するために、ヘッドが指定されているかの チェックが改善しました。 NC出力時は傾斜角度が区別できるが、角度差が0.001°未満のツールパスを連続してシ ミュレーションする場合に、角度変化が時々検出されず、エラーメッセージが表示さ れる現象を改善しました。 NC3AX-MSURFのaxis-parallelストラテジーのNCJOBをミラーした時にしばしば不正 な結果が得られる現象を改善しました。 JOBマネージャーにてコンフィギュレーション要素を移動、またはコピーした後に、シ ステムはその後のNCJobsオートマチックを対応してアップデートします。 非対称的に制限された回転式の軸に関連したCAM PPを持つNC出力で、有効な角度範 囲を越えた値が時々出力された現象を改善しました。 NCJOBのためのマシンチェックコンフィギュレーションはQSURFのNCJOBを正しく 考慮します。QSURFのNCJOBは”Machine milling”の設定を使用してチェックします。 フランス語設定でリーミングツールを作成する際の問題が解消されました。
2.5D Drilling and Milling
稀に発生していたエリア最内部のパスが指定したダウンカットではなくアップカット で作成されてしまう問題を改善しました。 +Z方向の余裕代が無い素材とフラット工具を使用して最適なプロファイル加工のツー ルパスを作成する為、MCONTコマンドのエリア計算が改善されました。
3+2-Axis Milling
稀に、RCORN コマンドにおいて、不正エリアによるエラーが長時間の演算後に表示さ れる現象を改善致しました。 稀に、RCORN コマンドにおいて、原因不明のエラーメッセージ"Multiple component areas not possible"と表示される現象を改善致しました。
RFILL コマンドにおいて、wall thick が異なる構成面にて、”Center“パスが常に最大の wall thick を採用してしまう現象を改善致しました。 MSURF、RSURF コマンドにおいて、ツール軸方向から進入が開始されてしまう現象 を改善致しました。 RPLAN コマンドにおいて、Z cube により上下エリア制限かけた際、不正なエリアで作 成されていた現象を改善致しました。
稀に RFILL コマンドにおいて、”protected element”を使用した際、不正なパスが作成さ れる現象を改善致しました。
5-Axis Milling
全ての加工メニューにおいて、工具軸方向から見たパスの長さを計算し、必要に応じ てパス接続からフィールド接続に自動で切り替えるようになりました。 全ての加工メニューにおいて、3軸同様に工具のリファレンス位置がZ-valueの値に一致 するよう変更されました。Simulator
稀に発生していた、2つのツールパスの接続部でマクロ動作が正しく動作しない現象を 改善しました。NC interfaces
NC出力
NC3AX用ポストを使用したNCデータ出力において、NC3AX/MHOLEコマンドで作成さ れたツールパスを出力できない問題を改善しました。Measuring Point Generator
MPOINT/QSURFコマンドで作成したツールパスをNCJOBのMPathに登録した際、 Headが変更されてもリセットされない問題が改善しました。Multiple SetupにQSURF コマンドで作成したNCJOBが含まれている場合も同様です。
MPOINT/QSURFコマンドにおいて、Stock allow.やWall thick.にマイナス値が指定可能 となり、JOB Manager画面にも正しく表示されるようになりました。
