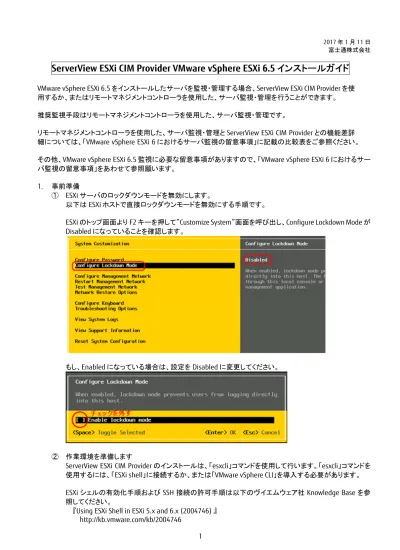

ServerView ESXi CIM Provider VMware vSphere ESXi 6.5 インストールガイド

(1)

1

2017 年 1 月 11 日富士通株式会社

ServerView ESXi CIM Provider VMware vSphere ESXi 6.5 インストールガイド

VMware vSphere ESXi 6.5 をインストールしたサーバを監視・管理する場合、ServerView ESXi CIM Provider を使用するか、またはリモートマネジメントコントローラを使用した、サーバ監視・管理を行うことができます。

推奨監視手段はリモートマネジメントコントローラを使用した、サーバ監視・管理です。

リモートマネジメントコントローラを使用した、サーバ監視・管理とServerView ESXi CIM Provider との機能差詳細については、「VMware vSphere ESXi 6 におけるサーバ監視の留意事項」に記載の比較表をご参照ください。その他、VMware vSphere ESXi 6.5 監視に必要な留意事項がありますので、「VMware vSphere ESXi 6 におけるサーバ監視の留意事項」をあわせて参照願います。

1. 事前準備

① ESXi サーバのロックダウンモードを無効にします。

以下はESXi ホストで直接ロックダウンモードを無効にする手順です。

ESXi のトップ画面より F2 キーを押して”Customize System”画面を呼び出し、Configure Lockdown Mode が Disabled になっていることを確認します。

もし、Enabled になっている場合は、設定を Disabled に変更してください。

② 作業環境を準備します

ServerView ESXi CIM Provider のインストールは、「esxcli」コマンドを使用して行います。「esxcli」コマンドを使用するには、「ESXi shell」に接続するか、または「VMware vSphere CLI」を導入する必要があります。 ESXi シェルの有効化手順および SSH 接続の許可手順は以下のヴイエムウェア社 Knowledge Base を参照してください。

『Using ESXi Shell in ESXi 5.x and 6.x (2004746) 』 http://kb.vmware.com/kb/2004746

(2)

2

「VMware vSphere CLI」は、「vSphere SDK for Perl 6.5」に含まれております。

「vSphere SDK for Perl 6.5」を以下のダウンロードサイトから入手し、インストールしてください。 http://downloads.vmware.com/d/info/datacenter_cloud_infrastructure/vmware_vsphere/6_5 ⇒「ドライバとツール」⇒「Automation Tools and SDKs」⇒「VMware vSphere Perl SDK 6.5」

※ Windows 環境 exe ファイル / Linux 32bit 環境用 tar.gz ファイル / Linux 64bit 環境用 tar.gz ファイルの3 種類のモジュールがあります。環境にあわせてダウンロードしてください。

また、vSphere CLI で「esxcli」コマンドを実行するには、ESXi ホストとの間で信頼関係が結ばれている必要があります。以下のヴイエムウェア社 Knowledge Base を参照してください。

http://kb.vmware.com/kb/2108416 2. インストール／アップデートインストール

① ServerView ESXi CIM Provider インストール zip ファイルを VMware vSphere ESXi 6.5 の任意のローカルディレクトリにコピーします。

ファイル名：SVS-VMware-ESXixx-CIM-Provider-x.xx.xx.zip xx:対象の ESXi の版数（ESXi6.5 では 60） x.xx.xx：CIM Provider の版数

コピーは任意の方法で行なえます。

以下はVMware Host Client を使用するファイルコピーの手順です。

1) ブラウザで VMware Host Client( http://<esxi-host-name>/ui またはhttp://<esxi-host-IP-address>/ui ) を開き、ログインします。

左ペインにて「ストレージ」をクリックし、右ペインの「データストア」タブの「データストアブラウザ」をクリックします。

2) 「データストアブラウザ」が起動します。

ファイルをアップロードするデータストアを選択し、「アップロード」をクリック、ServerView ESXi CIM Provider インストール zip ファイルをコピー（アップロード）します。

(3)

3

3) 以下のようにファイルがコピー（アップロード）されます。

② VMware vSphere ESXi 6.5 へ接続し、メンテナンスモードに切り替えます。以下はVMware Host Client を使用する場合の手順です。

ホストを右クリックし、「メンテナンスモードへの切替え」をクリックして切り替えを実施します。

(4)

4

③ ServerView ESXi CIM Provider のインストール／アップデートインストール

1) 「ESXi shell」に接続するか、または「VMware vSphere CLI」実行環境に移動します。以下はWindows 環境で「VMware vSphere CLI」を使用する場合の手順です。 Windows Server 2008 / 2008R2 の場合：

「スタート」メニューから、「VMware」⇒「VMware vSphere CLI」⇒「Command Prompt」を実行します。 Windows Server 2012 / 2012 R2 の場合:

アプリ画面のリストより「VMware」⇒「Command Prompt」を実行します。 Windows Server 2016 の場合:

「スタート」メニューから、「VMware」⇒「Command Prompt」を実行します。「VMware vSphere CLI」実行環境用のコマンドプロンプトが起動します。

2) 以下のコマンドを実行し、ServerView ESXi CIM Provider のインストール状態を確認します。 ESXi shell の場合： $ esxcli software vib list vSphere CLI の場合： > esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <ESXi‐パスワード> software vib list

以下は実行例と確認結果です。ServerView ESXi CIM Provider がインストールされている場合、「Name」項目が「svscimprovider」の行が表示されます。

ESXi サーバ IP アドレス : 192.168.1.10

ユーザ名: user （ESXi に設定されている／VMware Host Client にログインするときに使用するシステム管理者アカウント）パスワード: pass （上記、ユーザ名のパスワード） > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib list Name Version Vendor Acceptance Level Install Date ‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ svscimprovider x.xx‐xx.xx Fujitsu xxxxxxxxxxxxxxxx yyyy‐mm‐dd : :

確認結果より、インストールするバージョンと同じServerView ESXi CIM Provider が既にインストールされている場合は、以下の手順は必要ありません。

3) 以下のコマンドを実行し、ServerView ESXi CIM Provider をインストールします。新規インストールの場合は、3-1)のコマンドを実行してください。

アップデートインストールの場合は、3-2)のコマンドを実行してください

3-1) 以下のコマンドを実行し、ServerView ESXi CIM Provider をインストールします。 ESXi shell の場合：

$ esxcli software vib install –d <コピー先の Path>/<インストール zip>

vSphere CLI の場合：

> esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib install –d <コピー先 Path>/<インストール zip>

(5)

5 以下は実行例です。インストール対象例コピー先 Path :手順①の例で datastore1 にファイルをアップロードした場合以下の場所 /vmfs/volumes/datastore1 インストール zip:SVS‐VMware‐ESXixx‐CIM‐Provider‐x.xx.xx.zip > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib install –d /vmfs/volumes/datastore1/SVS‐VMware‐ESXixx‐CIM‐Provider‐ x.xx.xx.zip Installation Result Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective. Reboot Required: true VIBs Installed: Fujitsu_bootbank_svscimprovider_x.xx‐xx VIBs Removed: VIBs Skipped: 3-2) アップデートインストール ESXi shell の場合：

$ esxcli software vib update –d <コピー先 Path>/<インストール zip>

vSphere CLI の場合：

> esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib update –d <コピー先 Path>/<インストール zip>

以下は実行例です。インストール対象例コピー先 Path :手順①の例で datastore1 にファイルをアップロードした場合以下の場所 /vmfs/volumes/datastore1 インストール zip:SVS‐VMware‐ESXixx‐CIM‐Provider‐x.xx.xx.zip > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib update –d /vmfs/volumes/datastore1/SVS‐VMware‐ESXixx‐CIM‐Provider‐ x.xx.xx.zip Installation Result Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective. Reboot Required: true VIBs Installed: Fujitsu_bootbank_svscimprovider_x.xx‐xx (新バージョン) VIBs Removed: Fujitsu_bootbank_svscimprovider_x.xx‐xx (旧バージョン) VIBs Skipped:

(6)

6 4) VMware vSphere ESXi 6.5 を再起動します。

以下はVMware Host Client を使用する場合の手順です。

ホストを右クリックし、「再起動」をクリックして再起動を実施します。 5) 再起動後、以下のコマンドにより、インストール状態を確認できます。 ESXi shell の場合： $ esxcli software vib list vSphere CLI の場合： > esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib list 以下は実行例と確認結果です。 > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib list Name Version Vendor Acceptance Level Install Date ‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ svscimprovider x.xx‐xx.xx Fujitsu xxxxxxxxxxxxxxxx yyyy‐mm‐dd : :

(7)

7

④ VMware vSphere ESXi 6.5 へ接続し、メンテナンスモードを終了します。以下はVMware Host Client を使用する場合の手順です。

ホストを右クリックし、「メンテナンスモードの終了」をクリックしてメンテナンスモードを終了します。

メンテナンスモードを終了すると以下のようにアイコンと状態の表示が変更されます。

⑤ 手順①でアップロードしたファイルを削除します

以下は手順①でVMware Host Client を使用した場合の手順です。

(8)

8 2) 「データストアブラウザ」が起動します。

削除するファイル選択し、削除ボタンをクリックして、ファイルを削除します。

3. アンインストール

① VMware vSphere ESXi 6.5 へ接続し、メンテナンスモードに切り替えます。以下はVMware Host Client 使用する場合の手順です。

(9)

9 ② ServerView ESXi CIM Provider のアンインストール

1) 「ESXi shell」に接続するか、または「VMware vSphere CLI」実行環境に移動します。以下はWindows 環境で「VMware vSphere CLI」を使用する場合の手順です。 Windows Server 2008 / 2008R2 の場合：

「スタート」メニューから、「VMware」⇒「VMware vSphere CLI」⇒「Command Prompt」を実行します。 Windows Server 2012 / 2012 R2 の場合:

アプリ画面のリストより「VMware」⇒「Command Prompt」を実行します。 Windows Server 2016 の場合:

「スタート」メニューから、「VMware」⇒「Command Prompt」を実行します。「VMware vSphere CLI」実行環境用のコマンドプロンプトが起動します。 2) 以下のコマンドにより、インストール状態を確認します。 ESXi shell の場合： $ esxcli software vib list vSphere CLI の場合： > esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib list 以下は実行例と確認結果です。 > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib list Name Version Vendor Acceptance Level Install Date ‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ svscimprovider x.xx‐xx.xx Fujitsu xxxxxxxxxxxxxxxx yyyy‐mm‐dd : :

3) 以下のコマンドを実行し、ServerView ESXi CIM Provider をアンインストールします。 ESXi shell の場合： $ esxcli software vib remove ‐n svscimprovider vSphere CLI の場合： > esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib remove ‐n svscimprovider 以下は実行例です。 > esxcli ‐‐server 192.168.1.10 ‐‐username user ‐‐password pass software vib remove ‐n svscimprovider Removal Result Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective. Reboot Required: true VIBs Installed: VIBs Removed: Fujitsu_bootbank_svscimprovider_x.xx‐xx VIBs Skipped:

(10)

10 4) VMware vSphere ESXi 6.5 を再起動します。

以下はVMware Host Client 使用する場合の手順です。

ホストを右クリックし、「再起動」をクリックして再起動を実施します。 5) 再起動後、以下のコマンドにより、インストール状態を確認できます。 ESXi shell の場合： $ esxcli software vib list vSphere CLI の場合： > esxcli ‐‐server <IP アドレス> ‐‐username <ユーザ名> ‐‐password <パスワード> software vib list 2)の結果の「svscimprovider」の項目が削除されていることを確認します。 ③ VMware vSphere ESXi 6.5 へ接続し、メンテナンスモードを終了します。

以下はVMware Host Client 使用する場合の手順です。

(11)

11

メンテナンスモードを終了すると以下のようにアイコンと状態の表示が変更されます。

更新履歴

版数変更内容日付
