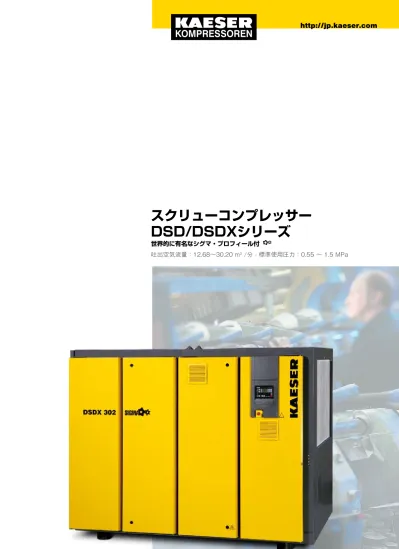

スクリューコンプレッサー
DSD/DSDXシリーズ
世界的に有名なシグマ・プロフィール付吐出空気流量：12.68〜30.20 m3 /分 - 標準使用圧力：0.55 〜 1.5 MPa
w
ケーザー社のソリューション：
多様なモジュール型設計
インバーター制御式や、冷凍式ドライヤー付が可 能なDSD/DSDXシリーズは、設置が簡単なだけ でなく、優れた多様性と性能を発揮します。DSD/DSDX
インバーター制御と冷凍式ドライヤー付の
コンプレッサーに何を期待しますか？
ユーザーは、最大効率性・信頼性そして安定した
圧縮空気品質を圧縮空気システムに期待します。
この三つの要素を満たすのは簡単なことのようで
すが、実は種々の
要因に影 響さ
れます。例え
ば、コンプレッ
サーの
運転期間にか
かるエネルギ
ー費は、購入
価格の数倍に
も及び、エネル
ギーの効率的
な利用が信頼
性と共に極めて重要です。
また圧縮空気システムは、用途に応じて、乾燥した
正しい量と質の圧縮空気を供給することが重要で
す。これは、システムの信頼性を強化するだけでな
く、圧縮空気ライン、エアツール、制御システム、そ
の他の圧縮空気機器のメンテナンス費用を低減し
ます。
購入価格 サービス費用 エネルギー費用 エネルギー節約 吸入弁 電動モーター シグマ・プロフィール装備のエアエンド カートリッジ付きオイルセパレーター オイルクーラー オイルフィルター 圧縮空気アフタークーラー コントロールキャビネット（SFCモジュール） 冷凍式ドライヤー コンピューター制御システム 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 最大フレキシビリティー ケーザー社のモジュール型T SFCパッケージは、多方面にお使 いいただけ、あらゆる圧縮空気のニーズに応えます。冷凍式ドラ イヤーモジュール（C）は、単体のスクリューコンプレッサーを、高 品質の乾いた圧縮空気を吐出するコンパクトな圧縮空気システ ムへ変えます。SFCモジュール（B）は、需要に合わせてコンプレ ッサーの回転数を自動的に調整します。この三つのモジュール全 てのコンビネーションのご利用が可能です。 = スクリューコンプレッサー DSDシリーズ = SFC = 冷凍式ドライヤー（T） A B CDSD/DSDX –
標準としての効率
DSDとDSDXシリーズのスクリューコ ンプレッサーは、省エネ型のモーター 直結駆動式で、モジュール型コンセプ ト設計です。シグマ・プロフィール・ロ ーターを装備した大きくて低回転数の エアエンドにより、非常に効率的で、 耐久性と信頼性に優れています。DSD T –
冷凍式ドライヤー付
DSD シリーズは、冷凍式ドライヤー 一体型としてもご利用できます。コン プレッサーとドライヤーは別々のキャ ビネットの内に設置され、独立した冷 却システムが、信頼性を向上させてい ます。SFC – インバーター制御
（Sigma Frequency Control）
インバーター制御モジュール（SFC）は、 全ての DSD と DSDX コンプレッサーシ ステムに利用できます。SFC モジュール とコンプレッサーは、配線で接続され、 コンパクトに一体化し、最小床面積で、 最大性能を発揮します。全てのパッケー ジは試運転済みで、すぐに運転可能です。 A B C
最大効率のための
モジュール型設計
ターンキーシステム
冷凍式ドライヤーモジュールは、独立したキャビネット内にスペー スのゆとりをもって設置されているので、メンテナンス作業も簡 単に行えます。さらに、コンプレッサーの熱に冷凍式ドライヤー がさらされないように設計してあります。個々の冷却空気口とイ ンテリジェントな設計により、+45℃までの周囲温度での運転 信頼性を確保し、コンプレッサーの使用可能周囲環境に幅を持 たせます。駆動部のベアリングとファンモーター潤滑油は、外 部から供給できます。革新的な DSD T シリーズ
ケーザー社の新しい DSD T スクリューコ ンプレッサーは、優れた信頼性と効率性 により、省スペースでエネルギー効率の 高い圧縮空気の生産・処理を、単独の コンプレッサー内で行います。 一体化された冷凍式ドライヤーモジュー ルは、高性能 DSD コンプレッサーを、 +45℃までの周囲温度で運転可能な完 成した圧縮空気システムへ変えます。DSD
T
–
コンパクトな冷凍式ドライヤー付
独立したサイクロンセパレーター
電子制御式凝縮水排出装置「エコ・ ドレン」とサイクロンセパレーターは、 コンプレッサーと冷凍式ドライヤーの 間に設置されています。これは周囲 温度や湿度が高い条件下でも、凝縮 水の効率的な初期分離と排出を確保 します。アルミニウムプレート型熱交換器
冷凍式ドライヤーのアルミニウムプ レート型熱交換器には耐食性・耐 汚染性があります。圧縮空気流量 が変動する場合でも、熱交換器 は空気から十分に凝縮水を分離し ます。冷凍式ドライヤーとエコ・ドレン
冷凍式ドライヤーもエコ・ドレンを装 備しています。レベル制御による凝 縮水排出装置は、電磁弁によって、 圧縮空気損失を排除します。これは、 エネルギーを節約するだけでなく、 圧縮空気供給の信頼性を大幅に高 めます。シグマ・コントロール
コンプレッサーコントローラー「シグマ・ コントロール」は、連続的にスクリュー コンプレッサー、冷凍式ドライヤー、 凝縮水排出装置を監視します。必要 に応じて、ドライヤーからの信号を、 アラームメッセージとしてコントロール センターへ送る事が出来ます。最新 DSD/DSDX SFC シリーズ
全てのケーザー・スクリューコンプレッサー は、高性能「シグマ・プロフィール」ローター を装備した大きくて効率的なエアエンドを 搭載しています。DSD/DSDX ユニットは、 直結駆動なので、ギア駆動による伝達ロス を除去し、大幅なエネルギー節約を可能に します。 また、インバーター制御（SFC）モジュール を加えることにより、さらなる節約が可能 です。DSD/DSDX
SFC
–
最 高 の 効 率 性
EMV適合： 部品と機械全体の電磁両立性 （EMC）は、適用する全ての 規定に従って試験・証明され ています。 伝達ロス 消費電力 メンテナンス費用 ケーザー社製 SFC コンプレッサー優れた性能
DSD/DSDX SFC スクリューコンプレッサーは、インバー ター制御付きの高効率直結駆動ユニットです。全ての制御範囲を通して、省エ ネシグマ・プロフィールを装備した低回転数で大きな高性能エアエンドは、高回 転数の小さなエアエンドと比べ、様々な長所があります。 他社のインバーター制御式 コンプレッサー DSD/DSDX SFC モデルは、週 7 日フルロー ドで運転しても、余分なメンテナンスが必要ない ように設計されています。 直結駆動は、ギア駆動と比べて、必要な部品点数 を減らし、伝達ロスを除去します。これにより信頼 性と運転寿命がはるかに増加し、騒音値が大幅に低 減されます。ケーザー社の直結駆動では、出力伝達の 効率化、消費電力の効率化、メンテナンスの簡略化と それによる運転中断時間の低減が可能です。ピーク電流のないソフトスタート
ソフトスタートは、モーター電流がゼロか らフルロードへ緩やかに上昇するので、ス イッチング周波数の制限がほぼありませ ん。つまり、一定時間内なら、オーバー ヒートすることなく何度でもモーターを始 動することができます。電力系統や機器 にダメージを与える恐れのあるピーク電流 を、高価な電子装置を使わずに確実に除 去します。さらに、連続的な加速・減速が、 可動部への負荷を低減します。 時間 800% 700% 600% 500% 400% 300% 200% 100% 0 % ダイレクトスタート スターデルタスタート ソフトスタート インバーター制御一定の圧力
DSD 又は DSDX SFC コンプレッサーの 吐出空気流量は、連続的に駆動モーター ／エアエンド回転数を制御範囲内に調整 することにより、実際の圧縮空気需要と 一致します。下流のエアーネットワークの バッファー容量によっては、使用圧力を +/-0.1 bar 以内に保つことが出来ます。 圧力を 1 bar 抑えると、消費電力を 7% 低減できるので、大幅な節約につながり ます。 Consistent pres-Pressure± 0.1bar Pr essur e in bar 時間 一定の圧力 圧 力 ± 0.1 bar高い周囲温度でも完璧な性能
サイズにゆとりをもった SFC モジュール のコントロールキャビネットには、独立し た高効率の冷却システムがあり、周囲温 度 +45℃までトラブルフリーの運転を可 能にします。 メーカー 45 35 °C K aeser 他 社 周囲温度 圧 力 フ ル ロ Ｉ ド 時 の 電 流 値 に 対 す る 相 対 値DSD
と
DSDX
– ８ つ の 特 長
圧縮機本体であるエアエンドを駆動させる場合、 小型のエアエンドを高回転で駆動さ せるか、あるいは大型のエアエンドを低回転で駆動させるかの選択に直面します。 低回転数で大型のエアエンドを駆動させる方が、同じ駆動力でより多くの圧縮空気 を吐出できるので、より効率的です。それゆえケーザー社は、様々な駆動力と低回転数 に適合するDSDとDSDX用の各種エアエンドの開発に尽力を注いで来ました。より大 型のエアエンドはより多くのエネルギーを節約するので、大型のエアエンドをご使用の 場合、その購入コストを短期間で回収できることになります。 この駆動方式の利点は、伝達ロスが無いということだけではありません。駆動モーター とエアエンドは、カップリングとハウジングで接続され、コンパクトで耐久性のあるユ ニットとなっています。このユニットは、モーターベアリングへのグリース注入以外、 定期的なメンテナンスは不要です。カップリングを交換する場合でも、ユニットを分 解する必要がないので、わずか２、３分で行えます。ハウジングの開口部は、カップ リングの交換を楽に行える大きさです。 各 DSD/DSDX SFC コンプレッサーは、ケーザー社の標準コンプレッサーと同じ部 品を使用しております。これは、信頼性を向上させ、圧縮空気がいつでも使えるよう にします。加えて、エネルギーの最適効率を保証します。圧縮空気生産の最も効率的 な方法は、低回転数の大きなエアエンドを使用することです。DSD/DSDX SFC コ ンプレッサーのエアエンドの最大回転数は、約 2000 rpm です。さらには、長い運 転寿命や少ないメンテナンスといった長所ももたらします。標準駆動モーターの使用 は、長期にわたり信頼性向上に貢献します。 他 社 400 0 rpmまで4
シグマ・コントロールシステム
高信頼性 PC をベースにしたシグマ・コントロールは、デュアル・クアトロ・バリオ・連 続制御の 4 つの中から制御方式をお選びいただけます。4 行のテキストディスプレイがメ ニュー項目をわかりやすく表示し、キー入力も簡単です。ただボタンを押すだけで、30 言 語の中から表示言語を選択できます。シグマ・コントロールは、コンプレッサーを自動で 制御・監視します。プロフィバスインターフェースで、データや運転パラメータを交換したり、 シグマ・エア・マネージャーのような制御盤と通信することも可能です。インターフェース は標準装備されており、モデムとの接続、ベースロード切替運転用の２台目のコンプレッ サーとの接続、データネットワークとの接続にお使いいただけます。( プロフィバス DP)3
低回転数運転
2
省エネルギー仕様の 1:1 駆動
1
シグマ・プロフィール装備のエアエンド
* SFC は2000rpmまで DS D/D SDX 1500 rpm*まで 冷凍式ドライヤーのセパレータータンクは、アルミニウムでできているので、完全防食 性です。コンパクトな分離器は、冷凍式ドライヤーの熱交換器内に設置され、偏向 板は確実に凝縮水を分離します。分離性能は変動した空気流量の場合でもほぼ一定 で、必要な圧力下露点を維持します。固体粒子は凝縮水と共に分離・排出されます。 シーメンス社の周波数変換器が、ケーザー社のインバーター式コンプレッサーに独占 的に使われるのは、いくつかの理由があります。シーメンス社は、工業用コンピューター を内蔵した「シグマ・コントロール」コンプレッサーコントローラーを製造し、SFC コントロールキャビネットとのシームレスなコミュニケーションを可能にします。さら に、シーメンス社は世界中に拠点を持つので、信頼できるメンテナンスを確保します。 SFC コントロールキャビネットとシグマ・コントロールは、単体及びシステム全体とも、 電磁両立性（EMC）の規定 EN 55011（等級 1）に従って試験・証明されています。 直結駆動式エアエンドは利用できる範囲が広いので、ご希望の圧力・性能範囲内で 最も効率のよいものを選択できます。つまり、全ての DSD と DSDX SFC コンプレッ サーが、最も効率的な圧力・周波数プロフィールで運転することを保証します。さらに、 シグマ・コントロールは圧力・周波数プロフィールを装備しており、効率性を考慮し ながらも、吐出空気流量と圧力において最大限の柔軟性を発揮します。 低回転数の大きなエアエンドは、高回転数の小さなエアエンドと比べて効率的です。 なぜなら大きなエアエンドは、同じ駆動出力でより多くの圧縮空気を供給するからで す。これはフルロード運転の時だけでなく、全ての制御範囲に適用し、特にインバー ター機において重要です。7.5 bar で運転するケーザー・SFC コンプレッサーの場合、 1m3/ 分あたりの比電力が 6.2 kW と、優れた機械効率を示しています。インバーター 式コンプレッサーの場合、あらゆる制御範囲において消費電力が低い場合にのみ、 真に効率的と言えます。 100 15 50 Hz13 bar
0.1 bar increments10 bar
0.1 bar increments7.5 bar
0.1 bar increments8
比電力が鍵です
7
フレキシブルな圧力調整
6
シーメンス社の SFC モジュール（DSD と DSDX の場合）
5
高効率の凝縮水分離器（DSD T の場合）
6,2
6.2
kW/m³/分 7.5 barの場合 圧 力*) ISO1217 : 1996 Annex Cに準拠した吐出空気量。50Hzユーザー向け吐出空気量です。60Hzの吐出量は別途お問い合わせ下さい。 **) 騒音値： PN8NTC 2.3による騒音測定、距離1m、開放空間測定 ***)ファン高速回転時
仕 様 – DSD / DSDX
標準バージョン モーター 定格 出力 kW 型式 最高 使用 圧力 MPa 使用圧力における パッケージ全体 の吐出空気流量*) m3/分 最高 到達 圧力 MPa 外形寸法 幅ｘ奥行ｘ高さ mm 騒音値**) dB(A) 重量 kg 75 DSD 142 0.75 13.62 0.9 2350 x 1730 x 2040 68 2700 90 DSD 172 0.751.0 16.1213.20 0.851.2 2350 x 1730 x 2040 69 2850 110 DSD 202 0.751.0 1.3 20.46 15.52 12.68 0.85 1.2 1.5 2350 x 1730 x 2040 70 3200 132 DSD 238 0.751.0 1.3 23.80 19.92 14.80 0.85 1.2 1.5 2350 x 1730 x 2040 71 79***) 3400 132 DSDX 243 0.751.0 1.3 24.10 20.12 14.90 0.85 1.2 1.5 2600 x 1980 x 2040 70 78***) 3650 160 DSDX 302 0.751.0 1.3 30.20 23.50 19.52 0.85 1.2 1.5 2600 x 1980 x 2040 71 78***) 4100 T- 冷凍式ドライヤー一体型（冷媒 R 134a） モーター 定格 出力 kW 型式 最高 使用 圧力 MPa 使用圧力におけ るパッケージ全 体の吐出空気流 量*) m3/分 最高 到達 圧力 MPa ドライヤー 消費電力 kW 外形寸法 幅ｘ奥行ｘ高さ mm 騒音値 **) dB(A) 重量 kg 75 DSD 142 T 0.75 13.62 0.9 2.2 3305 x 1730 x 2040 68 3100 90 DSD 172 T 0.751.0 16.1213.20 0.851.2 2.2 3305 x 1730 x 2040 69 3250 110 DSD 202 T 0.751.0 1.3 20.46 15.52 12.68 0.85 1.2 1.5 2.5 3305 x 1730 x 2040 70 3650 132 DSD 238 T 0.751.0 1.3 23.80 19.92 14.80 0.85 1.2 1.5 2.5 3305 x 1730 x 2040 71 79***) 3850 75 DSD 142 SFC 0.75 3.6 - 14.80 0.9 2905 x 1730 x 2040 69 3100 90 DSD 172 SFC 0.751.0 3.6 - 16.33 3.55 - 14.2 1.01.0 2905 x 1730 x 2040 70 3230 110 DSD 202 SFC 0.751.0 1.3 4.25 - 20.30 4.00 - 17.30 3.25 - 14.95 1.0 1.0 1.5 2905 x 1730 x 2040 71 3730 132 DSD 238 SFC 0.751.0 1.3 5.93 - 22.50 5.80 - 20.00 3.56 - 16.00 1.0 1.0 1.5 2905 x 1730 x 2040 72 79***) 3870 132 DSDX 243 SFC 0.751.0 1.3 6.62 - 26.90 5.60 - 23.73 3.56 - 19.00 0.85 1.2 1.5 3155 x 1945 x 2040 71 78***) 4150 160 DSDX 302 SFC 0.751.0 1.3 6.62 - 30.60 5.60 - 26.70 3.56 - 21.10 0.85 1.2 1.5 3155 x 1945 x 2040 72 78***) 4600仕様
コンプレッサーユニット
即運転可能、全自動、低騒音、防振、パ ウダーコーティングの外装防音
グラスファイバーで被 膜したミネラル ウールをラミネート 騒音値：72 dB(A) PN8NTC 2.3 による騒音測定、距離 1 m、開放空間測定防振
防振マウント付ベースフレーム、二重 防振構造エアエンド単段、シグマ・プ ロフィール装備のケーザー社仕様エア エンド駆動
直結フレキシブルカップリング（ギア装 置無し）電動モーター
保護方式 IP 55、F 種絶縁のドイツ製 高品質・高効率電動モーター電動モーターとエアエンドの接続
鋳造カップリング・ハウジング電気構成部分
保護方式IP 54コントロールキャビネット、制 御電圧用トランス、ジーメンス・マスタードライ ブと制御装置（SFCバージョン）、排気システ ム用無電圧接点 SFC インバーター制御式 T SFC インバーター制御式 ＋冷凍式ドライヤー 75 DSD 142 T SFC 0.75 3.60- 14.80 0.9 2.2 3305 x 1730 x 2040 69 3400 90 DSD 172 T SFC 0.751.0 3.60 - 16.33 3.55 - 14.20 1.0 1.0 2.2 3305 x 1730 x 2040 70 3530 110 DSD 202 T SFC 0.751.0 1.3 4.25 - 20.30 4.00 - 17.30 3.25 - 14.95 1.0 1.0 1.5 2.5 3305 x 1730 x 2040 71 4080 132 DSD 238 T SFC 0.751.0 1.3 5.93 - 22.50 5.80 - 20.00 3.56 - 16.00 1.0 1.0 1.5 2.5 3305 x 1730 x 2040 72 79***) 4220冷却
空冷式 : 圧縮空気用・冷却剤用・専
用モーター付きラジアルファン（外部
潤滑）用にそれぞれ分離したアルミ製
冷却器
シグマ・コントロール
データ通信用インターフェース構成：
モデム／プリンター用 RS 232、２
台目のコンプレッサーとのシークエン
ス運転用 RS 485、データネットワー
ク用プロフィバス DP
寸法：
2040 正面図 3155 背面図 右面図 1945 DSDX SFC 立体図 2040 正面図 2350 背面図 右面図 1730 DSD標準バージョン 立体図 2040 正面図 2600 背面図 右面図 1980 DSDX 立体図 右面図 1730 正面図 3305 2040 背面図 DSD T SFC 立体図 圧 縮 空 気 接 続 口 圧 縮 空 気 接 続 口 圧 縮 空 気 接 続 口 圧 縮 空 気 接 続 口専門家による設計
圧縮空気供給システム ケーザー・エネルギー節約システム (KESS = Kaeser Energy Saving System)は、ユーザーの圧縮空気使 用状況を総合的に診断し、需要に合 ったテーラーメードのシステムを提案 します。 コンプレッサーの稼働率 95 〜 98% を確保しながら、ケーザー社の圧縮 空気システムは、優れた効率と仕様 に応じた品質の圧縮空気を、最小限 のコストで提供します。エア・システ ムの設計は、ケーザー・コンプレッ サー社にお任せ下さい。P -6 51 JP 0 7/ 0 8 仕 様 は 製 品 改 良 の た め 予 告 な く 変 更 す る こ と が あ り ま す 。
