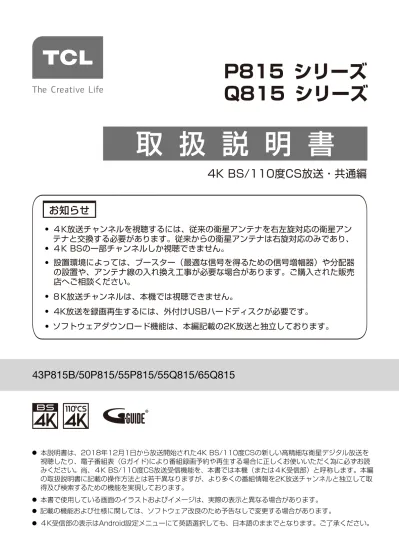

43P815B/50P815/55P815/55Q815/65Q815
取 扱 説 明 書
P815 シリーズ
Q815 シリーズ
●本書で使用している画面のイラストおよびイメージは、実際の表示と異なる場合があります。
®
お知らせ
４K放送チャンネルを視聴するには、従来の衛星アンテナを右左旋対応の衛星アン
テナと交換する必要があります。従来からの衛星アンテナは右旋対応のみであり、
４K BSの一部チャンネルしか視聴できません。
設置環境によっては、ブースター（最適な信号を得るための信号増幅器）や分配器
の設置や、アンテナ線の入れ換え工事が必要な場合があります。ご購入された販売
店へご相談ください。
８K放送チャンネルは、本機では視聴できません。
ソフトウェアダウンロード機能は、本編記載の2K放送と独立しております。
4K放送を録画再生するには、外付けUSBハードディスクが必要です。
●本説明書は、2018年12月1日から放送開始された4K BS/110度CSの新しい高精細な衛星デジタル放送を
視聴したり、電子番組表（Gガイド)により番組録画予約や再生する場合に正しくお使いいただく為に必ずお読
みください。尚、４K BS/110度CS放送受信機能を、本書では本機（または４K受信部）と呼称します。本編
の取扱説明書に記載の操作方法とは若干異なりますが、より多くの番組情報を2K放送チャンネルと独立して取
得及び検索するための機能を実現しております。
●記載の機能および仕様に関しては、ソフトウェア改良のため予告なしで変更する場合があります。
● ● ● ● ● ●4K BS/110度CS放送・共通編
●４K受信部の表示はAndroid設定メニューにて英語選択しても、日本語のままでとなります。ご了承ください。
はじめに...4
新衛星 4K.BS/100 度 CS 放送について...5
新衛星 4K BS/100 度 CS 放送とは ...5
新衛星 4K BS/100 度 CS 放送に対応するアンテナについて ...5
新衛星 4K BS/100 度 CS 放送受信設備について ...5
右左旋対応衛星アンテナを接続する際のご注意 ...5
受信して視聴できる４K 放送局（アンテナ種類別） ...7
ACAS チップについて...9
4K 放送をはじめて視聴する...10
4K 放送をはじめて視聴する ...10
リモコンボタン ...10
リモコンの数字ボタンを押して現在放送中のチャンネルを視聴する ...11
リモコンの「3 桁入力」を押して現在放送中のチャンネルを視聴する ...11
リモコンの「チャンネル +」または「チャンネルー」を押して現在放送中のチャンネルを視聴する .11
EPG(G ガイド）から現在放送チャンネルを選択して視聴する ...11
映像または音声の視聴が異常な場合には ...11
パスワードおよび視聴年齢制限設定の設定 ...11
県域、郵便番号の設定 ...12
通信機能の設定について ...12
4K 放送のホーム画面について...13
4K チャンネル機能設定メニューについて ...13
かんたん設定 ...13
録画・再生設定 ...14
本体設定 ...14
放送視聴設定 ...15
通信機能設定 ...15
ディスク管理 ...16
初期化・更新 ...17
お知らせ ...17
初期設定をする...18
アンテナ調整について ...18
電子番組表（G ガイド）を使う...19
G ガイドの全体遷移関係 ...19
番組表 / マイ番組表ー G ガイド画面（A1) ...19
予約リストー G ガイド画面（B1) ...20
裏番組表ー G ガイド画面（C1) ...20
目次
2
3
詳細検索ー G ガイド画面（D1) ...21
録画リストー G ガイド画面（E1) ...21
番組表での青ボタンによる G ガイド機能メニュー表示 ...22
番組表でのその他便利な機能操作 ...22
録画リストでの青ボタンによる G ガイド機能メニュー表示 ...23
録画リストでのその他便利な機能操作 ...23
4K.BS/100 度 CS 放送を録画する...24
外付け録画機器 ...24
録画モードと記録可能時間 ...24
録画機能と注意事項 ...24
4K.BS/100 度 CS 放送の録画番組を再生する...26
リモコンを使って録画番組を再生する ...26
再生機能と注意事項 ...26
こんなとき...27
仕様（４K 受信部）...29
ソフトウェア更新について...30
4K BS/110 度 CS 受信部でのソフトウェア更新の方法 ...30
放送ダウンロード設定と確認方法 ...30
お知らせ ...30
ソフトウェアバージョンの確認のしかた ...31
ソフトウェアキーボード（日本語漢字変換つき）の使い方...32
文字の入力のしかた ...32
工場出荷状態へ戻す...33
登録商標...34
4K BS/110 度 CS 受信部に使用している商標および登録商標など ...34
4K BS/110 度 CS 受信部に使用されているソフトウェアのライセンス情報 ...34
お知らせ ...34
4K BS/110 度 CS 受信部に使用されているソフトウェアのライセンス表示 ...34
4
● ４K 放送の受信による視聴および録画再生は、本機上の４K 放送の専用処理機能（４K 受信部 ) にて実現しており、従来から の 2K 放送の処理機能と並列動作といたしております。 ● これは、リモコン上の ボタンを押す都度、リモコン操作機能を一部 4K 放送用に自動的に切り換えることによって、 4K 放送での操作性を図っております。はじめに
5
新衛星 4K BS/100 度 CS 放送について
新衛星 4K BS/100 度 CS 放送とは
● 新衛星 4K8K 放送とは、2018 年 12 月 1 日から放送が開始された 4K8K 放送であり、映像を高精細化した新しい放送です。 ● この新衛星 4K8K 放送は 、衛星 2K 放送で使用されてきた現在の放送波（右旋）および新たに追加された放送波（左旋） により放送されております。 ● 本機は 、この内の 4K BS および 4K 110 度 CS の受信視聴を可能としております。（但し、８K 放送は受信できません。）新衛星 4K BS/100 度 CS 放送に対応するアンテナについて
● 現在ご利用されております衛星放送波（右旋）用衛星アンテナでは、新たな放送波（左旋）を受信できません。従って、従 来からの衛星アンテナでは、新たな放送波（左旋 ) を受信することが出来ず、一部チャンネルが視聴できません。４K BS 及 び 4K 110 度 CS を受信するには、右旋左旋に対応した衛星４K8K アンテナをご購入設置されてご使用ください。新衛星 4K BS/100 度 CS 放送受信設備について
● 新 衛 星 4K8K 用 の 右 旋 左 旋 に 対 応 し た 衛 星 ア ン テ ナ に て 受 信 後 も、 新 衛 星 4K8K 放 送 は 左 旋 で は 高 い 周 波 数 （2.2GHz ～ 3.2GHz）を使用しており、テレビの設置場所までに各種の屋内配線設備（ブースター、混合器、分配器、壁 面アンテナ端子、分波器、アンテナケーブルなど）を交換する必要があります。右左旋対応衛星アンテナを接続する際のご注意
● テレビの背面上に新衛星 4K BS/110 度 CS のアンテナ信号を入力する端子が配置されております。 ● 従来からの 2K 放送アンテナ入力信号を入力する端子は、テレビ側面に配置されています。 ● 以下に 4K 放送チャネルを全て視聴するための右左旋アンテナ接続例をあげております。工事店とご相談下さい。 ※ 本機付属の分配器を使用することができます。また、市販の分配器を使用することもできます。 ※ 分配器を利用する為信号は弱くなる可能性がありますので、信号を増幅するブースターを利用してください。 ※ イラストは実際の商品の外観とは異なる場合があります。 ※ 下図の右左旋アンテナ接続例イラストは P815 型の場合です。混合器を 4K 用として入換えた場合 ( 接続例 1)
2K BS/110度CS 2K 地上デジタル ア ン テ ナ 入力 2 1 USB 2.0 ビ デ オ 入力 HDMI入力 5 V 0 .5 A BS・110度CS 地上デジタル アンテナ電源 DC 15V 最大 4W ア ン テ ナ 入力 2 1 USB 2.0 ビ デ オ 入力 HDMI入力 BS・110度CS 地上デジタル 4K BS/110度CS ［本機背面］ （BS4K/110度 CS4K対応市販品） 壁のアンテナ端子 アンテナ線 分配器※（例） 3分配器 （市販品） 電流通過 右左旋対応 混合器※ ブースター※ 衛星アンテナ電源供給付き （市販品） 地上デジタルアンテナ 衛星アンテナ※ （市販品） 電流通過6
従来の 2K 用分波器を流用する場合 ( 接続例 2)
右左旋対応 混合器※ ブースター※ 壁のアンテナ端子 アンテナ線 （市販品） 2K BS/110度CS 2K 地上デジタル ア ン テ ナ 入力 2 1 USB 2.0 ビ デ オ 入力 HDMI入力 5 V 0 .5 A BS・110度CS 地上デジタル アンテナ電源 DC 15V 最大 4W ア ン テ ナ 入力 2 1 USB 2.0 ビ デ オ 入力 HDMI入力 BS・110度CS 地上デジタル 4K BS/110度CS ［本機背面］ （BS4K/110度CS 4K対応市販品） 分配器（本機付属） 2分配 電流通過 分波器（例） 2分配 （市販品） 電流通過 電流通過 地上デジタルアンテナ 衛星アンテナ※ 衛星アンテナ電源供給付き （市販品）混合器を入れない場合 ( 接続例 3)
2K 地上デジタル ア ン テ ナ 入力 1 USB 2.0 LAN 音声出力 光 デ ジ タ ル ビ デ オ 入力 5 V 0 .5 A BS・110度CS 地上デジタル アンテナ電源 DC 15V 最大 4W ア ン テ ナ 入力 1 USB 2.0 LAN 音声出力 光 デ ジ タ ル ビ デ オ 入力 BS・110度CS 地上デジタル 4K BS/110度CS ［本機背面］ 右左旋対応 ブースター※ 電流通過 2K BS/110度CS 壁のアンテナ端子 （BS4K/110度 CS4K対応市販品） 壁のアンテナ端子 アンテナ線 電流通過 地上デジタルアンテナ 衛星アンテナ※ 衛星アンテナ電源供給付き（市販品） 分配器（本機付属） 2分配ブースター及び混合器を入れない場 ( 接続例 4)
2K 地上デジタル ア ン テ ナ 入力 1 USB 2.0 LAN 音声出力 光 デ ジ タ ル ビ デ オ 入力 5 V 0 .5 A BS・110度CS 地上デジタル アンテナ電源 DC 15V 最大 4W ア ン テ ナ 入力 1 USB 2.0 LAN 音声出力 光 デ ジ タ ル ビ デ オ 入力 BS・110度CS 地上デジタル 4K BS/110度CS ［本機背面］ 右左旋対応 電流通過 2K BS/110度CS 壁のアンテナ端子 （BS4K/110度 CS4K対応市販品） 壁のアンテナ端子 アンテナ線 電流通過 分配器（本機付属） 2分配 衛星アンテナ電 源はテレビから 供給となります 衛星アンテナ※ 地上デジタルアンテナ ※ これらの機器は新衛星 4K8K 右左旋対応のものとなります。なお、アンテナ線には 3224MHz まで受信出来るものとな りますから、テレビ接続までのアンテナ線からの電波漏洩が発生する場合があり、近くにある通信機器（無線 LAN や携帯 端末）などの速度低下や通信不良の原因となる場合があります。この様な場合には、左旋帯域をカット出来るローパスフ ィルター（市販品）を通信機器等に設置ください。7
接続例 1 の屋内外配線図
ブースターBS・110度CS
アンテナ
右左旋対応ブースター
3224MHz対応混合器
3224MHz対応 または4Kテレビ
分配器
壁面端子
壁面アンテナ端子 3224MHz対応 ● SH マークとは、一般社団法人電子情報技術産業化で審査・登録され、一定以上の性能を有するスーパーハイビジョン衛星放 送受信に適した衛星アンテナ、受信システム機器に付与されるシンボルマークです。弊社では SH マーク機器を推奨しますが、 4K ８K を保証されている機器もご利用になれます。受信して視聴できる４K 放送局（アンテナ種類別）
● 受信して視聴できる衛星４K チャンネルは、以下です。（アンテナ種類別） 受信可能なチャンネル 右左旋 受信可能なアンテナ種別 NHK BS 4K 4K BS 右旋 従来からの BS/110 度 CS アンテナ※１ 右旋のみに対応 または 4K 対応 BS/100 度 CS 対応アンテナ※ 2 右旋＋左旋までの対応 BS 日テレ 4K BS 朝日 4K BS-TBS 4K BS テレ東 4K BS フジ 4K8
受信可能なチャンネル 右左旋 受信可能なアンテナ種別 ザ・シネマ４K 4K BS 左旋 従 4K 対応 BS/100 度 CS 対応アンテナ※ 2 右旋＋左旋までの対応 ショップチャンネル 4K ４K QVC WOWOW ※ 3 4K CS 左旋 J SPORTS1 J SPORTS2 J SPORTS3 J SPORTS4 日本映画＋時代劇 4K スターチャンネル 4K スカチャン 1 4K スカチャン 2 4K ※ 1 衛星 2K 放送の BS/110 度 CS 視聴用衛星アンテナで視聴可能です。4K 有料放送は視聴出来ません。 ※ 2 衛星 4K 放送の全てのチャンネルが視聴可能です。 ※ 3 WOWOW は、2021 年 3 月 1 日放送開始予定です。9
● 本機には、4K ８K の衛星放送を受信するために新しい方式の復号を行う「ACAS」チップを追加搭載しております。 ● ACAS チップは、以下の目的にて利用されます。 新衛星 4K8K 放送では、従来以上の高精細な映像コンテンツを保護するために、暗号機能を向上させた ACAS チップ を内蔵利用します。 有料放送の視聴制御（CAS) や、無料放送の著作権保護（RMP) のために ACAS チップの利用が規程されております。 NHK の BS 4K 放送を視聴したいときで、設置時に受信機設置のご連絡をされていない場合にはテレビ画面に設置連絡 のメッセージが表示されます。このメッセージは、「メッセージ消去画面」の案内に従って NHK へ連絡いただくと消 去できます。 設置後に NHK への設置連絡または視聴したい有料番組などを契約したい場合、必ずこの ACAS チップの番号が必要と なります。 ACAS チップの番号は、4K 放送を視聴中に、リモコン上の ボタンを押して、4K ホーム画面から、「お知らせ」、「ACAS/B-CAS 番号表示」を選んで、確認することができます。NHK へは ACAS 番号以外に B-CAS 番号を同時に 設置報告してください。 ● 下記へ確認した番号を必ずメモして下さい。種別は不要であり、下表の 4 桁 -4 桁 -4 桁 -4 桁 -4 桁の合計 20 桁の番号を書 き入れて下さい。 種類 設置時番号 ACAS 番号 － － － － B-CAS 番号 － － － －
有料放送を見るには
● 4K BS または 4K CS の有料放送を受信して視聴するには、必ず ACAS 番号および視聴したいチャンネル名などを放送事 業者のカスタマーセンターへ電話連絡する必要があります。有料放送を受信契約したときには
● 契約後に本機の故障等により ACAS 番号が無効となった場合は、修理完了後に契約時の ACAS 番号と修理後の新しい ACAS 番号へ更新する必要があす。放送事業者のカスタマーセンターへ電話にてご連絡下さい。 ● 詳しくは各々の放送事業者のカスタマーセンターへご相談ください。弊社カスタマーセンターではお客様ご自身による契約 が円滑に行えるように必要なテレビ操作についてアドバイスいたします。有料放送の録画について
● 契約前に電子番組表（G ガイド）からの録画予約は出来ません。必ず有料放送事業者との視聴契約をして視聴可能となってから、 番組録画予約ができます。 ※ ACAS チップが故障した場合には、本機の修理が必要です。弊社カスタマーセンター（フリーダイヤル０１２０－ ９５５－５１７）へご連絡下さい。ACAS チップについて
10
4K 放送をはじめて視聴する
● 衛星４K8K アンテナが正しく本機の４K BS/CS アンテナ入力へ接続されていて、本機の Android 初期設定が完了していれ ば、新衛星 BS/110 度 CS の居住地設定、郵便番号設定などは終了しており、既定値チャンネルの NHK 4K BS(BS101) が、リモコン上の ボタンを押して視聴ができます。もし視聴できない場合には、アンテナ接続に間違いや、新しいア ンテナの向きと仰角の調整が悪い場合があります。本書の「初期設定をする」にてご確認下さい。 ※ 本機の 4K チューナーはシングルチューナーであり、4K 放送を録画中または再生中には、他のチャンネルへの切換えは 出来ません。 ※ 全てのチャンネルが設置したアンテナで視聴できるかを、4K 放送ホーム画面の「設定｣、「かんたん設定」、「初期設定」 を選択して、受信品質が良いチャンネルを登録してください。リモコンボタン
