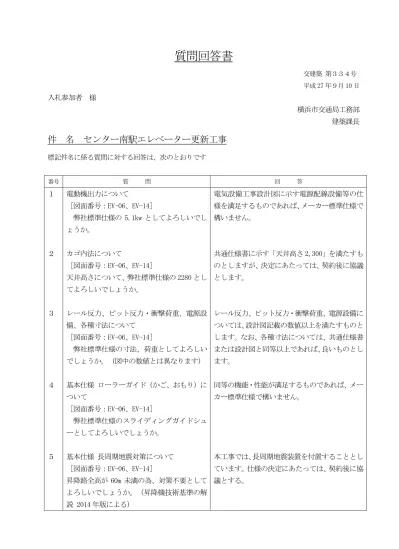

質問回答書

交建築 第３３４号 平成 27 年９月 10 日 入札参加者 様 横浜市交通局工務部 建築課長

件 名 センター南駅エレベーター更新工事

標記件名に係る質問に対する回答は、次のとおりです 番号 質 問 回 答 １ ２ ３ ４ ５ 電動機出力について ［図面番号：EV-06、EV-14］ 弊社標準仕様の 5.1kw としてよろしいでし ょうか。 カゴ内法について ［図面番号：EV-06、EV-14］ 天井高さについて、弊社標準仕様の 2280 とし てよろしいでしょうか。 レール反力、ピット反力・衝撃荷重、電源設 備、各種寸法について ［図面番号：EV-06、EV-14］ 弊社標準仕様の寸法、荷重としてよろしい でしょうか。（図中の数値とは異なります） 基本仕様 ローラーガイド（かご、おもり）に ついて ［図面番号：EV-06、EV-14］ 弊社標準仕様のスライディングガイドシュ ーとしてよろしいでしょうか。 基本仕様 長周期地震対策について ［図面番号：EV-06、EV-14］ 昇降路全高が 60m 未満の為、対策不要として よろしいでしょうか。（昇降機技術基準の解 電気設備工事設計図に示す電源配線設備等の仕 様を満足するものであれば、メーカー標準仕様で 構いません。 共通仕様書に示す「天井高さ 2,300」を満たすも のとしますが、決定にあたっては、契約後に協議 とします。 レール反力、ピット反力・衝撃荷重、電源設備に ついては、設計図記載の数値以上を満たすものと します。なお、各種寸法については、共通仕様書 または設計図と同等以上であれば、良いものとし ます。 同等の機能・性能が満足するものであれば、メー カー標準仕様で構いません。 本工事では、長周期地震装置を付置することとし ています。仕様の決定にあたっては、契約後に協 議とする。

６ ７ ８ ９ 10 11 12 基本仕様 戸開放時間自動設定について ［図面番号：EV-06、EV-14］ どの様な機能でしょうか。 基本仕様 いたずら呼びキャンセル機能につ いて ［図面番号：EV-06、EV-14］ 本機能は弊社では 6 停止未満では適用でき ません。除外としてよろしいでしょうか。 基本仕様 行先階取消機能について ［図面番号：EV-06、EV-14］ 本機能は 3 停止未満では適用できません。 2 号機の仕様から除外してよろしいでしょ うか。 管制運転 地震時について ［図面番号：EV-06、EV-14］ 地震管制の信号は、各号機に設置の地震感 知器より出力される信号を用いてよろしいで しょうか。 乗場仕様 敷居 ステンレス製板曲げについて ［図面番号：EV-06、EV-14］ 敷居形状については弊社標準仕様としてよ ろしいでしょうか。 乗場仕様 インジケーター アナウンス用スピ ーカー組込みについて ［図面番号：EV-06、EV-14］ 弊社標準仕様の「乗場気配りアナウンス」 用のスピーカーという認識でよろしいでしょ うか。 かごの仕様 リターンパネルについて ［図面番号：EV-06、EV-14］ どの部位となりますか。 か ご 呼 び 乗 り 場 ボ タ ン の 種 別 に よ っ て 、 ド ア の 開 き時 間 を自 動 的 に設 定 する機 能 です。 本工事では、いたずら呼びキャンセル機能を有す るものとしていますが、適用できない場合は除外 として構いません。 本機では、行先階取消機能を有するものとしてい ますが、適用できない場合は除外として構いませ ん。 各号機に設置の地震感知器より出力される信号 を用いることとしてください。 材質がステンレス製であれば、メーカー標準仕様 で構いません。 乗り場でエレベーターの到着や扉動作に係る注 意喚起等を音声によりアナウンスする機能であ ればメーカー標準仕様で構いません。 リターンパネルとは、正かご操作盤取付部の壁を 表します。

13 14 15 16 17 かごの仕様 敷居 ステンレス製板曲げについ て ［図面番号：EV-06、EV-14］ 敷居形状については弊社標準仕様としてよ ろしいでしょうか。 特記仕様 かご内防犯カメラについて ［図面番号：EV-06、EV-14］ ハンディビューアとはどの様なものでしょ うか。また、カメラ仕様は弊社標準仕様でよ ろしいでしょうか。 特記仕様 C/W セフティ付について ［図面番号：EV-06］ 1 号機に C/W セフティ（つり合いオモリ側非 常止め）は無しとしてよろしいでしょうか。 （ピット下の利用が無い場合、オモリ側非常 止めは適用不要です） 特記仕様 C/W セフティ付について ［図面番号：EV-14、15、19］ 2 号機のピット床構造について、据付図と断 面図で構造が異なります。 断面図が正とし、二重スラブになっている という認識でよろしいでしょうか。 また、二重スラブ化が必要な場合、工事区 分は別途依頼工事とさせて頂いてよろしいで しょうか。 特記仕様 メンテナンス階（B1F）変更につい て ［図面番号：EV-06、EV-14］ 1 号機、2 号機共、B1F に停止しません。 メンテナンス階及び変更とは、どの様な内 容でしょうか。 材質がステンレス製であれば、メーカー標準仕様 で構いません。 ハンディビューアとは、画像確認用ポータブル端 末を表します。なお、両機ともハンディビューア は不要とします。カメラ仕様については、メーカ ー標準仕様で構いません。 １号機については、C/W セフティは不要です。 断面図のとおり、当該昇降路は二重スラブ構造を 形成しています。 メンテナンス階とは、エレベーターを一定時間使 用しない場合の自動待機階を表します。待機階の 設定については、契約後に協議とします。

18 19 20 21 22 特記仕様 ランニングクリアランス 20mm につ いて ［図面番号：EV-06、EV-14］ かごの敷居と乗場の敷居の間隙との認識で よろしいでしょうか。 また、その場合、弊社標準では 10mm となり ますがよろしいでしょうか。 特記仕様 指定音声アナウンスについて ［図面番号：EV-06、EV-14］ 音声内容、タイミング等、決まっている内 容がありましたら御開示願います。 防煙シャッター撤去について ［図面番号：EV-07、EV-25］ 1 号機の既設防煙シャッターは撤去のみで、 更新は無しでしょうか。また、更新有りの場 合、工事区分は別途依頼工事とさせて頂いて よろしいでしょうか。 １号機乗場仕様 ドア 防犯窓について ［図面番号：EV-06、EV-08］ 防犯窓付扉とする場合、EV 単独では防火設 備となります。特定防火設備とする場合、窓 無しとするか、別途防火シャッターを設置す る必要があります。防犯窓付扉へ仕様変更と してよろしいでしょうか。（既設は窓無し） 乗場仕様 ドア 防犯窓について ［図面番号：EV-14、EV-16、EV-17］ 防犯窓付扉とする場合、EV 単独では防火設 備となります。特定防火設備とする場合、窓 無しとするか、別途防火シャッターを設置す る必要があります。防犯窓付扉のままでよろ しいでしょうか。（既設窓付き扉の為、竪穴 区画の変更は無し） ランニングクリアランスは、かご敷居と乗り場の 間隙です。メーカー標準仕様として構いません。 ドア開閉及び行き先案内等を基本とします。 なお、内容の決定にあたっては、契約後に協議と します。 設計図のとおり、撤去及び仕上げ補修とします。 施工にあたっては、契約後に協議とします。 設計図のとおり防犯窓付扉とします。なお、扉仕 様決定及び施工にあたっては、契約後に協議とし ます。 設計図のとおり防犯窓付きとします。なお、扉仕 様の決定及び施工にあたっては、契約後に協議と します。

23 24 25 26 27 28 29 本工事は工作物の適用でよろしいでしょう か。（1 号機：ラッチ外、2 号機：ラッチ内） 施工条件に付いて 施工は 1 台づつ施工で良いでしょうか。 特記仕様書 ４．２項 既設の機械室内作業も夜間作業でしょう か。仮囲い内での作業には、昇降路内作業も 含みますか 下記項目無償貸与お願い致します。 ・ストックヤード（部品・撤去品置場）（6ｍ ×5ｍ＝30 ㎡程度） ・作業員用仮設詰所の借用（６名程度入れる 部屋） ・据付工事用仮設電源及び試運転用電力及び、 水道、トイレ 仮設詰所の借用が不可の場合、弊社での仮設 事務所設置は可でしょうか。 火報信号、緊急地震速報線を支給願います。 特記仕様書 4.2(4) エレベーターの停止（休 止）期間中の対応について 配置する誘導者は、車椅子を運ぶ昇降機の 操作を行いますか。操作を行う場合、車椅子 を運ぶ昇降機は発注者側で用意頂けますか。 特記仕様書:作業員が施設内のトイレをお借りし て宜しいでしょうか。 特記仕様書:作業員詰所として建物内にお部屋を お借りする事は可能でしょうか。 ラッチ外エレベーターについては、建築物の適用 となります。なお、ラッチ内については工作物の 適用となり、建築基準法適用外となりますが、同 法を準拠するものとします。 施工は１台ごとに行うこととします。 機械室内作業については、夜間作業とし、仮囲い 内での作業には、昇降路内作業も含むものとしま す。なお、施工にあたっては、契約後に協議とし ます。 特記仕様書に示すとおり、エリアを限定した資材 置き場以外、詰所の提供はできません。部分的ス ペースの借用であれば、契約後に協議とします。 仮設電源、試運転用電力、水道、トイレは、使用 可能です。 電気設備工事設計図面のとおり、各端末から関係 配線の布設及び接続を行うものとします。 本工事では、車いすを運ぶ昇降機は使用しませ ん。 施設内のトイレは使用可能です。 特記仕様書に示すとおり、エリアを限定した資材 置き場以外、詰所の提供はできません。部分的ス ペースの借用であれば、契約後に協議とします。

30 31 32 33 34 35 36 37 EV-06、EV-14:防犯窓の詳細記述がありますが、 一部メーカーの標準仕様であるため、各メーカ ー仕様の大型防犯窓として宜しいでしょうか。 EV-06、EV-14:かごの幕板がステンレスとなって いますが、一部メーカーの標準仕様であるため、 メーカー標準の化粧鋼板として宜しいでしょう か。 共通仕様書３．(２)ケ:かご内ボタンの階床表記は ｢↓｣ ｢↑｣となっていますが、１号機が３停止の ため、中間階の表記をご教示願います。 共通仕様書３．(４)ウ:起動回数カウンターを機械 室制御盤に設置とありますが、カウンターを昇降 路内制御盤に設置しても一般の方が確認する事は 不可能であるため、メーカー標準の保守員の保守 ツールによる確認として宜しいでしょうか。 共通仕様書３．(５)チ:天枠とは、メーカー標準天 井のアクリルカバー以外の天井面の事でしょう か、かご出入口上部の幕板の事でしょうか。 EV-06、EV-14:回生電力標準装備の場合は遮断装置 の設置が必要でしょうか。 EV-06、EV-14:かご内一般用操作盤内の位置表示 を、１号機は｢コンコース｣「ホーム」「地上」、 ２号機は｢コンコース｣「ホーム」とし、メーカー 標準の液晶表示として宜しいでしょうか。 EV-08、EV-16:既設機械室の撤去機器につきまし て、機械室床に一部埋設されているパワーユニッ トや制御盤類の架台等は残置と考えて宜しいでし ょうか。 共通仕様書及び設計図に定める寸法「W:200× H:1300」以上とします。 設計図に示すとおり、ステンレス製ヘアライン仕 上げとします。 階床表記は、「数字及びアルファベット表記」で 良いものとします。なお、押ボタン付近には、「ホ ーム・改札階等」の名版を貼り付けるものとしま す。 起動回数の記録及び保存が可能であれば、メーカ ー標準の保守ツールによる確認で良いものとし ます。 メーカー標準天井のアクリルカバー以外の天井 面を示します。 本工事のエレベーター設備には、回生電力標準装 備を含みません。 かご内一般用操作盤内の位置表示は、メーカー標 準の液晶表示で良いものとします。 架台等については、露出部分までの撤去としま す。

39 40 41 42 EV-08、EV-16:既設機械室の機器撤去後の床補修工 事を本工事とした場合、床の防塵塗装は必要でし ょうか。 AE-01～AE-12:図番 AE-01～AE-12 の内容の電気工 事は、別途電気工事と考えて宜しいでしょうか。 配置予定の現場代理人の常駐期間は実質工期（エ レベーターの撤去開始から検査完了まで）と考え てよろしいでしょうか。 配置予定の主任技術者及び現場代理人のコリンズ 登録期間は実質工期（エレベーターの撤去開始か ら検査完了まで）と考えてよろしいでしょうか。 不要とします。 AE-01～AE-12 の内容の電気工事は、本工事に含 みます。 現場常駐期間は実質工期となりますが、契約後に 協議とします。 実質工期ではなく契約工期となりますが、契約後 に協議とします。
