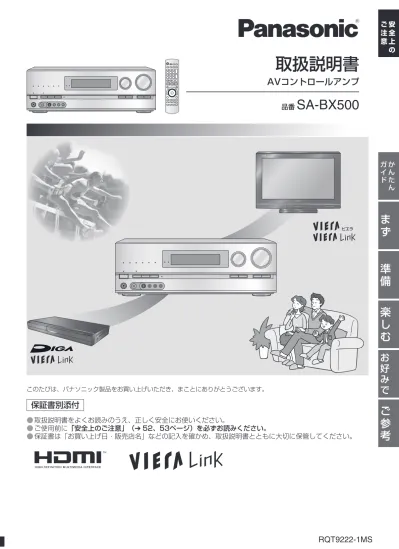

RQT9222-1MS
取扱説明書
AVコントロールアンプ
品番
SA-BX500
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。保証書別添付
●
取扱説明書をよくお読みのうえ、正しく安全にお使いください。
●
ご使用前に「安全上のご注意」（
➔ 52、53ページ）を必ずお読みください。
●
保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。
か
ん
た
ん
ガ
イ
ド
準
備
楽
し
む
お
好
み
で
ま
ず
ご
参
考
5#$:436/5 KPFF 5#$:436/5 KPFF ඦᓟ ඦᓟ2
RQT9222ホームシアターが簡単に楽しめる！
接
続
設
定
ビ
エ
ラ
リ
ン
ク
︵
Ｈ
ＤＭＩ
︶
今までは…
ＳA-BX500では!!
今までは…
スピーカーごとにＳA-BX500では!!
手動で設定ビエラリンク（HDMI）対応のテレビ（ビエラ）とレコーダー（ディーガ） を接続すると…
何本もの ケーブルが必要 ワンタッチ操作でホームシアターが楽しめる！（➔ 30、31ページ） 複数の操作が必要だったホームシアター 自動スピーカー設定で、 簡単にスピーカー設定 ができる！ (➔ 22、23ページ) ＨＤＭＩケーブル2本と 光デジタルケーブル 1本で簡単接続！ (➔ 10、11ページ)接続したすべてのスピーカーから音を出そう！！
1
2
3
4
テレビをサラウンドで
楽しむにはどうしたら
いいのかな。
テレビは2チャンネルの
ステレオ音声だから、
フロントスピーカーから
しか音が出ないんだ。
やった！！
テレビをサラウンド音声で
楽しめるね。
本体の や
リモコンの
を押すとサラウンドに
なるんだって。
（
➔ 26、27ページ）
接続も設定も したよ 音楽 映画 ＳＦＣ NEO : 6 サラウンド PL x ※ 他の接続もできま す。3
RQT9222まず
ホームシアターが簡単に楽しめる！ ... 2
付属品 ... 4
各部のはたらき ... 4
かんたんガイド
ステップ 1
スピーカーを設置する ... 7
ステップ 2
スピーカーを接続する ... 8
ステップ 3
HDMIケーブルでテレビ、ブルーレイディスク/
DVDレコーダーを接続する ... 10
ステップ 4
DVDやテレビを見る ... 12
準備
接続する ... 14
基本の接続 ...14 HDMI端子のある機器を接続する ...14 映像・音声端子に接続する（HDMI端子のない機器を接続する） ...15 Ｓ映像・音声端子に接続する ...16 Ｄ端子（コンポーネント端子）・音声端子に接続する ...17 その他の接続 ...18 アナログ音声を楽しむ ...18 高音質なアナログ音声を楽しむ（アナログ8CH接続） ...18 CDプレーヤーを接続する ...18 録音や録画をする場合の接続 ...19 ビデオカメラなどを接続する ...19 その他のスピーカーの接続 ...20 バイワイヤー対応のスピーカーを接続する ...20 2組目のフロントスピーカー（スピーカーB）を接続する ....20 SH-FX70を使用する ...21 ラジオのアンテナを接続する ...21測定マイクを使って自動的にスピーカー設定をする ... 22
楽しむ
再生する ... 24
基本の再生 ...24 SH-FX70でサラウンドスピーカーなどをワイヤレスにする ...25 SH-FX70を2台使用して、7.1チャンネル再生をする ....25 ワイヤレスのスピーカーを別の部屋などで使用する ....25 スピーカーBを使う ...25 アナログ8CH接続した場合の再生 ...25 テレビのスピーカーだけで楽しむ ...25 7.1チャンネルバーチャルサラウンド再生を楽しむ ...25お好みで
テレビやDVDなどをサラウンド音声で聞く ... 26
Dolby Pro Logic /NEO:6/ SFC（Sound Field Control） ...26
リモコンで操作する音質・音場効果 ... 28
Dolby Pro Logic の “MUSIC ” をさらに調整する ...28
NEO:6 の“MUSIC ”をさらに調整する ...28
便利な機能 ... 29
スピーカーの音量調整をする ...29 一時的に音を消す ...29 情報を表示させる ...29ビエラリンク（HDMI）を使う ... 30
ホームシアターをワンタッチ操作で楽しむ ...31サウンドメニューを使う ... 32
スピーカーのレベルを調整する ...32 低域の調整をする ...32 高域の調整をする ...33 音量バランスの調整をする ...33 二重音声を切り換える ...33 小音量でも聞きやすくする ...33 ウィスパーモードサラウンドを使用する ...33アンプの設定をする ... 34
基本操作 ...34 表示部の明るさを調整する ...35 おやすみタイマーを使用する ...35 スピーカーの有無とサイズを設定する ...35 距離の設定をする ...35 低域フィルターの設定をする ...36 自動スピーカー設定を変更する ...36 購入時の状態に戻す ...36 極性を自動補正しない設定にする ...36 設定された周波数特性の高域を補正する ...36 バイワイヤー接続の設定をする ...36 スピーカーのインピーダンス設定をする ...36 入力端子の割り当てを変更する ...37 サラウンドスピーカーの設置位置を設定する ...37 ワイヤレススピーカーの設定をする ...37 入力信号の判別方法を切り換える ...37 外部入力端子に接続した機器の音量を大きくする ...37 本機の電源「切」時の消費電力を下げる（省待機電力モード） ...38 ビエラリンク（HDMI）を使わない設定にする ...38 アッテネーターを切り換える ...38 音声を遅らせて映像とのズレを補正する ...38 音量値の表示を数値に変更する ...38 購入時の状態（初期設定）に戻す（RESET 機能） ...38ヘッドホンを使う ... 39
録音・録画 ... 39
リモコンでテレビやDVDレコーダーなどを操作する .... 40
テレビを操作する ...40 ケーブルテレビを操作する ...40 2つ以上の当社製機器（ミニコンやAVアンプなど） をお使いの場合 ...40 ブルーレイディスク/DVDレコーダーを操作する ...41 ブルーレイディスク/DVDプレーヤーを操作する ...42 リモコンコードを入力して他の機器を操作する ...43ラジオを聞く ... 44
放送局を記憶させて聞く ...44 自動で記憶させる（オートメモリー） ...44 手動で記憶させる（マニュアルメモリー） ...44 メモリーした放送局を聞く ...44 周波数を合わせて放送局を選ぶ ...45 ラジオ受信中に雑音が多いとき ...45ご参考
その他の情報 ... 46
用語解説 ... 48
仕様 ... 49
こんな表示が出たら ... 49
故障かな!? ... 50
Q&A（よくあるご質問） ... 51
お手入れ ... 51
保証とアフターサービス（よくお読みください） .... 54
さくいん ... 裏表紙
の
か
ん
た
ん
ガ
イ
ド
準
備
楽
し
む
お
好
み
で
ま
ず
ご
参
考
4
