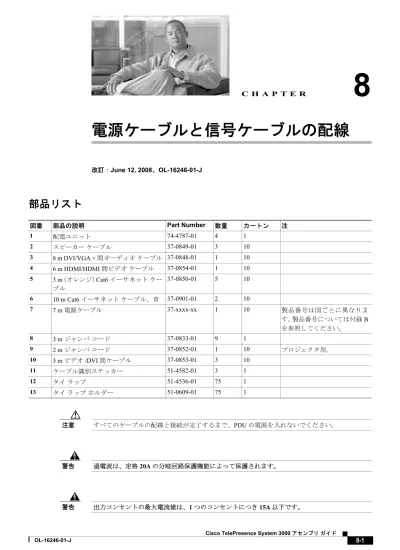

電源ケーブルと信号ケーブルの配線
改訂：June 12, 2008、OL-16246-01-J部品リスト
注意 すべてのケーブルの配線と接続が完了するまで、PDU の電源を入れないでください。 警告 過電流は、定格 20A の分岐回路保護機能によって保護されます。 警告 出力コンセントの最大電流値は、1 つのコンセントにつき 15A 以下です。 図番 部品の説明 Part Number 数量 カートン 注 1 配電ユニット 74-4787-01 4 1 2 スピーカー ケーブル 37-0849-01 3 10 3 8 m DVI/VGA + 間オーディオ ケーブル 37-0848-01 1 10 4 6 m HDMI/HDMI 間ビデオ ケーブル 37-0854-01 1 10 5 3 m（オレンジ）Cat6 イーサネット ケー ブル 37-0850-01 5 10 6 10 m Cat6 イーサネット ケーブル、青 37-0901-01 2 10 7 7 m 電源ケーブル 37-xxxx-xx 1 10 製品番号は国ごとに異なりま す。製品番号については付録 B を参照してください。 8 3 m ジャンパ コード 37-0833-01 9 1 9 2 m ジャンパ コード 37-0852-01 1 10 プロジェクタ用。 10 3 m ビデオ /DVI 間ケーブル 37-0853-01 3 10 11 ケーブル識別ステッカー 51-4582-01 3 1 12 タイ ラップ 51-4536-01 75 1 13 タイ ラップ ホルダー 51-0609-01 75 1注意 適切な PDU へのさまざまな電源ケーブルの配線を補正することは、Cisco TelePresence System 3000 の組み立てを安全かつ確実に行う上で非常に重要です。各 PDU は、電気コンポーネントがすべて 適切に設置されたときに回路に過負荷が発生するのを防ぐため、異なる 20A 回路に配線されます。 PDU は、次の表に定められている適切な壁面コンセントに差し込んでください。 ステップ 1 左アクセサリ キャビネットに、2 つの左配電ユニット（PDU）を取り付けます。 各アクセサリ キャビネットの片方の側壁には、PDU を 2 つ取り付けるためのネジ穴があり、もう 片方の側壁には PDU を 1 つ取り付けるためのネジ穴があります。それぞれの扉が横に開くように キャビネットが正しく配置されている場合、右キャビネットの PDU を 1 つ取り付ける側と、左キャ ビネットの PDU を 2 つ取り付ける側が、それぞれ背後の壁に面します。 左 PDU 1 （左アクセサリ キャビネットにあります） 左 20A AC 壁面コンセント 左 PDU 2 （左アクセサリ キャビネットにあります） 中央左 20A AC 壁面コンセント 右 PDU （右アクセサリ キャビネットにあります） 中央右 20A AC 壁面コンセント テーブル PDU （中央テーブル部の下側のプロジェクタ上部にあります） 右 20A AC 壁面コンセント

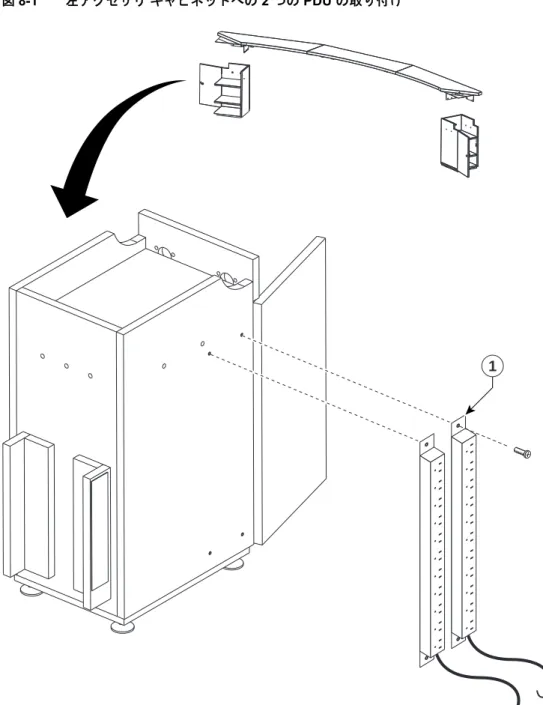

図8-1 左アクセサリ キャビネットへの 2 つの PDU の取り付け
201182
ステップ 2 右アクセサリ キャビネットに、右 PDU を取り付けます。 各アクセサリ キャビネットの片方の側壁には、PDU を 2 つ取り付けるためのネジ穴があり、もう 片方の側壁には PDU を 1 つ取り付けるためのネジ穴があります。それぞれの扉が横に開くように キャビネットが正しく配置されている場合、右キャビネットの PDU を 1 つ取り付ける側と、左キャ ビネットの PDU を 2 つ取り付ける側が、それぞれ背後の壁に面します。 図8-2 右アクセサリ キャビネットへの右 PDU の取り付け 1 201183
ステップ 3 中央プライバシー パネルに、中央 PDU を取り付けます。
図8-3 中央プライバシー パネルへのテーブル アセンブリ PDU の取り付け
（注） PDU の電源ケーブルは、右側から伸ばすようにしてください。
1
ステップ 4 テーブル脚部フォーム バンパーの入出力モジュール、およびプロジェクタの電源ケーブルを配線し ます。 図8-4 入出力モジュールおよびプロジェクタの電源ケーブルの配線 （注） テーブル脚部の入出力モジュールから伸びる 6 本のジャンパ コードは、中央 PDU に配線します。 ヒント テーブル脚部のジャンパ コードをテーブル PDU に接続する前に、各コードにラベルを付けてくだ さい（たとえば「外側左電源」や「内側右電源」など）。 201204 TelePresence 3 DEF 6 MNO 9 WXYZ # 2 ABC 5 JKL 8 TUV 0 OPER 1 4 GHI 7 PQRS CISCO IP PHONE7970 䊁䊷䊑䊦⣉ㇱ䈱㔚Ḯ䉬䊷䊑䊦 䊒䊨䉳䉢䉪䉺䈱㔚Ḯ䉬䊷䊑䊦 8 9
ステップ 5 テーブル アセンブリからの信号ケーブルを配線します。 図8-5 テーブル アセンブリからの信号ケーブルの配線 （注） テーブル脚部の信号ケーブルは、他の信号ケーブルとともにディスプレイ構造の背後に配線しま す。ただし、コーデックとの接続は行わないでください。 201191 TelePresence 3 DEF 6 MNO 9 WXYZ # 2 ABC 5 JKL 8 TUV 0 OPER 1 4 GHI 7 PQRS CISCO IP PHONE7970 䊁䊷䊑䊦⣉ㇱ䈱ାภ䉬䊷䊑䊦 IP Phone 䈱ାภ䉬䊷䊑䊦 䊙䉟䉪䈱ାภ䉬䊷䊑䊦 䊒䊨䉳䉢䉪䉺䈱ାภ䉬䊷䊑䊦 VGA ㄝ䉬䊷䊑䊦 5 5 4 3
ステップ 6 Cisco Unified IP Phone とプロジェクタを信号ケーブルで接続します。
図8-6 Cisco Unified IP Phone とプロジェクタのケーブル配線
（注） VGA 周辺ケーブルはフリー ハンギング タイプのケーブルで、中央テーブル部に取り付けられる VGA モジュール内に配置されます。 ヒント ケーブルをコーデックに接続する前に、各ケーブルにラベルを付けてください（たとえば「左マイ ク」や「中央マイク」など）。 IP Phone 䈱ାภ䉬䊷䊑䊦 VGA ㄝ䉬䊷䊑䊦 204168 TelePresence 3DEF 6 MNO 9WXYZ # 2 ABC 5JKL 8TUV 0OPER 1 4GHI 7PQRS CISCO IP PHONE7970 6 6 4
ステップ 7 スピーカー ケーブルを接続します。
図8-7 スピーカーのケーブル配線
（注） 図8-7 は、Cisco TelePresence System 3000 の背面図です。この図では、左右が逆になっています。
ヒント ケーブルをコーデックに接続する前に、各ケーブルにラベルを付けてください（たとえば「左ス ピーカー」や「中央スピーカー」など）。
201190
ステップ 8 照明アセンブリ ケーブルを接続します。
図8-8 照明アセンブリのケーブル配線
（注） 図8-8 は、Cisco TelePresence System 3000 の背面図です。この図では、左右が逆になっています。
ヒント 照明器具の電源ケーブルを PDU に接続する前に、各ケーブルにラベルを付けてください（たとえ ば「5 フィート左照明」や「4 フィート右照明」など）。
ステップ 9 プラズマ ディスプレイ ケーブルを接続します。
図8-9 プラズマ ディスプレイのケーブル配線
（注） 図8-9 は、Cisco TelePresence System 3000 の背面図です。この図では、左右が逆になっています。
ヒント ケーブルをコーデックまたは PDU に接続する前に、各ケーブルにラベルを付けてください。
ステップ 10 カメラ アセンブリ ケーブルを接続します。
図8-10 カメラ アセンブリのケーブル配線
（注） カメラのイーサネット ケーブルおよびビデオ ケーブルの配線や結束を行うと、カメラ クラスタが 無線周波数干渉を起こすことがあります。イーサネット ケーブルおよびビデオ ケーブルは個別に 配線した上で、ケーブル タイでフレームの反対側に固定しておくことをお勧めします。
図8-10 は、Cisco TelePresence System 3000 の背面図です。この図では、左右が逆になっています。
ヒント ケーブルをコーデックに接続する前に、各ケーブルにラベルを付けてください。 RJ45
HDMI 201188
10 5
ステップ 11 コーデック信号ケーブルを接続します。
図8-11 コーデック信号ケーブルの配線
（注） 図8-11 は、Cisco TelePresence System 3000 の背面図です。この図では、左右が逆になっています。
5 5 6 6 201189 ഥ䊎䊂䉥ജ 䉦䊜䊤 IP Phone 䊈䉾䊃䊪䊷䉪 Ꮐ ฝ ഥ 䊙䉟䉪 䊄䉨䊠䊜䊮䊃㩷䉦䊜䊤 Ꮐ䉮䊷䊂䉾䉪 ฝ䉮䊷䊂䉾䉪 ਛᄩ 䊂䉞䉴䊒䊧䉟ഥ䊎䊂䉥ജ 䉴䊏䊷䉦
ステップ 12 コーデック電源ケーブルを接続します。

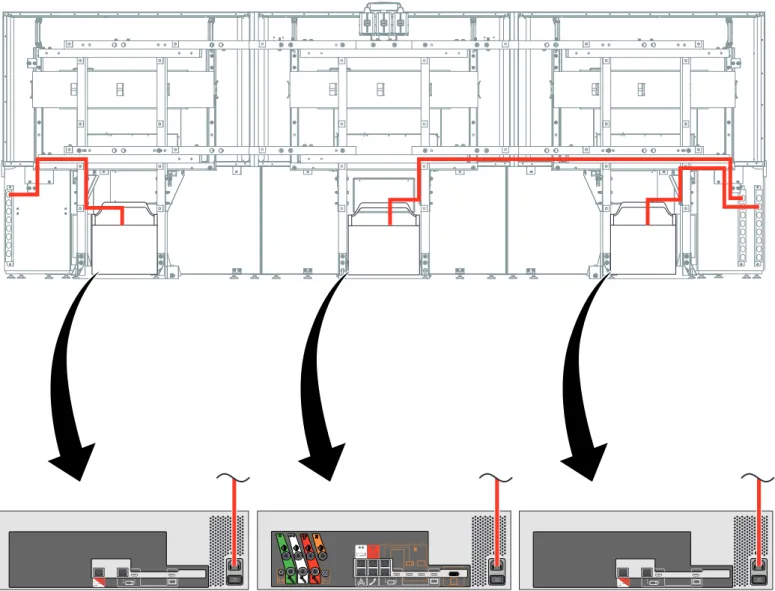

図8-12 コーデック電源ケーブルの配線
初期設定
Cisco TelePresence の取り付けを完了するため、『Cisco TelePresence System Administrator's Guide』の 手順に従って初期設定を実行してください。
