Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル 61
日常の保守操作の実施
この章では、TRACE 1300/TRACE 1310 モジュールの日常の保守操作を実施する手順 について説明します。GC の良好な動作状態を維持することでラボの生産性が向上し、 機器を最大限に活用することができます。 目次 • はじめにお読みください • メンテナンス用品と工具 • GC の電源投入 • TRACE 1300/TRACE 1310 の停止 • 機器の外部洗浄 • カラムの交換 • SSL インジェクターの保守 • SSLBKF インジェクターの保守 • PTV インジェクターの保守 • PTVBKF インジェクターの保守 • FID の保守 • NPD の保守 • TCD の保守 • ECD の保守2
はじめにお読みください
はじめにお読みください
通常、本機器の保守点検は、全保証期間にわたりサーモフィッシャーサイエンティ フィックの認定技術員が行います。保証期間終了後については、プログラム済みの保 守契約にの規定に準じます。詳しくは、サーモフィッシャーサイエンティフィックの 最寄りの事業所もしくは販売代理店までお問い合わせください。 警告 万一、技術上の理由で機械部品を扱う必要が生じ、危険な (可動部品、高電 圧コンポーネントなどの) 操作が伴う可能性がある場合は、必ずサーモフィッ シャーサイエンティフィックの認定テクニカルサポートにご連絡ください。可動 部品を取り扱うには工具が必要になる場合があります。また、関係する取り外し 可能な保護カバーに、オペレーターが本機器の付属ドキュメントに記載されてい る警告に注意を払うように促す警告シンボルマークが付いている場合があります。 このような場合、テクニカルサポートへの連絡が必要です。どうしてもオペレー ターが作業を実行する必要がある場合、そのオペレーターが当該保守操作を実施 する十分なトレーニングを受けていることが必要です。 分析中のサンプルの量と種類にもよりますが、日常の保守操作が必要な TRACE 1300/TRACE 1310 のコンポーネントはわずかしかありません。当然ながら、使用頻度 の高い機器は、まれにしか使用されない機器よりも多くの保守が必要になります。 • 外部洗浄 — GC が汚れている場合は、洗浄の必要があります。 • カラム — 分析性能が劣化し、トラブルシューティングでカラムの保守が必要な ことが示された場合は、カラムの交換が必要なことがあります。この場合は、カ ラムの端を切って短くするか、カラム自体の交換が必要になるかもしれません。 • インジェクターモジュール — インジェクターモジュールの取り付け、交換、保 守が必要な場合があります。 • 検出器モジュール — 検出器モジュールの取り付け、交換、保守が必要な場合が あります。 TRACE 1300/TRACE 1310 のその他の多くのコンポーネントは日常の保守操作が不要 ですが、機器に問題がある場合には交換が必要になることもあります。この章に記載 されていないコンポーネントの交換については、第 4 章「Advanced Troubleshooting」 を参照してください。Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル 63 重要 火傷を防ぐため、すべての保守操作は低温時に実施する必要があります。そのた め一連の操作を始める前に、GC オーブン、インジェクター、および検出器を室 温まで冷却し、その後、ガス供給を停止してください。 これらの操作は手動で、または [Maintenance] キーを押して、実行することがで きます。詳しくは、TRACE 1300 and TRACE 1310 User Guide を参照してください。 保守操作が終了したら、GC の通常の動作条件を復元してください。 インジェクターの保守 保守するインジェクターを開く前に、キャリアガスをオフに設定し、キャリア圧 力がゼロになるまで待ちます。 オートサンプラーがある場合: インジェクターモジュールからオートサンプラーを離して、周りに空間を確保し ます。 • AI 1310/AS 1310 - AI 3000/AS 3000 が取り付けられている場合は、サンプラー のサポートプレートを外側に引きます。 • TriPlus または TRiPlus RSH が取り付けられている場合は、スタンバイタレッ トの位置がインジェクターモジュールまたは検出器モジュールの保守のじゃ まになっていないか確認します。じゃまになっている場合は、タレットの位 置を変えます。
メンテナンス用品と工具
メンテナンス用品と工具
TRACE 1300/TRACE 1310 の日常の保守操作を実施するには、以下の用品と工具が必要 です。 • オープンエンドレンチ、1/4 インチ、5/16 インチ、1/8 インチ • マイナスドライバー • 5.5 x 25 mm マイナススタッビドライバー • カラムカッター、ウェーハ (5181-8836、4/pk) • T20 トルクスドライバー • T10 トルクスドライバー • T6 トルクスドライバー • 3 mm 六角レンチ• 電子流量計 (Thermo Scientific GFM Pro Flowmeter または同等品)
• 電子リーク検出器 (Thermo Scientific GLD Pro または同等品)
• ピンセット (または極先細プライヤー) もしくは鉗子 • 耐熱手袋 (高温部品取扱用)
ステンレス製コンポーネントの洗浄
ステンレス製コンポーネントの洗浄には、以下のものが必要です。 • アセトン、試薬グレード (または他の適合する極性溶媒) • 酸化アルミニウム研磨粉、600 番 • 綿棒 • 純水 • 中性洗剤 (Alconox、Micro、または同等品) • 乾燥したクリーンガス (窒素またはヘリウム) • 糸くずの出ないパウダーフリーの清潔な手袋、ラテックスまたはニトリル • 糸くずの出ない布 • 超音波洗浄器Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル 65
[Maintenance] ボタン
[Maintenance] ボタンを押すと、選択された加熱ゾーンが 60°C に冷却され、必要な 保守が可能になります。キャリアガスおよび検出器ガスは手動で停止する必要があり ます。 この機能では、以下の処理も自動的に実行されます。 • FID 検出器のフレームと燃料ガスをオフにします。 • NPD 検出器の熱イオン源、水素と空気のフローをオフにします。 • TCD 検出器のフィラメントをオフにします。GC の電源投入
1. GC カラムを取り付けます (69 ページの「カラムの交換」を参照)。 2. 供給ガスを開きます。 3. 電源ケーブルを GC の AC 入力コネクター (メインソケット) に差し込み、壁面コ ンセントと接続します。図 61 を参照してください。 4. 必ず、キャリアガスがカラム内を流れ、検出器ガスが検出器内を流れるようにし ます。 5. 外部モジュールがある場合は、電源ケーブルを各外部モジュールの前面にある AC 入力コネクターに差し込み、壁面コンセントと接続します。 図 61. GC 電源投入 120 VAC または 230 VAC の電源ラベル 電源スイッチ [ON] 位置 AC 入力コネクターGC の電源投入 6. 機器の背面にある電源スイッチを [I] のマークの [ON] 位置 (上) に切り替えて、 GC の電源を投入します。 a. TRACE 1300 — GC の電源を投入するとステータスパネルのすべての LED が 同時に点灯し、その後 [Power] ランプは緑色で点灯し続け、他のすべてのラ ンプは消灯します。GC がスタンバイステータスになります。図 62 を参照し てください。 図 62. GC 電源投入時の TRACE 1300 ステータスパネル . 電源オンステータス スタンバイステータス b. TRACE 1310 — タッチスクリーンに表示されるメインメニューを確認します。 図 63 を参照してください。 図 63. TRACE 1310 タッチスクリーン 7. コンピュータにインストールされているクロマトグラフィーデータシステムを開き ます。 8. 分析パラメーターを設定します。
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル 67
TRACE 1300/TRACE 1310 の停止
1. GC の温度を下げます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 2. カラムの交換や GC の保守操作を実施する予定がない場合は、インジェクターの 温度を下げる必要はありません。 3. タンクのキャリアガス供給をオフにします。 4. 機器の背面にある電源スイッチ (ブレーカー) を [O] のマークの [OFF] 位置に切り 替えます。図 64 を参照してください。 図 64. GC 電源切断 電源スイッチ [OFF] 位置 AC 入力コネクター 5. 残りのすべての機器の電源を切断します。 a. オートサンプラー (ある場合) の電源は、主電源スイッチをオフに切り替える か、電源ケーブルを AC 入力コネクターと壁面コンセントから引き抜いて切断 します。 b. 各外部モジュール （ある場合） から電源ケーブルを引き抜きます。機器の外部洗浄
機器の外部洗浄
TRACE 1300/TRACE 1310 の通常の使用によって、機器の表面が汚れる場合がありま す。 警告 お客様の責任において、運転および保守中に危険な液体や物質が GC 内部に しみ込まないようにしてください。 溶媒は使用しないでください。電子部品の上に洗剤等をスプレーしないでください。 機器の外部を洗浄するには: 1. GC をスタンバイ状態にします。 2. [Maintenance] ボタンを押して GC の温度を下げるか、加熱ゾーンを手動でオフ に切り替えます。 3. GC の電源を切ります。 a. 機器の背面にある電源スイッチ (ブレーカー) を [O] のマークの [OFF] 位置に 切り替えます。 b. 電源ケーブルを GC の背面にある AC 入力コネクターと壁面コンセントから引 き抜きます。 4. 石けんと水の溶液または表面を傷つけない家庭用洗剤を使って、機器の外部を洗 浄します。 • 機器の背面を洗浄するときは特に注意を払ってください。洗剤等をスプレー するのではなく、その液体をしみ込ませた布を使って洗浄します。 • 使用する洗剤等が機器内部にしみ込まないように、特に背面パネルの網目状 の部分を洗浄するときは気を付けてください。 • 洗浄に使用した物質や分析に付した物質が機器内部に侵入した疑いがある場 合は、直ちに機器を停止し、認定カスタマーサポートエンジニアに適切な処 置を依頼してください。関係する物質の性質をサービスエンジニアに詳しく 知らせる必要があります。万一、有害物質を機器の表面にこぼしたり、内部 にしみ込ませてしまったときは、当該物質の製品安全データシートに記載さ れている手続きに従って、こぼれた箇所を洗浄してください。 5. 清潔な布で水分を拭き取って乾かします。 6. GC の電源を入れます。 a. 電源ケーブルを GC の背面にある AC 入力コネクターに差し込み、壁面コンセ ントと接続します。 b. 電源スイッチ (ブレーカー) を [I] のマークの [ON] 位置に切り替えます。 c. インジェクター、検出器、および GC の通常の動作条件を設定します。Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル 69
カラムの交換
分析性能が劣化し、トラブルシューティングでカラムの保守が必要なことが示された 場合は、カラムの交換が必要なことがあります。この場合は、カラムの端を切って短 くするか、カラム自体の交換が必要になるかもしれません。 カラムを交換するには: 注 サンプルを分析している場合は、取り込みを停止します。 警告-火傷の危険: インジェクターおよびオーブンは熱くなっていることがあります。 室温にまで冷ましてから触れるようにしてください。 1. 現在のカラムを取り外します。 a. [Maintenance] ボタンを押して GC を冷却します。 b. 目的のインジェクターのキャリアガスおよび検出器ガスをオフに設定し、 キャリア圧力がゼロになるまで待ちます。 c. GC の前面ドアを開きます。 d. インジェクターと検出器のナットを緩めて外し、カラムを取り外します。 e. カラムをカラムラックと GC から取り外します。 2. 新しいカラムを取り付けます。 a. 新しいカラムをオーブン内部にあるカラムラックの 2 本のアームに合わせま す。 3. 新しいカラムを GC 内部のインジェクターにつなぎます。 a. カラムの端をインジェクターと検出器に簡単に接続できるように、カラムの 巻き癖を十分に取ります。 注 カラムおよびインジェクターフェラルを取り扱う際は、糸くずの出な いパウダーフリーの清潔な手袋を使用してください。 b. メタノールに浸したティッシュでカラムを 100 mm (4 インチ) くらいまで拭き ます。 c. カラムを適切なインジェクター固定用ナットおよびフェラルに挿入します (開口 端を上)。M4 固定用ナットを使用している場合は、サイドカット部を通してカ ラム上でずらしてください。メタノールに浸したティッシュでカラムをもう一 度拭きます。 d. カラムカッターを使用してカラムの端から約 1 cm (0.4 インチ) のところに切り 込みを入れ、カラムを折ります。拡大鏡を使って、まっすぐ滑らかな切り口 になっているかどうか確認します。必要に応じて作業を繰り返します。 ヒント インジェクター固定用ナットの前に、切れ込みのあるセプタムを カラムに通してずらしていくと、ナットとカラムの端の間の正しい距離 を簡単に測ることができます。 e. フェラル上端からカラム先端が適切な間隔(表 9 を参照)になるようにカラムの 位置を調整します。カラムの交換 表 9. SSL、SSLBKF、PTV、PTVBKF インジェクターのカラム挿入の深さ SSL インジェクター SSLBKF インジェクター PTV インジェクター PTVBKF インジェクター 5 mm (スプリットレス) 5 mm (スプリットレス) 30 mm 30 mm 10 mm (スプリット) 10 mm (スプリット) PTV がオンカラム インジェクターと して使用されてい る場合は、できる 限り底まで。 f. 切れ込みのあるセプタムをカラムに挿入して、固定用ナットを上記の位置に保 持します。固定用ナットをインジェクターに回し込みますが、まだ締め付けな いでください。 g. セプタムが固定用ナットの底に接触するようにカラムの位置を調整します。 固定用ナットがカラムをつかみ始めるまで、指を使って締めます。 h. 固定用ナットがカラムをつかみ始めてからさらに 4 分の 1 回転するまで、指 の力で締めます。 i. 切れ込みのあるセプタムをカラムから取り外します。 4. GC のパラメーターを設定します。 a. オーブンおよびインジェクターの温度を 50°C に設定します。 b. カラム流量計コネクターを使って、カラム内にフローがあることを確認しま す。流量計をお持ちでない場合は、カラムの出口をメタノールの小さいバイ アルに浸します。泡が出てきたら、カラム内にフローがあることがわかりま す。フローがない場合は、キャリアガスがオンになっていること、GC イン レットが加圧されていること、およびカラムが詰まっていないことを確かめ てください。それでもフローがない場合は、「Troubleshooting」のセクション を参照するか、テクニカルサポートにご連絡ください。 c. 10 分以上放置して、カラムをパージします。 5. カラムのリークチェックを行います。 a. タッチスクリーンのユーザーインターフェースを装備した GC では、 [Maintenance] メニューで [Leak Check] アイコンを選択します。それ以外の 場合は、該当する機能を選択して、クロマトグラフィーデータシステムから リークチェックを実行します。 b. リークチェックを起動して操作を開始します。選択したインジェクターのス プリットバルブとパージバルブが自動的に閉じ、インジェクターがリーク チェック設定ポイントまでキャリアガスで加圧されます。 c. システムが圧力を 1 分間監視します。圧力の低下が最大許容感度値の範囲内 だった場合は、リークチェックに合格します。 リークチェックに合格しなかった場合は、リーク検出器を使用してリークの 原因を突き止め、解決してください。 ヒント リークの原因として、カラム流量計コネクターのフィッティング をしっかり締めていないことが考えられます。ほかの箇所を見る前にこの フィッティングをチェックすることをお勧めします。
71
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
6. キャリアガスフローを校正します (カラム評価)。 a. キャピラリーカラムの端をカラム流量計コネクターの流量計部に注意深く押 し込みます。図 65 を参照してください。 図 65. カラム流量計コネクター A B C 流量計へ b. 流量計をカラム流量計コネクターの専用フィッティングにつなぎます。 c. タッチスクリーンのユーザーインターフェースを装備した GC では、 [Configuration] メニューで [Back Column] または [Front Column] アイコ ンを選択します。それ以外の場合は、該当する機能を選択して、クロマトグ ラフィーデータシステムからカラム評価を実行します。 d. カラムを選択し、カラムの物理的特性を入力します。 e. プレカラム/ポストカラムがある場合は、対象のカラムと同じ条件で使用可能 なプレカラム/ポストカラムの長さおよび内径を設定します。メニューの末尾 に 2 行追加されます。 f. システムが、カラムの物理特性に従って、関連するカラム K 値を計算および 表示します。 注 結果の再現性を最大にするため、より詳細なカラム評価を実施すること を強くお勧めします。ただし、以下の手順は推奨されるものの、必須ではあ りません。 g. カラム評価を開始します。所定の操作の終了時に、評価が正常に実行された ことを示すメッセージが表示されます。 h. 15 m、内径 0.25 mm カラムに対して予想される K 値はおよそ 0.7 ～ 0.9 です (30 m、内径 0.25 mm カラムでは 1.3 ～ 2.0)。カラム評価で、K 値がこの範囲 内にある、または直前に保存された値から 0.1 単位以内にあるとの報告が得ら れない場合は、リーク検出器を使用してカラムにリークまたは破損がないか チェックします。K 値はカラムの被測定抵抗です。低すぎる K 値は、システ ム内部のリークを示している可能性があります。一方、高すぎる K 値は、目 詰まりの存在を示している可能性があります。 7. カラム流量計を取り外します。 a. カラム流量計コネクターからカラムを取り外します。 b. フィッティングを含む透明のプラスチック製部品をオーブンから取り外して、 とっておきます。 c. GC のドアを閉めます。
カラムの交換 8. カラムのコンディショニングを実施します。 カラムは、検出器に挿入する前にコンディショニングする必要があります。 カラムのコンディショニングは、プログラムされた温度に加熱したカラム内に キャリアガスのフローを通して行います。詳細は、カラム製造元の取扱説明書に 記載されています。 万一、カラムコンディショニング手順が定められていないカラムの場合は、最終 温度をカラムの推奨最大温度より最大で 10°C ～ 20°C 低く設定して、カラムのコ ンディショニングを行ってください。 注意 カラムのコンディショニングを実施するときは、検出器のコンタミネー ションを防ぐため、カラムをインジェクターのみにつなぎ、カラムの出口はどこ にもつながないでください。 コンディショニング用のキャリアとして水素を使用しないでください。オーブン 内に排気されるおそれがあり、爆発の危険が生じます。 a. 製造元が推奨する低速温度プログラムを実行します。 装置の損傷:カラム製造元の最大動作温度を絶対に超えないようにしてください。 9. カラムを GC 内部の検出器につなぎます。 a. オーブンの温度を 30°C まで下げて冷まします。 警告-火傷の危険:インジェクター、検出器、オーブン、およびトランスファーライ ンは熱くなっていることがあります。室温にまで冷ましてから触れるようにして ください。 カラムの端をインジェクターと検出器に簡単に接続できるように、カラムの巻き癖を 十分に取ります。 注 カラムおよびインジェクターフェラルを取り扱う際は、糸くずの出な いパウダーフリーの清潔な手袋を使用してください。 b. メタノールに浸したティッシュでカラムを 100 mm (4 インチ) くらいまで拭き ます。 c. カラムカッターを使用してカラムの端から約 2.5 cm (1 インチ) のところに切り 込みを入れ、カラムの出口を折ります。拡大鏡を使って、まっすぐ滑らかな 切り口になっているかどうか確認します。必要に応じて作業を繰り返します。 d. カラムを適切な検出器固定用ナットおよびフェラルに挿入します (開口端を 上)。メタノールに浸したティッシュでカラムをもう一度拭きます。 ヒント 検出器固定用ナットの前に、切れ込みのあるセプタムをカラムに 通してずらしていくと、ナットとカラムの端の間の正しい距離を簡単に測 ることができます。
73
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
表 10. FID、NPD、TCD、ECD 検出器のカラム挿入の深さ FID NPD TCD ECD カラムをできる限り深く挿入した後、約 2 mm 引き出します 23 mm i. FID、NPD、TCD の場合は、無理に深くまで挿入しないように注意しな がら、カラムを検出器に挿入します。固定用ナットを指の力で締めてから、 カラムを 2 ～ 3 mm 引き出します。固定用ナットをさらに 4 分の 1 回転締 めます。 ii. ECD の場合は、切れ込みのあるセプタムをカラムに挿入して、固定用 ナットを上記の位置に保持します。固定用ナットを検出器に回し込みます が、まだ締め付けないでください。セプタムが固定用ナットの底に接触す るようにカラムの位置を調整します。 固定用ナットがカラムをつかみ始めてからさらに 4 分の 1 回転するまで、 指の力で締めます。 切れ込みのあるセプタムをカラムから取り外します。 10. カラムの取り付けの終了。 a. GC の前面ドアを閉じます。 11. 動作条件を復元します。 a. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSL インジェクターの保守
SSL インジェクターの保守
このセクションでは、スプリット/スプリットレスインジェクターを保守する手順につ いて説明します。 モジュールとインジェクターのコンポーネントを図 66 と図 67 に示します。 図 66. スプリット/スプリットレスインジェクターモジュールのコンポーネント スプリットライン排気口 パージライン排気口 セプタムキャップ セプタムホルダー/ライナーキャップ リングナット キャリアガス ラインフィルター インジェクター本体 スプリットガス ラインフィルター 絶縁カバー ボトムフィッティング75
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル

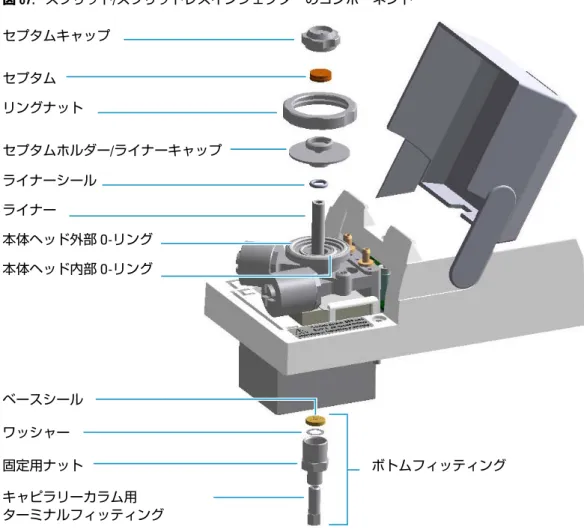

図 67. スプリット/スプリットレスインジェクターのコンポーネント セプタムキャップ セプタム リングナット セプタムホルダー/ライナーキャップ ライナーシール ライナー 本体ヘッド外部 O-リング 本体ヘッド内部 O-リング ベースシール ワッシャー 固定用ナット ボトムフィッティング キャピラリーカラム用 ターミナルフィッティング SSL インジェクターの定期保守に含まれる操作は以下のとおりです。 • SSL セプタムの交換 セプタムは、少なくとも注入 200 回ごとに、またはセプタムの損傷や摩損などの 問題が発生するたびに交換してください。 78 ページの「SSL セプタムの交換」を参照してください。 • SSL ライナーの洗浄または交換 ライナーに汚染物質、残留物、破損がないか、またライナーが正しく取り付けら れているかどうか確認します。実施した注入回数および注入したサンプルの性質 によっては、ライナーを交換する必要があります。ライナーの交換が必要なこと を示す一般的な兆候のなかで最も多いのは、クロマトグラム内に、とりわけ極性 化合物でピークのテーリングが表れることです。 80 ページの「SSL ガラスライナーの洗浄または交換」を参照してください。 ヒント ガラスライナーを交換するたびにセプタムも交換することをお勧めし ます。
SSL インジェクターの保守 ガラスライナーの交換または取り外しの際に、インジェクター内部でガラスが破 損するおそれがあります。その場合は、破損したライナーの残骸をインジェク ターから取り除く必要があります。たとえば、気化チャンバーの下のほうにガラ スの破片が落ちている可能性があります。 82 ページの「SSL の破損したライナーの交換」を参照してください。 • キャリアガスラインおよびスプリットラインの活性炭フィルターの交換 注入された溶媒の総量によっては、活性炭フィルターの交換が必要です。 84 ページの「SSL キャリアラインおよびスプリットラインのフィルターの交換」 を参照してください。 • 本体ヘッド O-リングの交換 本体ヘッドの内部 (キャリアライン) および外部 (パージライン) O-リングにリーク がある場合は、交換する必要があります。 86 ページの「SSL 本体ヘッド O-リングの交換」を参照してください。 インジェクターの保守操作を行う前に、次の警告をお読みください。 警告 インジェクターのフィッティングが熱くなっているおそれがあります。火傷 を防ぐため、すべての操作は低温時に実施してください。そのため一連の操作を 始める前に、インジェクターを室温まで冷却する必要があります。 注意 有機溶剤を取り扱う際は、健康被害を防ぐため必ず対策を講じてください。 SSL インジェクターの保守に必要な用品 セプタム ピンセット ガラスライナー ライナーシール (O-リング) 超音波洗浄器 メタノール/アセトン 1:1 混合液 ベースシール (必要な場合) キャリアガスライン、スプリットガスラインの両方 またはいずれかの活性炭フィルター 本体ヘッド内部 O-リング 本体ヘッド外部 O-リング 1/8 インチレンチ
77
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
注 このセクションに記載されていないコンポーネントの保守または交換につい
ては、第 4 章「Advanced Troubleshooting」を参照してください。
• 「Baking-out Contaminants from SSL, SSLBKF, PTV, and PTVBKF Injectors」(172
ページ)
• 「Removing/Replacing an Injector Module」(173 ページ)
SSL インジェクターの保守
SSL セプタムの交換
セプタムを交換するには: 図 68. SSL インジェクター:セプタムの交換 セプタムキャップ セプタム セプタムホルダー 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. セプタムを交換します。 a. セプタムキャップを緩めて取り外します。 b. ピンセットを使ってセプタムをセプタムホルダーから取り外します。 c. セプタムに指を触れないように、ピンセットを使って新しいセプタムをセプ タムホルダーに挿入します。79
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
d. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元 します。セプタムキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 7. モジュールのフラップカバーを閉じます。 8. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 9. キャリアガスをオンに設定します。 10. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSL インジェクターの保守
SSL ガラスライナーの洗浄または交換
ガラスライナーを洗浄または交換するには:
図 69. SSL インジェクター:ガラスライナーの交換 セプタムキャップ リングナット セプタムを付けたままのセプタム ホルダー/ライナーキャップ ライナーシール (O-リング) ライナー 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。81
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
5. モジュールのフラップカバーを開きます。 6. インジェクターの上部の部品を取り外します。 a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. ライナーを取り外します。 a. ピンセットを使って、ライナーをライナーシール (O-リング) ごとインジェク ターから取り外します。 注意 取り外す際、ガラスライナーが破損しないように注意してください。気 化チャンバーの下のほうにガラスの破片が落ちてしまうおそれがあります。 ガラスライナーが破損した場合は、82 ページの「SSL の破損したライナーの 交換」を参照してください。 8. ライナーを交換または洗浄します。 • 新しいライナーを使用する場合は、ステップ 10 に進みます。 • 汚れたライナーを洗浄する場合は、ステップ 9 に進みます。 9. ライナーを洗浄します。 a. メタノール/アセトン混合液 (1:1) を満たした超音波洗浄器にライナーを入れま す。 b. 約 30 分間、ライナーを超音波処理します。 c. ピンセットを使ってライナーを洗浄器から取り出し、清潔な圧縮空気で乾かし ます。 10. ライナーを取り付けます。 a. ピンセットで新しい (または洗浄済みの) ライナーを保持しながら、新しいラ イナーシールをライナーに被せます。 b. ライナーをインジェクターに挿入し、インジェクターの底のほうに静かに押 し込みます。 11. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. セプタムキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 12. モジュールのフラップカバーを閉じます。 13. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元しま す。 14. キャリアガスをオンに設定します。 15. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSL インジェクターの保守
SSL の破損したライナーの交換
破損したライナーを交換するには: 図 70. SSL インジェクター:破損したライナーの交換 セプタムキャップ リングナット セプタムを付けたままのセプタム ホルダー/ライナーキャップ ライナーシール ライナー ベースシール ワッシャー 固定用ナット フェラル キャピラリーカラム固定用 ナット ボトムフィッティング キャピラリーカラム用 ターミナルフィッティング 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。83
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
6. インジェクターの上部の部品を取り外します。 a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. 破損したライナーを取り外します。 a. ピンセットを使って、破損したライナーの上部をライナーシールごとインジェ クターから取り外します。 8. インジェクターの下部の部品を取り外します。 a. オーブンの内部で、キャピラリーカラム固定用ナットを緩めて外し、分析カラ ムとフェラルをインジェクターの底部から取り外します。 b. 固定用ナットを緩めて、ワッシャーとベースシールごとインジェクターの底部 から外します。破損したライナーのガラスの破片がインジェクターから落ちて きます。 c. パイプクリーナーを使って、気化チャンバーからガラスくずを丁寧に取り除き ます。 9. インジェクターの下部の部品を取り付けます。 a. 分析カラムを取り付けます。 b. 固定用ナットを新しいワッシャーおよびベースシールと一緒に取り付けます (ベースシールは必要に応じて新しいものと交換します)。 10. 新しいライナーを取り付けます。 a. ピンセットで新しいライナーを保持しながら、新しいライナーシールをライ ナーに被せます。 b. ライナーをインジェクターに挿入し、インジェクターの底のほうに静かに押し 込みます。 11. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. セプタムキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に影 響するおそれがあります。 12. モジュールのフラップカバーを閉じます。 13. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元しま す。 14. キャリアガスをオンに設定します。 15. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSL インジェクターの保守
SSL キャリアラインおよびスプリットラインのフィルターの交換
キャリアガスラインおよびスプリットラインの活性炭フィルターを交換するには: 重要 フィルターの寸法は同じではありません。スプリットガスラインのフィル ターのほうが、キャリアガスラインのフィルターよりも大きくなっています。交 換する際に逆にしないように注意してください。二つのフィルターを同時に交換 する必要はありません。 図 71. SSL インジェクター:活性炭フィルターの交換 キャリアガスラインの活性炭 フィルター スプリットガスラインの活性炭 フィルター 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。85
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. フィルターを交換します。 a. フィルターを反時計方向に回して、台座から取り外します。 b. 新しいフィルターを時計方向に回して O-リングと一緒に台座に取り付けます。 7. モジュールのフラップカバーを閉じます。 8. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 9. キャリアガスをオンに設定します。 10. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSL インジェクターの保守
SSL 本体ヘッド O-リングの交換
本体ヘッド O-リングを交換するには: 図 72. SSL インジェクター:本体ヘッド O-リングの交換 本体ヘッド内部 O-リング (キャリアガスライン) 本体ヘッド外部 O-リング (パージガスライン) 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. インジェクターの上部の部品を取り外します。87
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. 本体ヘッド O-リングを交換します。 a. ピンセットを使って、本体ヘッドの内部および外部 O-リングを取り外し、新 しい O-リングに交換します。 8. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. インジェクターキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 9. モジュールのフラップカバーを閉じます。 10. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 11. キャリアガスをオンに設定します。 12. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSLBKF インジェクターの保守
SSLBKF インジェクターの保守
このセクションでは、バックフラッシュアプリケーション用のスプリット/スプリット レスインジェクターを保守する手順について説明します。 モジュールとインジェクターのコンポーネントを図 73 と図 74 に示します。 図 73. スプリット/スプリットレスバックフラッシュ用インジェクターモジュールのコンポーネ ント モジュールのフラップカバー スプリットライン排気口 パージライン排気口 セプタムキャップ セプタムホルダー/ライナーキャップ リングナット キャリアガスラインフィルター インジェクター本体 スプリットガスライン フィルター モジュールカバー 絶縁カバー ボトムフィッティング バックフラッシュライン89
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル

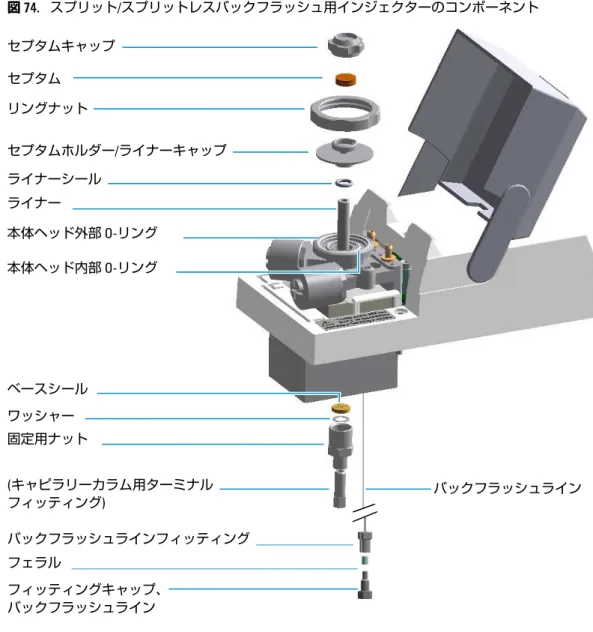

図 74. スプリット/スプリットレスバックフラッシュ用インジェクターのコンポーネント セプタムキャップ セプタム リングナット セプタムホルダー/ライナーキャップ ライナーシール ライナー 本体ヘッド外部 O-リング 本体ヘッド内部 O-リング ベースシール ワッシャー 固定用ナット (キャピラリーカラム用ターミナル フィッティング) バックフラッシュライン バックフラッシュラインフィッティング フェラル フィッティングキャップ、 バックフラッシュライン
SSLBKF インジェクターの保守 SSLBKF インジェクターの定期保守に含まれる操作は以下のとおりです。 • SSLBKF セプタムの交換 セプタムは、少なくとも注入 200 回ごとに、またはセプタムの損傷や摩損などの 問題が発生するたびに交換してください。 92 ページの「SSLBKF セプタムの交換」を参照してください。 • SSLBKF ライナーの洗浄または交換 ライナーに汚染物質、残留物、破損がないか、またライナーが正しく取り付けら れているかどうか確認します。実施した注入回数および注入したサンプルの性質 によっては、ライナーを交換する必要があります。ライナーの交換が必要なこと を示す一般的な兆候のなかで最も多いのは、クロマトグラム内に、とりわけ極性 化合物でピークのテーリングが表れることです。 94 ページの「SSLBKF ガラスライナーの洗浄または交換」を参照してください。 ヒント ライナーを交換するたびにセプタムも交換することをお勧めします。 ガラスライナーの交換または取り外しの際に、インジェクター内部でガラスが破 損するおそれがあります。その場合は、破損したライナーの残骸をインジェク ターから取り除く必要があります。たとえば、気化チャンバーの下のほうにガラ スの破片が落ちている可能性があります。 96 ページの「SSLBKF の破損したライナーの交換」を参照してください。 • キャリアガスラインおよびスプリットラインの活性炭フィルターの交換 その時に注入された溶媒の容量によっては、活性炭フィルターの交換が必要です。 98 ページの「SSLBKF キャリアラインおよびスプリットラインのフィルターの交 換」を参照してください。 • 本体ヘッド O-リングの交換 本体ヘッドの内部 (キャリアライン) および外部 (パージライン) O-リングにリーク がある場合は、交換する必要があります。 100 ページの「SSLBKF 本体ヘッド O-リングの交換」を参照してください。 インジェクターの保守操作を行う前に、次の警告をお読みください。 警告 インジェクターのフィッティングが熱くなっているおそれがあります。火傷 を防ぐため、すべての操作は低温時に実施する必要があります。そのため一連の 操作を始める前に、インジェクターを室温まで冷却する必要があります。 注意 有機溶剤を取り扱う際は、健康被害を防ぐため必ず対策を講じてください。
91
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
SSLBKF インジェクターの保守に必要な用品 セプタム ピンセット ガラスライナー ライナーシール (O-リング) 超音波洗浄器 メタノール/アセトン 1:1 混合液 ベースシール (必要な場合) キャリアガスライン、スプリットガスラインの両方 またはいずれかの活性炭フィルター 本体ヘッド内部 O-リング 本体ヘッド外部 O-リング 1/8 インチレンチ 注 このセクションに記載されていないコンポーネントの保守または交換について は、第 4 章「Advanced Troubleshooting」を参照してください。
• 「Baking-out Contaminants from SSL, SSLBKF, PTV, and PTVBKF Injectors」(172
ページ)
• 「Removing/Replacing an Injector Module」(173 ページ)
SSLBKF インジェクターの保守
SSLBKF セプタムの交換
セプタムを交換するには: 図 75. SSLBKF インジェクター:セプタムの交換 セプタムキャップ セプタム セプタムホルダー 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. セプタムを交換します。 a. セプタムキャップを緩めて取り外します。 b. ピンセットを使ってセプタムをセプタムホルダーから取り外します。 c. セプタムに指を触れないように、ピンセットを使って新しいセプタムをセプ タムホルダーに挿入します。 d. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元し ます。 e. セプタムキャップを指で回して締めます。93
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
7. モジュールのフラップカバーを閉じます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 8. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 9. キャリアガスをオンに設定します。 10. 通常の動作条件を設定します。
SSLBKF インジェクターの保守
SSLBKF ガラスライナーの洗浄または交換
ガラスライナーを洗浄または交換するには:
図 76. SSLBKF インジェクター:ガラスライナーの交換 セプタムキャップ リングナット セプタムを付けたままのセプタムホルダー/ ライナーキャップ ライナーシール (O-リング) ライナー 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。95
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
6. インジェクターの上部の部品を取り外します。 a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. ライナーを取り外します。 a. ピンセットを使って、ライナーをライナーシール (O-リング) ごとインジェク ターから取り外します。 注意 取り外す際、ガラスライナーが破損しないように注意してください。気 化チャンバーの下のほうにガラスの破片が落ちてしまうおそれがあります。 ガラスライナーが破損した場合は、96 ページの「SSLBKF の破損したライ ナーの交換」を参照してください。 8. ライナーを交換または洗浄します。 • 新しいライナーを使用する場合は、ステップ 10 に進みます。 • 汚れたライナーを洗浄する場合は、ステップ 9 に進みます。 9. ライナーを洗浄します。 a. メタノール/アセトン混合液 (1:1) を満たした超音波洗浄器にライナーを入れ ます。 b. 約 30 分間、ライナーを超音波処理します。 c. ピンセットを使ってライナーを洗浄器から取り出し、清潔な圧縮空気で乾かし ます。 10. ライナーを取り付けます。 a. ピンセットで新しい (または洗浄済みの) ライナーを保持しながら、新しいラ イナーシールをライナーに被せます。 b. ライナーをインジェクターに挿入し、インジェクターの底のほうに静かに押 し込みます。 11. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. セプタムキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 12. モジュールのフラップカバーを閉じます。 13. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 14. キャリアガスをオンに設定します。 15. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSLBKF インジェクターの保守
SSLBKF の破損したライナーの交換
破損したライナーを交換するには: 図 77. SSLBKF インジェクター:破損したライナーの交換 セプタムキャップ リングナット セプタムを付けたままのセプタムホルダー/ ライナーキャップ ライナーシール ライナー ベースシール ワッシャー ボトム フィッティング 固定用ナット フェラル キャピラリーカラム固定用ナット 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。97
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
6. インジェクターの上部の部品を取り外します。 a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. 破損したライナーを取り外します。 a. ピンセットを使って、破損したライナーの上部をライナーシールごとイ ンジェクターから取り外します。 8. インジェクターの下部の部品を取り外します。 a. オーブンの内部で、キャピラリーカラム固定用ナットを緩めて外し、分析カ ラムとフェラルをインジェクターの底部から取り外します。 b. 固定用ナットを緩めて、ワッシャーとベースシールごとインジェクターの底部 から外します。破損したライナーのガラスの破片がインジェクターから落ちて きます。 c. パイプクリーナーを使って、気化チャンバーからガラスくずを丁寧に取り除き ます。 9. インジェクターの下部の部品を取り付けます。 a. 分析カラムを取り付けます。 b. 固定用ナットを新しいワッシャーおよびベースシールと一緒に取り付けます (ベースシールは必要に応じて新しいものと交換します)。 10. 新しいライナーを取り付けます。 a. ピンセットで新しいライナーを保持しながら、新しいライナーシールをライ ナーに被せます。 b. ライナーをインジェクターに挿入し、インジェクターの底のほうに静かに押 し込みます。 11. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. インジェクターキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 12. モジュールのフラップカバーを閉じます。 13. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元しま す。 14. キャリアガスをオンに設定します。 15. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSLBKF インジェクターの保守
SSLBKF キャリアラインおよびスプリットラインのフィルターの交換
キャリアガスラインおよびスプリットラインの活性炭フィルターを交換するには: 重要 フィルターの寸法は同じではありません。スプリットガスラインのフィル ターのほうが、キャリアガスラインのフィルターよりも大きくなっています。交 換する際に逆にしないように注意してください。二つのフィルターを同時に交換 する必要はありません。 図 78. SSLBKF インジェクター:活性炭フィルターの交換 キャリアガスラインの活性炭フィルター スプリットガスラインの活性炭 フィルター 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。99
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、注入器をモジュールから離します。 5. モジュールのフラップカバーを開きます。 6. フィルターを交換します。 a. フィルターを反時計方向に回して、台座から取り外します。 b. 新しいフィルターを時計方向に回して O-リングと一緒に台座に取り付けます。 7. モジュールのフラップカバーを閉じます。 8. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 9. キャリアガスをオンに設定します。 10. インジェクター、検出器、および GC の通常の動作条件を設定します。
SSLBKF インジェクターの保守
SSLBKF 本体ヘッド O-リングの交換
本体ヘッド O-リングを交換するには: 図 79. SSLBKF インジェクター:本体ヘッド O-リングの交換 本体ヘッド内部 O-リング (キャリアガスライン) 本体ヘッド外部 O-リング (パージガスライン) 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. インジェクターの上部の部品を取り外します。101
Thermo Scientific TRACE 1300/TRACE 1310 ハードウェアマニュアル
a. インジェクターのセプタムキャップを緩めて外します。 b. リングナットを緩めて外します。 c. セプタムを付けたまま、セプタムホルダー/ライナーキャップをインジェク ター本体ヘッドから取り外します。 7. 本体ヘッド O-リングを交換します。 a. ピンセットを使って、本体ヘッドの内部および外部 O-リングを取り外し、新 しい O-リングに交換します。 8. インジェクターの上部の部品を取り付けます。 a. セプタムを付けたままのセプタムホルダー/ライナーキャップをインジェク ターの本体ヘッドに取り付け、リングナットを締めて固定します。 b. インジェクターキャップを指で回して締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 9. モジュールのフラップカバーを閉じます。 10. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 11. キャリアガスをオンに設定します。 12. インジェクター、検出器、および GC の通常の動作条件を設定します。
PTV インジェクターの保守
PTV インジェクターの保守
このセクションでは、PTV (プログラマブル温度気化) インジェクターを保守する手順 について説明します。 モジュールとインジェクターのコンポーネントを図 80 と図 81 に示します。 図 80. プログラマブル温度気化インジェクターモジュールのコンポーネント モジュールのフラップカバー スプリットライン排気口 パージライン排気口 キャリアラインフィルター セプタムキャップ インジェクターヘッドアセンブリ インジェクター本体 冷却ファン スプリット ラインフィルター モジュールカバー 絶縁カバー ボトムフィッティング103 TRACE 1300/TRACE 1310 ハードウェアマニュアル Thermo Scientific 図 81. プログラマブル温度気化インジェクターのコンポーネント セプタムキャップ セプタム ライナーキャップ ライナーシール ライナー シルバーシール キャピラリーカラム用ターミナル フィッティング フェラル スプリットナット PTV インジェクターの定期保守に含まれる操作は以下のとおりです。 • PTV セプタムの交換 セプタムは、少なくとも注入 200 回ごとに、またはセプタムの損傷や摩損などの 問題が発生するたびに交換してください。 106 ページの「PTV セプタムの交換」を参照してください。 • PTV ライナーの洗浄または交換 ライナーに汚染物質、残留物、破損がないか、またライナーが正しく取り付けら れているかどうか確認します。
PTV インジェクターの保守 実施した注入回数および注入したサンプルの性質によっては、ライナーを交換する 必要があります。ライナーの交換が必要なことを示す一般的な兆候のなかで最も多 いのは、クロマトグラム内に、とりわけ極性化合物でピークのテーリングが表れる ことです。 ヒント ライナーを交換するたびにセプタムも交換することをお勧めします。 107 ページの「PTV ガラスライナーの洗浄または交換」を参照してください。 ガラスライナーの交換または取り外しの際に、インジェクター内部でガラスが破 損するおそれがあります。その場合は、破損したライナーの残骸をインジェク ターから取り除く必要があります。たとえば、気化チャンバーの下のほうにガラ スの破片が落ちている可能性があります。 110 ページの「PTV の破損したライナーの交換」を参照してください。 • キャリアガスラインおよびスプリットラインの活性炭フィルターの交換 その時に注入された溶媒の容量によっては、活性炭フィルターの交換が必要です。 112 ページの「PTV キャリアラインおよびスプリットラインのフィルターの交換」 を参照してください。 インジェクターの保守操作を行う前に、次の警告をお読みください。 警告 インジェクターのフィッティングが熱くなっているおそれがあります。火傷 を防ぐため、すべての操作は低温時に実施する必要があります。そのため一連の 操作を始める前に、インジェクターを室温まで冷却する必要があります。 注意 有機溶剤を取り扱う際は、健康被害を防ぐため必ず対策を講じてください。 PTV インジェクターの保守に必要な用品 セプタム ピンセット ガラスライナー ライナーシール (O-リング) 超音波洗浄器 メタノール/アセトン 1:1 混合液 キャリアガスライン、スプリットガスラインの両方 またはいずれかの活性炭フィルター 5.5 x 25 mm マイナススタッビドライバー シルバーシール
105
TRACE 1300/TRACE 1310 ハードウェアマニュアル
Thermo Scientific
注 このセクションに記載されていないコンポーネントの保守または交換につい
ては、第 4 章「Advanced Troubleshooting」を参照してください。
• 「Baking-out Contaminants from SSL, SSLBKF, PTV, and PTVBKF Injectors」(172
ページ)
• 「Removing/Replacing an Injector Module」(173 ページ)
PTV インジェクターの保守
PTV セプタムの交換
セプタムを交換するには: 図 82. PTV インジェクター:セプタムの交換 セプタムキャップ セプタム インジェクターヘッドアセンブリ 1. GC をスタンバイ状態にします。 2. オーブンおよびインジェクターを室温まで冷却します。 3. キャリアガスをオフに設定し、キャリア圧力がゼロになるまで待ちます。 注 [Maintenance] ボタンを押すと、GC の冷却が自動的に実行されます。 4. オートサンプラーがある場合は、モジュールから離します。 5. モジュールのフラップカバーを開きます。 6. セプタムを交換します。 a. インジェクターのセプタムキャップを緩めて外します。 b. ピンセットを使ってセプタムをインジェクターヘッドアセンブリから取り外し ます。 c. セプタムに指を触れないように、ピンセットを使って新しいセプタムをイン ジェクターヘッドアセンブリに挿入します。セプタムキャップを指で回して 締めます。 注意 セプタムキャップを締めすぎないでください。セプタムが損傷して性能に 影響するおそれがあります。 7. モジュールのフラップカバーを閉じます。 8. オートサンプラーがある場合は、モジュールに近づけて元の調整位置を復元します。 9. キャリアガスをオンに設定します。107 TRACE 1300/TRACE 1310 ハードウェアマニュアル Thermo Scientific
