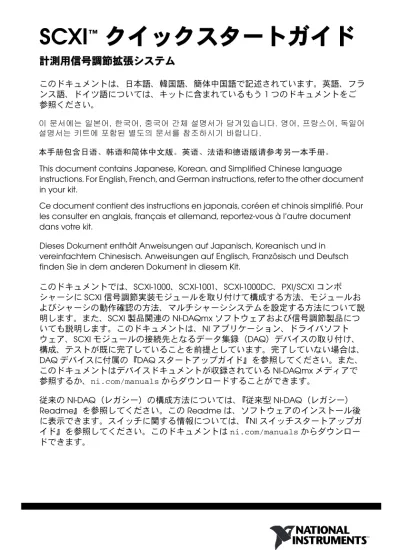

SCXI クイックスタートガイド - National Instruments

(1)

SCXI

クイックスタートガイド

計測用信号調節拡張システム

このドキュメントは、日本語、韓国語、簡体中国語で記述されています。英語、フラ

ンス語、ドイツ語については、キットに含まれているもう1つのドキュメントをご

参照ください。

This document contains Japanese, Korean, and Simplified Chinese language instructions. For English, French, and German instructions, refer to the other document in your kit.

Ce document contient des instructions en japonais, coréen et chinois simplifié. Pour les consulter en anglais, français et allemand, reportez-vous à l’autre document dans votre kit.

Dieses Dokument enthält Anweisungen auf Japanisch, Koreanisch und in vereinfachtem Chinesisch. Anweisungen auf Englisch, Französisch und Deutsch finden Sie in dem anderen Dokument in diesem Kit.

このドキュメントでは、SCXI-1000、SCXI-1001、SCXI-1000DC、PXI/SCXIコンボ

シャーシにSCXI信号調節実装モジュールを取り付けて構成する方法、モジュールおよびシャーシの動作確認の方法、マルチシャーシシステムを設定する方法について説明します。また、SCXI製品関連のNI-DAQmxソフトウェアおよび信号調節製品についても説明します。このドキュメントは、NIアプリケーション、ドライバソフトウェア、SCXIモジュールの接続先となるデータ集録（DAQ）デバイスの取り付け、構成、テストが既に完了していることを前提としています。完了していない場合は、 DAQデバイスに付属の『DAQスタートアップガイド』を参照してください。また、このドキュメントはデバイスドキュメントが収録されているNI-DAQmxメディアで参照するか、ni.com/manualsからダウンロードすることができます。従来のNI-DAQ（レガシー）の構成方法については、『従来型NI-DAQ（レガシー） Readme』を参照してください。このReadmeは、ソフトウェアのインストール後に表示できます。スイッチに関する情報については、『NI スイッチスタートアップガイド』を参照してください。このドキュメントはni.com/manualsからダウンロードできます。 ™

(2)

手順

1. シャーシ、モジュール、および

アクセサリの梱包を解く

シャーシ、モジュール、およびアクセサリを箱から取り出し、部品がゆるんでいないかどうか、また、損傷箇所がないかどうかを調べます。製品が損傷している場合は、ナショナルインスツルメンツまでご連絡ください。損傷したデバイスは絶対に使用しないでください。安全およびコンプライアンスに関する情報は、各デバイスのマニュアルに記載されています。これらのマニュアルはni.com/manualsからダウンロードするか、デバイスドキュメントが収録されているNI-DAQmxメディアで参照できます。デバイスでは、たとえば次のような記号が使用されていることがあります。このアイコンは、人体への損傷やデータ損失、システムクラッシュなどを回避するために必要な注意事項を示します。製品にこの記号が付いている場合は、添付されている『はじめにお読みください: 安全対策と電磁両立性について』というドキュメントを参照して必要な安全対策を講じてください。この記号は、電気ショックを防止するための事前対策についての警告を示します。この記号は、熱を帯びる可能性があるコンポーネントを示します。このコンポーネントに触れると、負傷する可能性があります。

手順

2. コンポーネントを確認する

図 1と図 2で示すSCXIシステムコンポーネントのうち、アプリケーションに必要な組み合わせが揃っているか確認します。 • NI-DAQ 7.x以降のソフトウェアとドキュメント

• NI LabVIEW、NI LabWindowsTM_/CVITM_、_{NI LabVIEW SignalExpress}_、 NI Measurement Studio、Visual C++、Visual Basicのいずれか

• SCXI製品マニュアル

• 1/8 in. マイナスドライバー

• 1番および2番のプラスドライバー

• ワイヤストリッパ

(3)

図 1. SCXI システムコンポーネント 図 2. SCXI シャーシのみ

手順

_3.

シャーシをセットアップする

注意機材のカバーを取り外したり、信号配線を接続または接続解除する前に、PXIまたはSCXIシャーシまたはデバイスに添付されている『はじめにお読みください: 安全対策と電磁両立性について』を参照してください。適切な静電破壊防止対策により身体が接地されていることを必ず確認してから、ハードウェアを取り付けてください。 NI-DAQmxシミュレーションデバイスを使用すると、ハードウェアを取り付けずに NI-DAQmxアプリケーションをテストすることができます。NI-DAQmx シミュレー

ションデバイスを作成する手順を参照するには、Measurement & Automation

Explorerでヘルプ→ヘルプトピック→NI-DAQmx→MAXヘルプを選択してくださ

い。

DAQデバイス、SCXI USBデバイスの取り付け完了後は、Windowsのデバイス認識の

セクションを参照してください。 1 端子台またはTBX アクセサリ（オプション） 2 PXI モジュール 3 SCXI モジュール 4 PXI/SCXI コンボシャーシおよびコントローラ 5 SCXI シャーシ 6 シャーシの電源コード 1 シャーシコードとアダプタアセンブリ

2 DAQ デバイス 34 USB ケーブルSCXI USB デバイス 1 C 17 18 19 20 2 1 22 23 24 25 26 27 28 29 30 31 32 C V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16V 6 3 SCXI1140 5 MAINFRAME SCXI 54321 POWER RESET ADDRESS 2 4 1 2 およびまたはおよび 4 3

(4)

SCXI

シャーシ

1. シャーシの電源を切断し、電源プラグを抜きます。 2. 使用しているシャーシがアドレス可能な場合、シャーシアドレスを設定します。旧タイプのシャーシにはアドレス設定が可能でないものもあります。 • アドレススイッチが装備されているシャーシは、特定のアドレスに設定することができます。手順12においてMAXでシャーシを構成する際は、ソフトウェアアドレスをハードウェアアドレスと必ず同じ設定にする必要があります。図 3では、すべてのスイッチがデフォルトの位置であるOFFに設定されています。 • 旧タイプのシャーシには、シャーシアドレススイッチの代わりに正面パネル内部のジャンパを使用するものがあります。また旧タイプのシャーシではヒューズとAC電源の選択が異なります。詳細については、それぞれのシャーシ関連ドキュメントを参照してください。 3. 適切な電源設定（100/120/220/240 VAC）を確認します。 4. 電源コードを接続します。図 3. SCXI シャーシのセットアップ

PXI/SCXI

コンボシャーシ

システムコントローラは、シャーシのPXI側に取り付ける必要があります。構成済みのPXI/SCXIコンボシャーシを発注することもできます。ni.com/jp/infoで rdfisjと入力してください。 1. PXIおよびSCXIの電源を切り、シャーシのコードを抜いてください。 2. SCXIシャーシのアドレススイッチを適切なアドレスの位置に設定します。図 4 では、スイッチはすべてOFFの位置にあります。 3. 電圧選択タンブラをアプリケーションに適した電圧に設定します。詳細については、それぞれのシャーシ関連ドキュメントを参照してください。 1 正面 2 背面 3 シャーシの電源スイッチ 4 シャーシのアドレススイッチ 5 電圧選択タンブラ 6 電源コードのコネクタ ADDRESS ON 5 4 3 2 1 SCXI 120Vac~ ® 5 4 3 2 1 POWE R RESE T ADDRESS 1 2 5 6 4 3

(5)

4. 電源コードを接続します。図 4. PXI/SCXI コンボシャーシセットアップ

手順

_4.

モジュールを取り付ける

注意シャーシの電源が完全に遮断されていることを確認します。SCXIモジュールはホットスワップには対応していません。電源が投入されているときにモジュールを追加したり、取り外したりすると、シャーシのヒューズが飛んだり、シャーシやモジュールを損傷する場合があります。

PXI/SCXI

コンボシャーシ

PXIシャーシの最も右のスロットにPXI DAQの通信デバイスを取り付けるには、以下

の手順に従ってください。 1. 静電気を放電するため、シャーシの金属部分に触れます。 2. 図 5のように、モジュールの縁を上下のPXIモジュールガイドに配置します。 3. シャーシの後部にモジュールを差し込みます。脱着ハンドルが押し下げられていることを確認します。 4. 最後まで挿入したら、脱着ハンドルを引き上げてモジュールを固定します。 5. モジュールをシャーシのフロントパネル取り付けレールに、2つのネジを使用して取り付けます。 1 正面 2 背面 3 電圧選択タンブラ 4 電源コードのコネクタ 5 アドレススイッチ 6 SCXI 電源スイッチ 7 PXI 電源スイッチ 8 システムコントローラ SCXI 120Vac~ ADDRESS ON 5 4 3 2 1 2 1 8 5 3 4 6 7

(6)

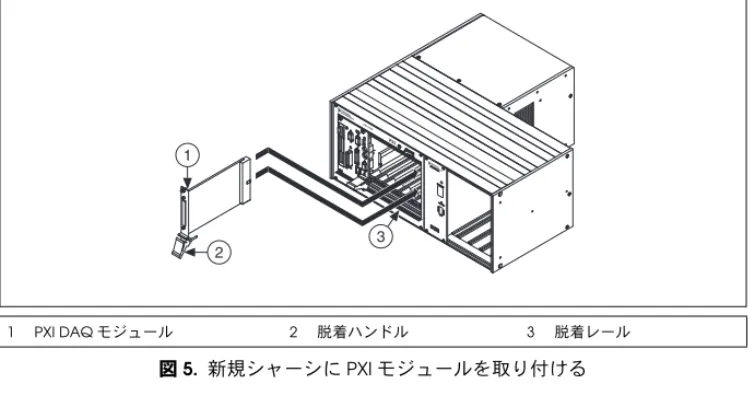

図 5. 新規シャーシに PXI モジュールを取り付ける

SCXI

シャーシ

1. 静電気を放電するため、シャーシの金属部分に触れます。 2. SCXIスロットにモジュールを挿入します。 3. モジュールをシャーシのフロントパネル取り付けレールに、2つのつまみネジを使用して取り付けます。図 6. 新規シャーシに SCXI モジュールを取り付ける 1 PXI DAQ モジュール 2 脱着ハンドル 3 脱着レール 1 つまみネジ 2 モジュール 1 2 3 ® 54321 1 2 1

(7)

SCXI USB

モジュール

SCXI USBモジュールは、プラグアンドプレイ対応の、SCXIシステムとUSB対応コン

ピュータまたはUSBハブ間を通信する信号調節実装モジュールであるため、中間

DAQデバイスは必要ありません。SCXI-1600などのSCXI USBモジュールは、

PXI/SCXIコンボシャーシまたはマルチシャーシシステムで使用することができませ

ん。モジュールをシャーシに取り付けた後、以下の手順に従ってください。

1. USBケーブルを、PCのポートまたはその他のハブから、SCXI USB モジュールの

ポートに接続します。 2. ケーブルタイを使用して、抜け防止機構にケーブルを取り付けます。図 7. SCXI USB モジュールを取り付ける

既存の

_SCXI

システムにモジュールを追加する

マルチプレスクモードで既存のSCXIシステムにモジュールを追加することもできます。お使いのシステムに既にコントローラが設定されている場合は、追加SCXIモジュールを空いているシャーシスロットに取り付けます。必要に応じ、「手順7. ケーブルアタプタを取り付ける」のSCXIモジュールの一覧を参照してケーブルアダプタに接続するモジュールを決定します。図 8. 既存システムに SCXI モジュールを取り付ける 1 PC

2 USB ハブ 34 USB ケーブルSCXI USB デバイス

1 新規SCXI モジュール

2 既存SCXI モジュール 34 SCXI シャーシ既存DAQ デバイス

または ® 54321 ADDRESS 4 3 2 1 ON 8 12345671291011 ADDRESS BAUD 1 3 2 4

(8)

手順

5. センサと信号線を取り付ける

センサと信号線を、取り付けられている各デバイスの端子台、アクセサリ端子、モ

ジュール端子に取り付けます。次の表は、デバイス端子/ピン配列を示しています。

詳細については、ni.com/sensorsを参照してください。IEEE 1451.4 TEDSスマート

センサの情報については、ni.com/tedsを参照してください。

手順

6. 端子台を取り付ける

SCXI

シャーシまたは

_PXI/SCXI

コンボシャーシ

直接接続式のモジュールを取り付けた場合は、「手順7. ケーブルアタプタを取り付ける」へ進みます。モジュールの正面に端子台を取り付けます。端子台とモジュールの正しい組み合わせについての情報は、ni.com/jp/productsを参照してください。TBX端子台を使用する場合は、TBX端子台のドキュメントに従ってください。図 9. 端子台を取り付ける 場所ピン配列の参照先 MAX デバイスとインタフェースでデバイス名を右クリックし、デバイスピン配列を選択します。デバイスとインタフェースの下にあるデバイス名を右クリックし、ヘルプ→オンラインデバイスドキュメントを選択します。ブラウザウィンドウが開き、ni.com/manualsで関連するデバイスドキュメントの検索結果が表示されます。 DAQアシスタントタスクまたは仮想チャンネルを選択して、接続ダイアグラムタブをクリックします。タスクで各仮想チャンネルを選択します。

NI-DAQmxヘルプスタート→すべてのプログラム→National Instruments→

NI-DAQ→NI-DAQmxヘルプを選択してください。 ni.com/support/ ja/manuals デバイスのドキュメントを参照してください。 1 端子台がモジュールに取り付けられた状態 2 端子台のSCXI モジュールへの取り付け 3 SCXI モジュールの正面パネル ® 5432 1 ADDRESS 1 3 2

(9)

手順

7. ケーブルアタプタを取り付ける

シングルシャーシシステム

SCXI USBモジュール（SCXI-1600など）を取り付けた場合、またはPXI/SCXIコンボ

シャーシを使用する場合は、「手順9. SCXIシャーシに電源を投入する」へ進みます。 1. ケーブルアダプタ（SCXI-1349など）に接続する適切なSCXIモジュールを確認します。シャーシに同時サンプリング機能を持つアナログ入力モジュールが設置されている場合は、このモジュールをケーブルアセンブリに接続する必要があります。これを行わないと、アプリケーションを実行するたびにエラーメッセージが表示されます。 • すべてのモジュールがマルチプクレスモードの場合は、以下のリストで最初に記載されているモジュールにケーブルアダプタを取り付けます。 • お使いのシステムがパラレルおよびマルチプレクスの両方のモジュールを使用している場合、上記のリストからマルチプレクサコントローラを選択し、ケーブルアダプタを取り付けます。 • モジュールがパラレルモードの場合、ケーブルアダプタを各モジュールに取り付けます。以下のモジュールは、パラレルモードで実行することができます。 2. ケーブルアダプタの後部にある50ピンメスコネクタを、適切なSCXIモジュールの後部にある50ピンオスコネクタに挿入します。注意抵抗を感じた場合、アダプタを無理に押し込まないでください。アダプタを無理に押し込もうとすると、ピンが曲がるおそれがあります。 SCXI-1520、SCXI-1530、SCXI-1531、SCXI-1540、SCXI-1140

SCXI-1521/B、SCXI-1112、SCXI-1102/B/C、SCXI-1104/C、SCXI-1125、SCXI-1126、SCXI-1141、

SCXI-1142、SCXI-1143、SCXI-1581

SCXI-1120/D、SCXI-1121、SCXI-1100、SCXI-1122 SCXI-1124、SCXI-116x

SCXI-1120/D、SCXI-1121、SCXI-1125、SCXI-1126、SCXI-1140、SCXI-1141、SCXI-1142、

(10)

3. SCXI-1349付属のネジで、アダプタをSCXIシャーシの後部に固定します。図 10. ケーブルアダプタを取り付ける

マルチシャーシシステム

SCXI-1346は、2つのモジュールの後部コネクタをカバーします。シャーシを背面から見て、SCXI-1346に接続されているモジュールの右側にあるモジュールの後部 50ピンコネクタには、外部ケーブルを挿入できません。 Rev. DまでのSCXI-1000シャーシは、アドレスジャンパまたはスイッチが装備されていないためどのアドレスにも応答しますが、マルチシャーシシステムには使用できません。Rev. Eシャーシは、シャーシのアドレス指定にスロット0のジャンパを使用します。Rev. F以降のシャーシは、シャーシのアドレス指定にDIPスイッチを使用します。 Rev. CまでのSCXI-1000DCシャーシは、アドレスジャンパまたはスイッチが装備されていないためどのアドレスにも応答しますが、マルチシャーシシステムには使用できません。Rev. D以降のシャーシは、シャーシのアドレス指定にスロット0のジャンパを使用します。 Rev. DまでのSCXI-1001シャーシは、シャーシのアドレス指定にスロット0のジャンパを使用します。Rev. E以降のシャーシは、シャーシのアドレス指定にDIPスイッチを使用します。マルチシャーシシステムを接続するには、DAQ通信デバイスから一番遠いシャーシを除いて、システム内の各シャーシにSCXI-1346マルチシャーシアダプタを1つ使用する必要があります。最後のシャーシではSCXI-1349ケーブルアダプタを使用します。 1. ケーブルアダプタに接続する適切なSCXIモジュールを特定します。適切なモジュールを特定する方法については、前述の「シングルシャーシシステム」セクションの手順 1を参照してください。 2. ケーブルアダプタの後部にある50ピンメスコネクタを、適切なSCXIモジュールの後部にある50ピンオスコネクタに挿入します。 3. SCXI-1346付属のネジで、アダプタをSCXIシャーシの後部に固定します。 1 SCXI シャーシ 2 SCXI-1349 ケーブルアダプタ 3 68 ピンシールドケーブル 4 ネジ FUSE PULL 1 3 2 4 4

(11)

4. チェーン内の最後のSCXIシャーシを除いて、システム内の各SCXIシャーシに対して手順 1から 3を繰り返し行います。図 11. SCXI-1346 ケーブルアセンブリ 5. SCXI-1349ケーブルアダプタをチェーン内の最後のSCXIシャーシに取り付けます。SCXI-1349を取り付ける方法の詳細については、前述の「シングルシャーシシステム」セクションの手順 1を参照してください。

手順

8. モジュールを

DAQ

デバイスに接続する

シングルシャーシシステム

PXI/SCXIコンボシャーシにモジュールを取り付けた場合、モジュールとDAQデバイスはシャーシのPXIバックプレーンによって接続されます。 SCXIシャーシを使用する場合は、以下の手順に従ってください。 1. 68ピンシールドケーブルの一方の端をSCXI-1349に接続します。 2. ケーブルの反対側をDAQデバイスに接続します。Mシリーズデバイスについては、ケーブルをコネクタ0に接続します。モジュールをパラレルモードで実行している場合、各モジュールおよびDAQデバイスの組み合わせに対してこの手順を繰り返します。

マルチシャーシシステム

1. 68ピンシールドケーブルの一方の端をDAQ通信デバイスに接続します。

2. シャーシID nにあるSCXI-1346の、FROM DAQ BOARD OR PREVIOUS CHASSIS

というラベルの付いたコネクタにケーブルの反対側を接続します。

3. シャーシnにあるSCXI-1346の、TO NEXT CHASSISというラベルの付いたコネク

タに68ピンシールドケーブルを接続します。

1 SCXI-1000/SCXI-1001/SCXI-1000DC シャーシ 2 SCXI-1346 ケーブルアダプタ

3 TO NEXT CHASSIS に接続しているシールドケーブル

4 FROM DAQ BOARD OR PREVIOUS CHASSIS に接続しているシールドケーブル

FUSE PULL 1 3 2 4 TO NEXT CHASSIS FR OM D AQ BO

ARD OR PREVIOUS CHASSIS

SCXI-1346

SHIELDED MUL

TI-CHASSIS AD

APTER

(12)

4. シャーシID n +1にあるSCXI-1346の、FROM DAQ BOARD OR PREVIOUS CHASSISというラベルの付いたコネクタケーブルの反対側を接続します。 5. 最後のシャーシ以外の残りのシャーシに対して手順 3と手順 4を繰り返します。 6. 最後から2番目のシャーシにあるTO NEXT CHASSISというラベルの付いたコネクタに、68ピンシールドケーブルを接続します。 7. このケーブルのもう一方の端を、最後のシャーシにあるSCXI-1349にケーブルに接続します。図 12. 完成した SCXI システム

手順

9. SCXI

シャーシに電源を投入する

SCXIシャーシの電源スイッチはは図 3に示すとおりです。PXI/SCXIコンボシャーシのPXIとシャーシの電源スイッチは図 4に示すとおりです。コントローラがSCXI-1600モジュールなどのUSBデバイスを認識すると、モジュールのフロントパネルのLEDが点滅または点灯します。LEDの点滅パターンおよびトラブルシューティングについては、デバイスの関連ドキュメントを参照してください。

Windows

のデバイス認識

Vistaより前のWindowsバージョンでは、コンピュータ再起動時に新しくインストールされたデバイスが認識されます。Vistaでは、デバイスソフトウェアが自動的にインストールされます。新しいハードウェアダイアログボックスが開いた場合は、各デバイスで推奨されるデバイスに最適なドライバを検索するを選択します。 1 SCXI-1349 ケーブルアダプタに接続されたシールドケーブル 2 SCXI-1346 ケーブルアダプタに接続されたシールドケーブル 3 DAQ デバイス 4 シールドケーブルからDAQ デバイス 5 端子台 6 センサ 7 SCXI シャーシ HV – + V – + mV – + 3 1 2 4 5 6 7 HV – + V – + mV – +

(13)

NI デバイスモニタ

新しいNI USBデバイスがWindowsによって検出されると、起動時にNIデバイスモニタが起動します。 NIデバイスモニタのアイコン（左に表示）がタスクバーの通知領域に表示されていることを確認します。新しいNI USBデバイスが検出されないと、NIデバイスモニタは開きません。NIデバイスモニタを有効にするには、デバイスの接続を解除して

スタート→すべてのプログラム→_{National Instruments}→_NI-DAQ→_NIデバイスモ

ニタを選択してNIデバイスモニタを再起動した後に、デバイスを接続します。

NIデバイスモニタに、以下のオプションを選択する画面が表示されます。これらの

オプションは、システムにインストールされているデバイスとソフトウェアに応じて異なります。

• NI LabVIEW SignalExpressを使用してこのデバイスの測定を開始する—LabVIEW

SignalExpressで使用するデバイスチャンネルを構成するためのNI-DAQmxステップが開きます。 • このデバイスでアプリケーションを開始する—LabVIEWが開きます。デバイスがMAXですでに構成されている場合は、このオプションを選択します。 • テストパネルを実行—MAXでデバイスのテストパネルが開きます。 • デバイスを構成しテストする—MAXを開きます。 • 何もしない—デバイスを認識しますが、アプリケーションは起動しません。 NIデバイスモニタアイコンを右クリックすると、以下のオプションが表示されます。 • 起動時に実行—システム起動時にNIデバイスモニタを実行します。（デフォルト） • すべてのデバイスの関連性をクリア—選択すると、デバイスの自動起動ダイアログボックスのこの動作を常に行うチェックボックスで設定されているすべての動作が消去されます。 • 閉じる—NIデバイスモニタを無効にします。NIデバイスモニタを有効にするに

は、スタート→すべてのプログラム→National Instruments→NI-DAQ→NIデバイスモニタを選択します。

手順

10. シャーシとモジュールが認識されたこ

とを確認する

以下の手順に従ってください。

1. デスクトップにある_{Measurement & Automation}アイコンをダブルクリックし

(14)

2. デバイスとインタフェースを展開し、デバイスが表示されていることを確認します。リモートRTターゲットを使用する場合、リモートシステムを展開し、ターゲットを展開し、デバイスとインタフェースを展開します。デバイスがリストに表示されていない場合は、<F5>を押してMAXを更新します。それでもデバイスが認識されないときは、ni.com/support/daqmxを参照してください。

手順

_11.

シャーシを追加する

PXI

コントローラを認識する

PXI/SCXIコンボシャーシを使用している場合は、以下の手順を実行して、使用しているシャーシに取り付けられている組み込みPXIコントローラを認識します。 1. PXIシステムを右クリックして、次のモデルとして識別を選択します。リモート RTターゲットを使用する場合、リモートシステムを展開し、ターゲットを検索して展開して、PXIシステムを右クリックします。 2. PXIコントローラをリストから選択します。 1 従来型NI-DAQ（レガシー）と NI-DAQmx の両方がインストールされているコンピュータでは、両方のソフトウェアでサポートされているデバイスは、マイシステム→デバイスとインタフェースの両方に異なる名前で表示されます。 2 リモートシステム→デバイスとインタフェースの下にはNI-DAQmx デバイスのみが表示されます。 1 2

(15)

SCXI

シャーシを追加する

SCXI-1600などのSCXI USBモジュールを取り付けた場合は、「手順12. シャーシとモ

ジュールを設定する」へ進みます。SCXI USBモジュールと関連シャーシは、デバイスとインターフェースに自動的に表示されます。シャーシを追加するには、以下の手順に従ってください。 1. デバイスとインタフェースを右クリックして、新規作成を選択します。リモート RTターゲットを使用している場合、リモートシステムを展開し、ターゲットを展開して、デバイスとインターフェースを右クリックして、新規作成を選択します。新規作成ウィンドウが開きます。 2. SCXIシャーシを選択します。 3. 終了をクリックします。または、デバイスとインタフェースを右クリックして、新規→NI-DAQmxデバイスシャーシから使用しているシャーシを選択します。

手順

12. シャーシとモジュールを設定する

SCXI-1600でシャーシを構成する場合は、シャーシを右クリックして、プロパティを選択し、このセクションの手順 6へ進んでください。SCXI-1600は、他のすべてのモジュールを自動検出します。図を参照して以下の手順に従ってください。図中の番号は、関連する手順の番号を示しています。 1. シャーシ通信デバイスから、SCXI通信モジュールにケーブルで接続したDAQデバイスを選択します。MAXでDAQデバイスが1つだけ検出された場合は、そのデバイスがデフォルトで選択され、このメニューは無効となります。 2. 通信するSCXIモジュールスロットから、シャーシ通信デバイスに接続されているモジュールスロットを選択します。 3. シャーシアドレスにシャーシアドレスの設定を入力します。設定がSCXIシャーシのアドレス設定と一致することを確認してください。 2 5 3 1 4

(16)

4. SCXIモジュールを自動検出するかどうかを選択します。モジュールを自動検出しない場合は、通信するSCXIモジュールスロットが無効になります。 5. 保存をクリックします。SCXIシャーシ構成ウィンドウが開きます。デフォルトでは、モジュールタブが選択されます。 6. モジュールを自動検出しなかった場合は、モジュール配列リストボックスから SCXIモジュールを選択します。各モジュールを正しいスロットで指定するよう注意してください。 7. SCXIモジュール名を変更するには、デバイス識別子フィールドをクリックして固有のIDを英数字で入力します。MAXはデバイス識別子にデフォルト名を表示します。 8. アクセサリを接続している場合は、アクセサリで指定します。 9. 詳細をクリックします。詳細ウィンドウが開きます。 10. ジャンパで選択した設定でSCXIモジュールを構成する場合は、ジャンパタブをクリックしてハードウェアで選択した設定を入力します。 11. アクセサリタブをクリックします。アクセサリドロップダウンリストボックスから互換性のあるアクセサリを選択します。 12. 構成をクリックして設定を承諾します。すべてのアクセサリに設定があるとは限りません。詳細については、アクセサリの関連ドキュメントを参照してください。 6 7 9 8

(17)

13. アナログ入力モジュールをパラレルモード、マルチシャーシ構成、または別の特別な構成で使用している場合には、ケーブルタブをクリックしてケーブルの設定を調整します。標準マルチプレクスモード操作を使用している場合には、設定を変更する必要はありません。 14. どのデバイスをこのモジュールに接続しますか?リストから、SCXIモジュールに接続したDAQデバイスを選択します。 15. モジュールデジタイザリストからDAQデバイスを選択します。 • マルチプレクスモードでは、異なるモジュールをモジュールデジタイザにすることができます。モジュールをマルチプレクスモードで操作している場合は、マルチプレクスデジタイザモードを選択していることを確認してください。 • パラレルモードでは、モジュールに接続されたデバイスとモジュールデジタイザは同一です。モジュールをパラレルモードで操作している場合は、パラレルデジタイザモードを選択していることを確認してください。 16. デジタイザモードを選択します。 • マルチプレクスモードについては、マルチシャーシデイジーチェーン指標ドロップダウンリストボックスから指標番号を選択します。 • パラレルモードについては、デジタイザチャンネルドロップダウンリストボックスからチャンネルの範囲を選択します。ケーブル接続のデバイスが１つのコネクタのみを持つ場合、チャンネルの範囲は自動的に選択されます。メモ一部のMシリーズデバイスにはコネクタが2つあります。モジュールに接続されているコネクタに対応するチャンネルの範囲を正しく選択する必要があります。チャンネル0～7はコネクタ0に対応しています。チャンネル16～23はコネクタ1に対応しています。注意シャーシをデイジーチェーン接続から取り外した場合、別のシャーシのモジュールにその指標値の割り当てを再度行います。値を再度割り当てることで、統一性が維持され、取り外されたシャーシのアドレス指定を回避できます。 17. OKをクリックして設定を承諾し、詳細ウィンドウを閉じて、SCXIシャーシ構成ウィンドウに戻ります。 18. 複数のモジュールを取り付けた場合は、各モジュール配列リストボックスで適切なSCXIモジュールを選択して手順 6以降の操作を繰り返します。

(18)

19. シャーシの設定を変更する必要がある場合は、シャーシタブをクリックします。 20. OKをクリックして、このシャーシ設定を適用し、保存します。 SCXIシャーシ構成ウィンドウ上部のメッセージは、構成の状態を示します。モジュール情報の入力が完了する前にエラーが発生すると、シャーシの構成を保存することはできません。警告が表示された場合、構成を保存することはできますが、警告された問題を解決してから構成を保存することを推奨します。 21. IEEE 1451.4 トランスデューサ電子データシート（TEDS）センサおよびアクセサリについては、上記の方法でデバイスを構成し、アクセサリを追加します。デバイスに直接接続されたTEDSセンサを構成するには、MAXのデバイスとインタフェースの下にあるモジュールを右クリックして、TEDSを構成を選択します。構成ウィンドウの_{HW TEDS}をスキャンをクリックします。

既存のシステムにモジュールを追加する

以下の手順に従ってください。 1. デバイスとインタフェースを展開します。リモートでRTターゲットを使用している場合、リモートシステムを展開し、ターゲットを検索して展開してデバイスとインタフェースを右クリックします。 2. スロットのリストを表示するシャーシをクリックします。 3. 空のスロットを右クリックして、挿入を選択します。SCXIシャーシ構成ウィンドウが開きます。 4. 全モジュール自動検出をクリックしてはいを選択します。 5. 「手順12. シャーシとモジュールを設定する」の手順 6以降に従ってモジュールを構成します。 6. 「手順13. シャーシをテストする」の説明に従ってシャーシをテストします。 19

(19)

手順

13. シャーシをテストする

1. デバイスとインタフェースを展開します。 2. テストするシャーシの名前を右クリックします。 3. テストを選択して、MAXがシャーシを認識することを確認します。シャーシが認識されない場合、メッセージが表示されます。各モジュールが正常に取り付けられているかどうかをテストするには、テストするモジュールを右クリックして、テストパネルをクリックします。SCXI-1600のテストでは、SCXIシステム全体が確認の対象となります。エラーの詳細には、テスト中に発生したエラーが表示されます。モジュールが正常に取り付けられると、デバイスツリーに緑色のモジュールアイコンが表示されます。SCXIシステムは、正常に動作しています。テストが完了したら、テストパネルを閉じます。ハードウェアを取り付けることなくNI-DAQmxアプリケーションをテストするには、

NI-DAQmxシミュレーションSCXIシャーシとモジュール（SCXI-1600を除く）を使用し

ます。NI-DAQmxシミュレーションデバイスを作成する方法、NI-DAQmxシミュレー

ションデバイスの構成を物理デバイスにインポートする方法については、ヘルプ→ ヘルプトピック→_NI-DAQ→_NI-DAQmx用_MAXヘルプを選択して『NI-DAQmx用

Measurement & Automation Explorerヘルプ』を参照してください。

セルフテストでシャーシが正常に構成および動作していることを確認できなかった場合、以下の手順でSCXI構成の問題を解決します。 • SCXIシャーシの確認メッセージボックスが開いて、SCXIシャーシモデル番号シャーシ_{ID: x}を表示し、1つまたは複数のメッセージが「スロット番号: x この構成には以下のモジュールがあります。SCXI-XXXXまたは1600、シャーシにあるハードウェア: 空」である場合、以下のトラブルシューティングを実行してください。 – SCXIシャーシの電源が投入されていることを確認してください。 – すべてのSCXIモジュールが、上記の方法でシャーシに正しく取り付けられていることを確認してください。 – SCXI-1600とコンピュータ間のUSBケーブルが正しく接続されていることを確認してください。 • 上記の項目を確認したら、SCXIシャーシをもう一度テストします。 • SCXI-1600が検出されなかった場合は、以下の手順に従ってください。 1. <F5>を押してMAXを更新します。

2. SCXI-1600 Ready LEDが、明るい緑色であることを確認します。

LEDが明るい緑でない場合は、シャーシの電源を切って5秒間待っ

てから、シャーシの電源を入れます。

この手順でSCXIシステムを正しく構成できなかった場合、ni.com/jp/supportで

(20)

手順

14. NI-DAQmx

測定を実行する

この手順は、NI-DAQまたはNIアプリケーションソフトウェアを使用してデバイスをプログラムする場合のみに適用されます。詳細については、『DAQスタートアップガイド』の「NI-DAQmx測定を実行する」を参照してください。

アプリケーションでタスクを使用する

『DAQスタートアップガイド』を参照してください。

トラブルシューティング

このセクションでは、トラブルシューティングのヒントと、SCXIユーザからよくある質問の回答を記載しています。

ヒント

NIにお問い合わせになる前に、以下のトラブルシューティングをお試しください。 • ソフトウェアのインストール時に問題が発生した場合は、ni.com/support/ daqmxを参照してください。ハードウェアのトラブルシューティング方法を参照するには、ni.com/jp/supportでデバイス名を入力するか、ni.com/kbを参照してください。 • NI-DAQmxのすべてのドキュメントとその場所の一覧については、ni.com/jp/ infoでjpze2vと入力してください。 • 製品の修理/定期校正のご依頼は、日本ナショナルインスツルメンツ（株）電話番号：0120-527-196 （平日 9:00～12:00、13:00～18:00）までご連絡ください。製品返送時の受付番号をご案内いたします。 • SCXIシャーシの電源が投入されていることを確認してください。PXI/SCXIコンボシャーシを使用する場合、PXIとシャーシの電源スイッチが投入されていることを確認してください。 • お使いのシステムのデバイスをサポートするNI-DAQドライバソフトウェアの最新バージョンがインストールされていることを確認してください。 • MAXがシャーシとの通信を確立できない場合、以下のいずれかを試してください。 – DAQデバイスをシャーシ内の別のモジュールに配線します。 – また、別のケーブルアセンブリを使用してください。 – または、別のシャーシを使用してみてください。 – また、他のDAQデバイスを使用してみてください。 • 単一のDAQデバイスに接続されている各SCXIシャーシに固有のアドレスがあることを確認します。 • ケーブルがシャーシに正しく接続されていることを確認します。 • モジュール、シャーシバックプレーン、デバイスコネクタのピンが曲がっていないかどうか確認します。

(21)

• 複数のSCXIモジュールを使用している場合、モジュールをすべて削除して、各モジュールを個別にテストします。 • 信号ソースから不正な値が読み取られた場合は、信号ソースを切断し、入力チャンネルをグランドに短絡します。結果の読み取り値は0 Vとなります。または、電池または他の既知の信号ソースを入力チャンネルに接続します。 • サンプルプログラムを実行して、正しい結果が得られるかどうかを確認します。

よくある質問

マルチプレクスモードに構成されたモジュールを取り付けたシャーシの電源を投入しても、どのチャンネルからも有効なデータが集録できません。何が原因でしょうか。 SCXIのシャーシにはバックプレーンヒューズが装備されており、SCXI-1000シャーシでは1.5 A、SCXI-1001シャーシでは4 Aで飛ぶよう設定されています。これらのヒューズのどちらかまたは両方が飛んでいる可能性があります。 SCXI-1600では、電源LEDによってヒューズが飛んでいるかどうかを確認できます。

SCXI-1600の電源LEDとシャーシのLEDは、両方とも点灯している必要があります。

点灯していないLEDがある場合、どちらか、または両方のヒューズが飛んでいます。 SCXI-1000では、バックプレーンヒューズはファンの後方にあります。SCXI-1001では、バックプレーンヒューズは、シャーシを後ろから見て右手のファン後方、電源入力モジュールの付近にあります。ヒューズの確認または取り替えを行うには、以下の手順に従ってください。 1. シャーシの電源をオフにして、電源コードを外します。 2. ファンとフィルタをシャーシ背面に固定している4つのネジを外します。最後のネジを外すときは、ファンのワイヤに損傷を与えないようにファンを支えてください。 3. ヒューズが飛んでいるかを確認するには、導線を抵抗計に接続します。読み取り値が約0 Ωの場合、ヒューズを交換してください。バックプレーンに銅+（プラス）記号が付いているヒューズはアナログ電源（正）用、銅–（マイナス）記号が付いているヒューズはアナログ電源（負）用です。 4. ラジオペンチを使用して、注意しながらヒューズを取り出します。 5. 新しいヒューズの導線を、コンポーネントの長さ（ヒューズのソケット間の寸法）が12.7 mm (0.5 in.)になるように曲げ、その導線の曲げた部分から先端までの長さが6.4 mm (0.25 in.)になるように切ります。 6. ラジオペンチを使用して、ヒューズをソケット穴へ挿入します。 7. 必要に応じて、他のヒューズに対して手順 3から手順 6を繰り返します。 8. ファンのラベルがある方を下にして、ファンとフィルタをファン穴に合わせます。4つのネジを取り付けなおし、組み立てがしっかり固定されているかどうかを確認します。ヒューズの仕様については、シャーシユーザマニュアルを参照してください。

(22)

シャーシの電源が投入された状態でモジュールをうっかり外してしまいました。モジュールを元どおり取り付けましたが、シャーシに電源が入らなくなってしまいました。どうしたらよいでしょうか。 SCXIモジュールはホットスワップに対応していないため、シャーシのヒューズが飛んでしまった可能性があります。ヒューズを取り替えても問題が解消しない場合は、デジタルバス回路またはSCXIモジュールが損傷を受けた可能性があります。ni.com/ ja/supportから、ナショナルインスツルメンツの技術サポートまでお問い合わせください。テスト時にMAXがシャーシを認識しません。どうしたらよいでしょうか。以下の項目を確認してください。 • シャーシに電源が入っていることを確認します。 • シャーシがDAQデバイスに正しく接続されていることを確認します。複数の DAQデバイスがPCに取り付けられている場合には、シャーシ通信デバイスとして選択されたデバイスが実際にシャーシに接続されていることを確認します。 • モジュールを取り付けた際に、バックプレーンのピンが曲がっていないかを確認します。 • モジュールの取り付け方および構成が正しいことを確認します。モジュールが自動検出されなかった場合、シャーシに取り付けられたモジュールはソフトウェアで構成されない可能性があります。また、ソフトウェアで構成されたモジュールが、シャーシに取り付けたモジュールと一致していない可能性があります。計測しようとすると、すべてのチャンネルが正の方向に浮動します。どうすれば問題が解決しますか。 DAQデバイスの信号基準設定がSCXIモジュールと一致していることを確認します。たとえば、デバイスがNRSEに対して構成されている場合、接続されているSCXIモジュールも同じ構成であることを確認してください。構成を一致させるには、モジュールのジャンパ設定を変更する必要があります。

SCXI-1100、SCXI-1102/B/C、SCXI-1112、SCXI-1125のモジュールのうちいずれかと、 SCXI-1300、_SCXI-1303、_SCXI-1328の端子台のうちいずれかを使用して、熱電対による温度測定を行っています。熱電対の読み取り値の変動を防ぐにはどうしたらよいでしょうか。温度の読み取り値を平均して、変動を最小限に抑えます。また、正しい方法で配線しているかどうかを確認します。通常、熱電対は浮動型信号ソースであり低コモンモード電圧です。そのためSCXIモジュールアンプからグランドへのバイアス電流路が必要になります。各浮動熱電対の負極のリードを抵抗を介して接地したことを確認します。インピーダンス値については、端子台の関連ドキュメントを参照してください。接地された熱電対に対しては、熱電対グランド基準で高コモンモード電圧が発生していないことを確認してください。

(23)

世界各国の技術サポート

その他のサポートについては、ni.com/jp/supportまたはni.com/zone（英語）を参照してください。信号調整に関する製品のサポートについての詳細な情報は、ご使用のデバイスに添付されている『Technical Support Information』をご覧ください。

ナショナルインスツルメンツでは、米国本社（11500 North Mopac Expressway,

Austin, Texas, 78759-3504）および各国の現地オフィスにてお客様にサポート対応しています。

仕様

安全性

この製品は、計測、制御、実験に使用される電気装置に関する以下の規格および安全性の必要条件を満たします。 • IEC 61010-1、EN 61010-1 • UL 61010-1、CSA 61010-1 メモ ULおよびその他の安全保証については、製品ラベルまたはオンライン製品認証セクションを参照してください。

電磁両立性

この製品は、計測、制御、実験に使用される電気装置に関する以下のEMC規格の必要条件を満たします。 • EN 61326 (IEC 61326): Class A エミッション、基本イミュニティ

• EN 55011 (CISPR 11): Group 1、Class Aエミッション

• AS/NZS CISPR 11: Group 1、Class Aエミッション

• FCC 47 CFR Part 15B: Class Aエミッション • ICES-001: Class Aエミッションメモ製品のEMC決定に適用する基準に関しては、オンライン製品認証セクションを参照してください。メモ EMCに適合させるには、ドキュメントに従ってこのデバイスを使用してください。メモ EMCに適合させるには、このデバイスをシールドケーブルと併用してください。

(24)

CVI, LabVIEW、National Instruments、NI、ni.com、National Instruments のコーポレートロゴ及びイーグルロゴは、National Instruments Corporation の商標です。その他の National Instruments の商標については、ni.com/trademarksに掲載されている「Trademark Information」をご覧下さい。The mark LabWindows is used under a license from Microsoft Corporation. Windows is a registered trademark of Microsoft Corporation in the United States and other countries. 本文書中に記載されたその他の製品名および企業名は、それぞれの企業の商標または商号です。National Instruments の製品 / 技術を保護する特許については、ソフトウェアで参照できる特許情報( ヘルプ→特許情報 )、メディアに含まれているpatents.txtファイル、または「National Instruments Patent Notice」（ni.com/patents）のうち、該当するリソースから参照してください。ナショナルイン

スツルメンツの輸出関連法規遵守に対する方針について、また必要なHTS コード、ECCN、その他のインポート / エクスポートデータを取得する方法については、「輸出関連法規の遵守に関する情報」（ni.com/legal/export-compliance）を参照してください。

CE

マーク準拠

この製品は、該当するEC理事会指令による基本的要件に適合しています。 • 2006/95/EC、低電圧指令（安全性） • 2004/108/EC、電磁両立性指令（EMC）

オンライン製品認証

メモその他の適合規格については、適合宣言（DoC）を参照してください。この製品の製品認証および適合宣言を入手するには、ni.com/ certificationにアクセスして型番または製品ラインで検索し、保証の欄の該当するリンクをクリックしてください。

環境管理

ナショナルインスツルメンツは、環境に優しい製品の設計および製造に努めています。NIは、製品から特定の有害物質を除外することが、環境のみならずNIのお客様にとって有益であると考えています。

環境の詳細な情報については、ni.com/environment（英語）のNI and the

Environmentを参照してください。このページには、ナショナルインスツルメンツが準拠する環境規制および指令、およびこのドキュメントに含まれていないその他の環境に関する情報が記載されています。

廃電気電子機器（

WEEE）

欧州のお客様へ製品寿命を過ぎたすべての製品は、必ずWEEEリサイクルセンターへ送付してください。WEEEリサイクルセンターおよびナショナルインスツルメンツのWEEEへの取り組み、および廃電気電子機器の

WEEE指令2002/96/EC準拠については、ni.com/environment/weee （英語）を参照してください。
