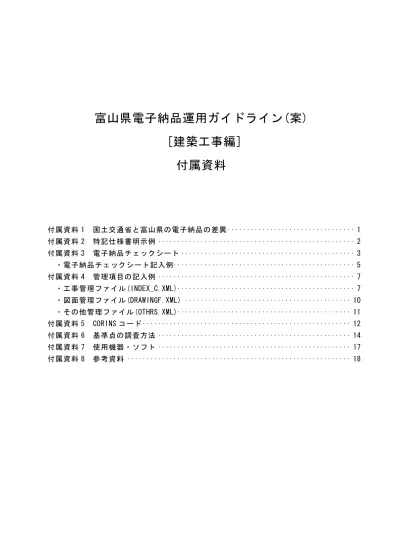

(1)富山県電子納品運用ガイドライン(案)
[建築工事編]
付属資料
付属資料 1 国土交通省と富山県の電子納品の差異 ··· 1
付属資料 2 特記仕様書明示例 ··· 2
付属資料 3 電子納品チェックシート ··· 3
・電子納品チェックシート記入例··· 5
付属資料 4 管理項目の記入例 ··· 7
・工事管理ファイル(INDEX_C.XML)··· 7
・図面管理ファイル(DRAWINGF.XML) ··· 10
・その他管理ファイル(OTHRS.XML)··· 11
付属資料 5 CORINS コード ··· 12
付属資料 6 基準点の調査方法 ··· 14
付属資料 7 使用機器・ソフト ··· 17
付属資料 8 参考資料 ··· 18
(2)付属資料 1 国土交通省と富山県の電子納品の差異
国土交通省と富山県での電子納品の差異について表
1-1 に示す。
表 1-1 国土交通省と富山県での電子納品の差異
項目
国土交通省
富山県
電子納品対象書類
○工事完成図書すべて
○義務付けとする書類
・工事写真
○条件により義務付けとする書類
・施工計画書
・完成図
・参考図
CADデータのファイル形式
○原則としてSXF(p21)形式
○SXF(sfc)形式
または受発注者間の協議で決定した形式
CD-Rケース
○背表紙には「工事名称」、
「作成年月」を横書きで明記
○背表紙への表記は不要とする。
管理ファイル
○付属資料4「管理項目の記入例」で明記
(3)付属資料 2 特記仕様書明示例
電子納品対象工事の特記仕様書の明示例を以下に示す。
電子納品対象工事
第○○条 電子納品
1 本工事は電子納品の対象工事とする。
電子納品は、
「富山県電子納品運用ガイドライン(案)」に基づいて行うもの
とする。
本工事の電子納品対象書類は、工事写真、完成図とする。
2 電子成果品は、電子媒体(CD-R)で 2 部提出する。
3 電子成果品の提出の際には、電子成果物作成支援・検査システムによるチェ
ックを行い、エラーがないことを確認した後、ウィルス対策を実施したうえ
で提出するものとする。
4 その他、電子納品に関する詳細な取扱いについては、受発注者間で協議の上、
決定する。
(4)付属資料 3 電子納品チェックシート
1 協議日 工事番号
2 工事名
3 工期
4 所属
5
6
7
8
9 電話
10
□
11 格納フォルダ
□
12 ファイル形式
□
13 デジタルカメラ
□
14 サムネール写真 □
□
15 着手前・完成写真
検査状況写真□
□
16
□
17 格納フォルダ
□
18 作成ソフト
□
19
□
20 格納フォルダ
□
21 ファイル形式
□
22 CADソフト
□
23
□
24 格納フォルダ
□
25 ファイル形式
□
26
□
27 格納フォルダ
□
28 ファイル形式
□
29 その他
□
対象となる電子納品
30 すべて
□
31 すべて
□
32 図面
□
33 工事写真
□
39 工事写真
□
40 電子納品チェックソフト
□
41 CADビューワソフト
□
43 使用ソフト(発注者)
□
44 電子成果品の数
□
45 書き込み形式(フォーマット形式)
□
46 レーベルの作成方法
□
47 レーベルの記載内容 □
□
□
□ McAfee Virus Scan(Ver. ) □ その他( Ver. )
□ Norton Antivirus
□
42 使用ソフト(請負者) □ Norton Antivirus (Ver.2005) □ ウイルスバスター(Ver. )
□営繕工事電子納品要領(案)【国土交通省】
□建築CAD図面作成要領(案)【国土交通省】 平成14年11月
平成14年11月
チェック・閲覧ソフト等
□電子成果物作成支援・検査システム(Ver.2.03) ※国土交通省のホームページより無償ダウンロード可能
※受発注者ともに同じバージョンのものを使用のこと
□
□SXFブラウザ(Ver.3.01)
□ CD-R 2部 □ その他(CD-R 部)
□
【工事写真以外】□ ISO9660(レベル1) 【工事写真】□ JOLIET
□工事写真の撮り方(改訂第二版)-建築編-【国土交通省】
平成10年 5月
電子成果品の仕様
□ プリンタによる直接印刷 □ 油性マジックによる手書き
1.工事番号 2.何枚目/総枚数 3.工事名称(発注年度を記載のこと) 4.作成年月
5.発注者名 6.請負者名 7.ウィルス対策ソフト名 8.ウィルス定義日 9.ウィルスチェック日 10.フォーマット形式
□工事写真の撮り方(改訂第二版)-建築設備編-【国土交通省】
□
□
□
□
□
□その他( )
□( )
納
品
時
チェ
ッ
ク
(
請
負
者
)
その他 :
Eメール:
平成 年 月 日 ~ 平成 年 月 日
Eメール:
□DRAWINGF(完成図フォルダ)
□SXF(sfc) フォーマットレベル SXF Ver2.0レベル2 □ファイルなし
【オリジナルデータの使用ソフト】□JWW (Ver.5.00e) □その他( Ver. )
□参考図
□OTHRS(その他フォルダ)
□使用ソフト(○○CAD Ver.8) □OCF検定合格ソフト
ウイルス対策
納
品
時
チェ
ッ
ク
(
発
注
者
)
平成10年 5月
名前及びEメール
発注者 請負者
(会社名)
(所属名)
□Word (Ver. ) □Excel(Ver. ) □PDF □その他( Ver. )
着手時協議の手順
1 請負者は、ホームページよりチェックシートをダウンロードし、協議前に電子納品内容等(1~50)をチェック
2 協議(発注者・請負者)で、電子納品内容等(1~50)を確認・チェック
3 協議(発注者・請負者)で、納品時チェック項目(51~76)を把握
納品時協議の手順
1 請負者は、協議前に電子納品内容等(1~47)と納品時チェック項目(51~76)をチェック
2 協議(発注者・請負者)で、電子納品内容等(1~47)と納品時チェック項目(51~76)を確
□富山県電子納品運用ガイドライン(案)【富山県】 平成18年3月
電子納品対象書類・格納フォルダ・ファイル形式等
年月
適用基準(使用する電子納品支援ソフトが適用する基準・年月に対応しているか確認のこと)
□100万画素程度 □最低圧縮率(画質モード:ファイン等)
すべての工事写真のサムネール写真
(写真の大きさは長辺50mmを標準、通り番号・工種・施工内容の記載を標準)
名 称
□( )
Eメール:
監督員(副主務):
着手時チェック・納品時チェック(チェック番号1~47)
□
□
□完成図
ラスターデータ □TIFF(G4) □その他( )
□PLAN(施工計画書フォルダ)
電子納品チェックシート(建築工事)
(着手時)平成 年 月 日
(納品時)平成 年 月 日
監督員(主務): 現場代理人:
Eメール:
□工事写真
□工事写真以外のデータとは別の電子媒体
□JPEG 【説明文、説明図】□TXT □BMP □その他( )
□施工計画書
プリント写真
(写真の大きさはサービスサイズ程度)
(5)48 添付ファイルの容量の制限
50
項目
51 □
52 □
53 □
54 ウィルスチェック □ □
55 □
56 □
57 □
58電子データ(フォルダ構成
等) □ □
59 □
60 □
61 □
62 □
63 □
64 □
65 □
66 □
67電子データ
(印刷物がある場合) □ □
68 電子データで検査を行う書類
69
70
71 機器の操作者
72 使用ソフト(写真ビューワソフト)
73 使用ソフト(CADビューワソフト)
74 使用ソフト(PDF閲覧ソフト)
75 使用ソフト(その他)
不適切、不要な写真はないか?
(写真は多すぎないか?)
電子データのバックアップ
エラー内容を受発注者間で確認のこと。
エラーの事例は、ガイドライン付属資料を参照すること。
ビューワソフトは格納してはならない。
適用する電子納品要領等の改訂年月は正しいか?
エラーはないか?
電子納品チェックシート(建築工事)
□現場代理人 □主任(監理)技術者 □発注者(監督員) □その他( )
納品時のチェック項目 ※着手時の協議においても内容を把握しておくこと
チェック内容 備考
□1MB以下 ※富山県では1MB以下
納
品
時
チェ
ッ
ク
(
請
負
者
)
納
品
時
チェ
ッ
ク
(
発
注
者
)
電子メールによる情報交換
49
□ソフト名称( )
作図されている内容(データ欠落・文字化け等)
適切なレイヤに作図(レイヤの内容確認、レイヤ
リストとの整合)
紙図面との整合(印刷時の見え方とデータの同一
性確認)
尺度
線色
□ソフト名称(SXFブラウザ Ver.3.01)
線種、線の太さ等
電子データと印刷物の内容が同一か?
着手時チェック(チェック番号48~50)
電子媒体の外観確認
CD-Rに破損はないか?
電子メールによる書類の提出
□実施しない
□電子データのバックアップ
着手時把握・納品時チェック(チェック番号51~67)
□実施する〔□施工計画書 □工事打合簿 □その他( )〕
□
レーベルの作成方法に問題はないか?
レーベルの記載内容に問題はないか?
□
ウィルスは検出されなかったか? ウィルス定義ファイルは最新であること。
電子成果物作成支援・検査シ
ステムによるチェック □
工種・施工内容の分類は適切か?
富山県独自部分に関するエラーがあるか?
※エラー内容は備考欄に記入またはチェックシステムのエ
ラーメッセージを印刷して添付
規定のフォルダ構成となっているか?
不要なフォルダやファイルがないか?
過度の写真枚数とならないよう、撮影した写真から厳選して納品
すること。
請負者は、無断で写真編集(回転、パノラマ、明るさ補正等)を
行ってはならない。
納品時チェック(チェック番号68~75)
完成検査の対応
□工事写真 □完成図 □その他( )
電子データ(工事写真)
備考(その他協議事項)
電子データ(CAD図面) □
□ソフト名称(Adobe Reader Ver. )
機器の準備
※中間検査等を含む
【準備者】 □請負者 □発注者
【使用機器】 □パソコン(ビューワソフトを含む) □モニター □その他( )
□ソフト名称(○○ビューワ )
必要機能
・サムネール表示ができる。
・検索機能がある。
・写真の画素数が表示できる。
(6)・電子納品チェックシート記入例
1 協議日 工事番号 1234567
2 工事名
3 工期
4 所属
5
6
7
8
9 電話
10 ■
11 格納フォルダ ■
12 ファイル形式 ■
13 デジタルカメラ ■
14 サムネール写真 ■ ■
15 着手前・完成写真
検査状況写真■ ■
16 ■
17 格納フォルダ ■
18 作成ソフト ■
19 ■
20 格納フォルダ ■
21 ファイル形式 ■
22 CADソフト ■
23 □
24 格納フォルダ □
25 ファイル形式 □
26 □
27 格納フォルダ □
28 ファイル形式 □
29 その他 □
対象となる電子納品
30 すべて ■
31 すべて ■
32 図面 ■
33 工事写真 ■
39 工事写真 □
40 電子納品チェックソフト ■
41 CADビューワソフト ■
43 使用ソフト(発注者) ■
44 電子成果品の数 ■
45 書き込み形式(フォーマット形式) ■
46 レーベルの作成方法 ■
47 レーベルの記載内容 ■ ■
電子成果品の仕様
■ CD-R 2部 □ その他(CD-R 部)
■
1.工事番号 2.何枚目/総枚数 3.工事名称(発注年度を記載のこと) 4.作成年月
5.発注者名 6.請負者名 7.ウィルス対策ソフト名 8.ウィルス定義日 9.ウィルスチェック日 10.フォーマット形式
【工事写真以外】■ ISO9660(レベル1) 【工事写真】■ JOLIET
■ プリンタによる直接印刷 □ 油性マジックによる手書き
ウイルス対策
■ Norton Antivirus
■
□
□
■
■
■SXFブラウザ(Ver.3.01)
■
■
納
品
時
チェ
ッ
ク
(
請
負
者
)
その他 : 山田 設夫
Eメール:jiro@pref.toyama.lg.jp
平成 18年 5月 10日 ~ 平成 18年 11月 25日
Eメール:yamada@kensetu.co.jp
※国土交通省のホームページより無償ダウンロード可能
※受発注者ともに同じバージョンのものを使用のこと
■建築CAD図面作成要領(案)【国土交通省】 平成14年11月
■工事写真の撮り方(改訂第二版)-建築編-【国土交通省】
チェック・閲覧ソフト等
■電子成果物作成支援・検査システム(Ver.2.03)
□工事写真の撮り方(改訂第二版)-建築設備編-【国土交通省】
■
■
名 称
平成10年 5月
□Word (Ver. ) □Excel(Ver. ) □PDF □その他( Ver. )
□( )
■DRAWINGF(完成図フォルダ)
□SXF(sfc) フォーマットレベル SXF Ver2.0レベル2 □ファイルなし
【オリジナルデータの使用ソフト】■JWW (Ver.5.00e) □その他( Ver. )
□参考図
□OTHRS(その他フォルダ)
電子納品対象書類・格納フォルダ・ファイル形式等
年月
納
品
時
チェ
ッ
ク
(
発
注
者
)
平成10年 5月
名前及びEメール
発注者 請負者
(会社名) ○○建設株式会社
(所属名) ○○土木センター○○課○○班
■使用ソフト(○○CAD Ver.8) ■OCF検定合格ソフト
着手時協議の手順
1 請負者は、ホームページよりチェックシートをダウンロードし、協議前に電子納品内容等(1~50)をチェック
2 協議(発注者・請負者)で、電子納品内容等(1~50)を確認・チェック
3 協議(発注者・請負者)で、納品時チェック項目(51~67)を把握
納品時協議の手順
1 請負者は、協議前に電子納品内容等(1~47)と納品時チェック項目(51~67)をチェック
2 協議(発注者・請負者)で、電子納品内容等(1~47)と納品時チェック項目(51~67)を確
■富山県電子納品運用ガイドライン(案)【富山県】 平成18年3月
平成14年11月
076-000-0000
□
■営繕工事電子納品要領(案)【国土交通省】
適用基準(使用する電子納品支援ソフトが適用する基準・年月に対応しているか確認のこと)
■100万画素程度 ■最低圧縮率(画質モード:ファイン等)
すべての工事写真のサムネール写真
(写真の大きさは長辺50mmを標準、通り番号・工種・施工内容の記載を標準)
電子納品チェックシート記入例(建築工事)
主要地方道○○線道路改良工事
(着手時)平成 18年 5月 15日
(納品時)平成 18年 11月 20日
076-000-0000
監督員(主務): 富山 一郎 現場代理人: 建設 健太
Eメール:ichiro@pref.toyama.lg.jp Eメール:kensetu@kensetu.co.jp
監督員(副主務): 富山 二郎
着手時チェック・納品時チェック(チェック番号1~47)
42 使用ソフト(請負者) ■ Norton Antivirus (Ver.2005) □ ウイルスバスター(Ver. )
□ McAfee Virus Scan(Ver. ) □ その他( Ver. )
□その他( )
□( )
プリント写真
(写真の大きさはサービスサイズ程度)
■完成図
ラスターデータ □TIFF(G4) □その他( )
□PLAN(施工計画書フォルダ)
■工事写真
■工事写真以外のデータとは別の電子媒体
■JPEG 【説明文、説明図】□TXT □BMP □その他( )
□施工計画書
デジタルカメラの
設定を確認
点線囲み部は、工事写真の電
子納品を対象としている部分
使用する電子納品支援ソフトが適用する
基準・年月に対応しているかを必ず確認
してください。
CD-Rにデータを格納する際に必
ず書き込み形式の設定を確認し
てください。
※チェック内容には、電子納品を行う上での
チェックポイントも含まれているため、内容を
確認したらチェックしてください。
ガイドラインは富山県CALS/ECの
ホームページ、各種要領・基準は
国土交通省のホームページ等か
ら入手できます。
(7)48 添付ファイルの容量の制限
50
項目
51 ■
52 ■
53 ■
54 ウィルスチェック ■ ■
55 ■
56 ■
57 ■
58電子データ(フォルダ構成
等) ■ ■
59 ■
60 ■
61 □
62 □
63 □
64 □
65 □
66 □
67電子データ
(印刷物がある場合) ■ ■
68 電子データで検査を行う書類
69
70
71 機器の操作者
72 使用ソフト(写真ビューワソフト)
73 使用ソフト(CADビューワソフト)
74 使用ソフト(PDF閲覧ソフト)
75 使用ソフト(その他)
紙図面との整合(印刷時の見え方とデータの同一
性確認)
尺度
【使用機器】 ■パソコン(ビューワソフトを含む) □モニター □その他( )
納品時チェック(チェック番号68~75)
線色
電子データと印刷物の内容が同一か?
49
□実施しない
電子データ(工事写真)
工種・施工内容の分類は適切か?
適用する電子納品要領等の改訂年月は正しいか?
エラーはないか?
富山県独自部分に関するエラーがあるか?
※エラー内容は備考欄に記入またはチェックシステムのエ
ラーメッセージを印刷して添付
不適切、不要な写真はないか?
(写真は多すぎないか?)
電子メールによる情報交換
電子メールによる書類の提出
■1MB以下 ※富山県では1MB以下
■実施する〔□施工計画書 □工事打合簿 □その他( )〕
過度の写真枚数とならないよう、撮影した写真から厳選して納品
すること。
請負者は、無断で写真編集(回転、パノラマ、明るさ補正等)を
行ってはならない。
エラー内容を受発注者間で確認のこと。
エラーの事例は、ガイドライン付属資料を参照すること。
備考(その他協議事項)
■工事写真 ■完成図 □その他( )
規定のフォルダ構成となっているか?
不要なフォルダやファイルがないか? ビューワソフトは格納してはならない。
□ソフト名称( )
■現場代理人 □主任(監理)技術者 □発注者(監督員) □その他( )
適切なレイヤに作図(レイヤの内容確認、レイヤ
リストとの整合)
レーベルの作成方法に問題はないか?
レーベルの記載内容に問題はないか?
電子成果物作成支援・検査シ
ステムによるチェック
ウィルス定義ファイルは最新であること。
電子納品チェックシート記入例(建築工事)
着手時把握・納品時チェック(チェック番号51~67)
電子媒体の外観確認
チェック内容
納品時のチェック項目 ※着手時の協議においても内容を把握しておくこと
備考
■電子データのバックアップ
電子データのバックアップ
納
品
時
チェ
ッ
ク
(
請
負
者
)
納
品
時
チェ
ッ
ク
(
発
注
者
)
■ソフト名称(SXFブラウザ Ver.3.01)
■
■
■
CD-Rに破損はないか?
ウィルスは検出されなかったか?
□
線種、線の太さ等
□ソフト名称(Adobe Reader Ver. )
電子データ(CAD図面)
作図されている内容(データ欠落・文字化け等)
■ソフト名称(○○ビューワ )
必要機能
・サムネール表示ができる。
・検索機能がある。
・写真の画素数が表示できる。
完成検査の対応
機器の準備
※中間検査等を含む
【準備者】 ■請負者 □発注者
(8)付属資料 4 管理項目の記入例
※「摘要」欄は、各管理項目の記入内容の補足事項、留意事項を示し、そのうち富山
県独自の運用は、太字下線 で示す。
・工事管理ファイル(INDEX_C.XML)
工事管理項目記入例(1/3)
(「分類・項目別」~「必要度」は国土交通省の「営繕工事電子納品要領(案)」より抜粋)
【記入者】 □:電子媒体作成者が記入する項目
▲:電子媒体作成ソフト等が固定値を自動的に記入する項目
【必要度】 ◎:必須記入項目
半角英数字は、2 文字で全角文字1 文字に相当する。
全角文字と半角英数字が混在している項目については、全角の文字数を示しており、
記入内容 データ表現 文字数 記入者 必要度 管理項目記入例 摘要
提出した媒体の通し番号を記入
する。 半角数字 8 □ ◎
1
提出した電子媒体(CD-R)の
うちの何枚目かを記入する。
提出した媒体の総枚数を記入す
る。 同上 8 □ ◎
1
提出した電子媒体(CD-R)の
総枚数を記入する。
「CD-R」と記入する。 半角英数
大文字 127 □ ◎
CD-R
固定値。
「ISO9660LEVEL1」と記入する。 同上 127 □ ◎
ISO9660LEVEL1
固定値。
施工計画書を格納するフォルダ
名称(PLANで固定)を記入する。同上 127 ▲ ◎
PLAN
施工計画書のオリジナルファイル
を格納するフォルダ名称
(PLAN/ORG で固定)を記入す
る。
同上 127 ▲ ◎
PLAN/ORG
工程表を格納するフォルダ名称
(SCHEDULE で固定)を記入す
る。
同上 127 ▲ ◎
SCHEDULE
工程表のオリジナルファイルを格
納するフォルダ名称
(SHEDULE/ORG で固定)を記入
する。
同上 127 ▲ ◎
SHEDULE/ORG
打合せ簿を格納するフォルダ名
称(MEETで固定)を記入する。 同上 127 ▲ ◎
MEET
打合せ簿のオリジナルファイルを
格納するフォルダ名称(
MEET/ORG で固定)を記入す
る。
同上 127 ▲ ◎
MEET/ORG
機材関係資料を格納するフォル
ダ名称(MATERIAL で固定)を記
入する。
同上 127 ▲ ◎
MATERIAL
機材関係資料のオリジナルファイ
ルを格納するフォルダ名称
(MATERIAL/ORG で固定)を記
入する。
同上 127 ▲ ◎
MATERIAL/ORG
施工関係資料を格納するフォル
ダ名称(PROCESS で固定)を記
入する。
同上 127 ▲ ◎
PROCESS
施工関係資料のオリジナルファイ
ルを格納するフォルダ名
(PROCESS/ORG で固定)を記
入する。
同上 127 ▲ ◎
PROCESS/ORG
発生材関係資料を格納するフォ
ルダ名称(SALVAGE で固定)を
記入する。
同上 127 ▲ ◎
SALVAGE
発生材関係資料のオリジナル
ファイルを格納するフォルダ名称
SALVAGE/ORG で固定)を記入
する。
同上 127 ▲ ◎
SALVAGE/ORG
完成図を格納するフォルダ名称
(DRAWINGFで固定)を記入す
る。
同上 127 ▲ ◎
DRAWINGF
完成図のオリジナルファイルを格
納するフォルダ名称
(DRAWINGF/ORG で固定)を記
入する。
同上 127 ▲ ◎
DRAWINGF/ORG
保全に関する資料を格納する
フォルダ名称(MAINT で固定)を
記入する。
同上 127 ▲ ◎
MAINT
保全に関する資料のオリジナル
ファイルを格納するフォルダ名称
(MAINT/ORG で固定)を記入す
る。
同上 127 ▲ ◎
MAINT/ORG
工程表オリジナルファイル
フォルダ名
打合せ簿フォルダ名
発生材関係資料オリジナル
ファイルフォルダ名
保全に関する資料オリジナ
ルファイルフォルダ名
打合せ簿オリジナルファイル
フォルダ名
機材関係資料フォルダ名
機材関係資料オリジナル
ファイルフォルダ名
施工関係資料フォルダ名
完成図オリジナルファイル
フォルダ名
発生材関係資料フォルダ名
完成図フォルダ名
保全に関する資料フォルダ
名
施工計画書オリジナルファイ
ルフォルダ名
工程表フォルダ名
分類・項目名
メディア番号
メディア総枚数
メディア種別
基
礎
情
報
メディアフォーマット
施工計画書フォルダ名
施工関係資料オリジナル
ファイルフォルダ名
(9)工事管理項目記入例(2/3)
(「分類・項目別」~「必要度」は国土交通省の「営繕工事電子納品要領(案)」より抜粋)
【記入者】 □:電子媒体作成者が記入する項目
▲:電子媒体作成ソフト等が固定値を自動的に記入する項目
【必要度】 ◎:必須記入項目
○:条件付き必須記入項目(データが分かる場合は必ず記入する)
△:任意記入項目
※1 工事対象施設の数だけ繰り返し記入する。
※2 1の工事対象施設毎に、工事対象建築物の数だけ繰り返し記入する。
半角英数字は、2 文字で全角文字1 文字に相当する。
全角文字と半角英数字が混在している項目については、全角の文字数を示しており、
記入内容 データ表現 文字数 記入者 必要度 管理項目記入例 摘要
その他資料管理ファイル、その他
オリジナルフォルダを格納する
フォルダ名称(OTHRS で固定)を
記入する。
同上 127 ▲ ◎
OTHRS
その他資料のオリジナルファイル
を格納するフォルダ名称
(OTHRS/ORG で固定)を記入す
る。
同上 127 ▲ ◎
OTHRS/ORG
工事管理ファイルを作成したソフ
トウェア名を記入する。
全角文字
半角英数字 64 ▲ ○ 電子成果物作成簡易
システム
工事管理ファイルを作成したソフ
トウェアのバージョンを記入す
る。
半角英数字 127 ▲ ○
1.0
ソフトウェアメーカ名を記入する。全角文字
半角英数字 64 ▲ ○
○○株式会社
メーカ連絡先(住所、電話番号
等)を記入する。 同上 127 ▲ ○
○○県△△市□□1-1-1
TEL:0XX-XXX-XXXX
FAX:0XX-XXX-XXXX
ソフトウェア情報予備項目を記入
する。 同上 64 ▲ △
発注者が定める工事番号を記入
する。
全角文字
半角英数字 127 □ ◎
171234567
「発注年度(和暦;2桁)+工事番
号(7桁)」を記入する。
契約図書の工事名称を記入す
る。 同上 127 □ ◎
富山県庁建築工事
CORINS の「工事の分野」に従っ
て記入する。 同上 16 □ ◎
建築
CORINSから出力されるデータ
から取り込むことが可能。
詳細は付属資料5表5-1参照。
CORINS の「工事の業種」に従っ
て記入する。 同上 16 □ ◎
建築一式工事
CORINSから出力されるデータ
から取り込むことが可能。
詳細は付属資料5表5-2参照。
CORINS の「工種、工法・型式」
の工種を記入する。(複数記入
可)
同上 64 □ ◎
建築一式工事
CORINS の「工種、工法・型式」
の工法・型式を記入する。(複数
記入可)
同上 64 □ ◎
建築一式工
契約金額を円単位の数値で記入
する。 半角数字 16 □ ◎
345600000
工期の開始年月日をyyyy-mm-dd 形式で記入する。 半角英数字 10 □ ◎
2005-10-01
工期の終了年月日をyyyy-mm-dd 形式で記入する。 同上 10 □ ◎
2006-03-25
工事概要及び主工種とその数量
を記入する。
全角文字
半角英数字 127 □ ◎
新営、RC-4、3000m2
ソフトウェア名
CORINSから出力されるデータ
から取り込むことが可能。
工種、工法・型式は
「http://www.nilim-ed.jp/calsec/corins.htm」の
ページにある「koho_v5.pdf」を
参照。
工種
契約金額
ソフトメーカ用TAG
工法型式
工事業種
工事番号
工事名称
工期開始日
工
事
件
名
等
バージョン情報
メーカ名
メーカ連絡先
分類・項目名
工事分野
工事内容
工期終了日
基
礎
情
報
その他資料フォルダ名
その他資料オリジナルファイ
ルフォルダ名
ソ
フ
ト
ウ
ェ
ア
情
報
(10)工事管理項目記入例(3/3)
(「分類・項目別」~「必要度」は国土交通省の「営繕工事 電子納品要領(案)」より抜粋)
記入内容 データ表現 文字数 記入者 必要度 管理項目記入例 摘要
CORINS の「発注機関コード」に
従って記入する。 半角数字 8 □ ◎
31601006
発注者の名称を記入する。 全角文字
半角英数字 127 □ ◎
富山県土木部
発注者が定める請負者コードを
記入する。 半角数字 127 □ ◎
1234
富山県入札参加資格者名簿
の業者番号を記入する。
富山県入札参加資格者名簿
の業者番号の詳細は
http://www.pref.toyama.jp/se
ctions/1500/frame50.htmlを
参照。
請負者の正式名称を記入する。
(CORINS の「請負会社名」に対
応)
全角文字
半角英数字 127 □ ◎
株式会社○○建設
発注者より提示されたコードを記
入する。 半角数字 127 □ ◎
1234
監督員に問い合わせの上、建
築物管理者の所属コードを記
入する。
該当するコードがない場合
は、「9999」を記入する。
施設名称を記入する。 全角文字
半角英数字 127 □ ◎
富山県庁
施設基準点の緯度を小数点以下
6 桁で記入する。 半角数字 9 □ ◎
137124100
施設基準点の経度を小数点以下
6 桁で記入する。 同上 10 □ ◎
036414300
建築物識別
コード
発注者より提示されたコードを記
入する。 同上 127 □ ◎
1234
監督員に問い合わせの上、建
築物管理者の所属コードを記
入する。
該当するコードがない場合
は、「9999」を記入する。
建築物名称 建築物の名称を記入する。 全角文字
半角英数字 127 □ ◎
本館
所在地 築物の住所を記入する。 127 □ ◎
富山県富山市
新総曲輪1-7
建築物基準点
緯度
建築物基準点の緯度を小数点以
下6 桁で記入する。 半角数字 9 □ ○
137124100
建築物基準点
経度
建築物基準点の緯度を小数点以
下6 桁で記入する。 同上 10 □ ○
036414300
予
備
予備項目があれば記入する。
(複数記入可)
全角文字
半角英数字 127 □ △
実地測量値があれば、それを
記入する。
実地測量値がない場合は、国
土地理院のページより取得す
る。ただし、小数点以下4桁ま
でしか取得できないため、最後
の2桁は0を記入する。
取得方法は付属資料6参照。
分類・項目名
施設識別コード
施設名称
施設基準点緯度
施設基準点経度
建
築
物
情
報
※
2
CORINSの発注機関コード一
覧表より記入する。
詳細は付属資料5表5-3参照。
発
注
者
情
報
請
負
者
情
報
発注者コード
施
設
情
報
※
1
発注者名称
請負者コード
請負者名称
実地測量値があれば、それを
記入する。
実地測量値がない場合は、国
土地理院のページより取得す
る。ただし、小数点以下4桁ま
でしか取得できないため、最後
の2桁は0を記入する。
取得方法は付属資料6参照。
【記入者】 □:電子媒体作成者が記入する項目
▲:電子媒体作成ソフト等が固定値を自動的に記入する項目
【必要度】 ◎:必須記入項目
○:条件付き必須記入項目(データが分かる場合は必ず記入する)
△:任意記入項目
※1 工事対象施設の数だけ繰り返し記入する。
※2 1の工事対象施設毎に、工事対象建築物の数だけ繰り返し記入する。
全角文字と半角英数字が混在している項目については、全角の文字数を示しており、
半角英数字は、2 文字で全角文字1 文字に相当する。
(11)・図面管理ファイル(DRAWINGF.XML)
図面管理項目記入例
(「分類・項目別」~「必要度」は国土交通省の「建築 CAD 図面作成要領(案)」より抜粋)
定義:本要領(案)とは建築 CAD 図面作成要領(案)を示す。
【記入者】 □:電子成果品作成者が記入する項目
▲:電子成果品作成ソフト等が固定値を自動的に記入する項目
【必要度】 ◎:必須記入
○:条件付き必須記入(データが分かる場合は必ず入力する)
△:任意記入
☆:「電子成果物の有無」項目が「1」の場合は必ず記入し、「0」の場合は記入しない。
※1 図面毎に繰り返し記入する。
全角文字と半角英数字が混在している項目については、全角の文字数を示しており、
半角英数字は、2文字で全角文字1文字に相当する。
記入内容 データ表現 文字数 記入者 必要度 管理項目入力例 摘要
図面管理ファイルを作成したソフトウェア名を記
入する。
全角文字
半角英数字 64 ▲ ○
図面管理ファイル作成
簡易システム
図面管理ファイルを作成したソフトウェアのバー
ジョンを記入する。 半角英数字 127 ▲ ○ 1.0
ソフトウェアメーカー名を記入する。 全角文字
半角英数字 64 ▲ ○ 〇〇株式会社
メーカ連絡先(住所、電話番号等)を記入する。 同上 127 ▲ ○
○○県△△市□□1-1-1
TEL:0XX-XXX-XXXX
FAX:0XX-XXXX-XXXX
ソフトウェア情報予備項目を記入する。 同上 64 ▲ △
表題欄に記述する図面名称を記入する。 全角文字
半角英数字 64 □ ◎
〇〇〇〇1階平面図
建築工事設計図書作成基準
の2.1(3)に示す表題欄に記載
されている図面番号を記入す
る。
1.2適用範囲に示す(1)設計図書(図面名称)及び
(2)完成図(種類)により記入する。 全角文字 10 □ ◎
平面図
本要領(案)第1部建築編の1.2
適用範囲に示す(1)設計図書
(図面名称)及び(2)完成図書
(種類)又は第2 部建築設備編
の表2 により記入する。
1:1階、B2:地下2階等(特にない場合は0を記入
する。)複数の記入可。 半角英数字 3 □ ◎
1
図面に記載されている階数が
特にない場合は0 を記入す
る。
図面の総数を記入する。 半角数字 4 □ ◎
60
表題欄に記述する図面番号を記入する。 半角数字 4 □ ◎
2
建築工事設計図書作成基準
の2.1(3)に示す表題欄に記載
されている図面番号を記入す
る。
図面尺度を記入する。
複数の尺度が混在する場合は、代表尺度を記入
する。
半角英数字 10 □ ◎
1/100
発注者より提示されたコードを記入する。 半角数字 127 □ ◎
1234
監督員に問い合わせの上、建
築物管理者の所属コードを記
入する。
該当するコードがない場合
は、「9999」を記入する。
発注者より提示されたコードを記入する。 半角数字 127 □ ◎
1234
監督員に問い合わせの上、建
築物管理者の所属コードを記
入する。
該当するコードがない場合
は、「9999」を記入する。
意匠、構造、電力、通信、空調、衛生、エレベー
ター、その他を記入する。複数の記入可。 全角文字 64 □ ◎
意匠
以下の通り記入する。
電子納品 ・・・「1」
紙による納品・・・「0」
半角数字 1 □ ◎
1
図面ファイル名に拡張子を含めて記入する。 半角英数大文字 12 □ ☆
PLN01.SFC
図面オリジ
ナルファイ
ル名
図面オリジナルファイルのファイル名に拡張子を
含めて記入する。 半角英数大文字 12 □ ☆
DR_001_01.XXX
図面オリジ
ナルファイ
ル作成ソフ
トウェア名
図面ファイルを作成したソフトウェア名バージョン
を含めて記入する。
全角文字
半角英数字 64 □ ☆
〇〇〇〇〇1.0
受注者説
明文 受注者説明文
全角文字
半角英数字 127 □ △
予備 予備 全角文字
半角英数字 127 □ △
メーカ連絡先
図面ファイル名
ソ
フ
ト
ウ
ェ
ア
情
報
図面
情報
※1
図
面
オ
リ
ジ
ナ
ル
フ
ァ
イ
ル
情
報
その他
施設識別コード
建築物識別コード
工事種別
電子成果物の有無
分類・項目名
ソフトウェア名
バージョン情報
メーカ名
ソフトメーカ用TAG
図面名称
図面種類
図面総数
図面番号
図面尺度
階数
※2
(12)・その他管理ファイル(OTHRS.XML)
その他管理項目記入例
(「分類・項目別」~「必要度」は国土交通省の「営繕工事電子納品要領(案)」より抜粋)
定義:本要領(案)とは営繕工事電子納品要領(案)を示す。
【記入者】 □:電子媒体作成者が記入する項目
▲:電子媒体作成ソフト等が固定値を自動的に記入する項目
【必要度】 ◎:必須記入項目
○:条件付き必須記入項目(データが分かる場合は必ず記入する)
△:任意記入項目
☆:オリジナルファイルを格納する場合は必ず記入する
※1 資料ファイル情報以下は、資料の数だけ繰り返し登録する。
※2 資料オリジナルファイル情報は一つの資料に対して管理するオリジナルファイルを複数繰り返し登録する。
全角文字と半角英数字が混在している項目については、全角の文字数を示しており、半角英数字は、2 文字で
全角文字1 文字に相当する。
記入内容 データ表現 文字数 記入者 必要度 管理項目記入例 摘要
工事関係資料管理ファイルを作
成したソフトウェア名を記入する。
全角文字
半角英数字 64 ▲ 〇
工事管理ファイル作成
簡易システム
工事関係資料管理ファイルを作
成したソフトウェアのバージョンを
記入する。
半角英数字 127 ▲ 〇
1.0
ソフトウェアメーカ名を記入する。全角文字
半角英数字 64 ▲ 〇
〇〇株式会社
メーカ連絡先(住所、電話番号等)
を記入する。 同上 127 ▲ 〇
〇〇県△△市□□1-1-1
TEL:0XX-XXX-XXXX
FAX:0XX-XXX-XXXX
ソフトウェア情報予備項目を記入
する。 同上 64 ▲ △
表2-3の資料大分類を記入する。 同上 64 □ ◎
その他の資料
本要領(案)の表2-3より記入する。
表2-3を参考に、資料小分類を記
入する。 同上 64 □ ◎
参考図
参考図としてラスターデータの納
品を行う場合、「参考図」を記入す
る。
資料の表題を記入する。 同上 64 □ ◎
ラスターデータ
「ラスターデータ」を記入する。
資料作成日をyyyy-mm-dd形式
で記入する。 半角英数字 10 □ ◎
2005-04-01
資料名が漠然としている場合は
内容が分かる程度の副題を記入
する。
全角文字
半角英数字 64 □ ○
平面図
図面種類を記入する。
資料ファイルのファイル名を拡張
子を含めて記入する。
半角英数大文
字 12 □ ◎
OTHRS002.TIF
資料ファイルを作成したソフトウェ
ア名をバージョンを含めて記入す
る。
全角文字
半角英数字 64 □ ◎
9999
原則として、「9999」を記入する。
資料オリジナ
ルファイル名
資料オリジナルファイルのファイ
ル名を拡張子を含めて記入す
る。
半角英数大文
字 12 □ ☆
資料オリジナ
ルファイル作成
ソフトウェア
資料オリジナルファイルを作成し
たソフトウェア名をバージョンを含
めて記入する。
全角文字
半角英数字 64 □ ☆
受注者説明文受注者側で資料に付けるコメント
を記入する。 同上 127 □ △
予備 その他予備項目を記入する。
(複数記入可) 同上 127 □ △
資料副題
資料ファイル名
資料ファイル作成ソフトウェ
ア名
資
料
オ
リ
ジ
ナ
ル
フ
ァ
イ
ル
情
報
※
2
資料小分類
資料名称
資料作成日
そ
の
他
メーカ連絡先
分類・項目名
バージョン情報
ソ
フ
ト
ウ
ェ
ア
情
報
ソフトウェア名
ソフトメーカ用TAG
資
料
情
報
※
1
メーカ名
資料大分類

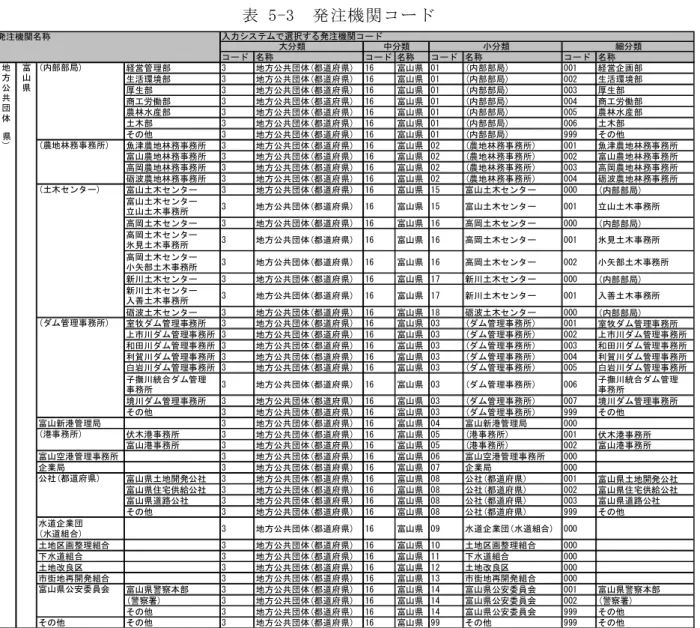

(13)(14)表 5-3 発注機関コード
コード 名称 コード 名称 コード 名称 コード 名称
経営管理部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 001 経営企画部
生活環境部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 002 生活環境部
厚生部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 003 厚生部
商工労働部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 004 商工労働部
農林水産部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 005 農林水産部
土木部 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 006 土木部
その他 3 地方公共団体(都道府県) 16 富山県 01 (内部部局) 999 その他
魚津農地林務事務所 3 地方公共団体(都道府県) 16 富山県 02 (農地林務事務所) 001 魚津農地林務事務所
富山農地林務事務所 3 地方公共団体(都道府県) 16 富山県 02 (農地林務事務所) 002 富山農地林務事務所
高岡農地林務事務所 3 地方公共団体(都道府県) 16 富山県 02 (農地林務事務所) 003 高岡農地林務事務所
砺波農地林務事務所 3 地方公共団体(都道府県) 16 富山県 02 (農地林務事務所) 004 砺波農地林務事務所
富山土木センター 3 地方公共団体(都道府県) 16 富山県 15 富山土木センター 000 (内部部局)
富山土木センター
立山土木事務所 3 地方公共団体(都道府県) 16 富山県 15 富山土木センター 001 立山土木事務所
高岡土木センター 3 地方公共団体(都道府県) 16 富山県 16 高岡土木センター 000 (内部部局)
高岡土木センター
氷見土木事務所 3 地方公共団体(都道府県) 16 富山県 16 高岡土木センター 001 氷見土木事務所
高岡土木センター
小矢部土木事務所 3 地方公共団体(都道府県) 16 富山県 16 高岡土木センター 002 小矢部土木事務所
新川土木センター 3 地方公共団体(都道府県) 16 富山県 17 新川土木センター 000 (内部部局)
新川土木センター
入善土木事務所 3 地方公共団体(都道府県) 16 富山県 17 新川土木センター 001 入善土木事務所
砺波土木センター 3 地方公共団体(都道府県) 16 富山県 18 砺波土木センター 000 (内部部局)
室牧ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 001 室牧ダム管理事務所
上市川ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 002 上市川ダム管理事務所
和田川ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 003 和田川ダム管理事務所
利賀川ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 004 利賀川ダム管理事務所
白岩川ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 005 白岩川ダム管理事務所
子撫川統合ダム管理
事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 006
子撫川統合ダム管理
事務所
境川ダム管理事務所 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 007 境川ダム管理事務所
その他 3 地方公共団体(都道府県) 16 富山県 03 (ダム管理事務所) 999 その他
富山新港管理局 3 地方公共団体(都道府県) 16 富山県 04 富山新港管理局 000
伏木港事務所 3 地方公共団体(都道府県) 16 富山県 05 (港事務所) 001 伏木港事務所
富山港事務所 3 地方公共団体(都道府県) 16 富山県 05 (港事務所) 002 富山港事務所
富山空港管理事務所 3 地方公共団体(都道府県) 16 富山県 06 富山空港管理事務所 000
企業局 3 地方公共団体(都道府県) 16 富山県 07 企業局 000
富山県土地開発公社 3 地方公共団体(都道府県) 16 富山県 08 公社(都道府県) 001 富山県土地開発公社
富山県住宅供給公社 3 地方公共団体(都道府県) 16 富山県 08 公社(都道府県) 002 富山県住宅供給公社
富山県道路公社 3 地方公共団体(都道府県) 16 富山県 08 公社(都道府県) 003 富山県道路公社
その他 3 地方公共団体(都道府県) 16 富山県 08 公社(都道府県) 999 その他
水道企業団
(水道組合) 3 地方公共団体(都道府県) 16 富山県 09 水道企業団(水道組合) 000
土地区画整理組合 3 地方公共団体(都道府県) 16 富山県 10 土地区画整理組合 000
下水道組合 3 地方公共団体(都道府県) 16 富山県 11 下水道組合 000
土地改良区 3 地方公共団体(都道府県) 16 富山県 12 土地改良区 000
市街地再開発組合 3 地方公共団体(都道府県) 16 富山県 13 市街地再開発組合 000
富山県警察本部 3 地方公共団体(都道府県) 16 富山県 14 富山県公安委員会 001 富山県警察本部
(警察署) 3 地方公共団体(都道府県) 16 富山県 14 富山県公安委員会 002 (警察署)
その他 3 地方公共団体(都道府県) 16 富山県 14 富山県公安委員会 999 その他
その他 その他 3 地方公共団体(都道府県) 16 富山県 99 その他 999 その他
公社(都道府県)
発注機関名称
大分類 中分類
(土木センター)
富山県公安委員会
細分類
入力システムで選択する発注機関コード
地
方
公
共
団
体
富
山
県
(内部部局)
(農地林務事務所)
(ダム管理事務所)
(港事務所)
小分類
県)
(15)付属資料 6 基準点の調査方法
基準点の調査方法については、以下のサービスを使用して取得することが可能であ
る。
・測量成果電子納品境界座標入力支援サービス
http://psgsv.gsi.go.jp/koukyou/rect/index.html
・地図閲覧サービス
http://watchizu.gsi.go.jp
各サービスの詳細を次頁より示す。
(16)・測量成果電子納品境界座標入力支援サービス
図 6-1 国土地理院のトップページ
「測量成果電子納品境界座標入力支援サービス」をクリック
すると「測量成果電子納品「業務管理項目」境界座標入力支援
サービス」が表示される。
境界座標取得方法に関しては、「使い方」を参照。
図 6-2 測量成果電子納品境界座標入力支援サービスのトップページ
初めての方は、使い方を参照。
「任意の境界座標を取得」をクリッ
ク す る と 検索 方 法 指 定 画 面 が 表 示
される。
(17)・地図閲覧サービス

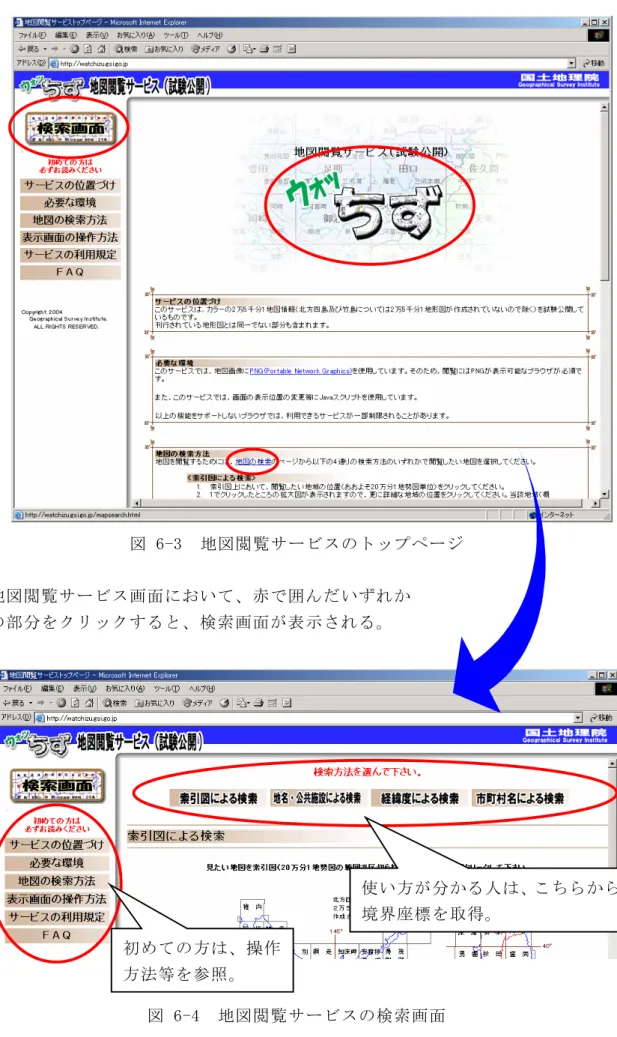

図 6-3 地図閲覧サービスのトップページ
地図閲覧サービス画面において、赤で囲んだいずれか
(18)付属資料 7 使用機器・ソフト
電子納品に必要な機器及びソフトウェア等は、以下のとおりである。
・ インターネットが利用可能なネットワーク環境
・ 電子納品支援ソフト、ウィルス対策ソフト等の必要ソフトウェア
・ 上記ソフトウェアが稼働するパソコン
(1) 発注者側
表 7-1 使用機器及びソフト
富 山 県 で は 、 ワ ー プ ロ ソ フ ト は Microsoft-Word 、 表 計 算 ソ フ ト は
Microsoft-Excel を標準としている。
(2) 請負者側
表 7-2 使用機器及びソフト
電子成果物作成・検査システム、SXF ブラウザは、国土交通省が無償で提供して
いる。
・電子成果物作成支援・検査システム
国土交通省大臣官房官庁営繕部
http://www.mlit.go.jp/gobuild/kijun/cals/supportsys.htm
・
SXF ブラウザ
国土交通省国土技術政策総合研究所
分
類 項目 必要な仕様等
パソコン 電子成果品が作成できる仕様を有したパソコン
デジタルカメラ 有効画素数100万画素程度
CD-Rドライブ 電子データをCD-Rに書き込むために必要
電子納品支援ソフト 電子納品要領(案)等に準拠したもの。管理ファイル(XMLファイル)を作成することができる。
写真データの効率的な編集が可能な「写真管理ソフト」も含まれる。
ワープロソフト Wordと互換性が確保されるもの
表計算ソフト Excelと互換性が確保されるもの
ウィルス対策ソフト 最新のウィルス定義ファイルに更新することが必須
CADソフト 図面の作成に必要。OCF検定合格ソフトが望ましい。
電子納品チェックソフト
(電子青果物作成・検査システム)
電子納品要領(案)等に準拠したもの
電子納品データの形式的なチェックを行うために必要
PDF作成ソフト PDFファイルを作成する際に必要
CD-R書き込みソフト 電子データをCD-Rに書き込む際に必要なソフト
ハー
ド
ソ
フ
ト
ウ
ェ
ア
分
類 項目 必要な仕様等
パソコン
(CD-ROMドライブ) 電子成果品の閲覧・検査ができる仕様を有したパソコン
CD-Rドライブ 電子データをCD-Rに書き込むために必要(発注図の提供)
電子納品チェックソフト
(電子青果物作成・検査システム)
電子納品要領(案)等に準拠したもの
電子納品データの形式的なチェックを行うために必要
写真ビューワソフト 写真ファイルを読み込むために必要
ワープロソフト Wordと互換性が確保されるもの
表計算ソフト Excelと互換性が確保されるもの
ウィルス対策ソフト 最新のウィルス定義ファイルに更新することが必須
CADソフト 発注図の作成に必要
CADビューワソフト
(SXFブラウザ) CAD図面を閲覧する際に必要
ソ
フ
ト
ウ
ェ
ア
ハー
ド
(19)付属資料 8 参考資料
・
国土交通省大臣官房官庁営繕部
http://www.mlit.go.jp/gobuild/kijun/cals/cals.htm
