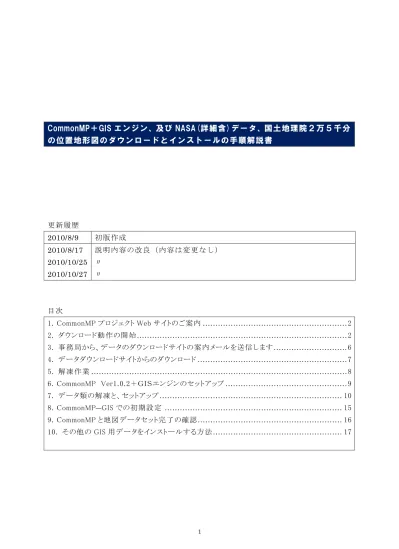

1 更新履歴 2010/8/9 初版作成 2010/8/17 2010/10/25 2010/10/27 説明内容の改良（内容は変更なし） 〃 〃 目次 1. CommonMP プロジェクト Web サイトのご案内 ... 2 2. ダウンロード動作の開始 ... 2 3. 事務局から、データのダウンロードサイトの案内メールを送信します ... 6 4. データダウンロードサイトからのダウンロード ... 7 5. 解凍作業 ... 8 6. CommonMP Ver1.0.2＋ＧＩＳエンジンのセットアップ ... 9 7. データ類の解凍と、セットアップ ... 10 8. CommonMP―GIS での初期設定 ... 15 9. CommonMP と地図データセット完了の確認 ... 16 10. その他の GIS 用データをインストールする方法 ... 17

CommonMP＋GIS エンジン、及び NASA(詳細含)データ、国土地理院２万５千分

の位置地形図のダウンロードとインストールの手順解説書

2 CommonMP プロジェクトへようこそ こ れ か ら 、 こ の プ ロ ジ ェ ク ト が 提 供 す る 「CommonMP＋GIS エンジン」、及び 「NASA 衛星画像データ」、「国土地理院地形図（２万５千分の１）」のダウンロード とインストールの方法を説明します。 1. CommonMP プロジェクト Web サイトのご案内 インターネットで、「CommonMP」をキーワード検索し、CommonMP ホームペー ジ （http://framework.nilim.go.jp/index.html） に ア ク セ ス し ま す 。 画 面 右 上 の CommonMP のダウンロード申し込みページへの入り口がありますので、クリックし てください。 2. ダウンロード動作の開始 ダウンロード申し込み画面へのバナーがありますので、これをクリックします。 クリック 「CommonMP」で検索 CommonMP のダウンロード_{申し込みのページへ}

3 ダウンロード申し込み画面では  「CommonMP Ver1.0.2」 のみ  「CommonMP Ver1.0.2＋ＧＩＳエンジン」 のセット のどちらかをダウンロードするか選択します。 ここでは、「CommonMP Ver1.0.2＋ＧＩＳエンジン」をダウンロードする例を示し ます。 「CommonMP Ver1.0.2＋GIS エンジン」のダウンロードする場合は、ライセンス 認証が必要となるため、ダウンロード申し込み時に、インストールする PC の MAC アドレスを入力する必要があります。 MAC アドレスの取得方法は、次頁を参照してください。 MAC アドレス所得方法 は こ ち ら で 確 認 で き ま す。 ※旧バージョンのCommonMP をインストールされている場合は、予めアンインス トールを行ってから CommonMP Ver1.0.2 をインストールすることを推奨しま す。 MAC アドレスの確認後、 「CommonMP Ver1.0.2＋ GIS エンジン」を選択

4 【MAC アドレスの取得方法】 １． [スタート]－[プログラム]－[アクセサリ] と移動して[コマンド プロンプト]をク リックします。 ２．[コマンド プロンプト]が起動したら「ipconfig /all」（「/」の前に半角スペース） と入力して[Enter] キーを押します。 ３ ．IP ア ド レ ス 等 の 情 報 が 表 示 さ れ ま す 。 そ の 中 に 表 示 さ れ て い る 「 Physical Address」が MAC アドレス（6 組の 2 文字の半角英数字）ですので、数値を確認 し、ライセンス申請を行ってください。 ※CommonMP 用の GIS エンジンを無料で公開するにあたって、目的外利用・再配 布を防止するために、使用するそれぞれの PC に対して、MAC アドレスによるラ イセンス認証を行っております。 MAC アドレス ※この画面はデモですので、 各 自 の PC のマックアドレ スを確認してください。 ipconfig /all と入力

5 「CommonMP Ver1.0.2＋GIS エンジン」のダウンロード申し込みフォームでは、 「 ライ セ ン ス 規約 」 に 同 意す る に チ ェッ ク を入れ、入 力 フ ォー ム を 記 入 し、「確認」 ボタンをクリックしてください。 その後、記入した電子メールアドレス宛に、CommonMP 事務局からメールが届き ます。 「ライセンス規約」に同意する にチェックを入れてください。 入 力 フ ォ ー ム の 各 項 目 を 全 て記入してください。 入力後、確認ボタンをクリッ クしてください。

6

3. 事務局から、データのダウンロードサイトの案内メールを送信します

CommonMP 事務局からのメールには、「CommonMP Ver1.0.2＋GIS エンジン」の ダウンロードサイトへの URL が記載されています。この URL をクリックして、サイ トにアクセスしてください。 なお、事務局からのメールには、GIS エンジンを使用するためのライセンスファイ ルが添付されていますので、解凍※して保存しておいてください。CommonMP－GIS を立ち上げる際のライセンス認証に必要になります。 ※【圧縮ファイルの解凍方法について】 「CommonMP＋GIS エンジン」のインストーラや「NASA 衛星画像データ」、「国 土地理院地形図（1/25000）」等のデータは非常に容量が大きいため、圧縮されたファ イル（ZIP ファイル、LZH ファイル）をダウンロードし、それぞれを解凍していただ く必要があります。 圧縮ファイルは、フリーのデータ解凍ソフト（Lhaca 等）を用いて容易に解凍でき ます。しかし、解凍ソフトの種類やバージョン等が原因で、ファイルが不完全に解凍 され、正常にインストールされない場合があります。 そこで、下記の解凍ソフト（Lhaplus）をインストールして、その後のインストー ル作業を進めていただくことを推奨します。 ・ Lhaplus http://www.forest.impress.co.jp/lib/arc/archive/archiver/lhaplus.html クリック クリックして、ダウン ロードを実行 デ ス ク ト ッ プ に Lhaplus のアイコンができます

7 4. データダウンロードサイトからのダウンロード CommonMP 事務局から送られてきたメールに書かれているダウンロードサイトの URL をクリックすればダウンロードサイトに接続が出来ます。 以下の３種類をダウンロードすれば、CommonMP およびＧＩＳエンジンの機能の 基本性能が確認できます。  「CommonMP Ver1.0.2＋ＧＩＳエンジン」  「NASA 簡略衛星画像＋標準衛星画像」  「CommonMP―GIS 用地形図データ（国土地理院数値地図２万５千分の１）」 NASA 簡 略 衛 星 画 像 ＋ 標 準 衛 星 画 像(4 分割 フ ァ イ ル 全 て ダ ウ ン ロ ー ド下さい) 「CommonMP＋GIS エンジン」の イ ン ス ト ー ラ フ ァ イ ル を 保 存 し て ください 「CommonMP Ver1.0.2 ＋ＧＩＳエンジン」 CommonMP―GIS 用地形 図データ（国土地理院数値 地図２万５千分の１）

8 「CommonMP―GIS 用地形図データ（国土地理院数値地図２万５千分の１）」は、 データ容量が大きいので、同ページの地域分割図で必要な地域の番号を確認した上で、 必要な地域の地形図を選択してダウンロードしてください。 5. 解凍作業 ダウンロードした「commonmp-gis_ver1.0.2.lzh」を解凍ソフトで解凍してくださ い。解凍したフォルダ内に「CommonMP―GIS インストーラ」フォルダがあります。 地域 分 割図 を参 照 して 、必 要 な地 域 の番号を確認してください。 必要な地域の番号をクリック ※ ダウンロードサイトでは、「CommonMP―GIS データコンバータ」も用意して います。これは上記のインストールが完了した後、航空写真やベクトル地図などの 地図データをＧＩＳに装着するためのコンバータです。 解凍 【解凍方法】 ・圧縮ファイル（lzh）を右クリックして、「解凍」を選択 ・ あ る い は 、 圧 縮 フ ァ イ ル を ド ラ ッ ク し て 「Lhaplus」のア イコンにドロップする

9 6. CommonMP Ver1.0.2＋ＧＩＳエンジンのセットアップ 「CommonMP―GIS インストーラ」フォルダ内の「setup.exe」を実行します。 CommonMP のインストール先を指定する必要がありますので、ここでは、C ドラ イブの直下に「CMP」というフォルダを作り、ここ（C:¥CMP¥）を保存先とするこ ととします。 CommonMP のインストールが完了すると、デスクトップに CommonMP のショー トカットが自動生成されています。 また、C ドライブの直下に「CMP」フォルダが 生成されたことが確認できます 「setup.exe 」 を ダ ブ ル クリックして実行 ※CMP フォルダは、CommonMP プロジェクト用の専用フォルダとし、以降、必 要なデータは全てこのフォルダに格納することで、作業が容易に行えます。 イ ン ス ト ー ル 先 を 「C:¥CMP¥」に指定 CommonMP のアイコン 「CMP」フォルダ

10 7. データ類の解凍と、セットアップ 7.1 NASA 簡易衛星画像＋標準衛星画像の解凍とセットアップ ダウンロードした下記の４つの「NASA 簡易衛星画像＋標準衛星画像」データファ イルを、それぞれ解凍してください。 ３つのファイルを解凍 これを解凍する ファイルが生成される 解 凍 し て 生 成 さ れ た 全 て の フ ァ イ ル を 「Sample_GIS_Data_ditail1」フ ォルダ内 に格納する

11

次に「Sample_GIS_Data（NASA 詳細含）.exe」をダブルクリックして、自己復 元を実行してください。

実行後、「Sample_GIS_Data（NASA 詳細含）.zip」が生成されます。

12 これを解凍すると、「data」フォルダが生成されます。この「data」フォルダを「CMP」 フォルダの内に格納してください。 最終的な data フォルダのサイズ等は、以下の通りとなっているかを確認下さい。（こ こでは、C:¥CMP¥に data フォルダを作成した例を示しています。） ・サイズ 725MB ・ファイル数 154,752 ・フォルダ数 7,737 ※自 己 復 元 も し く は 解 凍 が う ま く い っ て い な い 場 合 、 「data」フォルダ内のデータに抜けが生じている可能性 があります。以下の「data」フォルダサイズ等を確認し てください。 生成された「data」フォルダ内のフォルダー

13

7.2 国土数値情報２万５千分の一地形図のダウンロードとインストール

ダウンロードサイトから必要な地域の地形図のデータをダウンロードし、解凍する と、さらに解凍レンジ（WinSFX32 Self Extractor）が生成されます。解凍レンジを 実 行 す る と 、 解 凍 先 を 指 定 す る 必 要 が あ る の で 、 先 に 作 成 し た 「data」 フ ォ ル ダ （C¥CMP￥data）に指定します。 「data」フォルダ内に「i25k」フォルダ（地形図データ）が生成されます。 ダ ウ ン ロ ー ド し た 地 形 図 デ ー タ 解 凍 す る と 、 解 凍 レ ン ジ が 、 生 成 さ れ ま す の で 、 それを実行してください。 解凍レンジを実行 「data」フォルダ内に「i25k」フォルダ（地 形図データ）が生成される。 解凍先を 「C:¥CMP¥data」 に指定

14

次 に 、「 data 」 フ ォ ル ダ 内 の 「 dataset.ini 」 を テ キ ス ト 形 式 等 で 開 き 、 basemap/dataset.ini の次の行に、i25k/dataset.ini と書き込み、GIS と国土数値デー タとの関連づけを行います。 以上で、準備作業が終わりました。 basemap/dataset.ini の下に、 i25k/dataset.ini と 書 き 加 え て、上書き保存 「data 」 フ ォ ル ダ 内 の 「dataset.ini」をテキスト 形式等で開く ※それぞれのファイルの解凍後、圧縮ファイル（lzh ファイル、zip ファイル） は不要ですので削除してください。

15 8. CommonMP―GIS での初期設定 CommonMP ショートカットをダブルクリックして、CommonMP を立ち上げます。 画面上のツールメニューから、「ツール」－「GIS 表示」－「地図表示」に進むと、「デ ー タ フ ォ ル ダ 設 定 」 画 面 が 出 ま す 。 を ク リ ッ ク し て 、 デ ー タ フ ォ ル ダ の 場 所 を 「C¥CMP￥data」に指定してください。 これで、２万５千分の一地形図データと、GIS エンジンの関係づけが完了します。 「ツール」－「GIS 表示」 －「地図表示」を選択 デ ー タ フ ォ ル ダ の 場 所 を 「C¥CMP￥data」に指定

16 この後、「ライセンス登録」画面が出れば、先に CommonMP 事務局から添付書類 で送られてきた「ライセンスファイル（LICENSE_○○.xml）」を参照先に指定して、 登録ボタンを押せば完了です。 「Project フォルダ」を聞いた来たら、OK としてください 9. CommonMP と地図データセット完了の確認

CommonMP の「ツール」－「GIS 表示」－「地図表示」で CommonMP-GIS（衛 星画像の画面）が立ち上がります。 「ライセンスファイル（XML ファイル）」を参照先に指定 ※CommonMP 事務局から添付書類「license_○○.lzh」は、あらかじめ解凍して、 「CMP」フォルダ等に保存しておいてください。 ※データフォルダの場所の変更などによりデータ接続に失敗した場合、データフ ォルダの設定画面は開きません。

そ の 場 合 、「C ￥ Documents and settings¥ “ ユ ー ザ ー 名 ” ¥Application Data¥hitachi engineering & Services¥DioVISTA¥DioVISTA ini」を開き、 「dataset=○○○」の 1 行を消去し、上書き保存して下さい。そして、再度 CommonMP-GIS を起動すると「データフォルダ設定」ダイアログが表示され ますのでデータフォルダの再設定をして下さい。 「ツール」－「GIS 表示」 －「地図表示」を選択 CommonMP-GIS が立ち上がる

17 CommonMP-GIS 画面上のツールメニューから、「表示」－「ラスター地図」－「地 形図」を選択すると、データをセットした区域の「２万５千分の１地形図」が表示さ れます。ただし、近接しないと出現しないように設定（約３３万分の１付近で切り替 え）していますので、ご確認ください。 10. その他の GIS 用データをインストールする方法 そ の 他 の GIS 用 デ ー タ を イ ン ス ト ー ル す る 場 合 に は 、 ダ ウ ン ロ ー ド サ イ ト の 「CommonMP―GIS 用データコンバータダウンロード」をご利用ください。 以上 ２ 万 ５ 千 分 の １ 地 形 図が表示されます 「表示」－「ラスター地図」 －「地形図」を選択
