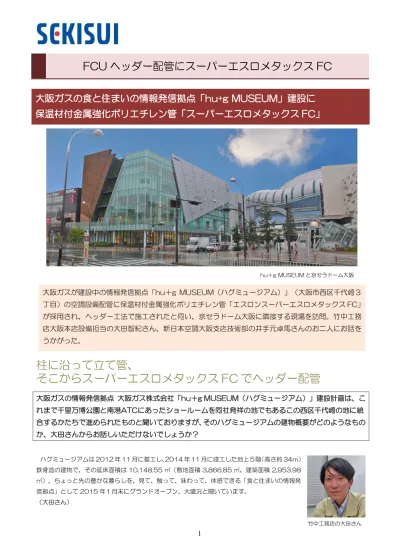

FCU ヘッダー配管にスーパーエスロメタックス FC
柱に沿って立て管、
そこからスーパーエスロメタックス FC でヘッダー配管
ハグミュージアムは 2012 年 11 月に着工し、2014 年 11 月に竣工した地上５階（高さ約 34m）
鉄骨造の建物で、その延床面積は 10,148.55 ㎡（敷地面積 3,866.85 ㎡、建築面積 2,953.98
㎡）。ちょっと先の豊かな暮らしを、見て、触って、味わって、体感できる「食と住まいの情報発 信拠点」として 2015 年１月末にグランドオープン、大盛況と聞いています。
（大田さん）
大阪ガスの情報発信拠点 大阪ガス株式会社「hu＋g MUSEUM（ハグミュージアム）」建設計画は、こ れまで千里万博公園と南港ATCにあったショールームを同社発祥の地でもあるこの西区千代崎の地に統 合するかたちで進められたものと聞いておりますが、そのハグミュージアムの建物概要がどのようなもの か、大田さんからお話しいただけないでしょうか？
大阪ガスが建設中の情報発信拠点「hu＋g MUSEUM（ハグミュージアム）」（大阪市西区千代崎３ 丁目）の空調設備配管に保温材付金属強化ポリエチレン管「エスロンスーパーエスロメタックス FC」
が採用され、ヘッダー工法で施工されたと伺い、京セラドーム大阪に隣接する現場を訪問。竹中工務 店大阪本店設備担当の大田智紀さん、新日本空調大阪支店技術部の井手元卓馬さんのお二人にお話を うかがった。
大阪ガスの食と住まいの情報発信拠点「hu+g MUSEUM」建設に 保温材付金属強化ポリエチレン管「スーパーエスロメタックス FC」
大学内に設置された下水道直結型仮設水洗トイレ
hu＋g MUSEUM と京セラドーム大阪
竹中工務店の大田さん
2
２階から３階にかけて吹き抜けのスペースがあるなど、階層によって台数が異なりますが、全館で いえば８系統 162 台のファンコイルユニット（以下 FCU と表記）を設置しました。
（大田さん）
2014 年４月から管施工を開始し、8 月半ばに FCU の設置を完了。試運転を経て 11 月の竣工引 き渡しを済ませることができました。
（大田さん）
柱に沿ってあげた立て管（SGP管）と柱周辺の天井部に取り付けたヘッダーをつなぎ、そのヘッダーからFCUまでを“放 射状”に配管しています。このヘッダー配管が、この現場における空調配管の特色といえます。
（大田さん）
そのハグミュージアムの空調設備の台数は？
空調設備の工事期間は？
柱廻りに空調用の立て管？
吹き抜け部のヘッダー配管
柱を中心にスーパーエスロメタックス FC でヘッダー配管
3
工期短縮をめざしスーパーエスロメタックス FC を採用
元々の設計はSGP管を用いたリバースリターン方式というものでした。
ただ、この現場での工期と建物の型から考えると、スーパーエスロメタックス FC を主軸にした ヘッダー配管方式はどうかとご提案し、竹中工務店さんのご理解を得て建築主様や設計事務所様に 設計変更を働きかけました。
（井手元さん）
そうです。工期を勘案しての提案だったのですが、柱廻りに冷暖房用の立て管を設けるためには当然その設置スペースを 確保しなければならず、その配管スペース、またヘッダー廻りの点検口設置について大阪ガス様のご理解を得られたこと が、この現場の柱を起点とした空調配管実現につながったものと感謝しています。
（井手元さん）
その８系統 162 台の FCU とヘッダー間の配管に保温材付金属強化ポリエチレン管「エスロンスーパー エスロメタックス FC」を使っていただいたわけですが、これは設計にあったのでしょうか？ 空調施工 を担当なさった新日本空調の井手元さんからお話しください。
その結果、設計変更が認められてスーパーエスロメタックス FC によるヘッダー配管が採用されること に。
新日本空調の井手元さん
FCU 廻りの配管（ハグミュージアム）
4
まだ検証などはしていませんが、確実に保温工数は削減できたはずですから、スーパー エスロメタックス FC によるヘッダー配管の採用が工期短縮に役立ったことは間違いあ りません。
（井手元さん）
従来工法では枝管に手間がかかり、工期が限られたこの現場には馴染まなかったし、ス ーパーエスロメタックス FC の施工性の良さは病院の改修工事などで確認できていまし たし、竹中工務店さんの中でも、ＦＣＵと配管の接続部などにスーパーエスロメタック スＦＣを採用した施工実績が多いということも大きな要因でした。
（井手元さん）
近年の専門工・作業員不足の中で、竹中工務店では生産性向上・省人化につながる材料・
工法の検討を行っており、その取り組みの一つとしてスーパーエスロメタックスFCを使 っています。
この現場の空調ドレン用配管に用いた結露防止層付のエスロン AC ドレンパイプや排水 管としてのエスロン耐火 VP パイプ。また消火管として採用したエスロハイパーなども 同様の考え方に沿ったものです。
（大田さん）
工期短縮がスーパーエスロメタックス FC によるヘッダー配管採用の理由ということですが、試算などな さいましたでしょうか？
井手元さんは、この現場で初めてスーパーエスロメタックス FC を採用な さったとのことですが、なぜスーパーエスロメタックス FC を？
今回の採用について大田さんはどのように？
エスロン耐火 VP による排水配管
5
FCU162 台、8,800m のヘッダー配管を問題なく完了
この現場用にこしらえたのは 7 口のヘッダーで、そのうちの６つの口を使い、１つは予備。そのヘッダーを１区画につい て４つ（往・還・冷水・温水）設置し、ヘッダーと FCU の間を冷水用の呼び径 20mm（保温材厚 25mm）、温水用の呼 び径 16mm（保温材厚 10mm）でつないでいます。
（井手元さん）
この現場では、壁沿いのSGP管からつなぐと途中で継手を使わなければならな い場所があり、また、総配管長が長く施工効率が下がることが考えられました。
ですが、ヘッダーの位置を柱廻りにすると、すべての配管をスーパーエスロメ タックスFC一巻き（定尺25m）の長さ以内に納めることができたのです。
FCU162 台分の長さは、施工図から拾った数字で約 8,800m になります。
（井手元さん）
試験としてヘッダーごとに気密テスト（0.4MPa）を行いながら施工し、最終水圧試験（1.0uPa）を行い試運転調整に おいてもすべての段階で問題なく、無事竣工を迎えることができました。現場で施工にあたった方の話でも、形状保持機 能があるスーパーエスロメタックスは配管長さの関係で施工が難しいところでもぴったりと納めることができるなど、他 の管にくらべて施工し易いと評判が良かったと思います。
（大田さん）
この現場でお使いいただいたスーパーエスロメタックス FC の呼び径やヘッダーの配置などについて、も う少し詳しく井手元さんからお話しいただきたいのですが。
柱から FCU に向かって放射状に配管が伸びているかたちですが、そのような配管になさったのは？ ま た FCU162 台分のヘッダー配管すべてを合わせたスーパーエスロメタックス FC の長さは？
162 台、8,800m のヘッダー配管。 その感想を大田さんにお尋ねしたいのですが。
現場仕様のヘッダー
6
ご承知のとおり設計変更を提案し実現するためには各種のデータや説明資料をとりまとめ、何度も話し合いを重ねるなど、
想像以上のエネルギーが必要になります。設計図通りに施工すれば、これらの苦労はしなくてもいいのですが、新しい材 料、システムなどをご提案し使っていただきたい現場があるのも事実です。この現場では、他管種との比較の中でスーパ ーエスロメタックスFCの採用を認めていただき、お客様にも期待されていた工期短縮の成果は十分に証明できたと思いま すし、さっそく他現場で同方式をベースにエスロメタックスを採用されたと聞いていますので、お客様からの信頼も得ら れたのではないかと思います。
（井手元さん）
最後に、スーパーエスロメタックス FC によるヘッダー配管への設計変更をご提案いただいた井手元さん に感想また総評的なお話をお聞きしたいのですが。
スーパーエスロメタックス FC と施工風景
ありがとうございました。これからも保温材付金属強化ポリエチレン管「エスロンスーパーエスロメタックス FC」をよろしくお願いいたします。
7
<保温材付>金属強化ポリエチレン管
エスロン スーパーエスロメタックス FC
金属強化ポリエチレン管に保温材をプラスしたエスロンスーパーエスロメタックス FC は、軽量で柔軟な曲げ加工性と優れた耐食性を発 揮。呼び径 50 までのサイズアップにより、冷温水本管からファンコイルユニットまでのトータル配管が可能です。
今回ご紹介させていただいた製品概要
8
建物用耐火性硬質塩化ビニル管・継手断熱材 エスロン耐火 VP パイプ・耐火 DV 継手
三層構造の塩ビ管で、内外面の硬質ポリ塩化ビニル層と、高温になると大きく膨張し断熱・耐火層を形成する特殊配合の 中間層からなる、業界初の耐火性プラスチック管です。
パイプ同士をつなぐ耐火ＤＶ継手にも独自の燃焼遅延配合を採用しています。
