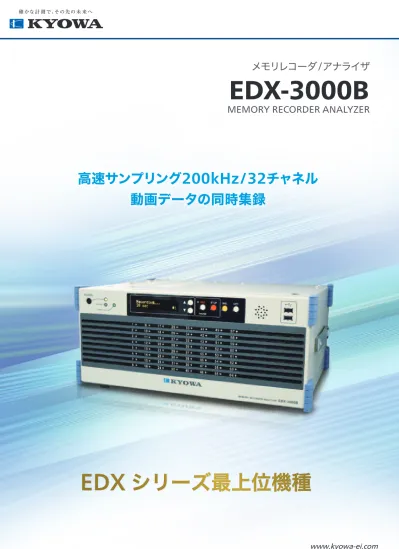

MEMORY RECORDER ANALYZER
EDX-3000B
メモリレコーダ
/
アナライザ
高速サンプリング
200kHz/32
チャネル
動画データの同時集録
高速サンプリング
200kHz/32
チャネルの測定
（
100kHz/64
チャネル）
動画データの同時集録
EDX-3000B
Memory Recorder Analyzer
EDX-3000B
は高度な機能と高速処理能力を持った先進の
据置型測定器で，
EDX
シリーズの最上位機種です。オンライン
/
オフライン制御が可能で，別売のディスプレイとキーボードを
装備すれば，オールインワンロガーとしてもご使用になれます。
好評のダイナミックデータ集録ソフトウェア
DCS-100A
と
同等の操作ができるソフトウエアがインストールされています
ので，多彩なグラフウィンドウで測定中のデータをモニタ・集録
できるばかりでなく，測定データと動画の同時集録やリアル
タイムでロゼット解析など演算処理をすることもできます。
（
EDX-3000B
の機能は
EDX-3000A
の機能と同一です。）
各コンディショナカードは，
EDX-100A
，
EDX-200A
，
EDX-2000A/B
と共通。ひずみ
/
電圧や温度をはじめ
CAN
データに対応するカード
も用意していますので，用途に応じて最適なシステムを構築できます。
最大
8
枚まで実装して最大
64
チャネルの計測が可能です。
（
P.3
∼
5
参照）
測定データの集録1
四則演算・FFT
解析 ディスプレイは折畳式目的に合わせて選択できる
コンディショナカード
ダイナミックデータ集録ソフトウェア
DCS-100A
と同等の操作性の
ソフトウエアが内蔵されていますので，設定からモニタ・集録・再生
まで容易に行うことができます。モニタ・集録中には測定データを各
種グラフで観察できるばかりでなく，動画もモニタできます。リアル
タイムでの演算も可能です。再生時には，統計処理，頻度解析など
を行うこともできます。
（
P.5
∼
6
参照）
抜群の操作性
高速高性能
CPU
を搭載。四則演算・
FFT
解析はもとより，
ハイパス
/
ローパスフィルタ処理，移動平均，微分積分を
リアルタイムで行うことができます。
充実したリアルタイム処理機能
別売のディスプレイとキーボードを
用意すれば，現場で設定，モニタ，
集録，解析を行うことができます。
市販のディスプレイやマウス，キー
ボードを接続することもできます。
（お問い合わせください。）
オールインワンロガーに変身
●自動車をはじめ各種産業における材料試験
●鉄道走行試験
●研究
/
教育機関における機械工学や
スポーツ工学
応用例
本体前面パネルからと同様
の操作を遠隔から行なえ，
ブザーも付いていますので
本体からの音が聞き取りに
くくても手元で警報音を確
認できます。
2
集録中 バランス実行中 モニタ中 バランス実行中 測定ON
測定OFF
入力オーバ発生17
チャネル入力オーバLAN Hub
別売の
DCS-100A
，
DCS-103A
をパソコン
にインストールすると遠 隔から複 数の
EDX-3000A/3000B
を制御し，データ回
収・ファイル結合が行えます。
制御機能：REC/PAUSE
（集録開始/
中断）STOP
（集録中止）BAL.
（バランス実行）OPT.
（任意機能を割り当て）VOICE MEMO
（内蔵マイクで音声記録） 表示： 集録中/
集録中断中/
バランス実行中をLED
表示 ケーブル長：1.5m
REC/PAUSE
，
STOP
，
BAL
，
OPT.
キーが前面パネルに装備されていますので，
ディスプレイやキーボードがなくても，集録の開始・中断・停止やバランス実行，
モニタ開始，
CAL
出力などを行うことができます。
同様の操作は別売のリモコンで行うこともできます。
また，動作状態を前面パネルの小型表示器で確認することができます。
EDX-3000B
では有機
EL
表示器となり、状態表示が見やすくなりました。
本体のみで集録可能
入力オーバが発生すると
LED
がグリーンからレッド点灯
に変わり，ビープ音で警報を発します。バランス実行中は
オレンジです。不使用チャネルやカードを実装していない
チャネルは
LED
消灯で示されます。
本体前面の
LED
ランプで各チャネルの状態を一目で確認
複数の
EDX-3000A/3000B
をオンラインで遠隔制御
表示例
リモートコントロールユニット
RCU-42A
（別売品）
200fps
で現象を撮影
200kHz
でデータ集録
200kHz
を分周して
200Hz
のクロックを供給
豊富な外部入出力コネクタ（
BNC
）
TRG IN
，
TRG OUT
は外部トリガ信号の
入出力，
READY
は集録中
Low
を出力，
CLK IN
，
CLK OUT
は外部クロック信号の
入出力です。
CLK OUT
はクロック信号を分周して出力できますので高速度カメラや外部ロガーの同
期用クロックとして利用可能です。
停電時
3
分以上電源が復帰しなければ，
集録データを自動的に保存し，シャットダ
ウンします。
バックアップバッテリ内蔵
衛星からの時刻データを利用して，別の
場所に設置した
EDX-3000A/B
間の同
時刻計測が可能です。
（各
EDX
間を同期
ケーブルで接続する必要はありません。）
時刻同期計測（オプション）
EDX-3000A
EDX-3000B
型式名
EDX-3000B-H
：ハードディスクドライブ（HDD
）容量
300GB
以上日本語版EDX-3000B-HE
：ハードディスクドライブ（HDD
）容量
300GB
以上英語版EDX-3000B-S
：ソリッドステートドライブ（SSD
）容量30GB
以上 日本語版EDX-3000B-SE
：ソリッドステートドライブ（SSD
）容量30GB
以上 英語版対応コンディショナ
CDV-40A/B(-F)
，CVM-40A/41A
，DPM-42A/B(-F)
，DPM-42B-I(-F)
，CTA-40A
，CFV-40A
，CCA-40A(-F)
，CAN-40A
，CAN-41A
，CDV-44AS
，CDA-44AS
，CDA-45AS
，AD-40AS(-F)
入力チャネル数 最大64
（CDV-40B
を8
枚実装時） アナログ入力 詳細は各コンディショナカードの仕様を参照 ディジタル入力32
ビット（TTL
レベル，接点入力） 音声入力1
チャネル（集録時に入力した測定データを音声メモと共に集録可能） リモートコントロールユニットRCU-42A
（オプション）を使用 サンプリング方式 全チャネル同時サンプリング サンプリング周波数1-2-5
系列1Hz
∼200kHz
：32
チャネルまでのデータ集録時1Hz
∼100kHz
：64
チャネルまでのデータ集録時1Hz
∼10kHz
：リアルタイム処理有効時，CAN
データ測定時2
n系列2Hz
∼131072Hz
：32
チャネルまでのデータ集録時2Hz
∼65536Hz
：64
チャネルまでのデータ集録時2Hz
∼8192Hz
：リアルタイム処理有効時，CAN
データ測定時 表示 チャネル状態表示LED
（チャネル毎に入力OVER
値レベル設定可能）REC/PAUSE LED
状態表示用小型有機EL
表示器（20
文字2
行）15
型ディスプレイEMON-30A
（オプション）操作キー 本体キー（
REC
，STOP
，BAL.
，OPT.
， 「UP
，DOWN
」スイッチ（△/
▽）） 外部制御コネクタCONT.IN
，CONT.OUT
（リモコン，同期運転用） 外部入出力コネクタ 外部トリガTRG IN
，TRG OUT
外部クロックCLK IN
，CLK OUT
（任意の分周比で出力可能） 動作状態出力READY
外部機器 キーボードI/F
ミニDIN 6
ピン インタフェース マウスI/F
ミニDIN 6
ピン 外部表示器I/F VGA
コネクタ（モニタ用15
ピン）USB I/F
USB2.0
（前面2
ポート，背面6
ポート）LAN I/F
100/1000BASE-T
搭載
OS
Windows Embedded 8.1 Industry Pro
電源
AC100
∼240V
，50/60Hz
瞬時停電用バッテリ内蔵 消費電流2.0A
（AC100V
，CDV-40B
を8
枚実装時） 使用温湿度範囲0
∼40 C
，20
∼80
％RH
（結露しないこと） 保存温度範囲 20 C
∼60 C
耐振性49.0m/s
（25G
），5
∼55Hz
（非動作時）29.4m/s
（23G
），5
∼55Hz
（動作時）EDX-3000B-H
（E
）: 9.8m/s
（21G
），10
∼200Hz
（動作時）EDX-3000B-S
（E
）: 19.6m/s
（22G
），10
∼200Hz
（動作時） 耐衝撃性196.1m/s
（220G
）/11ms
外形寸法440
（W
）186
（H
）341
（D
）mm
（突起部含まず） 質量 約13kg
（本体のみ）■ひずみ
/
電圧
/
加速度測定カード
CVM-41A
※2015年度中に欧州RoHS指令（2011/65/EU）対応予定ひずみ測定
電圧測定
加速度測定（圧電型）
対応機種
EDX-10A
およびEDX-2000A/B
を除く全てのEDX
シリーズ入力チャネル数
8
測定対象 入力形式 入力インピーダンス ブリッジ電源 センサ電源(
各CH
独立)
(＊6) 適応ゲージ率 適応ブリッジ抵抗 バランス動作設定 （ゼロサプレス） 平衡調整範囲 （ゼロサプレス範囲） 測定レンジ レンジ精度 非直線性 校正値（CAL
）SHUNT CAL
応答周波数 ローパスフィルタ ハイパスフィルタAD
変換器分解器24-bit
(＊9) 歪率 モニタ出力 寸法22
（W
）119
（H
）213
（D
）mm
（突起部含まず） 質量 約400g
付加機能TEDS
内蔵センサの情報読込EMC
指令EN61326-1
（クラスA
）RoHS
指令EN50581
■ひずみ
/
電圧測定カード
CDV-40B
，
CDV-40B-F*
ひずみ測定 電圧測定 入力チャネル8
（集中コネクタ） 入力形式 平衡差動入力 不平衡入力 入力抵抗 約（10M
Ω+10M
Ω） 約1M
Ω カップリングDC/AC
（DC
カット） ゲージ率2.00
ブリッジ電源DC 2V 2
％（120
∼1k
Ω） 平衡調整範囲 抵抗分2.4
％（12000 10
6ひずみ） 測定レンジ500
，1k
，2k
，5k
，10k
，20k
，0.1
，0.2
，0.5
，1
，50k 10
6ひずみ，OFF
2
，5
，10V
，OFF
レンジ精度 各レンジ0.2
％FS
校正値（CAL
） 各レンジ100
％，50
％ 非直線性0.1
％FS
応答周波数範囲DC
結合時：DC
∼50kHz
偏差＋1dB
，3dB
DC
カット（AC
結合時）：0.2
，1Hz
∼50kHz
（ハイパスフィルタの項を参照） ローパスフィルタ 伝達特性 ：2
次バタワース カットオフ周波数 ：10
，30
，100
，300
，1k
，3k
，10kHz
およびF
（フラット）の8
段 カットオフ点の振幅比：3 1dB
減衰特性 ：12 1dB/oct.
アンチエリアジング8
次バタワース型 フィルタ カットオフ周波数 ：サンプリング周波数0.25
に自動設定 （CDV-40B-F
のみ）遮断特性 ：48 5dB
（サンプリング周波数0.5
の時） 注）EDX
のローパスフィルタ設定で［AUTO
］設定時に有効 ハイパスフィルタ カットオフ周波数：0.2Hz
，1Hz
（DC
カット） 減衰特性：6dB/oct.
AD
変換器分解能16-bit
付加機能TEDS
内蔵センサの情報読込EMC
指令EN61326-1
（クラスA
）本体ハードウェア仕様
コンディショナカード（別売品）
ひずみゲージ(＊1) ひずみゲージ式変換器 電圧出力型センサ電圧 （アンプ内蔵型）圧電型加速度計 平衡差動入力 平衡差動入力(＊2)，(＊3) 不平衡入力(＊4)2.00
固定 ─ ─5V
─ ─0.2%FS
以内 カットオフ周波数：0.2
，1Hz
， 減衰特性： −6dB/oct.
1.0%FS
以内0.1%FS
以内0.2%FS
以内 ─5V 0.5%
（FS
時）， 非直線性：0.5%FS
以内1
％以下BV2V
：120
∼1000
ΩBV5V
：350
∼1000
ΩBV10V
：500
∼1000
Ω ─ ─ ─ 定電圧出力BV2V
：DC2V
BV5V
：DC5V
BV10V
：DC10V
定電圧出力DC2V
（1V
），DC5V
（2.5V
），DC10V
（5V
）またはOFF
20mA/CH
以下 【オートバランス有効】 ブリッジの不平衡分をア ナログ回路でキャンセル し測定値をゼロにする 【オートバランス無効】 ブリッジの不平衡分 キャンセルを行わない （ブリッジ回路の初期不 平衡値が確認できる）BV 2V
：抵抗分10%
（50,000 10
6ひずみ）BV 5V
：抵抗分4%
（20,000 10
6ひずみ）BV 10V
：抵抗分2%
（10,000 10
6ひずみ）1
，2
，5
，10
，20
，50V
100
1000
，200
，2000
，500
，，5000mV
BV 2V
：2k
，5k
，10k
，20k
，50k
，100k
，200k
，500k 10
6ひずみBV 5V
：2k
，5k
，10k
，20k
，50k
，100k
，200k 10
6ひずみBV 10V
：2k
，5k
，10k
，20k
，50k
，100k 10
6ひずみ0.5Hz
∼5kHz
（偏差+1dB
，−3dB
）DC
結合時：DC
∼5kHz
（偏差+1dB, -3dB
）AC
結合時：0.2
，1Hz
∼5kHz
（偏差+1dB, -3dB
） （ハイパスフィルタの項を参照） 伝達特性：5
次バタワース カットオフ周波数：30
，100
，300
，1k
，3kHz
，FLAT
およびAUTO
(＊8) カットオフ精度：-3 1dB
，減衰特性：-30 3dB/oct.
各レンジの100%
，50%
各レンジの100%
，50%
およびSHUNT
(＊7) 【ゼロサプレス有効】 入力電圧をアナログ回 路でキャンセルし測定 値をゼロにする 【ゼロサプレス無効】 入力電圧キャンセルを 行わない （入力電圧をそのまま 表示） 定電流出力 約4mA
印加電圧DC
約23V
負荷1k
Ω以下 ─(1M
10%
Ω+1M
以内(＊Ω5))
─ ●着脱式15型LCDディスプレイ EMOM-30A ●キーボード ●マウス ●リモートコントロールユニット RCU-42A（P.2参照） ●電圧変換アダプタ FV-1A ●8チャネル入力ケーブル U-38∼48 注）リモートセンシング付変換器を使用する場合は，4心の延長ケーブル（N81∼N85）を 使って接続すると測定可能になります。但し，リモートセンシング機能は使えません。 （＊1）ひずみゲージ測定時はブリッジボックスを使用 （＊2）入力アダプタ：FV-1A使用時は不平衡入力 （＊3）同相入力電圧範囲：20V以内, 絶対定格入力電圧範囲：50V以内 （＊4）入力アダプタ：FV-1A使用可能 （＊5）入力アダプタ：FV-1A使用時(不平衡入力時)は1MΩ 10%以内 （＊6） EDX-100Aに実装した場合，ブリッジ電源BV10Vまたはセンサ電源DC10V（5V）モード に設定できるチャネル数はCVM-41A実装枚数 3チャネルまでとなります。 （＊7） SHUNT CALは350Ω負荷接続時，約257 106ひずみを出力 （＊8） AUTO設定時のカットオフ周波数は設定サンプリング周波数の約1/4に設定 （＊9） EDX-100Aに実装した場合，16bit分解能で動作 ●CVM入力ケーブル U-121∼123 ●入力変換アダプタ FV-1A ●集中出力ケーブル U-62 ●CCA入力ケーブル U-111 ●CVM用入力集中ケーブル N-121 ●電圧入力ボックス VI-8A(-T) ●1ゲージ用小型ブリッジボックス DBS-120A-8(T), DBS-350A-8(T) ●ワンタッチロック式ブリッジボックス DB-120V-8, DB-350V-8■動ひずみ測定カード
DPM-42B, DPM-42B-F(*1)
DPM-42B-I(*2), DPM-42B-I-F(*1,*2)
測定対象 ひずみゲージ，ひずみゲージ式変換器 入力チャネル数4
応答周波数範囲DC
∼5kHz
（偏差：10
％） 搬送波周波数12kHz
適応ブリッジ抵抗120
∼1000
Ω ゲージ率2.00
固定 ブリッジ電源2Vrms
，0.5Vrms
切換，12kHz
正弦波*1
：アンチエリアジングフィルタ付*2
：インバータノイズ低減型 ＊アンチエリアジングフィルタ付 別 売 品 別 売 品 別 売 品3
平衡調整範囲 抵抗：
2.4
％（12000 10
6ひずみ） 容量：2000pF
平衡調整方式 抵抗：純電子式オートバランス（不揮発性メモリに保存） 容量：CST
方式（自動追尾） 測定レンジ ブリッジ電源2Vrms
時：200
，500
，1000
，2000
，5000
，10000
，20000 10
6ひずみおよびOFF
の8
段 ブリッジ電源0.5Vrms
時：1000
，2000
，5000
，10000
，20000
，50000 10
6ひずみおよびOFF
の7
段 校正値（CAL
） 各レンジの100
％，50
％を出力 非直線性0.2
％FS
以内 ローパスフィルタ 伝達特性：2
次バタワース型 カットオフ周波数：10
，30
，100
，300
，1kHz
およびFLAT
の6
段 カットオフ精度：−3 1dB
減衰特性：−12 1dB/oct.
アンチエリアジング8
次バタワース型 フィルタ カットオフ周波数：サンプリング周波数0.25
に自動設定 遮断特性:
−48 5dB
（サンプリング周波数0.5
の時） 注）DCS-100A
のローパスフィルタ設定で「AUTO
」設定時AD
変換器分解能16-bit
付加機能 入力チェック機能：ブリッジの一辺に抵抗を挿入し，入力をチェックTEDS
内蔵センサの情報読込 モニタ出力 精度：5V 0.5
％以内（FS
時），非直線性：0.5
％FS
以内 耐電圧 入力−出力間：AC 250V
1
分間EMC
指令EN61326-1
（クラスA
）■熱電対カード
CTA-40A
測定対象 熱電対 入力チャネル数8
適合熱電対K
（CA
），T
（CC
） 熱電対抵抗値200
Ω以下（バーンアウトON
時）1000
Ω以下（バーンアウトOFF
時） 測定レンジK1230
，K480
，K240
，T400
，T210
およびOFF
の6
段 総合精度 周囲温度20 3
℃ （0.5
％rdg
＋1
）℃以内 周囲温度0
∼40
℃時 （0.5
％rdg
＋2
）℃以内 校正値（CAL
） 各レンジの100
％，50
％および0
℃を絶対値にて出力 応答周波数範囲DC
∼10Hz
AD
変換器分解能16-bit
バーンアウト 内蔵：バーンアウト時［Burnout
表示］，ON/OFF
有り （注）熱電対抵抗が高い場合はバーンアウト機能をOFF
することにより精度良く測定できる モニタ出力 精度：
5V 0.5
％以内（＋FS
時） 非直線性：0.5
％FS
以内 絶縁 入力-
出力間，チャネル間：DC 500V 50M
Ω以上EMC
指令EN61326-1
（クラスA
）■
F/V
コンバータカード
CFV-40A
測定対象 交流信号出力センサ 入力チャネル数4
入力信号 交流（ゼロクロス），TTL
レベル（オープンコレクタ信号含む） 入力電圧範囲 （0.5V
∼50V
）：ヒステリシス大 （0.1V
∼50V
）：ヒステリシス小 測定レンジ50
，100
，500
，1k
，2k
，5k
，10k
，20kHz
およびOFF
の9
段 精度：0.1
％FS
以内 校正値（CAL
） 各レンジの100
％，50
％（加算）および0
％（絶対値）を出力 応答時間10
μsec
以下（入力パルスが連続している場合） 入力周波数の2
周期＋50
μsec
以下（入力パルスが遮断した場合）AD
変換器分解能16-bit
センサ用電源DC 12V
：10
％以内（各チャネル50mA
以下） モニタ出力 精度：5V 0.5
％以内（＋FS
時） 非直線性：0.1
％FS
以内 絶縁 入力-
出力間，チャネル間：DC 500V
50M
Ω以上EMC
指令EN61326-1
（クラスA
）■チャージアンプカード
CCA-40A
，
CCA-40A-F
測定対象 圧電型加速度計 適用加速度計 増幅器内蔵型（電圧出力型） 測定チャネル数8
（DPM-42B-F
，DPM-42B-I-F
） ※2015年度中に欧州RoHS指令（2011/65/EU）対応予定 ●モニタ出力用ケーブル（U-64） 注）リモートセンシング付変換器を使用する場合は，4心の延長ケーブル （N81∼N85）を使って接続すると測定可能になります。 但し，リモートセンシング機能は使えません。 ※2015年度中に欧州RoHS指令（2011/65/EU）対応予定 ●8チャネル入力ケーブル U-104 1本 ●測温アダプタ CT-2A 8個 標準付属品 ●集中出力ケーブル U-62 測定レンジ 測定範囲 K1230 200∼1230℃ K480 200∼ 480℃ K240 200∼ 240℃ 測定レンジ 測定範囲 T400 200∼ 400℃ T210 200∼ 210℃ 別 売 品 別 売 品 ※2015年度中に欧州RoHS指令（2011/65/EU）対応予定 ●電圧変換アダプタ FV-1A 4個 標準付属品 ●入力ケーブル U-12 ●モニタ出力用ケーブル U-64 別 売 品■ひずみ
/
電圧測定絶縁カード
CDV-44AS
測定対象 ひずみゲージ（4
ゲージ法），ひずみゲージ式変換器，電圧 入力チャネル数4
入力抵抗 約10M
Ω+10M
Ω（ひずみモード） 約1M
Ω（電圧モード） 入力形式 平衡差動入力（ひずみモード） 不平衡入力（電圧モード）IMRR
120dB
（500 10
6ひずみレンジ時） ゲージ率2.00
固定（ひずみモード） 応答周波数範囲DC
結合時DC
∼5kHz
偏差+1dB
，-3dB
以内DC
カット（AC
結合時）0.2Hz
（ハイパスフィルタ参照） ブリッジ電源DC 2V 2
％以内（ひずみモード） レンジ精度0.3
％FS
以内 適応ブリッジ抵抗120
∼1000
Ω（ひずみモード） 測定レンジ500
，1k
，2k
，5k
，10k
，20k 10
6ひずみ，OFF
（ひずみモード）1
，2
，5
，10V
，20V
，50V
，OFF
（電圧モード） 平衡調整範囲2.4
％以内（12000 10
6ひずみ）（ひずみ測定時）5V
以内（電圧測定時）ZERO
精度0.3
％FS
以内（電圧OFF
モード） 非直線性0.1
％FS
以内 校正値（CAL
） 各レンジの100
％，50
％を出力 精度：0.3
％FS
以内 モニタ出力 精度：5V 0.5
％以内（各レンジのフルスケールに対して5V
） ローパスフィルタ 伝達特性：2
次バタワース型 カットオフ周波数: 10
，30
，100
，300
，1k
，F
（フラット） カットオフ精度:
−3 1dB
以内 減衰特性:
−12 1dB/oct.
以内 ハイパスフィルタ カットオフ周波数: 0.2Hz
減衰特性:
−6 1dB/oct.
以内AD
変換器分解能16-bit
付加機能TEDS
内蔵センサの情報読み込み 絶縁 入力ー筐体（出力）間 チャネル間：耐圧DC 500V 1
分間 ●絶縁アンプ用電圧変換アダプタ（FV-2A 4個） 標準付属品 ●モニタ出力用ケーブル（U-64） 注）リモートセンシング付変換器を使用する場合は，4心の延長ケーブル（N81∼N85）を 使って接続すると測定可能になります。但し，リモートセンシング機能は使えません。 別 売 品■
CAN
カード
CAN-40A
，
CAN-41A
CAN
ポート数CAN-40A
：1
CAN-41A
：2
（2
ノード）コネクタ形状
Dsub 9pin
（オス）対応
CAN
バージョンBosch2.0B active
対応（ISO-11898
仕様準拠）ハイスピード
CAN/
ロースピードCAN
切換測定
ID
数CAN-40A
：最大16ID
CAN-41A
：最大32ID
CAN
コントローラの動作クロック40MHz
，32MHz
通信速度 ハイスピードCAN
時1000
，800
，500
，250
，125
，100
，83.3
，62.5
，50
，33.3
，25
，20
，10kbps
ロースピードCAN
時125
，100
，83.3
，62.5
，50
，33.3
，25
，20
，10kbps
通信条件 サンプルポイント，サンプル回数，再同期ジャンプ幅選択 測定チャネル条件 スタートビット，ビット長，データタイプ，校正係数 （CAN
データを切り出し物理量に変換するための条件） グラフ表示 数値表示，フレーム表示，アナログデータと同時にグラフ表示 その他 本体の最終スロットに1
枚のみ実装可能CAN
データ測定時，サンプリング周波数は1Hz
∼10kHz
になります。EMC
指令EN61326-1
（クラスA
） ※2015年度中に欧州RoHS指令（2011/65/EU）対応予定 センサ電源 定電流電源（定電流：4mA
，印加電圧：約DC 24V
，負荷1k
Ω以下） 応答周波数範囲1
∼20kHz
（偏差：＋1dB
，-3dB
） 測定レンジ20
，50
，100
，200
，500
，1000
，2000
，5000mV
およびOFF
の9
段 精度1
％FS
以内 校正値DC CAL
：各レンジの100
％，50
％ 精度0.2
％FS
以内AC CAL
：各レンジの100
％，50
％ 精度1
％FS
以内 周波数精度100Hz 5
％以内 ローパスフィルタ2
次バタワース型 カットオフ周波数：300
，1k
，3k
，10k
およびFLAT
の5
段 カットオフ精度：-3 1dB
減衰特性：-12 1dB/oct.
以内 アンチエリアジング8
次バタワース型 フィルタ カットオフ周波数：サンプリング周波数0.25
に自動設定 （CCA-40A-F
のみ適用）遮断特性：-48 5dB/oct.
（サンプリング周波数0.5
の時） 歪率1%
以下AD
変換器分解能16-bit
モニタ出力 精度：5V 1
％以内（FS
時） 付加機能TEDS
内蔵センサの情報読込EMC
指令EN61326-1
（クラスA
） ※2015年度中に欧州RoHS指令（2011/65/EU）対応予定 ●入力ケーブル U-111 標準付属品 ●集中出力ケーブル U-62 ●変換アダプタ（BNC-ミニチュア）BNCP-C25J-A 別 売 品 CAN-40A CAN-41A4
内蔵ソフトウェア仕様
■直流定電流増幅カード
CDA-44AS,45AS
測定条件
測定対象 ひずみゲージ（4
ゲージ法），ひずみゲージ式変換器，電圧 入力チャネル数4
入力抵抗 約10M
Ω+10M
Ω（ひずみモード） 約1M
Ω（電圧モード） 入力形式 平衡差動入力（ひずみモード） 不平衡入力（電圧モード）IMRR
120dB
（500 10
6ひずみレンジ時） 応答周波数範囲DC
結合時DC
∼200Hz
偏差+1dB
，−3dB
以内DC
カット時（AC
結合時）0.2Hz
（ハイパスフィルタ参照） ゲージ率2.00
固定（ひずみモード） 適用ブリッジ抵抗CDA-44AS
：120
Ω（ひずみモード）CDA-45AS
：350
Ω（ひずみモード） ブリッジ電源CDA-44AS
DC
約16.7mA
（定電流） ゲージ抵抗120
Ω接続時 ＊変換器のBV
ラインに感度・温度特性用抵抗が挿入されて いる場合は感度・温度特性が補正されません。CDA-45AS
DC
約5.7mA
（定電流） ゲージ抵抗350
Ω接続時 ＊変換器のBV
ラインに感度・温度特性用抵抗が挿入されて いる場合は感度・温度特性が補正されません。 ケーブル長CDA-44AS
：500m
以内（断面積0.5mm
2の時）CDA-45AS
：1000m
以内（断面積0.5mm
2の時） レンジ精度0.3
％FS
以内 測定レンジ500
，1k
，2k
，5k
，10k
，20k 10
6ひずみ，OFF
（ひずみモード）1
，2
，5
，10
，20
，50V
，OFF
（電圧モード） 平衡調整範囲2.4
％以内（12000 10
6ひずみ）（ひずみ測定時）5V
以内（電圧測定時）ZERO
精度0.3
％FS
以内（電圧OFF
モード） 非直線性0.1
％FS
以内 校正値（CAL
） 各レンジの100
％，50
％を出力， 精度：0.3
％FS
以内 モニタ出力 精度：5V 0.5
％以内 ローパスフィルタ 伝達特性：2
次バタワース型 カットオフ周波数: 1
，3
，10
，30
，100
，F
（フラット） カットオフ精度:
−3 1dB
以内 減衰特性:
−12 1dB/oct.
以内 ハイパスフィルタ カットオフ周波数: 0.2Hz
減衰特性:
−6 1dB/oct.
以内AD
変換器分解能16-bit
付加機能TEDS
内蔵センサの情報読み込み 絶縁 入力ー筐体（出力）間 チャネル間：耐圧DC 500V 1
分間■
AD
コンバータカード
AD-40AS/AD-40AS-F*
入力チャネル数8
測定レンジ5V
，10V
，OFF
入力形式 シングルエンド（不平衡入力） 入力抵抗 約1M
ΩA-D
変換方式 逐次比較型AD
変換器分解能16-bit 32000
カウントがレンジのフルスケール 変換精度0.2%FS
以内 非直線性0.1%FS
以内 応答周波数範囲DC
∼50kHz
偏差＋1dB
，−3dB
以内 ローパスフィルタ 伝達特性2
次バタワース型 カットオフ周波数 ：10
，30
，100
，300
，1k
，3k
，10kHz
，F
（フラット）の8
段 カットオフ点の振幅比 ：-3 1dB
以内 減衰特性 ：-12 1dB/oct.
以内 アンチエリアジング伝達特性 ：8
次バタワース型 フィルタ カットオフ周波数 ：サンプリング周波数0.25
に自動設定 （AD-40AS-F
のみ）遮断特性 ：-48 5dB/oct.
以内（ローパスフィルタ設定で
[AUTO]
設定時に有効） センサ用電源 各チャネル2.5V 1%
以内 付加機能TEDS
内蔵センサの情報読込 チャネル条件 測定ON/OFF
，測定モード，レンジ，ハイパスフィルタ，ローパスフィルタ，バランス
ON/OFF
，CAL
レンジ，CAL ON/OFF
， 校正係数，オフセット，単位，チャネル名称，測定範囲，定格容量， 定格出力，数値表示桁数，上限チェック値，下限チェック値， 内部感度登録ON/OFF
，オフセットゼロON/OFF
（任意に表示項目の選択が可能） 集録可能データ数 内蔵ディスク残り容量まで（サンプリング周波数10Hz
以下の場合）2
∼2,000,000,000
個（サンプリング周波数10Hz
を超える場合）マニュアル測定
REC
からSTOP
間あるいは，REC
から指定したデータ数まで集録インタバル測定 集録開始時間，集録間隔の設定により自動的に集録 トリガ測定 設定したトリガ条件により集録の開始
/
停止 共通トリガ条件 終了トリガ 設定可能 ディレイ量 開始/
終了共に最大4,194,304
データ/
チャネル ※ディレイ量はサンプリング周波数，および測定チャネル数により異なる アナログトリガ条件 トリガチャネル 任意の1
チャネル トリガレベル 工学値により設定 トリガスロープUp/Down
デジタルトリガ条件 トリガビット 任意1
ビット トリガレベル0
，1
外部トリガ条件 トリガスロープUp/Down
複合トリガ条件 トリガソース アナログチャネル/
デジタルチャネルで 任意4
チャネル，外部トリガ1
チャネル， マニュアルトリガ1
チャネルから選択AND/OR
アナログトリガ，デジタルトリガ，外部トリガはAND/OR
により論理判定可能 トリガレベル アナログチャネルは工学値により設定， ディジタルチャネルは0
，1
トリガスロープUp/Down
TEDS
情報読込TEDS
情報の読み込み，および読み込んだ条件による自動設定測定動作
リアルタイム処理 測定データのモニタ・集録と同時に行うことが可能な処理 サンプリング周波数の制限は，最大10kHz
●Web
カメラでの動画集録 使用カメラDirectX
対応Web
カメラ （OS
がイメージングデバイスとして認識するWeb
カメラ） 使用カメラ台数1
台 解像度サイズ 最大640 480
フレームレート 最大30fps
保存形式AVI
形式 ※解像度サイズ，フレームレートは使用するカメラによって決定 される。Web
カメラは別途必要。 動画集録時の測定条件 測定モード：マニュアル，マニュアル（集録データ数設定） ●演算処理 フィルタ処理 対象CH
測定CH
（アナログCH
） デジタルフィルタIIR
フィルタ 特性 バタワース ハイパス・ローパスフィルタFLAT
∼サンプリング周波数の1/2
次数0
：無，2
∼4
微分・積分 対象CH
測定CH
（アナログCH
） 微分・積分回数0
：無，1
∼2
移動平均 対象CH
測定CH
（アナログCH
） 単純移動平均0
：無，2
∼5000
四則演算 演算CH
数 最大32CH
演算CH
条件 演算ON/OFF
，演算式（半角200
文字以内）， 単位，数値表示桁数，CH
名称（半角40
文字以内）， 演算ゼロ，演算ゼロ値 入力可能な演算子・定数 加算：＋，減算：−，乗算：＊， 除算：／，べき乗：＾， 円周率：PI
，括弧：（） 入力可能な演算関数 各種設定・モニタ・データ再生を行うにはディスプレイ，マウス，キーボードが必要です。 モニタ測定，集録開始，集録中断，集録終了，バランス実行，CAL
出力などが可能 ●絶縁アンプ用電圧変換アダプタ（FV-2A 4個） 標準付属品 ●モニタ出力用ケーブル（U-64） 注）リモートセンシング付変換器を使用する場合は，4心の延長ケーブル（N81∼N85）を 使って接続すると測定可能になります。但し，リモートセンシング機能は使えません。 別 売 品 ●電圧入力ボックスVI-8A付属ケーブル N-121（長さ1.5m） ●8CH電圧入力ケーブル U-127（長さ1.5m） 別 売 品 ＊アンチエリアジングフィルタ付SQR
平方根関数ABS
絶対値関数SIN
SIN
関数COS COS
関数TAN TAN
関数ASIN ASIN
関数（戻り値：ラジアン）ACOS ACOS
関数（戻り値：ラジアン）ATAN ATAN
関数（戻り値：ラジアン）DSIN ASIN
関数（戻り値：角度）DCOS ACOS
関数（戻り値：角度）DTAN ATAN
関数（戻り値：角度）LOG LOG
関数（常用対数）LN
LN
関数（自然対数）
EXP EXP
関数（指数）HMX
最大主ひずみ関数HMN
最小主ひずみ関数HSM
最大せん断ひずみ関数SMX
最大主応力関数SMN
最小主応力関数SSM
最大せん断応力関数DEG
主ひずみの方向関数5
研究者のための
信号視覚化解析ソフトウェア
NI DIAdem
のインストールが可能。
インストールにより下記のことが可能になります。
●最大1000億ポイントのデータと解析結果を分類管理 ●データマイニングで先進のデータ検索 ●豊富な機能と関数で多彩な解析 ●ドラッグ＆ドロップ環境で高品質レポートを作成 ●ビデオおよび3D-CADモデルと計測データの同期表示 ●繰り返し処理の自動化 注）使用するパッケージにより含まれない機能があります。別売
www.diadem.jp
モニタ画面
時系列グラフX
軸は時間軸，Y
軸は物理量で，最大16CH
表示可能。1
ウインドウで1
∼10
グラフ表示可能。 時系列（全CH
）グラフX
軸は時間軸，Y
軸は物理量で，全測定CH
を同一色ラインで 表示可能。 時系列（DIV
）グラフX
軸は時間軸，Y
軸は物理量で，最大16CH
表示可能。 表示CH
の0
点位置を，Y
軸分割線上の任意位置に配置可能X-Y
グラフX
軸・Y
軸共に最大8CH
の組み合わせでグラフ表示可能。Bar
グラフ1
グラフで，最大32CH
表示可能。1
ウインドウで1
∼4
グラフ表示可能。 ピークホールドの表示可能。（ピーク値の数値表示可能） デジタルグラフX
軸は時間軸，Y
軸は任意デジタルCH
のビットデータを 最大16
ビット表示可能。1
画面で1
∼4
グラフ表示可能。 円メータ 任意1CH
を円メータで表示可能。Bar
メータ 任意1CH
を縦向き，横向きのメータで表示可能。 数値表示 任意1CH
表示，任意16CH
表示，全CH
表示。 （各CH
の最大値・最小値表示可能） 入力オーバ表示 入力オーバCH
の数値を赤色で表示可能。 グラフスケール 時系列グラフのY
軸，X-Y
グラフのX
軸・Y
軸，Bar
グラフのY
軸で， オートスケール・フルスケール表示可能。 時系列グラフのY
軸を，1
軸・2
軸・CH
別に切り替え可能。 画面表示色 ウインドウ単位に任意に変更可能。 タイトル，ラベル 任意にタイトル，X
軸・Y
軸ラベルを設定可能。 同時表示個数 数値ウインドウ：最大8
個，グラフウインドウ：最大8
個 数値・グラフウインドウを合わせて，最大16
個表示可能。 （データ確認で表示している数値・グラフウインドウの個数も含む）*
パソコンのCPU
，メモリにより，最大数まで表示できない場合がある。 補助線 時系列グラフ，
X-Y
グラフ，Bar
グラフのX
軸・Y
軸に，任意補助線 を表示可能。（X
軸・Y
軸毎に最大4
本表示可能） 比較データ表示 時系列グラフ（全CH
，DIV
除く），X-Y
グラフで，比較データ（過去に 集録したKS2
データ）を表示して，モニタデータを前回のデータと比較 することが可能。表示可能なデータファイルサイズは，最大10MB
。10MB
を超える場合には，先頭から10MB
分のデータを表示可能。 ●FFT
解析 解析種類 リニアスペクトラム，パワースペクトラム，クロススペクトラム 自己相関，相互相関 窓関数OFF
，ハミング，ハニング，フェイエル，ブラックマン，ガウシアン 解析データ数256
，512
，1024
，2048
，4096
，8192
解析CH
数1
ウインドウで最大4CH
，ウインドウを最大8
個表示可能。 保存形式 共和標準ファイルフォーマット形式（以下KS2
形式）で保存KS2
ファイルバージョン：01.04
データ再生
グラフ表示4
パターンの表示条件が設定可能1
，2
，4
グラフのいずれかで表示Y-Time
グラフ1
グラフに最大16CH
Y
軸でオートスケール表示可能X-Y
グラフ1
グラフ固定X
軸，Y
軸共に任意4CH
表示可能X
軸，Y
軸共にオートスケール表示可能 全データ表示4CH
単位で全データを表示可能 数値データ表示 任意16CH
の数値データを一覧表示 カーソル表示 カーソル位置の数値表示2
本のカーソル間の拡大表示可能2
本のカーソル間の最大値・最小値表示可能 スクロールY-Time
グラフでX
軸をスクロール可能 データファイル編集 データファイルの任意データ範囲と任意CH
の切り出し。 ファイル変換可能 データファイルのタイトル・コメント・CH
条件の表示・編集可能MAX/MIN
データ表示可能 各CH
の極大値・極小値を表示可能（最大5
個） 極大値・極小値を中心とした前後400
データをグラフ表示可能KS2
ファイル ブロック番号対応（1
ブロック表示，全ブロック表示） 音声データ一覧と音声データ再生可能 再生操作 再生，逆再生，連続再生，コマ送り，逆コマ送り，再生開始位置・ 再生終了位置へ移動，再生開始位置・再生終了位置の設定， 再生速度（0.1
∼20
倍速） 測定データと動画，GPS
データの同時再生可能AVI
ファイル 再生フレームレート設定，再生開始フレーム番号（時間）設定 スタティック計測ファイル スタティック計測で集録したCSV
形式ファイルを再生可能解析
●集録データ表示 統計演算 任意データ範囲の最大値，最小値，平均値，標準偏差を一覧表示 統計演算結果をCSV
形式ファイルに保存可能 四則演算 最大2
個のデータファイル内のCH
で演算を行い，演算結果を 新規データファイルに保存可能 演算式（半角200
文字以内）を最大320
式設定可能 入力可能な演算子・定数 加算：＋，減算：−，乗算：＊， 除算：／，べき乗：＾， 円周率：PI
，括弧：（） 入力可能な演算関数FFT
解析 解析種類 リニアスペクトラム，パワースペクトラム，クロススペクトラム 自己相関，相互相関，コヒーレンス，伝達関数 解析データ数256
，512
，1024
，2048
，4096
，8192
，16384
，32768
窓関数OFF
，ハミング，ハニング，フェイエル，ブラックマン，ガウシアン フィルタ1
，2
，5
，10
，20
，50
，100
，200
，500
，1000
，2000Hz
，FLAT
積分回数0
：無，1
∼2
平均回数1
∼（0
：波形全体） シフトデータ数2
以上 解析結果グラフ表示 時系列グラフ リニアスペクトラム● パワースペクトラム
● クロススペクトラム
● 自己相関
● 相互相関
● コヒーレンス
● 伝達関数
● 解析結果の保存は，
CSV
ファイル 頻度解析 種類 極大値/
極小値法，最大値/
最小値法，1
次元レインフロー法， 振幅法，1
次元時間率法，1
次元レインフロー法＋極大値/
極小値法1
次元レインフロー法＋最大値/
最小値法2
次元レインフロー法 スライス数1
次元型：10
（5
）∼256
（128
）の偶数個2
次元型：10
∼50
の偶数個 スライス幅，ヒステリシス，オフセットの設定 解析結果グラフ表示 作表表示，作図表示（2
次元レインフロー法時は，3
次元表示） フィルタ処理 デジタルフィルタIIR
フィルタ 特性4
次バタワース （カットオフ：-6dB
，位相遅れ無） ハイパス・ローパスフィルタFLAT
∼500kHz
（サンプリング周波 数の1/2
まで設定可能） ミラーリング処理 解析結果は，追加形式で保存可能 微分・積分 微分・積分回数0
：無，1
∼2
解析結果は，追加形式で保存可能 ●その他 複数データファイルの一括変換CSV
形式ファイル，Excel
形式ファイル（XLS
，XLSX
），RPC
Ⅲ形式ファイル データファイル結合 同期運転（マスタ・スレーブ）で集録した複数データファイルを1
ファイルに結合 ファイル逆変換CSV
形式ファイルに変換したファイルをKS2
ファイルに変換 ファイル分割 複数ブロックのデータファイルを指定ブロック番号のデータだけ1
ファイルに切り出し 一括解析処理 複数データファイルを同一条件で一括して解析処理 （頻度解析，フィルタ処理，微分積分処理）可能 複数ファイルの重ね書き表示 最大16
個のデータファイルを時系列データとして重ね書き表示可能 データファイルごとに表示スタート位置を任意設定可能 複数KS2
ファイルの インタバル測定等で集録された複数のKS2
ファイルを，CSV
形式ファイル変換1
つのCSV
形式ファイルに変換可能。環境設定
同期運転の設定 スタンドアローン，同期マスタ，同期スレーブより選択 集録設定 データファイルの保存先を設定 ファイルの自動変換 測定終了時にファイル変換（CSV
形式，XLS
形式，RPCIII
形式） を自動で行う。 任意単位設定 ユーザ設定可能な任意単位を3
種類登録可能 その他 オシレータの切り換え（内部・外部），動作ビープ音， バランス規格値，本体前面スピーカのON/OFF
印刷
印刷可能項目 設定条件，数値データ，グラフ 備考 別途プリンタドライバのインストール必要 GPSデータとロードマップの 同期表示 動画および3D・CADモデルと 計測データの同期再生 データ処理・表現 解析グラフ1
振幅（リニア）/
振幅（対数） 振幅（リニア）/
振幅（対数） 振幅（リニア）/
振幅（対数） 相関 相関 コヒーレンス 振幅（リニア）/
振幅（対数） 解析グラフ2
位相 ── 位相 ── ── ── 位相SQR
平方根関数ABS
絶対値関数SIN
SIN
関数COS COS
関数TAN TAN
関数ASIN ASIN
関数ACOS ACOS
関数ATAN ATAN
関数LOG LOG
関数（常用対数）LN
LN
関数（自然対数）EXP
EXP
関数（指数）HMX
最大主ひずみ関数HMN
最小主ひずみ関数HSM
最大せん断ひずみ 関数SMX
最大主応力関数SMN
最小主応力関数SSM
最大せん断応力 関数DEG
主ひずみの方向 関数6
■外形寸法図
モニタディスプレイ付（オプション）
Cat.No.1591b 3-19
2015
年5
月20
日発行Printed in Japan
■お問い合わせ，ご用命などは下記にお申し付けください。 □ 札幌営業所 TEL.011-642-8877 FAX.011-642-8866 □ 東北営業所 TEL.022-771-6355 FAX.022-371-7130 □ 山形営業所 TEL.0237-41-1530 FAX.0237-41-2071 □ 宇都宮営業所 TEL.028-634-7521 FAX.028-634-7522 □ 日立営業所 TEL.029-265-5711 FAX.029-265-5712 □ 北関東営業所 TEL.048-527-0710 FAX.048-527-0712 □ 筑波営業所 TEL.029-852-1891 FAX.029-852-1893 □ 東京営業所 TEL.03-5226-3551 FAX.03-5226-3570 □ 多摩営業所 TEL.042-489-7226 FAX.042-489-8399 □ 厚木営業所 TEL.046-296-5660 FAX.046-295-1344 □ 豊田営業所 TEL.0565-37-8600 FAX.0565-37-7335 □ 名古屋営業所 営業課 TEL.052-774-8111 FAX.052-774-8100 エンジニアリング課 TEL.052-778-6450 FAX.052-778-6453 □ 京都営業所 TEL.075-583-5180 FAX.075-582-1420 □ 大阪営業所 営業課 TEL.06-6315-6761 FAX.06-6315-1949 エンジニアリング課 TEL.06-6315-0976 FAX.06-6315-1949 □ 明石営業所 TEL.078-917-5181 FAX.078-913-2048 □ 広島営業所 TEL.082-293-8850 FAX.082-293-8770 □ 福岡営業所 TEL.092-411-6744 FAX.092-411-4266 □ インフラ営業部 TEL.042-485-6623 FAX.042-488-1123 □ 海外営業部 TEL.042-489-7220 FAX.042-488-1122 ●正しく安全にお使いいただくために，ご使用前に必ず「取扱説明書記載の安全上のご注意」をよくお読みください。 ●水，湿気，湯気，ほこり，引火性ガス等の多い場所に設置しないでください。火災，感電，故障等の原因になることがあります。 ■記載の仕様・意匠等は予告なく変更させていただくことがあります。■記載製品を特殊用途にご使用いただく場合にはお問い合わせください。■記載の会社名および商品名は，それぞれ各社の商標または登録商標です。 JQA-EM4824JQA-0821 本社・工場
詳しくは，
www.kyowa-ei.com
■技術的問い合わせ先：営業技術部 TEL.042-485-6714 FAX.042-486-1436 ホームページアドレス 本社 〒１８２-８５２０ 東京都調布市調布ヶ丘3-5-1 TEL.042-488-1111 FAX.042-481-3258 http：//www.kyowa-ei.com/安全に関するご注意
株式会社
共和電業
MEMORY RECORDER ANALYZER EDX-3000B
RECSTOPBALOPT. PAUSE
341
18
6
440
341
440
90
MEMORY RECORDER ANALYZER EDX-3000B
RECSTOPBALOPT. PAUSE
