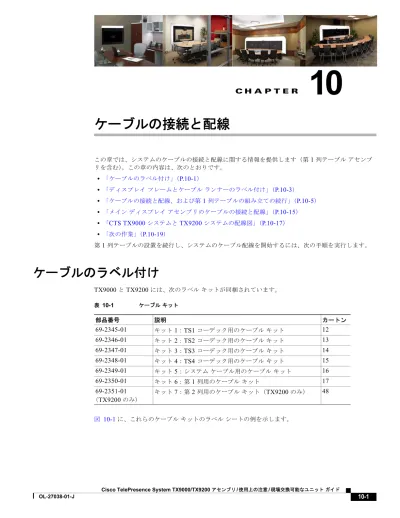

ケーブルの接続と配線

この章では、システムのケーブルの接続と配線に関する情報を提供します（第 1 列テーブルアセンブリを含む）。この章の内容は、次のとおりです。 • 「ケーブルのラベル付け」（P.10-1） • 「ディスプレイフレームとケーブルランナーのラベル付け」（P.10-3） • 「ケーブルの接続と配線、および第 1 列テーブルの組み立ての続行」（P.10-5） • 「メインディスプレイアセンブリのケーブルの接続と配線」（P.10-15） • 「CTS TX9000 システムと TX9200 システムの配線図」（P.10-17） • 「次の作業」（P.10-19）第 1 列テーブルの設置を続行し、システムのケーブル配線を開始するには、次の手順を実行します。

ケーブルのラベル付け

TX9000 と TX9200 には、次のラベルキットが同梱されています。図 10-1に、これらのケーブルキットのラベルシートの例を示します。表 10-1 ケーブルキット部品番号説明カートン 69-2345-01 キット 1：TS1 コーデック用のケーブルキット 12 69-2346-01 キット 2：TS2 コーデック用のケーブルキット 13 69-2347-01 キット 3：TS3 コーデック用のケーブルキット 14 69-2348-01 キット 4：TS4 コーデック用のケーブルキット 15 69-2349-01 キット 5：システムケーブル用のケーブルキット 16 69-2350-01 キット 6：第 1 列用のケーブルキット 17 69-2351-01 （TX9200 のみ）キット 7：第 2 列用のケーブルキット（TX9200 のみ） 48

(2)

10-2

Cisco TelePresence System TX9000/TX9200 アセンブリ / 使用上の注意 / 現場交換可能なユニットガイド

OL-27038-01-J 図 10-1 ケーブルラベルの例次のガイドラインに従って、各キット内の個々のケーブルにラベルを付けます。 • 各ラベルには、配線図のケーブル識別子と、ケーブルのタイプを識別するアイコンが同時に示されています。 • ケーブルシート上の各ラベルセットの隣には、各ケーブルの接続場所を表す説明文があります。 • 各ケーブルの両端にラベルを付けます。その際、可能な限りケーブル端に近い位置にします。図 10-2に、各ケーブルのラベル付け位置の例を示します。

(3)

OL-27038-01-J

図 10-2 ケーブルのラベルの位置

ディスプレイ

フレームとケーブル

ランナーのラベル付け

ディスプレイフレームとケーブルランナーの場合、各種ケーブルの配線場所を示すラベルがあります。これらのラベルには、図 10-2に示すような、ケーブルのタイプを示すアイコンが印刷されています。

(4)

10-4

OL-27038-01-J ラベルをディスプレイフレーム部品に付けます。これにより、ケーブルが正しいチャネルを通って配線されるようにします。図 10-12を参考にして、ディスプレイフレームの前面のどこにラベルを付けるか決定します。ディスプレイフレームの背面については、図 10-13を参考にします。表 10-2 ケーブルアイコンアイコン説明電源ケーブルイーサネットケーブルディスプレイケーブルマイクケーブルプレゼンテーションケーブル照明ケーブルスピーカーケーブル

(5)

OL-27038-01-J

ケーブルの接続と配線、および第

1 列テーブルの組み立ての

続行

ケーブルを配線するときは、次のガイドラインに留意してください。 • 電源、信号、イーサネット、およびカメラの各ケーブルは離しておきます。（注）長さが 3 フィート（1 メートル）未満のケーブルは離しておく必要はありません。 • テーブル脚で提供されるベルクロケーブルとクリップを使用して、第 1 列と第 2 列テーブルのケーブルを配線します。 • 配線の完了後にケーブルの長さが余っている場合は、設置環境に対して最適な方法を使用して、余剰ケーブルを整理します。次にその例を示します。 – ベルクロタイラップを使用して、余剰ケーブルを輪にしてまとめます。 – 図 10-3に示すようなテーブル脚の穴を使用して、余剰ケーブルを配置します。

(6)

10-6

OL-27038-01-J ステップ 1 電源、マイク、Touch デバイス、イーサネット、およびプレゼンテーションの各ケーブルをケーブルランナーベースを通して配線することを始めます。図 10-3 ケーブルの配線と整理キー部品の説明部品番号数量カートンコメント 1 ベルクロストラップ 52-0499-01 70 6 キット内に 70 本のストラップが入っています。必要なだけ使用します。

(7)

OL-27038-01-J ステップ 2 内側ケーブルブリッジ（付記番号 1）を所定の位置に滑り込ませます。（注）ケーブルブリッジをディスプレイ構造の中央に取り付けます。ブリッジの別の図については、図 10-5 を参照してください。（注）ケーブルブリッジの取り付けは後で完了させます。テーブルトップが所定の位置に取り付けられると、ネジへのアクセスが困難になるため、内側ケーブルブリッジをこの時点で取り付けておきます。ステップ 3 2 本の M4 x 10mm ネジ（付記番号 2）で所定の位置に固定します。図 10-4 内側ケーブルブリッジの取り付けキー部品の説明部品番号数量カートンコメント 1 ケーブルブリッジ 700-37738-01 1 2 2 M4 x 10mm ネジ 48-2594-01 2 6

(8)

10-8

OL-27038-01-J ステップ 4 次の手順を実行して、外側の脚とケーブルランナーを中央のテーブルアセンブリに取り付けます。 a. 外側の脚をまっすぐに立てます。 b. 1 人がケーブルランナー（付記番号 1 または 2）を保持し、もう 1 人が対応する脚（付記番号 3 または 4）を保持して、ケーブルランナーのフックを両方の脚の対応するスロットにはめ込みます。 c. （オプション）必要に応じて、ケーブルランナーを所定の位置に固定するためにネジを取り付けます。ネジは、図 10-6に示されているケーブルランナーの穴に通します。 d. a.からc.を繰り返して、反対側の脚とケーブルランナーを取り付けます。図 10-5 外側の脚とケーブルランナーの取り付け（1/2）キー部品の説明部品番号数量カートンコメント 1 右側のケーブルランナー 700-37740-01 1 2 2 左側のケーブルランナー 700-37028-01 1 2 3 右側の脚 800-37848-01 1 2 4 左側の脚 800-37847-01 1 2

(9)

OL-27038-01-J

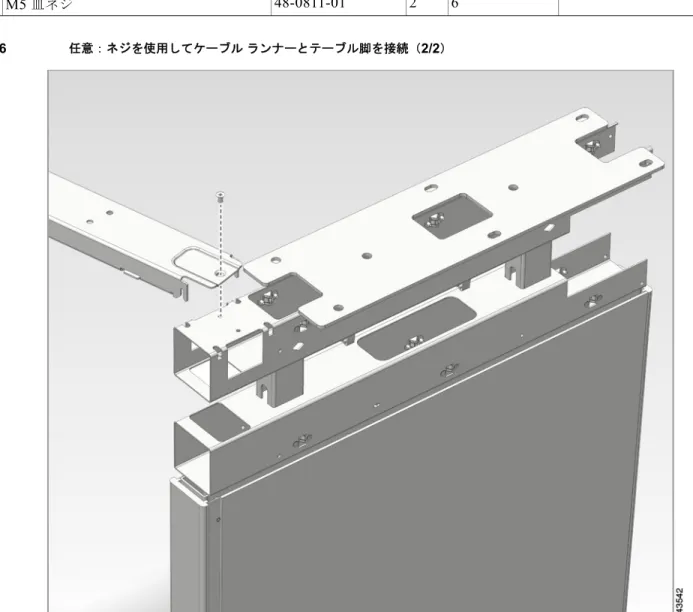

図 10-6 任意：ネジを使用してケーブルランナーとテーブル脚を接続（2/2）

キー部品の説明部品番号数量カートンコメント

(10)

10-10

OL-27038-01-J ステップ 5 水準器を使用して、側面の脚が中央構造と同じ高さであることを確認します。ヒント脚の側面にダイヤモンド形の穴が開いています。ダイヤモンドの中心を参照ポイントにして、レーザー水準器で構造を水平にできます。ステップ 6 中央構造が水平に保たれていることを確認してから、各側面脚を水平にします。図 10-7に示されている赤線の方向が水平であることを確認します。図 10-7 テーブル構造の水平調節

(11)

OL-27038-01-J ステップ 7 外側のプラスチック製エンドキャップを外側のテーブル脚に取り付けます。図 10-8 外側のプラスチック製エンドキャップキー部品の説明部品番号数量カートンコメント 1 エンドキャップ、左 700-37202-01 キット番号 69-2338-xx 1 2 2 エンドキャップ、右 700-37203-01 キット番号 69-2338-xx 1 2

(12)

10-12

OL-27038-01-J ステップ 8 次の手順を実行して、外側の電源/イーサネット接続を組み立てます。 a. 電源/イーサネットコンセント（付記番号 1）を電源/イーサネットコンセントカバー（付記番号 2）の下側の穴に M3 ナット（付記番号 3）を使用して取り付けます。 b. イーサネットケーブル（付記番号 4）と電源ケーブル（必要な場合）を電源/イーサネットコンセントに接続します。 c. 反対側の外側コンセントに対してステップa.からb.を繰り返します。図 10-9 外側の電源/イーサネット接続の組み立てキー部品の説明部品番号数量カートンコメント 1 電源/イーサネットコンセント N/A 2 部品番号は国によって異なります。正確な部品番号については、付録 C「地域および国ごとに特有の機器」を参照してください。 2 電源/イーサネットコンセントカバー 700-37949-01 キット番号 69-2338-xx 2 2 3 _M3ナット 49-0833-01 8 コンセントに同梱。 4 前列のイーサネットケーブル、9 メートル（29.5 フィート） TBD 2

(13)

OL-27038-01-J ステップ 9 ステップ 8で組み立てた電源/イーサネットコンセントアセンブリを外側のテーブル脚に装着します。図 10-10 外側のテーブル脚への電源/イーサネットコンセントの取り付けキー部品の説明部品番号数量カートンコメント 1 電源/イーサネットコンセントアセンブリ N/A 2 部品番号は国によって異なります。正確な部品番号については、付録 C「地域および国ごとに特有の機器」を参照してください。 2 M5 皿ネジ 48-0811-01 8 6

(14)

10-14

OL-27038-01-J ステップ 10 テーブル脚の内部にあるケーブル配線クリップ（およびシステムに付属のベルクロタイラップ）を使用して、図に示されているようにケーブルを配線します。各部分にベルクロケーブルラップ（付記番号 1）を使用して、ケーブルを固定します。ケーブルが構造内部に収まり、化粧パネルを取り付けても挟まれないことを確認します。ステップ 11 PDU ケーブル（付記番号 2）を接続し、メインケーブルランナーに通します。ヒント余分なケーブルは、脚の空洞部分に入れます。この空洞部分は、図 10-11に付記番号 D として示されています。図 10-11 ケーブルの配線と整理キー部品の説明部品番号数量カートンコメント 1 ベルクロストラップ 52-0499-01 5 6 キット内に 70 本のストラップが入っています。必要なだけ使用します。 2 PDU ジャンパケーブル部品番号は国によって異なります。特定の部品番号については、付録 C 「地域および国ごとに特有の機器」を参照してください。 1

(15)

OL-27038-01-J

メイン

ディスプレイ

アセンブリのケーブルの接続と配線

ケーブルを配線するときは、次のガイドラインに留意してください。 • 電源、信号、イーサネット、およびカメラの各ケーブルは離しておきます。（注）長さが 3 フィート（1 メートル）未満のケーブルは離しておく必要はありません。 • テーブル脚で提供されるベルクロケーブルとクリップを使用して、第 1 列と第 2 列テーブルのケーブルを配線します。 • 配線の完了後にケーブルの長さが余っている場合は、設置環境に対して最適な方法を使用して、余剰ケーブルを整理します。次にその例を示します。 – ベルクロタイラップを使用して、余剰ケーブルを輪にしてまとめます。 – 図 10-3に示すようなテーブル脚の穴を使用して、余剰ケーブルを配置します。ケーブルを接続し、配線するには、次の手順を実行します。ステップ 1 電源ケーブルとイーサネットケーブル（必要な場合）をリフレクタの背面を通して壁面の電源レセプタクルとイーサネットレセプタクルまで配線します。注意システムにケーブルを配線する際は、現地の安全に関するすべての規定を遵守してください。次の手順をガイドラインとして使用します。 • 自立型システムの場合のみ： – 中央リフレクタパネルの下部中央にアクセススロット（マウスホール）があります。可能ならば、このスロットにケーブルを通して配線します。電源ケーブルとイーサネットケーブルは離れた状態にしてください。 • 壁面取り付け型システムの場合のみ： – 図 3-5や図 3-6に示されているアクセスパネルを取り外し、これらのパネルを介してケーブルを壁面コンセントに配線します。 – コンセントが壁面の基部にある場合は、壁面が見えるように全体を持ち上げることができます。ステップ 2 システム全体のケーブルを接続します。メインディスプレイフレームのケーブル配線の図については、図 10-12と図 10-13を参照してください。ケーブル配線の全体図、およびケーブルの接続と配線に関する追加情報については、図 10-14を参照してください。（注）メインディスプレイフレームにケーブルを配線する際は、ベルクロタイを使用してケーブルを束ね、正面ブラケットの内部にある棚を使用してケーブルの束を支えます。

(16)

10-16

OL-27038-01-J 図 10-12 メインディスプレイフレームのケーブル配線の前面図図 10-13 メインディスプレイフレームのケーブル配線の背面図（注） Touch デバイス用ケーブル、プレゼンテーションケーブル、マイクケーブルは、テーブルトップを取り付けるまで追加できません。これらのケーブルを接続し、配線する手順については、第 11 章「第 1 列テーブルの設置の完了」を参照してください。第 2 列のケーブルを配線するための追加手順については、第 12 章「第 2 列テーブルの組み立て（TX9200 システムのみ）」を参照してください。

(17)

OL-27038-01-J ヒントベルクロタイラップを使用して、余分なケーブルを輪にして束ねます。（注）ケーブルは種類ごとに分けてください。ケーブルの長さが 3 フィート（1 メートル）未満の場合に限り、異なる種類のケーブルを 1 つにまとめることができます。

CTS TX9000

システムと

TX9200

システムの配線図

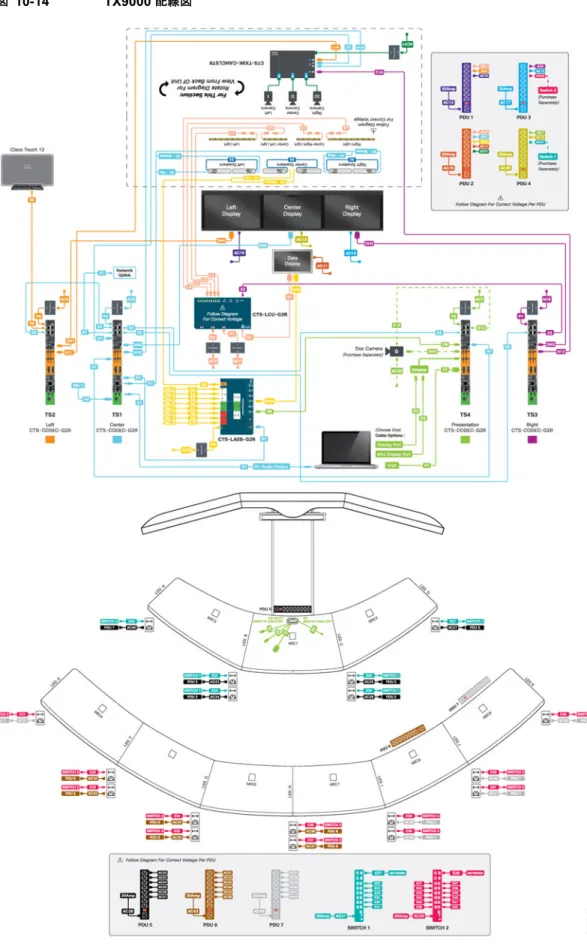

図 10-14に、TX9000 システムと TX9200 システムの配線図を示します。（注）配線図の PDF バージョンを入手するには、ここをクリックしてください。（注） TS1 コーデックを音声/ビデオ拡張ユニット（配線図のラベル D1）に接続するケーブルを接続する際は、音声/ビデオ拡張ユニット上の「AUX」というラベルの付いたポートに接続してください。

(18)

10-18

OL-27038-01-J 図 10-14 TX9000 配線図

(19)

OL-27038-01-J

次の作業
